工程管径对照表
工程管径对照表
工程管径对照表（常用）1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管 DN84分管 DN156分管 DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d 表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.附表：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
水管Φ25×1/2 的意思它的外径是25。
实际对应的公称直径是DN20（也就是人们常说的6分管）.你可以去买6分的水龙头。
也可以去买4分的水龙头（只要在管子和水龙头之间加一个变径就可以了）。
家庭用水龙头的款式和材质是千变万化，但是其和管子连接的丝扣部分都是按照4分、6分、1寸等大小来分的。
不必担心买错。

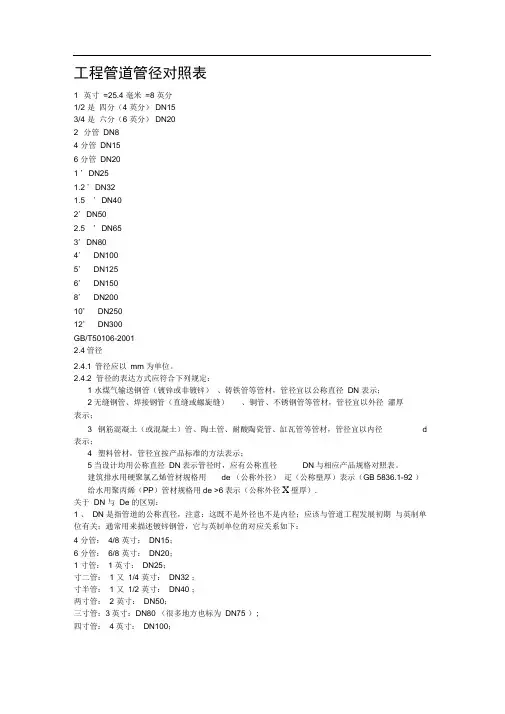

工程管道管径对照表
工程管道管径对照表1 英寸=25.4 毫米=8 英分1/2 是四分（4 英分） DN153/4 是六分（6 英分） DN202 分管DN84 分管DN156 分管DN201 ' DN251.2 ' DN321.5 ' DN402' DN502.5 ' DN653' DN804' DN1005' DN1256' DN1508' DN20010' DN25012' DN300GB/T50106-20012.4管径2.4.1 管径应以mm 为单位。
2.4.2 管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN 表示；2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径濯厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d 表示；4 塑料管材，管径宜按产品标准的方法表示；5当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de （公称外径）疋（公称壁厚）表示（GB 5836.1-92 ）给水用聚丙烯（PP）管材规格用de >6表示（公称外径X壁厚）.关于DN 与De 的区别：1 、DN 是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4 分管：4/8 英寸：DN15；6 分管：6/8 英寸：DN20；1 寸管：1 英寸：DN25；寸二管： 1 又1/4 英寸：DN32 ；寸半管： 1 又1/2 英寸：DN40 ；两寸管： 2 英寸：DN50；三寸管：3英寸：DN80 （很多地方也标为DN75 ）;四寸管：4英寸：DN100；De 主要是指管道外径，一般采用 De 标注的，均需要标注成外径 X 壁厚的形式； 主要用于描述：无缝钢管、 PVC 等塑料管道、和其他需要明确壁厚的管材。
工程管道管径对照表
工程管道管径对照表1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管 DN84分管 DN156分管 DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm等等。
工程管径对照表(常用)
工程管径对照表(常用)————————————————————————————————作者：————————————————————————————————日期：工程管径对照表（常用）2010-02-20 13:561. 4分管是G1/2英寸的俗称。
2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。
3. 常用列表内径（公制内径（英制）外径俗称6 1/8 10 1分8 1/4 13.5 2分10 3/8 17 3分15 1/2 21.3 4分20 3/4 26.8 6分25 1 33.5 1寸依此类推。
1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN20GB/T50106-2001d500一般是指内径500mm，dn500公称直径500mm公称直径nominal diameter又叫平均外径，既不是外径，也不是内径，但接近于内径，是在内径附近的一个数据，一般=内径+壁厚的平均值，公制mm为基准，称DN，它是我们计算用直径，反应的是管道的实际通水能力。
容器、管子或管件的标准化直径系列中的名义直径。
例如公称直径为DN100的钢管，其外径可能是108mm或114mm，内径则随壁厚而不同。
一般公称直径常为与管内径相近的某整数值。
2.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径nominal diameter，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
工程管径对照表
工程管径对照表（常用）2010-02-20 13:561.4分管是G1/2英寸的俗称。
2.工程上管子的公称尺寸表示它的内径，管中这里表示内径1/2英寸，在公制圆整为15mm。
3.常用列表内径（公制）6内径英制）外径俗称1/8101分813. 52分103/ 173分8151/ 21. 34分2203/26.6分2533.51吋1依此类推。
1英寸=25. 4毫米二8英分1/2是四分（4英分）DN15 3/4 是六分（6英分）DN20 GB/T50106-2001 d500 一般是指内径500mm,dn500公称直径500mm公称直径nominal diameter又叫平均外径，既不是外径，也不是内径，但接近于内径，是在内径附近的一个数据，一般二内径+壁厚的平均值，公制mm为基准，称DN 它是我们计算用直径，反应的是管道的实际通水能力。
容器、管子或管件的标准化直径系列中的名义直径。
例如公称直径为DN100的钢管，其外径可能是108nm或114mm内径则随壁厚而不同。
一般公称直径常为与管内径相近的某整数值。
2. 4管径2. 4. 1管径应以mn为单位。
2. 4.2管径的表达方式应符合下列规定：1水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径x壁厚表示；3钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d 表示；4塑料管材，管径宜按产品标准的方法表示；5当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de （公称外径）x e （公称壁厚）表示（GB 5836. 1-92 ）给水用聚丙烯（PP管材规格用dexe表示（公称外径x壁厚）.关于DN与De的区别：1、DN是指管道的公称直径nominal diameter，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如F*:4分管：4/8英寸：DN156分管：6/8英寸：DN201寸管：1英寸：DN25寸二管：1又1/4英寸：DN32寸半管：1又1/2英寸：DN40两寸管：2英寸：DN50三寸管：3英寸：DN80 （很多地方也标为DN75 ;四寸管：4英寸：DN1OODe主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
工程管径对照表(常用)
工程管径对照表（常用）2010-02-20 13:561. 4分管是G1/2英寸的俗称。
2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。
3. 常用列表内径（公制）内径（英制）外径俗称6 1/8 10 1分8 ¼13.5 2分10 3/8 17 3分15 1/2 21.3 4分20 3/4 26.8 6分25 1 33.5 1吋依此类推。
1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN20GB/T50106-2001d500一般是指内径500mm，dn500公称直径500mm公称直径nominal diameter又叫平均外径，既不是外径，也不是内径，但接近于内径，是在内径附近的一个数据，一般=内径+壁厚的平均值，公制mm为基准，称DN，它是我们计算用直径，反应的是管道的实际通水能力。
容器、管子或管件的标准化直径系列中的名义直径。
例如公称直径为DN100的钢管，其外径可能是108mm或114mm，内径则随壁厚而不同。
一般公称直径常为与管内径相近的某整数值。
2.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径nominal diameter，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
工程管道管径对照表
工程管道管径对照表1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管 DN84分管 DN156分管 DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d 表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm等等。
工程管径对照表
工程管径对照表文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-工程管径对照表（常用）1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN15 3/4 是六分(6英分) DN20 2分管 DN84分管 DN156分管 DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.附表：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
水管Φ25×1/2 的意思它的外径是25。
实际对应的公称直径是DN20（也就是人们常说的6分管）.你可以去买6分的水龙头。
也可以去买4分的水龙头（只要在管子和水龙头之间加一个变径就可以了）。
工程管径对照表(常用)
工程管径对照表(常用)本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March工程管径对照表（常用）2010-02-20 13:561. 4分管是G1/2英寸的俗称。
2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。
3. 常用列表内径（公制）内径（英制）外径俗称6 1/8 10 1分8 ¼ 2分10 3/8 17 3分15 1/2 4分20 3/4 6分25 1 1吋依此类推。
1 英寸=毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN20GB/T50106-2001d500一般是指内径500mm，dn500公称直径500mm公称直径nominal diameter又叫平均外径，既不是外径，也不是内径，但接近于内径，是在内径附近的一个数据，一般=内径+壁厚的平均值，公制mm为基准，称DN，它是我们计算用直径，反应的是管道的实际通水能力。
容器、管子或管件的标准化直径系列中的名义直径。
例如公称直径为DN100的钢管，其外径可能是108mm或114mm，内径则随壁厚而不同。
一般公称直径常为与管内径相近的某整数值。
管径2.4.1管径应以mm为单位。
管径的表达方式应符合下列规定：1水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4塑料管材，管径宜按产品标准的方法表示；5当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB ）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径nominal diameter，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
工程管道管径对照表
工程管道管径对照表1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管 DN84分管 DN156分管 DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d 表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm等等。
工程管径对照表(常用)
工程管径对照表〔常用〕2010-02-20 13:561. 4分管是G1/2英寸的俗称。
2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。
3. 常用列表依此类推。
1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN20GB/T50106-2001d500一般是指内径500mm，dn500公称直径500mm公称直径nominal diameter又叫平均外径，既不是外径，也不是内径，但接近于内径，是在内径附近的一个数据，一般=内径+壁厚的平均值，公制mm为基准，称DN，它是我们计算用直径，反应的是管道的实际通水能力。
容器、管子或管件的标准化直径系列中的名义直径。
例如公称直径为DN100的钢管，其外径可能是108mm或114mm，内径则随壁厚而不同。
一般公称直径常为与管内径相近的某整数值。
2.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合以下规定：1 水煤气输送钢管〔镀锌或非镀锌〕、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管〔直缝或螺旋缝〕、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土〔或混凝土〕管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de〔公称外径〕×e〔公称壁厚〕表示〔GB5836.1-92〕给水用聚丙烯〔PP〕管材规格用de×e表示〔公称外径×壁厚〕.关于DN与De的区别：1、DN是指管道的公称直径nominal diameter，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80〔很多地方也标为DN75〕；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
工程管径对照表(常用)
工程管径对照表（经常使用）之勘阻及广创作2010-02-20 13:561. 4分管是G1/2英寸的俗称。
2. 工程上管子的公称尺寸暗示它的内径，这里暗示内径1/2英寸，在公制管中圆整为15mm。
3. 经常使用列表内径（公制）内径（英制）外径俗称6 1/810 1分8 ¼13.5 2分10 3/817 3分15 1/221.3 4分20 3/426.8 6分25 133.5 1吋依此类推。
1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN20GB/T50106-2001d500一般是指内径500mm，dn500公称直径500mm公称直径nominal diameter又叫平均外径，既不是外径，也不是内径，但接近于内径，是在内径附近的一个数据，一般=内径+壁厚的平均值，公制mm为基准，称DN，它是我们计算用直径，反应的是管道的实际通水能力。
容器、管子或管件的尺度化直径系列中的名义直径。
例如公称直径为DN100的钢管，其外径可能是108mm或114mm，内径则随壁厚而分歧。
一般公称直径常为与管内径相近的某整数值。
2.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN暗示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚暗示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d暗示；4 塑料管材，管径宜按产品尺度的方法暗示；5 当设计均用公称直径DN暗示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）暗示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e暗示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径nominal diameter，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通经常使用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采取De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程管径对照表（常用）
1 英寸=25.4毫米 =8英分
1/2 是四分(4英分) DN15
3/4 是六分(6英分) DN20
2分管 DN8
4分管 DN15
6分管 DN20
1′ DN25
1.2′ DN32
1.5′ DN40
2′ DN50
2.5′ DN65
3′ DN80
4′ DN100
5′ DN125
6′ DN150
8′ DN200
10′ DN250
12′ DN300
GB/T50106-2001
2.4管径
2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：
1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；
2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；
3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；
4 塑料管材，管径宜按产品标准的方法表示；
5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）
给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.
附表：
DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
水管Φ25×1/2 的意思它的外径是25。
实际对应的公称直径是DN20（也就是人们常说的6分管）.你可以去买6分的水龙头。
也可以去买4分的水龙头（只要在管子和水龙头之间加一个变径就可以了）。
家庭用水龙头的款式和材质是千变万化，但是其和管子连接的丝扣部分都是按照4分、6分、1寸等大小来分的。
不必担心买错。
通常说的4分管是按英寸来说的，因此4分管就是1/2英寸（4/8=1/2），而一英寸=25.4mm，所以4分管的内径就是25.4/2=12.7mm，而这就是通常所说的DN15水管的内径。
因此4分管就指的是DN15水管。
水管4分是直径2厘米的
3分管就是公称通径为DN10的管子 4分管就是公称通径为DN15的管子 6分管就是公称通径为DN20的管子
比较专业的回答是：4分是英制管道直径长度的叫法，即1/2英寸．等于公制的15mm.
1英寸等于8分.合公制的25.4mm.
6分＝3/4英寸＝20mm.
4分＝1/2英寸＝15mm.
另外记住管道都是以内径计算的．
不过管道的丝扣螺纹都是以中径来计算的．用通径DN表示．螺纹分公制M和英制G，管道螺纹一般用英制，螺纹角度为55度．公制是60度．．
水管直径4分是多少厘米？是如何换算的？
通常说的4分管是按英寸来说的，因此4分管就是1/2英寸（4/8=1/2），而一英寸=25.4mm，所以4分管的内径就是25.4/2=12.7mm，而这就是通常所说的DN15水管的内径。
因此4分管就指的是DN15水管。
DN15,DN20,DN25等钢管是指钢管的内径还是外径?
DN15,DN20,DN25是外径。
四分管和六分管的直径
1 英寸=25.4毫米 =8英分
1/2 是四分(4英分) DN15
3/4 是六分(6英分) DN20
2分管 DN8
4分管 DN15
6分管 DN20
1′ DN25
1.2′ DN32
1.5′ DN40
2′ DN50
2.5′ DN65
3′ DN80
4′ DN100
5′ DN125
6′ DN150
8′ DN200
10′ DN250
12′ DN300
GB/T50106-2001
2.4管径
2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：
1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；
2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；
3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；
4 塑料管材，管径宜按产品标准的方法表示；
5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）
给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）
-----------
一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。
管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
. 管子系列标准
压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。
世界各国应用的标准体系虽然多，大体可分成两大类。
压力管道标准见表3。
法兰标准见表4。
表3 压力管道标准
分类
大外径系列
小外径系列
规格
DN-公称直径
Ф－外径
DN15-ф22mm，DN20-ф27mm
DN25-ф34mm，DN32-ф42mm
DN40-ф48mm，DN50-ф60mm
DN65-ф76(73)mm，DN80-ф89mm
DN100-ф114mm，DN125-ф140mm
DN150-ф168mm，DN200-ф219mm
DN250-ф273mm，DN300-ф324mm
DN350-ф360mm，DN400-ф406mm
DN450-ф457mm，DN500-ф508mm
DN600-ф610mm，
DN15-ф18mm，DN20-ф25mm
DN25-ф32mm，DN32-ф38mm
DN40-ф45mm，DN50-ф57mm
DN65-ф73mm，DN80-ф89mm
DN100-ф108mm，DN125-ф133mm
DN150-ф159mm，DN200-ф219mm
DN250-ф273mm，DN300-ф325mm
DN350-ф377mm，DN400-ф426mm
DN450-ф480mm，DN500-ф530mm
DN600-ф630mm，
-----------
塑料管一般标外径,用De表示,如De110 镀锌钢管这样的,一般用公称直径DN表示不锈钢管之类的,用D××+壁厚表示. -------------
DN是钢管的直径
DE是塑料管的直径。
