反射型和对射型光电传感器的工作原理
反射型和对射型光电传感器的工作原理1. 光电传感器简介光电传感器，顾名思义，就是通过光来感应周围环境的小玩意儿。
这种传感器的工作原理，听起来可能复杂，但其实说白了就是利用光来“看”东西。
你想想，像我们用眼睛看东西一样，光电传感器就是通过发射光线，然后捕捉反射回来的光来判断物体的存在。
哇，这个科技真是神奇，像是给机器装上了“眼睛”！2. 反射型光电传感器2.1 工作原理反射型光电传感器的工作原理就像是个小调皮鬼，它发出一束光线，光线碰到物体后反射回来，然后传感器就能收到这个信号，嘿，目标出现了！想象一下，你在房间里开了个派对，灯光闪烁，大家在舞池中摇摆，光线从每个人身上反射回来，瞬间就能感受到气氛，真是热闹非凡！2.2 应用场景这种传感器常常被用在自动门、传送带等地方，真是个好帮手。
比如，走到自动门前，门就自己开了，这可不是魔法，而是反射型传感器在“指挥”。
你站在门口，光线打到你身上，传感器就知道你来了，门“吱呀”一声就开了，简直就像是为你准备的小惊喜！真让人觉得方便得不得了。
3. 对射型光电传感器3.1 工作原理再来聊聊对射型光电传感器，它的工作方式有点不一样。
这个传感器可不是单打独斗，而是通过发射光束到另一边的接收器来判断物体的出现。
就好比你在两边放了两个朋友，一个发出信号，一个接收信号。
只要有东西挡住光线，接收器就会“嘟嘟”响，提醒你：“喂，有东西来了！”这可比警报器还灵敏呢！3.2 应用场景对射型传感器常用于安全防范、计数等场景。
你想象一下，商场里放着一个小小的对射型传感器，只要有小偷经过，光线被挡住，立刻就会报警，真是个精明的“小侦探”。
还有在一些工业生产线上，数不胜数的产品经过时，对射型传感器一旦感应到，立刻就能计数，避免出错，简直是个高效的助手！4. 总结反射型和对射型光电传感器，就像是科技界的“双子星”，各有各的风格和特长。
反射型更像是个爱热闹的朋友，喜欢在人群中游走，而对射型则是一个认真负责的守卫，时刻盯着周围的动静。
光电感应传感器种类和用途
光电感应传感器种类和用途
哇塞！同学们，你们知道吗？光电感应传感器可神奇啦！它就像我们的小眼睛，能帮我们发现好多好多有趣的东西。
先来说说光电感应传感器都有哪些种类吧！有一种叫对射式光电传感器，就好像是两个小伙伴在玩接球游戏，一个在这边扔，一个在那边接。
这边发出的光线，如果被那边接住了，那就说明没问题；要是没接住，那就说明有情况啦！
还有反射式光电传感器，这就像是我们照镜子，光线照出去，碰到东西又反射回来，传感器就能知道前面有东西。
再有就是槽式光电传感器，它就像一个小凹槽，东西从中间通过的时候，光线被挡住或者没挡住，传感器就能知道啦。
那光电感应传感器都有啥用途呢？这用处可大了去啦！比如说在工厂里，它能帮工人叔叔阿姨们检测生产线上的产品有没有问题。
就像老师检查我们的作业一样认真仔细，一个小错误都不放过。
在马路上的红绿灯，不也是靠光电感应传感器来控制的吗？它能感知车流量的多少，然后决定绿灯亮的时间长一点还是短一点。
这难道不像一个聪明的交通警察，时刻指挥着车辆的通行？
在自动门那里也有它的身影呢！当我们走近的时候，它就能感觉到，然后自动打开门，就好像在说：“欢迎你来！”
在打印机里，它能保证纸张一张一张地顺利通过，不会出现卡纸的情况，这多厉害呀！
还有在电梯里，它能保证电梯的安全运行，要是有什么不对劲，电梯就会停下来，保护我们的安全。
哎呀，光电感应传感器真的是无处不在，给我们的生活带来了好多方便和安全。
它就像一个默默工作的小英雄，虽然我们看不到它，但是却一直在为我们服务。
我觉得光电感应传感器真的太重要啦，要是没有它，我们的生活肯定会变得乱糟糟的！你们说是不是呀？。
OMRON欧姆龙光电开关型大全
O M R O N欧姆龙光电开关型大全The latest revision on November 22, 2020OMRON欧姆龙光电开关(1号整经机)E3JK-DS30M1扩散反射型检测距离30CMOMRON欧姆龙光电开关1.E3JK-R2M1回归反射型检测距离2M2.E3JK-R4M1回归反射型检测距离4M3.E3JK-R4M2回归反射型检测距离4M4. E3JK-5M1对射型检测距离5M5.E3JK-5M2对射型检测距离5M6.E3JK-DS30M1扩散反射型检测距离30CM7. E3JM-10M4T定时型对射检测距离10M8.E3JM-10M4对射检测距离10M9.E3JM-10M4-G对射,检测距10M10. E3JM-DS70M4扩散反射型检测距离70CM11.E3JM-DS70M4-G扩散反射型检测70CM12. E3JM-R4M4T-G定时型回归反射检测距离4M13.E3JM-R4M4-G回归反射检测距离4M14.OMRON欧姆龙光电开关E3F3-D11φ18扩散反射型检测距离10CM/DC10-30V15.E3F3-D12φ18扩散反射型检测距离30CM/DC10-30V16. E3F3-R61φ18回归反射检测距2M/DC10-30V17.E3F3-T61φ18对射型检测距离10M/DC10-30V18. E3S-2E4对射型检测距离2M/DC10-30V19.E3S-2E4对射型检测距离5M/DC10-30V20.E3S-AD11扩散反射型检测距离20CM/DC10-30V21.E3S-AD61扩散反射型/DC10-30V22. E3S-AR61回归反射DC10-30V23.E3S-AR11回归反射检测距离2M/DC10-30V24. E3S-AT11对射型检测距离7M/DC10-30V25.E3S-AT61对射型/DC10-30V26. E3S-CL22M E3S-DS10E4扩散反射型检测距10CM/DC10-30V27.E3S-DS10E41扩散反射型检测距离10CM/DC10-30V28.E3S-GS1E4槽型检测距离10MM/DC10-30V29.E3S-GS3E4槽型检测距离30M/DC10-30V E3S-GS3B4槽型检测距离30M/DC10-30V30.E3R-5E4对射型检测距离5M/DC10-30V31. E3R-DS30E4扩散反射型检测距离30CM/DC10-30V32.E3R-R2E4回归反射型检测距离2M/DC10-30V33.OMRON欧姆龙光电开关E3Z-D61扩散反射型检测距离100M/DC10-30V34.E3Z-D62扩散反射型检测距离100M/DC10-30V35.E3Z-D81扩散反射型检测距离100M/DC10-30V36.E3Z-D82扩散反射型检测距离100M/DC10-30V37.E3Z-R61回归反射型检测距离4M/DC10-30V38.E3Z-R82回归反射型检测距离4M/DC10-30V39. E3Z-T61对射型检测距离15M/DC10-30V40.OMRON欧姆龙光纤放大器E3X-A11通用型NPN输出DC10-30V41.E3X-NA11通用型NPN输出DC10-30V42. E3X-NA41通用型PNP输出DC10-30V43.E3X-NM11通用型NPN输出DC10-30V,4路输出。
欧姆龙对射光电开关型号
欧姆龙对射光电开关型号简介欧姆龙对射光电开关是一种常用的光电传感器设备，可用于探测物体的存在与否。
它由一个发射器和一个接收器组成，通过发射红外光束并接收反射的光束来实现物体的检测。
特点1.高精准性：欧姆龙对射光电开关具有高精度的探测能力，能够检测物体在传感器前方通过的位置和时间。
2.长寿命：采用优质的材料和制造工艺，保证了欧姆龙对射光电开关的长时间稳定工作。
3.抗干扰能力强：欧姆龙对射光电开关具有良好的抗干扰能力，能够在各种复杂环境下稳定工作。
4.可调节性：欧姆龙对射光电开关可调节的参数包括发射功率、接收灵敏度等，以适应不同应用场景的需求。
5.多种型号可选：欧姆龙对射光电开关有多种不同型号可供选择，包括不同工作距离、不同材质、不同接口类型等。
应用领域欧姆龙对射光电开关广泛应用于各个行业，常见的应用领域包括：自动门控制欧姆龙对射光电开关通过检测门口的物体来实现自动门的控制。
当有人或物体接触到门口时，光电开关会感知到，并通过信号控制门的开关，实现自动开关门的功能。
这种应用在商场、医院、机场等场所非常常见。
传送带控制欧姆龙对射光电开关可以用于传送带上物体的检测和计数。
通过安装在传送带上方和下方的光电开关，可以实时检测物体的通过，并计数传送的数量，以确保生产过程的准确性和稳定性。
机器人导航欧姆龙对射光电开关可以作为机器人导航中的障碍物检测装置。
通过布置多个光电开关，可以实时检测机器人周围的物体，并确定机器人行进路径，以避免与障碍物发生碰撞。
安防监控欧姆龙对射光电开关可应用于安防监控系统中，用于侦测人员或车辆的活动。
通过安装在监控区域的不同位置，可以实时监测并控制入侵行为，确保安全性。
其他领域欧姆龙对射光电开关在工业自动化、电子制造、航空航天等领域也有广泛应用。
例如在电子制造中，可以用于检测电子元件的精确定位；在航空航天中，可以用于检测导弹发射时是否承载舱门已完全关闭。
示例型号以下为几个常见的欧姆龙对射光电开关模型：1.E3JK-DS30M1：工作距离30m，M12接口2.EE-SX671A：工作距离5mm，方形形状，无接口3.E3T-SL11：工作距离20m，螺纹接口4.EE-SPX303-W2A：工作距离100mm，无接口5.E3Z-LS81：工作距离4m，双光束安全门控制专用结论欧姆龙对射光电开关是一种可靠、高精准、多功能的光电传感器设备。

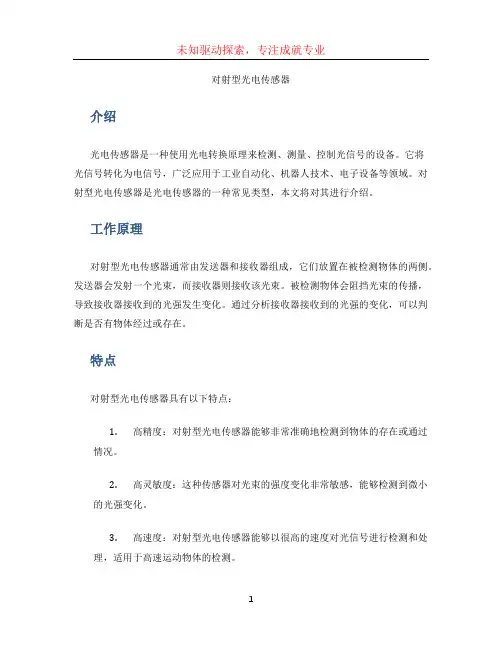

对射型光电传感器
对射型光电传感器介绍光电传感器是一种使用光电转换原理来检测、测量、控制光信号的设备。
它将光信号转化为电信号，广泛应用于工业自动化、机器人技术、电子设备等领域。
对射型光电传感器是光电传感器的一种常见类型，本文将对其进行介绍。
工作原理对射型光电传感器通常由发送器和接收器组成，它们放置在被检测物体的两侧。
发送器会发射一个光束，而接收器则接收该光束。
被检测物体会阻挡光束的传播，导致接收器接收到的光强发生变化。
通过分析接收器接收到的光强的变化，可以判断是否有物体经过或存在。
特点对射型光电传感器具有以下特点：1.高精度：对射型光电传感器能够非常准确地检测到物体的存在或通过情况。
2.高灵敏度：这种传感器对光束的强度变化非常敏感，能够检测到微小的光强变化。
3.高速度：对射型光电传感器能够以很高的速度对光信号进行检测和处理，适用于高速运动物体的检测。
4.高可靠性：这种传感器具有较高的可靠性和稳定性，能够在恶劣的工作环境下正常工作。
5.容易安装和调整：对射型光电传感器的安装和调整相对简单，适用于各种应用场景。
应用对射型光电传感器在许多领域中得到了广泛的应用，下面是一些常见的应用场景：1.自动门控制：对射型光电传感器可以用于控制自动门的开关，当有人或物体经过时，传感器会检测到并触发门的开启或关闭。
2.输送线控制：在工业生产中，对射型光电传感器可以用来检测产品在输送线上的位置，判断是否正常运输，并控制物品的进出。
3.反光检测：对射型光电传感器可以检测到光线的反射情况，广泛应用于检测印刷、涂层、塑料制品等行业。
4.线路切断：对射型光电传感器可以用于监控线路的通断状态，当线路被切断时，传感器会感知并触发相应的控制动作。
优势与劣势对射型光电传感器的优势主要有：•高灵敏度和精度，能够准确检测物体的存在或通过情况。
•高速度，适用于高速运动物体的检测。
•安装和调整方便，易于使用。
然而，对射型光电传感器也存在一些劣势：•受环境因素影响较大，如光源强度、温度等变化可能会影响传感器的性能。
光电传感器OMRON
光电传感器OMRON什么是光电传感器？光电传感器是一种探测物体存在和运动的设备，可以将光反射、透射、散射等物理现象转换成电信号输出，以实现物体检测和位置控制。
光电传感器的工作原理是利用发射器发射光线，光线照射在被测试物体上，然后由接收器接受反射回来的光线，经过处理电路转换成电信号。
OMRON光电传感器系列OMRON光电传感器系列包含多种不同类型的传感器，包括切割式传感器、感应式传感器、接近式传感器、微型传感器等，可广泛应用于制药、印刷、食品加工、自动化流水线等领域。
切割式传感器切割式光电传感器主要用于反复运动工作的设备上，主要用于通过物体的旋转来检测物体的位置、速度和方向。
OMRON光电传感器系列中的切割式传感器具有高灵敏度、高精度、高速度等特点，可以适应各种要求严格的自动化设备和流水线。
感应式传感器感应式光电传感器主要用于检测非透明材料的存在和位置，比如金属、塑料等材料。
OMRON光电传感器系列中的感应式传感器具有高灵敏度、高信号分辨率、可调目标检测功能等特点，可以实现对各种复杂形状物体的准确探测。
接近式传感器接近式光电传感器主要用于检测透明材料或特定颜色材料的存在和位置，比如透明玻璃、透明薄膜等。
OMRON光电传感器系列中的接近式传感器具有高精度、高重复性、高反应速度等特点，可以实现对透明和半透明物体的高效探测。
微型传感器微型光电传感器主要用于对微小物体的探测和精度测量，比如微型机械零件、电子元件等。
OMRON光电传感器系列中的微型传感器具有小巧的尺寸、高灵敏度、高分辨率等特点，可以实现对微小物体的高精度探测。
OMRON光电传感器的优点OMRON光电传感器具有以下优点：1.高精度：OMRON光电传感器具有高精度的检测和测量功能，可以满足精度要求严格的自动化设备和流水线。
2.高可靠性：OMRON光电传感器采用高品质的材料和先进的制造工艺，能够保证产品的长期稳定性和可靠性。
3.多样化功能：OMRON光电传感器系列包含多种不同类型的传感器，可以满足各种不同类型的检测需求，具有多样化的功能。
欧姆龙对射光电传感器说明书
欧姆龙对射光电传感器说明书
欧姆龙对射光电传感器是一种高精度测量系统，能够测量光线的
干涉和反射，实现对物体位置、形状和运动状态的监测。
该产品广泛
应用于自动化生产线、机场安全检查、交通管理等领域，并且具有高
度的稳定性、精准度和可靠性。
首先，欧姆龙对射光电传感器拥有先进的光电传感技术，能够通
过两个光探头同时测量光线，并实时计算物体与传感器之间的距离。
该技术不受光线干扰，确保了测量的精准度和可靠性。
其次，欧姆龙对射光电传感器具有高达20米的测量范围，并支持
多种测量模式，如立体测量、连续测量、位移测量等。
用户可以根据
实际应用需求选择测量模式，达到最佳的测量效果。
此外，欧姆龙对射光电传感器还具有多种功能和特点，如雨、雾、尘埃自动排除功能、抗干扰性能强等。
这些功能和特点能够提高传感
器的使用效果，并实现对复杂环境下物体的精准监测。
最后，欧姆龙对射光电传感器的使用和安装也非常简单，具有较
好的操作性和可维护性。
用户可以按照说明书的要求进行安装和调试，并随时了解传感器的工作状态和故障信息。
综上所述，欧姆龙对射光电传感器是一款可靠且高性能的测量工具，适用于各种复杂环境下的精确监测。
需要注意的是，在使用过程
中要严格遵守说明书的要求，确保传感器能够正常工作，提高工作效率和安全性。
回归反射型光电传感器应用场合
回归反射型光电传感器应用场合光电传感器是一种能够将光信号转化为电信号的装置，广泛应用于自动化控制领域。
其中，回归反射型光电传感器是一种常见的光电传感器类型，它具有简单结构、易于安装和使用的特点，被广泛应用于各个领域。
回归反射型光电传感器由一个光发射器和一个光接收器组成，光发射器发出红外光束，光接收器接收到被物体反射的光束。
当有物体进入光束的探测范围时，光接收器会输出一个电信号，从而实现对物体的检测和控制。
回归反射型光电传感器广泛应用于以下场合：1. 自动门控制：回归反射型光电传感器可用于自动门的开关控制。
当有人或物体靠近门口时，光束被阻挡，光接收器输出电信号，控制门的开启或关闭。
这种应用场合可以提高自动门的安全性和便利性。
2. 输送线控制：在生产线上，回归反射型光电传感器常用于检测物体的到达和离开。
通过安装光电传感器在输送线上，可以准确地控制物体的运输和停止，提高生产效率和质量。
3. 机器人导航：回归反射型光电传感器可用于机器人的导航和避障。
通过安装多个光电传感器，可以实现对机器人周围环境的感知和判断，从而使机器人能够避免障碍物并自主导航。
4. 电梯门控制：回归反射型光电传感器在电梯门控制中也有广泛应用。
通过安装光电传感器在电梯门口，可以检测到人员或物体的进出，确保电梯门的安全开闭。
5. 自动售货机：回归反射型光电传感器在自动售货机中的应用也十分常见。
通过安装光电传感器，可以检测到顾客取走商品后，自动售货机会及时做出相应的反应，提供良好的用户体验。
6. 线材检测：回归反射型光电传感器可用于线材的检测和控制。
通过安装光电传感器在线材的运输线上，可以实时检测线材的位置和状态，从而保证线材的质量和生产效率。
回归反射型光电传感器是一种性能稳定、使用方便的光电传感器，被广泛应用于自动化控制领域。
它在自动门控制、输送线控制、机器人导航、电梯门控制、自动售货机和线材检测等场合发挥着重要的作用，提高了生产效率、安全性和用户体验。
光电传感器的分类及特点
光电传感器的分类及特点
以下是 6 条关于光电传感器的分类及特点的内容：
1. 咱就先说说对射型光电传感器呀，它就像两个好朋友在互相打招呼呢！比如说自动门上用的就是它哟，门的一边发射光线，另一边接收，一旦有人或物体挡住了光线，嘿，门就知道该开啦！对射型光电传感器的特点就是检测距离远呀，这可太厉害啦！谁不想有个这么靠谱的“小助手”呢？
2. 还有反射型光电传感器呢，这就好比是你丢出去一个球，它能自己弹回来告诉你信息一样！像在一些打印机里就用了这种哦，它发出的光碰到物体反射回来，就能判断纸张的位置呢。
它的优点就是安装方便呀，不用像对射型那样两边都要搞，多省事儿呀！
3. 嘿呀，别忘了槽型光电传感器哟！它就像一个小小的通道，只要有东西从中间经过，它就能立马察觉到呢！在生产线上检测小物件的时候经常能看到它的身影哟。
它的特点就是精度高呀，小小的变化都能抓住，是不是超厉害？
4. 漫反射型光电传感器也很有意思哦，它就像是一个敏感的“小雷达”！比如在一些智能垃圾桶上就有它呢，物体靠近它，它就能感觉到。
它的好处就是不用特意对准什么，随便一放就能工作啦，多方便呀！
5. 你知道吗？有一种叫光纤光电传感器的呢！这就像一根超级敏感的线呀，可以在一些狭小的空间里发挥大作用哦。
比如在医疗设备中，它能精确检测呢。
它的特点就是特别灵活呀，可以根据需要弯曲，这多牛呀！
6. 还有一种叫接近开关光电传感器呢，就像你有一双敏锐的眼睛能察觉靠近的东西一样！像在一些机床设备上就常用它来判断物体的靠近呢。
它的优点就是反应快呀，瞬间就能给出信号，真的是超酷的呢！
我的观点结论就是：光电传感器的种类可真多呀，而且每种都有自己独特的魅力和用处呢，在我们的生活和工作中可真是大功臣呀！。
OMRON欧姆龙光电传感器
OMRON欧姆龙光电传感器OMRON欧姆龙公司是一家专业从事电器控制、电子设备和自动化技术的日本企业。
公司成立于1933年，随着科技的发展与市场需求的变化，OMRON欧姆龙公司已经逐渐成为全球领先的电气制造商之一。
它的光电传感器是其自动化技术产品中的重要组成部分。
什么是光电传感器？光电传感器是一种常见的传感器类型，其工作原理基于光的特性。
它利用发射器发射出的光束，通过被检测物体反射回来或者经过物体时发生光电反应，进而判断物体是否存在或者物体的某种信息。
光电传感器常用于自动化检测和测量中，能够替代人工进行物体检测和计数的工作。
光电传感器根据测量光源、检测方式、输出方式等不同标准进行分类。
其中，OMRON欧姆龙光电传感器主要用于物体检测和测距等领域，并且在不同场合中选用不同种类的光电传感器。
OMRON欧姆龙光电传感器的特点1. 精度高OMRON欧姆龙光电传感器能够对物体进行快速、准确的检测，可以测量到微小物体，其测量精度高于通常的机械传感器。
同时，它的检测距离也具有较高的可调节性，可以根据实际需求进行灵活的调整。
2. 适用范围广OMRON欧姆龙光电传感器能够应用于各种不同的环境和场合。
例如，它可以用于在加工生产中检测个体物体或者线体，也可以用于自动售货机中物品的检测。
3. 反应时间短OMRON欧姆龙光电传感器反应时间快，达到亚毫秒级别。
这要归功于其光电传感技术的高速度与高效性。
4. 安全性高OMRON欧姆龙光电传感器使用低功率发射器，可以保证在使用过程中的安全性。
其次，当检测到异常情况时，光电传感器也能够立即停止工作，从而保障生产安全。
适用场合OMRON欧姆龙光电传感器广泛应用于机械加工、自动化流水线、食品加工、物流包装等领域。
通过其高效、准确的检测，可以提高生产效率并降低成本，同时还能确保产品质量和安全性。
例如，在食品加工业中，OMRON欧姆龙的光电传感器可以对水果、蔬菜、肉类和大米等进行检测，控制流水生产线上的物料充实度、等级是否符合标准、存在异物等问题，提高了加工线的质量和安全性。
欧姆龙光电开关对射式
欧姆龙光电开关对射式
接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。
接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。
产品有电感式、电容式、霍尔式、交、直流型。
接近开关又称无触点接近开关，是理想的电子开关量传感器。
当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。
它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。
在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。
欧姆龙光电开关对射式。
欧姆龙传感器
E3F3-T11
5m对射型，明通，晶体管输出NPN 100mA,电源:10-30VDC直径18mm
38.
E3F3-R61
2m反射型，暗通，NPN晶体管输出100mA电源：10-30VDC直径18mm,
39.
E3F3-D11
10cm,扩散反射型明通，晶体管输出NPN电源:10-30VDC直径18mm
15.
E2E-X10E1
10mm,电感式,三线,常开200mA NPN电源:10-30VDC圆M30
16.
E2E-X2F1
2mm,电感式,三线,常开200mA PNP电源:10-30VDC圆M12
17.
E2E-X5F1
5mm,电感式,三线,常开200mA PNP电源:10-30VDC圆M18
18.
E2E-X10F1
1mm,电感式,三线,常开100mA NPN电源:10-30VDC圆M5
12.
E2E-X1R5E1
1.5mm,电感式,三线,常开100mA NPN电源:10-30VDC圆M8
13.
E2E-X2E1
2mm,电感式,三线,常开200mA NPN电源,电感式,三线,常开200mA NPN电源:10-30VDC圆M18
E2E-X1R5Y1
1.5mm,电感式,二线,常开100mA电源:24-240VAC圆M8
35.
E2E-X2Y1
2mm,电感式,二线,常开200mA电源:24-240VAC圆M12
36.
E2E-X5Y1
5mm,电感式,二线,常开300mA电源:24-240VAC圆M18
37.
E2E-X10Y1
10mm,电感式,二线,常开300mA电源:24-240VAC圆M30
工业机器人应用现场最常用的传感器 光电传感器
工业机器人应用现场最常用的传感器光电传感器工业机器人应用现场最常用的传感器:光电传感器
光电传感器概述
1.光电传感器是利用光的各种性质，检测物体的有无和表面状态的变化等的传感器。
2.光电传感器主要由发光的投光部和接受光线的受光部构成。
如果投射的光线因检测
物体不同而被遮掩或反射，到达受光部的量将会发生变化。
受光部将检测出这种变化，并
转换为电气信号，进行输出。
大多使用可视光（主要为红色，也用绿色、蓝色来判断颜色）和红外光。
3.光电传感器主要分为对射型、回归反射型、扩散反射型、限定反射型、距离设定型等。
对射型光电传感器原理
应用：车辆的通过检测
回归反射型光电传感器原理
应用：透明瓶的通过检测
扩散反射型光电传感器原理
应用：纸箱的通过检测
限定反射型光电传感器原理
呈正反射光结构，检测距离限定于某个范围，不易受到背景物体的干扰。
应用：检测磁带上有无IC片部件
距离设定型光电传感器原理
检测方式和前面的一样。
但是受光素子是PSD（位置检测元件）。
利用PSD上的光点
位置的变化阻值也在变化。
注：PSD上的光点的位置决定输出。
（而不是光量）。
欧姆龙各类开关相关信息
欧姆龙各类开关相关信息OMRON欧姆龙光电开关E3JK-R2M1 回归反射型,检测距离2ME3JK-R4M1 回归反射型,检测距离4ME3JK-R4M2 回归反射型,检测距离4ME3JK-5M1 对射型,检测距离5ME3JK-5M2 对射型,检测距离5ME3JK-DS30M1 扩散反射型,检测距离30CME3JM-10M4T 定时型对射,检测距离10ME3JM-10M4 对射,检测距离10ME3JM-10M4-G 对射,检测距离10ME3JM-DS70M4 扩散反射型,检测距离70CME3JM-DS70M4-G 扩散反射型,检测距离70CME3JM-R4M4T-G 定时型回归反射,检测距离4ME3JM-R4M4-G 回归反射,检测距离4MOMRON欧姆龙光电开关 E3F3-D11 φ18扩散反射型,检测距离10CM/DC10-30V E3F3-D12 φ18扩散反射型,检测距离30CM/DC10-30VE3F3-R61 φ18回归反射,检测距离2M/DC10-30VE3F3-T61 φ18对射型,检测距离10M/DC10-30VE3S-2E4 对射型,检测距离2M/DC10-30VE3S-2E4 对射型,检测距离5M/DC10-30VE3S-AD11 扩散反射型,检测距离20CM/DC10-30VE3S-AD61 扩散反射型/DC10-30VE3S-AR61 回归反射,DC10-30VE3S-AR11 回归反射,检测距离2M/DC10-30VE3S-AT11 对射型,检测距离7M/DC10-30VE3S-AT61 对射型/DC10-30VE3S-CL2 2ME3S-DS10E4 扩散反射型,检测距离10CM/DC10-30V E3S-DS10E41 扩散反射型,检测距离10CM/DC10-30V E3S-GS1E4 槽型,检测距离10MM/DC10-30VE3S-GS3E4 槽型,检测距离30M/DC10-30VE3S-GS3B4 槽型,检测距离30M/DC10-30VE3R-5E4 对射型,检测距离5M/DC10-30VE3R-DS30E4 扩散反射型,检测距离30CM/DC10-30V E3R-R2E4 回归反射型,检测距离2M/DC10-30V OMRON欧姆龙光电开关E3Z-D61 扩散反射型,检测距离100M/DC10-30VE3Z-D62 扩散反射型,检测距离100M/DC10-30VE3Z-D81 扩散反射型,检测距离100M/DC10-30VE3Z-D82 扩散反射型,检测距离100M/DC10-30VE3Z-R61 回归反射型,检测距离4M/DC10-30VE3Z-R82 回归反射型,检测距离4M/DC10-30VE3Z-T61 对射型,检测距离15M/DC10-30VOMRON欧姆龙光纤放大器E3X-A11 通用型NPN输出DC10-30VE3X-NA11 通用型NPN输出DC10-30VE3X-NA41 通用型PNP输出DC10-30VE3X-NM11 通用型NPN输出DC10-30V,4路输出E3X-NT11 通用型NPN输出DC10-30VE3X-DA11-S 通用型NPN输出DC10-30VE3X-DA11-N 通用型NPN输出DC10-30VE3X-X3CE4 光纤式DC10-30VE3X-VS1E4 光纤式DC10-30V欧姆龙接近开关 LJ8A3-2-Z/BX 10-30VDC欧姆龙接近开关 LJ8A3-2-Z/AX 10-30VDCOMRON欧姆龙直流二线接近开关E2EZ-X2D1-N Φ8二线常开10-30VDC检测距离2mmE2EZ-X3D1-N Φ12二线常开10-30VDC检测距离2mmE2EZ-X3D2-N Φ12二线常闭10-30VDC检测距离2mmE2EZ-X4MD1 Φ8二线常闭10-30VDC检测距离4mmOMRON欧姆龙接近开关 E2E-X5F1 Φ18三线直流NPN常开10-30VDC检测距离mm OMRON欧姆龙接近开关 E2E-X5ME1 Φ18三线直流NPN常开10-30VDC检测距离mm OMRON欧姆龙接近开关 E2E-X10ME1 10-30VDC三线常开NPNOMRON欧姆龙接近开关 E2E-X10ME1-Z 10-30VDC三线常开NPNOMRON欧姆龙接近开关 E2E-X10MY1 Φ18交流二线常开OMRON欧姆龙接近开关 E2E-X18ME1 Φ30/10-30VDC/2M线三线常开NPN OMRON欧姆龙磁性接近开关 E3X-ZA11OMRON欧姆龙接近开关 TL-Q5MC1-Z 直流三线NPN NOTL-Q5MY2 交流三线NPN NOOMRON欧姆龙接近开关 TL-W3MC1OMRON欧姆龙接近开关 TL-N10ME1OMRON欧姆龙接近开关 TL-N10MY1 交流二线常开更多欧姆龙接近开关知识，详情可参考：/。
欧姆龙光电传感器原理及工作方式
传感器光电传感器概要光电传感器的定义「光电传感器」是利用光的各种性质，检测物体的有无和表面状态的变化等的传感器。
光电传感器主要由发光的投光部和接受光线的受光部构成。
如果投射的光线因检测物体不同而被遮掩或反射，到达受光部的量将会发生变化。
受光部将检测出这种变化，并转换为电气信号，进行输出。
大多使用可视光（主要为红色，也用绿色、蓝色来判断颜色）和红外光。
光电传感器如下图所示主要分为3类。
（详细内容请参见「分类」）对射型回归反射型扩散反射型光电传感器特长①检测距离长如果在对射型中保留10m以上的检测距离等，便能实现其他检测手段（磁性、超声波等）无法离检测。
达到的长距②对检测物体的限制少由于以检测物体引起的遮光和反射为检测原理，所以不象接近传感器等将检测物体限定在金属，它可对玻璃.塑料.木材.液体等几乎所有物体进行检测。
③响应时间短光本身为高速，并且传感器的电路都由电子零件构成，所以不包含机械性工作时间，响应时间非常短。
④分辨率高能通过高级设计技术使投光光束集中在小光点，或通过构成特殊的受光光学系统，来实现高分辨率。
也可进行微小物体的检测和高精度的位置检测。
⑤可实现非接触的检测可以无须机械性地接触检测物体实现检测，因此不会对检测物体和传感器造成损伤。
因此，传感器能长期使用。
⑥可实现颜色判别通过检测物体形成的光的反射率和吸收率根据被投光的光线波长和检测物体的颜色组合而有所差异。
利用这种性质，可对检测物体的颜色进行检测。
⑦便于调整在投射可视光的类型中，投光光束是眼睛可见的，便于对检测物体的位置进行调整。
光电传感器原理①光的性质直射光在空气中和水中时，总是直线传播。
使用对射型传感器外置的开叉来检测微小物体的示例便是运用了这种原理。
曲折是指光射入到曲折率不同的界面上时，通过该界面后，改变行进方向的现象。
反射（正反射、回归反射、扩散反射）在镜面和玻璃平面上，光会以与入射角相同的角度反射，称为正反射。
3个平面互相直角般组合的形状称为三面直角棱镜。
光电传感器的检测方式
光电传感器检测模式(摘自邦纳传感器手册)以下内容为需要回复才能浏览光电传感器的检测模式分为如下几类：对射式、反射板式、偏振反射板式、直反式、宽光束式、聚焦式、定区域式和可调区域式。
其中，直反式、宽光束式，聚焦式、定区域式和可调区域式有时又归类于“光电接近检测模式”（注意：不要与电容式或电感式接近开关混淆）。
对于光纤传感器，如使用对射光纤，则为对射式检测模式；如使用直反式光纤，则为接近式检测模式。
超声波传感器分对射式和接近式两种检测模式。
对射式射式检测方式的发射器和接收器相互对射安装，发射器的光直接对准接收器。
当被测物挡住光束时，传感器输出产生变化以指示被测物被检测到。
对射式是最早使用的一种光电检测模式。
在调制光出现之前，发射器和接收器的对准是一个很大的难题。
今天，对于使用高能调制光的光电传感器，将发射器和接收器对准已非常容易。
光路对准－对射式光路对准可使最大数量的发射光到达接收器，发射光要位于接收区域的中央位置。
当发射器为可见光时，为使光路对准方便，在接收器镜头的正前方放一浅色的标定物，通过观察照在标定物上的光斑来调整发射器位置。
将标定物移开，观察传感器上的过量增益指示灯，细调发射器和接收器的位置以达到最佳的对准位置。
检测距离－对射式检测距离是传感器一个很重要的参数。
对于对射式传感器，此参数是指传感器的发射器与接收器之间的最大距离。
有效光束是指发射的所有光束中起作用的那部分，为可靠检测物体，此部分光必须要被全部遮挡。
对射式检测模式的有效光束，我们可以将其比喻为连接发射器镜头（或超声波变送器）与接收器镜头（或变送器）的一个杆，如果发射器和接收器的镜头大小不一样，则此杆会变成锥形。
有效光束与发射器发射的光束或接收器的可接收区域是不一样的。
对于对射式光电传感器，在检测小的部件或进行精确定位时，其有效光束可能会太大以致不能进行可靠检测。
在这种情况下，可以给传感器加装光缝来减小有效光束的尺寸。
（注意：在选择光缝材料时，要注意有些非金属材料可能会被高能的调制光穿透）。
光电传感器分类及用途
光电传感器分类及用途光传感器的分类及用途光传感器是一种传感装置，主要由光敏元件组成，主要分为环境光传感器、红外光传感器、太阳光传感器、紫外光传感器四类，主要应用在改变车身电子应用和智能照明系统等领域。
1．对射式光电传感器。
所谓的对射式传感器就是指组成传感器的发射器和接受器是分开放置的，发射器发射红外光后，会经过一定距离的传输后才能到达接受器的位置处，并且与接受器形成一个通路，当我们需要检测的物体通过对射式光电传感器时，光路就会被检测物体所阻挡，这是接受器就会及时的反应并输出一个开关控制信号，在粉尘污染比较严重的环境中或是野外的环境中都可以应用对射式光电传感器。
2. 漫反射式光电传感器。
这种传感器的检测头内部也是装有发射器和接受器的，但是并没有反光板的，一般情况下，接受器是无法接收到发射器所发出的光的，但是当需要我们检测的物体通过光电传感器时，物体会将光线反射回去，接受器接收到光信号，输出一个开关控制信号，漫反射式光电传感器大多应用在自动冲水系统中。
3. 反射式光电传感器。
在一个接头装置的内部同时装有发射器、接受器以及反光板。
发射器所发出的光电在反射原理的作用下会反射给接受器，这种光电控制的作用也就是所谓的反光板反射式的光电开关。
通常情况下，反光板会将发射器所发射的光反射回去的，接受器可以接收到，当检测的物体挡住了光路，接受器就接收不到反射光，这时开关就会产生作用，输出开关信号。
反射式光电传感器一般用于辨别不透明度的物体，并且有效的距离较大，可用于粉尘污染较为严重的环境中。
4. 槽形光电传感器。
其通常也被叫做U 型光电开关，在U 型槽的两侧分别装有发射器和接受器，并且两者形成一个统一的光轴。
当我们所检测的物体通过U 型槽时，光轴就会被隔断，这是光电开关就会产生反应，输出开关信号。
槽形光电开关的稳定性和安全性都很高，所以一般用于透明物体、半透明物体以及高速变化物体的检测工作中。
5. 光纤式光电传感器。
一文搞懂光电传感器的原理，对射、漫反、镜反等案例
一文搞懂光电传感器的原理，对射、漫反、镜反等案例1、什么是光电传感器？所谓光电传感器，就是通过感应自身投射光的受光量(遮光量)，实现非接触式的检测物体的有/无的传感器。
如图所示，左边投光器投射出光线，右边的受光器接收到足够的光亮（受光量）时判断为ON，否则判定为OFF。
2、光电传感器的特点是什么？可以非接触检测长距离检测可以检测微小物体响应速度高大部分物体都可以检测缺点是容易受到油污/粉尘的影响。
3、常见的光电传感器检测类型分类和应用举例对射型：发射器和接收器分离。
主要以「投射的光线是否被遮挡阻断」为检测依据，因此不收检测物体的形状、颜色、倾斜等影响。
案例在食品包装生产线上，很多食品的密封包装是透明材质，使用传感器透过透明包装材质可以检测包装内是否有封装入食品。
镜发射型：该型光电传感器配置为一个发射和接收一体的本体和一个反光镜，主要是以「传感器发射向反光镜的光线是否被遮挡阻断」为检测依据。
因为只有一个传感器本体相比对射式光电传感器布线要简单，相对成本要低一点。
案例可以通过镜反射光电传感器检测物品在生产线上的有无，并且仅用在一侧布线另一侧安装反光板即可。
漫反射型：该型光电传感器配置为一个发射和接收一体的本体。
发射的光线经过被测物体反射到接受端上。
但这类传感器容易受到物体的形状、颜色、倾斜等影响使用时一定要注意。
案例金属加工过程中可以用到漫反射型光电传感器，确认金属加工过程中的打孔是否有无。
如果发射的光线投射到孔洞中就不会发射给传感器，没有打孔则会发射给传感器，这样可以非常方便的检测出加工孔的有无。
背景抑制型：该类传感器采用PSD/C-MOS感光原件，以距离而不是受光量作为检测依据。
因此可以有效的避免普通漫反射型光电传感器容易受到检测物体颜色的影响。
该型传感器检测距离比普通漫反射型相对较短。
案例检测托盘内物品的有无。
通过检测高度差来确认托盘内物品的有无，即使物品和托盘发生颜色改变也可以稳定的检测，而无需进行调整。
光电传感器分类有哪些
光电传感器分类有哪些?(1)对射型检测方式为了使投光器发出的光能进入受光器，对向设置投光器与受光器。
如果检测物体进入投光器和受光器之间遮蔽了光线，进入受光器的光量将减少。
掌握这种减少后便可进行检测。
此外，检测方式与对射型一样，在传感器形状方面，也有投光受光部一体化，称为槽形的种类。
特长：动作的稳定度高，检测距离长。
〔数cm～数十m〕即使检测物体的通过线路变化，检测位置也不变。
检测物体的光泽?颜色?倾斜等的影响很少。
(2)扩散反射型检测方式在投受光器一体型中，通常光线不会返回受光部。
如果投光部发出的光线碰到检测物体，检测物体反射的光线将进入受光部，受光量将增加。
掌握这种增加后，便可进展检测。
特长：检测距离为数cm～数m。
便于安装调整。
在检测物体的外表状态〔颜色、凹凸〕中光的反射光量会变化，检测稳定性也变化。
(3)回归反射型检测方式在投受光器一体型中，通常投光部发出的光线将反射到相对设置的反射板上，回到受光部。
如果检测物体遮蔽光线，进入受光部的光量将减少。
掌握这种减少后，便可进展检测。
特长检测距离为数cm～数m。
布线.光轴调整方便〔可节省工时〕。
检测物体的颜色、倾斜等的影响很少。
光线通过检测物体2次，所以适合透明体的检测。
检测物体的外表为镜面体的情况下，根据外表反射光的受光不同，有时会与无检测物体的状态一样，无法检测。
这种影响可通过MSR功能来防止。
(4) 距离设定型检测方式作为传感器的受光元件，使用2比例光电二极管或位置检测元件。
通过检测物体反射的投光光束将在受光元件上成像。
这一成像位置以根据检测物体距离不同而差异的三角测距原理为检测原理。
下列图所示的是使用2比例光电二极管的检测方式。
2比例光电二极管的一端〔接近外壳的一侧〕称为N〔Near〕侧，而另一端称为F〔Far〕侧。
检测物体存在于已设定距离的位置上的情况下，反射光将在N侧和F侧的中间点成像，两侧的二极管将受到同等的光量。
此外，相对于设定距离，检测物体存在于靠近传感器的位置的情况下，反射光将在N侧成像。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
13、OMRON光电传感器对射型，回归反射型。
扩散反射型之间的区别是什么？
对射型：由一个投光器和一个受光器配合使用。
检测距离最长，必须在两侧安装且都需要供电。
可以在安装了狭缝（以后检测微小物体，对物体颜色没有严格的要求。
需要光轴对准，成本高）。
回归反射型：必需和反射板配合使用。
检测距离比对射型近，必须在两侧安装，检测透明物体推荐使用，如检测物体是反光量强的镜面物体，建议使用带MSR功能的回归反射型光电传感器。
需要光轴对准，成本较对射低。
扩散反射型：单个使用。
可单侧安装，对检测物体有要求，检测物体要大、物体颜色要浅、检测面要平整、物体要不透明。
扩散反射型检测距离最短。
不需要对准光轴，成本低。
