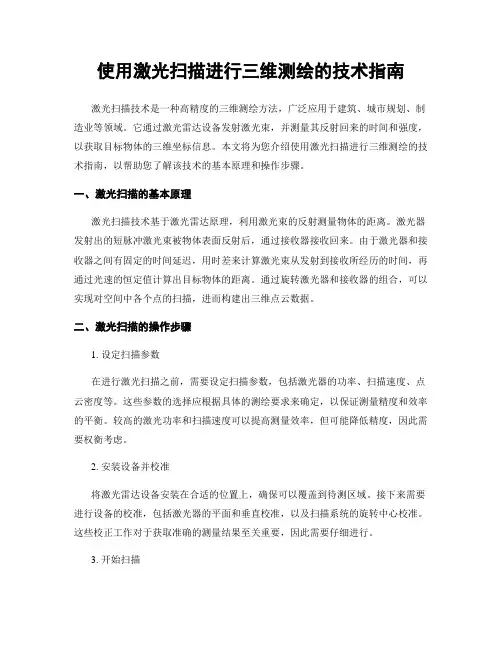

自制低成本3D激光扫描测距仪(3D激光雷达)
使用激光扫描进行三维测绘的技术指南
使用激光扫描进行三维测绘的技术指南激光扫描技术是一种高精度的三维测绘方法，广泛应用于建筑、城市规划、制造业等领域。
它通过激光雷达设备发射激光束，并测量其反射回来的时间和强度，以获取目标物体的三维坐标信息。
本文将为您介绍使用激光扫描进行三维测绘的技术指南，以帮助您了解该技术的基本原理和操作步骤。
一、激光扫描的基本原理激光扫描技术基于激光雷达原理，利用激光束的反射测量物体的距离。
激光器发射出的短脉冲激光束被物体表面反射后，通过接收器接收回来。
由于激光器和接收器之间有固定的时间延迟，用时差来计算激光束从发射到接收所经历的时间，再通过光速的恒定值计算出目标物体的距离。
通过旋转激光器和接收器的组合，可以实现对空间中各个点的扫描，进而构建出三维点云数据。
二、激光扫描的操作步骤1. 设定扫描参数在进行激光扫描之前，需要设定扫描参数，包括激光器的功率、扫描速度、点云密度等。
这些参数的选择应根据具体的测绘要求来确定，以保证测量精度和效率的平衡。
较高的激光功率和扫描速度可以提高测量效率，但可能降低精度，因此需要权衡考虑。
2. 安装设备并校准将激光雷达设备安装在合适的位置上，确保可以覆盖到待测区域。
接下来需要进行设备的校准，包括激光器的平面和垂直校准，以及扫描系统的旋转中心校准。
这些校正工作对于获取准确的测量结果至关重要，因此需要仔细进行。
3. 开始扫描启动激光扫描设备，开始进行数据采集。
设备会自动旋转进行扫描，并实时记录激光束掠过物体表面的反射信号。
在扫描过程中，需要尽量保持设备的稳定，以避免测量误差。
4. 数据处理与分析采集到的数据一般以点云的形式存在，需要进行后续的数据处理和分析。
常见的处理方法包括点云滤波、配准和拼接等。
点云滤波可以去除噪声和离群点，使后续处理更加准确。
配准将多次扫描的点云数据对齐，形成完整的三维模型。
拼接则将多个扫描区域的点云数据融合在一起。
5. 结果展示与应用处理完成后，可以将结果以图形或模型的形式展示出来。

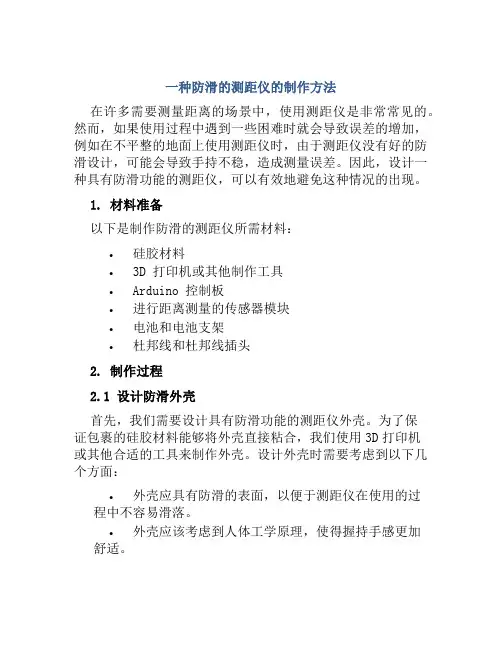

一种防滑的测距仪的制作方法
一种防滑的测距仪的制作方法在许多需要测量距离的场景中，使用测距仪是非常常见的。
然而，如果使用过程中遇到一些困难时就会导致误差的增加，例如在不平整的地面上使用测距仪时，由于测距仪没有好的防滑设计，可能会导致手持不稳，造成测量误差。
因此，设计一种具有防滑功能的测距仪，可以有效地避免这种情况的出现。
1. 材料准备以下是制作防滑的测距仪所需材料：•硅胶材料•3D 打印机或其他制作工具•Arduino 控制板•进行距离测量的传感器模块•电池和电池支架•杜邦线和杜邦线插头2. 制作过程2.1 设计防滑外壳首先，我们需要设计具有防滑功能的测距仪外壳。
为了保证包裹的硅胶材料能够将外壳直接粘合，我们使用3D打印机或其他合适的工具来制作外壳。
设计外壳时需要考虑到以下几个方面：•外壳应具有防滑的表面，以便于测距仪在使用的过程中不容易滑落。
•外壳应该考虑到人体工学原理，使得握持手感更加舒适。
•外壳需要人性化设计，以便于用户可以轻松地操作测距仪上的按键。
2.2 制作硅胶外壳在设计好外壳之后，我们需要制作硅胶材料的外壳，以避免外壳滑动或因手持不稳而导致的操作误差。
具体制作步骤如下：步骤一：准备硅胶材料首先将硅胶材料从容器中取出，根据制作说明进行搅拌，以确保完全混合。
步骤二：把硅胶涂在外壳上将混合好的硅胶涂在我们设计好的外壳上，确保每个角落和表面都覆盖到。
如果硅胶涂覆不均匀，可能会导致硅胶表面不平。
步骤三：硅胶干燥等待一定的干燥时间，硅胶将会变得坚固，然后将外壳和硅胶结合在一起。
2.3 安装传感器模块由于这种防滑的测距仪需要进行距离测量，因此我们需要安装一个距离测量传感器模块。
具体的安装步骤如下：步骤一：准备传感器模块首先，我们需要购买一个适合这种测距仪的传感器模块，例如超声波传感器、红外线传感器等等。
步骤二：连接传感器模块将传感器模块连接到 Arduino 控制板上。
根据传感器模块的说明书，使用杜邦线连接模块到控制板并为其供电。
【精品】自制激光测距仪
激光：基于摄像头的激光测距仪2009-02—2321:45介绍有很多现成的测距组件包括超声波、红外线、甚至是激光测距仪。
这些设备运行的很好,但是对于飞行机器人来说，重量是一个主要考虑因素。
一个可行的办法是增加现有组件的功能，并安装在机身上.例如微型空中机器人的有效载荷是100g。
它能利用USB连接的摄像头（或mini无线摄像头）执行视觉任务,例如避障等。
更好的是，如采用两个摄像头，能提供立体的机器视觉，这样能增强避障性能，因为双镜头提供了视觉深度。
但缺点是需要增加另外一个摄像头的重量.这篇文章就是讨论如何利用一个激光笔和一个摄像头来提供一个单镜头机器视觉和测距的.这个项目很大一部分是基于下面这个教程的http://www.eng。
buffalo。
edu/ubr/ff03laser。
php工作原理下图显示了如何将激光点投射到目标物上，并在摄像头上显示.摄像头和激光点的距离是可以通过计算而得出的.公式很简单，因此这个技术在需要很快运行的机器视觉应用上是适合的.介绍一下工作原理.一束激光被投射到目标物上，并在摄像头上被显示。
激光束被认为是理想的平行于摄像头的中心光轴。
激光点由摄像头的其余部分所捕获。
一个简单的计算就是寻找最亮点。
如果设激光点就是这个场景的最亮点（似乎在室内我的激光发射器确实是最亮的)，那么这个点的位置在图帧中的位置是确定的.然后我们只需要计算这个点在沿着y轴的距离，就能计算出目标物离摄像头的距离,激光点距离中心越近，离目标物越远。
如同公式所示，距离D是可以被计算出来的。
为了计算这个等式，我们需要知道激光器和摄像头之间的距离h，这是个常数,还有角度，角度可以计算。
其中：pfc＝从焦平面到中心的像素数量rpc＝单个像素的弧度ro＝弧度补偿（弥补对齐错误）代入上式，我们得到：这样，从图像中就能将焦平面到激光点像素数计算出来。
那其他的常数怎么办呢？我们需要执行一个校准来得到这些数据。
为了校准这个系统，我们需要收集一系列测量的数据，每次测得的目标物的距离和这个激光点离中心点的像素数。
使用激光扫描测绘仪进行三维建模的步骤解析
使用激光扫描测绘仪进行三维建模的步骤解析激光扫描测绘仪是一种高精度的测量工具，通过发射激光束并测量其返回时间，可以获取物体表面的几何信息，从而实现三维建模。
本文将详细解析使用激光扫描测绘仪进行三维建模的步骤。
第一步：准备工作在进行激光扫描测绘之前，需要进行一些准备工作。
首先，需要选取一台合适的激光扫描测绘仪。
根据测绘需求和预算限制，选择具有适当测绘范围和精度的仪器。
其次，需要对测绘场景进行了解和评估，确定扫描区域的大小和形状。
最后，需要做好安全防护工作，确保扫描过程中没有人员进入，以免对扫描结果产生干扰。
第二步：扫描操作在进行扫描操作前，需要设置好激光扫描测绘仪的参数。
包括激光束的强度、扫描速度、扫描角度和分辨率等。
这些参数会影响扫描结果的精度和完成扫描的时间。
设置完成后，将激光扫描测绘仪放置在合适的位置，对准扫描区域，并开始进行扫描操作。
扫描过程中，激光扫描测绘仪会不断发射激光束并接收其返回信号，记录下物体表面的几何信息。
第三步：点云数据处理扫描完成后，会得到一组点云数据。
点云数据是由一系列离散的点坐标构成的，每个点代表了物体表面的一个采样点。
为了方便后续处理，需要对点云数据进行处理和优化。
首先，需要对点云数据进行滤波和去噪，去除扫描过程中产生的噪声和异常点。
其次，需要对点云数据进行配准，即将不同视角的点云数据进行对齐，以获得完整的物体表面信息。
最后，可以对点云数据进行重采样，通过采样更密集的点，进一步提高整体的精度和准确性。
第四步：构建三维模型在完成点云数据处理后，可以利用软件工具进行三维模型的构建。
有许多三维建模软件可以选择，比如AutoCAD、Rhino、Blender等。
根据所选软件的操作界面和功能，导入点云数据并进行建模操作。
通常，可以通过点云数据生成网格模型，然后进一步进行模型修整、拓扑优化和纹理贴图等操作。
最后，可以将模型保存为常见的三维模型格式，如.STL、.OBJ等。
第五步：模型优化和后期处理生成的三维模型可能存在一些缺陷和不完整的地方，需要进行模型优化和后期处理。
自制低成本3D激光扫描测距仪(3D激光雷达)
来自CSK的低成本3D scanner。
Very Impressive！在开始介绍原理前，先给出一些扫描得到的3D模型以及演示视频，给大家一个直观的认识。
视频链接相关的图片：扫描得到的房间一角(点击查看原始尺寸)扫描的我(点击查看原始尺寸)扫描仪实物本文结构1. 简单介绍了激光雷达产品的现状2. 激光三角测距原理3. 线状激光进行截面测距原理4. 3D激光扫描仪的制作考虑5. 参考文献简介-激光扫描仪/雷达这里所说的激光扫描测距仪的实质就是3D激光雷达。
如上面视频中展现的那样，扫描仪可以获取各转角情况下目标物体扫描截面到扫描仪的距离，由于这类数据在可视化后看起来像是由很多小点组成的云团，因此常被称之为：点云(Point Clould)。
在获得扫描的点云后，可以在计算机中重现扫描物体/场景的三维信息。
这类设备往往用于如下几个方面：1) 机器人定位导航目前机器人的SLAM算法中最理想的设备仍旧是激光雷达(虽然目前可以使用kinect，但他无法再室外使用且精度相对较低)。
机器人通过激光扫描得到的所处环境的2D/3D点云，从而可以进行诸如SLAM 等定位算法。
确定自身在环境当中的位置以及同时创建出所处环境的地图。
这也是我制作他的主要目的之一。
2) 零部件和物体的3D模型重建3) 地图测绘现状目前市面上单点的激光测距仪已经比较常见，并且价格也相对低廉。
但是它只能测量目标上特定点的距离。
当然，如果将这类测距仪安装在一个旋转平台上，旋转扫描一周，就变成了2D激光雷达（LIDAR）。
相比激光测距仪，市面上激光雷达产品的价格就要高许多：图片: Hokuyo 2D激光雷达上图为Hokuyo这家公司生产的2D激光雷达产品，这类产品的售价都是上万元的水平。
其昂贵的原因之一在于他们往往采用了高速的光学振镜进行大角度范围(180-270)的激光扫描，并且测距使用了计算发射/反射激光束相位差的手段进行。
当然他们的性能也是很强的，一般扫描的频率都在10Hz以上，精度也在几个毫米的级别。
使用激光测量仪进行三维测绘的方法与技巧
使用激光测量仪进行三维测绘的方法与技巧激光测量仪是一种高精度的仪器，被广泛应用于三维测绘领域。
它利用激光束的特性，通过扫描照射目标物体并收集反射光信号来获取精确的三维空间数据。
本文将介绍使用激光测量仪进行三维测绘的方法与技巧，帮助读者更好地了解和应用这一技术。
一、激光测量仪的工作原理激光测量仪主要由激光器、接收器、扫描系统和数据处理软件等组成。
它的工作原理是利用激光器发射出的激光束照射到目标物体上，激光束经过反射后被接收器接收并反馈给仪器，通过计算激光束的偏转角度和反射时间，再结合相关算法进行数据处理，就可以得到目标物体的三维坐标信息。
二、准备工作在使用激光测量仪进行三维测绘前，需要做好一些准备工作。
首先，确保仪器的工作环境符合要求，避免强光干扰和尘埃等对测量精度的影响。
接下来，校准仪器的各项参数，包括激光束的垂直度、水平度和扫描角度等，确保测量结果的准确性。
同时，对目标物体进行清理和标记，减少干扰因素，有助于提高测量的精度和效率。
三、测量方法1. 单点测量法单点测量法是最常用的测量方法之一。
它通过激光测量仪扫描目标物体，选择感兴趣的点进行测量，获取其空间坐标信息。
在实际测量中，应注意激光束的位置和角度，保证目标点完全被照射到，并尽量减少手持仪器引起的抖动和误差。
此外，对于复杂的曲面或几何形状的物体，可以采用多点测量法，通过多次测量取平均值来提高测量精度。
2. 区域扫描法区域扫描法适用于较大范围或复杂形状的目标物体。
它通过设定扫描区域和扫描路径，将整个目标物体进行分段测量，并将各段测量点云数据融合起来，得到完整的三维模型。
在使用区域扫描法进行测量时，需要注意选取合适的扫描参数和采样密度，以及调整扫描仪器的移动速度和扫描角度，确保测量结果的准确性和连续性。
四、数据处理与应用激光测量仪获取的原始数据是大量的点云数据，需要进行后期处理和分析，以提取有用的信息并生成相关的三维模型。
数据处理可以使用专业的三维测绘软件，包括点云数据的拼接、滤波、配准等操作，以及模型重建、纹理贴图等功能。
多维度机械臂3D雷达物位扫描仪的制作方法
本技术涉及一种多维度机械臂3D雷达物位扫描仪，包括轨道、底座、第一机械臂(第一机械臂可以使用安装在轨道上的堆取料机或者航车、起重机等替代)、第二机械臂和雷达，所述的雷达安装在第二机械臂的端部，并且雷达能够在第二机械臂的端部进行旋转运动；第二机械臂的顶端套装在第一机械臂的端部，第一机械臂的顶端安装在法兰上，法兰安装在底座上，底座安装在轨道上并且能够沿轨道的长度方向往复运动。
本技术利用单点脉冲或者调频连续波雷达反应速度快的优势，通过步进电机或者伺服电机系统进行两维度或者多维度的移动雷达探头检测方向的测量。
这样一台仪表可以代替多台仪表，并且检测的信号点数量多，密度大，从而提高测量范围，提高性价比。
权利要求书1.一种多维度机械臂3D雷达物位扫描仪，其特征在于，包括轨道、底座、第一机械臂、第二机械臂和雷达，所述的雷达安装在第二机械臂的端部，并且雷达能够在第二机械臂的端部回转运动；所述的第二机械臂的顶端套装在第一机械臂的端部，第一机械臂的顶端安装在法兰上，所述的法兰安装在底座上，底座安装在轨道上并且能够沿轨道的长度方向往复运动；所述的第二机械臂的端部设置有安装架，所述的雷达安装在安装架内；所述的安装架通过左右两个轴承安装在第二机械臂上；所述的第二机械臂中设置有步进电机，该步进电机的输出轴上设置有链盘，链盘上套设有链条或带齿皮带，通过链条或带齿皮带传动带动安装架及安装在安装架内的雷达回转往复运动；所述的第一机械臂、第二机械臂和底座的运动由伺服电机或步进电机驱动；所述的雷达的扫描路径根据料仓形状设定，并控制第一机械臂、第二机械臂和底座的运动轨迹；所述的第一机械臂或安装在轨道上的堆取料机、航车或者起重机、第二机械臂和底座的运动速度根据雷达信号反馈速度控制快慢；所述的雷达在沿轨道的长度方向往复运动的同时进行回转运动，并不断发射与接收雷达电磁波，从而取得被测物料的料位高度数据，并在电脑上显示开放式料堆或封闭料仓内散装物料的3D图像、料仓内部仓壁是否挂料，体现仓内物料的最高、最低和/或平均料位；所述的雷达为任何形式或外观的脉冲或调频连续波雷达。
