EPON解决方案(光纤到户)
光纤到户建设方案
光纤到户建设方案目录1概述 (1)2技术简介 (1)2.1智能小区 (1)2.2EPON (1)3智能小区解决方案 (2)3.1智能小区综合运营解决方案 (2)3.1.1信息服务系统 .............................................................................................. 错误!未定义书签。
3.2智能小区通道提供方案 .......................................................................................... 错误!未定义书签。
3.3智能小区光纤入户详细设计 .................................................................................. 错误!未定义书签。
3.3.1小区概况 ...................................................................................................... 错误!未定义书签。
3.3.2网络建设 ...................................................................................................... 错误!未定义书签。
3.3.3楼宇建设 ...................................................................................................... 错误!未定义书签。
4公司及产品介绍 .................................................................................................................. 错误!未定义书签。
EPON运营维护存在难点问题及应对思路
EPON运营维护存在难点问题及应对思路摘要无源光网络（EPON）是一种纯介质网络，避免了外部设备的电磁干扰和雷电影响，减少了线路和外部设备的故障率，提高了系统可靠性，同时节省了维护成本。
本文通过对无源光网络（EPON）技术的分析介绍，针对EPON在实际应用中存在的问题及其相关方案进行探索。
关键词EPON（以太网无源光网络）；网络布局；媒介中图分类号TN914 文献标识码 A 文章编号1673-9671-(2012)082-0144-01电信业发展已经进入全业务运营时代，随着“三网融合”的日益趋近，现有铜线接入和无线接入都较难提供长距离、高带宽的业务支持，接入网就成为了用户接入城域网的一个瓶颈，因此固网宽带的竞争也由“铜时代”迈入“光时代”。
由于光纤能够提供极高的带宽，PON网络可以为每个用户提供较高带宽，可以满足任何视频压缩格式的视频业务传送需要，能在传输过程中提供较好的QoS保，是宽带接入网的最理想手段障。
同时，采用PON技术网络，由于其点到多点的结构，是IPTV的业务中较好的用户接入手段之一。
1 EPON技术简介及其优势EPON（以太网无源光网络）是一种新型的光纤接入网技术，它采用点到多点结构、无源光纤传输，在以太网之上实现数据、语音及视频的综合业务接入，它在物理层采用了PON技术，在链路层使用以太网协议，利用PON的拓扑结构实现了以太网的接入。
在接入方式上，EPON可根据不同的用户特点配置多种接入和处理方式，主要有EPON+LAN，EPON+DSALAM，FTTH等等。
针对已经布设完成、五类线接入的用户，采用EPON＋LAN或EPON＋DSLAM接入方式；对城区一些高档小区如低层楼宇、别墅等，可采用光纤到户（FTTH）的应用，并放置可提供若干以太网口及语音口的ONU设备，满足家中话音、宽带、IPTV三网合一的业务需求。
2 EPON在应用中存在的问题以及相关解决方案探索2.1 EPON网络管理系统任何一个网络的正常运行都离不开一套完善的网络管理软件，EPON网络也不例外。
政企客户EPON专线光纤及拨号光纤业务解决方案111101
目录
1.背景
2.接入层解决方案
3.汇聚层解决方案
1 背景
现阶段,EPON网络后端部门根据市场前端希望为政企客户提供介于 城域网上网专线和普通ADSL线路之间的光纤接入产品的需求，对FTTx各 技术对比论证，开发了FTTO光纤接入方式的业务产品。 FTTO 政企光纤上网业务指利用PON 技术通过中国电信的骨干网及 城域网为企业客户提供拨号或专线上网、全光纤接入的高速宽带服务。 2011年初，河源电信为提升市场竞争力，决定大力推广FTTO光纤接 入业务，业务拟分为两种：EPON专线光纤（固定IP）和EPON拨号光纤 （非固定IP）。 为方便资源和业务的管理，在网络建设上拟将FTTO（EPON专线光纤 和EPON拨号光纤）与普通的FTTH进行分离，即分为专线平面和公众平面。
2.4 FTTO接入网络提前搭建
为缩短我们在开通FTTO业务时的时限，提升用户感知，我们应考 虑提前搭建FTTO的上层接入网络。 的上层接入网络 1、拟在市区、开发区和县城政企客户较集中的中心区域的片区光 交接点统一提前布署FTTO专用的1:32分光器。 2、拟在市/县郊区、较大的镇区等区域统一提前布署1:4+1:8分光 器，其中1:4分光器放置于机房，1:8分光器放置于片区光交接点。 3、其它乡镇及农区域拟在有具体客户后再进行分光器的布署。
2.3 用户端设施配置
我们在进行家庭客户的FTTH建设时，用户端主要采用现场连接器进 行端接 直插ONU，开通业务。 行端接，直插 开通业务 但对于政企客户FTTO，对网络中断次数或时限要求较高，所以在 客户端对光纤需采取一定的保护措施。现提出以下两种方案： 1、安装FTTH ONU综合箱，光缆在箱内熔纤盘热熔尾纤后跳接至 ONU。 2、FTTH ONU安装在用户桌面，此时建议在客户端安装12芯小型 光终端盒，再从光终端盒采用铠装跳纤跳至ONU。 此两种方案均会增加300元/户左右的投入。
10G EPON解决方案
10G EPON解决方案概述：10G EPON（Ethernet Passive Optical Network）是一种基于以太网的被动光纤接入技术，它提供了高带宽、高速率的网络连接。
本文将详细介绍10G EPON解决方案的技术原理、优势和应用场景。
一、技术原理：10G EPON采用了分时多路复用（TDM）技术，通过光纤传输数据和信号。
它利用了光纤的高带宽特性，将光信号转换为电信号，实现高速率的数据传输。
在10G EPON系统中，OLT（Optical Line Terminal）和ONU（Optical Network Unit）是核心设备。
OLT负责与上层网络连接，将数据传输到ONU，而ONU则提供网络接入服务。
二、优势：1. 高带宽：10G EPON提供了10Gbps的传输速率，满足了现代网络对大带宽的需求。
2. 高可靠性：由于EPON采用了光纤传输，光纤的抗干扰性能强，能有效减少信号衰减和噪声干扰。
3. 灵便性：10G EPON支持多种业务接入，可以满足不同用户的需求，如语音、视频和数据传输等。
4. 成本效益：相比于其他传输技术，10G EPON的设备和维护成本较低，适合大规模部署。
三、应用场景：1. 宽带接入：10G EPON可用于提供高速宽带接入服务，满足用户对高速互联网的需求。
2. 数据中心：10G EPON可用于数据中心的互联，实现高速、稳定的数据传输。
3. 企业网络：10G EPON可用于企业内部网络的建设，提供高带宽和高可靠性的网络连接。
4. 智能家居：10G EPON可用于智能家居系统的建设，实现智能设备之间的高速通信。
四、部署流程：1. 设计网络拓扑结构：根据实际需求，设计网络拓扑结构，确定OLT和ONU的部署位置。
2. 安装光纤：在拓扑结构确定后，进行光纤的安装和连接，确保信号传输的畅通。
3. 配置OLT和ONU：对OLT和ONU进行配置，设定相关参数，确保设备能够正常工作。

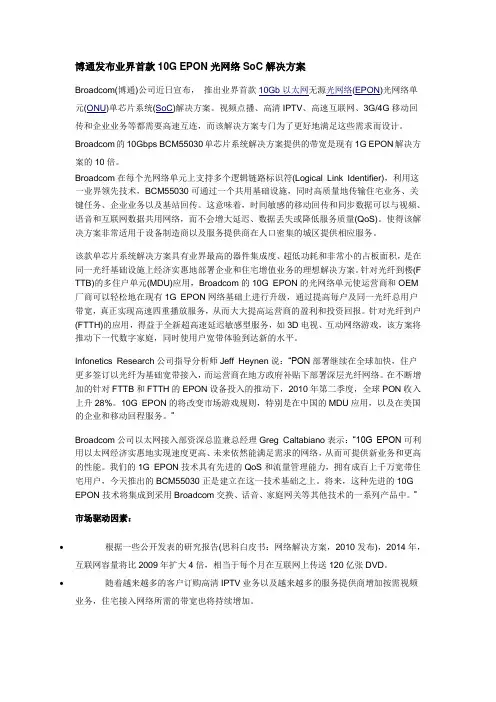

博通发布业界首款10G EPON光网络SoC解决方案
博通发布业界首款10G EPON光网络SoC解决方案Broadcom(博通)公司近日宣布，推出业界首款10Gb以太网无源光网络(EPON)光网络单元(ONU)单芯片系统(SoC)解决方案。
视频点播、高清IPTV、高速互联网、3G/4G移动回传和企业业务等都需要高速互连，而该解决方案专门为了更好地满足这些需求而设计。
Broadcom的10Gbps BCM55030单芯片系统解决方案提供的带宽是现有1G EPON解决方案的10倍。
Broadcom在每个光网络单元上支持多个逻辑链路标识符(Logical Link Identifier)，利用这一业界领先技术，BCM55030可通过一个共用基础设施，同时高质量地传输住宅业务、关键任务、企业业务以及基站回传。
这意味着，时间敏感的移动回传和同步数据可以与视频、语音和互联网数据共用网络，而不会增大延迟、数据丢失或降低服务质量(QoS)。
使得该解决方案非常适用于设备制造商以及服务提供商在人口密集的城区提供相应服务。
该款单芯片系统解决方案具有业界最高的器件集成度、超低功耗和非常小的占板面积，是在同一光纤基础设施上经济实惠地部署企业和住宅增值业务的理想解决方案。
针对光纤到楼(F TTB)的多住户单元(MDU)应用，Broadcom的10G EPON的光网络单元使运营商和OEM 厂商可以轻松地在现有1G EPON网络基础上进行升级，通过提高每户及同一光纤总用户带宽，真正实现高速四重播放服务，从而大大提高运营商的盈利和投资回报。
针对光纤到户(FTTH)的应用，得益于全新超高速延迟敏感型服务，如3D电视、互动网络游戏，该方案将推动下一代数字家庭，同时使用户宽带体验到达新的水平。
Infonetics Research公司指导分析师Jeff Heynen说：“PON部署继续在全球加快，住户更多签订以光纤为基础宽带接入，而运营商在地方政府补贴下部署深层光纤网络。
在不断增加的针对FTTB和FTTH的EPON设备投入的推动下，2010年第二季度，全球PON收入上升28%。
光纤入户的几种解决方案
光纤入户的几种解决方案光纤入户是指将光纤网络接入用户住宅或办公室，提供高速稳定的网络连接。
光纤入户解决方案的选择取决于用户的需求、网络规模以及预算等因素。
下面将介绍几种常见的光纤入户解决方案。
一、光纤到户（FTTH）光纤到户是一种最常见的光纤入户解决方案。
它将光纤网络延伸到用户住宅或办公室的墙内，提供高速稳定的网络连接。
FTTH解决方案可以分为点对点（P2P）和光纤分布式架构（PON）两种。
1. 点对点（P2P）解决方案P2P解决方案是指每个用户都拥有独立的光纤连接，从光分纤盒到用户终端设备的光纤线路是独立的。
这种解决方案提供了更高的带宽和更低的延迟，适用于对网络速度和稳定性要求较高的用户。
2. 光纤分布式架构（PON）解决方案PON解决方案是指多个用户共享一根光纤线路，通过光分纤盒将光信号分发给不同的用户。
PON解决方案可以进一步分为EPON和GPON两种。
- EPON（Ethernet Passive Optical Network）是基于以太网技术的光纤分布式架构，适用于小型网络规模和带宽需求较低的用户。
- GPON（Gigabit Passive Optical Network）是基于Gigabit技术的光纤分布式架构，适用于大型网络规模和带宽需求较高的用户。
二、光纤到楼（FTTB）光纤到楼是指将光纤网络接入到楼宇内，然后通过传统的铜线或者局域网（LAN）将网络信号传输到用户住宅或办公室。
这种解决方案适用于楼宇内部已有布线的情况，可以节省部分成本。
1. 光纤到楼顶（FTTRO）FTTRO解决方案是指将光纤网络接入到楼宇的顶部，然后通过无线信号或者有线传输将网络信号传输到用户住宅或办公室。
这种解决方案适用于楼宇内部没有布线或者布线困难的情况，可以提供灵活的网络覆盖。
2. 光纤到楼下（FTTBl）FTTB解决方案是指将光纤网络接入到楼宇的底部，然后通过传统的铜线或者局域网（LAN）将网络信号传输到用户住宅或办公室。
智能配电网EPON解决方案
智能配电网EPON解决方案配电网自动化为一项系统工程，其主要功能是数据采集/监视/控制、故障定位、隔离和自动恢复送电、无功补偿和电压调节、设备管理、远方抄表和电能计量、需方侧用电管理、负荷控制等。
近年的配网自动化通信终端接口正朝Ethernet （RJ45）过渡。
而基于Ethernet技术的无源光网络（EPON）技术简单、设备造价低，传输容量大、可靠性高、传输距离长、抗电磁干扰等优点，成为配网自动化通信接入的最佳选择。
标签：以太网；无源光网络（EPON）；解决措施1 配电网简介1.1 配电网定义。
直接向最终用户供电的线路称为配电线路，由配电线路组成的网络叫配电网络，简称配网。
其作用是在电力网中起分配电能，直接向最终用户供电，配电网就是电力网络中的接入网。
1.2 配电网构成（宏观）。
由架空线或电缆配电线路、配电所或柱上降压变压器直接接入用户所构成。
1.3 配电自动化功能。
把配电网实时监控、自动故障隔离及恢复供电、自动读表等功能，称为配电网运行自动化；而把离线的或实时性不强的设备管理、停电管理、用电管理等功能，称为配电网管理自动化。
2 传统配电网通信接入技术分析3 配网自动化通信设备的要求3.1 可靠性。
配电通信终端常暴露在室外、受阳光、雨雪等自然条件的侵袭，同时还受外界的干扰。
要求通信系统在任何时候均能可靠地工作。
3.2 经济性。
配网通信终端数量众多、信息采集点面广量大，可充分有效利用传输通道资源，方便网络扩容，保证通信系统的投资不能太大。
3.3 通信畅通能力。
在配电网停电区域和故障时，能捕捉故障信息，保证故障通告信息优先、快速地传输。
3.4 通信速率要求。
进线监视、10kV开闭所、变电站监控和馈线自动化对速率的要求最高；其次是公用配变的巡检和负荷监控系统；远方抄表和计费自动化对速率要求最低。
3.5 双向通信能力。
采集数据的上传和控制指令的下发通信能力。
4 EPON技术简介4.1 定义EPON（Ethernet Passive Optical Network）是基于以太网的无源光网络，顾名思义，EPON是利用PON（无源光网络）的拓扑结构实现以太网的接入，无源光网络-PON（Passive Optical Network）是指采用无源光分/合路器或光耦合器分配/汇聚各ONU信号的光接入网，是光接入网的主流技术之一。
10G EPON解决方案
10G EPON解决方案一、概述10G EPON（Ethernet Passive Optical Network）是一种基于以太网技术的被动光纤传输网络，可提供高速、高带宽的数据传输服务。
本文将详细介绍10G EPON 解决方案的架构、工作原理、技术特点以及应用场景。
二、架构10G EPON解决方案主要由OLT（Optical Line Terminal）、ONU（Optical Network Unit）以及光纤组成。
OLT作为10G EPON网络的核心设备，负责管理和控制整个网络，同时提供上行和下行数据的转发功能。
ONU则是终端用户的接入设备，通过光纤与OLT相连，实现数据的传输和接收。
三、工作原理1. 上行传输当终端用户需要发送数据时，ONU将数据通过光模块转换为光信号，并通过光纤传输至OLT。
OLT接收到光信号后，将其转换为电信号，并通过以太网接口将数据发送至核心网络。
2. 下行传输当OLT有数据要发送给终端用户时，将数据转换为光信号，并通过光纤传输至ONU。
ONU接收到光信号后，将其转换为电信号，并通过用户接口将数据传输至终端设备。
四、技术特点1. 高带宽：10G EPON解决方案提供了高达10Gbps的带宽，满足了现代应用对大带宽的需求，如高清视频、虚拟现实等。
2. 高可靠性：EPON采用了被动光纤网络结构，减少了设备的复杂性和故障率，提高了网络的可靠性和稳定性。
3. 灵便性：10G EPON支持灵便的业务接入方式，可以满足不同终端设备的需求，如PC、手机、智能家居等。
4. 高扩展性：EPON网络可以通过增加OLT和ONU的数量来扩展网络规模，满足不同规模的用户需求。
5. QoS保证：EPON网络支持多种服务质量（QoS）机制，可以根据不同应用的需求提供不同的带宽和延迟保证。
六、应用场景1. 宽带接入：10G EPON解决方案可以提供高速、稳定的宽带接入服务，满足用户对高带宽的需求，如家庭宽带、企业宽带等。
光纤到户解决方案
光纤到户解决方案概述随着互联网的发展，越来越多的家庭对于网络的需求也越来越高。
传统的ADSL宽带已经不能满足用户对于高速、稳定网络的要求。
光纤到户（FTTH）作为一种新的网络接入技术，以其高速、稳定的特性受到广大用户的青睐。
本文将介绍光纤到户的基本原理、部署方式以及解决方案。
光纤到户的基本原理光纤到户是指在用户家中直接使用光纤作为网络传输介质，通过光信号来进行数据传输。
它将光纤接入用户家庭，提供高速宽带接入，具有传输速率高、带宽大、信号衰减小等优点。
光纤到户的基本原理可以简单描述为以下几个步骤：1.光纤接入：运营商在用户家中铺设光纤线路，将光纤接入到用户家庭的光猫设备。
2.光猫设备：光猫设备是连接光纤和用户设备的接口，它将光信号转换为电信号，然后通过以太网接口提供给用户设备。
3.用户设备连接：用户可以使用网络线缆或者无线方式将光猫设备连接到自己的电脑、手机等网络设备上，实现网络连接。
光纤到户的部署方式光纤到户的部署方式有多种，根据不同的场景和需求可以选择最适合的方式。
1. 直纤到户（Point to Point）直纤到户方式是指每个用户家庭都直接连接一条光纤。
在此方式下，每个用户独享一条光纤，传输速率极高，带宽也最大。
但是直纤到户的成本较高，需要大量的光纤线路和设备投入。
2. 光纤拉进楼（Fiber to the Building）光纤拉进楼方式是指在楼栋内铺设光纤线路，每个楼层或者每个单元都有光纤分支，通过以太网交换机将不同单元的光纤连接起来。
这种方式下，不同单元之间共享一条光纤线路，成本相对较低，但传输速率和带宽会受到一定限制。
3. 光纤接通小区（Fiber to the Curb）光纤接通小区方式是指在小区内铺设光纤线路，每个小区内的用户都接入到光纤线路上，然后通过光猫设备将光信号转换为电信号提供给用户。
这种方式下，光纤线路的成本相对较低，但由于小区内用户较多，带宽可能会有一定限制。
光纤到户的解决方案为了满足用户对光纤到户的需求，运营商和相关厂商提供了一系列的解决方案。
毕设说明书(基于EPON技术的光纤到楼户的小区宽带接入网
UNIVERSITY OF TECHNOLOGY毕业设计题目基于EPON技术的光纤到楼/户的小区宽带接入网的研究与设计学生姓名学号专业班级通信工程指导教师学院计算机与通信学院辩论日期2021年基于EPON技术的光纤到楼/户的小区宽带接入网的研究与设计FTTB/FTTH access technology research and design based on EPONXxx摘要近年来，随着互联网的普及和快速开展，人们日益增长的通信需求对通信网络的交换和传输能力提出更高的要求，但骨干网传输速率和交换能力的提高使得接入网成了整个通信网络的瓶颈。
当前ADSL是我国主流的宽带接入技术，主要提供普通上网业务，网吧业务，视频会议和企业专线业务，但随着IPTV和VOD等新型业务的开展，对接入承载网提出了很高的要求，而当前主流的ADSL带宽已远远不能满足需要，因此具有高带宽和高稳定性等优点的光纤到户技术的开展和应用成为了大势所趋。
本设计针对光纤到户接入技术主要进行了以下几方面工作：一通过对FTTH概念的介绍,详细分析了包括多业务传送平台系统，点到点以太网系统以及无源光网络技术，通过对以上光纤到户实现技术的比照，得出了各种技术的优缺点及适用场合。
二本设计阐述了光纤到户接入实现的主要手段PON,并对PON的根本结构和分类进行了分析。
通过对几种接入技术的比较，得出了目前EPON是最为适合我国的国情,并且能在我国得到大力开展的接入技术。
三重点介绍了EPON系统的参考结构、复用原理、协议栈、帧结构及对外接口，为基于EPON的FTTH光纤到户接入的建设提供了理论上的支撑。
四结合光纤到户接入技术和EPON原理，以及工程建设的相关要求、原那么。
本设计介绍了A小区光纤到户建设的实例。
关键词：无源光网络；EPON；FTTH；AbstractIn recent years, the development of internet is becoming more and more popular and the faster. People's growing demand for communications of switching and transmission are asking for higher requirements, but the backbone transmission rate and the exchange of capabilities makes the access network has become the bottleneck of communication network. ADSL is currently the mainstream of broadband access technology in China, mainly provide general Internet services, Internet services, video conferencing and enterprise private line services, But as IPTV and VOD and other new business development, accessing to a very high network load demands, and the current mainstream way of ADSL access bandwidth can not meet the needs, and therefore with high bandwidth and high stability of the advantages of FTTH(Fiber To The Home) FTTH technology development and application is becoming the trend.In this paper, FTTH access technology mainly carrys out with the following aspects.First, through the introduction of the concept of FTTH, including a detailed analysis ofmulti-service transport platform,point to point Ethernet passive optical network systems and passive optical network technology, through the above comparison of FTTH implementation techniques, obtained a variety of techniques advantages and disadvantages, and for occasions.Second, his paper describes the main FTTH access to achieve PON (Passive Optical Network), and PON's basic structure,classification were analyzed.Through several PON access technology comparison, the current EPON is the most suitable for China, and can be strong in the development of China's FTTH access technology.Third, focus on the EPON system reference architecture,multiplexing principles, protocol stack, the frame structure and external interface, providing the theoretical support for EPON-based FTTH construction.Fourth, the combination of FTTH access technology, EPON principles, and FTTH construction-related requirements, this paper describes A the construction of residential fiber to the home as an example.Keywords:PON;FTTH;EPON;目录摘要 (I)Abstract (II)第1章绪论 (1)1.1 FTTH的研究背景 (1)1.2 FTTH技术开展的现状 (1)1.3 FTTH技术的开展前景 (2)第2章 PON技术的研究 (3)2.1 PON的定义 (3)2.2 PON的根本结构 (3)2.3 PON的分类 (3)2.4 几种PON接入技术的比较 (4)2.5 PON的应用环境与开展趋势 (6)2.6 EPON的参考结构 (6)2.7 EPON的复用原理 (8)2.8 EPON的协议栈 (9)2.9 EPON的帧结构 (10)2.10 EPON的对外接口 (11)2.11 PON技术接入方式 (11)第3章 FTTH光纤到户技术研究 (16)3.1 FTTH的概念 (16)3.2各种光纤到户实现技术的分析 (16)第4章 FTTH光纤到户工程设计 (18)4.1 FTTH工程设计目标 (18)4.2 FTTH网络点设置 (18)4.3 FTTH技术对光缆的定义 (19)4.4 FTTH光缆产品与技术 (20)4.5 布线方案 (21)4.6 光功率预算 (24)第5章 FTTH光纤到户建设实例 (26)5.1 建设简介 (26)5.2 工程设计方案 (26)5.3 EPON接入业务配置 (28)5.4 光功率预算 (32)5.5 吞吐量、丢包率、帧缓冲能力、延迟、误码率的测试结果 (33)5.6 工作量及设备统计 (33)总结 (35)附录Ⅰ外文文献原文、译文 (36)致谢 (62)第1章绪论1.1 FTTH的研究背景近年来随着宽带技术的开展，群众对一通信网络日益增长的需求，对网络的传输速度和交换能力提出了新的要求，提高骨干网传输速度和交换能力，提高计算机的速度，使得接入网已成为在通讯网络中的瓶颈。
(完整版)(整理)EPONFTTH技术光纤接入解决方案.
EPON技术的光接入网解决方案杭州万隆EPON事业部概述目前，接入网网络面临一系列技术和业务模式的革命和挑战，用户业务需求的变化和行业整合带来新的竞争局面，传统电信运营商采用的是ADSL或者LAN接入，但随着新的业务需求，传统方式已经不能满足，而且网络改造的成本高昂，作为广电网络运营商来说，怎样建设新型接入网络，具备开展多业务的能力，具备网络扩展的潜力，这是目前网络建设需要认真考虑的。
只有建设能够满足未来多业务需求的基础网络，才能在新的市场竞争环境获得发展机会。
当前，通信网络的发展有2个方向，一是传输层面呈现全光网络的发展趋势，从核心层的ASON技术到接入层的FTTP技术，无不预示网络承载向光的演化;另外是以IP为核心的业务整合，INTERNET 的发展使IP成为最理想的业务承载协议，MSTP、RPR、MPLS等技术无不是传统传输网络和包交换网络互相借鉴和融合的结果， IPTV、VoIP 的快速发展同样也说明了IP承载的发展方向。
接入网系统的网络建设要把握技术和市场两个方面的发展趋势，选择合理的技术建设接入网络。
本方案提供一种基于EPON技术的光接入网解决方案，方案以EPON 技术实现光纤到户(FTTH)网络，考虑到光纤芯数紧张的情况下实行单纤三波方案，通过一根光纤实现语音，数据，视频的三网合一接入，充分体现以太网和IP业务的优势，具备三网合一(Triple Play)的业务支持能力。
该方案使用杭州万隆WEP-3310平台建设光纤入户的接入网络。
外置波分复用器，1550、1490、1310波长进行混合。
采用 WDM 技术，实现有线电视的传输；采用上行 GE 接口，满足宽带数据接入服务；采用 V5.2 协议，满足用户的传统话音接入服务；（后续）采用杭州万隆公司的 PREVAIL网管软件，满足网络设备管理需求。
光复用器用于将光放大器输出的1550波长电视信号混入光纤。
为保证光分路器的简单，一般采用均分。
10G EPON解决方案
10G EPON解决方案概述：10G EPON（Ethernet Passive Optical Network）是一种基于以太网的被动光网络技术，它能够提供高速、高带宽的数据传输服务。
本文将详细介绍10G EPON解决方案的技术原理、应用场景以及优势。
技术原理：10G EPON采用了光纤传输和分光器技术，将光信号通过光纤传输到用户终端，实现高速的数据传输。
其中，OLT（Optical Line Terminal）负责光信号的发送和接收，ONU（Optical Network Unit）则负责光信号的接收和解析。
在传输过程中，采用了TDMA（Time Division Multiple Access）技术，通过时间分割将不同用户的数据进行隔离传输，实现了高效的带宽共享。
应用场景：10G EPON解决方案适用于各种高带宽需求的场景，包括但不限于：1. 家庭宽带接入：10G EPON能够提供高速、稳定的网络接入，满足家庭用户对于高清视频、在线游戏等带宽要求的需求。
2. 企业网络接入：对于企业用户而言，10G EPON能够提供可靠的网络接入，支持大规模数据传输、视频会议等应用。
3. 数据中心互联：10G EPON可以用于数据中心之间的互联，实现高速、低延迟的数据传输，提高数据中心的运行效率。
4. 光纤到户（FTTH）：10G EPON可以实现光纤到户的覆盖，为用户提供高速、稳定的网络接入。
优势：10G EPON解决方案相比于传统的千兆EPON有以下优势：1. 更高的带宽：10G EPON能够提供10Gbps的带宽，满足大规模数据传输和高清视频等高带宽应用的需求。
2. 更低的成本：10G EPON采用了分光器技术，可以实现多用户共享一条光纤，降低了网络建设和运营成本。
3. 更高的可靠性：10G EPON采用了光纤传输技术，免受电磁干扰的影响，具有更高的稳定性和可靠性。
4. 更低的延迟：10G EPON采用了TDMA技术，通过时间分割将不同用户的数据进行隔离传输，实现了更低的延迟。
EPON宽带接入技术
01
02
03
04
1
什么是EPON
EPON是一种宽带接入技术，全称为Ethernet Passive Optical Network，即以太网无源光网 络。
EPON是一种点到多点的光纤接入技术，采用无 源光分路器将光纤信号分配给多个用户。
EPON具有高带宽、低时延、高可靠性等优点， 适用于宽带接入、视频传输等领域。
03
竞争加剧：市 场竞争的加剧 将促使厂商降 低设备价格以 争取市场份额。
04
政策支持：政 府对宽带接入 技术的政策支 持将有助于降 低EPON技术的 成本。
更广泛的应用
1
家庭宽带接入
2
企业网络接入
3
移动通信回传网络
4
物联网应用
5
智慧城市应用
6
云计算数据中心应用
3 ODN包括光纤、光分路器、 光耦合器等设备
4 ODN的设计和部署对EPON网 络的性能和稳定性至关重要
3
家庭宽带接入
1
EPON技术在家庭宽带接入中的应 用
2
家庭宽带接入的优势：高速、稳定、 安全
3
家庭宽带接入的部署方式：光纤到 户（FTTH）
4
家庭宽带接入的典型应用场景：家 庭网络、在线教育、远程办公等
EPON技术的应用领域
家庭宽带接入 校园网络接入 移动网络接入 智慧城市应用 远程医疗应用
企业网络接入 公共网络接入 物联网应用 远程教育应用 视频监控应用
2
光分路器
光分路器是EPON技术的核心部件 之一
光分路器用于将光信号分成多个子 信号
光分路器可以降低网络成本，提高 网络性能
光分路器在EPON网络中起到关键作 用，可以保证网络的稳定性和可靠性
EPON方案
•
• • • •
光纤到户方案图
方案特点
• • • • • •
千兆高速业务性能，ONU百兆到户，保证带宽和线路质量 综合接入能力，为 用户提供隔离的语音和以太网业务 简洁的网络结构，网络层级简单，端到端的管理维护和性能监测 更低的建设和维护成本，无需小区机房和汇聚交换机，无源设备，节省维护 费用 灵活的升级潜力，灵活升级小区带宽，FTTB+FTTH混合组网 基于业务的精细化带宽控制功能，支持动态带宽分配（DBA） 业务感知能力，能通过多种方式区分业务优先级，并针对不同业务实施差异 化的QoS管理
视频监控方案图
方案特点
• • • 方案特点： 方案特点： 可提供高达1G的双向干线带宽，全光纤接入方式可保证高清晰的视频信号， 满足今后对图像质量的长远要求。 一个城域机房就可以利用EPON覆盖20km的范围，多级分路和1：32的分路比可 灵活接入大量分散的视频监控点。采用EPON方式组网，设备投资和传统单纤 MC相当，但可以大大节省线路投资和光纤资源。 全光纤结构，无需担心雷击、电磁干扰、信号质量，大大节省了运维工作， 提高了整个系统的可靠性和可用性。 无需远端机房，减小了网络层级，再加上端到端的告警和故障管理，拓扑管 理、智能故障分析，大大提高了网络的运维效率。 系统新增视频监控点时，只需要从附件的监控点的分路器处引一根光纤即可。 该系统可提供宽带、语音、视频综合业务的接入，在提供视频监控业务的同 时可为用户提供综合的业务接入，满足后续业务扩展的需要。
广电行业应用方案
• 目前中国有线电视网用户数量已达到一亿多，主要以单向网络形式存 在。为降低维护管理成本，应对日益激烈的竞争，如何充分利用现有 的HFC基础网络来拓展双向传输业务（诸如：宽带、数字电视、视频 点播），已成为广电运营商的当前双向改造的主要课题。 • EPON点到多点的网络结构与广电网络很类似，同时EPON天然的广播机 制使其非常适合承载视频业务。深圳市讯达康通讯设备有限公司针对 广电网络提出EPON+LAN和EPON+EoC两种双向改造解决方案。 • 在广电城域机房放置大容量OLT XDK-E8210T或OLT XDK-E8230T，在广 电树形网络的分支处放置无源光分路器，光纤到小区后可以通过两种 方式提供以太网业务：放置在光节点的ONU+楼道交换机，或直接将集 成交换的ONU放置在楼道交接箱内。
中兴EPONOLT+ONU设备简介
目录
CONTENTS
• EPON技术简介 • 中兴EPON OLT设备介绍 • 中兴EPON ONU设备介绍 • 中兴EPON OLT+ONU设备的组网方案 • 中兴EPON OLT+ONU设备的维护与故障排除
01 EPON技术简介
CHAPTER
EPON技术概述
技术支持
提供24小时在线技术支持， 协助用户解决设备故障和 技术问题。
故障案例库
建立故障案例库，收集和 整理各类故障案例，为用 户提供参考和借鉴。
谢谢
THANKS
智能化发展
EPON将与人工智能、大 数据等技术结合，实现网 络的智能化管理和运维。
02 中兴EPON OLT设备介绍
CHAPTER
中兴EPON OLT设备概述
中兴EPON OLT设备是一种光纤 接入网络设备，采用EPON技术 实现光纤到户（FTTH）的接入。
它位于运营商网络的核心，提供 大容量的数据、语音和视频等多
种业务。
中兴EPON OLT设备采用模块化 设计，具有良好的扩展性和升级
能力。
中兴EPON OLT设备的主要功能和特点
提供高速数据传输
支持多种速率的光信号传输， 满足不同用户的需求。
远程管理
支持远程管理和维护，降低运 营成本。
多业务融合
支持数据、语音和视频等多种 业务的接入和传输。
高可靠性
采用冗余设计和热备份技术， 确保设备的稳定运行。
04
测试与调试
完成安装和配置后，进行测试和 调试，确保设备正常运行和业务
可用性。
04 中兴EPON OLT+ONU设备的组网方案
光纤到户解决方案
光纤到户解决方案
《光纤到户解决方案》
近年来，光纤网络已成为全球互联网通信的主流技术，其速度和稳定性远远超过传统的铜缆网络。
为了满足用户对高速网络的需求，光纤到户解决方案应运而生。
光纤到户（FTTH，Fiber to the Home）是一种通过光纤技术将
网络连接直接传输到用户家庭的解决方案。
相比于传统的ADSL或是有限的光纤接入方式，FTTH能够提供更高的带宽
和更稳定的网络连接，为用户带来更优质的上网体验。
光纤到户解决方案的实施需要从网络建设和用户端两方面进行。
在网络建设方面，运营商需要投入大量资源进行光纤网络的铺设，包括光纤光缆、光纤交换机等设备。
另一方面，用户端需要进行光纤宽带终端设备的更新和升级，以适应新的网络环境。
与传统的ADSL或有限的光纤接入方式相比，光纤到户解决
方案能够为用户带来更多的好处。
首先，由于光纤网络的高速和稳定性，用户可以享受到更快的上网速度和更流畅的网络体验。
其次，光纤网络还能够支持更多的终端设备，包括智能手机、平板电脑、智能家居设备等，为用户提供更便利的使用体验。
随着互联网的普及和数字化社会的发展，光纤到户解决方案正逐渐成为未来互联网发展的主流方向。
它不仅能够提升用户的上网体验，还能够推动数字经济的发展，促进社会的信息化进
程。
总之，光纤到户解决方案将成为未来互联网发展的主流技术，它将为用户带来更快速、更稳定的网络连接，为数字经济的发展提供更强有力的支持。
光纤到户的方案
光纤到户的方案随着信息化时代的到来，互联网已经成为了人们工作、生活中不可或缺的一部分。
而互联网的高速连接，对于人们获取信息、进行通信和享受娱乐等方面有着至关重要的作用。
而在这个高速连接的背后，光纤到户的方案起到了关键的作用。
光纤到户（FTTH，Fiber to the Home）是一种将光纤直接引入用户住宅或商业建筑内部的技术方案。
相比传统的铜质电缆和无线传输技术，光纤具有更高的带宽和更远的传输距离，能够提供更快速的互联网连接和更稳定的信号传输。
因此，光纤到户的方案在现代的互联网建设中被广泛采用。
光纤到户的方案主要包括三个组成部分：光源、光纤和光网络终端设备。
光源是指产生光信号的装置，常用的光源有激光器和发光二极管等。
激光器具有高功率、高光纤耦合效率和窄的光谱宽度等特点，在光纤到户的方案中得到了广泛应用。
光纤是光信号传输的载体，主要由纤维芯和包层组成。
纤维芯是光信号传输的主体部分，其表面光滑，能够有效地控制光信号的传播。
包层则用于包裹纤维芯，保护纤维芯免受外界的干扰。
光网络终端设备是将光纤接入用户住宅或商业建筑内部的设备。
它主要包括一组解调器和路由器等。
解调器用于将光信号转换为电信号，并将其传送到路由器。
路由器则负责将电信号转发到用户设备，实现用户与互联网的连接。
光纤到户的方案具有许多优势。
首先，光纤到户能够提供更高的带宽。
相比传统的铜质电缆，光纤的传输速度更快，能够满足人们对于高速互联网连接的需求。
光纤到户能够实现千兆甚至更高速率的传输，为用户提供流畅的网页浏览、高清视频观看和在线游戏等服务。
其次，光纤到户具有更远的传输距离。
光纤的传输距离相对较长，不受传输距离限制，能够在几公里乃至数十公里的范围内进行传输。
这一特点使得光纤到户能够更好地满足广大用户的需求，无论是分布在城市还是偏远农村地区。
此外，光纤到户还具有更低的信号衰减和干扰。
光纤传输的信号受到外界电磁干扰的影响较小，可以更好地保持信号的稳定性和质量。
EPON工程解决方案
• 将PON新兴技术与传统的工程结合起来，降低工程施工成本，实现快速 建网目的。
HUAWEI TECHNOLOGIES Co., Ltd.
HUAWEI Confidential
Page 1
FTTH光缆网络基本结构
• 连纤时不要直视光口，以免激光灼 伤眼睛。
• 光纤和其它线缆应先分类进行绑扎， 再混扎为一束。
HUAWEI TECHNOLOGIES Co., Ltd.
HUAWEI Confidential
Page 9
ODF工程实施
布放有序 绑扎均匀 松紧适度 进柜保护 不碍扩容 接头拧紧
光纤进出机柜需穿 保护管
关于FTTx工程
• 光纤通信具有通信容量大、传输距离长，抗电磁干扰强、保密性好，质 量轻、资源丰富等优势
• 光纤到户最终会实现，PON（无源光网络）作为一种新兴的覆盖最后一 公里的宽带接入光纤技术，其在光分支点不需要节点设备，只需安装一 个简单的光分支器即可，因此具有节省光缆资源、带宽资源共享、节省 机房投资、设备安全性高、建网速度快、综合建网成本低等优点。
住户相对密集，布线较简单， 易于实施和维护，可能会涉 及入户授权
HUAWEI TECHNOLOGIES Co., Ltd.
HUAWEI Confidential
楼道地下室
小区机房
Page 8
OLT光纤工程实施
• 光纤进入机柜时必须套在波纹管里 面。
• 光纤的弯曲半径需要大于40mm， 当在最后一个槽位出光纤时，可适 当把光纤绕一下，以增大弯曲半径。
Splitter
Splitter
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1光纤到户解决方案
1.1组网需求
说明：该处描述设备组网方案。
以下提供示例，请根据实际组网情况修改。
需求：九栋楼高三十层,其中一梯六户两栋，一梯四户五栋。
另外是商用楼用户。
每栋楼到机房最远是200米最近几十米，共913户
需求业务：宽带和电话。
1.2组网方案
项目采用EPON接入FTTH方案，局端采用华之网的机架式HZW32T-04设备作为OLT，终端采用有4个数据口和2个电话接口的HZW04F-P。
OLT安装在机房内；HZW32T-04以GE上行方式接入××运营商IP城域网和VOIP语音业务；分路器放置于楼道或弱电井中，用户端ONU安装在每个住户家庭的信息箱或桌面，实现数据业务和语音业务的接入组网示意图如下：
1.3方案介绍
九栋楼高三十层,其中一梯六户两栋，一梯四户五栋。
一梯六户两栋的楼房，可采用楼道分纤箱，放置1:32的PLC分路器，可连接5层用户，可把分路器放置于中间楼层，便于分光。
一梯四户五栋的楼房，可采用楼道分纤箱，放置1:32的PLC分路器，可连接6层用户，可把分路器放置于中间楼层，便于分光。
HZW32T-04系列是华之网光电推出的接入交换一体化的多业务OLT，面向城域网和大型企业的核心交换业务。
HZW32T-04基于先进的模块化思想设计，采用基于分布式处理机制和核心交换的架构，可以提供L2/L3/L4的IPv4/IPv6业务线速转发的能力，具备高可靠性和丰富的业务功能，可以满足交换接入核心OLT的建设要求。
1.4.2分光器
本次项目均采用一级分光，分光比为1:32.分路器为PLC分路器，均可放置楼道，可采用壁挂式或者分纤箱以及配线箱等；
在本次项目中采用的ONU设备为HZW04F-P，如下图所示：
端口特性：
●1个PON口
●4个10/100M以太网口
●2个FXS口，可以接2部电话机
2.3.2.4 ODN建设方案建议
⏹ODN
ODN是指OLT到ONU之间的线路；
本次项目采用OLT设备HZW32T-04在机房，按照用户数量913户来计算，1个PON口按照满配32个ONU，共需要30个PON口，此项中采用机架式OLT设备，机架设备可提供最多32个PON口。
ODN部分根据管道条件和光缆铺设情况设置分光器。
一般光纤到户采用一级分光，913户的小区分布在不同的楼栋中，可把分路器安装到分纤箱或者配线箱中，出皮线光缆，到达用户家中，可以利用冷接子或快速连接器成端，至用户终端盒连接至ONU。
⏹入户段
微缆入户后经过熔接或者快速成端，出SC头连接ONU。
入户成端，可采用冷接技术，如下图为光纤冷接子图。
光纤插座和冷接子与ONU设备连接图
1.5 带宽规划
如按照物理带宽计算，每户一台ONU，每户可享受30多M的带宽。
对OLT上联的带宽测算，需要考虑该OLT所有PON口所带的全部ONU产生的流量。
计算公式如下：
∑=（业务分配带宽×业务用户比率×集中比×流量占空比）×总用户数/带宽冗余系数●业务分配带宽：
✧OLT网络侧以太网上联带宽规划时，不计TDM专线业务带宽；
✧对于IPTV组播业务，其占用带宽依据IPTV内容分发所需带宽测算。
●业务用户比率、总用户数：OLT上联带宽规划时对应OLT带的所有用户；
●集中比：可根据不同地区、不同客户群实际情况进行设定，可取1/2。
●流量占空比：一般可取50％；
●带宽冗余系数：OLT上联取65％。
根据以上参数说明进行粗略计算，以下为参考示例。
根据以上参数说明，取业务分配带宽为8M，业务用户比率为100％，集中比为50％，流量占空比为50％，带宽冗余系数取65％，则计算OLT上行所需带宽为3000M。
实际本次项目中
每套HZW20T-06的epon业务板，每个业务板提供8个epon接口，同时提供6个上联接口，因此，上行完全可以满足组网需求。
用户带宽规划
按实际PON口带32个用户计算，每个用户带宽可达30M，能够满足将来高带宽业务的需求。
2设备介绍
2.1OLT设备 HZW32T-04
HZW32T-04系列是华之网光电充分考虑多业务接入和高密度10G交换需求而设计的超高密度接入交换综合平台，可以作为运营级宽带接入网的高密度EPON OLT应用。
HZW32T-04具备独特的半槽位业务卡提供业内最高的EPON/GPON/10GE/10GEPON端口密度，T比特级交换网提供向未来40G/100G交换和接入平台平滑升级的能力，业内首创的基于64位多核处理器和高性能AISC的全分布式业务处理架构，提供IPv4/IPv6业务线速转发能力、运营级安全特性和无以伦比的业务性能，具备高可靠性、高扩展性、强大的业务能力可以满足各种网络核心层的建设要求。
HZW32T-04
☐4RU超紧凑机箱，半槽位高密度线卡
☐1+1主控冗余1+1电源冗余
☐热拔插风扇框，智能转速和温度控制
☐共6槽位，4线卡业务槽，2主控交换槽
☐最大同时提供32个EPON和24个千兆口
☐未来插入新板卡提供EPON/10GEPON混插
☐ 1.6Tbps超宽背板，向40G/100G平滑升级
☐转发和控制双网双平面，全分布式业务处理
☐IPv4/IPv6和MPLS硬件线速转发能力
☐整机满负荷功耗小于350W
●产品特性
超高性能的业务转发
•全系列T比特级背板，未来平滑40G/100G
•超高性能的Crossbar二级分布式核心交换网
•硬件支持的IPv4/IPv6/MPLS线速转发能力
丰富的L2/L3业务处理
•MPLS二三层VPN和VPLS
•BGP/OSPF/RIP/多种静态路由器协议
HZW04F-P型ONU产品全面遵循IEEE 802.3-2005和中国电信EPON设备技术要求V2.1，具有电信级可运营、可管理、易维护的特点，是一款兼容VoIP电话的EPON HGU（家庭网关）设备，为客户提供宽带连接，为用户提供数据、语音、视频等多种业务。
产品特性：
●符合IEEE802.3ah标准和CTC V2.1技术要求。
●支持以太网业务二层交换和上下行业务的线速转发。
●支持帧过滤和抑制。
●支持标准的802.1Q Vlan功能，支持VLAN 转换。
●支持4094个VLAN（802.1Q）。
●支持动态带宽分配功能（DBA）。
●支持QoS，包括业务流分类、优先级标记、排队及调度、流量整形和流量管制等。
●支持IGMP Snooping。
●支持以太网端口限速、环路检测。
●支持断电告警。
●支持远程复位和重启功能
●支持恢复出厂参数功能
●支持数据加密
● ONU支持基于MAC地址接入认证
●支持状态检测和故障上报功能
●支持电源防雷和业务端口防雷。
● VoIP支持SIP/H.248软交换协议。
●强大的QoS能力，保障多业务环境下的VoIP、IPTV等关键业务服务质量
端口特性：
●1个PON口
●4个10/100M以太网口
●2个FXS口，可以接2部电话机。
