车载式甲烷断电仪瓦斯断电仪

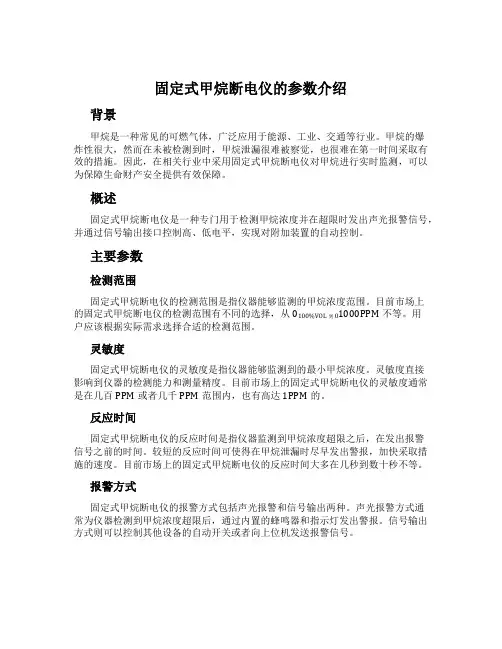

固定式甲烷断电仪的参数介绍
固定式甲烷断电仪的参数介绍背景甲烷是一种常见的可燃气体，广泛应用于能源、工业、交通等行业。
甲烷的爆炸性很大，然而在未被检测到时，甲烷泄漏很难被察觉，也很难在第一时间采取有效的措施。
因此，在相关行业中采用固定式甲烷断电仪对甲烷进行实时监测，可以为保障生命财产安全提供有效保障。
概述固定式甲烷断电仪是一种专门用于检测甲烷浓度并在超限时发出声光报警信号，并通过信号输出接口控制高、低电平，实现对附加装置的自动控制。
主要参数检测范围固定式甲烷断电仪的检测范围是指仪器能够监测的甲烷浓度范围。
目前市场上1000PPM不等。
用的固定式甲烷断电仪的检测范围有不同的选择，从0100%VOL到0户应该根据实际需求选择合适的检测范围。
灵敏度固定式甲烷断电仪的灵敏度是指仪器能够监测到的最小甲烷浓度。
灵敏度直接影响到仪器的检测能力和测量精度。
目前市场上的固定式甲烷断电仪的灵敏度通常是在几百PPM或者几千PPM范围内，也有高达1PPM的。
反应时间固定式甲烷断电仪的反应时间是指仪器监测到甲烷浓度超限之后，在发出报警信号之前的时间。
较短的反应时间可使得在甲烷泄漏时尽早发出警报，加快采取措施的速度。
目前市场上的固定式甲烷断电仪的反应时间大多在几秒到数十秒不等。
报警方式固定式甲烷断电仪的报警方式包括声光报警和信号输出两种。
声光报警方式通常为仪器检测到甲烷浓度超限后，通过内置的蜂鸣器和指示灯发出警报。
信号输出方式则可以控制其他设备的自动开关或者向上位机发送报警信号。
结论固定式甲烷断电仪是一种非常重要的安全设备，对于保障人们的财产安全和生命安全起到了至关重要的作用。
当然，在实际应用中，不同的用户应该根据自身需求选择不同的仪器规格，以实现最优的监测效果。
煤矿用车载式甲烷断电仪的设计
煤矿用车载式甲烷断电仪的设计林雪华【期刊名称】《《机电工程技术》》【年(卷),期】2019(048)009【总页数】4页(P226-229)【关键词】甲烷断电仪; 红外接收; 控制电路; 信号处理; 抗震设计【作者】林雪华【作者单位】山西晋煤集团赵庄煤业有限责任公司山西晋城 048006【正文语种】中文【中图分类】TD680 引言我国是能源大国，而煤炭资源又是主要能源。
随着煤矿装备技术的不断升级改造，煤炭产量也以惊人的速度逐年增加，在煤炭开采过程中瓦斯的涌出量也越来越多，为了保障安全生产，防止瓦斯超限工作，在胶轮车、采煤机、千米钻机等防爆机车（机组）上安装了车载式甲烷断电仪［1］。
传统的甲烷断电仪采用功能简单、功耗较高、运算速度较慢的单片机作为主控芯片，信号传输方式为频率信号，抗干扰能力较差。
按照国家煤矿安监局《煤矿安全监控系统升级改造技术方案》文件精神“将模拟量传输升级为数字传输”，本文设计的甲烷断电仪采用市面上最新型的智能控制芯片作为主控芯片，功能丰富多样、功耗低、运算速度快，同时将信号传输方式由频率信号改为数字信号，进一步提高了抗干扰能力。
1 系统总体设计车载式甲烷断电仪主要由主控芯片、电源电路、报警电路、显示电路、红外接收电路、断电控制电路及RS485电路等组成［2］。
如图1所示。
甲烷传感器将检测到的甲烷浓度通过RS485接口传输给甲烷断电仪，断电仪对接收到的甲烷浓度进行分析判断，当浓度高于设置的报警值时，发出报警信号，当浓度高于设置的断电值时，断开机车（机组）的供电系统。
图1 工作原理框图2 系统硬件设计（1）主芯片电路主芯片选用STM32F103RCT6智能芯片，功耗低，运算处理速度快，引脚功能丰富，外接8 MHz的晶振，给芯片提供工作时钟，同时在芯片的供电引脚和接地引脚间接0.1μF的旁路电容，起到去耦滤波的作用，电路图如图2所示。
图2 主芯片电路原理图（2）供电电路断电仪的输入电压为交流127 V或者直流24 V，如果输入电压为交流127 V，则需要通过一个AC／DC模块，将交流127 V转换为直流24 V，24 V电压通过转压芯片输出两路电压，一路为18 V，通过本安处理，输出本安18 V电压给甲烷传感器供电，一路为5 V，给继电器等其他元器件供电，同时5 V电压再次通过转压芯片输出3.3 V电压给系统主芯片及其他芯片供电［3］，如图3所示。
车载式甲烷报警断电检测仪设计
维普资讯
河
海
大
学
常
州
分
校
学
报
２０ ０ ６年 １ ２月
的参 数设 定后 ， 只要 甲烷 的体积分 数 超 出设 定值 ， 检测 仪就 会发 出声 光报 警信 号 以及断 电请求 ． ２１ 甲烷 传感 器及 甲烷体 积分 数 的检测 原理 ． 甲烷 传感 器 采用 Ｌ Ｋ 系列催 化 元件 ．由于机 车 工作 时 振 动厉 害 ． Ｘ 因此在 Ｌ Ｋ系列 中选 用工 作 电源 电压为 Ｄ ． Ｖ．０１ 工 作 电流 为 Ｘ Ｃ２４ ４ ． Ｖ． － ２ ０ｍ 的催化元 件． 元件具有 稳定性 高 、 ０ Ａ 该 重复性 好 、 精度 高 、 响应 速度 快等特 点 ．且其输 出与 甲烷 的体 积分数 成正 比．由于该元件 的工作 电流 较大 。 因此仪器 的抗 振动能力得 到提高 ， 增强 了仪 器测量 的可靠性 ．
扰 能力 和智 能化 程 度均 很低 ．因此 。 制 开发 高可 靠 性 、 研 低功 耗 、 精 度 的智 能型 甲烷 检 测仪 不 仅具 有很 高 高
的应 用 价值 ， 且 对促 进 国 内煤 炭行 业 安全 生产 具 有 重要 的 现实 意 义．本 文作 者根 据 用户 要求 设计 了一 种 而 煤矿 井 下蓄 电池 电机 车 使用 的车载 式 甲烷 报 警 断 电检测 仪 ． 其主 要功 能是 实 时检 测矿 井 空气 中 甲烷 的体 积
车载式 甲烷报警断 电检 测仪设计
张金 波 ，孙 洁 ， 曹爱 华 ，王 丽红
（．河 海 大 学 计 算 机 及 信 息 工 程 学 院 ，江苏 常 州 １ ２ ３ ２ ；２ １ ０ ２ ．常 州邦 威 电子 科 技 有 限 公 司 ，江 苏 常州 ２ ３２ ） １ ０ ２
车载式甲烷断电仪装置使用说明书
±0.30
3.2 装置各关联设备之间的信号误差应小于满量程的±0.5%。
3.3 主机与传感器的传输距离不小于 100m (用单芯截面积为 1.5mm2的传输电缆)。
3.4 主机至传感器之间控制执行时间应不大于 2s。
3.5 装置的报警点、断电点和解锁点的设定范围及误差应符合表2的规定。
表2 设定点名称、范围及误差
接电机车 控制器
+ K+
- K-
D1+
蓄电池组
D2+
6 电源箱 5
+ D1 + D2 --
防爆 插销
D2D1-
1
KM2
2
3
KM1
+
KM
本安电源 安全栅
S 手动
4
接传感器 + 15V - GND XH
接电机车 控制器 + K1+ - K1+ K2+ - K2-(不走电源箱)
图 5 双电源供电采用串并联接法 2、通电检查和功能试验
2.10.开机延时：0～255s 可选，出厂设置在 60s 。
3.性能要求
3.1 装置的甲烷测量范围为（0.00～4.00）%CH4，其基本误差符合表 1 的规定。
表 1 甲烷浓度的基本误差
甲烷浓度，%CH4 0.00～1.00
基本误差，%CH4 ±0.10
＞1.00～2.00
±0.20
＞2.00～4.00
7
2.00%CH4 标准气样和流量计等工具，对传感器的零点和精度进行检查和调整。 正常情况下，以后每隔一周应复查一次。
六、注意事项
1、“严禁带电开盖” 2、只有经过专门培训的专职人员才可对断电仪和传感器进行通电检查、功能试 验、精度校准、安装和调试等工作。
矿用车载式甲烷断电仪技术规格书
矿用车载式甲烷断电仪技术规格书技术规格书: 矿用车载式甲烷断电仪1. 引言矿用车载式甲烷断电仪是用于煤矿及其他有甲烷气体存在的地下矿井的车辆上的安全设备。
本技术规格书旨在详细描述该断电仪的性能、特点和规范。
2. 技术参数2.1 工作环境温度：-20℃至50℃2.2 相对湿度：不大于90%2.3 额定电压：24V2.4 额定电流：5A2.5 响应时间：不大于1秒2.6 防爆等级：防爆型符合GB3836.1标准，IP65防护等级2.7 重量：不超过5kg3. 设备结构3.1 设备由甲烷传感器、断电控制模块、报警灯、声光报警器和电源模块组成。
3.2 甲烷传感器：采用高精度传感器，能够准确检测到矿井空气中的甲烷浓度，并将信号传输给断电控制模块。
3.3 断电控制模块：根据甲烷传感器的信号，控制车辆断电，确保车辆及其电动系统安全。
3.4 报警灯：当检测到甲烷浓度超过预设阈值时，报警灯将亮起，提醒车辆操作员及时采取措施。
3.5 声光报警器：当甲烷浓度超过预设阈值时，声光报警器将发出强烈的声音和光闪烁，以提醒周围人员注意安全。
3.6 电源模块：提供24V电源，确保断电仪正常工作。
4. 性能特点4.1 高灵敏度：采用高精度传感器，能够迅速响应煤矿甲烷气体的变化。
4.2 快速断电：断电控制模块响应时间不大于1秒，实现快速断电，确保车辆及人员安全。
4.3 可靠性：采用防爆型设计，符合国家相关安全标准，确保设备在恶劣环境下的可靠性。
4.4 易安装：设备小巧轻便，可方便地安装在车辆内部，不占用额外空间。
4.5 易操作：设备配备报警灯和声光报警器，操作简单直观，提醒车辆操作员及周围人员安全意识。
5. 使用方法5.1 将断电仪装置安装在车辆内部，并将其与车辆电源连接。
5.2 在设备上预设甲烷浓度阈值。
5.3 当信号超过预设阈值时，断电控制模块将立即切断车辆电源，停止车辆运行。
5.4 同时，报警灯和声光报警器将启动，提醒车辆操作员以及周围人员及时撤离或采取安全措施。
贵州省煤矿特种作业人员安全监测监控作业人员考试模拟试题(100题)含答案
贵州省煤矿特种作业人员安全监测监控作业人员考试模拟试题（100题）1、（判断题）掘进巷道必须采用矿井全风压通风或局部通风机通风。
参考答案：正确2、（判断题）煤矿企业应当向从业人员如实告知作业场所和工作岗位的危险因素、防范措施以及事故应急措施。
参考答案：正确3、（判断题）量程是指传感器能正常工作时的最小测量值与最大测量值之间的范围。
参考答案：正确4、（判断题）若盲巷是无瓦斯涌出岩巷，不封闭也不会导致事故。
参考答案：错误5、（判断题）甲烷浓度超过矿用低浓度载体催化式甲烷传感器测量范围上限时，传感器应具有保护载体催化元件的功能，并应使传感器的显示值和输出信号值均维持在超限状态。
参考答案：正确6、（判断题）对于烧伤人员的急救要点可概括为：灭、查、防、包、送5个字。
参考答案：正确7、（判断题）新的安全监察体制的建立，改变了长期以来政企不分，在安全管理上重管理轻监督的现象。
参考答案：正确8、（判断题）高瓦斯矿井进风的主要运输巷道内使用架线电机车时，瓦斯涌出巷道的下风流处，甲烷传感器报警浓度、断电浓度、复电浓度分别是：≥0.5%CH4、≥1.0%CH4、<0.5%CH4。
参考答案：错误9、（判断题）矿井安全监控系统软件断电查询，是指根据输入的查询时间，矿井安全监控系统软件，将查询期间内断电的全部模拟量和开关量列表显示或打印。
参考答案：正确10、（判断题）举报已被责令关闭、停产整顿、停止作业，而擅自进行生产的煤矿，经核查属实，给予举报人奖励。
参考答案：正确11、（判断题）生产经营单位的从业人员不服从管理，违反安全生产规章制度或者操作规程的，由生产经营单位给予批评教育，依照有关规章制度给予处分。
参考答案：正确12、（判断题）掘进巷道可以使用3台以上（含3台）的局部通风机同时向1个掘进工作面供风。
参考答案：错误13、（判断题）单纯的煤尘与空气混合气体不会发生爆炸，一定要有瓦斯掺入混合气体才会爆炸。
参考答案：错误14、（判断题）2004年12月18日，蹬钩工龙某在井下1203工作面作业时，擅自开动绞车，使下放的两节重车撞到停在空车道上的车斗，将掘进区爆破工庄某挤死，属于重大责任事故罪。
车载式甲烷报警断电仪工作中故障分析和维护保养
车载式甲烷报警断电仪工作中故障分析和维护保养胡吉辉（鹤岗矿业集团公司兴安煤矿，黑龙江鹤岗154102）摘要矿井轨道运输巷道中使用的特殊防爆型蓄电池电机车上安设甲烷报警断电仪，当电机车所在的位置甲烷浓度达到预置的数值时，传感器能发出声光报警信号，若达到另一个甲烷浓度预置权值时，能报警切断电机车控制器主机电源，避免电机车再向危险区域行驶，因此车载式甲烷报警断电仪日常要加强检查和维护才能保证其装置正常工作。
关键词断电仪故障分析维护保养中图分类号TD77+2文献标识码CThe fault analysis and maintenance of Vehicular methane power for alarm in the workHu Ji－hui（The Xingan coal mine of Hegang Mining Group Company，Heilongjiang Hegang154102）Abstract The use of rail transport tunnel mine special explosion－proof motor vehicle battery power meteralarm erection of methane；When the electric locomotives of methane to preset values in a concentration，sensors could send a signal of audible visual type．If the methane concentration to another preset weights，they can cut off the motor car alarm hostcontroller power，to avoid the danger zone again driving the motor vehicle．Therefore，vehicle－mounted power meter of methane alarm routine to strengthen inspection and maintenance to ensure their devices to work properly．Key words Power meter Failure Analysis MaintenanceDJB4C—150（250）型车载式甲烷报警断电仪在鹤岗矿业集团得到普遍使用。
瓦斯断电仪
瓦斯断电仪/甲烷报警断电仪(国产)型号:HSY6-DJ4G 瓦斯断电仪/甲烷报警断电仪(国产)HSY6-DJ4G一台主机一个传感器独立使用主要功能技术参数(一)防暴型式：矿用隔壁兼本安型，防暴标志：Exd[ib}I(二)仪器主要功能：1、传感器和主机同时以三位数码(LED)显示被测甲烷浓度。
2、传感器具备独立声光报警功能。
传感器声光报警由传感内部预置功能。
传感器声光报警由传感内部预置报警阈值控制(调拨码开关)，报警阈值有四种：0.5%CH4、1.0%CH4、1.5%CH4、不控。
3、对外控设备的断电与复电通过主机闭锁与解锁预置开关控制。
本仪器出厂时间闭锁值为1.5%CH4，解锁值为0.5%CH4。
4、仪器失电或故障期间，被控设备开关均被闭锁。
5、仪器初送电1分钟期间，所有被控设备开光均被闭锁。
6、主机在接收不到传感器送出信号期间，控制逻辑其为超过相应闭锁阈值，自动断被控设备电源。
7、仪器具备“人工解锁”开光，可在特殊情况下恢复对被控制设备供电(主机显示板背面拨码开关)。
(三)主要系统参数1、使用环境(1)温度：0～40℃(2)相对湿度：≤96%；(25℃)(3)大气压力：86～110KPa；(4)具有沼气及煤尘爆炸危险的矿井下等场所。
(5)环境中无足以腐蚀或破坏绝缘的蒸汽、气体或尘埃；安装地点无滴水或淋水。
2、电压：AC660V或AC380V/1A或AC660V/0.5A；3、输出触点容量为AC380V/1A或AC660V/0.5A；4、配接设备：由淮南市松江电子有限责任公司生产的GJ4-100传感器。
防暴标志：ExibdI,连接电缆长度≥1Km，分布电容〈0.1uF/Km，分布电感〈1mH/Km。
5、主机与传感器之间最大输出距离不小于1Km。
6、挂接甲烷传感器端口输出本安电源：电压：DC180.3V，工作电流：150mA。
7、标准信号输出：根据用户需要，传感器还可以加配标准信号输出板。
标准信号输出有二种可供选择：(1)频率：200～1000HZ；(2)电流：1～5mA；8、测量范围及误差：(1)测量范围：0～4%CH4(2)测量误差：0～1%CH4时0.1；1～2%CH4时0.2；2～4%CH4时0.3；9、显示误差：仪器面板上显示甲烷传感器输入的甲烷浓度值，起显示值与甲烷传感器显示值的误差0.01%CH4。
甲烷断电仪及甲烷传感器检修管理制度
甲烷断电仪及甲烷传感器检修管理制度甲烷断电仪及甲烷传感器是用于检测和监测甲烷气体浓度的重要设备。
为了确保其正常运行和准确性，制定并执行甲烷断电仪及甲烷传感器检修管理制度是必要的。
以下是一个关于甲烷断电仪及甲烷传感器检修管理制度的示例，供参考。
一、目的本管理制度的目的是规范甲烷断电仪及甲烷传感器的检修工作，确保其正常运行和准确性，降低事故风险，保障工作环境和工人的安全。
二、适用范围本管理制度适用于所有搭载甲烷断电仪及甲烷传感器的设备和系统。
三、检修责任2.检修人员：由具备相关专业知识和经验的技术人员担任。
四、检修周期1.技术要求：根据甲烷断电仪及甲烷传感器的技术要求和标准，制定相应的检修周期。
2.定期检修：每个设备和系统应按照预定的周期进行定期检修，确保其正常运行和准确性。
五、检修内容1.外观检查：检查甲烷断电仪及甲烷传感器外部是否有损坏、松动或腐蚀等情况。
2.内部清洁：定期清洁甲烷断电仪及甲烷传感器内部的灰尘和杂物，确保其敏感元件的正常工作。
3.信号校准：根据标准要求，进行甲烷断电仪及甲烷传感器信号的校准，确保其测量结果的准确性。
4.功能检测：对甲烷断电仪及甲烷传感器的功能进行全面检测，确保其正常运行和故障报警的有效性。
5.记录和统计：对每次检修的具体内容、时间和结果进行详细记录和统计，便于追踪和分析设备状态。
六、保养维护1.定期保养：根据甲烷断电仪及甲烷传感器的要求，进行保养工作，包括清洁、润滑等。
2.过程监测：定期对甲烷断电仪及甲烷传感器的运行和工作状态进行监测，如若发现异常及时处理。
七、备件管理1.质量要求：备件必须符合甲烷断电仪及甲烷传感器的技术要求和标准，确保其性能和使用寿命。
2.贮存管理：备件应按照规定的条件和方法进行贮存，避免受潮、污染或损坏。
八、培训和考核1.培训要求：对负责甲烷断电仪及甲烷传感器检修工作的人员进行培训，确保其具备必要的专业知识和技能。
2.考核评估：定期进行对相关人员的技能和知识进行考核和评估，及时发现和纠正问题。
甲烷断电仪注意事项
甲烷断电仪注意事项
(1)甲烷断电仪在下井使用前必须在地面进行通电检查和功能试验。
经确认各项功能正确无误，断电仪运行稳定正常后，方可下井安装、使用。
井下安装后，应严格检查接线是否有误，确认无误后方可通电运行。
运行l一2天后即进行复查和调整。
一般情况下，每隔一周就应进行一次检测，以保证断电仪测量准确、动作无误、功能正常。
(2)甲烷断电仪必须定期进行调试、校正，每月至少一次。
每7天必须使用校准气样和空气样调校1次。
每7天必须对甲烷超限断电功能进行测试。
(3)必须每天检查甲烷断电仪及电缆是否正常，使用便携式甲烷检测报警仪或便携式光学甲烷检测仪与甲烷传感器进行对照，并将记录和检查结果报检测值班员；当两者读数误差大于允许误差时，先以读数较大者为依据，采取安全措施并必须在8h内对2种设备调校完毕。
(4)甲烷断电仪必须安设在顶板坚硬支护完好的地点，悬挂必须牢固安全，每班指定专人管理、维护。
(5)解锁开关必须使用专门的解锁钥匙，不可用其它工具强行操作。
(6)对甲烷断电仪进行搬运、检修及故障处理时必须切断甲烷断电仪输入电源并严防强烈震动和撞摔，打开断电仪上盖时，防止拉断机内连线及损坏机内元件。
(7)断电仪的防爆面要特别注意保养。
因拆除重新装配时，要注意防爆面的清洁。
(8)经常清洗断电仪上的灰尘，特别是传感器的粉末冶金罩和防风防护罩。
清洗时要注意保护催化元件。
(9)甲烷断电仪主机与甲烷传感器之间的连接必须使用专用阻燃电缆或光缆，甲烷断电仪之间的输入、输出信号必须是本质安全型信号。
20130131机载断电仪管理规定
张煤机〔2013〕131号关于印发《张集矿机（车）载式甲烷断电仪管理规定》的通知各科、部、室、所、处、区、队、厂、中心，二水平项目部，集团公司在矿施工单位：为加强机载及车载式甲烷断电仪使用管理，按照集团公司有关文件要求，结合我矿实际，特制定《张集矿机（车）载式甲烷断电仪管理规定》。
现印发给你们，请各单位认真贯彻执行。
2013年8月12日张集矿机（车）载式甲烷断电仪管理规定为加强机载及车载式甲烷断电仪使用管理，按照集团公司有关文件要求，结合我矿实际，特制定本规定。
一、适用范围本规定适用于采煤机、综掘机的机载式甲烷断电仪，以及需要进入回风巷的电机车甲烷断电仪。
二、责任划分（一）运输一、二区负责电机车车载式甲烷断电仪的安装、维护工作。
（二）综采一、二、三队及综采准备一、二队负责采煤机机载式甲烷断电仪的安装、维护工作。
（三）综掘机使用单位负责综掘机机载式甲烷断电仪的安装、维护工作。
（四）机电修配中心负责入井前采煤机、综掘机机载式甲烷断电仪的安装工作。
（五）监控一、二队负责对采煤机、综掘机、电机车的机载式及车载式甲烷断电仪的建档、调校及试断电工作。
（六）通风防突科负责对采煤机、综掘机、电机车的机载及车载式甲烷断电仪的报警点、断电点、停止报警点及复电点的整定工作。
（七）安监处、机电管理科负责机载式及车载式甲烷断电仪的检查工作。
三、管理要求（一）由监控一、二队负责按照要求每周对井下采煤机、综掘机、电机车的机载及车载式甲烷断电仪调校1次，调校时做好记录，使用单位责任人签字。
（二）监控一、二队对机载式或车载式甲烷断电仪进行调校时，必须提前一天办理申请，在矿调度会上由调度所、安监处、通风防突科、机电管理科及使用单位签字，经矿总值班批准后方可生效。
使用单位必须安排好电工配合监控队做好调校工作。
（三）使用单位必须每天对机（车）载式甲烷断电仪进行检查维护，并确保监测准确，断电可靠。
（四）使用单位必须在机（车）载式甲烷断电仪处吊挂或粘贴牌板，牌板上写明使用地点、报警点、断电点、停止报警点及复电点、调校日期及调校人。
无线车载甲烷报警断电仪的研制
监控 分站 经工业 以太 网平 台 到地 面 中心站 通 讯部 分
及 主控软 件是 原 安 全 监控 系统 成 熟 的技 术 ， 不 重 将 复介 绍 ） 。
大 ， 防止瓦 斯 超 限作 业 ， 采煤 机 、 进 机上 安 设 为 在 掘
了车载 甲烷 报警 断 电仪 。但是 ， 由于环 境 因素 ， 电 断
摘
要 ： 过对 单 片机和 无线 通讯技 术 的研 究 ， 通 设计 出一种新 型无 线车载 甲烷 报 警 断 电仪 。介 绍 了
该 断 电仪 的组 成和 功能 ， 以及解 决 的关键 技术 。结 果表 明 ， 断 电仪 能够 实 时监测 采掘 工 作 面 的瓦斯 浓 该 度 变化 ， 实现 瓦斯 电 闭锁 ， 同时将采 集数据 通 过 无线 方 式传 输 到地 面 中心 站 ， 极大 地提 高 了矿 井信 息 化
水平 。
关键词 ： 车载 ； 无线通 讯 ； 甲烷报 警 断 电仪 ； 研制
中 图分 类号 ：Ｄ ６ Ｔ ７
文 献标 志码 ： Ｂ
文章 编号 ：０ ８ ４ ９ （ ０ ０ ０ ０ ３ ０ １０ — ４ ５ ２ １ ）５— ０ ９— ２
随着煤矿 现 代 化 装 备 技 术及 矿井 技 术 改 造 ， 煤 炭产量 迅猛提 高 ， 掘 工 作 面 瓦 斯 涌 出 量 也逐 渐 增 采
如 甲烷浓 度 、 否 断 电 、 直 流 供 电等 信 号 就 地 显 是 交
示、 控制 ， 时通过无 线装 置将 监 测数 据 实 时发送 给 同 井 下监控 分站 ， 用 Ｒ ４ ５智 能 接 口通讯 协 议 接 人 采 Ｓ８
线 的方式传 送 给 通信 分 站 ； 隔爆 兼 本 安 电源 箱 把采
仪 功能 简单 ， 只能实 现报 警断 电 ， 采掘 工作 面工作 地
2023年煤矿安全监测监控试题及解析及煤矿安全监测监控证考试
2023 年煤矿安全监测监控试题及解析及煤矿安全监测监控证考试1、【推断对错】量程为0~100×10⁻⁶CO 的煤矿用电化学式一氧化碳传感器，一氧化碳浓度恒定时，传感器显示值或输出信号值〔换算为一氧化碳浓度值〕变化量不超过2×10⁻⁶CO。
( √ 〕2、【推断对错】煤与瓦斯突出矿井采煤工作面进风巷,甲烷传感器报警浓度、断电浓度、复电浓度分别是：≥0。
5％CH₄、≥0.5％CH₄、〉0。
5%CH ₄。
〔√〕3、【推断对错】当矿井安全监控系统监测的模拟量大于或等于报警门限时，监控系统软件自动将超限时刻及当前数值在屏幕上列表显示,显示内容包括：地点、名称、监测值等。
( √〕4、【推断对错】矿井安全监控系统甲烷传感器应垂直悬挂，距顶板(顶梁、屋顶)不得大于 500mm 。
( ×〕5、【推断对错】煤矿用设备开停传感器的输出信号负载阻抗一般应不大于10kΩ。
〔×〕6、【推断对错】采煤工作面承受串联通风时 ,被串工作面的进风巷必需设置甲烷传感器。
〔√〕7、【推断对错】具有声光报警功能的煤矿井下环境监测用传感器，在距其5m 远处的声响信号的声压级应不小于80dB ，光信号应能在黑暗环境中20m 处清楚可见.〔×〕8、【推断对错】采区回风巷，甲烷传感器报警浓度、断电浓度、复电浓度分别是：≥1.0%CH₄、≥1。
5％CH₄、〈1.0%CH ₄.( ×〕9、【推断对错】采区回风巷、一翼回风巷及总回风巷的测风站，应设置风速传感器，主要通风机的风硝应设置压力传感器 ;瓦斯抽放泵站的抽放泵吸入管路中，应设置流量传感器、温度传感器和压力传感器。
利用瓦斯时,还应在输出管路中设置流量传感器、温度传感器和压力传感器。
( √〕10、【推断对错】掘进巷道必需承受矿井全风压通风或局部通风机通风。
( √)11、【推断对错】催化燃烧式甲烷传感器一般只用于检测凹凸浓度甲烷。
( ×〕12、【推断对错】煤巷、半煤岩巷和有瓦斯涌出的岩巷掘进工作面，必需在工作面及其回风流中设置甲烷传感器。
车载式瓦斯报警断电仪
车载式瓦斯报警断电仪
型号：DJB4C-150
产品简介:
车载式瓦斯报警断电仪是安装在矿用防爆型蓄电池电机车上的监视瓦斯含量且有断电功能的仪器，能连续自动地检测机车所在位置的瓦斯浓度，当浓度超过标定的警戒值时仪器便发出声光报警信号；当浓度达到或超过预定的断电值时仪器能自动切断电源，使机车停止运行实现瓦斯闭锁。
在特殊情况需要开动机车时，仪器具有手动解锁功能。
仪器由主机和传感器两部分组成，可适应于各种矿用防爆蓄电池电机车使用。
技术参数
量程：0-4%CH4
测量范围：0.00～1.00
误差：±0.10
报警方式：间歇声光报警
报警声级强度：≥80dB
光能见度：≥20m
报警断电设定：（设定范围：0.10%～2.5%CH4误差：±0.10%CH4）
工作电压：12V直流本质安全电源
工作电流：600mA
最高输入电压Ui：13V
最大输出电流Ii：610mA
主机输入电源：48V-150V DC和100V-250V DC范围内选定，内部直流接触器根据不同电压等级选用相应型号规格
主机输出电源：12V/600mA直流本质安全电源
最高输出电压U0：13V
最高输出电流I0：610mA
外形尺寸（长×宽×高）：传感器240×210×130（mm）重量：＜10kg
断电仪主机：352×240×303（mm）重量：＜45kg
组成：断电仪由车载式甲烷传感器或甲烷传感器与车载式甲烷报警断电仪主机组成。
Q_HNMA018-2015DJB4C-150(250)Z车载式甲烷报警断电仪主机
Q/HNMA 湖南煤矿安全装备有限公司企业标准Q／HNMA 018－2015代替Q／MAH 018－2010DJB4C-150(250)Z车载式甲烷报警断电仪主机2015-05-01 发布2015-06-01 实施湖南煤矿安全装备有限公司发布Q/HNMA 018-2015前 言为规范DJB4C-150(250)Z车载式甲烷报警断电仪主机，保证DJB4C-150(250)Z车载式甲烷报警断电仪主机安全可靠，促进煤矿安全生产，根据国家有关法律和标准的要求，制定本标准。
本标准贯彻、实施了GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写》。
防爆部分执行了最新标准GB 3836-2010。
本标准于2010年5月1日首次发布，2010年6月1日首次实施。
本标准于2015年5月1日第二次发布，2015年6月1日第二次实施。
本标准由湖南煤矿安全装备有限公司提出。
本标准由湖南煤矿安全装备有限公司起草并负责解释。
本标准主要起草人：王利辉、龙文彬。
本标准批准人：郭建湘。
IQ/HNMA 018-2015目 次1 范围 (1)2 规范性引用文件 (1)3 分类与命名 (1)4 技术要求 (2)5 试验方法 (5)6 检验规则 (8)7 标志 (9)IIDJB4C-150(250)Z车载式甲烷报警断电仪主机1 范围本标准规定了DJB4C-150(250)Z车载式甲烷报警断电仪主机产品分类、技术要求、试验方法、校验规则、标志、包装、运输和贮存。
本标准适用于DJB4C-150(250)Z车载式甲烷报警断电仪主机（以下简称主机）。
2 规范性引用文件下列文件中的条款通过本标准中的引用而成为本标准的条款。
凡是注明日期的引用文件，其随后所有的修改（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本标准。
GB/T 191－2008 包装储运图示标志GB/T 2423.1－2008 电工电子产品环境试验第2部分：试验方法 试验A：低温GB/T 2423.2－2008 电工电子产品环境试验第2部分：试验方法 试验B：高温GB/T 2423.4－2008 电工电子产品环境试验第2部分：试验方法试验Db：交变湿热(12h+12h循环)GB/T 2423.5－95 电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击GB/T 2423.10－2008 电工电子产品环境试验第2部分：试验方法 试验Fc：振动(正弦)GB 3836.1－2010 爆炸性环境第1部分：设备通用要求GB 3836.2-2010 爆炸性环境第2部分：由隔爆外壳“d” 保护的设备GB 3836.4－2010 爆炸性环境第4部分：由本质安全型“i”保护的设备GB 4208－2008 外壳防护等级（IP代码）GB/T 9969－2008 工业产品使用说明书总则GB/T 10111－2008 随机数的产生及其在产品质量抽样检验中的应用程序AQ 1043-2007 矿用产品安全标志标识MT282－1994 煤矿用移动式甲烷断电仪通用技术条件MT/T154.10－1996 煤矿用安全仪器仪表产品型号编制方法和管理办法MT/T1078－2008 矿用本质安全输出直流电源3 分类与命名3.1分类主机属于移动式设备。
甲烷断电仪的接线流程与注意事项
甲烷断电仪的接线流程与注意事项下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!甲烷断电仪的接线流程与注意事项1. 简介甲烷断电仪是一种用于检测甲烷气体浓度并在达到预定阈值时自动切断电力的设备。
DJC4.0660-Z矿用车载甲烷断电仪主机的设
ＤＪＣ４ ０／６６０ Ｚ矿用车载甲烷断电仪主机的设计胡智芳１，２（１ 中煤科工集团重庆研究院有限公司 ２ 重庆安标检测研究院有限公司）摘 要：ＤＪＣ４ ０／６６０ Ｚ矿用车载甲烷断电仪主机采用交直流切换的供电方式，设计主要以ＧＤ３２Ｆ１０３ｃ８ｔ６芯片为核心，其主要功能是对报警点、断电点同时进行设定控制，并将传感器在采掘面采集到的甲烷浓度的信号转换为甲烷实际浓度显示值，该主机还带有两路ＤＣ２４Ｖ的本安电源输出。
关键词：煤矿；甲烷；断电仪；设计０ 引言由于我国煤炭经济的高速发展，煤矿的安全生产事故也随着不断增加，因此煤矿安全生产引起高度重视。
煤矿安全生产事故中的瓦斯事故尤为频繁，时刻威胁着煤矿的生产安全，时刻威胁着矿井人员的生命及煤矿的财产安全，所以寻找一种能对瓦斯进行实时测量与监控，并及时进行预警及控制对煤矿安全生产具有非常重要意义。
甲烷断电仪主机通过测量甲烷浓度、逻辑判断和执行输出三个部分完成预定的报警、断电控制功能，它的产生给矿井安全生产带来好消息，很快便成为矿井安全生产最重要的辅助设备。
然而，目前应用在煤矿辅助运输设备单轨吊车上的车载式甲烷断电仪主机大部分存在检测精度和可靠性不高的弱点；其次，在断电控制技术上，由于目前使用的大多车载式甲烷断电仪主机采用的是电磁继电器，在应用中有明显的延时长、可靠性低的缺点，使得煤矿安全生产中瓦斯事故仍得不到保证。
针对目前这种车载式甲烷断电仪主机的测量精度不高、断电控制可靠性不高、通信功能不完善及电源供电等问题［１］，本文做如下研究内容：检测甲烷浓度的检测头选择基于半导体激光器的光谱吸收的原理；数据通信功能部分选择ＲＳ ４８５总线、ＲＪ４５网口通信技术实现的主机；断电控制部分选择新型固态继电器，大大提升可靠性。
围绕ＧＤ３２Ｆ１０３ｃ８ｔ６芯片的架构，设计甲烷浓度检测、电源缓启动、交直流切换、断电控制、声报警、数据传输、显示以及本安电源输出等硬件电路。
通过试验证明［２－４］，这款主机达到设计要求，完善功能需求，实现稳定可靠的运行；另外，外部电源和备用电源的切换供电，实现完成甲烷浓度的检测、可靠的断电控制以及声光报警、可靠的通信、甲烷浓度上传等功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
车载式甲烷断电仪/瓦斯断电仪
型号：ZYCDJC4/200
ZYCDJC4/200车载式甲烷断电仪,适用于煤矿中有瓦斯和煤尘爆炸危险的场合,与配接设备GJ41煤矿用低浓度甲烷传感器配接,安装在蓄电池机车上，能连续自动检测电动检测机电车所在位置的瓦斯浓度，当瓦斯浓度达到或超过预置断电值时，断电仪立即断电（切断电机车用电），以确保生产安全。
当瓦斯浓度回落到预置解锁以下时，断电仪自动解锁（恢复电机车用电），并继续进行监控。
断电后在特殊情况下需要开动电机车时，必须使用专用工具操作，才能强行送电（手动解锁）。
断电仪设计为矿用隔爆兼本质安全型（Exd[ib]I）,由电机车蓄电池供电。
配接传感器为矿用本质安全兼隔爆型（ExdibI），由断电仪本质安全电源供电（用一根三芯电缆连接），传感器采用发光数码显示瓦斯浓度、时间、报警点、断电点和解锁点等，调节采用软调节技术（可加安全锁），能自动存储数据（瓦斯浓度），详见GJ4煤矿用低浓度甲烷传感器使用说明书。
断电仪具有本安全电源短路（故障）自动保护功能，能确保长时间使用的安全性。
断电仪适用于支流200V以下电源的防爆特殊型蓄电池机配套使用。
主要技术参数及性能
使用环境条件工作温度-25～40℃，相对湿度≤98%RH，气压85～110kpa，风速：≤10m/s具有甲烷爆炸气体的矿井下，强烈震动的场所。
测量范围0～4％CH4
测量误差
0.00～
1.00%
CH4
≤±0.10%CH4
>1.00～
2.00%
≤±0.20%CH4
CH4
>2.00～
4.00%
CH4
≤±0.30%CH4响应时间≤30s
显示方式四位红色发光数字显示工作方式长时间连续式工作
开机延时0～255s可选
超限报警功能报警范围
报警点可在测量范围内任意设置，出
厂设置在1.00％CH4
可随时进行检查或调整
报警误差±0.01％CH4
报警方式红色发光管闪光、警报声
报警声级
强度
≥85dB
超限闭锁(断电)功能断电范围
断电点可在测量范围内任意设置，出
厂设置在1.50％CH4
可随时进行检查或调整
断电点设
定误差
±0.01％CH4
断电显示
方式
红色数字闪光
断电接点
容量
A组：DC440V，250A；B组：DC440V，
250A
自动解锁(恢复供电)功能解锁范围
解锁点可在测量范围内任意设置，出
厂设置在0.50％CH4
可随时进行检查或调整
解锁误差±0.01％CH4
解锁最短
时间
60s
电机车蓄电池
电源电压范围
48～220V
断电仪本质安
全电源
开路电压15V，短路电流200mA 防爆型式矿用隔爆本质安全型
防爆标志Exd[ib]I(+150℃)
外型尺寸302×236×268(mm)
安装尺寸290(mm)
重量20kg
传感器工作电
压
ZYCGJ4煤矿用低浓度甲烷传感器
配接设备防爆型式矿用本质安全兼隔爆型
防爆标志Exd[ib]I(+150℃)
防爆合格
证号
1034350
防爆标志
编号
20033656
生产厂家扬中市南方矿用电器有限公司
工作电压7～21V DC 最大工作
250mA
电流
外型尺寸135×85×43(mm)重量450g。
