机械基础期末试题-(含复习资料)
机械工程基础期末复习资料个人经验
《机械工程基础》期末复习资料一、填空题1、平面机构中，如引入一个转动副，将带入_ _个约束，保留__ __个自由度。
2、铰链四杆机构可演化成为曲柄滑块机构、偏心轮机构导杆机构、摇块机构、定块机构五种基本类型。
3、铰链四杆机构中，存在一个曲柄的条件是连夹杆或机架中必有一杆为最短杆、最短杆和最长杆长度之和小于或等于其余两杆长度之和。
4、曲柄摇杆机构中，以曲柄为原动件机构可能存在急回特性；以摇杆为原动件机构可能存在死点位置5、雷达达天线为曲柄摇杆机构、火车车轮的联动机构为双曲柄机构；空气压缩机采用的是曲柄滑块机构。
6、普通V带传动的主要失效形式是打滑和带的疲劳断裂，其设计准则是，保证带不打滑的条件下以及具有一定的疲劳强度和使用寿命不发生疲劳破坏。
7、齿面的闭式齿轮传动的主要失效形式是（1）齿面点蚀；（2）轮齿的弯曲疲劳折断。
因此其设计准则是先按齿轮的弯曲疲劳强度进行计算，然后按齿轮接触疲劳强度进行校核。
8、铰链四杆机构的基本型式有：曲柄摇杆机构、双曲柄机构、双摇杆机构三种。
9、凸轮机构从动杆的常用运动规律有：_ 等速运动规律 _、等加速等减速运动规律、简谐运动规律。
10、螺纹按螺旋线数目分为单头螺纹和多头螺纹，按旋向分为左旋螺纹和右旋螺纹，机械制造中常用右旋旋螺纹。
11、齿轮传动的重合度越大，表示同时参与啮合的轮齿对数__越多 _，齿轮传动的平稳性和承载能力也越__ 好 _。
12、渐开线齿轮模数的单位是，国标规定标准压力角为。
13、轴按照承受载荷的不同分为：轴；轴；轴三种。
14、齿轮轮齿常见的失效：、、、、五种。
15、轴承按摩擦性质分为：和两大类。
16、直齿圆柱齿轮的基本参数有、、、和。
17、凸缘联轴器属于联轴器。
18、在液压传动中，液压控制阀主要分为、、三大类。
19、液压传动中，液压缸的作用是。
20、按凸轮的形状，凸轮可分为、、和。
21、齿轮传动中，常用的齿轮有、、等几种。
22、普通平键的剖面尺寸（b×h），一般应根据按标准选择。
机械基础期末试卷与答案
机械基础期末试卷与答案一、填空题（每空1分，共30分）1. 机器一般由动力部分、传动部分、控制部分和执行部分组成。
2. 机构中至少有一个运动副是高副机构，称为高副机构。
3.安装V带带轮时，两个带轮的轴线应相互平行，两个带轮轮槽的对称平面应重合。
4.根据螺纹牙型的不同，可分为三角形螺纹、矩形螺纹、梯形螺纹和锯齿形螺纹等。
5.按螺旋线的线数分类，螺纹可分为单线螺纹和多线螺纹。
6.螺旋传动常用的类型有传力螺旋传动、传动螺旋传动和调整螺旋传动等。
7.链传动按用途可分为传动链、输送链和起重链等。
8.渐开线的形状取决于基圆的大小。
9.国家标准规定，渐开线圆柱齿轮分度圆上的齿形角等于 20°。
10.齿轮齿条传动的主要目的是将齿轮的旋转运动转变为齿条的直线运动。
11.开式齿轮传动中主要的失效形式是轮齿折断和齿面磨损。
12.在蜗杆传动中，由于摩擦产生的热量较大，所以要求有良好的润滑，其润滑方式主要有油池润滑和喷油润滑。
13.按照轮系传动时各齿轮的轴线位置是否固定，轮系分为定轴轮系、周转轮系和混合轮系。
二、判断题（每题1分，共10题）1.高副能传递较复杂的运动。
（√）2.零件是运动的单元，而构件是制造的单元。
（×）3.V带的根数影响带传动的能力，根数越多，传动功率越小。
（×）4.按螺线线形成所在的表面不同划分，螺纹分为外螺纹和内螺纹。
（√）5.相互啮合的内外螺纹，其选项相同，公称直径相同。
（×）6.螺旋传动常将主动件的匀速直线运动转变为从动件的匀速回转运动。
（×）7.因渐开线齿轮能够保证传动比恒定，所以齿轮传动常用于传动比要求准确的场合。
（√）8.开式传动和软齿面闭式传动的主要失效形式之一是轮齿折断。
（×）9.蜗杆传动常用于加速装置中。
（×）10.在轮系中，惰轮既可以是前级的从动轮，也可以是后级的主动轮。
（√）三、选择题（每题1分，共20分）1.下列装置中，属于机器的是（ A）A．内燃机 B.台虎钳 C.自行车2.机构和机器的本质区别在于（ A）A．是否做功或实现能量转换B．是否由许多构件组合而成C．各构件间是否产生相对运动3.下列机构中的运动副，属于高副的是（A）A．火车车轮与铁轨之间的运动副B．螺旋千斤顶中螺杆与螺母之间的运动副C．车床床鞍与导轨之间的运动副4.V带在轮槽中的正确位置是（C）。
机械基础期末复习参考题含答案
一、选择题1. 以下哪个零件属于机械传动系统中的弹性元件？A. 齿轮B. 螺旋弹簧C. 轴承D. 摩擦离合器答案：B2. 在机械设计中，下列哪种材料最适宜用于制造滑动轴承？A. 碳钢B. 铸铁C. 青铜D. 不锈钢答案：C3. 下列哪种机械零件主要用于连接两个或多个零件？A. 螺钉B. 键C. 轴承D. 齿轮答案：B4. 以下哪个机构可以实现间歇运动？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 螺旋机构答案：A二、填空题1. 机械传动系统中，用来传递运动和动力的部件称为________。
答案：传动装置2. 在机械设计中，用来承受轴向载荷的零件称为________。
答案：轴肩3. 下列机构中，能够实现快速返回运动的是________。
答案：双曲柄机构4. 下列材料中，属于塑性材料的是________。
答案：低碳钢三、判断题1. 机械零件的疲劳破坏通常发生在最大正应力和最大切应力处。
（）答案：错误。
疲劳破坏通常发生在应力集中处。
2. 摩擦离合器的工作原理是利用摩擦力传递运动和动力。
（）答案：正确。
3. 在机械设计中，键连接主要用于连接轴和齿轮。
（）答案：正确。
4. 滚动轴承的摩擦系数比滑动轴承的摩擦系数大。
（）答案：错误。
滚动轴承的摩擦系数比滑动轴承的摩擦系数小。
四、简答题1. 简述机械零件疲劳破坏的特征。
答案：机械零件疲劳破坏的特征包括：在应力远低于材料的强度极限时发生破坏；破坏过程中没有明显的塑性变形；破坏的断口通常呈现脆性特征；疲劳破坏往往发生在应力集中的部位。
2. 简述齿轮机构的工作原理。
答案：齿轮机构是通过齿轮的啮合来传递运动和动力的机构。
当主动齿轮转动时，通过齿轮的啮合作用，将运动和动力传递给从动齿轮，从而实现运动的传递。
3. 简述机械设计中常用的轴连接方式。
答案：机械设计中常用的轴连接方式有键连接、花键连接、过盈连接、弹性柱销连接等。
键连接是通过键将轴和轮毂连接在一起；花键连接是通过花键将轴和轮毂连接在一起；过盈连接是利用轴和轮毂之间的过盈量来实现连接；弹性柱销连接是通过弹性柱销将轴和轮毂连接在一起。
机械基础期末考试卷和答案
机械基础期末考试卷和答案一、单选题(每题只有一个最佳答案，每题2分，共 20分。
)1、在机械中属于制造单元的是（）。
[单选题] *A.构件B.零件(正确答案)C.部件D.焊接件2、汽车雨刮器机构属于（）机构。
[单选题] *A.曲柄摇杆机构(正确答案)B.双摇杆机构C. 双曲柄机构D.曲柄滑块机构3、当机构的自由度F大于零且等于原动件数目时，机构（） [单选题] *A.具有确定运动(正确答案)B.运动不确定C. 构件被破坏D.不能组成机构4、急回特性跟（）有关 [单选题] *A.压力角B.传动角C. 极位夹角(正确答案)5、凸轮机构从动件运动规律中产生刚性冲击的是（） [单选题] *A.等速运动(正确答案)B.等加速等减速运动C.简谐运动D.正弦加速度运动6、螺纹的基本参数中，公称直径是（） [单选题] *A.大径(正确答案)B.小径C.中径D.内径7、带传动常用的张紧方法是（） [单选题] *A.调节中心距(正确答案)B.增大传动比C.减小传动比D.增加带长8、带传动中紧边拉力和松边拉力之差叫做（） [单选题] *A.拉力差B.拉应力C.有效圆周力(正确答案)D.摩擦力9、行星轮系中轴线转动的的构件叫（） [单选题] *A.行星轮(正确答案)C.行星架D.中心轮10、轴承代号为30220，表示轴承内径为（）毫米 [单选题] *A.80B.100(正确答案)C.120D.140二、填空题（每空1分，共10分）1、平面机构中若引入一个高副将带入的约束数是________。
2、_________是机器和机构的统称。
3、齿轮的渐开线齿廓形状取决于_________。
4、轮系分为______轮系、______轮系和______轮系。
5、______是在齿顶圆和齿根圆之间的一个假想基准圆。
6、轴上与轴承配合的部分称为______。
7、标准直齿圆柱齿轮不根切的最少齿数是______。
8、平键连接的主要工作面是______。

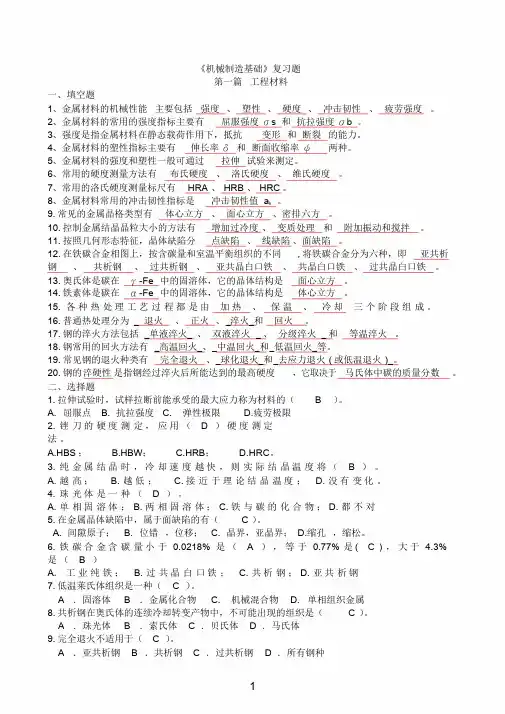

《机械制造基础》期末试题与答案
《机械制造基础》复习题第一篇工程材料一、填空题1、金属材料的机械性能主要包括强度、塑性、硬度、冲击韧性、疲劳强度。
2、金属材料的常用的强度指标主要有屈服强度σs 和抗拉强度σb 。
3、强度是指金属材料在静态载荷作用下，抵抗变形和断裂的能力。
4、金属材料的塑性指标主要有伸长率δ和断面收缩率ψ两种。
5、金属材料的强度和塑性一般可通过拉伸试验来测定。
6、常用的硬度测量方法有布氏硬度、洛氏硬度、维氏硬度。
7、常用的洛氏硬度测量标尺有HRA 、HRB 、HRC 。
8、金属材料常用的冲击韧性指标是冲击韧性值a k 。
9. 常见的金属晶格类型有体心立方、面心立方、密排六方。
10. 控制金属结晶晶粒大小的方法有增加过冷度、变质处理和附加振动和搅拌。
11. 按照几何形态特征，晶体缺陷分点缺陷、线缺陷、面缺陷。
12. 在铁碳合金相图上，按含碳量和室温平衡组织的不同, 将铁碳合金分为六种，即亚共析钢、共析钢、过共析钢、亚共晶白口铁、共晶白口铁、过共晶白口铁。
13. 奥氏体是碳在γ-Fe 中的固溶体，它的晶体结构是面心立方。
14. 铁素体是碳在α-Fe 中的固溶体，它的晶体结构是体心立方。
15. 各种热处理工艺过程都是由加热、保温、冷却三个阶段组成。
16. 普通热处理分为_ 退火、正火、_淬火_和回火。
17. 钢的淬火方法包括_单液淬火_ 、双液淬火_ 、分级淬火_ 和等温淬火。
18. 钢常用的回火方法有_高温回火_、_中温回火_和_低温回火_等。
19. 常见钢的退火种类有完全退火、_球化退火_和_去应力退火( 或低温退火)_。
20. 钢的淬硬性是指钢经过淬火后所能达到的最高硬度，它取决于马氏体中碳的质量分数。
二、选择题1. 拉伸试验时，试样拉断前能承受的最大应力称为材料的（ B ）。
A. 屈服点B. 抗拉强度C. 弹性极限D.疲劳极限2. 锉刀的硬度测定，应用（ D ）硬度测定法。
A.HBS ；B.HBW；C.HRB；D.HRC。
机械基础试题与参考答案
《机械基础》期末考试题____分数：一、判断题：〔每题2分,共50分1、在铰链四杆机构中,曲柄一定是最短杆。
〔×2、减速器是机器。
〔×3、热固性塑料可以反复重塑。
〔×4、平键联接的对中性好、结构简单、装拆方便,故应用最广。
〔√5、两构件通过面接触所形成的运动副称为低副。
〔√6、凸轮机构是低副机构,具有效率低、承载大的特点。
〔×7、一组V带中发现其中有一根已不能使用,只要换上一根新的就行。
〔×8、与滚动轴承配合的轴肩高度应小于滚动轴承的内圈高度。
〔√9、轮齿根切后,齿根部的渐开线被切去一部分,传动的平稳性较差。
〔√10、车床上的进给箱、运输机中的减速器都属于齿轮系。
〔√11、自动车床的刀架转位机构应用了槽轮机构。
〔√12、润滑的主要作用有：降低摩擦、减少磨损、防止腐蚀、提高效率、改善机器的运转状况、延长机器的使用寿命。
〔√13、零件是运动的单元,构件是制造的单元。
〔×14、双头螺柱联接用于被联接件之一太厚而不便于加工通孔,并需经常拆装的场合。
〔√15、链传动是通过链条的链节与链轮轮齿的啮合来传递运动和动力的。
〔√16、既承受弯矩又承受转矩的轴称为转轴。
〔√17、销联接主要用于固定零件之间的相对位置,有时还可做防止过载的安全销。
〔√18、联轴器和离合器的主要区别是：联轴器靠啮合传动,离合器靠摩擦传动。
〔×19、齿轮的模数越大,轮齿就越大,承载能力也越大。
〔√20、蜗杆传动中因蜗杆转速高,所以失效总发生在蜗杆上。
〔×21、碳素工具钢属于高碳钢。
〔×22、采用齿轮系传动可以实现无级变速。
〔×23、洗衣机中带传动所用的V带是专用零件。
〔×24、对心曲柄滑块机构没有急回特性。
〔√25、V带传动的张紧轮最好布置在松边外侧靠近大带轮处。
〔×二、选择题〔单选〔每题2分,共50分1、下列机械中,属于机构的是BA.发电机B.千斤顶C.拖拉机2、将钢材或钢件加热到适当温度,保持一定时间后,随后缓慢冷却的热处理方式是CA.正火B.淬火C.退火3、我们把各部分之间具有确定的相对运动构件的组合体称为AA.机构B.机器C.机械4、在自行车前轮的下列几处连接中,属于运动副的是哪一个？BA.前叉与轴B.轴与车轮C.辐条与钢圈5、金属材料抵抗塑性变形或断裂的能力称为AA.强度B.塑性C.硬度6、凸轮机构中只适用于受力不大且低速场合的是A从动件。
《机械基础》期末试题 (含答案)
密 封 答内 线 准不题XX 市XXXXXXXXX 学校XXXX 级XXXXX 专业第一期《机械基础》期末试卷注 意 事 项1.考试时间：90分钟。
2.请首先按要求在试卷标封处填写您的班级.姓名.学号。
3.请仔细阅读各种题目的回答要求，在规定位置填写答案。
4.不要在试卷上乱写乱画，不要在标封区填写无关内容。
题号一 二 三 四 五 总分 得分评分人一、单项选择题（每空1分，共计13分）1.在工程实际中，为了叙述方便，将机械零件和结构元件统称为（ C ）。
A.构件 B.杆件 C.零件 D.以上都不是。
2.含碳量小于0.25%的钢称为（C ）。
A.低碳钢B.中碳钢C.高碳钢D.合金钢 3．力使物体绕某点转动的效果要用( 1 )来度量。
A ．力矩B ．力C ．弯曲D ．力 4．力矩的单位是( 3 )。
A ．NB ．MC ．N ·mD ．N/m 5．( 2 )是力矩中心点至力的作用线的垂直距离。
A ．力矩B ．力臂C ．力D ．力偶 6．当力的作用线通过矩心时，力矩( 3 )。
A ．最大B ．最小C ．为零D ．不能确定 7．改变矩心的位置，力矩的大小将( 4 )。
A ．变大B ．变小C ．不变D ．变化，但不能确定变大还是变小 8．力矩平衡条件是：对某点的顺时针力矩之和( 2 )反时针力矩之和。
A ．大于B ．等于C ．小于D ．不能确定9．可以把力偶看作一个转动矢量，它仅对刚体产生( 1 )效应。
A ．转动B ．平动C ．扭转D ．弯曲 10.下列属于黑色金属的是（D ）。
A.铝B.铜C.钛D.合金钢 11.下列属于有色金属的是（ D ）。
A. 高碳钢B.工具钢C. 铝合金D. 铸铁 12.力矩的单位是（ C ）A.m (米)B.N （牛）C. N.M （牛米）D.M.N （米牛） 13.铜合金分类不包含有（ D ）A.黄铜B.白铜C.青铜D.紫铜 二、多项选择题（每题2分，共计12分） 1．力矩的大小取决于( 2.3 )。
《机械基础》课程期末考试试卷(内附答案)
《机械基础》课程期末考试试卷（带答案）一、填空题（共20分，每空1分）1、M代表的是螺纹，Tr代表的是螺纹。
2、齿轮传动按轮齿的形状不同可分为、、。
3、普通V带的楔角为度。
5、V带传动常见的张紧方法有和。
6、机构与机器统称为。
7、直齿圆柱齿轮正确啮合条件是：两齿轮的模数必须，两齿轮分度圆上的压力角必须。
8、根据工作原理不同，带传动分为型带传动和型带传动。
9、齿数相同的齿轮，模数越大，齿轮几何尺寸，承载能力。
10、轮系运转时，所有齿轮几何轴线的位置相对于机架固定不变的轮系称为。
11、铰链四杆机构一般有、、三种基本类型。
12、从动件的运轮规律决定了凸轮的。
二、判断题（共20分，每小题2分。
对"√"，错"×"并改正）1、螺纹连接的连接件大部分都已经标准化。
（）2、与带传动相比，链传动的传动效率较高，一般可达0.95~0.98。
（）3、如果不考虑做功或实现能量转换，只从结构和运动的观点来看，机构和机器之间是没有区别的。
（）4、千斤顶采用的螺旋传动应用形式是螺母固定不动，螺杆回转并做直线运动。
（）5、门和门栓之间的运动副属于高副。
（）6、齿轮传动平稳是因为齿轮传动能保证瞬时传动比的恒定。
（）7、模数反应了齿轮的大小，模数越大，轮齿越大，齿轮的承载能力越强。
（）8、齿轮传动的失效，主要是轮齿的失效。
（）9、轮系传动可以利用惰轮可以改变从动齿轮的转向。
（）10、两曲柄长度相等的铰链四杆机构为平行双曲柄机构。
（）三、选择题（共20分，每小题2分）1、普通螺纹的公称直径是指螺纹的（）。
A、大径B、中径C、小径2、属于机械防松方法的是（）。
A、双螺母防松 B、开口销防松 C、弹簧垫圈防松3、带传动是依靠（ )来传递运动和动力。
A、主轴的动力B、主动轮的转速C、带与带轮间的摩擦力4、下列能保持传动比恒定的传动是（）。
A、带传动B、链传动C、齿轮传动5、在V带传动中，张紧轮应置于（）内侧且靠近（）处。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
市学校
级专业第一期《机械基础》期末试卷
注意事项
1.考试时间：90分钟。
2.请首先按要求在试卷标封处填写您的班级.姓名.学号。
3.请仔细阅读各种题目的回答要求，在规定位置填写答案。
一、单项选择题（每空1分，共计13分）
1.在工程实际中，为了叙述方便，将机械零件和结构元件统称为（ C ）。
A.构件
B.杆件
C.零件
D.以上都不是。
2.含碳量小于0.25%的钢称为（C ）。
A.低碳钢
B.中碳钢
C.高碳钢
D.合金钢
3．力使物体绕某点转动的效果要用( 1 )来度量。
A．力矩 B．力 C．弯曲 D．力
4．力矩的单位是( 3 )。
A．N B．M C．N·m D．
5．( 2 )是力矩中心点至力的作用线的垂直距离。
A．力矩 B．力臂 C．力 D．力偶
6．当力的作用线通过矩心时，力矩( 3 )。
A．最大 B．最小 C．为零 D．不能确定7．改变矩心的位置，力矩的大小将( 4 )。
A．变大 B．变小 C．不变 D．变化，但不能确定变大
还是变小
8．力矩平衡条件是：对某点的顺时针力矩之和( 2 )反时针力矩之和。
A．大于 B．等于 C．小于 D．不能确定
9．可以把力偶看作一个转动矢量，它仅对刚体产生( 1 )效应。
A．转动 B．平动 C．扭转 D．弯曲
10.下列属于黑色金属的是（D ）。
A.铝
B.铜
C.钛
D.合金钢
11.下列属于有色金属的是（ D ）。
A. 高碳钢
B.工具钢
C. 铝合金
D. 铸铁
12.力矩的单位是（ C ）
(米) （牛） C. （牛米）（米牛）
13.铜合金分类不包含有（ D ）
A.黄铜
B.白铜
C.青铜
D.紫铜
二、多项选择题（每题2分，共计12分）
1．力矩的大小取决于( 2.3 )。
A．力的大小B．力矩的大小
C．力矩的转向D．力的方向E．力臂的大小2．改变矩心的位置，下列（2.3 ）将改变。
A．力的大小B．力矩的大小
C．力矩的转向D．力的方向
E．力臂的长度
3．力偶的特性是( 1.2.5 )。
A．两个力的大小相等B．两个力的方向相反
1 / 4
C．两个力的大小不等D．两个力的方向相同
E．两个力的作用线平行
4.有关力偶的性质叙述不正确的是2.3.5。
A.力偶对任意点取矩都等于力偶矩，不因矩心的改变而改变。
B.力偶有合力，力偶可以用一个合力来平衡。
C.只要保持力偶矩不变，力偶可在其作用面内任意移转，对刚体的作用效果不变。
D.只要保持力偶矩不变，可以同时改变力偶中力的大小与力偶臂的长短
E.作用在同一物体上的若干个力偶组成一个力偶系
5．力偶矩的单位是( 1.2 )。
A．B．
C．D．
E．
6．力偶使物体产生的转动效应，取决于( 2.3 )。
A．二力的大小B．力偶的大小
C．力偶的转向D．力的方向
E．二力之间的距离
三、填空题。
（10题每空1分，共计10分）
1.习惯上常用（机械）一词作为机器和机构的总称。
2.（力）是物体间相互的机械作用，这种作用的效果是使物
体的运动
状态或形状发生改变。
3.钢铁热处理工艺中有三大基本要素:加热,保温和（冷却）。
4.常用联接螺纹的旋向为（右）旋。
5.根据轴的几何形状的不同，将轴分为：直轴和（曲轴）。
6.区分铁碳合金是钢还是铁是以含碳量百分数为（ 2.11% ）来区分
的。
7. 杆件在外力作用下产生变形，其内部微粒会因位置改变而产生相互作
用力以抵抗外力，这种力称为（内力）。
8.构件在外力作用下，单位面积上的内力称为（应力）。
9.材料在外力作用下，产生永久变形而不致引起破坏的性能，称为
（塑性）。
10.正火是将工件加热使组织完全奥氏体化后，经保温，在（空
气）中冷却的热处理工艺。
四、判断题（每题1分，共计20分）
1. ( √ )金属材料的使用性能分为：力学性能,物理和化学性能。
2. ( × )所有的力都满足平行四边形法则。
3. ( √ )含碳量在0.25%到0.6%之间的钢为：中碳钢。
例如:45号钢。
4. ( √ )离合器按工作原理可分为：啮合式和摩擦式。
5. ( ×)平面连杆机构中的运动副分为：转动副和滚动副。
6.（对 )导热性好的金属其散热性也好。
8.( 对)金属材料在外力作用下抵抗变形和断裂的能力称为强度。
9.( 错)钢中的硫是有害元素，会导致钢的冷脆。
10.( 错)碳素工具钢用于制造各种刀具、量具和模具。
多为中碳钢
11.( 错)球墨铸铁中的石墨呈蠕虫状。
12.（×）退火处理的冷却方式是在水中冷却。
13.（√）含碳量对钢的力学性能影响较大，随着含碳量的增加，钢的
强度和硬度逐渐增加，塑性和韧性逐渐降低。
14.（√）冲击韧度越大，材料的抗冲击能力越强。
3 / 4
15.（ × ） 在同样的交变应力作用下，疲劳极限大的材料寿命短。
16.（ √ ）碳在铸铁中的存在形式有渗碳体和石墨两种。
17.（ √ ）大小相等.方向相反但不共线的两个平行力组成的力系，称
为力矩。
18.（ × ）杆件变形只有拉伸和压缩两种。
19.（ × ）销的基本形式只有圆柱销和圆锥销。
20.（ × ）梯形螺纹牙型角通常为55°。
五、问答题（共计每题5分，共20分） 1.指出450－10中各字母和数字的含义 －球墨铸铁，450－抗拉强度（）， 10－延伸率（％）
2. 解释下列材料（4523510200）的牌号及意义。
45：优质碳素结构管，平均含碳量为0.45% Q235：普通碳素结构钢，最低屈服强度值为235 T10：碳素工具钢，含碳量为0.1% 200：灰口铸铁，最低屈服强度值为200
3.请回答铰链丝杆机构的几种类型，并回答满足其的基本条件。
4.画受力图的步骤是什么，请结合生活运用来阐述。
（1）明确研究对象，画出分离体； （2）在分离体上画出全部主动力； （3）在分离体上画出全部约束反力。
六、画受力图（每题10分，共20分）
1.碾子重为G ，拉力为F ，A 、Ｂ处光滑接触，画出碾子的受力图。
解 (1)取碾子为研究对象， 画出其分离体图。
（2）分析并画出主动力, 重力G 和拉力F 。
（3）分析并画出约束力和。
2.杆重为G ，画出 杆的受力图。
