DALI智能照明系统技术的介绍及应用

提要本文主要介绍了当前智能照明系统中非常成熟的DALI智能照明控制系统，着重讲解了DALI系统的组成及特点，并且最后对DALI智能照明系统的优点进行了总结。关键词DALI智能照明系统节能、调光、场景

一、背景介绍

照明----作为当今人类社会不能缺少的元素，它对人类文明及社会的发展日趋重要。因此当今世界对照明新技术的需求是巨大的，照明新技术的创新是必须的。

从前，配备灯光设备的唯一目的就是提供照明。而现在，照明技术在方便、实用，舒适和节能等方面增添了许多吸引人的特点，这些特点已经超越了光是单纯提供照明的目的。

基于回路开关、回路调光、电器和光源的简单连接而形成的传统电气照明技术已经难以满足目前市场对照明设备的需求了。如带模拟接口（1～10V）的控制设备即不具备灵活性，没有能力在一个系统中对每个光源实施控制，不能自由重新组合每个光源，也无法实时反馈光源的状态。

另外目前对照明的控制技术及协议繁多，（如485、232、DMX、EIB、LON等）但由于不是统一的技术协议平台，因此不能相互通信，相互兼容。另外以上技术协议分别属于不同厂家，又没有统一的协会协调，因此对设计及业主造成了很大的不便及资源浪费。

由于以上的情况，业主需要支付很高的费用去整合和维护非国际统一标准的照明总线系统。同时也对设计者和电工

技师的系统知识提出了很高的要求，他们都需要接受特殊的不同厂家专业培训。结果，这些系统的安装就成了一件劳动密集型，技术高要求和成本很高的事情了。

因此人们在思考：如果有一个国际标准的数字技术协议，该协议只是专业应用于照明控制及通信，此协议目的：在于简化通讯结构，优化控制指令，降低应用及维护成本，方便兼容及集成。且该协议被广泛的照明厂家所接受，另外有一个专门的国际协会协调及发展该协议。它是确保不同制造商生产的可调光设备的可互换性的一项国际标准，也

在供货来源方面向规划者、照明设备制造商、建筑物业主、安装公司和终端客户提供了安全保障。

这就是：DALI(Digital Addressable Lighting Interface)数字可寻址照明接口技术,一个根据以上的因素设计及发展出来专门应用在照明的创新技术。

智能照明系统是利用先进电磁调压及电子感应技术，对供电进行实时监控与跟踪，自动平滑地调节电路的电压和电流幅度，改善照明电路中不平衡负荷所带来的额外功耗，提高功率因素，降低灯具和线路的工作温度，达到优化供电目的照明控制系统。宝马新工厂全厂采用基于DALI总线控制的智能照明系统，DALI数字可寻址照明接口是一种数据传输协议，它定义了电子整流器与设备控制器的通讯方式。DALI 协议是基于主从式控制模式建立起来的，控制人员通过主控

制器操作整个系统。在DALI 系统中，通过荧光灯调光控制器（作为主控制器master）可对每个整流器（作为从控制器slave）分别寻址，这样可实现对连在同一控制线上的每个荧光灯进行查询、调光等控制。一个单段数据控制线上可对64个整流器分别寻址，每个整流器内最多可设置16个灯光场景，同一个整流器还可以编在一组或在多个组，最大编组数为16。

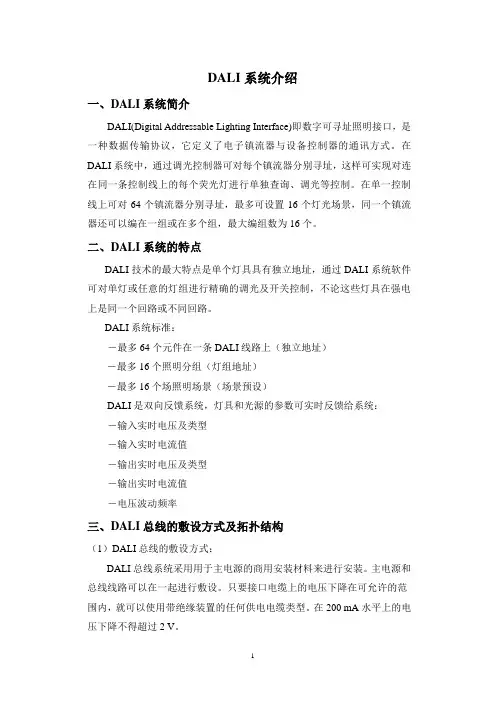

二、DALI系统的定义与特点

1、DALI系统的定义DALI是“Digital Addressable Lighting Interface数字可寻址照明接口”的首字母的缩写。

DALI是一个数据传输的协议，它定义了照明电器与系统设备控制器（如感应器、网关等）之间的数字通信方式，它不是一种新的总线，但它支持开放式系统。设计应用DALI最初目标是为了优化一个智能型的灯光控制系统，该系统具备结构简单，安装方便，操作容易，功能良优，不仅可用于一个房间内的灯光控制，还可以与大楼管理系统（BMS）对接。DALI系统与BMS，EIB或LON总线系统不同，不是将它扩展成具有各种复杂控制功能的系统，而仅仅是作为一个灯光控制子系统应用，通过网关（gateway）接口集成于BMS中，可接受BMS控制命令，或回收子系统的运行状态参数。

DALI技术的最大特点是单个灯具具有独立地址，通过

DALI系统软件可对单灯或任意的灯组进行精确的调光及开关控制，不论这些灯具在强电上是同一个回路或不同回路。即照明控制上与强电回路无关，DALI系统软件可对同一强电回路或不同回路上的单或多个灯具进行独立寻址，从而实现单独控制和任意分组。这一理念为照明控制带来极大的灵活性，用户可根据需要随心所欲地设计满足其需求的照明方案，甚至在安装结束后的运行过程中仍可任意修改控制要求，而无须对线路做任何改动。由于系统结构简单，无需照明控制箱或调光箱，并可保留传统的布线方式，因此DALI技术的应用可实现简化安装程序，降低布线成本，缩短调试时间，实现许多基于回路控制的智能照明控制系统无法实现的功能。

DALI是专门为满足当今照明技术需要而设计的理想的、简化的数字化通讯方式。其通讯和安装已经做到了尽可能的简化。在一个局部系统中的所有智能化元器件都是以既简化又无干扰的方式进行通讯的。它对数据电缆没有特殊的要求，也不需要在电缆上安装端接电阻器来防止反射。

DALI是在那些希望为照明市场制定一项符合所有要求的技术标准的主要控制设备制造商的共同努力下设计完成的。照明行业的所有元器件制造商现在都能够以一种简化的、统一的、方便的方式来解决复杂的照明问题了。

因此，DALI被定义为：

－最多64个元件在一条

DALI线路上（独立地址）

－最多16个照明分组（灯组地址）－最多16个场照明场景（场景预设）

由于DALI的元件是内设存储芯片的，这表明许多参数和照明值可被储存在灯具中：－独立地址

－类组指定

－照明场景值

－调光速率

－应急照明灯光亮度值

－上电时灯光亮度

由于DALI是双向反馈系统, 这表明许多灯具和光源的参数可实时反馈回系统:

－输入实时电压及类型

－输入实时电流值

－输出实时电压及类型

－输出实时电流值

－电压波动频率

－电流波动频率

2、DALI系统的技术参数与特性

DALI的技术参数：
