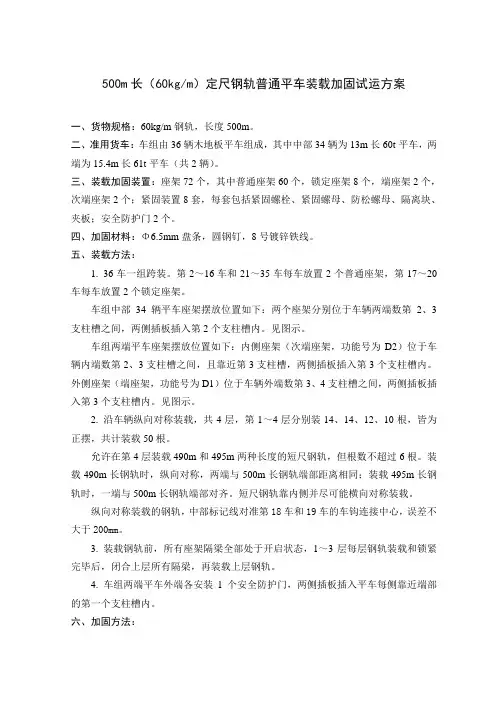

500m长钢轨普通平车运输装载加固方案
500m长（60kg/m）定尺钢轨普通平车装载加固试运方案一、货物规格：60kg/m钢轨，长度500m。
二、准用货车：车组由36辆木地板平车组成，其中中部34辆为13m长60t平车，两端为15.4m长61t平车（共2辆）。
三、装载加固装置：座架72个，其中普通座架60个，锁定座架8个，端座架2个，次端座架2个；紧固装置8套，每套包括紧固螺栓、紧固螺母、防松螺母、隔离块、夹板；安全防护门2个。
四、加固材料：Φ6.5mm盘条，圆钢钉，8号镀锌铁线。
五、装载方法：1. 36车一组跨装。
第2～16车和21～35车每车放置2个普通座架，第17～20车每车放置2个锁定座架。
车组中部34辆平车座架摆放位置如下：两个座架分别位于车辆两端数第2、3支柱槽之间，两侧插板插入第2个支柱槽内。
见图示。
车组两端平车座架摆放位置如下：内侧座架（次端座架，功能号为D2）位于车辆内端数第2、3支柱槽之间，且靠近第3支柱槽，两侧插板插入第3个支柱槽内。
外侧座架（端座架，功能号为D1）位于车辆外端数第3、4支柱槽之间，两侧插板插入第3个支柱槽内。
见图示。
2. 沿车辆纵向对称装载，共4层，第1～4层分别装14、14、12、10根，皆为正摆，共计装载50根。
允许在第4层装载490m和495m两种长度的短尺钢轨，但根数不超过6根。
装载490m长钢轨时，纵向对称，两端与500m长钢轨端部距离相同；装载495m长钢轨时，一端与500m长钢轨端部对齐。
短尺钢轨靠内侧并尽可能横向对称装载。
纵向对称装载的钢轨，中部标记线对准第18车和19车的车钩连接中心，误差不大于200mm。
3. 装载钢轨前，所有座架隔梁全部处于开启状态，1～3层每层钢轨装载和锁紧完毕后，闭合上层所有隔梁，再装载上层钢轨。
4. 车组两端平车外端各安装1个安全防护门，两侧插板插入平车每侧靠近端部的第一个支柱槽内。
六、加固方法：1. 座架满载后，所有座架和安全防护门用螺栓、螺母和垫板（座架、防护门自带）与车侧支柱槽连接紧固，紧固力矩不小于100 N·m。
铁路长钢轨普通平车运输专用加固装置原车附带回送作业标准
铁路长钢轨普通平车运输专用加固装置原车附带回送作业标准1、范围本标准规定了使用普通平车原车附带回送长钢轨加固装置的作业程序、项目、内容和质量标准。
本标准适用于铁路管辖的国家铁路、国家铁路控股的合资铁路使用普通平车原车附带长钢轨加固装置的回送作业。
专用线、专用铁路、地方铁路以国铁普通平车通过国铁营业线原车附带长钢轨加固装置的回送作业前，国铁车站签订有关协议中涉及此项作业内容时应遵守本标准。
2 、规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
《铁路货物运输规程》《铁路货物运输管理规则》《铁路货物装载加固规则》《铁路货运检查管理规则》《货物装载加固管理实施细则》3 、定义和术语3.1长钢轨加固装置是指以普通平车装运50m及以上，包括50m（55m）、75m、100m、500m长钢轨使用的加固装置，包括座架和紧固装置。
3.2座架安装于平车的车地板上，具有支承、隔离分层和横向限位作用的钢制支架。
3.3紧固装置具有纵向锁紧钢轨作用的装置，由夹板、垫块、紧固螺栓组成。
3.4紧固螺栓将一层钢轨坚固为整体所使用的双头螺栓。
3.5垫块用于隔离钢轨轨头的钢制垫块，分为大、中、小三个型号。
3.6夹板用于夹紧整层钢轨的钢板。
3.7隔梁第二层及其上各层钢轨承载梁，可绕圆侧柱水平旋转，装卸时开启和闭合。
3.8隔梁栓隔梁闭合后，用于锁定隔梁的门栓。
4 、原车附带回送方式长钢轨卸载后，对车组内每辆平车上安装的长钢轨座架不卸载，对座架与车辆支柱槽联结的螺栓，固定锁定座架采取的拉牵措施不撤除，座架及部分轨型运输时的安全防护门、配重货物整体在平车上保持原位置及加固方式不变。
在检查座架、安全防护门、配重货物在平车上安装固定状态，以及紧固装置各部件状态及固定、车端板关闭及卸后杂物清除等情况后，随原车回送发站（接轨专用线、专用铁路等装车作业点）。
500m长轨无缝线路施工技术研究
500m长轨无缝线路施工技术研究一、500m长轨铺设施工1.1 WZ500C型铺轨机组组成WZ500C铺轨机主要由牵引车、分轨推送车（推送车）、过渡顺坡车（滚轮小车Ⅰ、滚轮小车Ⅱ、滚轮小车Ⅲ）、滚轮、钢轨运输首车、钢轨运输车、钢轨锁定车与钢轨运输尾车等组成。
钢轨运输车主要采用N17平板车组成长钢轨双层运输车,长钢轨长度500m时需要40辆牵引车分轨推送车过渡顺坡车图1.1-1 WZ500C型铺轨机组1.2工艺原理WZ500C铺轨机牵引车主要负责长轨牵引入槽，并在牵引过程中利用两侧导向轮来控制车辆走行方向；分轨推送车主要负责利用卷扬机从长轨运输车将长钢轨送入推送装置，推送过程中控制长轨轨距（1435mm）；过渡顺坡车主要缓解长轨铺设过程中的高差，减少长钢轨对无砟道床冲击力。
2.施工工艺流程及工艺要点2.1施工工艺流程WZ500C型铺轨机组铺设无砟轨道长轨施工工艺流程，“详见：图5.1-1 WZ500C型铺轨机组施工工艺流程”：图2.1-1 WZ500C型铺轨机组施工工艺流程2.2 施工工艺要点2.2.1施工准备1、钢轨运输车组推送到位（前滚轮小车前轮中心线距已铺好钢轨末端约350mm），并停好、制动、打铁靴。
2、放倒全车间隔铁。
2.2.2松开要拖拉的一对钢轨锁定装置与安全挡板（拖拉结束后需恢复安全挡板）。
如拖拉上层钢轨，首先还预先将升降滚轮架调整到合适高度。
2.2.3将分轨导框对准要拖拉的一对钢轨（拖拉钢轨顺序为3/10，4/9，5/8， 6/7，2/11，1/12）；分轨导框详见：“图5.2.1-1 WZ500C型铺轨机部件结构（一）”。
2.2.4 用拖拉卷扬机(带夹轨器)，从钢轨运输车（首车）上拖拉钢轨，将钢轨拖至钢轨推送装置并夹紧钢轨，然后卸掉夹轨器。
钢轨夹轨器详见：“图5.2-1 WZ500C型铺轨机部件结构（一）”。
分轨导框钢轨夹轨器图2.2-1 WZ500C型铺轨机部件结构（一）2.2.5用推送装置钢轨推送至引导车钢轨夹钳处，并将钢轨头与引导车钢轨夹钳锁固好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
500m长钢轨普通平车安装座架作业
作业目的
500m长钢轨普通平车旧座架使用次数满60次后，进行座架更换作业，使500m长钢轨普通平车能继续使用。
作业标准
1.在座架和安全防护门摆放位置车地板上凸起物高度不得大于5mm；
2.在座架和安全防护门摆放位置车地板上不得有直径大于50mm的孔洞；
3.不得使用支柱槽数量和位置有明显差异的车辆，固定座架和安全防护门的支柱槽不得有明显变形；
4.吊装座架时，座架吊点位于第三层隔梁的中部支座处（禁止吊装第四层隔梁的中部支座）。
5.座架和安全防护门安装位置：
5.1 2个端座架（座架编号中功能号为“D1”）分别安装在车组两端平车（即第1、36车）的外端，位于车辆外端数第3、4支柱槽间，端座架插板插入车辆外端数第3个支柱槽内，如图1
所示。
安全防护门端座架次端座架普通座架
250780780
图1 安全防护门、端座架和次端座架安装示意图
5.2 2个次端座架（座架编号中功能号为“D2” ）分别安装在车组两端平车的内端，位于车辆内端数第2、3支柱槽间，次端座架插板插入车辆内端数第3个支柱槽内，如图1所示。
5.3 8个锁定座架（1～4层锁定座架各2个，座架编号中功能号分别为“S1、S2、S3、S4”）按锁定层数1至4顺序安装在第17～20车，每车放置功能号相同的2个锁定座架。
具体位置如下：2个座架分别位于车辆两端数第2、3支柱槽之间，两侧插板分别插入两端数第2个支柱槽内。
5.4 第2～16车和第21～35车每车放置2个普通座架，2个座架分别位于车辆两端数第2、3支柱槽之间，两侧插板分别插入两端数第2个支柱槽内。
5.5 普通座架和锁定座架在车辆上的安装位置相同，如图2所示。
1617（锁定车）锁定座架
普通座架
图2 普通座架和锁定座架安装示意图
5.6 所有座架的摆放规则：从车组一侧面向车组看，从左到右，座架侧柱依次为方、圆……，从右到左，座架的侧柱依次为圆、方……。
5.7 2个安全防护门安装在车组两端平车的最外端，两侧插板插入外侧第1个支柱槽内，如图1所示.
6.座架和安全防护门的固定办法：
6.1 所有座架和安全防护门两侧插板插入支柱槽内，用螺栓、螺母和垫板与车侧支柱槽紧固连接。
6.2 锁定座架两侧，用Φ6.5mm盘条4股（2股二周绞紧）各拉牵一个八字型，捆绑加固在车侧丁字铁上。
6.3 初次装车，上述座架的加固应在钢轨装载完毕后进行。
如果钢轨装载前进行，钢轨装载完毕后需要再次紧固座架与车辆连接螺栓和锁定座架的拉牵盘条。
螺栓的紧固力矩不小于100N·m。
6.4 车组重复使用时，将螺栓螺母焊死（或采用双螺母紧固，将两个螺母焊死）。
座架在摆放中如果发现座架底梁处平车底板凹陷，使用240×240mm木板铺垫中部支座处，并用圆钢钉钉固在车底板上。
6.5 相邻车辆上的座架底面高度（相对轨面）差大于10mm 时，采用木板垫高座架方法，使高度差小于10mm。
木板应铺满
座架底面，木板各边缘超出座架底面各边缘的距离不小于50mm，木板厚度根据高度差确定。
使用圆钢钉将木板和车地板钉固。
作业流程
1.班前点名，安全讲话。
2.检查座架和安全防护门摆放位置车地板上凸起物和孔洞是否满足座架和安全防护门安装需求，若不满足须进行处理。
3.检查支柱槽的数量、位置有无差异，是否有明显变形，不得使用不符合要求的平车，若不满足使用需要，则须联系车辆部门进行更换。
4.清扫所有平车的车地板，车地板上不得有浮搁物。
5.使用26t龙门吊进行座架吊装作业。
图3：龙门吊吊运新座架
6.安装和固定座架和安全防护门。
7.检查座架和安全防护门的安装固定情况，填写《500m定尺钢轨普通平车运输座架安装记录》，并存档备查。
安全风险提示
1.作业人员须穿戴好安全帽和手套等劳动保护用品。
2.龙门吊司机、司索工等特种作业人员必须经培训并获得特种作业操作证书。
3.吊装作业前，龙门吊司机、司索工等作业人员须对吊具、钢丝绳等作业工具进行检查，确保作业工具状态良好。
4.栓挂吊具时，应根据座架和安全防护门的重心位置确定栓挂吊具的位置，吊具的栓挂必须牢靠，防止钢丝绳脱落。
5.吊运座架时，作业人员严禁站在龙门吊走行路径上，严禁站在座架下方和座架的移动路劲上。
6.吊运座架须轻吊轻放，吊运过程中应保持匀速稳定，防止座架晃动坠落。
