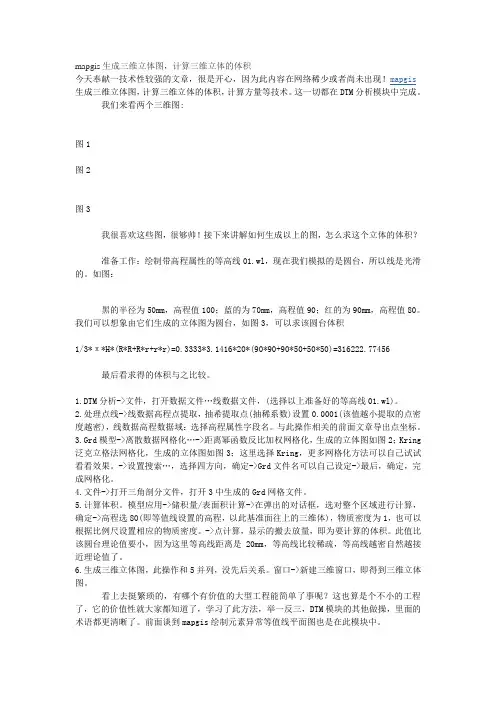

mapgis生成三维立体图

mapgis生成三维立体图

mapgis生成三维立体图,计算三维立体的体积今天奉献一技术性较强的文章,很是开心,因为此内容在网络稀少或者尚未出现!mapgis 生成三维立体图,计算三维立体的体积,计算方量等技术。

这一切都在DTM分析模块中完成。

我们来看两个三维图:图1图2图3我很喜欢这些图,很够帅!接下来讲解如何生成以上的图,怎么求这个立体的体积?准备工作:绘制带高程属性的等高线01.wl,现在我们模拟的是圆台,所以线是光滑的。

如图:黑的半径为50mm,高程值100;蓝的为70mm,高程值90;红的为90mm,高程值80。

我们可以想象由它们生成的立体图为圆台,如图3,可以求该圆台体积1/3*π*H*(R*R+R*r+r*r)=0.3333*3.1416*20*(90*90+90*50+50*50)=316222.77456 最后看求得的体积与之比较。

1.DTM分析->文件,打开数据文件…线数据文件,(选择以上准备好的等高线01.wl)。

2.处理点线->线数据高程点提取,抽希提取点(抽稀系数)设置0.0001(该值越小提取的点密度越密),线数据高程数据域:选择高程属性字段名。

与此操作相关的前面文章导出点坐标。

3.Grd模型->离散数据网格化…->距离幂函数反比加权网格化,生成的立体图如图2;Kring 泛克立格法网格化,生成的立体图如图3;这里选择Kring,更多网格化方法可以自己试试看看效果。

->设置搜索…,选择四方向,确定->Grd文件名可以自己设定->最后,确定,完成网格化。

4.文件->打开三角剖分文件,打开3中生成的Grd网格文件。

5.计算体积。

模型应用->储积量/表面积计算->在弹出的对话框,选对整个区域进行计算,确定->高程选80(即等值线设置的高程,以此基准面往上的三维体),物质密度为1,也可以根据比例尺设置相应的物质密度。

->点计算,显示的搬去放量,即为要计算的体积。

MAP GIS下三维地形图制作

MAP GIS下三维地形图制作

MAP GIS下三维地形图制作1)建库2)导入矢量地形数据。

3)矢量地形数据的投影变换。

在“数据分析与处理”中进行投影转换。

确保矢量数据投影准确(以大地坐标为宜,即投影坐标,而非地理坐标)。

首先打开“查询处理”菜单,选择“投影变换”工具中的“投影要素类”然后在“投影要素”框题栏中,指定“源空间参照”和“目的空间参照”,并指定保存位置。

4)对应区影像数据的备制和导入。

在ENVI软件中,抠出所需的影像数据,并将其导入到数据库中。

首先,加载对应区遥感影像。

然后将合成影像的对应区域保存为bmp影像,第一步打开“文件”下,保存影像菜单。

第二步,设定保存影像的区域范围,范围与矢量地形数据的范围一致。

5)在“数据地形分析”中,运用“TIN分析”菜单下的“高程点栅格化”工具条对矢量数据作栅格化处理。

做“高程点/线栅格化参数设置”,并设定保存位置,如下:6)在“三维基础平台”中,进行三维显示。

首先将保存了矢量地形数据和影像数据的数据库进行关联。

然后,右击三维模型,添加“三维地形容器”,选择“地形土层”关联地形数据源打开“关联地形数据源”选择多个地形数据集打开前边矢量地形数据制作的栅格数据并设定栅格数据的位置和投影信息,如下:关联色表,选择“MapGisRAS色表,点击“Z”键,载入三维视图,如下添加遥感影像数据,选择“地形图层”上右击,添加影像数据,如下:关联影像数据,在影像数据层上右击,选择“关联数据源”在跳出的窗口中,选择多个影像数据集,如下:在跳出的窗口中选择遥感影像数据位置和投影信息,如下:点击确定后,就完成了三维地形图的制作。

如下:。

在mapgis软件中的矢量化操作步骤

在mapgis软件中的矢量化操作步骤

在mapgis软件中的矢量化操作步骤在mapgis软件中的矢量化操作步骤1 装好软件后,进行系统设置,工作目录可以自己指定;矢量字库目录利用系统默认的;系统库目录要利用我考给你们的1万地形系统库就可以了。

2 打开相应的工程文件,添加后缀为TER.wl格式的文件,保存工程,编辑TER.wl文件。

3 关联图例文件,选用首曲线编辑线段,编辑线段要用折线画,一定要切记,连线的时候碰到等高线以外的杂线直接画过去,保持等高线的连续性,连线的时候碰到断开的地方直接画过去就可以了,以便后面附高程。

4 利用F12捕捉线头线尾,勾去下次不显示此对话框,这样的话可以省去每次捕捉弹出对话框的时间。

在画线的时候碰到拐角要多加几个点,保持线条的圆滑.5 在捕捉范围线的时候,直接画出范围线一点点,等整个线连完以后,利用菜单中的其它——工程裁剪一下就可以了。

6 所有线连完以后,利用其它菜单中的子菜单的自动连接线命令进行连接,可以使用默认值。

7 连完以后,利用线编辑中的编辑指定线命令条件选择,长度>=500,修改一下参数,再手工修改一下长度比较短的线条(目的是把等高线与其它杂线分开),刷好以后,在图层菜单中的改层开关里选用改线层,关34层,然后统删其它杂线。

8 利用自动附高程值的功能附高程。

附高程的时候一定要注意,不清楚的可以先咨询一下,以免附错。

附完高程以后利用检查功能检查等高线的ELEV属性,看是否有0值,对其进行修改。

9 利用mapgis6.7主菜单中的空间分析中的DTM分析检查高程值是否有误;文件——打开数据文件——线数据文件——处理点线——然后修改有误的高程值,修改的时候到mapgis编辑子系统中进行修改。

全部修改以后再到DTM分析中检查高程值,直至没有错误。

10整个过程完成就可以进行下一幅的工作的了。

MAPGIS平台解决方案之DTM分析篇

MAPGIS平台解决方案之DTM分析篇

主要讲三部分内容:1、等高线自动赋值;2、DTM分析;3、系统自带数据演示一、等高线自动赋值(演示数据为附带的“数据”文件夹中的“KU6_3.WL”)1、单击系统主界面中“图形处理”菜单下的“输入编辑”子系统,如图1;图1新建一个空的工程,如图2,左边的窗口为“工程管理窗口,右边的为“图形管理窗口”;图22、在左边的“工程管理窗口”中单击右键,弹出快捷菜单,单击“添加项目”命令,如图3;图3则系统弹出对话框,选择演示数据“KU6_3.WL”,如图4;图4然后单击“打开”按钮,将“KU6_3.WL”线文件装入当前的工程中,如图5;3、单击“线编辑”菜单下“参数编辑”命令中的“编辑线属性结构”命令,如图6;图6则系统弹出“编辑属性结构”对话框,给“KU6_3.WL”线文件添加一“高程”属性字段,如图7;图74、单击“矢量化”菜单下的“高程自动赋值”命令,如图8;图8然后将鼠标放在等高线的中央,按住左键拖动,如图9所示;图9然后再次单击左键,则系统会弹出“高程增量设置”对话框,假设当前的高程值为1000,高程距为-10(可以知道这个生成的地形应该为一山峰),如图10;然后单击“确定”按钮,即可实现等高线自动赋值,结果如图11;图11剩余部分的等高线(即上图中黑色的等高线)赋值的方法如下:先通过查询属性,查询如图中红色所示的线的高程值,知道为680,如图12;图12则其左侧的线就可以推断出其当前的高程值为670,所以通过“矢量化”菜单下的“高程自动赋值”命令,即可实现左侧部分的等高线赋值情况,如图13;赋值后的结果如图14;图14剩下的部分依照类似的方法,实现等高线自动赋值;这时每个等高线就都具备了高程值,可以通过查阅线的属性来查看,如果个别线没有高程值,则可以手工输入正确的值即可;最后要记得保存赋值后的等高线文件;二、DTM分析1、单击系统主界面中“空间分析”菜单下的“DTM分析”子系统,如图15;图15系统弹出DTM分析子系统,如图16;图162、单击“文件”菜单下的“打开数据文件/线数据文件”命令,如图17;图17则系统弹出打开文件对话框,找到等高线赋值后的文件“KU6_3.WL”,如图18;图18然后单击“打开”按钮,将“KU6_3.WL”打开,结果如图19;3、单击“处理点线”菜单下的“线数据高程点提取”命令,如图21;则系统弹出“设置线抽稀点参数”对话框,如图22;图22其中,“抽稀提点”参数越小,则在等高线上提取的高程点就会越多,则后面生成的GRD 数据的精度就会越高,则生成三维地形后,对实际的地形拟合也就越精确;需注意的是“线属性高程数据域”要选择高程值所在的字段;设置好各项参数后,单击“确定”按钮,提点后的结果如图23;图234、单击“GRD模型”菜单下的“离散数据网格化”命令,如图24;图24系统弹出“离散数据网格化”对话框,如图25图25然后单击对话框中的“文件换名”按钮,系统会弹出一保存文件的对话框,如图26;单击“保存”按钮,则生成的文件的路径就会在对话框的底部显示出来,如图27;然后单击“确定”按钮,即可生成GRD数据;5、单击“文件”菜单下的“打开三角剖分文件”命令,如图28;图28系统弹出打开文件对话框,如图29;图29选中上一步生成的“TmpGrid.GRD”,单击“打开”按钮,结果如图30;图306、接下来,有四条独立的途径可以走,分别如下:①、格网立体图绘制:单击“Grd模型”菜单下的“格网立体图绘制”命令,如图31;图31系统弹出如下对话框,如图32:图32单击“确定”按钮即可,生成的结果图,如图33;图33这里结果是点、线、面文件,可以保存修改并打印输出,保存后关闭结果;②、平面等值线图的绘制:单击“Grd模型”菜单下的“平面等值线图的绘制”命令,如图34;则系统会弹出“设置等值线参数”对话框,如图35;图35下面一次来说明上图35中标注的7个地方的作用:在图35中,将标注为“1”处的“等值线套区”打“√”,将标注为“4”处的“等值线光滑处理”打“√”,并将光滑度选择为“高程度”;在图35中,单击标注为“2”处的“等值层值”按钮,系统会弹出一对话框,如图36;图36这里我们可以修改高程值之间的间隔,比如将上图中的“步长增”改为20,这是要单击“更新当前分段”按钮,否则修改无效,然后单击“确定”按钮;在图35中,单击标注为“3”处的“线参数”按钮,系统将弹出修改线参数对话框,以供我们修改结果文件的线型,如图37;图37在图35中,双击标注“6”处的颜色,系统弹出颜色表,如图38,以供我们修改相应等高线的颜色,不过一般情况下默认就可以了;图38在图35中,双击标注“7”处的“Y es”或“No”,来决定是否将对应该等高线的高程值标注出来;在图35中,将标注“5”处的“制图幅面”改为“原始数据范围”;最后单击图35中的“确定”按钮,即可生成等值线图,结果如图39,保存后关闭结果;图39③、彩色等值立体图绘制:单击“Grd模型”下的“彩色等值立体图绘制”,如图40;系统弹出参数设置对话框,如图41;单击“等值图参数设置”按钮,则系统有弹出一对话框,如图42;图42在“等值线套区”前打“√”,单击“确定”按钮,返回图41所示的对话框,并单击该对话框中的“确认”按钮,则生成结果文件,如图43,保存后关闭结果;图43④、单击“窗口”菜单下的“新建三维窗口”,如图44;图44则系统会直接生成三维的立体模型,如图45;图45然后在当前窗口里,单击右键,在弹出的快捷菜单中选择“图形旋转”,如图46,可以实现绕X、Y、Z轴选择立体模型;而且还可以实现三维模型的漫游飞行;图46三、系统自带演示数据(安装MAPGIS时,将所有的选项都选中,则在MAPGIS的安装文件夹下“D:\mapgis67\sample\image\flydata”会有该演示数据)1、打开DTM分析子系统,如图16;2、单击“文件”菜单下的“打开三角剖分文件”,打开“数据”文件夹下的“Fly.grd”数据,如图47;图473、单击“窗口”下的“新建三维窗口”命令,则在该数据的基础上,系统会自动生成三维立体模型,如图48;图48同理,在当前窗口里,单击右键,在弹出的快捷菜单中选择“图形旋转”,可以实现绕X、Y、Z轴选择立体模型;而且还可以实现三维模型的漫游飞行;4、单击“数据”菜单下的“装入纹理文件”,如图49;图49则系统弹出打开文件对话框,如图50,找到“数据”文件夹下的“rgbfly.msi”文件(该文件为此三维模型区域对应的遥感影像),并单击打开;图50则系统弹出“纹理参数设置”对话框,如图51,纹理象素格式任选一种即可,单击“确定”按钮,则最终三维结果如图52所示,实现了三维地形模型和相应地区遥感影像的叠加显示;图51三维模型绕X轴旋转效果:三维模型绕Y轴旋转效果:三维模型绕Z轴旋转效果:单击右键快捷菜单中的“自动飞行”(也可以在电子沙盘中来实现上述效果):。

利用Mapgis成等值线图的方法

利用Mapgis成等值线图的方法

Mapgis成等值线图1、首先用surfer网格、白化、滤波、样条平滑所需要成图的数据,生成**.grd格式的文件。

2、用surfer打开**.grd格式文件,点击左上角“文件(F)”——另存为(A),在弹出的对话框中选择好保存的路径、文件名,在保存类型(T)项选择“GS Binary(*.grd)”保存。

3、打开Mapgis——空间分析——DTM分析——GDR模型——平面等值线绘制——在弹出的对框中选择刚刚另存为的文件打开——弹出的对话框中进行各项参数设置如下:132(1)红色框1中,根据自己需要进行选择,一般四个勾全选择,光滑度根据自己需要确定。

(2)红色框2中,一般选择原始数据范围,生成的比例尺就是1:1000的图,成图后可以根据自己需要进行调整。

(3)图框3中是最重要的,它的设置反应出做成图的美观程度,一般首先点击“等值线值”在弹出的对话框中设置,如下图右侧:(1)一般要“删除当前分段”(系统默认的等值线色阶),然后按照自己想分的色阶进行分别设置(每个起始、终止值及对应的颜色、步长都可以自己设置,设置好后点击“添加新分段”,系统就会按照设置好的步长进行颜色变化分段填充。

如果想设置多个色阶,第二个分段的起始值与第一个分段的终止值不能一样,必须要大些,应为这两个值也要对应颜色进行色阶分段填充)。

(2)如果要改变分段,可以选中分段后进行改正,但改正后必须“更新当前分段”。

(3)设置好后点距确认,推出此对话框。

4、此时可以在上图红色框3中进行“线参数”、“标记参数”的设置,还可以删除或添加等值线。

5、一切设置好后就可以点击确定,等值线图就完成了。

6、保存点、线、区文件。

7、打开Mapgis或者Section新建工程,添加刚刚保存的点、线、区文件即可。

注意:第3、4步中的设置很重要,因为到第5步后退出来就是做成的图,如果发现要改的地方,就没法再进去改参数,只能重新从第1步开始做。

(反正我没发现进入修改等值线参数的方法,如果谁知道请留言告诉我,谢谢!)。

最近学习mapgis掌握了几种mapgis等值线生成方法

最近学习mapgis掌握了几种mapgis等值线生成方法

最近学习mapgis掌握了几种mapgis等值线生成方法,简述如下:法一:先在excel里面处理数据表头如上图存为csv格式然后改文件后缀名为det(如Ag.det)打开mapgis—空间分析—DTM分析进入DTM编辑文件—打开三角剖分文件(打开Ag.detTin模型—快速生成三角剖分然后Tin模型—追踪剖分等值线在选择界面选择自己需要的选项需要注意的是1、点击注记参数—注记格式里面可以加前缀名(就是等值线标注)频度是加入标注的稀疏程度。

2、分区的时候是数值以前的值,故第一区用白色,最高值要留下。

此方法的缺点是,每次只能处理一个数据,需要多个det文件,且凸包线不能充满整个矩阵。

法二:将excel另存为txt格式(如拉屋化探数据.txt)打开mapgis—实用服务—投影变换进入投影变换投影变换—用户投影变换(打开拉屋化探数据.txt)注意用户起始数据选择按指定分隔符点击设置分割符分隔符选Tab以及空格属性所在名称所在行必须选数据类型需要选数值选双精度,文本用字符串确定后设置点图元参数不需要投影后直接生成数据另存点文件(如拉屋化探数据.wt)然后进入DTM编辑打开拉屋化探数据.wt然后选处理点线—1、高程点/线三角化(或者2、高程点/线栅格化)生成1、det未见或者2、grd文件若是1、则接下来的步骤如法一若为2、接下来的步骤在法散讨论此办法麻烦但附加功能多,编辑方便,但由于破解mapgis关系,偶尔会出问题法三:将excel另存为txt格式(如拉屋化探数据.txt)直接进入DTM编辑选Grd模型—离散数据网格化(打开拉屋化探数据.txt)X、Y、Z值都是可选的,文件换名可以选为自己需要的(如拉屋化探数据.Grd),网格化方法不变,但是点选择进入(经试验距离幂指数选4比较好,其他的不用变)确定后打开三角剖分(拉屋化探数据.Grd)选Grd模型—平面等值线图绘制就可以绘制了分区的时候是数值以前的值,故第一区用白色,最高值要留下。

生成彩色等值线立体图

生成彩色等值线立体图

如何将MAPGIS矢量等值线平面图生成彩色等值线立体图?一、“输入编辑”系统中,将绘制等值线平面图赋属性字段。

步骤:1、工作区/装入文件/装入线文件2、编辑/参数编辑/编辑线属性结构点击“编辑线属性结构”系统弹出下图,增加一属性字段“gc”。

按回车,系统弹出下图。

选择“双精度型”字段,OK。

给字段长度、小数位数。

回车。

3、矢量化/高程自动赋值用鼠标在等值线图上拉一直线赋高程值,根据已设置的“当前高程”为基值,自动逐条按“高程增量”递增赋值。

4、工作区/存文件二、进入“DTM分析”系统,生成彩色等值立体图。

步骤:1、文件/打开数据文件/线数据文件2、处理点线/线数据高程点提取点击“线数据高程点提取”系统弹出对话框从装入的线文件“线属性高程域”中选取高程值。

设置提点方式及提点参数,确定。

及可从原图的某一属性字段提取高程数据点。

选高程字段3、Grd模型/离散数据网格化选择“离散数据网格化”菜单,系统弹出如下对话框。

用户输入文件名1.grd,即生成规则网文件。

该功能对未网格化数据网格化。

用户可根据需要修改网格化参数中的有关项,而通过修改网格间距,可以调整网格的疏密程度。

然后通过“文件换名”,将离散数据(*.wl)转换成网格数据(*.grd)。

4、彩色等值线立体图绘制选择“彩色等值线立体图绘制”,系统提示用户选择(1.grd)文件,并弹出如下对话框。

用户可根据需要选择立体图投影参数、类型、制图精度。

再点击上图中“等值图参数设置”,系统弹出如下对话框:点击此项,即弹出此对话框设置高程起始色与终止色以及步长值用户可根据需要设置:等值线套区、等值层值等。

系统根据用户设置的各项参数生成彩色等值立体图,如下图所示。

mapgis作等值线图教程

mapgis作等值线图教程

生成等值线图在surfer中确定等值线图的色标打开mapgis 在空间分析--DTM分析--Grd模型--离散数据网格化,打开原始数据,选择成图数据行列,然后确定(生成网格化文件默认保存在原始数据所在文件位置)。

Grd模型--平面等值线图绘制,打开生成的网格化文件,在设置选项中画勾,制图幅面--选择“原始数据范围”点击--等值层值--删除当前分段,起始Z和终止Z输入在surfer中确定的色标分段和颜色,然后点击添加分段,然后同样操作输入第二个分段,(一个分段的终止和下一个分段的起始不能重合.比如分段0-288-934-1571-2086-2400,第一个分段为0-288,第二个分段可以设为288.1-934,第三个分段为934.1-1571 ……),最后再点确定,然后要删除288.1 934.11571.1…这几层。

然后确定。

生成图文件--另存数据于—保存点,线,区文件到事先新建的文件夹,然后关掉工作区。

打开mapgis—图形处理—输入编辑—新建工程—在左边工程文件区右键添加项目打开生成的点,线,面文件.按照wp,wl,wt顺序排列在工作区,然后点击1:1或者刷新,然后成图.1.生成图框在上图中,将鼠标放在图的四个角读出四个角的坐标,确定x轴和y轴的最大值和最小值,记下来.重新打开mapgis—实用服务—投影变换—系列标准图框—鼠标生成矩形图框轮廓参数—输入x,y的起始值,例如:x的值15690200—15693200,y的值5191750—5194300 为了好看(框比图大),在这里输入的起值要比x,y的最小值小,比最大值大.比如可以输入x:15690150—15693250,y:5191700—5194350图廓内网线参数—为xy的最小值,间距dx,dy由图的xy方向的长度来定,网线类型--绘制实线坐标线坐标系—图形坐标其他的可以不管.点击确定文件—另存到事先建好的文件夹—关闭工程编辑中添加项目,把刚才生成的图框文件添加进去这不就看到框框了吗?3添加点位图打开mapgis—实用服务—投影变换—p投影转换—u用户投影转换--打开文件—原始数据设置分隔符选择xy所在行列不需要投影—生成数据—确定将生成的文件保存到事先建好的文件夹在工程编辑中添加刚才生成的点位文件添加后这不就看到点了吗?4添加标注选择需要标注的对象,标注的位置通过xy来移动(自己试验)确定后可以更改标注的大小确定这不就有标注了吗?5裁剪在工程编辑中添加一个线文件和一个区文件(注意该路径为事先建好的文件夹),如下图所示:下面造剪切框,首先选择剪切线和剪切区使他们处于编辑状态,接下来是先用用线把你想裁剪的区域画下来如下图(注意所造的区域一定要是封闭的线,因为我们接下来要用这个剪切线生成区):先编辑—输入线—输入线E—折线—确定,圈出所需要的区域R区编辑—区编辑…R—图形造区,鼠标点击勾出来的线,右键点中区域输入颜色—保存所有项—保存工程—删掉剪切线点文件和区文件—T其他—工程裁剪—保存到另一个文件夹—选择要裁剪的文件(等值线文件)载入剪切框—添加刚才生成的区文件开始裁剪—保存到新建的另外一个文件夹—关闭所有打开mapgis—输入编辑—新建工程—添加刚生成的裁剪文件—再把以前生成的点位文件,图框文件添加到这个文件夹—画出最终图谢谢!!。

Mapgis等值线图绘制方法

Mapgis等值线图绘制方法

M a p g i s等值线图绘制方法本页仅作为文档封面,使用时可以删除This document is for reference only-rar21year.MarchMapgis等值线图绘制方法1.打开Mapgis主菜单,选择“实用服务”—“投影变换”2.选择“投影变换”—“用户文件投影变换”3.点击打开文件4.将TXT文件导入到Mapgis中5.点击“用户投影参数”6.设置用户投影参数坐标系类型设置为“投影平面直角”椭球参数设置为“西安80”投影类型为“高斯克吕格”比例尺分母为“1”坐标单位为“米”投影带类型为“6度带”投影带序号为“19”设置完毕后点击确定7.设置结果投影参数坐标系类型设置为“投影平面直角”椭球参数设置为“西安80”投影类型为“高斯克吕格”比例尺分母为“50000”坐标单位为“毫米”投影带类型为“6度带”投影带序号为“19”设置完毕后点击确定8.指定数据起始位置选择属性数据下第一行数据作为数据起始位置9.设置分隔符(1)选择“按指定分隔符”(2)选择“设置分隔符”(3)分割符号中,将(Tab键)选中(4)属性名称所在行,选择第一行的属性行(5)将数据类型都改为“5.双精度型”(6)点击确定10.设置点图元参数(1)选择点图元参数(2)修改子图号及高度宽度后点击确定11.投影变换点击投影变换后,确定生成文件12.保存文件13.在Mapgis主程序中选择“空间分析”—“DTM分析”14.加载点数据,打开“文件”—“打开数据文件”—“点数据文件”15.点击“处理点线”—“点高程点提取”选择高程属性项后,点击确定16.离散数据网格化(1)点击“Grd模型”—“离散数据网格化”(2)在网格化方法中选择Kring泛克里格法网格化(3)点击确定,生成Grd文件17. 等值线绘制(1)在“Grd模型”中选择“平面等值线绘制”(2)载入Grd文件(3)选择“等值线光滑处理”(4)制图幅面选择“原始数据范围”(5)点击确定,生成等值线18.等值线文件保存。

如何使用测绘软件生成三维模型

如何使用测绘软件生成三维模型

如何使用测绘软件生成三维模型如果您想了解如何使用测绘软件生成三维模型,您来对了地方。

本文将向您介绍一些常见的测绘软件和相关技术,为您提供全面的指导。

在开始之前,让我们先了解一下什么是三维模型以及它的应用。

三维模型是三维空间中的一个几何实体的数学表示。

通过使用测绘软件,我们可以将真实物体或场景转化为数字形式,从而创建出高度真实的三维模型。

这种技术在多个领域中有广泛的应用,如建筑设计、城市规划、游戏开发和虚拟现实等。

有许多专业的测绘软件可供选择,其中一些功能非常强大且广泛使用。

例如,Autodesk公司开发的AutoCAD和Revit软件以及ESRI公司的ArcGIS软件,都是业内热门的选择。

这些软件具有强大的绘图和建模功能,并且提供了各种工具和插件,以满足不同用户的需求。

首先,测绘软件中最基本的功能就是绘图。

通过绘图,您可以创建二维或三维的基础图形,如点、线和面。

这些基础图形可以组合成更复杂的形状和物体,从而构建出完整的三维模型。

此外,测绘软件还提供了各种编辑工具,可帮助您调整和修改已绘制的图形。

除了绘图功能,测绘软件还提供了丰富的渲染和建模工具。

渲染是将模型添加材质和光照效果以增强真实感的过程。

通过调整材质的颜色、纹理和透明度,您可以创建出栩栩如生的表面效果。

而建模则涉及创建具有复杂形状和结构的实体,例如建筑物、山脉或机械零件。

此外,测绘软件还提供了一些高级功能,如数据分析和空间分析。

这些功能使得用户能够在生成三维模型的基础上进行更深入的分析和决策。

例如,在城市规划中,您可以使用这些工具来模拟不同建筑方案的效果,并评估其对环境和交通的影响。

在使用测绘软件生成三维模型时,您需要注意一些技巧和步骤。

首先,确保您具备基本的计算机技能和图形学知识。

虽然大多数软件具有友好的用户界面,但一些高级功能可能需要额外的学习和实践。

其次,准备好相关的数据和素材。

如果您要绘制现实世界中的物体,您需要收集和处理相应的测量数据。

mapgis制图步骤及常用功能

mapgis制图步骤及常用功能

Mapgis制图方法步骤及常用功能电脑制图基本步骤:在做一幅图之前,先新建一个文件夹(用来保存与该图有关的所有文件),用图名给该文件夹命名,例:×××矿1号剖面,之后将扫描的图放入该文件夹中。

打开MAPGIS主菜单,进行系统设置,把工作目录设置为刚才新建的文件夹(×××矿1号剖面),其余三项在安装MAPGIS软件时设置好。

因为扫描文件为(*.tif)格式,在MAPGIS中使用不变,因此需要转换成MAPGIS可使用的文件格式(*msi),需要进行数据类型转换:MAPGIS主菜单→图象处理→图象分析(镶嵌配准)→文件→数据输入→转换数据类型:(*.tif)→添加文件(扫描的文件)→转换图形处理→输入编辑→确定:新建工程(把做的这张图看作一个工程),在左区点右键→新建区、新建线、新建点→矢量化→装入光栅文件→描图其它常用功能:做平面图之前,生成标准图框:自动生成图框:MAPGIS主菜单→实用服务→投影变换→系列标准图框→键盘生成矩形图框→矩形图框参数输入:坐标系:国家坐标系;带号:20/40;注记:公里值。

边框参数:内间距10,外间距1,边框宽1。

网线类型:绘制实线坐标线;比例尺:图的比例尺(例:5000);矩形分幅方法:任意公里矩形分幅。

图廓参数:横向起始公里值(去带号):例20556000→556.000,纵向起始公里值:例4820.000,横向结束公里值:,纵向结束公里值:,图廓内网线参数:网起始值(根据起始公里值定):,网间隔(根据比例尺定):;(例横向起始值为556.020,比例尺为5000,网起始值应为:556.500,网间隔为0.5)图幅名称:××××,图框文件名:×××,线参数设置→点参数设置→确定因为扫描图纸过程中会产生变形,为校正所产生的误差,需要用标准图框对扫描图转换后的(*.msi)格式的图纸进行图像校正,如下:图像校对:MAPGIS主菜单→图象处理→图象分析→打开影像(*.msi文件)→镶嵌融合→打开参照文件→参照线文件→镶嵌融合→删除所有控制点→镶嵌融合→添加控制点(点原图(左侧)的某点,再点右侧图对应的点,之后连续三次空格,)→镶嵌融合→控制点浏览(添加足够数量的控制点)→校正预览→影像校正为将野外用GPS实测的地质、物化探点(有大地坐标)一次性投影到所图纸上,需要做投影变换投影变换:先在Excel表格中输入X(数据去掉带号20或40)、Y、Z,另存为文本文件(制表符分隔)(*.txt)MAPGIS主菜单→实用服务→投影变换→投影转换→用户文件投影转换→设置用户文件:打开文件(*.txt)→点第二行数据用户投影参数:椭球参数:北京54坐标系;比例尺分母:1;坐标单位:米;投影带类型:6度带/3度带;结果投影参数:椭球参数:北京54坐标系;比例尺分母:图的比例尺分母(例5000);坐标单位:毫米;投影带类型:6度带/3度带按指定分隔符→设置分隔符:√Tab;数据类型:5:双精度,6:字符串,属性名称所在行:点图元参数设置→√生成点;X位于 Y位于列→投影变换→确定→保存文件做物化探异常等值线图的步骤如下:自动生成等值线:先把Excel(*.xls)电子表格文件转换成(*.dat)文件(可以在Sufer软件中转换)注意:Excel表格中的Z值不可以有空格或符号(如≤),若某一点无数据,便用0补齐→MAPGIS主菜单→空间分析→DTM分析→Grd模型→离散数据网格化→设置参数:X:文件第列数据,Y:文件第列数据,Z:文件第列数据;网格化方法:Kring泛克立格法网格化;文件名:→保存为(*.GRD)格式文件→Grd模型→平面等值线图绘制→设置等值线参数:√等值线套区;√等值线光滑度处理:高程度;等值线层:删除当前分段,起始:,终止:,步增,→确认。

mapgis制作三维图

mapgis制作三维图

用mapgis中的数字地面模型系统做
步骤如下
1、空间分析-DTM分析-新建一个文件之后打开数据文件选择线文件(即等高线)。

2、处理点线-线数据高程点提取,其中线属性高程数据域选择线文件(等高线)属性中高程数
据项抽稀系数可根据实际情况做适当修改。

3、GRD模型-离散数据网格化,此时会生成一个高程数据文件*.grd
简便的方法可用surfer等软件制作。

要逼真一点的就继续用mapgis中的数字地面模型系统做,过程和需要的数据较多。

具体可看看相
关的教材。

前提条件是要有数字化好的地形图
没有可以现将其数字化之后在做。

MAPGIS矢量化操作步骤

MAPGIS矢量化操作步骤

MAPGIS矢量化操作步骤MAPGIS矢量化步骤1.利用MAPGIS矢量化作图。

1.1启动MAPGIS(方法过程见上一次实验)。

1.2进行输入编辑窗口。

(1)点击“取消”。

(2)点击“新建工程工具”、“确定”、“点选生成不可编辑项”、“确定”(3)最大化地图窗口,并将空工程文件保存为“实习二”。

(4)装入光栅文件“80-14.tif”。

(5)光栅文件求反,并将屏幕放大到适当大小。

(6)可利用移动窗口工具拖动窗口,以查看图形的其它部分。

(7) 通过对查看,以达到判图识图并对图形要素进行分层的目的,对于点要素我们可以分为注示层和权属拐点层,对于线要素我们可以分为线状地物层、权属界线层和地类界三个层次。

(8)在控制台窗口点击右键,利用快捷菜单新建两个点文件和三个线文件。

2014全国一级建造师资格考试备考资料真题集锦建筑工程经济建筑工程项目管理建筑工程法规专业工程管理与实务最后得:(9)在控制台窗口可以通过拖动项目改变其位置,则我们将线文件拖到上层,点文件放在下层。

1.3新建并打开图例板。

(1)在工程窗口新建图例(2)新建“注示”的图例。

在“图例类型”选择框中选择“点类型图例”,并在“名称”栏中输入“注示”。

点击“图例参数”按钮,输入如下参数,最后点击“确定”键确认。

最后点击“插入”按钮,完成“注示”图例的设置。

(3)新建“权属拐点”图例的过程见下列图解:(4) 线状地物包括铁路、公路、农村道路、沟渠等,以农村道路为例,建立图例图解如下。

“图例类型”选“线类型图例”。

“图例名称”填入“农村道路”设置“图例参数”其它线状地物的设置同上,其参数见下图:铁路:公路:沟渠:(5)权属界线的定义方法同上,其参数分别为:村界:乡界:县界:(6)地类界线的定义方法同上,其参数为:(7)以上的参数定义好之后,点击“确定”按钮确认我们的操作,系统会提示我们保存图例文件。

(8)将工程文件与图例文件关联在一起才能使用图例板,方法是在控制台窗口的右键菜单中关联图例文件。

MAPGIS矢量化步骤

MAPGIS矢量化步骤

MAPGIS矢量化步骤利用MapGis进行屏幕跟踪矢量化1.利用MAPGIS矢量化作图。

1.1启动MAPGIS(方法过程见上一次实验)。

1.2进行输入编辑窗口。

>(1)点击“取消”。

(2)点击“新建工程工具”、“确定”、“点选生成不可编辑项”、“确定”(3)最大化地图窗口,并将空工程文件保存为“实习二”。

(4)装入光栅文件“80-14.tif”。

(5)光栅文件求反,并将屏幕放大到适当大小。

(6)可利用移动窗口工具拖动窗口,以查看图形的其它部分。

(7) 通过对查看,以达到判图识图并对图形要素进行分层的目的,对于点要素我们可以分为注示层和权属拐点层,对于线要素我们可以分为线状地物层、权属界线层和地类界三个层次。

(8)在控制台窗口点击右键,利用快捷菜单新建两个点文件和三个线文件。

最后得:(9)在控制台窗口可以通过拖动项目改变其位置,则我们将线文件拖到上层,点文件放在下层。

1.3新建并打开图例板。

(1)在工程窗口新建图例(2)新建“注示”的图例。

在“图例类型”选择框中选择“点类型图例”,并在“名称”栏中输入“注示”。

点击“图例参数”按钮,输入如下参数,最后点击“确定”键确认。

最后点击“插入”按钮,完成“注示”图例的设置。

(3)新建“权属拐点”图例的过程见下列图解:(4) 线状地物包括铁路、公路、农村道路、沟渠等,以农村道路为例,建立图例图解如下。

“图例类型”选“线类型图例”。

“图例名称”填入“农村道路” 设置“图例参数” 其它线状地物的设置同上,其参数见下图:> 铁路:> 公路:> 沟渠:(5)权属界线的定义方法同上,其参数分别为:村界:> 乡界:> 县界:(6)地类界线的定义方法同上,其参数为:(7)以上的参数定义好之后,点击“确定”按钮确认我们的操作,系统会提示我们保存图例文件。

(8)将工程文件与图例文件关联在一起才能使用图例板,方法是在控制台窗口的右键菜单中关联图例文件。

MAPGIS矢量等值线平面图生成三维模型

MAPGIS矢量等值线平面图生成三维模型

MAPGIS矢量等值线平面图生成三维模型利用MApGIS做剖面1. 首先打开一张等值线图2. 对等值线进行编辑结构属性,赋予它一个高程的属性3.在矢量化中选中高程自动赋值,利用高程自动赋值赋予等值线属性4. 所以等值线都赋值以后,保存线文件,打开空间分析中的DTM 分析。

5.在DTM分析中,将等值线文件格网化,形成GRD文件。

6 .DTM打开后,将其他的附有地层的线或者区文件一并打开7.在模型应用中选择“高程剖面分析”——“交互造线”。

交互造线的方法很简单,左键选择,拉直线,右键确定,中间会弹出对话框8.弹出对话框,进行一些无关紧要的选择,最后选择左下角的与弧求交,这个弧就是你附在GRD上的区文件,弧段就是地层的界线。

9.生成好的剖面图如何用MAPGIS矢量等值线平面图生成彩色等值线立体图1.1"输入编辑"系统中,给绘制的等值线平面图添加属性字段。

1、工作区/装入文件/装入线文件。

2、编辑/参数编辑/编辑线属性结构。

点击"编辑线属性结构"系统弹出下图,增加属性字段"gc"。

按回车,系统弹出下图。

选择"双精度型"字段类型,OK。

给出字段长度、小数位数,回车。

3、矢量化/高程自动赋值。

用鼠标在等值线图上拉一直线赋高程值,根据已设置的"当前高程"为基值,自动逐条按"高程增量"递增赋值。

4、工作区/存文件1.2 进入"DTM分析"系统,生成彩色等值立体图。

1、文件/打开数据文件/线数据文件。

2、处理点线/线数据高程点提取。

点击"线数据高程点提取"系统弹出对话框:从装入的线文件"线属性高程域"中选取高程值。

设置提点方式及提点参数,确定。

即可从原图的某一属性字段提取高程数据点。

3、Grd模型/离散数据网格化。

选择"离散数据网格化"菜单,系统弹出如下对话框。

基于MAPGIS三维地形模型的实现

基于MAPGIS三维地形模型的实现

本科生毕业论文(设计)题目基于MAPGIS 三维地形模型的实现姓名学号院系地理与旅游学院专业地理科学指导教师职称2015 年5 月16日曲阜师大学教务处制目录摘要 (1)关键词 (1)Abstract (1)Key words (1)引言 (1)1 研究区域概况及数据源 (2)1.1 研究区域概况 (2)1.2 数据源 (3)2 具体操作方法及流程 (3)2.1 操作方法 (3)2.2 图件扫描 (4)2.3 图像文件的格式转换 (4)2.4标准分幅影像图(DRG)的生成 (5)2.4.1 图幅生成控制点 (6)2.4.2 顺序修改控制点 (6)2.4.3 生成质量评估文件 (7)2.4.4 标准图幅裁剪 (7)2.5 矢量化等高线 (7)2.5.1 新建MAPGIS 6.7的点、线、面工程文件 (8)2.5.2等高线矢量化82.5.3 等高线自动赋值 (9)2.6 DTM模型的生成 (10)2.6.1 平面等值线图的绘制 (10)2.6.2 彩色等值立体图的绘制 (11)2.7 三维地形的生成及飞行 (12)2.7.1 三维地形的漫游 (12)2.7.2 平面晕渲图的绘制 (13)2.7.3 立体示意图的绘制 (13)结语 (14)致 (14)参考文献 (14)基于MAPGIS 三维地形模型的实现地理科学专业学生111指导教师111摘要:本文以省曲阜市东南部尼山镇颜母庄的1:10000(I50G013052)的地形图为地理底图,介绍了基于软件MAPGIS 6.7的三维地形模型及三维漫游的实现的操作步骤和经验技巧,以期对地图制作等相关操作及软件的使用起到借鉴作用。

关键词:MAPGIS 6.7;尼山镇颜母庄;三维地形模型;三维漫游The Realization of 3D Terrain Model Based on MAPGISStudent majoring in Geography 111Tutor 111Abstract:The article introduces the general step and the key technologies of the production of 3D TerrainModel based on MAPGIS 6.7,taking the area of Nisan Yanmu Town ,ShanDong Province as example.I hope toprovide some suggessions ,experiences and skills of 3D terrain realization and flight.Key words:MAPGIS 6.7; Nisan Yanmu Town;3D Terrain Model;3D terrain realization and flight引言MAPGIS是中地信息工程研制的具有自主的大型基础地理信息系统软件平台。

mapgis第九章三维模型分析

mapgis第九章三维模型分析

三、可视性分析
可视性分析的目的是分析观察者在三维空间中发现目 标的概率。确定土地景观中点与点之间的相互通视能力, 对军事活动中的航路规划、微波通讯网的规划以及风景旅 游点的研究都有着重要的意义。在MAPGIS中可视分析包括 可视性分析和可视域分析两大功能。而在中也包括连线可 视性分析和全局可视性分析。 1. 可视性分析 可视性分析包含连线可视性分析和全局可视性分析两种类 型。 ⑴连线可视性分析主要用于判断两点是否通视,可对三角 网数据或格网数据进行。
二、TIN模型创建
不规则三角网(TIN)也是DTM的一 种表现形式。所谓TIN模型,实质上是将原 始离散数据点,按一定规则连接成 Delaunay三角形,然后在此基础上进行分 析。与GRD模型相比,TIN模型可以不必对 原始离散数据进行网格化处理,而是直接 对这些非网格化数据直接建立三角剖分, 进行分析。
⑵全局可视性分析是以观察点为中心、360度为视域角, 对视域分析范围内的所有点进行连线可视性分析;并在此 基础之上对其中所有的可视点进行编码,从而可以形成一 幅可视域矢量图。 2.连线可视域分析 与全局可视性分析不同的是连线可视域分析是在指定视线 的方向及视域的范围的条件下进行的。
四、提取剖面
该功能允许观察与X-Y平面垂直的任意剖面的数据分
二、坡度与坡向的计算
对于坡度与坡向的计算采用GRD和TIN都能完成计算, 其界面大致相同,下面采用GRD模型进行坡度与坡向的计算。 在“GRD模型”下拉菜单中选择“坡度、坡向、粗糙度” 选项,此功能先对原始稀疏数据加密,然后计算各单元的 坡度、坡向或粗糙度,并将结果数据以“.BMP”或“.GRD” (其高程信息为高程点的坡度、坡向或粗糙度)格式保存 到指定的文件中,供制图或分析时使用。如果想绘制坡度 图,可以先用此功能产生坡度GRD文件,然后运用“平面等 值线图绘制”功能就可以出坡度图了。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

利用MApGIS做剖面
1. 首先打开一张等值线图
2. 对等值线进行编辑结构属性,赋予它一个高程的属性
3.在矢量化中选中高程自动赋值,利用高程自动赋值赋予等值线属性
4. 所以等值线都赋值以后,保存线文件,打开空间分析中的DTM分析。

5.在DTM分析中,将等值线文件格网化,形成GRD文件。

6 .DTM打开后,将其他的附有地层的线或者区文件一并打开
7.在模型应用中选择“高程剖面分析”——“交互造线”。

交互造线的方法很简单,左键选择,拉直线,右键确定,中间会弹出对话框
8.弹出对话框,进行一些无关紧要的选择,最后选择左下角的与弧求交,这个弧就是你附在GRD上的区文件,弧段就是地层的界线。

9.生成好的剖面图
如何用MAPGIS矢量等值线平面图生成彩色等值线立体图
1.1"输入编辑"系统中,给绘制的等值线平面图添加属性字段。

1、工作区/装入文件/装入线文件。

2、编辑/参数编辑/编辑线属性结构。

点击"编辑线属性结构"系统弹出下图,增加属性字段"gc"。

按回车,系统弹出下图。

选择"双精度型"字段类型,OK。

给出字段长度、小数位数,回车。

3、矢量化/高程自动赋值。

用鼠标在等值线图上拉一直线赋高程值,根据已设置的"当前高程"为基值,自动逐条按"高程增量"递增赋值。

4、工作区/存文件
1.2 进入"DTM分析"系统,生成彩色等值立体图。

1、文件/打开数据文件/线数据文件。

2、处理点线/线数据高程点提取。

点击"线数据高程点提取"系统弹出对话框:
从装入的线文件"线属性高程域"中选取高程值。

设置提点方式及提点参数,确定。

即可从原图的某一属性字段提取高程数据点。

3、Grd模型/离散数据网格化。

选择"离散数据网格化"菜单,系统弹出如下对话框。

该功能对未网格化数据网格化。

用户可根据需要修改网格化参数中的有关项,而通过修改网格间距,可以调整网格的疏密程度。

然后通过"文件换名",将离散数据(*.wl)转换成网格数据(*.grd)。

4、彩色等值线立体图绘制。

选择"彩色等值线立体图绘制",系统提示用户选择(1.grd)文件,并弹出如下对话框。

用户可根据需要选择立体图投影参数、类型、制图精度。

再点击上图中"等值图参数设置",系统弹出如下对话框:
用户可根据需要设置:等值线套区、等值层值等。

系统根据用户设置的各项参数生成彩色等值立体图,如下图所示。

如何用MAPGIS矢量等值线平面图生成三维模型?
2.1"输入编辑"系统中,将绘制的等值线平面图赋属性字段和属性值。

步骤与方法同如何用MAPGIS矢量等值线平面图生成彩色等值线立体图2.2 进入"DTM分析"系统,生成彩色等值立体图。

1、文件/打开数据文件/线数据文件。

2、处理点线/线数据高程点提取。

点击"线数据高程点提取"系统弹出对话框。

从装入的线文件"线属性高程域"中选取高程值。

设置提点方式及提点参数,确定。

即可从原图的某一属性字段提取高程数据点。

3、Tin模型/生成高程初始三角剖分
选择"生成高程初始三角剖分"菜单,系统弹出如下对话框。

确定后,系统将提取的离散数据进行三角剖分,自动建立邻接拓扑关系,如下图。

4、Tin模型/优化初试三角剖分
系统将在初始三角剖分的基础之上进行三角形的优化工作,如下图。

5、窗口/新建三维窗口
点击"新建三维窗口"菜单,系统将会弹出三维图显示窗口,如下图。

用户可根据需要,选择三维显示窗口中左边快捷图标以及右下方光源参数、材质参数、三维模型参数、飞行参数调整与设置,显示出自己最为满意效果的三维图。

举例:
a、用户将已有的图象资料(如遥感图像)加在三维地形上进行观察。

用鼠标点击"纹理映射"快捷键,系统弹出如下对话框,让用户选择*.msi、*.bmp文件。

打开后,系统生成新的三维立体图。

b、用户在上图基础上叠加等高线的方法是:击活原等值线图,选择"Tin 模型/追踪剖分等值线"菜单,生成等值线图如下。

再返回三维窗口,点击快捷键"等值线叠加显示",将会看到等值线叠加到三维实体上的显示效果。

如下图。

MAPGIS地形高程赋值及图切剖面作法
一、矢量化地形图高程的自动赋值
1、打开并进入工程文件编辑后,将无关紧要的要素关闭,仅留矢量化后的地形
线。

2、点击线编辑→参数编辑→编辑线属性结构→输入中文“高程”→回车→选字段类型为“双精度”→回车→填写字段长段(用8就可以)→填写小数点位(用2就可以)→最后点击“OK”,地形线属性结构即为“高程”。

3 编辑属性结构
3、矢量化后的地形图自动高程赋值
在矢量化后的地形图中找出两个较接近的控制点高程,并计算出每条线的高程增量及当前线的高程值后,点击矢量化→高程自动赋值→然后以当前线为基线拉直线后按左健确定,自动跳出高程赋值栏图标→在图标栏中顺序填上当前高程、高程增量、高程域名(填写“高程”二字),再点击确定后,被直线所截取等高线即变成黄色即赋值成功。

按上述方法将所有地形线予以赋值后才可进行图切剖面步骤(注意:在截取地形线时,同一等高线不能有交叉截取,只能从上到下或从下到上顺序进行,否则所赋高程值将出现错误。

如从山顶往下截取时,高程增量应用负值,高程值即从大到小自动赋值)。

二、图切剖面步骤
1、打开经高程赋值后的地形图,关闭其他不必要的图层,在图中截取需做图切剖面的位置,如下图中的A-A’点为所切位置,并读取要切剖面起、止坐标的X、Y值(图中的A、A’点)并记下后退出编辑。

2、重新启动MAPGIS进入主菜单后→点击空间分析→点击DTM分析(进入数字地面模型子系统-三角剖分显示窗口)→点击文件→打开数据文件→线数据文件(即经过高程自动赋值的地形线文件.WL),如下图。

3、点击处理点线→再点击“高程点/线珊格化”,弹出高程点/线珊格化参数设置,此处只设定DX:和DY:其值可设定为1或2后点击确定(系统将自动
保存为GRD文件)→关闭(值得注意的是此操作在MAPGIS67可执行狗的破解版中在处理GRD 文件时常显示内存不足,而在MAPGIS65完全破解版中处理GRD文件却不会存在此问题,我现只好用65破解版处理)。

4、系统回到原来界面,点击文件→装入三角剖分文件(系统将自动弹出3步骤所保存的GRD 文件)→选定后点击“打开”将显示三角剖分数据图(如下图)。

5、再点击文件→添加线数据文件→线数据文件(将剖面线上的地质内容线文件.WL加入其中)→点击“模型应用”→“高程剖面分析”→“交互造线”(点击造交互线后,将会出现一支笔,此时按剖面的大致方向点击大概起点位置将弹出一个“二维分量编辑框”,在框中输入剖面的起点坐标后点击确定→再在剖面方向的止点位置随意点击,又弹出编辑框,再输入剖面的止点坐标后点确定键→按右健出现系统提示窗,提示“是否保存鼠标输入的线数据”,按“是”输入“文件名”保存后再出现剖面线分析参数设置对话框。

此处缩放比例X、Y选1,剖面插值步距值一般也用1→点击“与线求交”按健
→关闭→文件→存点、线文件。

6、进入MAPGIS编辑系统,打开所存点线文件后对线参数进行必要的修改后
即能显示所切剖面。

7、最后按所切剖面进行各地质要素必要的编辑工作后,即可形成一张完整的图切剖面图。
