中压开关柜设计及发展趋势
中压开关柜设计及发展趋势中压开关柜是一种用于配电系统中的关键设备，主要用于控制和保护电力设备。
它通常被安装在变电站、工矿企业和建筑物的配电房内，起到隔离、联锁、测量、控制和保护电力设备的作用。
中压开关柜的设计和发展趋势主要包括技术、材料和功能方面的创新与提升。
1.技术方面的创新与提升(1)数字化技术应用：随着数字化技术的快速发展，中压开关柜的数字化技术应用将逐渐普及。
比如采用数字式智能控制系统，实现对中压开关柜的远程监控、故障诊断和远程操作等功能。
(2)自动化技术提升：中压开关柜的自动化技术提升主要表现在自动重合闸、自动补偿和自动感应器等方面。
通过引入自动化技术，可以提高中压开关柜的操作效率和安全性。
(3)新型绝缘材料的应用：传统的中压开关柜一般采用空气绝缘或SF6绝缘方式，但这些绝缘材料存在一些局限性，比如SF6绝缘材料可能对环境造成污染。
因此，未来中压开关柜可能采用新型绝缘材料，如固体绝缘、液体绝缘或纳米复合材料等，以提高绝缘性能和环境友好度。
2.材料方面的创新与提升(1)新型导电材料的应用：传统的中压开关柜导电元件多采用铜和铝等材料，但随着高温、高载流能力和高抗短路能力的要求不断提高，可能会引入新型导电材料，如银、铜铝复合导电材料等，以提高导电性能。
(2)新型绝缘材料的应用：中压开关柜绝缘材料的选择对设备的性能和使用寿命有着重要影响。
未来可能引入新型高绝缘性能的材料，如纳米绝缘材料、陶瓷绝缘材料等，以提高绝缘性能和耐电压能力。
(3)新型外壳材料的应用：传统的中压开关柜外壳多采用金属材料，但这些材料存在重量大、易生锈等问题，可能引入新型外壳材料，如聚合物复合材料、纳米复合材料等，以提高设备的轻量化和抗腐蚀能力。
3.功能方面的创新与提升(1)多功能集成化设计：中压开关柜未来可能具备多种功能的集成设计，如电能质量监测、事故报警、数据采集和远程控制等。
通过集成化设计，可以简化设备的结构和布局，提高设备的性能和可靠性。

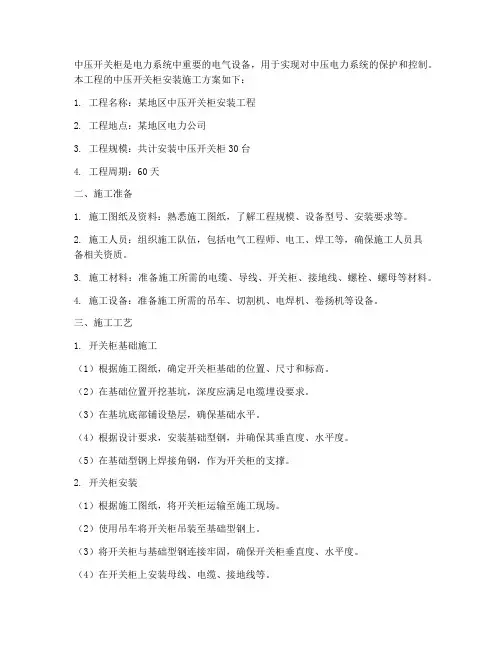

中压开关柜安装施工方案
中压开关柜是电力系统中重要的电气设备，用于实现对中压电力系统的保护和控制。
本工程的中压开关柜安装施工方案如下：1. 工程名称：某地区中压开关柜安装工程2. 工程地点：某地区电力公司3. 工程规模：共计安装中压开关柜30台4. 工程周期：60天二、施工准备1. 施工图纸及资料：熟悉施工图纸，了解工程规模、设备型号、安装要求等。
2. 施工人员：组织施工队伍，包括电气工程师、电工、焊工等，确保施工人员具备相关资质。
3. 施工材料：准备施工所需的电缆、导线、开关柜、接地线、螺栓、螺母等材料。
4. 施工设备：准备施工所需的吊车、切割机、电焊机、卷扬机等设备。
三、施工工艺1. 开关柜基础施工（1）根据施工图纸，确定开关柜基础的位置、尺寸和标高。
（2）在基础位置开挖基坑，深度应满足电缆埋设要求。
（3）在基坑底部铺设垫层，确保基础水平。
（4）根据设计要求，安装基础型钢，并确保其垂直度、水平度。
（5）在基础型钢上焊接角钢，作为开关柜的支撑。
2. 开关柜安装（1）根据施工图纸，将开关柜运输至施工现场。
（2）使用吊车将开关柜吊装至基础型钢上。
（3）将开关柜与基础型钢连接牢固，确保开关柜垂直度、水平度。
（4）在开关柜上安装母线、电缆、接地线等。
（5）检查开关柜内设备是否安装正确，接线是否牢固。
3. 电缆敷设（1）根据施工图纸，确定电缆敷设路径。
（2）在电缆敷设路径上开挖电缆沟，深度应满足电缆埋设要求。
（3）将电缆敷设至电缆沟内，并固定牢固。
（4）在电缆沟两端设置电缆井，用于电缆进出。
4. 接地施工（1）根据施工图纸，确定接地系统。
（2）在接地系统位置开挖接地沟，深度应满足接地要求。
（3）在接地沟内敷设接地线，并与接地体连接牢固。
（4）检查接地系统接地电阻是否符合要求。
四、施工质量要求1. 施工人员应严格按照施工图纸和施工规范进行施工。
2. 开关柜基础施工应确保水平度、垂直度，基础型钢焊接牢固。
3. 开关柜安装应确保垂直度、水平度，接线牢固。
浅谈中压开关柜的数字化
浅谈中压开关柜的数字化随着科技的不断发展，数字化已成为企业生产与管理的重要趋势。
中压开关柜作为电力系统中的重要设备，其数字化技术应用也逐渐受到了广泛关注。
本文将就中压开关柜的数字化技术进行探讨，以期为推动中压开关柜数字化提供一定的参考意见。
一、中压开关柜的数字化技术概述中压开关柜作为电力系统中的关键设备，其数字化技术应用主要包括以下几个方面：1. 远程监测与控制通过数字化技术，可以实现对中压开关柜的远程监测与控制。
利用数据采集设备和远程通讯装置，可以实时监测中压开关柜的运行状态，包括电流、电压、温度等参数，并能够通过远程控制装置对其进行操作。
2. 数据分析与诊断数字化技术还可以实现对中压开关柜运行数据的采集、存储、分析与诊断。
通过对中压开关柜运行数据的分析，可以及时发现异常情况，并做出相应的处理，从而提高中压开关柜的可靠性和安全性。
3. 运维管理数字化技术还可以实现对中压开关柜的运维管理。
通过建立中压开关柜的信息化平台，可以实现对设备的维护保养、故障处理、工单管理等各项运维活动的管理与优化。
2. 降低运维成本数字化技术可以实现对设备运行数据的采集、分析与诊断，为运维人员提供科学决策依据，降低运维成本，提高设备的利用率。
3. 提高管理效率数字化技术可以实现对中压开关柜的信息化管理，提高管理效率，减少人为失误，从而提高设备的整体管理水平。
4. 促进智能化发展中压开关柜数字化技术的应用，为中压开关柜的智能化发展提供了基础，对于提升电力系统的智能化水平具有重要意义。
1. 技术标准不统一目前中压开关柜数字化技术的应用还存在着技术标准不统一的问题，需要各方积极推动相关技术标准的统一与规范。
2. 安全性问题中压开关柜数字化技术的应用涉及到信息安全、数据安全等问题，需要加强相关安全防护措施，保障数字化技术的应用安全可靠。
3. 人才储备不足中压开关柜数字化技术的应用需要专业的技术人才进行支撑，然而目前人才储备不足成为制约中压开关柜数字化的一个重要因素。
中压领域常用三种绝缘介质开关柜的优缺点
中压领域常用三种绝缘介质开关柜的优缺点内容摘要：本文简单介绍了中压领域常用开关柜的种类和各自的特点，通过几种开关柜的对比，明确指出了三种绝缘介质的开关柜的优缺点。
引言在12-24KV电压范围内各种SF6充气柜(GIS，较高气压时用钢板或铸铝容器，较低气压时用焊接金属柜)，和传统空气绝缘开关柜(AIS，金属铠装或较简单的箱式柜)两种开关柜并存。
因此几乎世界上大的电器公司都有品种齐全的两种开关柜如ABB的UNISWITCH系列开关柜(空气绝缘开关柜)和Safe系列开关柜(SF6充气柜);施耐德的SM6系列开关柜(空气绝缘开关柜)和RM6系列开关柜(SF6充气柜)。
前些年随着开关柜技术的发展，出现了固体绝缘开关柜，下面介绍下三种开关柜的对比，并分别介绍下三种绝缘介质开关柜的优缺点。
1、空气绝缘开关柜：这种开关柜主要有两种，一种是铠装中置柜如KYN28，一种是像是固定柜XGN。
所谓空气绝缘开关柜，是因为柜内的各种开关之间的连接部位是靠空气绝缘的。
大家都知道10KV在空气中的安全绝缘距离是125mm，因此以空气作为绝缘介质的开关柜体积都比较大，箱体内有很多浪费的空间。
通常条件下，间隙的击穿电压随空气压力、密度、湿度的变化而变化，在高海拔地区、潮湿、日夜温差大易形成凝雾、灰尘多以及常有小动物出现的地区，都会使安全绝缘距离加大(海拔每增1000m，绝缘距离加大10%)。
可以看出，在不同的使用环境下对以空气为绝缘介质的开关柜在设计、制造、安装和使用上都有着不同的要求。
在某些环境恶劣的地区，是不适合使用这种开关柜的。
2、SF6充气柜：这种开关柜将数组开关和相关带电部件整体上封闭于SF6气箱中，每个单元充入4-5公斤的SF6气体作为带电体对地及相间绝缘介质(如ABB公司的Safe柜，施耐德的RM6)。
SF6气体优异的绝缘性能不但能有效地缩小了开关柜的体积，这种开关柜壳体良好的密封性使它排除了外界环境的影响，特别适用于环境条件恶劣场所。
中压开关柜原理
中压开关柜原理
中压开关柜原理是指在电力系统中承担电能传输、分配和控制等功能的设备。
它由外壳、联络单元、断路器、隔离开关、保护装置、电力仪表和互感器等组成。
其工作原理包括以下几个方面：
1. 联络单元：联络单元相当于电力系统的接口，将电源或其他开关柜输入的电能连接到中压开关柜中。
2. 断路器：断路器是中压开关柜中主要的开关设备，用于控制电能的通断。
断路器能够在电路过载、短路或其他故障情况下自动切断电路，保护电力系统的安全运行。
3. 隔离开关：隔离开关用于将电路与电源隔离，用于检修设备或断开电源时使用。
隔离开关具有良好的隔离性能，可以确保工作人员的安全。
4. 保护装置：保护装置用于监测电力系统中的电流、电压、频率和功率等参数，并在电路发生异常时触发保护动作。
保护装置能够对电力系统进行过电流保护、过电压保护、欠电压保护和短路保护等。
5. 电力仪表：电力仪表用于监测和测量电力系统中的电压、电流、功率因数、有功功率和无功功率等参数。
它们提供了对中压开关柜运行状态的实时监测和评估。
6. 互感器：互感器用于将高压电能转变为低压电能或者将低压
电能转变为高压电能，并通过联络单元输入中压开关柜。
互感器的作用是实现电能的传输和分配。
通过以上的工作原理，中压开关柜能够保障电力系统的安全运行，实现对电能的有效控制和分配，提高电力系统的可靠性和稳定性。
中压开关柜简介
中压开关柜外壳防护等级的概念
为了防止电气误操作和保证人身安全，开 关柜都具有一整套防误操作的联锁装置保证设备的 正常操作程序。 高压开关柜防误闭锁功能（五防功能）如 下： ⑴防止误分、误合断路器； ⑵防止带负荷分、合上下隔离开关或带负荷推 入拉出断路器手车； ⑶防止带电合接地开关或挂临时接地线； ⑷防止带接地线合隔离开关； ⑸防止误入带电间隔。
中压开关柜简介
一、开关柜是什么
开关柜的主要用途： 开关柜一直是开关行业中量大面广的产品， 覆盖3.6kV～40.5kV电压领域，广泛应用于该电压 范围的发电、输配电系统及冶金、石化等其它工 矿企业，成为电力系统中的基础设备。 开关柜是配电系统的主要组成部分，是接受 和分配电能的成套开关设备。
中压开关柜简介
中压开关柜简介
一、开关柜是什么
⑴开关柜的定义 ⑵开关柜的主要用途 ⑶开关柜的四大类型 ⑷开关柜的基本功能
中压开关柜简介
一、开关柜是什么
开关柜按GB3906-2006的定义： 除外部连接外，全部装配完成并封闭在接地金属外 壳内的开关设备和控制设备。 开关设备和控制设备指的是：开关装置与相关控制、测 量、保护和调节设备的组合、以及与相关的辅件、外壳和 支持件及其内部连接所构成的总称。 通常所说的开关柜是一个俗称，就是指3.6kV～40.5kV 的金属封闭开关设备和控制设备。
中压开关柜简介
复合绝缘的真空断路器
ZN63A（VS1）系列
●主回路全封闭结构，真空灭弧室纵 向安装在一个管状的绝缘筒内，耐电 弧、抗老化、高强度，防止灭弧室受 外界影响 ●真空灭弧室和操动机构前后布置在 一个异形框架上，即整体型布局。这 种结构可以机构操作性能与灭弧室开 合所需性能更为吻合，减少中间环 节，操作更可靠。 ●操动缘的真空断路器
中压开关柜介绍
一、开关柜的组成；开关柜应满足GB3906-1991《3-35 kV交流金属封闭开关设备》标准的有关要求，由柜体和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能。
柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。
★ .柜体的材料: 1).冷扎钢板或角钢(用于焊接柜); 2)敷铝锌钢板或镀锌钢板(用于组装柜). 3).不锈钢板(不导磁性). 4).铝板((不导磁性). ★.柜体的功能单元：1).主母线室(一般主母线布置按“品”字形或“1”字形两种结构2).断路器室3).电缆室4).继电器和仪表室5).柜顶小母线室6).二次端子室★.柜内电器元件： 1. 柜内常用一次电器元件（主回路设备）常见的有如下设备：电流互感器简称CT[如：LZZBJ9-10] 电压互感器简称PT[如:JDZJ-10] 接地开关[如:JN15-12] 避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型] 隔离开关[如:GN19-12、GN30-12、GN25-12] 高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)] 高压接触器[如：JCZ3-10D/400A型] 高压熔断器[如：RN2-12、XRNP-12、RN1-12] 变压器[如:SC(L)系列干变、S系列油变] 高压带电显示器[GSN-10Q型] 绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套] 主母线和分支母线高压电抗器[如串联型:CKSC和起动电机型:QKSG] 负荷开关[如:FN26-12(L)、FN16-12(Z)] 高压单相并联电容器[如:BFF12-30-1] 等等 2.柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备）,常见的有如下设备: 1.继电器2.电度表3.电流表4.电压表5.功率表6.功率因数表7.频率表8.熔断器9.空气开关10.转换开关11.信号灯12.电阻13.按钮14.微机综合保护装置等等。
中压开关柜GB3906标准
中压开关柜GB3906标准1. 引言中压开关柜是电力系统中的重要设备，用于控制、保护和配电。
GB3906标准是中压开关柜的国家标准，本文档将对GB3906标准进行介绍和分析。
2. 标准概述GB3906标准是我国中压开关柜行业的主要标准之一，适用于额定电压为3.6kV至40.5kV的中压开关设备。
该标准规定了中压开关柜的技术要求、产品结构、试验方法和质量评定等方面的内容。
3. 技术要求GB3906标准对中压开关柜的技术要求进行了详细的规定。
其中包括了开关柜的外观要求、电气性能、机械性能、环境适应性等方面的指标。
例如，开关柜的外观应符合相应的规范，电气性能要求包括额定电流、额定短时耐受电流和额定短路开断电流等。
此外，还对接地开关、隔离开关、断路器等组件的性能要求进行了详细说明。
4. 产品结构GB3906标准还对中压开关柜的产品结构进行了规定。
开关柜由柜体、断路器、隔离开关、仪表等组件组成。
标准说明了各组件的布置和连接方式，以及相应的尺寸和电气连接。
此外，还对开关柜的绝缘、导电件、液压机构等方面的要求进行了说明。
5. 试验方法GB3906标准详细说明了对中压开关柜进行的各种试验方法。
试验内容包括机械操作试验、绝缘试验、短时应力试验等。
标准对每种试验的具体要求、试验设备和试验方法进行了规定，以确保中压开关柜的质量和可靠性。
6. 质量评定GB3906标准还对中压开关柜的质量评定进行了规定。
标准根据产品的电气性能、机械性能、环境适应性等指标进行质量评定，具体评定方法和标准的界限值在标准中有所说明。
7. 结论中压开关柜GB3906标准是我国中压开关柜行业的重要标准，通过对技术要求、产品结构、试验方法和质量评定等方面的规定，保证了中压开关柜的质量和可靠性。
在中压开关柜的设计、制造和使用过程中，应严格遵守GB3906标准的要求，以确保电力系统的安全和稳定运行。
参考文献：- 国家标准化管理委员会. 中压开关柜GB3906标准[S]. 北京: 中国标准出版社, 2015.。
中压开关柜的现状及未来发展趋势分析
中压开关柜的现状及未来发展趋势分析摘要：中压开关柜是一种在柜式封装空间内集成电气开关、元器件的复合式设备，它主要工作于配电系统中，可以完成数据的采集、传输和控制等功能，是电力配电的重要环节。
在物联网技术日益发达的今天，智能化开关柜正在逐步取代传统的开关柜，同时正在以数字化为发展目标。
智能化的关柜充分利用了现场总线、数字传输、通信网络等技术的优势，配备温湿度、弧光保护、局放传感器技术，集遥测、遥调、遥控、遥信等功能于一身，是智能电网设备的典型代表。
关键词：中压开关柜；现状；智能化；不足；未来发展趋势前言：开关柜是电力系统中主要设备之一，主要是接通与分断电力线路，同时可及时处理电力系统中的设备及电力线路中故障，以确保电力系统正常运行，中压开关目前的发展以智能化为主，同时数字化为目标，以推动我国智能电力系统的发展[1]。
在电力系统中,开关柜地位至关重要,传统的检维护方法成本较高、智能化不足,且会缩短设备的使用寿命,存在诸多弊端。
本文针对开关柜的现状,提出中压开关柜的智能化解决方案,既能实现从故障、定期维护到状态维护检修的跨越,又能满足我国智能电网发展的需要,为相关研究提供重要的理论基础。
1中压开关柜的功能与不足1.1 中压开关柜功能中压开关柜是当代变电站中不可缺少的重要构成，中压开关柜具有技术集成性的特点[2]，其中涵盖了许多的先进技术，包括计算机技术以及传感技术等，通过这些技术的作用，可以使中压开关柜呈现出一定的智能化功能，有效的提升变电站的运行效果，对于电力系统的稳定运行具有非常重要的意义。
当前中压开关柜的智能化功能主要体现在了监控设备的安装以及应用，这项功能的实现，可以对变电站进行实时性监测，从而有效的提升了变电站运行安全性。
智能监控装置具有很强的成像功能，可以对变电站的运行情况进行清晰的还原，工作人员可以根据视频图像展示内容进行识别，判断变电站开关柜的运行状态，同时，对发现的问题及时的进行处理，从而达到提升变电站运行效果的目的，在智能监控设备的显示屏幕中，对各种电力设备的位置可以精准的显示，通过此种设备的运行，可以实现变电站运行问题的事前控制和事中控制，有效的避免了一些设备故障引发的安全性问题。
中压开关柜
中压开关柜中压开关柜是一种用于电力系统中的关键设备，用于控制和保护电力系统的运行。
它通常用于分配系统中的电力负荷，并在故障发生时切断电源。
本文将对中压开关柜的基本原理、结构、工作原理和应用进行详细介绍。
一、基本原理中压开关柜由电气设备和控制设备组成。
它的主要功能是通过控制和检测电力系统的电压、电流和频率等参数来实现对电力系统的控制和保护。
中压开关柜通常采用继电器和断路器等电气元件，通过这些元件的开合动作来控制电力系统的电流和电压。
继电器通常用于检测电力系统中的故障，并向断路器发送信号以切断电源。
中压开关柜还配备了熔断器和隔离开关等装置，用于保护电力系统中的设备和线路。
二、结构中压开关柜由外壳、电气设备、控制设备和电缆等组成。
外壳通常由金属材料制成，具有良好的防护性能，可保护内部设备免受外部环境的影响。
电气设备包括继电器、断路器、熔断器和隔离开关等，它们通过合理的布局和连接来实现对电力系统的控制和保护。
控制设备包括控制面板、控制按钮和指示灯等，用于操作和监控中压开关柜的运行状态。
电缆用于连接中压开关柜与电力系统中的其他设备和线路。
三、工作原理中压开关柜的工作原理是通过控制和检测电力系统中的电压、电流和频率等参数来实现对电力系统的控制和保护。
当电力系统中发生故障时，继电器会检测到故障信号，并向断路器发送信号以切断电源。
同时，熔断器也会起到保护作用，当电力系统中的电流超过额定值时，熔断器会自动断开电路，以保护设备和线路。
四、应用中压开关柜广泛应用于电力系统中的变电站、配电站和工业企业等场合。
它可用于控制和保护变压器、发电机、电动机和负载等设备，确保电力系统的稳定运行。
中压开关柜还可与其他电气设备和自动化系统集成，实现对电力系统的远程监控和控制。
总结：中压开关柜是电力系统中至关重要的设备，它能够有效地控制和保护电力系统的运行。
通过合理的布局和连接，中压开关柜可实现对电力系统的控制和保护。
它广泛应用于变电站、配电站和工业企业等场合，确保电力系统的稳定运行。
中压开关柜原理
中压开关柜原理中压开关柜是电力系统中至关重要的组成部分，它负责在中压电网中进行电能的分配、控制、保护和监测。
中压开关柜的性能和可靠性直接影响到电力系统的安全、稳定和经济运行。
因此，深入了解中压开关柜的工作原理对于电力系统的设计、运行和维护人员来说至关重要。
本文将详细阐述中压开关柜的工作原理，包括其基本结构、主要功能、操作原理以及保护原理等方面。
同时，本文将使用专业化的词汇和复杂的语言模式，以展现中压开关柜原理的深度和广度。
一、中压开关柜的基本结构中压开关柜主要由以下几部分组成：1. 柜体：柜体是中压开关柜的主体部分，它通常由金属材料制成，具有良好的机械强度和电磁屏蔽性能。
柜体内部根据功能需求划分为不同的隔室，如母线室、断路器室、电缆室等，以实现不同电气设备的合理布局。
2. 断路器：断路器是中压开关柜中的核心元件，它能够在电力系统发生故障时迅速切断故障电流，保护电力系统的其他设备免受损坏。
断路器的性能直接决定了中压开关柜的保护能力。
3. 隔离开关：隔离开关用于在断路器断开后，将需要检修的设备与电源隔离，以保证检修人员的安全。
同时，隔离开关还可以在电力系统正常运行时进行倒闸操作，改变电力系统的运行方式。
4. 接地开关：接地开关用于在设备检修时将设备接地，以消除设备上的残余电荷和电压，保证检修人员的安全。
5. 电流互感器和电压互感器：电流互感器和电压互感器用于测量电力系统中的电流和电压，为电力系统的保护和控制提供必要的信息。
6. 避雷器：避雷器用于保护电力系统免受雷电过电压和内部过电压的损害。
7. 二次设备：二次设备包括保护装置、测控装置、自动化装置等，它们负责对电力系统进行监测、控制和保护。
二、中压开关柜的主要功能中压开关柜的主要功能包括：1. 电能分配：中压开关柜可以根据需要将电能分配给不同的用电设备或下级电网。
2. 控制：中压开关柜可以通过控制断路器和隔离开关的状态，实现对电力系统的远程控制和就地控制。
中压开关柜主要事故及部分案列原因分析
—164—故障维修引言：中压开关柜作为工厂常用的电力转运设备，经常发生故障。
根据多年工作经验，总结出中压开关柜所发生的故障基本分为三类：第1类，电网波动造成的谐振过电压烧毁电压互感器；第2类，长期过负荷运行造成设备热累积损坏设备绝缘；第3类，设计存在问题，元件参数不匹配，第4类，二次回路引发事故。
第5类，外网雷击造成设备损坏。
一、电压互感器烧毁1、开关柜内电压互感器由于其特殊的工作原理及现有制作工艺，是配电系统一次元件中最为薄弱，最易损坏的元件。
电压互感器烧毁一般有以下几种情况：（1）、站内负载含有电弧炉、，大型变频器、大型整流器等非线性负载造成电网谐波含量较大，谐波过电压对设备损坏，（2）、电压互感器二次容量小于系统中电表及保护所需容量，是互感器铁芯发热损坏互感器。
（3）、互感器，熔断器、避雷器安装在同一手车内，空间狭小，散热不良或因避雷器，熔断器故障间接地损坏电压互感器 。
（4）、电压回路二次侧短路，引发互感器烧毁2案例：2014年精河某光伏电场电压互感器烧毁分析现场情况A 、B 相电压互感器已炸裂，有黑色物质流出，A 、B 相熔断器熔断，电压互感器二次线完好无损伤，通过调取当日运行报告，发现事故发生前，B 、C 相二次电压明显升高，10分钟后接地变跳闸，15分钟后PT 炸裂，主变进线柜跳闸，经检查与系统连接的相关设备，发现总馈出线户外隔离刀闸下口C 线电缆头已爆裂，上级开关柜电缆头损坏，同时发现接地变低压侧电缆被烧毁：3、案例分析（1）该站为35KV 光伏发电项目，35KV 侧设有接地变，事故发生时接地变已跳闸，但是总出线柜却没有联跳，造成事故的进一步扩大，查找原因时发现接地变联跳压板没有投入（2）户外C 相电缆头爆裂，户内35KVPT 柜B 、C 相电压互感器烧毁由此可以判断系统在户外发生了C 相短路现象，由于本侧户外杆上烧毁电缆头处与杆上金具无任何拉弧痕迹。
初步判定C 相短路是由对侧电缆头C 相损坏造成的（3）按照规定，对于 35kV 消弧线圈接地系统，单相接地时允许运行不超过 2 小 时。
中压开关柜绝缘方式和绝缘标准的探讨
中压开关柜绝缘方式和绝缘标准的探讨中压开关柜绝缘方式和绝缘标准的探讨中压开关柜是电力系统中重要的设备，用于控制和保护电力设备。
在中压开关柜的设计和制造过程中，绝缘方式和绝缘标准是至关重要的考虑因素。
本文将探讨中压开关柜的绝缘方式以及相关的绝缘标准。
一、绝缘方式1. 空气绝缘空气绝缘是一种常见的绝缘方式，它使用空气作为绝缘介质。
中压开关柜中的导电部件通过空气隔离，以防止电流的泄漏和短路。
空气绝缘具有成本低、维护方便等优点，但在高海拔地区或污染环境中的绝缘性能可能会受到影响。
2. 气体绝缘气体绝缘是一种使用特定气体作为绝缘介质的方式。
常见的气体绝缘介质包括硫化氢、氮气等。
气体绝缘具有较高的绝缘性能和较低的环境影响，但需要特殊的设备和维护。
3. 固体绝缘固体绝缘是一种使用固体材料作为绝缘介质的方式。
常见的固体绝缘材料包括绝缘胶、绝缘纸等。
固体绝缘具有较高的绝缘性能和较好的耐热性能，但在潮湿环境中可能会受到影响。
二、绝缘标准1. 国际电工委员会（IEC）标准IEC标准是国际上广泛采用的电气设备绝缘标准之一。
IEC标准包括了绝缘材料的性能要求、绝缘测试方法等内容，为中压开关柜的设计和制造提供了参考依据。
2. 国家标准各个国家都有自己的电气设备绝缘标准。
例如，中国国家标准GB/T 11022-2011《高压开关设备和控制设备的通用技术要求》规定了中压开关柜的绝缘性能要求和测试方法。
3. 行业标准在电力行业中，还存在一些行业标准，用于规范中压开关柜的绝缘性能。
这些标准通常由电力行业协会或专业组织制定，旨在提高中压开关柜的安全性和可靠性。
三、绝缘方式和绝缘标准的选择在选择中压开关柜的绝缘方式和绝缘标准时，需要考虑以下几个因素：1. 使用环境根据中压开关柜所处的环境条件，选择适合的绝缘方式和绝缘材料。
例如，在高海拔地区，空气绝缘可能会受到气压变化的影响，此时可以考虑使用气体绝缘。
2. 安全性要求根据中压开关柜的安全性要求，选择符合相关标准的绝缘方式和绝缘材料。
中压开关柜构造及操作保养
中压开关柜构造及操作保养一、中压开关柜型号KYN2-12铠装式，移开式，户内，设计序号，额定电压二、中压盘类型及排列类型：进线柜、出线柜、PT柜、母排联接柜。
进线柜——顾名思义线路通过该柜引到母排：例如：100盘PT柜——一般在进线柜旁边,内有电压互感器，二次侧输出100V左右的电压供测量保护使用，例如：电力栋的“100PT盘”但并不是所有的并排在一起的中压柜都有独立的PT柜，例如：动力栋变电站的A1进线柜同时在内部装设PT。
出线柜——从母排通过出线柜引到负载或其它中压盘、变压器等。
母排联接柜——就是联接两端母排，并可分断两端母排。
当一端电源故障时可由另一端进线供电，通过母联柜可使两端电源互为备用。
这样我们只要分清哪些柜为什么柜，就可以对中压回路有个大体了解。
三、中压盘内部构造虽然中压柜分为那么多种，但是它的整体构造类似。
母排所在的小隔间，母线室；断路器所在的断路器，联接进出电缆的电缆室，二次接线的低压室。
在电缆室里将进出电缆联接到母排，内有避雷器，接地刀闸及其操作机构，加热器，电流互感器，接地母排。
断路器室，主要就是存放断路器，还有联接断路器的触头装置，上面有活门，二次控制航空插头。
母线室内主要就母排和支持绝缘子低压室，主要是接线端子排，PT、CT二次线，带指示器，断路器二次控制线，接地接点，交直电源等，都引到端子排上，再由端子排引到门上的保护测量指示等装置。
在低压室门上有，保护电驿，断电器，86断电器，多功能电表，电流表，分合开关，分合指示，PT,CT端子等。
四、中压开关柜原理中压开关柜的正常备运行是必须保证二次交直流正常供应，电流互感器二次一般有二组或三组线圈，一组用于测量如多功能表，一组用于保护如ABB保护电驿，还有一组可能就用于差动保护，这个只有在100进线盘才有用到。
进出线上的零序电流互感器，检测三相不平衡电流电压互感器二次侧一般有两组线圈，一组为星形接线，输出三相100V电压，一组为开口三角形接线，输出三相不平衡电压，多功电表电源是由PT供电的三相100V同时作为输入信号，其输入信号还有CT提供的电流信号。
中压开关柜颗粒放电原理
中压开关柜颗粒放电原理中压开关柜是电力系统中的重要设备，用于控制、保护和隔离电路。
然而，在长期运行中，开关柜内部容易发生颗粒放电现象。
了解中压开关柜颗粒放电原理对于提高开关柜的可靠性和安全性至关重要。
颗粒放电是指在电气设备中，由于设备内部存在微小的颗粒或污秽物，导致电场强度局部增强，从而引发局部放电现象。
中压开关柜颗粒放电的主要原理是在柜内部存在着导电颗粒或介质缺陷，当电场强度达到一定程度时，颗粒或缺陷周围的介质会发生击穿，形成局部放电。
中压开关柜颗粒放电的产生与其内部结构和材料密切相关。
开关柜内部由导电部件、绝缘部件和介质组成。
导电部件主要包括接线端子、断路器、接地线等，绝缘部件主要包括隔板、隔离开关等，而介质则是指填充在开关柜内的绝缘油或气体。
当开关柜内部存在导电颗粒时，颗粒周围的电场会呈现高强度集中，导致局部放电的发生。
这些导电颗粒可以是金属屑、灰尘、油污等，它们可能来源于制造过程中的残留物，也可能是日常运行中的磨损产物。
当颗粒的尺寸较小时，局部放电的能量较小，不会对设备造成明显的损害。
但随着颗粒的积累和尺寸的增大，局部放电的能量也会增大，使得设备的绝缘性能逐渐下降，甚至引发设备的故障。
开关柜内的介质缺陷也是导致颗粒放电的重要原因之一。
介质缺陷是指绝缘材料中存在的气泡、微裂纹、杂质等缺陷。
这些缺陷会导致局部电场强度增加，使得介质周围发生击穿，形成局部放电。
介质缺陷的形成可能与材料制造过程中的工艺问题有关，也可能与设备运行中的外界因素有关，如温度变化、湿度变化等。
为了减少中压开关柜颗粒放电的发生，可以采取以下措施。
首先，加强设备的清洁维护工作，定期对开关柜进行清洁，清除其中的灰尘和污秽物。
其次，加强开关柜的密封性能，防止外界污染物进入设备内部。
此外，选择质量可靠的绝缘材料，降低介质缺陷的发生概率。
最后，定期进行设备的绝缘检测和局部放电检测，及时发现和处理潜在的问题。
总结起来，中压开关柜颗粒放电是由于设备内部存在导电颗粒或介质缺陷，导致电场强度集中，从而引发局部放电的现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
相间/相地 断口 相间/相地 断口
(A)
(A)
(kA/s)
7.2
12
24
32
42
50
36
48
60
75
95
125
85
110 145
16
25
25/1 或 20/3
20/1
SBMV – PM - CHEN Ming – 2006-11- CN
7
最佳特性 – 开断
额定电压 (kV) IM, IMB, IMC, NSM-C QM, QMC
14
间隔式柜体结构
1、开关 (负荷开关和隔离开关) 间隔：
SBMV – PM - CHEN Ming – 2006-11- CN
负荷开关 / 隔离开关 具有接地开关 0.4 bar气包，0.01%泄露率 符合“终生密闭”系统 后部安全膜(泄压阀)
15
六氟化硫开关
三位置设计，天然联锁 负荷开关具有隔离功能 接地刀具有关合能力 优越的开断技术和使用寿命
6 SF1 断路器
间隔式柜体结构
2
1
4
3
5
6
SBMV – PM - CHEN Ming – 2006-11- CN
13
DMV断路器柜：
开关室 母线室 操作机构室 小低压间 电缆联接室
6 Evolis真空断路器
间隔式柜体结构
NEW
2
1
4
3
5
6
SBMV – PM - CHEN Ming – 2006-11- CN
SBMV – PM - CHEN Ming – 2006-11- CN
最佳特性 – 寿命
机械寿命
IEC 265 5,000 次操作
电气寿命
IEC 265 200 次开断在额定电流 功率因数为 0.7 条件下
IEC 265 2,000 次操作
IEC 56 10,000 次操作
IEC 420 3 次开断 1,750A/12kV 1,400A/24kV
关合
SBMV – PM - CHEN Ming – 2006-11- CN
断开
接地
16
2、母线间隔：
间隔式柜体结构
SBMV – PM - CHEN Ming – 2006-11- CN
并行分布，连接方便 均压措施，提高绝缘 带有绝缘护套的母线 IP2X，无故障风险
17
间隔式柜体结构
3、 电缆连接间隔：
六氟化硫断路器
SF1 型断路器
组装Sepam综合保护和 标准电流互感器 630A 和 1250A
SF set 型断路器
专用传感元件Csa/b VIP300电子继电器 无需辅助电源 630A
19
真空断路器
Evolis型真空断路器
专用电流传感元件 VIP300电子继电器 无需辅助工作电源 12kV, 630A
SBMV – PM - CHEN Ming – 2006-11- CN
11
间隔式柜体结构
QM负荷开关-熔断器组合电器：
开关室 母线室 操作机构室 小低压间 电缆联接室
6 熔断器
1
6 5
2 4
3
SBMV – PM - CHEN Ming – 2006-11- CN
12
DM1断路器柜：
开关室 母线室 操作机构室 小低压间 电缆联接室
SM6-24 系列 3-24kV 中压开关柜
1
采用六氟化硫技术的 组合式中压开关柜
SBMV – PM - CHEN Ming – 2006-11- CN
2
发电厂 一次中压输配电 二次中压输配电
SBMV – PM - CHEN Ming – 2006-11- CN
二次输电方案
高压输电
发电厂及 辅助设施
增容性(即可扩展) 安装简易性 操作安全和简便性 设计紧凑 维护量少
5
SM6 系列 - 主要技术参数
SBMV – PM - CHEN Ming – 2006-11- CN
6
主要技术参数
额定电压 (kV) 50 Hz/1 min.(kV rms)
I 1.2/50us(kV peak)
无载变压器开断能力 无载电缆开断能力 热稳定电流
SBMV – PM - CHEN Ming – 2006-11- CN
20
4、 操作机构间隔：
间隔式柜体结构
模拟显示 辅助接点
钥匙锁位置 ES 挂锁位置
电机
LBS 挂锁位置
门联锁
SBMV – PM - CHEN Ming – 2006-11- CN
可选电动操作，钥匙锁，线圈等 维护量少 生动清晰的模拟显示 母线带电情况下可维护操作机构
21
绝对安全的开断
主开关 / 接地开关设分别的操作孔 位置显示、传动机构直接可靠 内在的天然联锁，门联锁，操作孔挂锁等
关合
SBMV – PM - CHEN Ming – 2006-11- CN
IEC 56 20 次开断 20 kA 25 次开断 25 kA 10,000 次开断额定电流， 功率因数为 0.7 时
9
IM负荷开关柜：
开关室 母线室 操作机构室 小低压间 电缆联接室
间隔式柜体结构
1
42
3
5
SBMV – PM - CHEN Ming – 2006-11- CN
10
SM6 系列 - 柜体结构
SBMV – PM - CHEN Ming – 2006-11- CN
各种电缆，单芯 / 三芯
- 630A 可达 240mm2 - 1250A 的可达 630mm2
可柜前单手连接 均压措施，提高绝缘性能 Fluarc SF1 或 SFset 型断路器
18
SBMV – PM - CHEN Ming – 2006-11- CN
VM6
- 30 多年使用SF6技术的经验
- 40 多年中压开关柜制造经验
- 24kV 及以下配电网络
SBMV – PM - CHEN Ming – 2006-11- CN
SM6
PM6
PY
M2S
SM6-24
SM6-36
4
日益严格的要求
SBMV – PM - CHEN Ming – 2006-11- CN
DM1-A, DM1-D
(A) p.f. = 0.7 (A) p.f. = 0.2 (A)
(kA)
7.2
12
630
200
1,750
20 - 25
24
1,400 20
SBMV – PM - CHEN Ming – 2006-11- CN
8
IM, IMB, IMC NSM-C
QM, QMC
DM1-A DM1-D
MC Set NEX40
公共变电站
工业变电站
一次变电站
中压
一次变电站
SM6-DM
SM6-DM
过程控制
MV nex EV12 GIE
一次变电站
开关配电
柱上式开关
二次变电站
低压
RM6
二次变电站
二次变电站
SM6
3
世界领先的经验
全球 1,000,000多台 SM6 安全运行
RM6
在中国市场处于领先地位: - 150,000 多台安全运行
