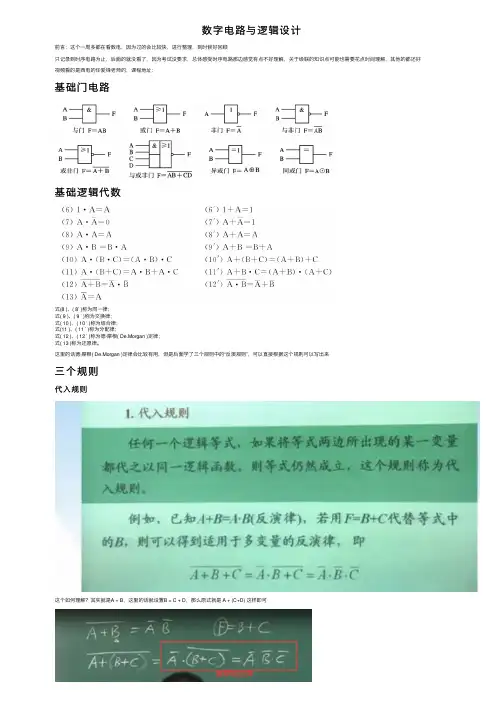

数字电路与逻辑设计
数字电路与逻辑设计前⾔：这个⼀周多都在看数电，因为过的会⽐较快，进⾏整理，到时候好回顾只记录到时序电路为⽌，后⾯的就没看了，因为考试没要求，总体感受时序电路那边感觉有点不好理解，关于级联的知识点可能也需要花点时间理解，其他的都还好视频看的是西电的任爱锋⽼师的，课程地址：基础门电路基础逻辑代数式(8 )、( 8′ )称为同⼀律；式( 9 )、( 9 ′ )称为交换律；式( 10 )、( 10 ′ )称为结合律；式(11 )、( 11 ′ )称为分配律；式( 12 )、( 12 ′ )称为德·摩根( De.Morgan )定律；式( 13 )称为还原律。
这⾥的话德·摩根( De.Morgan )定律会⽐较有⽤，但是后⾯学了三个规则中的“反演规则”，可以直接根据这个规则可以写出来三个规则代⼊规则这个如何理解？其实就是A + B，这⾥的话就设置B = C + D，那么原式就是 A + (C+D) 这样即可反演规则反演规则⼀般都是相当于求反函数的时候注意：如果是多个代数整体上⾯求⾮的时候，这时候这个⾮不在反演规则的范围之内，举个例⼦如下，如下红线圈出来的部分，在反演规则中就不需要进⾏取反操作只要是两个代数以上的，整体帽⼦就不存在“反演规则”以内对偶规则这个跟“反演规则”不同，不同之处在于，取反的范围缩⼩的，只有如下⼏个点，也就是不需要对“原变量变反变量”注意：如果两个函数相等，则它们的对偶函数亦相等。
这⾥来讲下异或与同或，这两个既是对偶函数，⼜是互补函数关于合并律/吸收律合并律推导吸收律推导吸收律1的逻辑代数推导吸收律2的逻辑代数推导这⾥的话其实不⽤下⾯这样也可以，通过上⾯的吸收律1 A=A+AB，将下⾯的A进⾏替换，同样也可以化出来吸收律3的逻辑代数推导推导⽅法都是⼀样的，这⾥就把图放上去⽅便做个记录，以后想看的话就直接看逻辑运算符的完备性⾃⼰的理解，⽐如“与或⾮”这三种运算符，在逻辑代数中可以通过这三种来组成任意想要的逻辑函数，所以这⾥将“与、或、⾮”称作为“完备集”这⾥理解了运算符的完备集之后，再来思考下，这⾥通过这三个“与或⾮”来实现电路中的需求的话，在实际中就需要⽤到这三个电路门，难免会很⿇烦但是如果通过⼀个运算符（也就是⼀个电路门），同样可以实现所需要的电路中的需求的话，那么我们只需要单⼀的采集这个电路门即可！与⾮ / 或⾮实现完备集这⾥就来学习下，如何通过与⾮门 / 或⾮门来实现这三种基本运算，使其成为完备集。
数字电路与逻辑设计实验教材
目录引言实验一TTL与非门的静态参数测试 (4)实验二组合逻辑电路分析与设计 (8)实验三利用MSI设计组合逻辑电路 (10)实验四译码显示电路 (15)实验五组合电路中的竞争与冒险 (20)实验六同步计数器的设计 (22)实验七计数、译码、显示综合实验 (23)实验八8421码检测电路的设计 (25)实验九555时基电路及其应用 (28)实验十D-A、A-D转换器 (34)实验十一三位半直流数字电压表 (40)实验十二智力竞赛抢答装置 (46)附录所用集成电路型号及外引线排列图 (48)引言《数字电路与逻辑设计》是一门实践性很强的基础课，在学习中不仅要掌握基本原理和基本方法，更重要的是学会灵活应用。
要真正掌握它，必需经过实验环节。
《数字电路与逻辑设计》是其后续课程。
通过本课程，可巩固和扩充学过的理论知识，更重要的是，通过实验训练，使同学掌握必要的实验技能和培养科学的实验作风。
课程要求学生了解所用仪器的基本原理；熟练使用仪器；熟悉各单元电路的工作原理，各集成器件的逻辑功能和使用方法，从而有效地培养学生理论联系实际和解决实际问题的能力。
实验内容是设计、安装、调试型的，要求学生独立完成设计、安装、调整、测试的全过程。
学生在实验中遇到问题，原则由他们自行解决，教师不予具体的帮助，必要时只给思考或方法上的指导。
实验的基本过程，应包括确定实验内容，选定最佳的实验方法和实验线路，拟出较好的实验步骤，合理选择仪器设备和元器件，进行连接安装和调试，最后写出完整的实验报告。
在进行数字电路实验时，充分掌握和正确利用集成元件及其构成的数字电路独有的特点和规律，可以收到事半功倍的效果，对于完成每一个实验，应做好实验预习，实验记录和实验报告等环节。
一、实验预习认真预习是做好实验的关键，预习好坏，不仅关系到实验能否顺利进行，而且直接影响实验效果，预习应按本教材的实验预习要求进行，在每次实验前首先要认真复习有关实验的基本原理，掌握有关器件使用方法，对如何着手实验做到心中有数，通过预习还应做好实验前的准备，写出一份预习报告，其内容包括：1．绘出设计好的实验电路图，该图应该是逻辑图和连线图的混合，既便于连接线，又反映电路原理，并在图上标出器件型号、使用的引脚号及元件数值，必要时还须用文字说明。
数字电路与逻辑设计课后习题答案蔡良伟(第三版)
F7 A C B D C AB D （8） F8 = ( A + D )( B + C ) + ( A + C + B ) AB + CD
F8 A D BC AC B A B C D
1-8
（1） F1 = AB + CD
'
F1 = ( A + B)(C + D ) （2） F2 = ( A + B)(C + D )
00 0 0 1 0 01 0 0 1 1 11 1 1 1 1 10 1 1 1 1
8
数字电路答案
A B C DF A B C DF 0 0 0 00 1 0 0 00 0 0 0 10 1 0 0 11 0 0 1 01 1 0 1 01 0 0 1 11 1 0 1 11 0 1 0 01 1 1 0 00 0 1 0 11 1 1 0 10 0 1 1 01 1 1 1 00 0 1 1 11 1 1 1 10
0 00 1 0 0 01 1 0
0 10 0 11
00 00
1 00 1 0 1 11 1 0
1 10 1 11
0 1 0 00 1 1 0 10
01 01
0 01 1 1 1 10 1 1
0 11 1 10
0 1 1 11 1 1 1 11
（3） F3 = AB + B(C + AD)
CD AB 00 01 11 10
F2' = AB + CD （3） F3 = A(B + D) + B( A + C)
F3' = ( A + BD )( B + AC)
数字电路与逻辑设计电子教案
数字电路与逻辑设计电子教案第一章：数字电路概述1.1 数字电路的基本概念数字信号与模拟信号的区别数字电路的基本组成1.2 数字电路的分类组合逻辑电路时序逻辑电路1.3 数字电路的特点与优势数字电路的可靠性数字电路的可编程性第二章：逻辑门电路2.1 基本逻辑门电路与门、或门、非门2.2 组合逻辑门电路缓冲器、译码器、多路选择器2.3 常用逻辑门电路与非门、或非门、异或门第三章：逻辑函数与逻辑代数3.1 逻辑函数的概念逻辑函数的定义逻辑函数的表示方法3.2 逻辑代数的基本运算逻辑与、逻辑或、逻辑非逻辑乘、逻辑除、逻辑乘方3.3 逻辑函数的化简逻辑函数的代数化简方法卡诺图化简方法第四章：数字电路的设计方法4.1 组合逻辑电路的设计方法模块化的设计思想组合逻辑电路的实现方法4.2 时序逻辑电路的设计方法时序逻辑电路的时序要求时序逻辑电路的设计步骤4.3 数字电路设计工具硬件描述语言（HDL）数字电路设计软件第五章：数字电路的仿真与验证5.1 数字电路仿真的概念数字电路仿真的意义数字电路仿真工具5.2 逻辑函数的仿真与验证逻辑函数的仿真方法逻辑函数的验证方法5.3 数字电路的测试与维护数字电路的测试方法数字电路的维护与故障排除第六章：触发器与计数器6.1 触发器的基本概念触发器的定义与功能触发器的类型与特点6.2 常见触发器SR触发器、D触发器、JK触发器T触发器、CP触发器6.3 计数器的基本概念计数器的定义与功能计数器的类型与特点6.4 常见计数器同步计数器、异步计数器二进制计数器、十进制计数器第七章：数字电路的应用7.1 数字电路在通信系统中的应用数字调制与解调数字信号处理器7.2 数字电路在计算机中的应用存储器与缓存7.3 数字电路在其他领域的应用数字电路在工业控制中的应用数字电路在医疗设备中的应用第八章：数字电路的优化与改进8.1 数字电路的优化方法最小化逻辑函数降低逻辑电路的复杂度8.2 数字电路的改进方法提高电路的可靠性提高电路的性能8.3 数字电路的节能设计节能电路的设计原则节能电路的应用实例第九章：数字电路project 9.1 数字电路设计项目流程需求分析电路设计仿真与验证实物制作与测试9.2 数字电路设计实例简易计算器数字音调发生器9.3 数字电路设计竞赛与创新国内外数字电路设计竞赛简介数字电路设计创新案例分享第十章：数字电路的发展趋势与展望10.1 数字电路技术的最新发展新型逻辑门电路量子计算与光子计算10.2 数字电路在物联网中的应用物联网概述数字电路在物联网中的应用案例10.3 未来数字电路技术的展望更加高效的计算能力更加可靠的电路性能更加广泛的应用领域重点和难点解析重点环节一：数字电路的基本概念与分类数字电路与模拟电路的区别：需要明确数字电路处理的是数字信号，具有离散的电压水平，而模拟电路处理的是连续变化的信号。

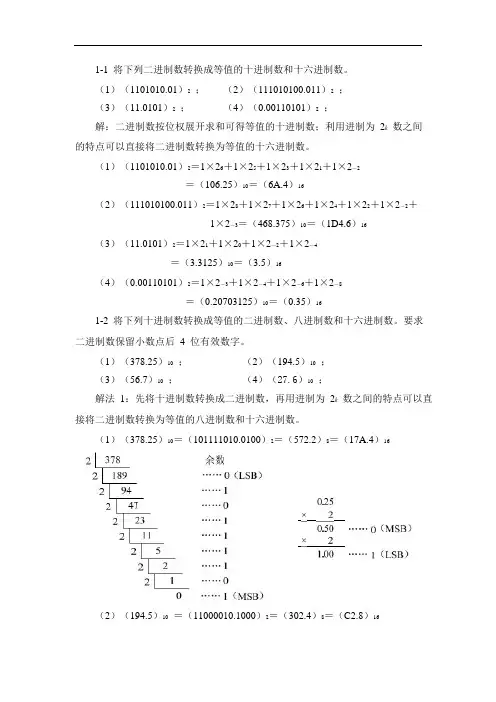

数字电路与逻辑设计(人民邮电出版社)课后答案(邹红主编)
《数字电路与逻辑设计》课程教学大纲
《数字电路与逻辑设计》课程教学大纲第一篇：《数字电路与逻辑设计》课程教学大纲《数字电路与逻辑设计》课程教学大纲先修课程：高等数学、普通物理、电路与电子学（一）课程地位、性质和任务《数字电路与逻辑设计》是计算机科学与技术专业的主干课程，是一门专业技术基础课。
它不仅为《计算机组成原理与汇编程序设计》、《微机接口技术》、《计算机系统结构》、《数据通信与计算机网络》等后续课程提供必要的基础知识，而且是一门理论与实践结合密切的硬件基础课程。
（二）课程教学基本要求本课程是计算机科学与技术专业的一门专业基础课程，通过本课程的学习，使学生熟悉数字电路的基础理论知识，理解基本数字逻辑电路的工作原理，掌握数字逻辑电路的基本分析和设计方法，具有应用数字逻辑电路，初步解决数字逻辑问题的能力，为学习计算机硬件打下扎实的基础。
（三）课程主要内容及学时分配第一章逻辑代数基础逻辑代数是分析和设计数字电路的数学工具，本章主要介绍逻辑代数的公式、定理及逻辑函数的化简方法，要求掌握常用进制及其转换，基本和常用逻辑运算，逻辑代数的公式、定理，逻辑函数的公式、图形化简化，逻辑函数的五种表示方法及相互之间的转换。
教学重点：逻辑代数的公式、定理，逻辑函数的公式、图形化简法。
教学难点：公式、定理、规则的正确应用，逻辑函数化简的准确性。
方法提示：通过多举例子，多做练习以提高对公式应用的熟练性。
第二章逻辑门电路集成逻辑门是构成数字电路的基本单元，本章主要介绍MOS和TTL集成逻辑门的逻辑功能的电气特性。
要求掌握高、低电平与正、负逻辑的概念，二极管、三极管、MOS管的开关特性，熟悉二极管与门和或门，三极管非门的电路结构及工作原理，掌握其电气特性和功能。
掌握与门、或门、非门、与非门、或非门、与或非门、异或门、三态门、OC门、CMOS传输门的逻辑符号、逻辑功能，熟悉各种门电路的特点和使用方法。
教学重点：CMOS和TTL集成门电路重点是外部特性，即逻辑功能和电气特性。
数字电路与逻辑设计（40课时）教学内容（5篇范例）
数字电路与逻辑设计（40课时）教学内容（5篇范例）第一篇：数字电路与逻辑设计(40课时)教学内容第一章数制与编码1.1、数制：二进制、八进制、十六进制、十进制间的转换(掌握)1.2、编码1.2.1带符号数的原码、反码和反码（掌握）1.2.23、二进制编码：自然二进制码、格雷码（理解）1.2.3BCD 码：8421BCD码、余三码、2421码（理解）第二章逻辑函数及其化简2.1逻辑代数的基本运算及复合运算：（掌握）2.2逻辑运算基本公式及常用规则（正确理解）2.3逻辑函数表示方法（重点掌握）2.4逻辑函数的卡诺图化简（重点掌握）第三章组合逻辑电路3.1集成电路主要电气指标（了解）3.2常用组合逻辑模块（掌握）3.3组合逻辑电路分析（重点掌握）3.4组合电路的设计（重点掌握）3.5逻辑竞争与险象（理解）第四章时序电路分析4.1各类触发器及其应用（理解）4.2同步时序电路的分析（重点掌握）4.3集成计数器74163工作原理、功能及应用（重点掌握）4.4集成计数器74192工作原理、功能及应用（理解）第五章同步时序电路设计5.1建模（理解）5.2用触发器实现同步时序电路（重点掌握）5.3 用MSI时序模块设计同步时序电路。
（了解）第二篇：数字电路与逻辑设计实验报告实验报告书课程名称数字电路与逻辑设计专业计算机科学与技术班级姓名刘腾飞学号09030234指导教师王丹志成绩2010年年 11月月 10 日实验题目：译码器、数据选择器及其应用一、实验目的1、掌握中规模集成译码器与数据选择器的逻辑功能与使用方法2、熟悉数码管的使用3、学习用数据选择器构成组合逻辑电路的方法二、实验原理 1 1、中规模集成译码器 74 LS 13874LS138是集成3线－8线译码器，在数字系统中应用比较广泛。
图-1是其引脚排列。
其中 A2、A1、A0为地址输入端，0Y～ 7Y为译码输出端，S1、2S、3S为使能端。
图-1 74LS138真值表图-2如下：图-2 74HC138工作原理为：当S1=1，S— 2+S — 3=0时，器件使能，电路完成译码功能，输出低电平有效。
数字电路与逻辑设计实验课程大纲
数字电路与逻辑设计实验课程大纲课程英文译名：Experiments of Digital Circuits and Logic Design课程编号：S0403330课内总学时：25学分：1.5开课对象：电子信息学院/通信工程学院/信息工程学院本科生课程类别：学院定必修一、课程的任务和目的数字电路与逻辑设计实验为专业基础实验，面向全校所有工科专业即电子信息工程、电子信息科学与技术、电子科学与技术、通信工程、集成电路设计与集成系统、光信息科学与技术、测控技术与仪器、计算机科学与技术、软件工程、电气工程与自动化、机械设计制造及其自动化等专业开设的独立设置的实验课程及课内实验。
通过本课程的学习使学生进一步掌握常用仪器的使用，并掌握数字电路基本知识、常用芯片的功能及参数以及中、大规模器件的应用，掌握组合逻辑电路和时序逻辑电路的设计方法，并要求使用EWB软件进行电路的模拟和仿真。
同时通过学习，可以培养学生独立思考、独立解决问题的能力，加强动手能力的培养，使学生掌握数字电路的设计方法。
二、课程内容与基本要求本课程开设的实验分为必做和限选实验。
修满学分必须做8个实验以上，实验分为验证性实验、设计性实验、综合性实验。
验证性实验目的在于使学生掌握器件的功能、参数和及其使用方法；设计性实验主要是培养学生的电路设计能力；通过综合性实验，掌握数字系统综合设计的方法。
1、逻辑门参数测试（必做、验证性实验）了解典型TTL集成电路和CMOS集成电路的基本工作原理，掌握基本门电路主要参数和测量方法。
熟悉TTL、CMOS逻辑门电路的参数意义，掌握TTL、CMOS逻辑门电路的逻辑功能及使用规则。
2、中规模组合逻辑器件的应用（必做、设计性实验）主要掌握数据选择器和全加器的应用，通过实验的方法学习数据选择器的电路结构和特点，掌握数据选择器的逻辑功能、测试方法和数据选择器的应用。
了解算术运算电路的结构，掌握74LS283先行进位全加器的逻辑功能、特点及其具体应用。
数字电路与逻辑设计(周洪敏)第10章
3
PLD的出现
随着集成电路制造工艺和编程技术的提高， 早期的半定制电路的设计和编程都离不开制造厂。
从20世纪70年代末开始，发展了一种称为 可编程逻辑器件（PLD）的半定制芯片。PLD芯 片内的硬件资源和连线资源也是由制造厂生产好 的，但用户可以借助功能强大的设计自动化软件 （也称设计开发软件）和编程器，进行设计编程， 实现所希望的数字系统。
第10章 可编程逻辑器件
PLD: Programmable Logic Device
1
概述
按逻辑功能来分，数字电路芯片可划分为:
1. 通用型: TTL74系列、CMOS4000系列等
每个器件的逻辑规模小，功耗相对比 较大，用 其构成的系统布线复杂，占 用PCB ( Printed Circuit Board) 板面积大。
如GAL16V8（V表示输出方式可变）、
27
1个时钟输 入缓冲器
可实现16个 输入变量
8个输入缓 冲器
1. GAL16V8 的内部结构 图
20个引脚 的器件；
8×8个与门
8个输出反 馈/输入缓冲 器
8个三态输出 缓冲反相器
1个选通信号 输入反相器
28
1.8×8个与门，可实现64个乘积项(Product Term)。 2.每个与门有32个输入端（每个乘积项可包含
16个变量）。 3.每个输出端最多只能包含8个乘积项，当表达
式逻辑化简后，乘积项数多于8个时，则必须 适当拆开，再分配给另一个OLMC。 4.最多有16个引脚作为输入端（指16个输入变量， CLK不属于输入变量），最多有8个引脚作为输 出端。
数字电路逻辑设计实验资料
数字电路逻辑设计实验讲义喻嵘王艳庆丁杰张莉叶小丽陈燕彬编内容提要本实验讲义根据最新制定的实验教学大纲，由南昌大学信息工程学院电子信息工程系几位多年从事数字电路逻辑设计课程教学的老师合编而成。
可用于电子信息工程专业、通信工程专业《数字电路逻辑设计》实验课程的实验指导教材。
实验教学内容包括三大部分：基础性实验、比较复杂并要求学生独立思考的设计性实验、自选设计课题的综合设计性实验。
内容涵盖了数字电路的大部分基础知识，包括常用的组合逻辑电路、时序逻辑电路和脉冲电路的验证和设计，以及这些基础数字电路的在实际系统中的综合应用。
目录实验一用SSI设计组合电路和冒险现象观察 (1)实验二 MSI组合功能件的应用 (4)实验三集成触发器的应用—第一信号鉴别电路的设计. 9实验四用集成移位寄存器实现序列检测器 (11)实验五 MSI 时序功能件的应用 (13)实验六序列信号发生器 (18)实验七 555定时器及分频电路 (22)实验八 D/A转换器 (25)附录：实验芯片引脚排列图 (30)实验一 用SSI 设计组合电路和冒险现象观察一、实验目的1．掌握用SSI 设计组合电路及其检测方法; 2．观察组合电路的冒险现象。
二、实验原理使用小规模集成电路 (SSI)进行组合电路设计的一般过程: 1．根据任务要求列出真值表;2．通过化简得出最简逻辑函数表达式; 3．选择标准器件实现此逻辑函数。
逻辑化简是为了使电路结构简单和使用器件较少，要求逻辑表达式尽可能简化。
但由于实际使用时要考虑电路的工作速度和稳定可靠等因素，在较复杂的电路中，还要求逻辑清晰易懂，所以是在保证速度、稳定可靠与逻辑清楚的前提下，尽量使用最少的器件，以降低成本。
组合逻辑设计过程通常是在理想情况下进行的，即假定一切器件均没有延迟效应。
但是实际上并非如此，信号通过任何导线或器件都需要一个响应时间。
例如，一般中速TTL 与非门的延迟时间为10一20ns 。
而且由于制造工艺上的原因，各器件的延迟时间离散性很大，往往按照理想情况设计的逻辑电路，在实际工作中有可能产生错误输出。
数字电路与逻辑设计电子教案
数字电路与逻辑设计电子教案第一章：数字电路概述1.1 数字电路的基本概念了解数字电路的定义、特点和分类掌握数字信号与模拟信号的区别1.2 数字电路的基本元素熟悉逻辑门、逻辑函数及其表示方法掌握逻辑门电路的基本连接方式1.3 数字电路的基本电路了解组合逻辑电路、时序逻辑电路的概念掌握触发器、计数器等基本电路的工作原理第二章：逻辑函数及其简化2.1 逻辑函数的定义与表示方法熟悉逻辑函数的概念、特点和表示方法掌握逻辑函数的图像表示法、代数表示法2.2 逻辑函数的化简学会使用逻辑函数化简的方法和技巧掌握卡诺图、逻辑函数的最小项和最大项2.3 逻辑函数的优化了解逻辑函数优化的目的和方法学会使用逻辑函数优化工具进行优化设计第三章：数字电路的设计与仿真3.1 数字电路设计的基本步骤熟悉数字电路设计的基本流程和原则掌握数字电路设计的常用方法和技术3.2 数字电路仿真概述了解数字电路仿真的概念、目的和意义熟悉数字电路仿真工具的使用方法3.3 数字电路实例设计与仿真学会使用数字电路设计工具进行实例设计掌握数字电路仿真过程中信号的观察与分析方法第四章：组合逻辑电路4.1 组合逻辑电路的基本概念了解组合逻辑电路的定义、特点和分类掌握组合逻辑电路的设计方法4.2 常用组合逻辑电路熟悉编码器、译码器、多路选择器等电路的工作原理学会使用组合逻辑电路实现特定功能4.3 组合逻辑电路的应用掌握组合逻辑电路在实际应用中的设计方法了解组合逻辑电路在现代电子系统中的应用第五章：时序逻辑电路5.1 时序逻辑电路的基本概念了解时序逻辑电路的定义、特点和分类掌握时序逻辑电路的设计方法5.2 常用时序逻辑电路熟悉触发器、计数器、寄存器等电路的工作原理学会使用时序逻辑电路实现特定功能5.3 时序逻辑电路的应用掌握时序逻辑电路在实际应用中的设计方法了解时序逻辑电路在现代电子系统中的应用第六章：数字电路与逻辑设计实验6.1 实验目的与要求了解数字电路实验的基本目的和要求熟悉实验设备的使用方法和实验步骤6.2 基本逻辑门电路实验掌握基本逻辑门电路的搭建和测试方法学会使用逻辑分析仪进行逻辑功能测试6.3 组合逻辑电路实验学会设计并搭建编码器、译码器等组合逻辑电路掌握组合逻辑电路的功能测试与性能评估第七章：数字电路与逻辑设计软件工具7.1 数字电路设计软件概述了解数字电路设计软件的作用和分类熟悉常见数字电路设计软件的特点和应用7.2 使用EDA工具进行数字电路设计学会使用EDA工具进行电路图绘制和仿真掌握EDA工具中的逻辑分析、波形显示等功能7.3 数字电路设计案例分析通过实际案例，掌握数字电路设计的整个流程学会分析设计过程中可能遇到的问题和解决方案第八章：数字电路与逻辑设计项目实践8.1 项目实践概述了解项目实践的意义和目的掌握项目实践的基本步骤和方法8.2 数字电路设计项目案例通过具体项目案例，实践数字电路设计与验证学会项目实践中的团队协作和沟通技巧8.3 项目实践成果评估掌握项目实践成果的评估标准和方法了解项目实践对个人和团队能力的提升作用第九章：数字电路与逻辑设计的现代发展9.1 数字电路技术的最新发展了解数字电路技术的最新发展趋势和应用领域掌握新兴数字电路技术的基本原理和特点9.2 数字逻辑设计的新方法学会使用现代数字逻辑设计方法和技术掌握数字逻辑设计在新兴领域的应用案例9.3 数字电路与逻辑设计的未来展望探讨数字电路与逻辑设计的未来发展方向激发学生对数字电路与逻辑设计研究的兴趣和热情第十章：总结与展望10.1 课程总结回顾整个课程的学习内容，总结关键知识点强调数字电路与逻辑设计在现代电子技术中的重要性10.2 能力评估与提升评估学生在课程中的学习成果和能力提升提出进一步提升学生能力的建议和指导10.3 未来学习方向和建议给出学生在数字电路与逻辑设计领域的未来学习方向提供相关学习资源和研究建议，助力学生继续深造重点解析本文档为数字电路与逻辑设计电子教案，共包含十个章节。
数字电路与逻辑设计电子教案
数字电路与逻辑设计电子教案第一章：数字电路基础1.1 数字电路概述数字电路的定义数字电路的特点数字电路的应用领域1.2 数字逻辑与逻辑门逻辑运算与逻辑函数基本逻辑门电路逻辑门电路的应用1.3 逻辑函数与逻辑代数逻辑函数的定义与表示方法逻辑代数的基本运算逻辑函数的化简与优化第二章：组合逻辑电路2.1 组合逻辑电路概述组合逻辑电路的定义组合逻辑电路的特点组合逻辑电路的应用领域2.2 常用的组合逻辑电路编码器译码器多路选择器算术逻辑单元2.3 组合逻辑电路的设计方法组合逻辑电路的设计原则组合逻辑电路的设计步骤组合逻辑电路设计实例第三章：时序逻辑电路3.1 时序逻辑电路概述时序逻辑电路的定义时序逻辑电路的特点时序逻辑电路的应用领域3.2 触发器触发器的定义与功能基本触发器类型触发器的时序特性3.3 时序逻辑电路的设计方法时序逻辑电路的设计原则时序逻辑电路的设计步骤时序逻辑电路设计实例第四章：数字电路的仿真与测试4.1 数字电路仿真的概念与方法数字电路仿真的定义数字电路仿真软件的使用数字电路仿真的一般步骤4.2 数字电路测试的基本概念数字电路测试的目的数字电路测试的方法数字电路测试的策略4.3 数字电路的测试与维护数字电路故障的类型与特点数字电路故障诊断的方法数字电路的维护与优化第五章：数字系统的综合与设计5.1 数字系统综合的概念与方法数字系统综合的定义数字系统综合的目标数字系统综合的一般步骤5.2 数字系统设计的基本原则数字系统设计的要求数字系统设计的流程数字系统设计的注意事项5.3 数字系统设计实例数字系统设计实例一：计算器数字系统设计实例二：数字钟数字系统设计实例三：数字音量控制器第六章：数字电路与逻辑设计工具6.1 硬件描述语言硬件描述语言的概念VHDL和Verilog的介绍硬件描述语言的编写基础6.2 数字电路设计工具电路图设计工具逻辑符号编辑器仿真和测试工具6.3 设计流程和实例设计流程的概述设计实例的步骤解析设计实例的测试和仿真第七章：数字电路与逻辑设计实践7.1 数字电路设计实践设计要求与约束设计流程与方法设计实例解析7.2 逻辑电路实现逻辑电路设计的考虑因素逻辑电路实现步骤设计实例实现7.3 电路仿真与测试仿真工具的使用测试用例的设计测试结果分析第八章：数字电路与逻辑设计案例分析8.1 微处理器设计微处理器的基本结构微处理器的设计流程微处理器设计实例分析8.2 数字信号处理器设计数字信号处理器的基本结构数字信号处理器的设计流程数字信号处理器设计实例分析8.3 数字通信系统设计数字通信系统的基本原理数字通信系统的设计流程数字通信系统设计实例分析第九章：数字电路与逻辑设计的最新发展9.1 新型数字电路技术新型数字电路的类型新型数字电路的特点新型数字电路的应用9.2 数字电路设计的新方法设计方法的创新点设计方法的实施步骤设计方法的实例分析9.3 数字电路与逻辑设计的未来趋势未来技术的发展方向未来应用的拓展领域未来发展的机遇与挑战第十章：数字电路与逻辑设计的评估与优化10.1 数字电路性能评估性能评估指标性能评估方法性能评估实例10.2 逻辑电路优化优化方法与策略优化工具与技术优化实例分析10.3 设计综合与验证设计综合的概念与方法设计验证的步骤与技术设计综合与验证实例重点和难点解析重点环节一：逻辑门电路的应用补充和说明：逻辑门电路是数字电路的基础，其应用广泛。
智慧树知到《数字电路与逻辑设计》章节测试答案
11110111
00000100
答案:11011111
9、 一个数据选择器的地址输入端有3个时，最多可以有（ ）个数据信号输出。
4
6
8
16
答案:8
10、 一个64选1的数据选择器有（ ）个选择控制信号输入端。
6
16
32
64
答案:6
11、 在组合逻辑电路中，任意时刻电路的输出只跟当前输入的有关，而与电路原来的状态无关。
全加
半加
全减
半减
答案:半加
7、 用代码代表特定信号或者将代码赋予特定含义的过程称为( )
译码
编码
数据选择
奇偶校验
答案:编码
8、TTL集成芯片74LS138是3/8线译码器，译码器为输出低电平有效，若输入为A2A1A0=101时，输出Y7ʹY6ʹY5ʹY4ʹY3ʹY2ʹY1ʹY0ʹ为（ ）
00100000
256
答案:8
2、 构成模值为256的二进制计数器,需要( )级触发器。
2
128
8
256
答案:8
3、 同步计数器是指( )的计数器
由同类型的触发器构成
各触发器时钟端连在一起,统一由系统时钟控制
可用前级的输出做后级触发器的时钟
可用后级的输出做前级触发器的时钟
答案:各触发器时钟端连在一起,统一由系统时钟控制
7、 以下关于格雷码的特点描述正确的是 ( )
相邻2个代码之间只有1位不同
相邻2个代码之间有2位不同
相邻2个代码之间有3位不同
相邻2个代码之间有4位不同
答案: 相邻2个代码之间只有1位不同
8、 负零的补码表示为（ ）
1 00…00
数字电路与逻辑设计周斌答案
数字电路与逻辑设计周斌答案1. 1.将十进制运算(-125-3)转换成带符号的8位(包括符号位)二进制补码运算，其结果为（） [单选题] *A.00000000B. 10000000(正确答案)C. 11111111D. 100000112. 请问下列逻辑中，与(A·B)/相同的逻辑是（） [单选题] *A. A/+B/(正确答案)B. A+BC. A·BD. A/·B/3. 已知逻辑F（ABC）=Σm (1,3,5,7)，则下面的描述为正确的是( ) [单选题] *A. F(ABC)=ПM (0,2,4,6)(正确答案)B. F=CC. FD=Σm (0,2,4,6)D. F=A+B4. 要实现8选1的数据选择器，则地址输入(选择输入)和多路数据端得个数分别为：（） [单选题] *A. 8、3B. 3 、8(正确答案)C. 8、8D. 3、35. 如果实现5-32的译码器电路，需要（）个74138(3-8译码器)来实现： [单选题] *A. 2B. 3(正确答案)C. 4D. 86. 要实现256进制(模为256)的二进制计数器，需要（）个74163(4位二进制加计数器)来实现 [单选题] *A. 2(正确答案)B. 3C. 8D. 167. 要实现有效状态数为8的环形计数器，则所需移位寄存器中的触发器个数为：（） [单选题] *A. 8(正确答案)B. 4C. 3D. 28. 如果用触发器和门电路来实现12进制的计数器，则至少需要（）个触发器：[单选题] *A. 2个B. 3个C. 4个(正确答案)D. 5个9. 一个JK触发器的驱动方程为，则其逻辑功能与以下哪种触发器相同：（） [单选题] *A. JK触发器B. SR触发器C. D触发器D. T触发器(正确答案)10. 下面关于移位寄存器型计数器的反馈函数的描述不正确的是：（） [单选题] *A. 反馈函数输入输出到移位寄存器的串行输入端B. 反馈函数是现态的函数C. 反馈函数中可以有存储单元(正确答案)D. 反馈函数是个组合逻辑单元11. 正逻辑和负逻辑之间的关系是：（） [单选题] *A. 对偶关系(正确答案)B. 反演关系C. 相等关系D. 互补关系12. 或非逻辑的对偶逻辑是：（） [单选题] *A. 与非逻辑(正确答案)B. 与逻辑C. 或逻辑D. 异或逻辑13. 如果实现5-32的译码器电路，需要（）个74138(3-8译码器)来实现： [单选题] *A. 2B. 3C. 4(正确答案)D. 814. 要实现8选1的数据选择器，则地址输入(选择输入)和多路数据端得个数分别为：（） [单选题] *A. 8、3B. 3 、8(正确答案)C. 8、8D. 3、315. 下面描述方法，对于一个组合逻辑而言，具备唯一性的是：（） [单选题] *A.逻辑函数式B.真值表(正确答案)C.卡诺图D.逻辑电路图16. 如果用触发器和门电路来实现12进制的计数器，则至少需要（）个触发器：[单选题] *A.2个B.3个C.4个(正确答案)D.5个17. 下面触发器中，只能实现保持和翻转两种状态更新方式的触发器是：（） [单选题] *A. JK触发器B. D触发器(正确答案)C. SR触发器D. T触发器18. 下面能够直接用于线与的集成门电路为：( ) [单选题] *A.三态门B.传输门C.OC门(正确答案)D.与门19. 下面各个组成部分，对于一个时序逻辑来说，不可缺少的是（） [单选题] *A. mealy型输出B.输入C.moore型输出D.存储单元(正确答案)20. 20、存储单元是时序状态机不可缺少的组成部分； [判断题] *对(正确答案)错21. 21、7485为4位二进制比较器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精选ppt
8
10.2 PLD的基本结构
一、PLD实现各种逻辑功能的依据
在数字系统设计中，任何组合逻辑函数都能用 “与–或”式表达，从而可用“与”门和“或” 门实现，而任何时序电路都是由组合电路加上 存储元件（FF）构成的，这就是PLD实现各种 逻辑功能的理论依据。
精选ppt
9
…
… …
二、传统PLD的总体结构
2.专用型：
把系统的全部或部分模块集成在一个芯片内，称
为专用集成电路ASIC (Application Specific Integrated
Circuit)。可以降低功耗、提高系统的可靠性、保密性
及工作速度。
精选ppt
2
ASIC是一种由用户定制的集成电路。又可以分 为全定制电路和半定制电路。
全定制电路：制造厂按用户提出的逻辑要求，专 门设计和制造的芯片。这类芯片专业性强，适合 在大批量定性生产的产品中使用。常用的有电子 表机芯、存储器、中央处理器CPU芯片等。
半定制电路：首先由制造厂制成标准的半成品， 然后由制造厂根据用户提出的逻辑要求，再对半 成品进行加工，实现预定的数字系统芯片。
精选ppt
3
PLD的出现
随着集成电路制造工艺和编程技术的提高， 早期的半定制电路的设计和编程都离不开制造厂。
从20世纪70年代末开始，发展了一种称为 可编程逻辑器件（PLD）的半定制芯片。PLD芯 片内的硬件资源和连线资源也是由制造厂生产好 的，但用户可以借助功能强大的设计自动化软件 （也称设计开发软件）和编程器，进行设计编程， 实现所希望的数字系统。
10ms,上千次。 4.采用SRAM结构的PLD（SRAM工艺）
无限次。
精选ppt
16
10.5 可编程1逻辑阵列 PLA
一、PLA基本结构
A1
B1
D
C1
输入 & 电路
与 阵列
≥1
F F F
1 2 3
或阵列
图10.4.1 PL精选App的t 基本结构
17
二、PLA应用举例
例 用PLA器件实现函数
F 1 ( A 2 ,A 1 ,A 0 ) m ( 3 , 4 , 6 , 7 ) , F 2 ( A 2 ,A 1 ,A 0 )m ( 0 ,2 ,3 ,4 ,7 ) 。
精选ppt
20
I
1
输入行
&
≥1
&
≥1
1O
O
图10.6.2 专用输出结构 特点：或非门输出或互补输出
目前常用的产品有 PAL10H8(10输入，8输出，高电平输
出有效)、PAL10L8、 PAL16C1(16输入，1输出，互补型输
图10.4.1 PLD的密度分类
精选ppt
13
1.低密度可编程逻辑器件(LDPLD:Low-Density PLD)
… …
外部 数据 输入
输入项 乘积项
和项
输入 电路
与 阵列
或 阵列
输出 电路
数据 输出
反馈
分 类 与阵列 或阵列 输出电路 出现年代
PROM 固定 可编程 固定 70年代初
PLA 可编程 可编程 固定 70年代中
精选ppt
11
5.与逻辑Z=ACEΒιβλιοθήκη & A BC DE
6.或逻辑
Z=A+C+E
A BC DE
7、多路选择器
A
00
B
01
C
10
D
11
C0 C1
精选ppt
F
12
10.4 PLD的分类
一、PLD的集成度分类
可编程逻辑器件PLD
低密度可编程逻 辑器件LDPLD
高密度可编程逻 辑器件HDPLD
PROM PLA PAL GAL CPLD FPGA
PAL 可编程 固定
固定 70年代末
GAL 可编程
固定 精选ppt
可配置 80年代初 14
2.高密度可编程逻辑器件(HDPLD:High-Density PLD)
结构与LDPLD不同，通常采用一系列独立的 可编程逻辑模块阵列组成，通过布线资源将其连 接。
(1)CPLD (Complex PLD) 20世纪 80年代中。
解 ：用PLA器件实现，需3个输入端，2个输出端。
用卡诺图法化简，得出F1、F2的最简与或式：
F 1 ( A 2 ,A 1 ,A 0 ) A 2 A 0 A 1 A 0
F 2 ( A 2 ,A 1 ,A 0 ) A 1 A 0 A 2 A 1 A 1 A 0
相应的实现电路如图10.5.2所示。
A
B
AB
C
(2) FPGA(Field Programmable Gate Array) 20世纪 80年代中。 精选ppt
C
15
二、 PLD的制造工艺分类
1.一次性编程的PLD（熔丝、反熔丝工艺） 2.紫外线可擦除的PLD(EPLD) （EPROM工艺）
20min ,几十次。 3.电可擦除的PLD(EEPLD（) E2PROM、Flash工艺）
外部 数据 输入
…
输入项 乘积项
和项
输入 电路
与 阵列
或 阵列
输出 电路
数据 输出
反馈
图10.2.1 传统PLD的总体结构
X1 X
Xj
…
Z1
Z Zk
Q1
W1
…
Q Qm
Wl W
精选ppt
10
图6.1.1 时序电路的结构框图
10.3 PLD的表示方法
1、互补缓冲电路
A
1
AA
A
A A
2.固定连接 3.编程连接 4.断开（被擦除）
第10章 可编程逻辑器件
PLD: Programmable Logic Device
精选ppt
1
概述
按逻辑功能来分，数字电路芯片可划分为:
1. 通用型: TTL74系列、CMOS4000系列等
每个器件的逻辑规模小，功耗相对比 较大，用 其构成的系统布线复杂，占 用PCB ( Printed Circuit Board) 板面积大。
硬精选件pp的t 软化设计
4
中小规模可编程器件
可编程器件外形图
精选ppt
5
PLD的开发流程图
算法设计和电路划分
图形输入和文本输入
编译和逻辑仿真
设计实现
目标文精件选下ppt 载
6
可编程器件的下载方式
精选ppt
通用编程器 7
用专用下载电缆下载 （JTAG标准口）
接 计 算 机 并 口
用下载电缆下载示意图
精选ppt
18
F 1(A 2,A 1,A 0)A 2A 0A 1A 0
F 2 (A 2 ,A 1 ,A 0 ) A 1 A 0 A 2 A 1 A 1 A 0
A0
1
A1
1
A2
1
&
≥1
F F
1 2
图10.5.2 用PLA精选实ppt现组合函数的设计
19
10.6 可编程阵列逻辑 PAL
除了具有与阵列(可编程)和或阵列（固定） 以外，还有输出和反馈电路： ❖ 专用输出结构 ❖ 可编程输入/输出结构 ❖ 寄存器输出结构 ❖ 异或输出结构
