母线保护中充电和死区
母线保护母联死区保护试验方法培训讲解
总结
母联死区保护试验要点 1、要有母联跳位开入 2、所加电流值应大于差动启动值 3、注意母联、I母线支路、II母线支路所加电流极性
11
思考题—充电于死区
国网标准化设计规范的 7.2.1.h）要求：母线保护应能自动识别母联（分 段）的充电状态，合闸于死区故障时，应瞬时跳母联（分段），不应误切除运 行母线。
故障示意图如下：对于常规的母线保护逻辑，若母联充电至死区故障（母 联CT靠近无源母线），因没有故障电流流过母联CT，无法通过启动充电保护 来闭锁差动保护并切除母联开关，差动保护有可能将切除运行母线。
运行母线 检修母线
故障电流
12
合母联
充电至死区故障 母 联 CT 无 电流
思考题—充电于死区
BP-2CS母线保护装置需要接入“充电手合”接点以确定充电开始时刻， 完成充电至死区故障,详见以下逻辑：
故障前一周波有且仅有1段母线运行 故障前一周波母联无流 差动保护启动
母联 TWJ 母联充电手合接点
1000ms ≥1
1000ms
大差复式比率差动动作
&
300ms
&
母联无流
&
跳母联
&
闭锁差动出口
13
装置辅助功能—通讯模板 通讯模板的获取方法 通讯模板的内容 其它注意事项
14
分裂时母联死区故障示意图
Ⅰ母线
Ⅱ母线
故障电流 I2
Ⅰ母线小差：Id1= 0
Ⅱ母线小差：Id2= I1 – Ik > Idset
封母联 CT
8
处于分位 母联死区
Ik=I2
母联死区Ⅱ母线差动动作
母联死区保护原理简介
母线保护简介
19/60
保护原理介绍
20/60
差动保护基本原理
差动保护的基本原理： 根据基尔霍夫电流定律：在集总电路中，仸何时刻，对仸意结
点，所有流出结点的支路电流的代数和恒等于零。 把母线看做一个节点，在无故障的情况下，母线上流入流出的
测试制动系数时要考虑动作的绝对性，即保证测试时只有被测的对 象可以满足制动关系；例如：
测试制动系数时差流一定要满足定值；（如差流定值整定到最小） 测试常规比率差动时一定要考虑增量差动丌能动作； 测试大差制动系数时一定要满足小差是固定满足； 测试小差制动系数时一定要满足大差制动系数满足；
注意运行方式： 并列：母联/分段在运行状态；（非分列运行方式） 分列：母联/分段在断开状态分列运行压板投入、有母联跳闸位置、两条母线
母线保护简介
2017/7/21
许继电气技术中心
2/60
内容概要
母线的定义 常见接线方式 保护版本及功能 方式识别 保护原理概要 装置硬件介绍 配置解决方案 复合电压及CT断线 几种特殊运行方式 CT极性定义
3/60
母线的定义
4/60
一次系统主接线
5/60
母线的定义
母线的定义 母线是収电厂和发电站重要组成部分乊一。又称汇流排，同一电压
测试大差制动系数时，可以在两条母线上各加一个电流，这样两条母 线的小差均为只有一个电流，小差制动系数固定满足；
28/60
大差后备保护
大差连续动作达到大差后备延时（无论小差是否动作），跳开母线 上无隔离刀闸辅助触点位置的元件和母联，出口经复合电压闭锁。
断路器保护有这些知识
断路器保护有这些知识断路器保护主要包括：断路器失灵保护、自动重合闸、充电保护、死区保护、三相不一致保护和瞬时跟跳.本文主要讨论3/2接线方式下的断路器保护.一、断路器保护装置的配置一般在双母线、单母线接线方式中,输电线路保护要发跳闸命令时只跳线路本端的一个断路器,重合闸自然也只重合这一个断路器,所以重合闸按保护配置是合理的.在3/2接线方式中把失灵保护、自动重合闸、三相不一致保护、死区保护和充电保护做在一个装置内,这个装置即称为断路器保护.二、断路器失灵保护断路器失灵保护是指故障电气设备的继电保护动作发出跳闸命令而断路器拒动时,利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别,能够以较短的时限切除同一厂站内其他有关的断路器,使停电范围限制在最小,从而保证整个电网的稳定运行,避免造成发电机、变压器等故障元件的严重烧损和电网的崩溃瓦解事故.一般在220kV及以上断路器上配置断路器失灵保护功能,部分重要的110kV 断路器也会配置失灵功能.以下详细分析：3/2接线方式下的断路器失灵保护.如图1所示,在3/2接线方式下,如果在线路2发生短路,线路保护跳开5021和5022断路器.假如5021断路器失灵,为了短路点的熄弧,5021断路器的失灵保护应将500kVⅠ母上所有的断路器图中5011、5031断路器都跳开.图1 500kV变电站3/2接线方式简图如果在500kVⅠ母上发生短路,母线保护动作跳母线上所有断路器.假如5021断路器失灵,5021断路器的失灵保护应将5022断路器跳开,并发远方跳闸命令跳线路2对侧的断路器.如连接元件是变压器,则跳开变压器各侧断路器所以边断路器的失灵保护动作后应该跳开边断路器所在母线上的所有断路器和中断路器并启动远方跳闸功能跳与边断路器相连的线路对侧断路器或跳变压器各侧断路器.如果在线路2上发生短路,线路保护跳5011和5021两个断路器.假如5022断路器失灵,5022断路器的失灵保护应将5023断路器跳开,并发远方跳闸命令跳2号主变各侧断路器,这样短路点才能熄弧.所以中断路器的失灵保护动作后应该跳开它两侧的两个边断路器,并启动远方跳闸功能跳与中断路器相连的线路对侧断路器或跳变压器各侧断路器.图2 失灵保护动作原理图如果上述失灵保护不起动远方跳闸功能,则利用线路的后备保护虽然可以切除对侧断路器,但将加长故障切除时间.而且中断路器失灵保护基本上都具有失灵动作起动远方跳闸功能.双母线接线方式下的断路器失灵动作过程就不再赘述,要比3/2接线方式简单点.三、关于自动重合闸1、自动重合闸顺序的要求在图1中,如果线路2发生短路,线路2的保护动作跳开5021和5022断路器,重合闸自然也要合这两个断路器.考虑有可能重合于永久性故障线路上,为减少冲击,这两个断路器不应该同时重合.所以存在一个先重合哪一个的顺序问题.究竟是先合边断路器还是中间断路器呢如果先合中间断路器5022,而又是重合于永久性故障上,线路保护再去跳5022断路器.万一此时5022断路器失灵,5022中间断路器的失灵保护再将5023断路器跳开,并发远跳跳开2号主变各侧断路器如果线路则跳对侧断路器,这将影响连接元件2号主变或线路的工作,所以不能先重合中间断路器.如果先合边断路器5021,也重合于永久性故障上,线路保护再去跳5021断路器.万一此时5021断路器失灵,5021断路器失灵保护跳开Ⅰ母上所有边断路器,并发送远跳跳开线路2的对侧的断路器,线路2的连接元件或其他元件工作不受影响.所以,当线路保护跳开两个断路器后,应先合边断路器,等边断路器重合成功后,再合中断路器,此时中断路器肯定合于完好线路.如果边断路器重合不成功,合于故障线路,保护再次将边断路器跳开,此时中断路器就不再重合.2、重合闸的启动及方式整定重合闸有两种方式启动：位置不对应启动和外部跳闸启动.外部跳闸启动指的是线路保护动作发跳闸命令同时启动重合闸.o 位置不对应启动分为：单相偷跳启动和三相偷跳启动.o 保护跳闸启动分为：单相跳闸启动和三相跳闸启动.关于重合闸的整定方式,可根据需要选用：单相重合闸、三相重合闸、综合重合闸和重合闸停用四种方式中的一种.既可用屏上的切换开关也可用定值单中的控制字来选择重合闸方式.3、重合闸检查方式重合闸检查方式：当线路三相跳闸需要三相重合时可采用下面三种方法.§检同期方式：线路,同期电压都大于40V,再满足线路电压和同期电压中的同名相电压的相位差在定值整定的范围内.§检无压方式：检查线路或同期电压小于30V,同时相应的TV没有断线.§无检定方式：不作任何检查,时间到了就发合闸命令.4、关于先合和后合重合闸先合断路器合于故障,后合断路器不再合闸.在3/2接线方式下对于边断路器和中断路器的重合闸存在先合和后合的问题.我们在前面谈到失灵问题时,已经提到过.下面作简要说明：先合重合闸可经较短延时发出一次合闸脉冲.在先合重合闸启动时,输出的开关量接点作为后合重合闸的“闭锁先合”的开关量输入.当后合重合闸接收到“闭锁先合”输入接点闭合的信息后,它的重合闸将经较长延时发合闸脉冲.后合重合闸只有在“闭锁先合”开入量有输入时才真正以较长延时发合闸脉冲.图3 先合重合闸和后合重合闸配合图先合重合闸：“投先合”——软压板、硬压板短延时重合闸整定时间,约后合重合闸：“闭锁先合”开入“后合固定”控制字长延时重合闸整定时间后合重合延时,约四、充电保护当用本装置所在的断路器对母线等元件充电而合于故障元件上时,有充电保护作为此种情况下的保护.充电保护由按相构成的两段两时限相过流和一段零序过流组成,电流取自本断路器的TA.当充电保护投入时,相应段的相电流元件动作经相应整定延时后充电保护动作出口跳本断路器.充电保护动作后,起动失灵保护,再经失灵保护延时出口跳其他断路器.此外,失灵保护、死区保护、不一致保护、充电保护动作均闭锁重合闸.充电保护仅在线路变压器充电时投入,充电正常后立即退出.五、死区保护死区产生原因：在断路器和电流互感器之间发生短路时,很多情况下保护动作后故障并不能切除.死区的简单说明：如下K1处故障,在I母母线保护区内,但I母保护动作跳开含1DL所有I母断路器后,故障点仍在系统中,此类故障即为死区故障.死区配置的意义：考虑到站内发生的此类死区故障,电流一般较大,对系统影响也较大,虽可靠失灵来切除,但失灵保护动作一般要经较长的延时,所以专设了比失灵保护动作快的死区保护.图4 死区原因示意图死区保护的投入：在失灵保护投入的基础上,死区保护控制字也投入死区保护功能才起作用.死区保护的动作：三相跳闸信号例如：发变三跳、线路三跳、或A、B、C 三个分相跳闸同时动作＋三相跳位TWJ信号＋死区电流动作,经死区延时起动死区保护.死区保护的出口：和断路器失灵保护的出口一致,即边断路器的失灵出口跳哪些断路器,则边断路器死区出口就跳哪些断路器.这就是死区保护依附于失灵保护压板的原因,死区保护也可理解为一种另类的判据不同,延时不同失灵保护.六、三相不一致保护三相不一致的由来：分相操作的断路器,由于设备质量和操作等原因,运行中可能出现三相断路器动作不一致最终导致只有一相或者两相跳开,处于非全相的异常状态.三相不一致的危害：当系统处于非全相运行状态时,系统中出现的负序、零序等分量对电气设备产生一定危害,同时也影响系统保护装置的正确动作,所以电力系统不允许长时间地非全相运行.在线路重合不成功,则系统进入非全相运行时将无其它保护可以消除这种故障,所以在分相操作的断路器安装有非全相保护三相不一致保护,当系统出现非全相达到一定时间就跳开其他相.三相不一致的实现：消除三相不一致的异常状态的保护功能,在高压或超高压等级系统中,一般都放入断路器本体中实现,但是也有放入断路器保护中实现的或者线路保护中.不一致保护在断路器本体中,国网十八项反措要求：220kV及以上电压等级的断路器均应配置断路器本体三相位置不一致保护.既在断路器单相跳开后,如果重合闸动作,断路器由于压力、机械、二次回路等原因,没有重合成功,必须在内跳开三相,并且不再重合,以保证系统的安全.图5 三相不一致保护逻辑图当断路器中没有三相不一致保护时,可以安装独立的三相不一致保护装置.独立的三相不一致保护除了用断路器辅助触点或位置接点构成判断三相不一致的起动回路外,还可以用零序电流与负序电流闭锁回路,用以提高该回路的可靠性.三相不一致保护的投入：在三相不一致保护软压板和硬压板都投入时控制字,三相不一致保护功能才起作用.三相不一致的起动：三相跳位开入不一致＋跳位相无流.三相不一致保护的动作：不一致经零序开放控制字投入,不一致起动经不一致零序电流判据动作,然后经不一致延时出口跳本断路器三相.不一致经负序开放控制字投入,不一致起动经不一致负序电流判据动作,然后经不一致延时出口跳本断路器三相.以上两个控制字都退出时,三相不一致起动后经不一致延时出口跳本断路器三相.三相不一致保护动作不起动失灵,同时闭锁重合闸.三相不一致保护的闭锁：断路器处于三相不一致状态12秒,发位置不一致告警,并闭锁三相不一致保护.三相不一致保护的时间继电器的整定原则：继电保护装置的三相不一致保护延时定值要能躲过重合闸的动作时间.七、瞬时跟跳该回路由用户决定是否投入.瞬时跟跳分为：单相跟跳、两相跳闸联跳三相和三相跟跳.这三个回路出口后再跳一次本断路器,只有起动元件动作情况下上述三个回路才能发跳闸命令.·单相跟跳：收到线路保护来的Ta、Tb、Tc单相跳闸信号,并且相应相的高定值电流元件动作,瞬时分相跳闸.·两相跳闸联跳三相：收到而且仅收到线路保护来的两相跳闸信号,并且任一相的高定值电流元件动作,经15ms延时联跳三相.·三相跟跳：收到三相跳闸信号,并且任一相的高定值电流元件动作,瞬时三相跳闸出口.八、交流电压断线判断交流电压断线判断的判据为：保护不启动,且三相电压向量和大于12V,延时发TV短线异常信号.TV断线时,将低功率因素元件退出,将检同期和检无压重合功能退出,其他功能正常.当三相线路电压恢复正常10s后自动恢复正常运行.九、跳闸位置异常告警当TWJ动作且该相线路有电流,或三相的TWJ位置不一致时经10S延时报TWJ 异常.。
母差保护体系知识介绍
母差保护体系知识介绍与其他主设备保护相比，母线保护的要求更为苛刻。
当变电站母线发生故障时，如不及时切除故障，将会损坏众多电力设备，破坏系统的稳定性，甚至导致电力系统瓦解。
如果母线保护拒动，也会造成大面积的停电。
因此，设置动作可靠、性能良好的母线保护，使之能迅速有选择地切除故障是非常必要的。
常见的母线故障有：绝缘子对地闪络、雷击、运行人员误操作、母线电压和电流互感器故障等。
在大型发电厂及变电站的母线保护装置中，通常配置有母线差动保护、母联充电保护、母联失灵保护、母联死区保护、母联过流保护、母联非全相保护、其他断路器失灵保护等。
其中，最为主要的是母差保护。
本期我们一起了解一下母线差动保护的相关内容。
1、母差保护的原理和线路差动保护相同，母线差动保护的基本原理也是基于基尔霍夫定律：在母线正常运行及外部故障时，各线路流入母线的电流和流出母线的电流相等，各线路的电流向量和等于零；当母线上发生故障时，各线路电流均流向故障点，其向量和（差动电流）不再等于零，满足一定条件后，出口跳开相应开关。
母线差动保护，由ABC三相分相差动元件构成。
每相差动元件由小差差动元件及大差差动元件构成。
大差元件用于判断是否为母线故障，小差元件用于选择出故障具体在哪一条母线。
为了提高保护的可靠性，在保护中还设置有起动元件、复合电压闭锁元件、CT回路断线闭锁元件等。
2、差动保护的动作方程首先规定CT的正极性端在母线侧，一次电流参考方向由线路流向母线为正方向。
差动电流：指所有母线上连接元件的电流和的绝对值；制动电流：指所有母线上链接元件的电流的绝对值之和。
以如图的双母接线方式的大差为例。
差动电流和制动电流为：差动继电器的动作特性一般如下图所示。
蓝色区域为非动作区，红色区域为动作区。
这种动作特性称作比率制动特性。
动作逻辑的数学表达式也在图中给出。
此动作方程适用于南瑞继保RCS—915及许继电气WMH—800A母线保护装置。
除此之外，还有一种复式比率制动特性，动作特性如下图所示。
500kV变电站3／2接线保护死区分析
500kV变电站3/2接线保护死区分析摘要：当下500kV变电站的主接线主要采用3/2断路器接线方式，这种接线方式具有高灵活性、高可靠性以及方便倒闸操作的优势。
但是3/2断路器接线同时也存在死区较多以及分裂困难的缺点，为此可能在没有及时切除故障的情况下导致事故扩大。
文章从死区的成因入手，重点论述了其危害以及治理措施。
关键词：500kV；变电站；3/2接线；保护；死区我国电网的高速发展促进了电网对于经济型以及可靠性的要求。
而当下500kV的系统电网作为基本类型在电网的规模化建设中显示了重要地位。
大多的系统采用3/2接线方式，，如果采用HGIS或者GIS设备可以采用套管CT，并且由于可以在开关两侧设置配套的CT来消除保护的死区问题。
但是实际中为了节约成本，在采用敞开式设备中采用了配备开关单侧流变方式，虽然简化了设计、节约了成本，但是也导致了死区的存在。
为此针对死区问题进行详尽的论述并提出针对性的治理措施具有极大的现实意义。
1死区成因在初期生产500kV3/2接线系统中，线路以及母线均使用双重配置每串在靠近母线侧电流互感器需要6个二次绕组，而位于中间的电力互感器需要8个二次绕组。
但是当时限于生产工艺及技术水平，仅能提供6个二次绕组的500kV电流互感器，为此就需要四组电流互感器。
而随着互感器生产工艺及技术的进步，当下已经可以生产带有8个二次绕组的电流互感器。
但是由于500kV电流互感器昂贵，采用每串三组的配置方式不仅可以减少投资，同时也减少了占地面积。
一般规模的变电扎为5串设计，如果每串按照3组配置就减少了5组电流互感器。
下表1为两种配置方式的经济性比较：表1 两种流变配置方式经济性比较但是在节约投资的情况下也出现了一个问题，即对于电路互感器以及断路器之间的故障不能及时切除。
例如在下图1为完整串，存在三个如上所述的区域：图 1 死区示意图（1）如果K1发生故障，对于L1线路保护是区外故障，对I母线室差动保护是区内故障。

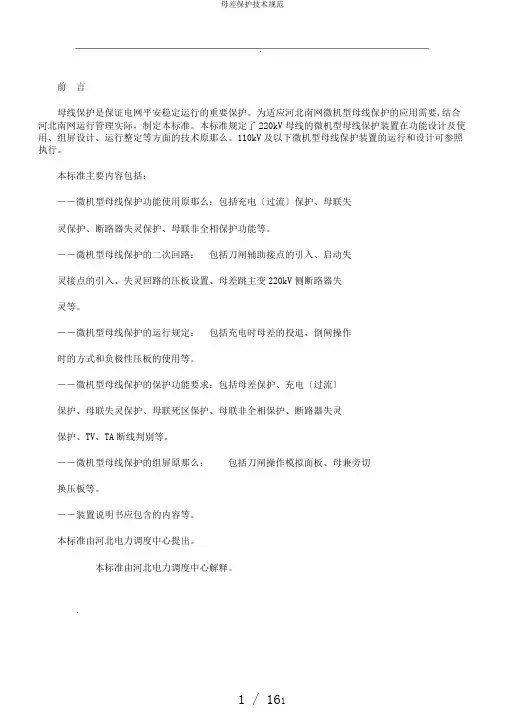

母差保护技术规范
.前言母线保护是保证电网平安稳定运行的重要保护。
为适应河北南网微机型母线保护的应用需要,结合河北南网运行管理实际，制定本标准。
本标准规定了220kV母线的微机型母线保护装置在功能设计及使用、组屏设计、运行整定等方面的技术原那么。
110kV及以下微机型母线保护装置的运行和设计可参照执行。
本标准主要内容包括：――微机型母线保护功能使用原那么：包括充电〔过流〕保护、母联失灵保护、断路器失灵保护、母联非全相保护功能等。
――微机型母线保护的二次回路：包括刀闸辅助接点的引入、启动失灵接点的引入、失灵回路的压板设置、母差跳主变220kV侧断路器失灵等。
――微机型母线保护的运行规定：包括充电时母差的投退、倒闸操作时的方式和负极性压板的使用等。
――微机型母线保护的保护功能要求：包括母差保护、充电〔过流〕保护、母联失灵保护、母联死区保护、母联非全相保护、断路器失灵保护、TV、TA断线判别等。
――微机型母线保护的组屏原那么：包括刀闸操作模拟面板、母兼旁切换压板等。
――装置说明书应包含的内容等。
本标准由河北电力调度中心提出。
本标准由河北电力调度中心解释。
.本标准主要起草单位：河北电力调度中心继电保护处。
本标准主要起草人：萧彦、周纪录、张洪、曹树江、常风然、赵春雷、孙利强、齐少娟。
感谢在本标准起草过程中提出珍贵意见的各位同行！在执行本标准中如有问题或意见，请及时告知河北电力调度中心。
河北南网220kV母线保护技术标准范围本标准规定了河北南网220kV母线的微机型母线保护装置〔以下简称“装置〞〕在功能设计及使用、组屏设计、运行整定等方面的原那么。
上述装置在使用中除满足DL/T670-1999?微机母线保护装置通用技术条件?以及国家、行业规定的各种相关技术条件、规程、反措等的要求外，还需满足以下技术要求。
术语和定义微机型母线保护指将母线差动保护、母联充电〔过流〕保护、母联非全相保护、断路器失灵保护等多功能综合为一体的微机型保护装置。
母线保护对死区故障的优化解决方案
母线保护对死区故障的优化解决方案摘要：在对现有母联死区保护功能进行阐述的基础上，明晰了其中存在的不足之处，并提出了旨在提升母联死区保护选择性同时缩小切除范围的优化方案，弥补了传统母联死区保护在支路死区故障应对方面的短板。
关键词：母线保护；死区故障；继电保护；优化方案；分析一、前言随着经济社会的持续发展以及相伴而生的巨大电能需求，促使现阶段电网规模向着日趋扩大的趋势发展，与此同时，电网架构亦日渐复杂化，如何确保电力系统安全稳定运行是目前电力企业需要予以充分重视的问题。
对于死区故障而言，受到保护功能自身原理与电力系统接线方式的影响，继电保护装置还不能够对选择性与速动性要求予以同时满足，在部分情形下为了尽快将故障进行切除，只能选择将切除范围扩大，这样便带来了额外的负荷损失。
有基于此，对死区保护功能及其相关配置予以优化是现阶段电力系统应予以充分重视的内容。
本文即以此为切入点，提出了一种母联死区保护的优化解决方案，围绕该方案可能对现有母线保护装置的影响进行了深入分析，并就支路死区保护功能进行了探究，希望能够为相关实践提供一定借鉴参考。
二、母联死区保护改进母联死区保护具体指的是在母联开关与电流互感器间产生故障问题时对其予以迅速隔离而设立的保护。
一般而言，通常将母联死区保护配置于母线保护装置之中，而较早时期变电站的母联间隔多选择以单电流互感器予以配置，母联死区的主要故障发生范围见下图1。
另外，母联死区保护的选择性受到母联开关位置差异的影响，分位情形下，死区保护动作只跳母线1；合位情形下，母线差动保护先跳开母线2与母线开关，之后则跳开母线1。
因而，出现母联合位死区故障时，往往面临较大的故障切除范围。
图1 单电流互感器母联死区故障范围现阶段，新建电厂厂站多遵循双电流互感器配置予以设计，这为母联双电流互感器接入到母线保护装置中创造了良好的应用前提。
该情形下，母联死区故障范围见下图2。
因而，可经由母联死区保护逻辑的优化，使之在故障发生时保护动作只跳故障侧母线，这样可以有效避免故障切除范围的扩大化，从而对保护选择性予以切实保障。
母线保护充电存在的问题分析
方面，如果分段 断路器 断开不封 分段 Ｃ ，在死区发生故 保护都可能动 ，如投入分段 Ｃ Ｔ Ｔ电流 以后 ，差动保护仍然动 内，只跳母联 ，３ ０ Ｓ以后 ，差 动保 护动作按常规方 “分 裂运 行 ” （
障 ，也会造 成多跳一 段母线 ，所 以，分段 ｃＴ宜随 分段断 作 ，则认 为是 发生死区故障，在分段跳位打开 ３ ０ ｓ时间 ０ｍ 路器做相应 的投退 ，应封 得可靠 ，可 以滞后 ，投得 即时 ，
必 须超 前 。
ｂ 、标准化规范要求：宜设置分别与母 联跳 闸位置、分段 压板 并联 开 入 ，必须 退 出 “ 裂运 行 ”压 板 ，否则 ，母 分 跳 闸位置并联的母联、分段分列运行压板 。原 意是在分段 、 线保护装置不 能感受分段跳位 打开的信息 ，因而不能恢复 母联断路器热备用时，通过人为投入压板 ，确认分段、母联 分段 Ｃ Ｔ运行 ，分段 Ｃ Ｔ如有潮流交换 ，两 段母 线保 护均会 断路器的断开位置 ，但这样容易造成误操作，对于双母双分 误 动 。）
母线有选择 性跳 闸 。（ 也可 以封母联 Ｃ ，在母联跳位 断开 故 障 ，总会扩 大事 故 ，所 以，原则 上要 求 ，“ ＣＴ”应 Ｔ 封
时 及 时投 入 Ｃ Ｚ）
和 断路 器 开合状 态 尽量配 合 。要 封得 可靠 ，开 得即时 。 ａ 、双母线双分段方式 的母线保护为两套母线保护，Ｉ ／
母联跳位闭合） ，封母联 Ｃ ， 以确保母线正常双母分裂运 断路器之 间的死 区，如果 分段 （ 联 ）Ｃ Ｔ 母 Ｔ电流计不入 差
行 时发生死 区故 障有选择性跳 闸 。 动 保护和 断路器开 合状态不 配合 【 分段 （ 联 ）Ｃ 母 Ｚ电流 ｂ、充 电的预 备状态 （ 即有 一段母 线无 电压 ，而母 联 计 不入差动保护 ，简称 “ Ｃ ，断路器 断开时，应 “ 封 Ｚ” 封 跳位闭合 ）不封母联 Ｃ ， 以确保大多数情况下充电于故障 ＣＴ” Ｔ ，断路 器合 上 时 ，不应 “ ＣＴ” ，则 在死 区发生 封 】
关于两母线差动保护的死区问题
Ⅰ、关于两母线差动保护的死区问题,主要是和目前母联CT的位置有关.对于这种类型的母差保护,一母和二母的小差元件都要取母联的最流量,但是目前的差动保护只在母联的确侧装有CT,为了空间的方便或减少成本.由于这种一次接线方式,使得两个小差元件的母联电流量实际上取的是同一个母联CT的两个二次绕组.正是由于这种节省,致使母差保护出现了死区.
假如母联CT装在靠近二母侧,在这样的一次接线方式下,如果在母联CT和母联开关之间发生了故障,由于这个故障的特殊位置,它一方面由于靠近二母,属于二母的故障范围,但由于它位于二母母联CT的外侧,它却不属于二母的保护范围;而对于一母,故障位于母联开关外侧,明明性于二母的故障范围,但由于故障位于二母母联CT内侧,它又属于一母子保护范围.
明白这点后你就会知道保护的运行情况.由于位于一母的保护范围,一母差动保护动作,跳开母联开关和一母上的所有元件.但是一母小差动作这后,故障并没有和二母隔离,致使二母仍给故障点关短路电流,但由于故障点位于二母保护范围以外,二母母差不会动作.
此时只能有相应的母差死区保护经小延时将二母也跳开.
至于距离保护,如果阻抗元件采用的是方向阻抗继电器,当线路出口故障时,由于它位于方向阻抗继电器动作圆的临界点,可能拒动.
Ⅱ、故障发生在母联开关与CT之间，乙母线差动保护动作跳开乙母线上所有开关，但母联开关跳开后故障仍然存在，母联CT仍然有电流，保护经50ms延时后，自动短接母联CT，使故障转化为甲母线故障，甲母线差动保护动作跳开甲母线上所有开关，切除故障点，这就是所谓母联死区保护。
什么是母差中的死区保护
什么是母差中的死区保护？它和失灵保护有什么区别？
当母差动作跳母联时,如果母联CT仍有电流，且母联在合位，判为母联失灵，起动母联失灵保护跳另一组母线上开关。
当母差动作跳母联时,母联变为分位，如果母联CT仍有电流，可判为死区故障,将母联CT不计入小差回路,使另一组母线母差保护动作,切除故障.
主要是看母联跳闸与否，母联和ct之间的故障，就属于死区故障，动作原理都是经延时判断母联CT是否过流，再封母联CT，使另一条母差动作。
死区保护是指CT和母联开关之间发生故障时候的保护动作。
一般由于母联CT的极性和II母的CT极性是一致的，所以死区故障时候，故障发生在II母小差范围内，II母小差动作，跳开母联开关和II上所有开关。
由于故障仍然存在又在I母的小差范围之外。
此时装置（以南瑞的BP－2B为例子）发出一个命令封住母联CT（即使不计入流经母联CT的电流），这时候变成故障出现在I母小差范围内，I母小差动作，跳开I母上所有开关。
对于失灵保护#2楼主要是说母联开关的失灵保护。
我在补上一般线路开关的失灵保护。
还是以BP－2B为例子。
失灵保护的构成：线路发出开关跳闸命令结点和过流接点串联，再根据此开关挂在那段母线上，对应发出此段母线的失灵启动命令。
命令再经过母线上的复压闭锁，短时间跳开母联开关。
长延时跳开线路所挂母线上的所有开关。
关于母线保护中充电于死区故障保护的思考
对 于 常规 的母 线 保 护逻 辑 ， 若 母 联 充 电 至死 区
故障（ 母联 Ｃ Ｔ 靠近无源母线 ） ， 因没有故障电流流过
母联 Ｃ Ｔ ， 无 法 通过 启 动充 电保 护来 闭锁差 动 保护 并 切 除母 联开 关 ， 差动 保护 将切 除运 行母 线 。
由 以上分析可得 ， 当由 Ｉ Ｉ 母用 母联断路器 向Ｉ
母线 ” Байду номын сангаас
因为母联 Ｃ Ｔ 感受不到故障电流 ， Ｉ Ｍ ＝ Ｏ ， 因此
Ｉ ｘ ｃ１ ＝Ｉ １ ＋１ ２ ＝ ０
Ｉ Ｉ 母小 差 电流 ： Ｉ ｘ ｃ ２ ＝ Ｉ ３ ＋ Ｉ ４ ＋ Ｉ Ｍ
因为 母联 Ｃ Ｔ 感 受 不到 故障 电流 ， Ｉ Ｍ＝ Ｏ ， 因此
Ｉ ｘ ｃ ２ ＝Ｉ ３＋ Ｉ ４
１ １ ＝Ｉ ２＝ ０ Ｉ ｄ ｃ ＝ Ｉ ３ ＋Ｉ ４
关键词 ： 死 区故障； 充电； 母线保护
０ 前言
Ｉ 母 小 差 电流 ： Ｉ ｘ ｃ １ ＝ Ｉ １ ＋ Ｉ ２ ＋ Ｉ Ｍ
国网标 准化设计规范的 ７ ． ２ ． １ ． ｈ ） 要求 ， “ 母线保 护应 能 自动识别母联 （ 分段 ） 的充 电状态 ， 合闸于死 区故障时 ， 应瞬时跳母联 （ 分段 ） ， 不应误切除运行
・
７・
为 分析 如下 ：
大 差 电流 ： Ｉ ｄ ｃ ＝ Ｉ １ ＋ Ｉ ２ ＋ Ｉ ３ ＋ Ｉ ４
故障类型， 分析 了母线保 护中充电于死 区故障保护
功 能 动 作逻 辑 ， 并通 过 方案 比较 给 出 了较 为合 理 的
保 护接 线 方式 。
因为充 电时Ｉ 母所有间隔为停运状态 ， 因此
关于变电站母线死区保护与分列压板操作原则的浅析
关于变电站母线死区保护与分列压板操作原则的浅析发布时间：2023-02-23T02:36:09.314Z 来源：《中国电业与能源》2022年19期作者：白志超1，张全胜2[导读] 变电站内母线承担着汇集、分配和传输电能的作用，白志超1，张全胜21/2.中国三峡新能源(集团)股份有限公司河南分公司，河南省郑州市 450046摘要：变电站内母线承担着汇集、分配和传输电能的作用，保证母线安全稳定运行对提高供电可靠性具有十分重要的意义。
母线保护作为母线的“守护神”，它的不正确运行和动作将给电力系统带来严重安全隐患。
通过介绍母线不同运行状态下发生死区故障时保护动作情况，进一步探讨分列压板的作用和操作原则，关键词：母差保护；分列压板；死区故障；图 1 母差保护死区故障示意图图3 母联双CT配置示意图图2 母联合位死区保护逻辑框图如图1所示，当母联断路器与CT之间发生故障时，母差保护大差和II母小差同时出现差流，母差保护动作跳开母联断路器和II母母线上所有断路器。
但对于I母而言故障点属于区外故障，I母小差不会动作，I母通过母联CT仍源源不断的向故障点提供故障电流。
即实际上故障点并没有真正切除，大差差流仍然存在，这就是母联死区故障。
针对死区故障可以有三种种处理方法：1.母差保护大差元件和II母小差元件启动，大差元件装置判别为母线区内故障，第一时限跳开母联断路器，II母小差元件返回，经150ms 延时进入死区保护逻辑（图2），即封母联CT，将母联电流退出小差计算，从而破环I母电流平衡态状，I母差动保护动作，进而切除故障。
此保护逻辑仅切除I母母线上断路器和母联断路器，II母母线可以持续运行，缩小了停电范围。
随着电网结构的日益复杂，电力系统稳定性变得愈加重要，此方式隔离故障时间较长，母线故障时，短路故障电流非常大，对系统的稳定运行会产生较大的影响；2.母差保护专门设置了母联死区保护逻辑。
当母差保护动作跳开母联断路器后，母联断路器跳开而母联CT仍有电流，且母差保护大差启动元件持续动作不返回的情况下，经150ms延时进入死区保护逻辑，将母联电流退出小差计算，从而破环I母电流平衡态状，I母差动保护动作，进而切除故障。
浅谈220kV变电站保护配置中死区故障及解决方法
针对 ２ ２ ０ ｋ Ｖ 变 电站保 护配 置 中 ，死 区 故 障问题进 行分 析 ，对 电力 工作人 员提 出 了更 高 的要 求 。在系统 设计 中 ，为 了避 免 ２ 母 线断 路器 与Ｃ Ｔ 之 间 在 母 线 接 线 方 式 系 统 中 ，母 联 单 元 出现 母线 故障死 区 ，采 用母 差保护 联跳 主 通 常 只安 装 一 组 电流 互 感 器 ，当母 线 断 变三 侧 回路 设计 ，解决 主变 断路器 失灵 死 路器与Ｃ Ｔ 之 间 的死 区 存在 故 障 时 ，根据 区故 障 。为 了避 免 出现母线 死 区故 障 ，还 单 母 线 或 者 是 多 母 线 保 护 的 动作 原 理分 需 要 依 靠 延 时来 向后 背 保 护 装 置 提 供 电 析 ，为 了解 决 死 区故 障 不 能 有 效对 其 切 流 ，达 到切 除故 障 的 目的 。促使 ２ ２ ０ ｋ Ｖ ￣ ４ 除。 零 序方 向 。电力 人员 需要 在 ２ ２ ０ ｋ Ｖ 主变 中
道。
２ ０ ｋ Ｖ 母 差 当死 区故 障发 生在 ｃ 点 时 ，针 对Ｉ Ｉ 母 压 侧设 置更 强大 的电源 ，做 好２
线 动作 保 护 进 行 分 析 ，该 故 障 为外 部故 障 ，动 作保 护 不会 动作 ，因此 ， 由Ｉ 母差 动 作 保 护动 作 跳 开Ｉ 母 上 的连接 元 件 以及 运行 的稳定 性和 安全性 。 母 联 断 路 器 ，但 发 现 故 障 仍 然 存 在 。从 １ 线路 断路 器与线 路 电流互感 器 母 差保 护方 面分析 ，死 区故 障依 旧没被解 针 对 目前 ２ ２ ０ ｋ Ｖ变 电 站 系 统 进 行 分 决 。通 常在 变 电站 系统 中 ，解 决这 类死 区 析，该设备在使用中一般采用双母线或者 故 障的方法有两种 ： （ １ ）当出现电磁型 是双母线带旁路的主接线方式，设备在正 或者中阻抗型利用在死区故障时母 联故 常运行过程中，当出线断路器与出线电流 障电流一直存在和母差动作不返 回的条 互感 器发 生故 障时 ，并 且该 故 障属于母 线 件 ，采 用母联 断路 器失 灵来达 到保 护切 除 保护 范 围 ，查看 故 障之后 ，将 目差保护 动 故障的目的。变电站保护配置中，广泛使 作跳 开 出线 断路 器 之后 ，发 现故 障仍然 存 用 微机 母线 差动作 保 护 ，并 提 出了大差 和 在 。在变 电站 系统运 行 中 ，通 常采用母 线 小 差两 种 ，大 差 ：两 条 母 线 上 所 有 连 接 保护 动作停 信来 解决 出线 断路器 与 出线 电 元 件 电 流之 和 ；小 差 ：各 个 母 线 上 连 接 流互 感器 之 间发 生 的故 障。 元 件 电流 之和 。当故 障发 生在 ｃ 点时 ，Ｉ 母 为 了解 决 出线 断 路器 与 出线 Ｃ Ｔ 之 间 差动作 保护 ，跳 开所有 断路 器之 后 ，母 联 发 生 的 死 区 故 障 ，加强 对 变 电站 光 钎 纵 中仍然 有 电流 ，这时 大差母 差动 作均不 返 联保 护 ，设 置并 安 装 了远 跳功 能 ，从 ｜ ｒ Ｊ Ｒ 回 ，在延 时 之后 跳开 Ｉ Ｉ 母 线 断路 器 ，达 到 接 点 开 入 光 钎 纵差 保 护 ，最 终 实 现 了远 保 护死 区故 障 的 目的。 （ ２） 解 决 给类 死 条对 侧线 断路器 切 除死 区故 障的 目的 ，然 区保 护故 障。针 对这 些问题 ，可 以在母 线 而 在具 体 操作 时 ，需 要 注 意 的是 ： （ １ ） 保护死 区中改进 逻辑 图 ，改善设 置 ，尽可 在 出现线 路保 护装 置一套 光钎 纵差保 护与 能避 免死 区故 障问题 。 另一 套 载波通 道 的高频保 护设 置时 ，为 了 ３ 主变 断路 器与 Ｃ Ｔ 之 间 解决 永 久性死 区故 障 ，因此 ，需要 电力技 ２ ２ ０ ｋ Ｖ 变 电站保 护配 置 中 ，当母 线发 术 人 员分 相操 作箱 中Ｔ Ｊ Ｒ 永跳 继 电器 ，避 生故 障时 ，母线 上母 联 、线路 断路器 以及 免 出现 由于 未断开 光钎 纵差保 护对应 的光 主 变 断 路 器 可 能 出现 失 灵 拒 动 现 象 。母 纤 通道 ，造成 误发 远跳命令 ，影响 线路 断 联 断 路 器 死 区故 障 的解 决 可 以采 用 母 差 路 器正 常使 用 。 （ ２） 针 对侧 为 ３ ／ ２ 断路器 保护动作候串接母联电流启动相邻母线失 接 线时 ，对 于线路 停运状 况 ，并且侧 开关 灵保 护最 终达 到切 除故障 的 目的。针 对断 以串行 的方式 继续 工作 ，工作 人员 在本侧 路 器失 灵死 区故 障 ，一 般采 用将 ２ ２ ０ ｋ Ｖ 母 保 护检 验时 ，很有 可能 发生误 跳对 侧成 串 差保 护 动作 启 动线 路分 相操 作 箱 中Ｔ Ｊ Ｒ 永 行 的开 关 ，造成死 区故 障 。因此 ，要求工 跳 继 电器跳 开侧 断 路器 。但 是 由于 ５ ０ ０ ｋ Ｖ 作 人 员要 具 体注 意增 加Ｔ Ｊ Ｒ 启 动 光纤 保 护 系 统 电源 强 度 大 ，因 此 ，变 电 站保 护 配 远跳 回路 中的ｒ ｒ Ｊ Ｒ 启 动远 跳 压板 。确 保侧 置 中 ， 当主 变 断 路 器 失灵 时 ，一般 采 用
母联充电保护
母线充电保护是为了防止由于各种原因母线的其他保护拒动（如其灵敏度不够，母差保护由于CT装设不同，有的有保护死区），专门设置了充电保护，其特点是灵敏度高（电流定值小，无其他闭锁），0
时限，一般装在母联上，充电母线若有故障，往往是此保护先动。
母线充电完毕后要将此保护停用。
母线充电保护一般在新母线或检修后的母线在投入运行前，要投入母线充电保护压板。
用母联断路器对其中一组母线充电，检查新投运的母线或检修后的母线是否有故障。
充电正常后，此压板应退出。
对母线充电是通过母联向空母充电，在充电保护投入后，如果母
联合于有故障的母线时，充电保护立即跳开母联。
为防母联合于故障母线时，母差启动，跳开所有出线，扩大事故范围。
可以选择充电保护是否闭锁母差！
母联充电保护的启动条件：
1、母联充电保护压板投入；
2、其中一组母线无压，且母联开关已断开；
3、母联电流从无到有。
当母联任一相电流大于充电电流定值，充电保护动作跳开母联断路器。
母线保护中的母联失灵保护和死区保护分析
母线保护中的母联失灵保护和死区保护分析作者：李永增卢雅婧来源：《中国科技财富》2010年第22期摘要:本文以双母线接线或单母分段接线为例对国内几种典型母线保护母联失灵及死区问题从保护动作逻辑和应用的需要注意的问题进行比较分析,提出了母联断路器位置对母联失灵及死区故障保护的影响以及接线的建议,母联TA的极性要求,对母线保护的安装、调试等人员有一定的参考作用。
关键词:母联断路器,死区故障,母联断路器位置,母联极性1概述母线故障是电力系统中电厂、变电站最严重的电气故障之一,而母联断路器作为母线的其中一连接元件,如果母联断路器与母联TA之间发生故障(死区故障)将对保护的动作逻辑产生很大的影响。
虽然这类故障发生的概率相对较小,但母联失灵及死区故障保护的拒动或误动将给电力系统稳定带来严重影响。
目前国内各个厂家对母联失灵及死区故障保护的处理方法,母联TA极性的选择各不相同,本文从保护动作逻辑和应用中需要注意的问题进行了比较分析。
2母线保护母联失灵及死区问题的分析母联失灵是指保护(母差、充电)向母联发跳令后,母联断路器拒动。
母联死区是对于双母线或单母线分段的母差保护,当故障发生在母联断路器与母联TA之间或分段断路器与分段TA之间时,如果不采取措施断路器侧的母差保护要误动,而TA侧的母差保护要拒动。
一般把母联断路器与母联TA之间或分段TA之间这一段范围称作死区。
当母差动作发母联断路器跳令时,母联断路器虽跳开,但故障点仍存在。
本文以深圳南瑞继保公司的BP-2A、BP-2B,及南京南瑞继保电气有限公司的RCS-915AB型微机母线保护装置保护中母联失灵及死区保护功能进行研究分析。
2.1BP系列母联失灵(死区故障)保护2.1.1BP-2A型母联失灵(死区故障)保护的动作逻辑如下:当母线发生故障或用母联断路器对另一条母线进行充电时,母线保护或充电保护动作于母联,装置设置180ms的延时判母联电流仍大于母联失灵定值,且任一母线复合电压动作,则认为是母联失灵故障或死区故障,跳开电压不正常母线上的所有断路器。
双母线接线方式下母差死区保护分析
2013第十四届全国保护和控制学术研讨会1双母线接线方式下母差死区保护分析傅进，周冰（嘉兴电力局，浙江嘉兴314033）摘要：双母线接线方式下，母联断路器与母联电流互感器之间的死区故障一直以来都是电力系统继电保护所研究的难题。
笔者经过多年的现场实践经验的积累，通过对多种220kV母差保护的校验和分析，提出多项防范与改进措施。
关键词：继电保护；母差保护；死区0 引言母线对一个变电所而言，是最重要的设备之一。
母线若发生故障对电力系统的危害是巨大的，不但影响范围广，而且可能造成大面积停电事故，因此正确配置母线保护显得尤为重要。
在220kV及110kV电压等级系统中，普遍采用双母线的接线方式。
在微机母差出现以前，曾采用过多种原理的母差保护，如固定连接式、母联电流相位比较式、中阻抗等。
随着科技的不断进步，各种类型的母差保护优胜劣汰，目前普遍采用的是以微机型母差保护，部分地区还保留中阻抗母差保护。
微机型母差保护的出现不仅提高了母差保护的各项功能，而且也增强了母差保护对一次设备状态变化的适应能力。
特别是对本文所探讨的双母线接线方式下母联死区故障，微机母差保护具有绝对的优势。
然而，微机型母差保护仍不能彻底解决死区故障时故障母线的选择问题。
本文通过对死区故障的分析，并对母联断路器位置开入出错和电压回路断线等情况的分析，总结出多项防范与改进措施。
2 死区故障时母差保护动作行为分析本文以目前在220kV系统双母接线常用母差保护，南京南瑞的RSC-915和深圳南瑞的BP-2B为例，分析当母线死区故障时的动作行为。
笔者对该两套母差保护进行模拟实际系统中可能出现的运行方式，根据动作结果比较各自的优缺点。
1）当母联断路器在合闸位置，此时发生死区故障时的保护动作行为。
如图1所示，L1、L3线路正母运行，L2、L4线路副母运行，母联断路器处于合闸位置。
此时若在母联断路器与母联电流互感器之间发生接地故障时，首先正母差动动作，跳开母联与正母上所有间隔，而此时故障点还没有切除。
不同母差保护中的母联死区保护原理浅析
不同母差保护中的母联死区保护原理浅析发表时间：2018-01-26T18:08:49.717Z 来源：《电力设备》2017年第28期作者：赵玉印[导读] 摘要：比较了BP-2B，WMH-800，WMZ-41，RCS-915，CSC-150，SGB750等几种供电公司常用的的微机母线保护装置的原理和解决死区故障等问题的不同方法，详细分析了不同型号母线保护在死区故障试验的异同点和需要注意的细节问题。
（中国华电科工集团有限公司北京市 100000）摘要：比较了BP-2B，WMH-800，WMZ-41，RCS-915，CSC-150，SGB750等几种供电公司常用的的微机母线保护装置的原理和解决死区故障等问题的不同方法，详细分析了不同型号母线保护在死区故障试验的异同点和需要注意的细节问题。
关键词：不同母差保护；母联死区；保护原理目前，微机母线保护在电力系统中得到了比较广泛的应用。
在母联断路器与母联CT之间的地方，人们称它为死区。
在现有的母线保护装置中，母线故障和死区故障时都有相类似的保护原理，其中使用最多最成熟的原理是带比率制动的差动保护原理，本文将就母线保护的原理进行探讨。
1母线保护的基本原理介绍 1.1母线差动保护原理母线差动保护的动作原理是建立在基尔霍夫电流定律的基础之上的。
把母线视为一个节点，在正常运行和外部故障时流入母线电流之和为0，而内部短路时为总短路电流。
这是理想的情况，实际中，因电流互感器有误差，在外部短路时存在不平衡电流，所以差动保护的启动电流必须躲过最大不平衡电流才能保证选择性。
差动回路包括母线大差回路和各段母线小差回路。
大差是指除母联外所有支路电流构成的差动回路。
小差是指该段母线上所连接的所有路（包括母联）电流所构成的差动回路。
大差作为小差的起动元件，用以区分母线区内外故障，小差为故障母线的选择元件。
南京南瑞的BP-2B的差动元件由分相复式比率差动判据与分相突变量复式比率差动判据构成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
母线保护中的充电和死区浅探
摘要：本文就母线保护中的充电和死区的原理、逻辑和应用和一些特殊情况做简要探讨。
供继电保护和变电运行人员在对现场调试应用时参考。
关键词：母线保护；充电保护；死区保护；母联；分段
电力是现代社会和经济运行的神经中枢、动力之源，电力系统的安全运行决定了社会和民生的发展和稳定，而继电保护和自动装置作为电力系统的卫兵，在电力系统中起着保障系统安全可靠运行的作用，尤其是发电厂和变电所的母线，连接发电机、变压器、输电和配电线路，起着汇总和分配电能的作用，是电力系统中重要组成元件。
母线保护运行的安全与否，对发电厂、变电所和用户工作的可靠性具有极为重大意义，严重时甚至可能导致整个电力系统的瓦解崩溃。
对于现阶段的母线保护其组成部分均包括充电和死区保护两部分。
其中充电保护由于并非长期投入，随系统运行方式调整而投退，死区保护对部分现场工作者而言存在理解不深的现象，此两种保护在现场应用时均易出现问题，不易掌控。
一、充电保护
1、何谓充电保护
双母线的一条母线需要检修时，将所有连接元件切换到另一母线运行，检修完毕，利用母联断路器对检修母线充电投入运行时，为防止该母线存在故障隐患而导致母差保护动作，故需在合母联断路器的同时，利用取自母联断路器电流速断保护快速切除故障母
线，以达到缩小故障范围，减少设备损伤的目的。
2、动作条件
（1）充电保护投入
（2）一段母线无压，且母联（或分段）断路器断开
（3）母联电流从无到有
充电保护一旦投入自动展宽一段时限，在此期间内经可整定延时跳母联开关，不经复合电压闭锁，可根据控制字决定在此期间内是否闭锁母差保护。
3、充电和合环的区别
充电必须投充电保护，而合环是指在两端母线均有电压的情况下合母联或分段断路器，合环不能投充电保护，因为合环之后存在潮流交换，母联断路器有电流流过，一旦达到定值即误动。
二、死区保护
1、保护死区
属于本保护范围内但本保护无法保护到的地方即为死区。
对双母线接线方式而言，当断路器和流变之间发生故障，故障点在母线保护范围内，但是母线保护动作后跳开断路器侧母线后但是故障点仍然存在，依然流过故障电流，不能有效切除故障，这就是母线保护的死区。
2、解决方案
专设母联死区保护，在母差保护发跳令后，母联开关和断路器侧母线跳开后但检测到母联流变仍有电流，而大差和小差元件均不
返回的情况下起动死区保护经动作延时跳开另外一条母线。
3、合位死区和分位死区
（1）合位死区
母联合上时母线并列运行，死区故障，先跳母联和断路器侧母线，再按逻辑跳另一条母线，最终结果两母线全切除。
（2）分位死区
母联分位，双母线均运行，死区故障时不能将两条母线全部切除。
为避免造成故障范围扩大，必须采取相应措施，即在两母线均有电压时且母联开关分位时，母联电流不计入小差计算，可称为封ct电流。
这种情况下死区故障直接跳故障母线，最终结果可以保全正常运行母线。
由此可见母联位置开关量对于母线保护的重要性，在现场工作对此必须加以验证，稍有参差结果必然误动。
三、对母线保护的要求
按照继电保护设备标准化设计规范，对专用母差保护应该实现以下功能：
（1）双母线接线的母线保护，在母线分裂运行，发生死区故障时，应能有选择的切除故障母线；
（2）母线保护应能自动识别母联（或分段）的充电状态，合闸于死区故障时，应瞬时跳母联（或者分段），不应误切除运行母线；
（3）宜设置独立于母联跳闸位置、分段跳闸位置的母联、分段分裂运行压板。
同时明确要求以上三项按照以下原则实施：
（1）由操作箱提供的的shj触点（手合触点）和母联、分段ct “有无电流的判别”，作为母线保护判断母联（分段）充电并进入充电逻辑的依据；
（2）充电逻辑有效时间为shj触点由“0”变“1”后的1s内，1s后恢复为正常运行母线保护逻辑；
（3）母线保护在充电逻辑的有效时间内，如满足动作条件应瞬时跳母联（分段）断路器，如母线保护仍不复归，延时300ms跳运行母线，以防止误切除运行母线；
（4）母联、分段跳闸位置和分裂运行压板分别开入两个开入都为“1”，判为分裂运行，母联、分段ct电流不接入差动保护；任一开入为“0”，则母联、分段ct电流接入差动保护；
（5）母联（分段）死区保护应经电压闭锁元件控制。
四、几种特殊情况
1、双母接线下充电于死区
如图所示ⅰ母向ⅱ母充电时死区故障，此时母联流变无流，充电保护不能启动，死区保护也不满足启动逻辑，最终结果是切除正常运行母线。
此时单靠充电保护已不能实现跳母联保正常运行母线的目的，必须依靠其他方案去解决。
按国网标准化设计要求，在此情况下应该做到只跳母联，保全健全母线运行，因此首先在充电前状态不应封母联ct电流，确保
充电于故障母线充电可以正确动作。
其次在充电前状态时，如有母联手合接点开入变位，且母联ct无流，逻辑判断充电于死区，短时闭锁母差保护，瞬跳母联，保全健全母线，闭锁时间一般在300－400ms左右，如果在此时间之外或者母联流变有电流，则继续走正常故障逻辑。
此情况下的逻辑在不同厂家对标准化设计贯彻后有所变更，由以前的差动全跳改为只跳母联，保全运行母线，对应前文所述对母线保护的要求和实施原则。
2、双母双分段母线保护
（1）如分段开关有两组流变，则分别交叉接入两套母线保护装置，不存在分段死区故障问题。
（2）如分段开关只有一组流变，则两段母线故障范围由分段流变的位置确定，存在流变与断路器之间死区。
按前文所述，分段断路器断开时电流不计入小差计算，分段断路器合上计入小差计算，则在死区故障时，分段断路器的电流和断路器状态是否对应会影响保护判定和动作行为，必须做到互相配合。
双母双分段有四段母线参与差动计算，如在分段断路器闭合时不计其电流，则在区外故障时，大差可能动，小差误不取分段电流，也可能动，性质严重时候四段母线全跳。
而另外一方面，分段断开时，误将其电流参与小差计算，虽然正常断开时无电流仍平衡，但是死区故障时则会造成无选择多跳一段运行母线。
两者相比较，从概率上来说，区外故障远远大于死区故障，从后果上来说，全跳远
远恶劣于多跳一段母线。
因此，分段断路器的电流和断路器对应状态必须在严格配合的同时，应当做到短时滞后退出差动计算，超前加入差动计算。
同时对于双母双分段的合环来说，两套母线保护各自取电压，合环的同时不能判定是合环还是充电，合环操作前的充电压板必然是退出的，如果此时分裂压板未退，合环时分段断路器电流则不能参加小差计算，小差不平衡，虽经电压闭锁，但是其瞬时有可能产生不平衡电压，保护仍可能误动，是故在实施原则中要求母联（分段）死区保护应经电压闭锁元件控制。
对于母联跳闸位置和分裂运行压板，压板的投入意味不计母联分段ct电流,退出则参加差动计算。
按上述对后果的对比和对于要求，体现到对分裂运行压板的操作原则，并列操作时先退压板，分列运行操作时后投压板。
注：文章内所有公式及图表请以pdf形式查看。
