FTC相变自调保温材料施工工法

FTC相变自调保温材料施工工法

裴书敏田飞

山东德建集团有限公司

1、前言

在房建工程保温施工中，FTC相变自调保温材料是继聚氨酯、挤塑板、棉毡、保温砂浆等传统保温材料施工后又一种新工艺，具有良好的保温、节能、防火、隔声等优异特性，抗菌不霉变，安全环保，经济效益和社会效益突出，其综合特性是传统保温节能材料所无法比拟的。该项技术在中国建筑保温、节能、防火、隔音等新材料领域成为一个新兴产业。

结合本实例工程，保温部位为现代化高层住宅内墙保温（采暖房间与非采暖房间的分隔区域）在此条件下对墙面做保温，既要保证空间尺寸不能减小，还要考虑保温、节能、防火、隔音效果，综合各种施工方法，最终选用FTC相变自调保温材料。

2、特点

2.1、先进的“智能”潜热节能性能：FTC相变保温材料具有在一定温度范围内改变其物理状态的能力。以固－液相变为例，在加热到熔化温度时，就产生从固态到液态的相变，熔化的过程中，FTC相变材料吸收并储存大量的潜热；当相变材料冷却时，储存的热量在一定的温度范围内要散发到环境中去，进行从液态到固态的逆相变。在这两种相变过程中，所储存或释放的能量称为相变潜热。

通过蓄能介质的相态变化实现对热能储存释放，来改善室内热循环质量：使室温相对平衡，对顶层、靠边、首层等居住环境的室温，在夏季隔热和冬季保温起到平衡作用。这种相变蓄热调温机理，可改善当前大城市电力紧张状况，

通过对电负荷“削峰平谷”，充分利用低谷电价，降低住户用电成本，具有重大的社会效益和经济效益。利用相变调温机理的高效节能性，对建筑实现分户采暖政策的实施，具有广泛推动作用。

2.2、卓越的保温绝热性能

FTC材料经高温膨化表面形成密封玻壳，内部窝穴中充满惰性气体，再利用引气发泡和固泡技术，使材料内部形成数量众多的封闭微泡。“双微”结构使产品内成功蓄存了大量的静态空气，静态空气0℃是的导热系数0.026w（m.k）,因而使保温材料构成强有力的相绝热。另外，闭孔结构有效消除了孔内气体的对流换热和孔壁之间的辐射换热，使材料的保温性能进一步增强，提高墙体气密性，热容量，降低墙体含湿率，有效防止冷辐射及空调对人体危害，提高办公、居住舒适性。

2.3、突出的安全可靠及抗裂防潮性能：

与基底整体粘结，随意性好，无空腔，避免负风压撕裂和脱落。有效克服板材拼接后边肋、阳角外翘变形、面砖脱落等问题。其中含有的纤维状材料形成的网状拉力抗裂结构，拉力强，整体性牢固，有效防止裂缝产生。FTC干燥成型后，具有湿呼吸性，可有效防止外墙基底与保温层之间因冷热温差产生的结凝水向外释放，并防止外饰层表面裂缝产生；冬季防止外饰层冰胀产生裂缝。同时克服因基底潮湿而产生的空鼓、脱落现象。

2.4、优异的吸声降噪性能：材料中存在的众多层次的不相贯穿的中空结构，有效减缓小震动源、阻碍撞击声波传递，降低噪声分贝数。在分户隔墙、顶棚、地板等部位使用，具有隔声效果，减少住户之间及城市噪音干扰。

2.5、主动灭菌防毒性能：相变材料中含有纯天然香萜和香醇物质，具有驱虫、灭菌、除臭作用，同时具有防析碱功能，可提高居住环境卫生要求。

2.6、绿色环保：FTC相变自调保温材料经严格检测，系无腐蚀、无污染、无放射、无异味、无任何毒害的环保型产品，对环境和人体无害。

2.7、防火不燃：相变材料经专项测试为A类不燃级材料，使用范围不受限制，符合各类建筑防火要求。

2.8、施工简捷，效率高：FTC相变自调保温材料与水搅拌后质轻，易于施工；按比例加水搅拌均匀后，直接涂抹，可一次抹30mm厚，利于提高工效，缩短工期；可替代基底抹灰层，并具有防潮及防泛碱效果。

3、适用范围

FTC相变蓄能节能材料适用于工业与民用建筑、各类建筑的外墙外保温（涂料或贴砖等饰面）；外墙内保温；分户隔墙、楼梯间、屋面、顶棚等需要隔声、保温隔热的部位。

4、工艺原理

将FTC相变自调保温材料和水按照一定的比例进行搅拌均匀，分层涂抹于施工墙面上，成型后具有一定的强度，通过材料本身所具有的特性，达到保温、隔音、防火、节能的效果。

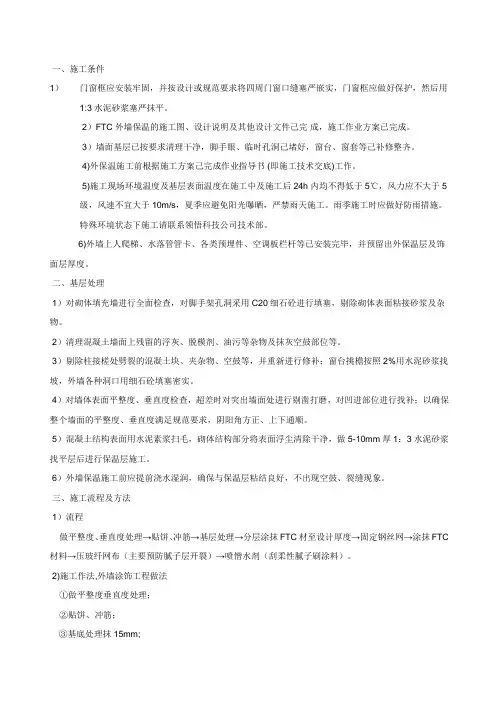

5、工艺流程及操作要点

5.1、基层处理

5.1.1、将凸出的混凝土剔平，表面尘土、灰层、油污、碎屑等清扫干净。

5.1.2、吊直、套方、找规矩（施工前进行找方、贴灰饼、吊垂直，开间及进深）。

5.1.3、墙体不同材料处贴钉、挂钢丝网片(覆盖不同材料墙体各100mm)。

5.1.4、基层进行“毛化处理”。【用1：1水泥细砂浆内掺用水量20%的建筑胶，

喷甩到墙上，其甩点要均匀，终凝后浇水养护，直至水泥砂浆疙瘩全部

粘满混凝土光面上，并有较高的强度（用手掰不动为宜）。】

5.2、拌制保温材料

采用FTC：水=1：0.9（重量）搅拌均匀成膏状。随伴随用，严禁使用机械搅拌。

（施工前将材料倒入砌好的池子内，倒入少量水先浸泡，再加入适量水充分调匀后能堆成堆为宜。）

5.3、分层涂抹.

5.3.1、第一层必须压实，厚度不超过10mm,表面留毛面。

5.3.2、第一层初凝后，涂抹第二层，分层之间留毛面，第二层厚度不超过15mm。

5.3.3、涂抹最后一层FTC自调温相变节能材料时要注意表面平整均匀，用2m 铝合金靠尺撸平，阴阳角靠顺直。

5.3.4、等表面干燥后，涂抹一遍抹面胶浆（使用抹面胶浆：水=1:0.25），后用抹子由中间向四周把网格布压入抹面胶浆中，表面要均匀无褶皱。

5.3.5、待底层抹面胶浆表干（常温约４小时）后，再抹一道抹面胶浆，厚度约1～2mm，以完全覆盖网格布，但微显网格布轮廓为宜。

5.3.6、有贴砖要求的墙面，在涂抹最后一层FTC自调温相变节能材料时平铺镀锌钢丝网（18.7mm*18.7mm*0.9m）,用保温专用钉(8*6)固定，每平米用量（3-6个）。

5.4成品保护及注意事项

5.4.1FTC保温层施工完成后，保持良好的通风、干燥环境，无需进行浇水养护，保温层7天后可进行装饰等其他工序。
