CAXA实体设计简单教程
CAXA实体设计简单教程
第1章CAXA实体设计导航本文属于简单教程当您在三维设计环境下设计产品时,CAXA实体设计可为您提供所有必要的工具,其中涉及包括零件和装配件设计、二维图形绘制、真实感渲染、动画设计、共享和输出等方面。
在CAXA实体设计中开始设计零件之前，您首先需要熟悉一些基本的概念。
本章介绍了目前已广泛应用于众多项目的CAXA实体设计的一些基本功能特性。
本手册各注脚中列出了有关特定概念详细说明的参考章节。
有关CAXA实体设计的安装和初次运行，请参阅本指南第 B 章中的“入门指南"部分.本章主要内容包括：●CAXA实体设计的应用●菜单●属性表●工具条●对话框●窗口菜单●CAXA实体设计的主要功能CAXA实体设计的应用CAXA实体设计是最先将完全的可视化三维设计、图纸生成和动画制作融入桌面计算主流的系统。
本软件把具有突破性的全新系统结构同拖放实体造型法结合起来，形成目前推向市场的、对用户最友好的三维零件设计/二维绘图环境。
同时,还提供了一些您在高成本的高级三维应用中期望得到的那些性能和兼容性。
CAXA实体设计可生成三种类型的文件：三维设计环境文件（。
ics）和二维布局图文件（.icd)和二维工程图文件(.exb）.注：您可以通过网络与合作伙伴共享3D文件。
三维设计环境CAXA实体设计的三维文件叫做设计环境。
设计环境由单个或多个零件或装配件构成，是利用ACIS 或Parasolid 内核生成的。
二维布局图在CAXA实体设计中，包含二维信息的文件被称作布局图.布局图包含现有三维零件的各种相关二维视图。
布局图输出到电子图板环境生成符合国标的工程图。
CAXA实体设计绘图项目利用 CAXA实体设计为项目设计零部件图纸包括六个可能的阶段：1．创建零件首先由“智能图素”构造零件。
从 CAXA实体设计设计元素库中选择适当的图素或为 CAXA实体设计创建二维轮廓，以将其延展成三维自定义形状.2．组装多个零件在有必要或需要将多个零件处理成一个零件时，可以将它们组装成一个装配件。
CAXA实体设计教程
目录序言欢迎您参加CAXA实体设计2011培训课程！这是一个计算机技术日新月异的时代，随着CAXA实体设计2011新版的推出，您将能切身体会传统工程建模模式、新一代创新建模模式、强大二维工程图的完美结合，帮助您将更多的精力用于产品设计，而不是软件使用。
CAXA实体设计2011是一套面向以机械行业为主的三维设计软件，她突出的体现了新一代CAD技术以创新设计为发展方向的特点。
以完全的Windows界面，提供了一套简单、易学的全三维设计工具。
他能为您的企业快速的完成新产品设计，响应客户的个性化需要提供有力的帮助。
CAXA实体设计能为设计人员或企业带来以下具体收益：⏹以三维设计完成以前二维设计无法表达清楚或完成的零件设计。
为后续的分析、仿真与数控加工提供三维数字模型。
⏹通过装配三维虚拟样机，节省企业制造真实样机和不断修改的费用。
⏹真实感的三维照片为企业的市场和销售部门争取更多的用户订单提供多种宣传、展示手段。
⏹真实的动画效果可清楚的表现产品结构，为生产和维修服务提供第一手资料。
⏹完整的产品三维数据能够为企业整体信息化建设提供牢固的基础。
本培训教程集中讨论了CAXA实体设计的基本概念和主要功能，这些基本概念的掌握和主要功能的灵活运用，可以使您学会各类零件设计、简单的装配设计、照片与动画的制作，完成一个您实际工作中遇到的设计实例。
亲身体会CAXA实体设计所能带给您设计工作的好处。
赶快参加到CAXA实体设计的学习行列之中吧！感受一下新一代设计工具给您带来的兴奋与乐趣。
注：本教材内容是根据实体设计2011r3版本内容编制。
编辑：张琳2011年11月第一章CAXA实体设计概述公司介绍CAXA是为制造业提供"产品创新和协同管理"解决方案的供应商。
旨在帮助制造企业对市场做出快速的响应，提升制造企业的市场竞争力，为制造企业相关部门提供从产品订单到制造交货直至产品维护的信息化解决方案，其中包括设计、工艺、制造和管理等解决方案。
CAXA实体设计第5章
拷贝
粘贴
4、图库插入零部件
5、零件属性查看栏
三、装配定位
1、三维球工具定位
——指当前轴向在空间内的角度。用三维空间数值表示
——指鼠标捕捉的定向控制手柄（短轴）指向到规定点。 ——指鼠标捕捉的定向控制手柄指向到规定圆心点。 ——指鼠标捕捉的定向控制手柄指向到规定中点 ——指鼠标捕捉的定向控制手柄与两个点的连线平行 ——指鼠标捕捉的定向控制手柄与选取的边平行 ——指鼠标捕捉的定向控制手柄与选取的面垂直 ——指鼠标捕捉的定向控制手柄与柱面轴线平行 ——指三维球带动元素在选中的定向控制手柄方向上转动 180 度
——使当前位置相对于指定轴镜像并移动操作对象 —Байду номын сангаас使当前位置相对于指定轴镜像并生成操作对象的备份 ——使当前位置相对于指定轴镜像并生成操作对象的链接复制
可设置长度、宽度和高度值来定义三维球相对于背景栅格 轴的中心位置
通过三维球添加附着点，就可使操作对象在其他位置结合
通过三维球创建（拷贝/链接）多个实体
源零件定位/ 移动选项
•
目标零件定位/ 移动选项
•
定位结果
相对于一个指定点和零件的定位方向，将源零件重定位至目标零件， 获得与指定平面贴合装配效果 相对于指定点及其定位方向，把源零件重定位至目标零件，获得与指 定平面对齐装配效果 相对于源零件上指定点及定位方向，针对目标零件指定定位方向，重 定位源零件 相对于源零件定位方向和目标零件定位方向，重定位源零件，获得与 指定平面平行的装配效果 相对于源零件定位方向和目标零件定位方向，重定位源零件，获得与 指定平面垂直的装配效果 相对于目标零件但不考虑定位方向，把源零件重定位到目标零件上 相对于源零件指定点，把源零件重定位到目标零件的指定平面上 相对于源零件的指定点和目标零件的指定定位方向，重定位源零件
《CAXA实体设计》教案
《CAXA实体设计》全套教案第一章：CAXA实体设计概述1.1 教学目标了解CAXA实体设计软件的基本功能和应用领域熟悉CAXA实体设计软件的用户界面和工作环境掌握CAXA实体设计软件的基本操作方法和技巧1.2 教学内容CAXA实体设计软件简介CAXA实体设计软件的功能和特点CAXA实体设计软件的应用领域CAXA实体设计软件的用户界面和工作环境CAXA实体设计软件的基本操作方法和技巧1.3 教学方法讲授和演示相结合学生实际操作练习学生互相交流和讨论1.4 教学资源和工具CAXA实体设计软件投影仪或大屏幕显示器教学PPT或教材1.5 教学评估学生实际操作练习的成果学生对CAXA实体设计软件的理解和掌握程度第二章：CAXA实体设计的基本操作2.1 教学目标掌握CAXA实体设计软件的基本操作方法学会创建和编辑基本几何体熟悉坐标系和视图操作2.2 教学内容CAXA实体设计软件的基本操作方法创建和编辑基本几何体（如：Box、Sphere、Cylinder等）坐标系和视图操作（如：平移、旋转、缩放等）选择和操作对象（如：选择、移动、复制、删除等）2.3 教学方法讲授和演示相结合学生实际操作练习学生互相交流和讨论2.4 教学资源和工具CAXA实体设计软件投影仪或大屏幕显示器教学PPT或教材2.5 教学评估学生实际操作练习的成果学生对CAXA实体设计软件的基本操作的掌握程度第三章：CAXA实体设计的参数设置3.1 教学目标熟悉CAXA实体设计软件的参数设置功能学会调整系统参数和对象参数掌握参数设置对实体设计的影响3.2 教学内容CAXA实体设计软件的参数设置功能系统参数设置（如：单位、精度、颜色等）对象参数设置（如：材质、纹理、光源等）参数设置对实体设计的影响3.3 教学方法讲授和演示相结合学生实际操作练习学生互相交流和讨论3.4 教学资源和工具CAXA实体设计软件投影仪或大屏幕显示器教学PPT或教材3.5 教学评估学生实际操作练习的成果学生对CAXA实体设计软件的参数设置功能的掌握程度第四章：CAXA实体设计的建模方法4.1 教学目标掌握CAXA实体设计软件的建模方法学会使用草图绘制和特征建模熟悉组合和布尔操作4.2 教学内容CAXA实体设计软件的建模方法草图绘制（如：线、弧、圆等）特征建模（如：extrude、cut、hole等）组合和布尔操作（如：组合、分割、求交等）4.3 教学方法讲授和演示相结合学生实际操作练习学生互相交流和讨论4.4 教学资源和工具CAXA实体设计软件投影仪或大屏幕显示器教学PPT或教材4.5 教学评估学生实际操作练习的成果学生对CAXA实体设计软件的建模方法的掌握程度第五章：CAXA实体设计的渲染和动画制作5.1 教学目标掌握CAXA实体设计软件的渲染和动画制作功能学会设置材质、纹理、光源等参数熟悉渲染和动画制作的基本方法5.2 教学内容CAXA实体设计软件的渲染和动画制作功能设置材质、纹理、光源等参数渲染方法（如：实时渲染、静态渲染等）动画制作方法（如：关键帧动画、路径动画等）5.3 教学方法讲授和演示第六章：CAXA实体设计的模具设计6.1 教学目标理解模具设计的基本概念和流程学会使用CAXA实体设计软件进行模具设计掌握模具设计中的常见问题和解决方法6.2 教学内容模具设计的基本概念和流程CAXA实体设计软件中的模具设计工具模具设计中的常见问题和解决方法模具设计实例讲解和操作6.3 教学方法讲授和演示相结合学生实际操作练习学生互相交流和讨论6.4 教学资源和工具CAXA实体设计软件投影仪或大屏幕显示器教学PPT或教材6.5 教学评估学生实际操作练习的成果学生对CAXA实体设计软件模具设计功能的掌握程度第七章：CAXA实体设计的数控编程7.1 教学目标理解数控编程的基本概念和流程学会使用CAXA实体设计软件进行数控编程掌握数控编程中的常见问题和解决方法7.2 教学内容数控编程的基本概念和流程CAXA实体设计软件中的数控编程工具数控编程中的常见问题和解决方法数控编程实例讲解和操作7.3 教学方法讲授和演示相结合学生实际操作练习学生互相交流和讨论7.4 教学资源和工具CAXA实体设计软件投影仪或大屏幕显示器教学PPT或教材7.5 教学评估学生实际操作练习的成果学生对CAXA实体设计软件数控编程功能的掌握程度第八章：CAXA实体设计的工程图设计8.1 教学目标理解工程图设计的基本概念和流程学会使用CAXA实体设计软件进行工程图设计掌握工程图设计中的常见问题和解决方法8.2 教学内容工程图设计的基本概念和流程CAXA实体设计软件中的工程图设计工具工程图设计中的常见问题和解决方法工程图设计实例讲解和操作8.3 教学方法讲授和演示相结合学生实际操作练习学生互相交流和讨论8.4 教学资源和工具CAXA实体设计软件投影仪或大屏幕显示器教学PPT或教材8.5 教学评估学生实际操作练习的成果学生对CAXA实体设计软件工程图设计功能的掌握程度第九章：CAXA实体设计的曲面设计9.1 教学目标理解曲面设计的基本概念和流程学会使用CAXA实体设计软件进行曲面设计掌握曲面设计中的常见问题和解决方法9.2 教学内容曲面设计的基本概念和流程CAXA实体设计软件中的曲面设计工具曲面设计中的常见问题和解决方法曲面设计实例讲解和操作9.3 教学方法讲授和演示相结合学生实际操作练习学生互相交流和讨论9.4 教学资源和工具CAXA实体设计软件投影仪或大屏幕显示器教学PPT或教材9.5 教学评估学生实际操作练习的成果学生对CAXA实体设计软件曲面设计功能的掌握程度第十章：CAXA实体设计的综合练习与案例分析10.1 教学目标巩固和深化对CAXA实体设计软件各项功能的掌握学会将所学知识应用于实际设计中培养学生的创新能力和解决问题的能力10.2 教学内容综合练习题和案例分析题的布置与指导学生实际操作练习学生作品展示与讨论10.3 教学方法讲授和演示相结合学生实际操作练习学生互相交流和讨论10.4 教学资源和工具CAXA实体设计软件投影仪或大屏幕显示器教学PPT或教材10.5 教学评估学生实际操作练习的成果学生对CAXA实体设计软件的综合应用能力的掌握程度第十一章：CAXA实体设计在机械设计中的应用11.1 教学目标理解机械设计的基本概念和流程学会使用CAXA实体设计软件进行机械设计掌握机械设计中的常见问题和解决方法11.2 教学内容机械设计的基本概念和流程CAXA实体设计软件在机械设计中的应用机械设计中的常见问题和解决方法机械设计实例讲解和操作11.3 教学方法讲授和演示相结合学生实际操作练习学生互相交流和讨论11.4 教学资源和工具CAXA实体设计软件投影仪或大屏幕显示器教学PPT或教材11.5 教学评估学生实际操作练习的成果学生对CAXA实体设计软件在机械设计中应用的掌握程度第十二章：CAXA实体设计在工业设计中的应用12.1 教学目标理解工业设计的基本概念和流程学会使用CAXA实体设计软件进行工业设计掌握工业设计中的常见问题和解决方法12.2 教学内容工业设计的基本概念和流程CAXA实体设计软件在工业设计中的应用工业设计中的常见问题和解决方法工业设计实例讲解和操作12.3 教学方法讲授和演示相结合学生实际操作练习学生互相交流和讨论12.4 教学资源和工具CAXA实体设计软件投影仪或大屏幕显示器教学PPT或教材12.5 教学评估学生实际操作练习的成果学生对CAXA实体设计软件在工业设计中应用的掌握程度第十三章：CAXA实体设计在建筑设计中的应用13.1 教学目标理解建筑设计的基本概念和流程学会使用CAXA实体设计软件进行建筑设计掌握建筑设计中的常见问题和解决方法13.2 教学内容建筑设计的基本概念和流程CAXA实体设计软件在建筑设计中的应用建筑设计中的常见问题和解决方法建筑设计实例讲解和操作13.3 教学方法讲授和演示相结合学生实际操作练习学生互相交流和讨论13.4 教学资源和工具CAXA实体设计软件投影仪或大屏幕显示器教学PPT或教材13.5 教学评估学生实际操作练习的成果学生对CAXA实体设计软件在建筑设计中应用的掌握程度第十四章：CAXA实体设计在产品创新中的应用14.1 教学目标理解产品创新的基本概念和流程学会使用CAXA实体设计软件进行产品创新掌握产品创新中的常见问题和解决方法14.2 教学内容产品创新的基本概念和流程CAXA实体设计软件在产品创新中的应用产品创新中的常见问题和解决方法产品创新实例讲解和操作14.3 教学方法讲授和演示相结合学生实际操作练习学生互相交流和讨论14.4 教学资源和工具CAXA实体设计软件投影仪或大屏幕显示器教学PPT或教材14.5 教学评估学生实际操作练习的成果学生对CAXA实体设计软件在产品创新中应用的掌握程度第十五章：CAXA实体设计的未来发展趋势15.1 教学目标了解CAXA实体设计软件的最新动态掌握CAXA实体设计软件的未来发展趋势激发学生的学习兴趣和职业规划15.2 教学内容CAXA实体设计软件的最新动态CAXA实体设计软件的未来发展趋势行业案例分析和未来就业前景15.3 教学方法讲授和演示相结合学生实际操作练习学生互相交流和讨论15.4 教学资源和工具CAXA实体设计软件投影仪或大屏幕显示器教学PPT或教材15.5 教学评估学生实际操作练习的成果学生对CAXA实体设计软件未来发展趋势的理解程度重点和难点解析本全套教案《CAXA实体设计》涵盖了从软件概述到具体应用的多个方面。
CAXA实体设计第1章课件
第一章 CAXA实体设计2016概述
一、启动CAXA实体设计2016 单击【开始】/【程序】/【CAXA】菜单中【CAXA 3D实体设计 2016】命令， 直接双击桌面上的“CAXA 3D实体设计2016”图标
创建新设计环境步骤如下： 选中【新建3D设计环境】按钮，弹出【新的设计环境】对 话框，如图1-2所示。 如果不希望每次启动软件时都出现该对话框，取消选中【 启动时显示】的复选框即可。 在【新的设计环境】对话框中，选择一个设计模版；如果 不确定选择哪种设计环境和模版，单击【确定】按钮，系统将 显示默认的空白设计环境。
，
二、退出CAXA实体设计2016 选择【文件】菜单中的【退出实体设计】命令 直接点击设计界面的右上角的【关闭】按钮
三、CAXA 实体设计2016工作界面
四、快捷键
（1） 实时帮助——快捷键F1。 （2） 上、下、左、右移动画面——快捷键F2。 （3） 任意角度旋转观察设计零件——快捷键F3。 （4） 拉近、拉远观察零件——快捷键F4。 （5） 模拟走入设计环境观察的效果——快捷键Ctrl+F2。 （6） 动态缩放——快捷键F5。 （7） 窗口缩放——快捷键Ctrl+F5； （8） 从一个指向的面进行观察——快捷键F7。 （9） 指定中心位置观察——Ctrl+F7。 （10）全屏显示——快捷键F8。 （11）透视显示——快捷键F9。 （12）三维球工具——快捷键F10。
5、智能图素方向及智能图素属性设置
6、智能捕捉
五、设计环境工具栏
六、CAXA实体设计2016图形文件管理 1、新建CAXA实体设计的文件
2、打开CAXA实体设计的文件
3、保存CAXA实体设计的文件
七、智能图素应用基础

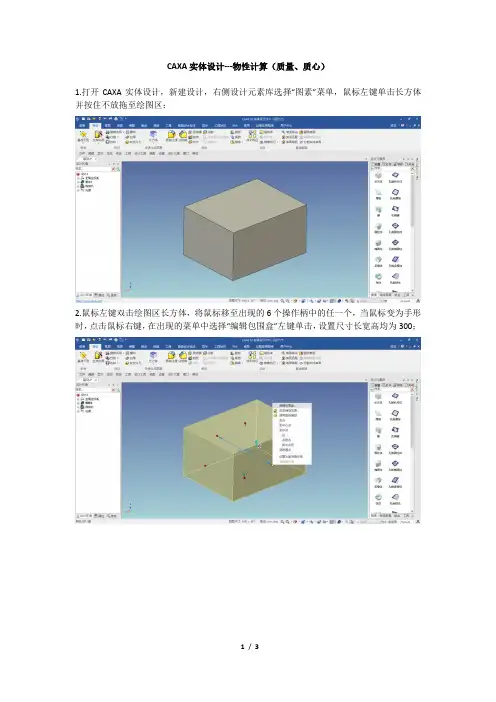

CAXA实体设计---物性计算(质量、质心)
CAXA实体设计---物性计算（质量、质心）
1.打开CAXA实体设计，新建设计，右侧设计元素库选择“图素”菜单，鼠标左键单击长方体并按住不放拖至绘图区；
2.鼠标左键双击绘图区长方体，将鼠标移至出现的6个操作柄中的任一个，当鼠标变为手形时，点击鼠标右键，在出现的菜单中选择“编辑包围盒”左键单击，设置尺寸长宽高均为300；
3.在菜单条中鼠标左键单击“显示”，在出现的菜单中左键单击“坐标系”，利用三维球将长方体其一顶点与坐标原点重合；（三维球应用参考“CAXA实体设计---三维球”）
注意：单击显示坐标系如未能成功显示，则在左侧设计环境中左键单击“全局坐标系”前“+”，在展开的菜单中将鼠标移至X-Y平面并右键单击，在出现的菜单中左键单击“隐藏平面”将其前“√”去掉，则可正常显示，然后依次显示X-Z平面、Y-Z平面即可。
4.鼠标左键单击长方体选中，在菜单条中左键单击“工具”，出现的菜单中左键单击“物性计算”，设置密度等参数，单击计算，查阅计算所得质量、质心。
注意：在对话框中“材料属性”的设置要点：在计算时使用单个零件的密度值，主要用于装配体且装配体中各个零部件的密度值不一致的情况（计算前需要设置好各个零部件的密度值）；在计算时使用定制的密度值，主要用于单个零件设置密度值，可利用该设置确定零件不同密度材质的质量情况。
CAXA实体设计2-2
开圆槽1、从图库里拖入孔类圆柱体到凸台中心点。
2、打开三维球，移动孔的距离31.53、打开智能图素，改名为大孔，调整尺寸方式长宽改为关于包围盒中心。
4、鼠标放后手柄编辑长度104，放上手柄编辑直径62.5、在从图素库里拖一个孔类圆柱体放大孔中心。
6、打开智能图素，改名为耳槽，调整尺寸方式长宽改为关于包围盒中心。
编辑尺寸长度70宽度70高度3。
7、打开三维球，点外手柄，把耳槽向后移动4，8、点外手柄，右键阵列。
辑距离93，确定。
9、槽完成10、利用同样的方法做另外的半圆槽，拖孔类圆柱体到凸台角上。
在智能图素里改名维小孔，包围盒性质和上面的一样，修改长度和宽度47，高度104。
利用三维球移动33关掉三维球，拖孔类圆柱体到小孔中心。
在智能图素里改名小耳槽，包围盒性质和上面的一样，修改长度和宽度56，高度3。
利用三维球移动4，阵列93。
结果如图空腔1、从图库拖一个孔类长方体到凸缘的左边中点。
右键智能图素属性改名为空腔，包围盒如下定义。
2、右键编辑包围盒尺寸长167宽40高70。
3、打开三维球，点击左边的手柄，在右边单击右键编辑距离116.5。
倒角1、选择工具倒圆角命令2、分别选择“边”“等半径”“6”，然后选择空腔的4个角，点绿点确定。
可以放大了选择。
3、再倒角把外面的角到12半径小凸台1、选择命令，在平面类型中选择点。
选择凸缘角点。
2、连续点两次下一步，把拉伸长度改为26。
3、为了绘图方便，改一下栅格距离后点击完成。
4、打开三维球，把基准面转180度，以改变拉伸方向。
关闭三维球。
5、按F7指定面指定绘图面。
6、选择工具栏中投影3D边工具，选择半圆凸台线，画出圆弧。
7、使用工具栏画直线工具。
利用栅格画出28到圆弧的横直线、20长的竖直线和20竖线到圆弧的横线。
（利用智能捕捉找特征点）8、使用裁剪曲线命令把多余的线剪掉。
得到截面图。
9、点击要拉伸到的面完成造型10、把零件转到适当的位置，从图素库里拖放出圆柱体到刚造型好的角上。
CAXA实体设计教程
CAXA实体设计教程目录实体设计概述 (3)L 快速启动栏 (3)2. 功能区 (4)2J 特征功能区 (4)2.2 草图功能区 (4)2.3 曲而 (5)2.4 装配 (5)2.5 饭金 (6)2.6 工具 (6)2.7 显示 (7)2.8 壬莎标注 (7)2.9 常用 (7)2.10 加载应用程序 (8)1 设计树和属性查看栏 (8)3J 设计树 (8)3.2 属性査看栏 (8)£状态栏 (9)丄设计元素库 (9)5.1 拖放式操作 (10)5.2 创建、打开、关闭设计元素库 (10)6. 操作手柄 (11)6」基本操作 (11)6.2 尺寸修改 (11)7. 快捷键 (12)实体设计概述要点说明：主要介绍操作界面，快捷键，视图，操作技巧，图素.拖放式操作、操作手柄等。
1.快速启动栏位于软件界而的最上端」几可以通过最右侧的下拉菜单自泄义快速启动工具栏：功能面板上的特征工具可以通过单击右键，“添加到快速启动工具栏”目越竝具栏・・ 在功能区下方显示快速吕动工具栏 2・功能区位于快速启动栏下方:快速启动栏2令 £状态栏 如"一UH *Uftsrw・• FC、代_ J|©!*-.•-« - 衣to-a*®* iiwi MU. • i・• *>«设计树设计元素库PF .•・■•lT2n»-.» ・・・ ・}・4■c O •添如到快速启动工具栏功能区如上图所示。
在实体设计中分为特征、草图、曲面、装配、锻金、工具、显示、1:程标注、常用、加载应用程序儿项。
2.1特征功能区这是特征操作的功能区。
这里将此功能区分为参考、特征、修改、变换、直接编辑等儿 项。
2.2 草图功能区这是草图操作的功能区。
这里将此功能区分为草图、绘制、修改、约束、显示等儿项。
草图：可以在这里新建草图，绘制草图结束后，可以通过这里完成或取消草图。
CAXA软件的使用第一讲CAXA实体设计的基本操作
CAXA软件的使用第一讲CAXA实体设计的基本操作第一讲CAXA实体设计的基本操作一、CAXA实体设计的工作界面1.启动CAXA实体设计：初始界面（欢迎对话框取舍新的设计环境缺省模板）设计元素库选项卡设计元素游览器3.CAXA实体设计缺省状态下程序窗口中的菜单（文件、编辑、显示、生成、修改、工具、设计工具、装配、设置、设计元素、窗口、帮助）及各项下拉菜单4.CAXA实体设计缺省状态下程序窗口中的工具栏5.CAXA实体设计的设计元素库（设计元素库选项卡设计元素游览器元素的拖放使用）设计元素库标签其他元素库调用目录C:\CAXA\CAXASOLD\Catalogs二、新设计环境和设计文件的建立１.建立文件缺省模板设计环境（淡兰色）可改变背景色２.保存文件文件扩展名ics 设计文件可含有一或多个零件，或是装配体３.打开文件三、视向工具按钮的功能视向工具栏、工具按钮介绍四、三维模型设计１.标准智能图素应用——应用图素库选项卡，选择标准智能图素（增料、减料）进行几何意义的建模２.由一个或多个标准智能图素构造零件（拖放）五、零件的三种编辑状态１.零件层（第一次单击实体）兰色定位锚（高H—长线段，长L—短线段），定位锚原点（右击可移动）２.图素层（第二次单击或双击实体）黄色包围盒操作（尺寸化编辑、可视化编辑）３.表面层（第三次单击实体）绿色光标指向面或线时，显示面或线的图标。
六、三维球的构造和功能１.三维球的构造：外控制柄定向控制柄二维平面中心控制柄内侧外恻２.三维球的激活零件状态下：工具按钮或（F10）３.三维球的两个状态：浅兰色—附着于实体白色—与实体分离空格键控制状态转换４.中心控制柄的功能（点到点移动）操作：左键拖动、右键拖动、（右键点击后，在弹出菜单中选用命令）５.外控制柄的功能（轴线上的线性移动）操作：左键拖动、左键点击定位后再拖动或旋转尺寸化编辑右键点相应按钮举例：圆形阵列，矩形阵列修改参数方法：双击，手状图标下点右键编辑参数６.定向控制柄的功能以三维球中心为支点，进行对象的定向。
CAXA实体造型-实例3
2.退出草图，绘制一条直线，作为旋转轴。 用旋转增料命令 ，绘制如下实体。
3. 接下来画键槽，拾取画图平面，点击草图 绘制命令。视向定位——选择合适的视向。
4.绘制键槽草图。如下图，绘制长18，宽10 的长方形，位置如下。
5. 退出草图。用拉伸除料命令 ，选择上一 步所画草图，类型为“贯穿”，效果图如 下。
6.对指定位置作倒角和过渡处理。点击“过 渡”命令 ，选择需要做圆角过渡的边， 确定。
7. 点击倒角命令 ，对键槽进行倒角过渡， 倒角参数设置如下。效果如下。
CAXA实体设计基础教程--课件全套--第1--11章-入门基础概述----动画设计精选全文
1.13 三维创新设计实例
• 1.13.1 环形连接套 • 1.13.2 三通管设计实例
2 1
CAXA 3D实体设计 2020基础教程
第2章 二维草图
二维草图在三维设计中具有很重要的地位，比如可以在指定平面 上绘制二维草图，并利用一些特征创建工具将二维草图通过指定的方 式生成三维实体或曲面。
本章重点介绍二维草图的实用知识，具体内容包括二维草图概述、 草图绘制、草图修改、草图约束、输入二维图形和二维草图绘制综合 实例。如果没有特别说明，本章使用工程设计模式。
4.3 过渡
• 4.3.1 圆角过渡 • 4.3.2 边倒角过渡
4.4 面拔模
• 4.4.1 中性面拔模 • 4.4.2 分模线拔模 • 4.4.3 阶梯分模线拔模
4.5 分裂零件、删除体与裁剪
• 使用另一个零件来分割选定 零件
• 删除体 • 裁剪
4.6 筋板
• 筋板在零件中主要用作加强 结构。
• 2.3.10 中点约束 • 2.3.11 固定几何约束 • 2.3.12 镜像约束 • 2.3.13 位置约束 • 2.3.14 穿透约束 • 2.3.15 点约束 • 2.3.16 智能约束 • 2.3.17 角度约束 • 2.3.18 弧长约束与弧心角约束
2.4 二维草图修改（编辑与变换）
在CAXA 3D实体设计中，利用系统所提供的实体特征创建工具（功能），可以 通过在草图中建立的有效二维轮廓截面或轨迹来建立相应的三维实体。用户可以对三 维实体进行某些修改与编辑，使生成的实体特征满足实际设计要求。
本章重点介绍实体特征生成的基础知识，包括拉伸、旋转、扫描、放样、螺纹特 征、加厚特征和自定义孔特征。其中拉伸、旋转、扫描和放样是4种最基本的由二维 草图轮廓延伸为三维实体的方法，使用这4种方法既可以生成实体特征，也可以生成 曲面。
caxa实体设计工程设计模式实例
一、工程设计模式实例这里我们在工程设计模式下创建如下3-88零件。
工程模式建模是基于全参数化设计，使模型的编辑、修改更为方便。
图3-88零件具体步骤：（1）创建新零件单击图标新建一设计环境。
单击软件界面下方状态栏右边的设计模式下拉按钮，选择“工程模式零件” ，如图3-89所示。
然后单击“装配”功能面板中的“创建零件”按钮。
弹出如图3-90所示对话框询问是否激活新创建的零件。
选择“是”。
图3-89 选择设计模式图3-90 询问对话框则设计树上出现一个零件名称，设计环境中出现激活零件的局部坐标系。
如图3-91所示。
图3-91 设计环境（2）首先拖入并编辑两个圆柱体：从“图素”设计元素库中拖入一个圆柱体，然后编辑包围盒尺寸如图3-92所示。
图3-92 编辑包围盒尺寸（3）再从“图素”设计元素库中拖入另一个圆柱体到原来圆柱体的中心。
然后编辑第二个圆柱体尺寸如图3-93所示。
图3-93 拖放并编辑圆柱体尺寸（4）两个圆柱体设计好以后，可以拖动下边的圆柱体高度，会发现上面的圆柱体始终与下方圆柱体的位置关系保持不变。
如果拖动上方圆柱体的下底面手柄，也会发现同样的现象。
这就是在编辑修改的过程中，两者之间的关联关系保持不变。
试验完毕以后，将两个高度方向尺寸仍旧改回30和10。
图3-94 圆柱体之间相互关联（5）拖入一个长方体并编辑其位置和尺寸：拖放一个长方体到上圆柱体旁边，然后单击打开三维球工具。
单击约束如图3-95所示的外操作柄，然后用右键拖动三维球旋转，松开鼠标，从弹出菜单中选择“平移”，在弹出对话框中输入90度的旋转角度。
图3-95 旋转长方体（6）长方体旋转90度以后，单击空白处，取消对水平方向外操作柄的约束，然后右键单击三维球的中心，从弹出菜单中选择“到中心点”。
然后选择上圆柱体表面。
结果如图3-96所示。
图3-96 定位长方体（7）然后约束如图所示长方体的水平轴，然后右键拖动，松开鼠标后，从弹出菜单中选择“移动”，再编辑弹出对话框中的移动值为48。
CAXA实体设计简单教程
指示两个“智能图素”/零件之间连接点的“附着点”。
对齐两个对象的“无约束装配”。
将两个对象按照指定的约束条件组合在一起的“约束装配”。
为图素、零件或其它项指定属性和参数的对话框和属性表。
参数表（Parameter Tables）用来创建参数和表达式，此外还在各参数之间建立关系，以便使
CAXA实体设计可生成三种类型的文件：三维设计环境文件（.ics）和二维布局图文件（.icd）和二
维工程图文件（.exb）。
注：您可以通过网络与合作伙伴共享3D文件。
三维设计环境
CAXA实体设计的三维文件叫做设计环境。设计环境由单个或多个零件或装配件构成，是利用ACIS
或Parasolid内核生成的。
第
本文属于简单教程
当您在三维设计环境下设计产品时，CAXA实体设计可为您提供所有必要的工具，其中涉及包括零
件和装配件设计、二维图形绘制、真实感渲染、动画设计、共享和输岀等方面。在CAXA实体设计中开
始设计零件之前，您首先需要熟悉一些基本的概念。
本章介绍了目前已广泛应用于众多项目的CAXA实体设计的一些基本功能特性。本手册各注脚中列
口。
CAXA实体设计中最为重要的工具之一是“三维球”，它是一个通用的定位工具，允许用户沿任意方
向移动或旋转对象。例如，利用“三维球”，您可以将螺丝刀刃口插入手柄的深度精确定位为1-1/2英寸。
注：三维球是CAXA实体设计中用于精确定位的、功能最强大的工具之一。
CAXA实体设计还提供了下述精确工具和技巧：
6.零件的共享
最后，您可以通过许多渠道将生成的零件图传递给您的同事。在支持电子邮件和OLE功能的同时，
CAXA实体设计教程
CAXA实体设计教程目录实体设计概述 (3)1.快速启动栏 (3)2.功能区 (3)2.1特征功能区 (4)2.2草图功能区 (4)2.3曲面 (5)2.4装配 (5)2.5钣金 (5)2.6工具 (6)2.7显示 (6)2.8工程标注 (7)2.9常用 (7)2.10加载应用程序 (8)3.设计树和属性查看栏 (8)3.1设计树 (8)3.2属性查看栏 (8)4.状态栏 (8)5.设计元素库 (9)5.1拖放式操作 (9)5.2创建、打开、关闭设计元素库 (10)6.操作手柄 (10)6.1基本操作 (10)6.2尺寸修改 (11)7.快捷键 (12)实体设计概述要点说明：主要介绍操作界面，快捷键，视图，操作技巧，图素、拖放式操作、操作手柄等。
1.快速启动栏位于软件界面的最上端：，可以通过最右侧的下拉菜单自定义快速启动工具栏；功能面板上的特征工具可以通过单击右键，“添加到快速启动工具栏”2.功能区位于快速启动栏下方：功能区如上图所示。
在实体设计中分为特征、草图、曲面、装配、钣金、工具、显示、工程标注、常用、加载应用程序几项。
2.1特征功能区这是特征操作的功能区。
这里将此功能区分为参考、特征、修改、变换、直接编辑等几项。
特征功能区2.2草图功能区这是草图操作的功能区。
这里将此功能区分为草图、绘制、修改、约束、显示等几项。
草图：可以在这里新建草图，绘制草图结束后，可以通过这里完成或取消草图。
（1）绘制：提供各种绘制草图的工具。
（2）修改：对绘制的草图进行修改的工具。
（3）约束：对绘制的草图自由度进行约束，使其在修改时保持一定的尺寸或几何的条件。
（4）显示：控制草图上对各种尺寸、约束等是否显示。
草图功能区2.3曲面这是曲面的功能区。
这里将此功能区分为三维曲线、三维曲线编辑、曲面、曲面编辑等。
（1）三维曲线：绘制或求解得到各种三维曲线。
生成曲面时一般需要三维曲线作为骨架。
（2）三维曲线编辑：对生成的三维曲线进行编辑修改。
CAXA实体设计教程11
CAXA实体设计教程nCAXA实体设讣教程第11章自定义零件库本章巫点内容:,如何使用软件提供的标准设计元素库,如何自定义用户自己的常用零件库,如何定义参数化的零件库,其它高级内容设计元素库CAXA实体设计•提供了大量的标准设计•元素库，包括常用的“图素”，“高级图素”等。
灵活使用这些图素是用好软件的基础。
而要深入发掘软件的潜力，需要用户能够自定义自己的零件库和常用图素。
1.软件安装成功以后会自动打开常用的设计元素库，而要打开更多的软件提供的设计元素，只需要通过菜单“设计元素”，“打开” °在软件的安转U录下找到\CAXASolid\Catalogs子U录，找到相应的文件打开。
如“金属"，"石头”等在标准安装时没有打开的图素。
2.如果要关闭一个已经打开的图素，只需先用鼠标在屏幕左侧选中要关闭的图素，然后选择菜单“设计元素“关闭”。
3.如果您对设计元素库的内容进行了修改，并希望将这些修改内容保存起来。
可以通过选择菜单“保存”，“另存为”，“保存所有”来进行保存。
4•您在进行不同内容的产品设计时，可能需要使用不同的设il•元素库。
如果同时打开要占用大量的屏幕显示区域，而一项项的打开或关闭乂过于麻烦。
这时您可以使用软件提供的配置功能。
通过菜单“设计元素”，“配置”，打开配置对话框。
新建不同的设计元素组合并保存，这样以后就可以一次打开或关闭这些配置好的设计元素。
自定义零件库任何用户认为有巫复利用需要的设il•都可以作为一种设计元素在自定义的零件库中保存起来。
这些内容可以是一个设计好的零件，一个图标或一种特殊的图案等等。
例如我们希望将下图所示的茶杯作为一个标准零件保存起来;1.选择菜单“设计元素”，“新建” °这时在屏幕右侧的设计元素列表上回自动生成“设计元素1”的新图库。
2.选择菜单“设计元素”，关闭“自动隐藏”功能，使右侧的图库内容永久显示。
3,鼠标选中“设计元素1”，打开这个U前内容为空的图库。
caxa实体设计如何受力分析教程
caxa实体设计如何受力分析教程CAXA（Computer-Aided X Engineering Analysis）是一款实体设计软件，用于进行三维设计和分析。
在受力分析方面，CAXA提供了一些工具和功能，可以帮助工程师进行结构力学分析，包括受力分析。
以下是一个简要的使用CAXA进行受力分析的教程：1. 导入模型：首先，使用CAXA将你的实体模型导入到软件中。
可以使用CAXA的导入功能，支持多种常见的文件格式，如STEP、IGES等。
确保导入的模型准确无误。
2. 设定材料属性：在受力分析中，设定材料属性是非常重要的。
通过CAXA的材料库，你可以选择适合你模型的材料，并指定材料的力学性质，如弹性模量、泊松比等。
3. 建立边界条件：接下来，你需要为你的模型设定边界条件，也就是实施约束。
使用CAXA 提供的工具，你可以固定模型的某些部分，或者限制其运动。
这些限制将对受力分析结果产生影响。
4. 施加载荷：在进行受力分析前，你需要确定施加在模型上的载荷。
通过CAXA的载荷工具，你可以施加各种类型的载荷，如集中力、均布载荷等。
可以根据实际需要施加多个载荷。
5. 进行分析：设置好材料属性、边界条件和载荷后，点击CAXA的分析按钮开始受力分析。
软件会对模型进行计算，并给出受力分析的结果，包括应力、应变、变形等信息。
6. 结果解读：分析完成后，CAXA会生成分析报告和可视化结果。
通过查看报告和结果，你可以了解模型在载荷作用下的受力情况，并进行相应的优化和改进。
需要注意的是，受力分析是一个复杂的过程，除了掌握CAXA软件之外，还需要具备一定的工程力学和结构分析的知识。
在实际应用中，建议向相关专业人士咨询和寻求帮助。
CAXA软件的使用 第一讲 CAXA实体设计的基本操作
第一讲CAXA实体设计的基本操作一、CAXA实体设计的工作界面1.启动CAXA实体设计：初始界面（欢迎对话框取舍新的设计环境缺省模板）设计元素库选项卡设计元素游览器3.CAXA实体设计缺省状态下程序窗口中的菜单（文件、编辑、显示、生成、修改、工具、设计工具、装配、设置、设计元素、窗口、帮助）及各项下拉菜单4.CAXA实体设计缺省状态下程序窗口中的工具栏5.CAXA实体设计的设计元素库（设计元素库选项卡设计元素游览器元素的拖放使用）设计元素库标签其他元素库调用目录C:\CAXA\CAXASOLD\Catalogs二、新设计环境和设计文件的建立１.建立文件缺省模板设计环境（淡兰色）可改变背景色２.保存文件文件扩展名ics 设计文件可含有一或多个零件，或是装配体３.打开文件三、视向工具按钮的功能视向工具栏、工具按钮介绍四、三维模型设计１.标准智能图素应用——应用图素库选项卡，选择标准智能图素（增料、减料）进行几何意义的建模２.由一个或多个标准智能图素构造零件（拖放）五、零件的三种编辑状态１.零件层（第一次单击实体）兰色定位锚（高H—长线段，长L—短线段），定位锚原点（右击可移动）２.图素层（第二次单击或双击实体）黄色包围盒操作（尺寸化编辑、可视化编辑）３.表面层（第三次单击实体）绿色光标指向面或线时，显示面或线的图标。
六、三维球的构造和功能１.三维球的构造：外控制柄定向控制柄二维平面中心控制柄内侧外恻２.三维球的激活零件状态下：工具按钮或（F10）３.三维球的两个状态：浅兰色—附着于实体白色—与实体分离空格键控制状态转换４.中心控制柄的功能（点到点移动）操作：左键拖动、右键拖动、（右键点击后，在弹出菜单中选用命令）５.外控制柄的功能（轴线上的线性移动）操作：左键拖动、左键点击定位后再拖动或旋转尺寸化编辑右键点相应按钮举例：圆形阵列，矩形阵列修改参数方法：双击，手状图标下点右键编辑参数６.定向控制柄的功能以三维球中心为支点，进行对象的定向。
CAXA制造工程师实用教程课件任务32小瓶实体造型
（3）按功能键F5切换当前平面为XY 平面。
（4）单击菜单【造型】→【曲线生成】 →【矩形】，或直接单击工具栏按 钮，在立即菜单中选择“中心_长_ 宽”、长度为19、宽度为20，按状 态栏提示拾取坐标原点为矩形中心 点，单击右键结束命令。
任务3-2 小瓶实体造型
（5）单击菜单【造型】→【曲线生成】 →【多边形】，或直接单击工具栏 按钮，在立即菜单中选择“中心”、 边数6条、“外切”。按照状态栏 提示拾取坐标原点为多边形中心， 拾取30度角度线端点为多边形边中 点，绘制六边形，结果如图所示。
（6）单击菜单【编辑】→【删除】， 或直接单击 按钮，用鼠标拾取30 度角度线，单击右键确认删除。
任务3-2 小瓶实体造型
【任务描述】
完成如图所示小瓶的实体造型。
任务3-2 小瓶实体造型
➢ 操作： 1、绘制小瓶底部截面线 小瓶底部截面尺寸如图所示。
任务3-2 小瓶实体造型
（1）按功能键F5切换当前平面为XY平面。 （2）选中特征树中的“平面XY”，单击鼠标右键选择“创建草图”，进入草
图绘制状态。 （3）单击菜单【造型】→【曲线生成】→【矩形】，或直接单击 按钮，在立
任务3-2 小瓶实体造型
（5）单击菜单【编辑】→【删除】， 或直接单击工具栏按钮，用鼠标直 接拾取矩形两侧边，单击右键确认 删除。
（6）单击菜单【造型】→【曲线生成】 →【直线】，或直接单击工具栏按 钮，在立即菜单中选择“角度线”、 “X轴夹角”、角度为60度。拾取 矩形左上点，生成60度角度线。同 样方法生成右下点60度角度线。
任务3-2 小瓶实体造型
3、绘制小瓶顶部部截面线 小瓶顶部截面尺寸如图所示。
CAXA实体设计教程_8
CAXA实体设计教程_8.滚轮装配
[CAD主题文章YAXA教程】
CAXA实体设计教程_8.滚轮装配
【文章简介】这是一篇与CAXA教程相关的文章,主要讲解本章的重点内容:如何运用约束装配进行零件定位。
如何运用镜像功能生成完整的二维截面。
二维轮廓的生成1,打开已有的“滚轮∙ics w文件。
2,单击“旋转特征”按钮,开始生成滚轮。
用显示窗口工具放大显示“右轴衬”零件。
3,拾取右轴衬的中心点作为新建零件的参考坐标原点，0,0,...的相关内容。
该文章原载于商务人商务路,原文网址
∕doc∕10Akr9.htm1,获得该网站同意后转载。
本章的重点内容：
如何运用约束装配进行零件定位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1章CAXA实体设计导航本文属于简单教程当您在三维设计环境下设计产品时，CAXA实体设计可为您提供所有必要的工具，其中涉及包括零件和装配件设计、二维图形绘制、真实感渲染、动画设计、共享和输出等方面。
在CAXA实体设计中开始设计零件之前，您首先需要熟悉一些基本的概念。
本章介绍了目前已广泛应用于众多项目的CAXA实体设计的一些基本功能特性。
本手册各注脚中列出了有关特定概念详细说明的参考章节。
有关CAXA实体设计的安装和初次运行，请参阅本指南第 B 章中的“入门指南”部分。
本章主要内容包括：●CAXA实体设计的应用●菜单●属性表●工具条●对话框●窗口菜单●CAXA实体设计的主要功能CAXA实体设计的应用CAXA实体设计是最先将完全的可视化三维设计、图纸生成和动画制作融入桌面计算主流的系统。
本软件把具有突破性的全新系统结构同拖放实体造型法结合起来，形成目前推向市场的、对用户最友好的三维零件设计/二维绘图环境。
同时，还提供了一些您在高成本的高级三维应用中期望得到的那些性能和兼容性。
CAXA实体设计可生成三种类型的文件：三维设计环境文件（.ics）和二维布局图文件（.icd）和二维工程图文件（.exb）。
注：您可以通过网络与合作伙伴共享3D文件。
三维设计环境CAXA实体设计的三维文件叫做设计环境。
设计环境由单个或多个零件或装配件构成，是利用ACIS 或Parasolid 内核生成的。
二维布局图在CAXA实体设计中，包含二维信息的文件被称作布局图。
布局图包含现有三维零件的各种相关二维视图。
布局图输出到电子图板环境生成符合国标的工程图。
CAXA实体设计绘图项目利用 CAXA实体设计为项目设计零部件图纸包括六个可能的阶段：1．创建零件首先由“智能图素”构造零件。
从 CAXA实体设计设计元素库中选择适当的图素或为 CAXA实体设计创建二维轮廓，以将其延展成三维自定义形状。
2．组装多个零件在有必要或需要将多个零件处理成一个零件时，可以将它们组装成一个装配件。
这一功能实现了多个对象的同时操作，同时又使装配件的各个组合部分保持了各自的原有特性。
3．生成零件的二维图纸在 CAXA实体设计项目的这个阶段，您可以生成三维零件的二维图纸。
首先，选择适当的绘图尺寸和视图。
在与相应的文件建立了关联关系后，您就可以利用 CAXA实体设计生成标准视图并指定替换视图、注释和图层,以及其他二维图纸特征。
4．渲染零件零件生成阶段一旦结束，您就可以得到一个逼真但所有表面颜色都一样的三维零件。
若要使外观更加逼真，可在零件上添加智能渲染。
除颜色和纹理外，CAXA实体设计还提供灯光效果、凸痕、反射和透明度等渲染手段，以使零件更加逼真。
5．零件的动画制作零件创建、组装和/或渲染完毕后，您也许还想利用智能动画为零件设置一些动态效果。
6．零件的共享最后，您可以通过许多渠道将生成的零件图传递给您的同事。
在支持电子邮件和 OLE 功能的同时，CAXA实体设计还提供大量可将您的零件图导出到其他软件包中的转换手段。
当然，并非所有的设计项目都要经历 CAXA实体设计项目的上述所有阶段。
您的工作任务完全有可能在经历创建和渲染阶段后,就已经完成。
注意：您可以通过网络与您的同事共享三维文件。
可视化零件设计及精确零件设计CAXA实体设计提供了零件构造、组装、绘图、渲染、动画制作和共享的各种工具和技巧。
一般而言，这些工具和技巧可分成两个类别：●可视化方法，最适合于设计的概念阶段。
●精确方法，最适合于设计的细节阶段。
在可视化方法中,利用鼠标选择一项或多项,并对其进行操作。
精确方法使用高精度工具来进行高精确度的测量、定位、尺寸缩放和实现其他任务。
下面的章节对这两种方法都进行简单的介绍。
可视化方法您可以利用 CAXA实体设计中直观而易用的界面来完成许多工作。
利用 CAXA实体设计，您只需通过点击鼠标的方式就可以创建复杂而逼真的零件造型。
例如，如果您为一家生产手工工具的公司工作，您可以利用 CAXA实体设计的一些直观技巧开发一些新的设计概念。
首先从基本图素开始，并将它们同 CAXA实体设计目录的其他项目结合起来。
然后，利用鼠标将它们拖放到适当位置。
注：开始构造零件时，应利用鼠标从设计元素库中将图素拖放到设计环境中。
CAXA实体设计中所包含的可视化工具和技巧包括：●拖放零件设计●定位零件各个部件的“智能捕捉”反馈●为修改尺寸而用的“智能图素包围盒”及各种手柄和按钮。
精确方法除可视化方法外，CAXA实体设计还提供了许多用于精确、准确设计的工具和技巧。
除了上一节讲到的手用工具外，您还可以使用CAXA实体设计的精确设计工具为精确长度为六英寸的螺丝刀设计刃口。
CAXA实体设计中最为重要的工具之一是“三维球”，它是一个通用的定位工具，允许用户沿任意方向移动或旋转对象。
例如，利用“三维球”，您可以将螺丝刀刃口插入手柄的深度精确定位为1-1/2 英寸。
注：三维球是CAXA实体设计中用于精确定位的、功能最强大的工具之一。
CAXA实体设计还提供了下述精确工具和技巧：●设置和测量距离、角度和旋转系数的“智能标注”。
●指示两个“智能图素”/ 零件之间连接点的“附着点”。
●对齐两个对象的“无约束装配”。
●将两个对象按照指定的约束条件组合在一起的“约束装配”。
●为图素、零件或其它项指定属性和参数的对话框和属性表。
●参数表(Parameter Tables)用来创建参数和表达式,此外还在各参数之间建立关系,以便使应用程序更有效地修改零件设计,并使用户可以选择自己的风格。
属性表在CAXA实体设计中，您可以利用属性表来进行几乎所有的自定义操作，该表包含定义CAXA实体设计组件外观或功能的设置值。
在相应的组件上单击鼠标右键，然后从弹出的菜单中选择相关的属性选项，即可显示属性表。
注意：有关编辑层的内容将在第七章中详细讨论。
例如，为了查看某个零件的属性表，您只需在零件编辑层单击鼠标右键（以下建成“右击”），就会弹出菜单，然后选择两个属性选项之一(“智能渲染”或“零件属性”)，相关的属性表便会出现。
例如，当您在某个零件上单击鼠标右键并从弹出的菜单中选择“智能渲染”，屏幕上就会显示出下列属性表。
智能渲染属性表若要显示图纸视图的属性表，应在该图纸上单击鼠标右键，在弹出的菜单中选择“属性”项。
“视图”属性表CAXA实体设计中某些最重要的属性表可用于：●零件●零件中的各种图素●零件各图素的各个表面●三维设计环境●光源●图纸●工程图中的视图●二维轮廓●二维几何图形和尺寸●钣金件通过本指南，您将会进一步学会使用各种属性表。
菜单在设计环境和绘图环境中，可以通过CAXA实体设计的缺省主菜单栏访问各种各样的命令，同时在其工具条中还显示有该命令的图标。
一般地，这些菜单都遵从桌面软件中广泛采用的惯例。
此外，CAXA 实体设计还允许用户灵活地自定义菜单，菜单完全可以由用户按照各自的需要自定义。
注：有关各种菜单选项的详细说明，可在“CAXA实体设计在线帮助”系统中查阅。
有关“在线帮助”的说明请参见本章最后一个部分。
菜单的自定义过程从在缺省“工具”菜单选择“自定义”项开始。
在弹出的对话框显示了“命令”、“工具条”和“菜单”属性页。
若要开始定义自定义菜单，则应选择“菜单”属性页，显示如下选项：“自定义”对话框上的菜单选项通过对话框右下角的“显示菜单”下拉列表，您可以按需要显示设计环境或绘图环境中可用的菜单。
一旦选定了某个选项，相应的可用菜单就会在对话框左方显示出来。
用来修改可用菜单的几个选项显示在右边：●新建。
选择此项将显示出“添加菜单”对话框。
若要创建一个新菜单，只需输入该菜单的名称并回车，然后选择”确定”即可。
●删除。
使将被删除的菜单处于加亮状态，然后选择本选项，即可从可用的菜单列表中删除该菜单。
●重命名。
使需要重命名的菜单处于加亮状态，然后选择本选项，屏幕上将出现“重命名菜单”对话框。
输入您所喜欢的新名称，然后选择”确定”即可实现菜单的重命名。
●重置。
使需要复位到 CAXA实体设计的缺省状态的菜单处于加亮状态，然后选择本选项，即可完成本命令。
●全部重置。
选择本选项可将所有可用的菜单复位到 CAXA实体设计的缺省状态。
可用菜单一经定义，您就可开始进行主菜单栏的自定义操作。
若要将一条菜单添加到菜单栏中，可在可用菜单列表中左击该菜单并将其拖拉到相应位置；当屏幕上显示出插入标识时，释放该菜单即可实现该功能。
如果要重定位某个菜单，左击该菜单并将其拖拉到相应位置，直至出现插入标识释放该菜单即可。
若要从主菜单栏中删除某个菜单，左击该菜单，将其拖拉到设计环境背景的空白处后释放即可。
请注意，菜单操作只可在屏幕上显示出“自定义”对话框时才能进行。
注：只有当屏幕显示了“自定义”对话框时才可以进行命令操作。
若要在主菜单上自定义可用命令，则请在“自定义”对话框中选择“命令”属性页。
“自定义”对话框上的命令选项同“菜单”选项一样，“显示菜单”下拉列表可以指定显示设计环境类命令或绘图类命令。
一旦选择了某个选项之后，对话框左侧的“选择类别”下拉列表就会显示出相应的可用类别。
类别右侧的显示区域显示出当前选定类别的命令图标。
选择命令图标将在“选择类别”字段的下方显示该图标的描述信息。
若要将一条命令添加到主菜单条的菜单中，应首先从下拉列表中选择相应的类别，显示其命令图标。
左击命令图标并将其拖拉至菜单条，放在要添加命令的那个菜单上。
屏幕上显示出菜单选项时，将光标移动到命令的所需位置直至插入光标，然后释放。
此时，命令就添加到指定位置的菜单中。
通过左击和拖拉直至插入出现在对应位置，即可在菜单内移动命令或将命令移到另一个菜单中。
在命令图标显示区的下方是三个其他选项，其中只有两个选项适用于CAXA实体设计的菜单。
选择“所有菜单重置”选项，可将主菜单栏恢复到CAXA实体设计的缺省状态值。
“修改选择”这个选项提供了多个选项。
通过它，可对命令图标进一步如下自定义：●复位。
选择此选项的可将当前显示的菜单复位到CAXA实体设计缺省状态。
●删除。
选择此项将删除已显示菜单上当前选定的命令。
●拷贝按钮图像。
选择此项可将当前选定的命令图标拷贝到剪贴板中。
●粘贴按钮图象。
选择此选项可将剪贴板中的当前命令图标粘贴到选定的位置。
●修改图象。
选择此选项可编辑图标图象。
●仅显示图象。
选择此选项将对菜单中选定的选项只显示命令图标图象。
●仅显示文本。
选择此选项将对菜单中选定的选项只显示与命令相关的文字。
●显示图象和文本。
选择此选项将对菜单中选定选项显示命令图标图象及其相关文本。
●群组起始位置设定。
选择此选项将对菜单中选定的选项上插入一个断点。
同样，同菜单本身一样，菜单命令的操作仅可发生在屏幕上显示出“自定义”对话框时。
编辑则可随时进行，而不仅限于最初进行定义时，且只需通过访问“工具”菜单上的“自定义”选项即可实现。
