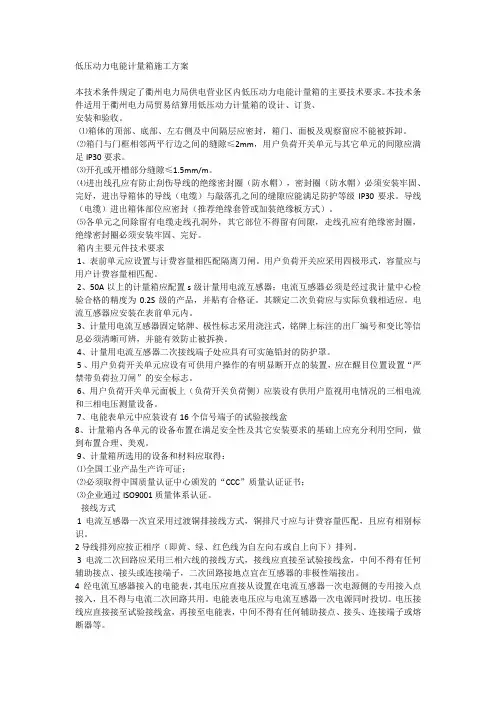

低压动力电能计量箱施工方案

低压动力电能计量箱施工方案

本技术条件规定了衢州电力局供电营业区内低压动力电能计量箱的主要技术要求。本技术条件适用于衢州电力局贸易结算用低压动力计量箱的设计、订货、

安装和验收。

⑴箱体的顶部、底部、左右侧及中间隔层应密封，箱门、面板及观察窗应不能被拆卸。

⑵箱门与门框相邻两平行边之间的缝隙≤2mm，用户负荷开关单元与其它单元的间隙应满足IP30要求。

⑶开孔或开槽部分缝隙≤1.5mm/m。

⑷进出线孔应有防止刮伤导线的绝缘密封圈（防水帽），密封圈（防水帽）必须安装牢固、完好，进出导箱体的导线（电缆）与敲落孔之间的缝隙应能满足防护等级IP30要求。导线（电缆）进出箱体部位应密封（推荐绝缘套管或加装绝缘板方式）。

⑸各单元之间除留有电缆走线孔洞外，其它部位不得留有间隙，走线孔应有绝缘密封圈，绝缘密封圈必须安装牢固、完好。

箱内主要元件技术要求

1、表前单元应设置与计费容量相匹配隔离刀闸。用户负荷开关应采用四极形式，容量应与用户计费容量相匹配。

2、50A以上的计量箱应配置s级计量用电流互感器；电流互感器必须是经过我计量中心检验合格的精度为0.2S级的产品，并贴有合格证。其额定二次负荷应与实际负载相适应。电流互感器应安装在表前单元内。

3、计量用电流互感器固定铭牌、极性标志采用浇注式，铭牌上标注的出厂编号和变比等信息必须清晰可辨，并能有效防止被拆换。

4、计量用电流互感器二次接线端子处应具有可实施铅封的防护罩。

5、用户负荷开关单元应设有可供用户操作的有明显断开点的装置，应在醒目位置设置“严禁带负荷拉刀闸”的安全标志。

6、用户负荷开关单元面板上（负荷开关负荷侧）应装设有供用户监视用电情况的三相电流和三相电压测量设备。

7、电能表单元中应装设有16个信号端子的试验接线盒

8、计量箱内各单元的设备布置在满足安全性及其它安装要求的基础上应充分利用空间，做到布置合理、美观。

9、计量箱所选用的设备和材料应取得：

⑴全国工业产品生产许可证；

⑵必须取得中国质量认证中心颁发的“CCC”质量认证证书；

⑶企业通过ISO9001质量体系认证。

接线方式

1电流互感器一次宜采用过渡铜排接线方式，铜排尺寸应与计费容量匹配，且应有相别标识。

2导线排列应按正相序（即黄、绿、红色线为自左向右或自上向下）排列。

3电流二次回路应采用三相六线的接线方式，接线应直接至试验接线盒，中间不得有任何辅助接点、接头或连接端子，二次回路接地点宜在互感器的非极性端接出。

4经电流互感器接入的电能表，其电压应直接从设置在电流互感器一次电源侧的专用接入点接入，且不得与电流二次回路共用。电能表电压应与电流互感器一次电源同时投切。电压接线应直接接至试验接线盒，再接至电能表，中间不得有任何辅助接点、接头、连接端子或熔断器等。

5试验接线盒靠近电能表侧的接线端子应与电能表连接，另一侧端子与互感器等连接；试验接线盒上接至电能表的电流出线应错开一个孔位。其接线方式见附录2。

6电源中性线（N线）必须先接入表前单元或电能表单元，上述单元中应设置中性线专用接线端子。

导线

1、电源线、中性线（N线）截面应满足表1要求。表1：电源线、中性线（N线）导线截面额定电流（A）电缆截面积（mm2）100及以下2512535160－1805020070

2、电流二次回路应使用单股铜质导线，截面应≥4mm2，电压回路应使用单股铜质导线，截面应≥2.5mm2。二次线路布线应便于检查、维护。

3、U、V、W各相导线分别采用黄、绿、红色线;N线采用淡兰或黑色线；接地线为黄绿相间双色线。

4、电流互感器非极性端至试验接线盒之间的二次回路u、v、w各相导线应分别采用黄黑、绿黑、红黑双色线。

5、电能表的RS485、脉冲等弱电信号线应通过PVC穿管方式布线。

6、直接式电能表电源进出线采用多芯线时，导线与端子连接的部分应采取铜鼻子过渡，铜鼻子应为无缝式结构并采用机械冷压紧固，确保电气连接的可靠、紧固。

4安全性能Q/QD21230—2010104.1电气间隙和爬电距离应符合有关规程规定。4.2介电强度：能承受工频电压2500V，历时1min，无击穿或闪烁现象。4.3阻燃性能4.3.1固定载流部件：灼热丝试验温度(960土10)℃；4.3.2嵌入墙内安装部件：灼热丝试验温度(850土10)℃；4.3.3其它部件：灼热丝试验温度(650土10)℃。4.5检查保护电路的有效性：测量带电体与地之间的绝缘电阻≥lMΩ；测量直流电阻值≤100mΩ。5质检5.1订货前供货方应提供全性能检测报告。5.2供货方须提供计量箱主要部件（包括进线端子排、进出线开关等）的型号、规格、加工工艺、技术指标等有关技术要求的详细书面说明材料，各元器件必须为正规厂家产品，其说明书中应明确说明其技术指标。进口材料要求附相关证明材料复印件。5.3产品到货后，使用方按照《计数抽样检验程序》GB/T2828.1-2003规定，进行抽样检验，最低抽检量不低于总供货量的2%。6安装6.1安装前应确认箱体、观察窗、面板涂层等完好无损，箱体整体结构无变形。6.2箱体安装应垂直、牢固。6.3电能表应垂直安装，倾斜度不能超过1°。6.4安装后应对进出线孔洞间隙实施封堵。6.5计量箱应可靠接地，接地电阻应符合有关规定。6.6箱体下沿离地高度宜≥150cm。6.7互感器二次侧接线位置应便于检查及试验。
