分裂式变压器
这种变压器有两个或两个以上低压线圈，可单独或并联运行，如一个低压侧负载或电源发生故障，其余低压线圈仍能运行。发电厂自用变压器有时采用这种型式的变压器。
ቤተ መጻሕፍቲ ባይዱ
柱上式变压器
只可安装在电线杆上的小容量配电变压器，一般多为单相变压器，专供照明及家用电器，在美国采用较普遍，加上保护装置组成全自动保护变压器，这种变压器多数采用卷铁心结构，油箱做成圆形街面。
SCZ9—1250/10
• 三相（干式）双线圈有载调压铜线9型变压器，容量为1250kVA,高压电压等及为10kV。
ZQSC—2500/33
• 牵引用三相干式树脂浇注（无励磁调压）整流变压器，铜线、双绕组，容量 2500KVA，高压绕组电压等级33KV。
单相（三相）变压器
输电系统度采用三相制，但在容量很大的电厂或变电站中有时受变压器运输条件的限制或制造厂生产条件限制或考虑到一“相”为单元设备用变压器更经济时，采用由单相变压器组成的三相变压器组，或有特殊设计的三台单相变压器组成“组合式”三相变压器。
1.3.3安容量大小分类
• <=500KVA的称小型变压器 • 630-5000KVA的称中型变压器 • 6300-63000KVA的称大型变压器 • 90000KVA以上的称特大型变压器
• 2、空载电流（I。）、空载损耗（Ｐ。铁损）；
• 3、铜损、负载损耗、杂散损耗； • 4、阻抗电压（阻抗百分数）。
• 5、联接组别（Y,yn0、D,yn11、YN,d11） • 6、负载率、变压器效率（η）。 • 7、功率因数、有功功率（Ｐ）、无功功率（Ｑ）、
视在功率（Ｓ）。
1.4 变压器的型号
有载调压变压器

常用变压器基础知识及种类及特点讲解

6 联结组别
Dyn11 或 Yyn0 或其他
7 冷却方式
ANAF
8 阻抗电压
6.0 %
9 外壳材料防护等级铝合金或不锈钢
10 温控仪
是或否
11 其他要求
按国家标准
（2）卷铁芯变压器：一种把硅钢片卷绕成的铁芯做的变压器，一比较节能的变压器，在配电网上比较常用。
（3）非晶合金变压器：非晶合金铁芯变压器是用新型导磁材料，其空载损耗、空载电流下降约80%，是目前节能效果较理想的配电变压器，特别适用于农村电网和发展中地区等负载率变化较大的地方。
(4)壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器；或用于电子仪器及电视、收音机等的电源变压器。
分都带自锁防松螺母，采用了不吊心结构，能承受运输的颠震。
c、线圈和铁心采用真空干燥，变压器油采用真空滤油和注油的工
艺，使变压器内部的潮气降至最低。
d、油箱采用波纹片，它具有呼吸功能来补偿因温度变化而引起油
的体积变化。
e、由于波纹片取代了储油柜，使变压器油与外界隔离，这样就有
效地防止了氧气、水份的进入而导致绝缘性能的下降。
变压器产品型号及字母表示什么含义？
SZ11—M—□∕□ —□
低压绕组电压等级（kV) 高压绕组电压等级（kV) 额定容量（kVA）全密封性能水平代号
调压方式（只标有载）
相数(三相)
SCB10—□∕□ —□
低压绕组电压等级（kV) 高压绕组电压等级（kV)
额定容量（kVA）性能水平代号
低压箔绕干式（固体成型）
f、根据以上五点性能，保证了油浸式变压器在正常运行内不需要换
油，大大降低了变压器的维护成本，同时延长了变压器的使用寿命。

变压器基础知识

变压器基础知识有哪些变压器基础知识有哪些第一章：通用部分1.1 什么是变压器？答：变压器是借助电磁感应，以相同的频率，在两个或更多的绕组之间，变换交流电压和电流而传输交流电能的一种静止电器。

1.2 什么是局部放电？答：局部放电是指高压电器中的绝缘介质在高压电的作用下，发生在电极之间但未贯通的放电。

1.3 局放试验的目的是什么？答：发现设备结构和制造工艺的缺陷，例如：绝缘内部局放电场过高，金属部件有尖角；绝缘混入杂质或局部带有缺陷，防止局部放电对绝缘造成损坏。

1.4 什么是铁损？答：变压器的铁损又叫空载损耗，它属于励磁损耗而与负载无关，它不随负载大小而变化，只要加上励磁电压后就存在，它的大小仅随电压波动而略有变化。

包括铁心材料的磁滞损耗、涡流损耗以及附加损耗三部分。

1.5 什么是铜损？答：负载损耗又称铜损，它是指在变压器一对绕组中，一个绕组流经额定电流，另一个绕组短路，其他绕组开路时，在额定频率及参考温度下，所汲取的功率。

1.6 什么是高压首端？答：与高压中部出头连接的2至3个饼，及附近的纸板、相间隔板等叫做高压首端（强调电气连接）。

1.7 什么是高压首头？答：普通220kV变压器高压线圈中部出头一直到高压佛手叫做高压首头（强调空间位置）。

1.8 什么是主绝缘？它包括哪些内容？答：主绝缘是指绕组（或引线）对地（如对铁轭及芯柱）、对其他绕组（或引线）之间的绝缘。

它包括：同柱各线圈间绝缘、距铁心柱和铁轭的绝缘、各相之间的绝缘、线圈与油箱的绝缘、引线距接地部分的绝缘、引线与其他线圈的绝缘、分接开关距地或其他线圈的绝缘、异相触头间的绝缘。

1.9 什么是纵绝缘？它包括哪些内容？答：纵绝缘是指同一绕组上各点（线匝、线饼、层间）之间或其相应引线之间以及分接开关各部分之间的绝缘。

它包括：桶式线圈的层间绝缘、饼式线圈的段间绝缘、导线线匝的匝间绝缘、同线圈引线间的绝缘、分接开关同触头间的绝缘。

1.10 高压试验有哪些？分别考核重点是什么？答：高压试验包含空载试验、负载试验、外施耐压试验、感应耐压试验、局部放电试验、雷电冲击试验。

变压器基础知识

额定频率fN
指工业用电频率，我国规定为50Hz。
各量之间关系变压器的额定容量、额定电压、额定电流之
间的关系为：单相变压器
S N U 1 N I1 N U 2 N I2 N （1-5）
三相变压器
S N 3 U 1 N I1 N 3 U 2 N I2 N （1-6）
变压器运行
1.温度和温升变压器运行时各部件的温度是不同的，绕组温度最高
当变压器油的体积随着油的温度膨胀或缩小时，储油柜起着储油和补油的作用，①保证油箱内充满油。同时，由于装了储油柜，②使变压器缩小了油面与空气的接触面，减少油的劣化速度。储油柜的侧面装有油位计，可以监视油位的变化。
主要结构3
呼吸器（吸湿器）
由一铁管和玻璃容器组成，内装干燥剂（硅胶）。当储油柜内的空气随变压器油的体积膨胀、缩小时，排出或吸入的空气都经过呼吸器，通过干燥剂①吸收空气中的水分，对②空气起过滤作用，进而保持油的清洁。

二、变压器的作用
升高电压把电能送到用电地区，降低电压为各级用户使用，满足用电需要。在电力系统传送电能的过程中，必然会产生电压和功率两部分损耗，在输送同一功率时电压损耗与电压成反比，功率损耗与电压的平方成反比。利用变压器升压，减少送电损失。
主要结构1 铁芯
铁芯是变压器的磁路部分。运行时要产生磁滞损耗和涡流损耗而发热。为降低发热损耗和减小体积和重量，铁芯采用导磁系数高的硅钢片构成。
变压器铭牌数据1
额定容量SN
它是变压器额定工作条件下输出能力的保证值，是额定视在功率，单位有：伏安（V•A）或千伏安（kV•A）或兆伏安（MV•A）。
一般容量在630kVA以下的为小型电力变压器； 800~6300kVA的为中型电力变压器； 8000~63000kVA为大型电力变压器；90000kVA及以上的为特大型电力变压器。

变压器的基础知识

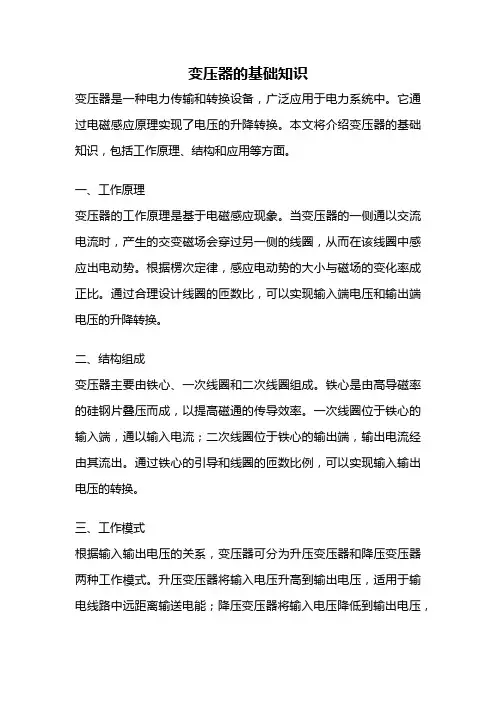

变压器的基础知识变压器是一种电力传输和转换设备，广泛应用于电力系统中。

它通过电磁感应原理实现了电压的升降转换。

本文将介绍变压器的基础知识，包括工作原理、结构和应用等方面。

一、工作原理变压器的工作原理是基于电磁感应现象。

当变压器的一侧通以交流电流时，产生的交变磁场会穿过另一侧的线圈，从而在该线圈中感应出电动势。

根据楞次定律，感应电动势的大小与磁场的变化率成正比。

通过合理设计线圈的匝数比，可以实现输入端电压和输出端电压的升降转换。

二、结构组成变压器主要由铁心、一次线圈和二次线圈组成。

铁心是由高导磁率的硅钢片叠压而成，以提高磁通的传导效率。

一次线圈位于铁心的输入端，通以输入电流；二次线圈位于铁心的输出端，输出电流经由其流出。

通过铁心的引导和线圈的匝数比例，可以实现输入输出电压的转换。

三、工作模式根据输入输出电压的关系，变压器可分为升压变压器和降压变压器两种工作模式。

升压变压器将输入电压升高到输出电压，适用于输电线路中远距离输送电能；降压变压器将输入电压降低到输出电压，适用于家庭和工业用电。

四、应用领域变压器被广泛应用于电力系统中。

在输电过程中，变压器起到调整电压、降低线路损耗和提高传输效率的作用。

在家庭和工业用电中，变压器被用于将高电压的输电线路电压降低到安全可靠的电压，以供给各类电器设备使用。

此外，变压器还应用于电力设备的测试、实验和研究等领域。

五、常见问题1. 变压器有哪些常见故障？常见的变压器故障包括短路故障、绝缘损坏、线圈过热和冷却系统故障等。

2. 变压器的效率如何衡量？变压器的效率可以通过输入功率和输出功率的比值来衡量，通常以百分比形式表示。

3. 变压器的额定容量是什么意思？变压器的额定容量是指其设计和制造时可以连续运行的功率上限，通常以千伏安（kVA）为单位。

六、总结变压器是电力系统中不可或缺的设备，通过电磁感应原理实现了电压的升降转换。

它具有结构简单、工作可靠、效率高等优点，被广泛应用于输电和配电系统中。

变压器基础知识简介

变压器概述及基础知识
1.2.9 总损耗总损耗为空载损耗与负载损耗之和，对于多绕组变压器，其总损耗应以一个指定的负载组合为准，附属装置的损耗不包括在总损耗中，应另外列出。
1.2.10 温升对于空气冷却变压器，温升是指所考虑部分（如绕组、变压器油等）的温度与冷却空气的温度只差。
变压器概述及基础知识
从主变高压侧套管下方基座上引出电流互感器二次信号至主变端子箱，供保护与测量装置使用。
变压器各部件结构功能介绍
三、变压器中性点设备
中性点设备
在我国110KV以上系统大多是中性点直接接地系统。主变中性点设备主要由：中性点电流互感器、中性点接地刀闸、避雷器与中性点放电间隙、放电间隙电流互感器组成。以实现主变在中性点接地或不接地两种不同的运行方式下正常运行，避免变压器中性点因受雷电冲击和故障引起电压升高、对变压器绝缘造成损害。
变压器铭牌上标有该台变压器的型号和主要技术数据以及接线组别等，现我们以 110kV洛带站主变铭牌为例对变压器基础知识进行说明如下：
设备技术指标及参数
额定电压电流表
附属设备参数表
变压器接线原理图
变压器概述及基础知识
1.2.1 变压器型号及分类
序号
分类
代表符号
类别
1 绕组耦合方式
— 0
独立自耦合
2
电流互感器（CT）
变压器各部件结构功能介绍
2.2.2 主变高压侧套管型号及参数一般主变套管1kV以下采用实心套管，10kV-35kV采用空心、充气或充油套
管，110kV主变套管采用油纸电容式主变套管。110kV洛带站主变110kV侧套管
采用BRDLW-126/630-4型油浸纸电容式主变套管。

关于变压器的基础知识

13、变压器调压有哪几种？变压器分接头为何多在高压侧？变压器调压方式有有载调压和无载调压两种：有载调压是指变压器在运行中可以调节其分接头位置，从而改变变压器变比，以实现调压目的。有载调压变压器中又有线端调压和中性点调压二种方式，即变压器分接头在高压绕组线端侧或在高压绕组中性点侧之区别。分接头在中性点侧可降低变压器抽头的绝缘水平，有明显的优越性，但要求变压器运行时其中性点必须直接接地。无载调压是指变压器在停电、检修情况下进行调节变压器分接头位置，从而改变变压器变比，以实现调压目的。变压器分接头一般都从高压侧抽头，其主要是考虑： (1)变压器高压绕组一般在外侧，抽头引出连接方便； (2)高压侧电流小些，引出线和分头开关的载流部分导体截面小些，接触不良的影响好解决。原理上，抽头在哪一侧都可以，要进行经济技术比较，如 500kV大型降压变压器抽头是从220kV侧抽出的，而500kV侧是固定的。
14、什么是变压器的过励磁？变压器的过励磁是怎样产生的？当变压器在电压升高或频率下降时都将造成工作磁通密度增加，变压器的铁芯饱和称为变压器过励磁。电力系统因事故解列后，部分系统的甩负荷过电压、铁磁谐振过电压、变压器分接头连接调整不当、长线路末端带空载变压器或其他误操作、发电机频率未到额定值过早增加励磁电流、发电机自励磁等情况都可能产生较高的电压引起变压器过励磁。
3、变压器在运行中有哪些损失?怎样减少损失? 变压器运行中的损失包括两部分： (1)是由铁芯引起的，当线圈通电后，由于磁力线是交变的，引起铁芯中涡流和磁滞损耗，这种损耗统称铁损。 (2)是线圈自身的电阻引起的，当变压器初级线圈和次级线圈有电流通过时，就要产生电能损失，这种损失叫铜损。铁损与铜损的和就是变压器损失，这些损失与变压器容量、电压和设备利用率有关。因此，在选用变压器时，应尽量使设备容量和实际使用量一致，以提高设备利用率，注意不要使变压器轻载运行。

变压器基础知识--文厚明

12
36
00
24
48
12
36
00
24
第一通道第二通道第三通道第四通道第七通道第十通道
二、变压器基本结构——出线装置组成简介
1）绝缘套管 (分为高压绝缘套管和低压绝缘套管)
• 作用：使绕组引出线与油箱绝缘。 • 绝缘套管一般是陶瓷的，其结构取决于电压等级。1kV以下采用实心
磁套管，10～35kV采用空心充气或充油式套管，110kV及以上采用电容式套管。为了增大外表面放电距离，套管外形做成多级伞形裙边。电压等级越高，级数越多。
一、变压器基础知识——分类
变压器基本参数
2.1 型号：SSZ11-180000/220 2.2 相数：三相 2.3 额定频率： 50 Hz 2.4 联接组标号：YN yn0 d11 2.5 冷却方式： ONAN(100%) 2.6 额定容量： 180/180/90MVA 2.7 额定电压： 220/121/11kV 分接范220±8×1.25%kV 2.8 空载损耗: P0=81kW 2.9 负载损耗: Pk=550kW 2.10 空载电流： I0=0.56% 2.11 短路阻抗: 中-低8.0 、高-中13.0、高-低23.0 2.12 顶层油温升: 55K(用温度计测量) 2.13 绕组平均温升: 65K(用电阻法测量) 2.14 声功率级： ≤ 80dB（A） 2.15 局部放电： 1.5Um/√3时 ≤ 100pC
一、变压器基础知识二、变压器基本结构三、变压器生产工艺流程四、变压器的运行及维护五、变压器的安装
二、变压器基本结构
1、变压器结构 2、变压器结构组成简介
二、变压器基本结构——外形图样
二、变压器基本结构——结构组成简介

变压器的基础知识

变压器的基础知识一、变压器的分类1、按照变压器的冷却方式分类冷却形式（一般用4各字母表示）字母代表的意义․对于变压器，一般用四个字母顺序代号标志其冷却方式。

第一个字母表示与绕组接触的内部冷却介质，其中：O代表矿物油或燃点不大于300℃的合成绝缘液体；K代表燃点大于300℃的绝缘液体；L代表燃点不可测出的绝缘液体。

․第二个字母表示内部冷却介质的循环方式，其中：N代表流经冷却设备和绕组内部的油流是自然的热对流循环；F代表冷却设备中的油流是强迫循环，流经绕组内部的油流是热对流循环；D代表冷却设备中的油流是强迫循环，至少在主要绕组内的油流是强迫导向循环。

․第三个字母表示外部冷却介质，其中：A代表空气；W代表水。

․第四个字母表示外部冷却介质的循环方式，其中：N代表自然对流；F代表强迫循环（风扇、泵等）。

现在高电压、大容量变压器均采用变压器油作为变压器绕组内部的冷却介质，因此变压器冷却方式的字母表示第一个字母均为O。

油在变压器绕组内部的循环方式有三种：自然热对流循环；非导向强油循环；导向强油循环，分别用N、F、D表示。

变压器的外部冷却介质有空气和水，分别用A和W表示，现在变压器一般采用空气作为外部冷却介质，因此第三个字母一般为A。

空气有两种循环方式：自然对流和强迫循环，分别用N和F表示。

因此对于油浸式变压器，一般有以下几种冷却方式：․ONAN（油浸自冷式）：通过油的自然热对流带走热量，没有其他冷却设备。

․ONAF（油浸风冷式）：在油浸自冷式(ONAN)的基础上，另加风扇给油箱壁和油管或片散吹风，以加强散热作用。

․OFAF（强迫油循环非导向风冷式）：用油泵将变压器上部的热油吸入冷却器，流过冷却管簇，将热量传给冷却管，由冷却管簇对空气放出热量。

空气侧则通过变压器风扇将空气吸入，使之流过空气管簇，吸收热量，吹出冷却器外，从而达到变压器冷却的目的。

流经绕组内部的油流是热对流循环。

․ODAF（强迫油循环导向风冷却式）：用油泵将变压器上部的热油吸入冷却器，流过冷却管簇，将热量传给冷却管，由冷却管簇对空气放出热量。

变压器的基础知识

变压器的基础知识一.变压器：是一种静止的电机，它利用电磁感应原理将一种电压、电流的交流电能转换成同频率的另一种电压、电流的电能。

换句话说，变压器就是实现电能在不同等级之间进行转换。

二.结构：铁心和绕组：变压器中最主要的部件，他们构成了变压器的器身。

铁心：构成了变压器的磁路，同时又是套装绕组的骨架。

铁心由铁心柱和铁轭两部分构成。

铁心柱上套绕组，铁轭将铁心柱连接起来形成闭合磁路。

铁心材料：为了提高磁路的导磁性能，减少铁心中的磁滞、涡流损耗，铁心一般用高磁导率的磁性材料——硅钢片叠成。

硅钢片有热轧和冷轧两种，其厚度为0.35～0.5mm，两面涂以厚0.02～0.23mm的漆膜，使片与片之间绝缘。

绕组：绕组是变压器的电路部分，它由铜或铝绝缘导线绕制而成。

一次绕组（原绕组）：输入电能二次绕组（副绕组）：输出电能他们通常套装在同一个心柱上，一次和二次绕组具有不同的匝数，通过电磁感应作用，一次绕组的电能就可传递到二次绕组，且使一、二次绕组具有不同的电压和电流。

其中，两个绕组中，电压较高的我们称为高压绕组，相应的电压较低的称为低压绕组。

从高、低压绕组的相对位置来看，变压器的绕组又可分为同心式、交迭式。

由于同心式绕组结构简单，制造方便，所以，国产的均采用这种结构，交迭式主要用于特种变压器中。

其他部件：除器身外，典型的油锓电力变压器中还有油箱、变压器油、绝缘套管及继电保护装置等部件。

三.额定值额定值是制造厂对变压器在指定工作条件下运行时所规定的一些量值。

额定值通常标注在变压器的铭牌上。

变压器的额定值主要有：1.额定容量S N额定容量是指额定运行时的视在功率。

以 V A 、kV A 或MV A 表示。

由于变压器的效率很高，通常一、二次侧的额定容量设计成相等。

2.额定电压U 1N 和U 2N正常运行时规定加在一次侧的端电压称为变压器一次侧的额定电压U 1N 。

二次侧的额定电压U 2N 是指变压器一次侧加额定电压时二次侧的空载电压。

变压器基础知识

1-阀盖；2-弹簧；3-指示针；4-罩；5-微动开关；6-变压器油箱
1-温包；2-毛细管；3-单圈管形弹簧；4-拉杆； 5-齿轮传动机构；6-示值指针；7-转轴； 8-风扇起动定值指针触点；9-上限指针触点
变压器型号的代表符号
绕组耦合方式:自耦 O. 相数 :单相D;三相 S. 冷却介质 :油浸自冷 ;油浸风冷 F;强迫油循环
1-连接管；2-螺栓；3-法兰盘； 4-玻璃罩；5-硅胶；
6-螺栓；7-底座；8-底罩； 9-变压器油
1－大胶囊；2－油枕；3－小胶囊；4－大呼吸器； 5－小呼吸器； 6－油位
1-铁磁式油位计；2-连杆；3-隔膜；4-放水阀；5-视察孔；6-排气管；7-注放油管；8-气体继电器联管；9-集气盒；10-呼吸器；11-放气塞；12-人孔
可燃性气体更低，占总量0.01%~0.1%之间，新油更低。正常变压器含氧量稍比空气大些，为 20%~30%，但含氮量比空气少，和变压器保护结构形式有关，氮封变压器含氧气占5%左右，薄膜密封变压器，要小于3%，而一般开放型变压器占 30正％常左变右压。器中的CO和CO２，分布比空气含量大一数量级，运行年限越长，其数值越大，这是绝缘材料老化的象征。
三、变压器油温升高，超过允许限度
变压器油温升高超过许可限度时，值班人员应判明原因，升高的油温与以前同环境温度同负载时作比较，如果是特殊升高，应及时报告并作详细记录，同时要采取办法降低温度。
检查温度表是否自身有故障。
检查变压器机械冷却装置或变压器室的通风情况。
如果确因冷动系统有故障，在运行中无法修理时，可考虑停下变压器处理，这时要启用备用变压器或降低负载运行。
这种故障因能量不大，所以总烃含量不高，气体主要是H２和Ｃ２Ｈ２。

变压器知识培训资料全

预防性试验
按照规程要求对变压器进行预防性试验，如绝缘电阻测量、直流电阻测量、变比测量等，以发现潜在故障，确保变压器安全可靠
运行。
油品维护
定期检查变压器油品质量，及时更换劣化油品，保持油品清洁干燥，防止油品老化影响变压器绝
缘性能。
变压器的故障诊断与排除
常见故障类型
变压器常见故障包括绕组故障、铁芯故障、油质劣化等。这些故障可能导致变压器温升异常、噪音增大、油品变黑等现象。
电压等级
根据电网的电压等级选择相应的变压器，确保变压器的额定电压与电网电压相匹配。
效率和损耗
选择高效率、低损耗的变压器，以降低运行成本和节约能源。
变压器的设计方法
磁芯选择
线圈设计
根据变压器的工作频率、磁通密度和温升要求，选择合适的磁芯材料和形状。
绝缘设计
确定原边和副边线圈的匝数、线径和绕制方式，以满足变压器的电压比、电流和阻抗要求。
并列运行方式
两台或多台变压器并列运行，以提高供电可靠性和容量的方式。并列运行要求变压器的额定电压、额定频率和阻抗等参数相同，以确保负荷均匀分配。
变压器的日常维护
定期检查
定期对变压器进行外观检查、油位检查、油温检查等，确保变压器处于正常工作状态。同时，检查变压器周围环境，确保通风良
好，无杂物堆积。
变压器的温升与效率评估
温升测试：在额定负载下，测量变压器的温升，可以判断变压器的散热性能是
否良好，以及是否存在过热现象。
效率评估：通过比较变压器的输入功率与输出功率，可以计算出变压器的效率。高效率的变压器能够降低能源损耗，
提高能源利用效率。
以上是关于变压器性能测试与评估的一些主要内容。通过这些测试与评估，可以全面了解变压器的性能状况，确保变压器在正常运行时具有良好的电气性能

变压器专业基础知识

变压器专业基础知识
变压器是电力系统中最基本的电力设备之一，用于将交流电的
电压从一个电平转换到另一个电平。

本文将介绍变压器的基础知识，包括基本原理、构造、工作原理和类型。

1. 基本原理
变压器的基本原理是磁感应定律和法拉第电磁感应定律。

当交
流电通过变压器中的一条线圈时，产生的磁感应力将导致在另一条
线圈中产生电动势，从而改变电压大小。

简单来说，变压器通过磁
场将电能从一端传输到另一端，从而改变电压大小。

2. 构造
变压器由铁芯和线圈组成。

铁芯是用来在变压器内部建立磁场的，一般由硅钢板制成，具有低磁导率和高电阻率。

线圈分为一次
线圈和二次线圈。

一次线圈接在输入电源上，二次线圈接在输出电
负载上。

由于铁芯的存在，一次线圈和二次线圈被隔离开了，因此
可以实现不同电压的传输。

3. 工作原理
在变压器内部，一次线圈被连接到交流电源，流过线圈的电流
将导致交变磁通量在铁芯内产生。

这个交变磁通量穿过二次线圈，
并在其中产生电动势。

根据法拉第电磁感应定律，这个电动势的大
小与磁通量的变化率有关，因此也与输入电压的大小成正比。

如果
二次线圈上有电负载，那么电势差将推动电流通过负载。

由于一次
和二次线圈的匝数比例，输出电压可以大于或小于输入电压。

1。

变压器基础知识

2020/7/7
电力工程技术：china-dianli
15
变压器或者电感根据在拓扑结构中的工作方式分为三大类：1、直流滤波电感工作状态，电感磁芯只工作在一个象限。属于这类工作状态的电感有Boost电感、Buck电感、Buck/boost电感、正激以及所有推挽拓扑变换器输出滤波电感、单端反激变换器变压器；
3. 计算原副边电感量及匝数； 4. 计算空气隙的长度； 5. 根据电流密度和原副边有效值电流求线径； 6. 求铜损和铁损是否满足要求（比如：允许损耗和温升）
2020/7/7
电力工程技术：china-dianli
20
电源的基本参数如右：选择反激拓扑。
1. 选择磁芯材料，确定变压器的视在功率PT；考虑成本因数在此选择PC40材质，查PC40资料得 Bs=0.39T Br=0.06T Bmax Bs Br 0.39T 0.06T 0.33T
3
2.磁芯结构选择磁芯结构时考虑的因数有：降低漏磁和漏感，
增加线圈散热面积，有利于屏蔽，线圈绕线容易，装配接线方便等。
漏磁和漏感与磁芯结构有直接关系。如果磁芯不需要气隙，则尽可能采用封闭的环形和方框型结构磁芯。
2020/7/7
电力工程技术：china-dianli
4
2020/7/7
电力工程技术：china-dianli
2020/7/7
电力工程技术：china-dianli
14
开关电源用铁氧体磁性材应满足以下要求：（1）具有较高的饱和磁通密度Bs和较低的剩余磁通密度Br 磁通密度Bs的高低，对于变压器和绕制结果有一定影响。从理论上讲，Bs高，变压器绕组匝数可以减小，铜损也随之减小在实际应用中，开关电源高频变换器的电路形式很多，对于变压器而言，其工作形式可分为两大类：

变压器基础知识(整理版)

1、空载电流、负载损耗、阻抗电压空载电流：当额定频率下的额定电压(分接电压)，施加到一个绕组的端子，其它绕组开路时，流经该绕组线路端子的电流的方均根值。

其较小的有功分量用以补偿铁心的损耗，其较大的有功分量用以励磁，以平衡铁心的磁压降。

空载电流Io通常以额定电流的百分数表示。

变压器额定容量越大，Io越小。

负载损耗：在一对绕组中，当额定电流流经一个绕组的线路端子，且另一绕组短路时，在额定频率及参考温度下所吸取的有功功率。

负载损耗也称短路损耗，它与负载电流的平方成正比，是线圈发热的热源。

阻抗电压：双绕组变压器当二次绕组短路，一次绕组流通额定电流而施加的电压称阻抗电压。

阻抗电压大小与变压器的成本和性能、系统稳定性和供电质量有关。

2、局部放电局部放电：指引起导体之间的绝缘只发生局部桥接的一种放电，即在电场作用下，绝缘系统中有部分区域发生放电，而没有贯穿施加电压的导体之间，即尚未击穿。

局部放电产生的原因：绝缘体各部位承受的电场是不均匀的，而且电介质也是不均匀的。

另外在制造或使用过程中会残留一些气泡或其它杂质等，于是在绝缘体内部或表面就会出现某些区域的电场强度高于平均电场强度，某些区域的电场强度低于平均电场强度。

因此，某些区域就会首先发生放电，而其它区域仍保持绝缘的特性，这就形成了局部放电。

3、干式变压器局部放电有几种形式?(1)绕组内部放电，即层、匝间绝缘介质局部放电;(2)表面局部放电;(3)电晕放电。

4、干式变压器绕组散热有哪几种形式?(1)辐射：即绕组以红外线辐射波向周围温度较低的空间传播热量;(2)对流：是发热体通过温度较低运动着的空气而散热;(3)传导：是热源从温度较高处直接到温度较低处。

5、三相变压器接线Y，yn0和D，yn11有什么区别?(1)当变压器二次侧负载不对称时D，yn11接线比Y，yn0接线零位偏移小;(比Y，yn0零序阻抗小)(2)采用D，yn11接线方式可提高变压器过电流继电保护装置的灵敏度，简化保护接线;(3)采用D，yn11接线方式可提高低压干线保护装置的灵敏度，有利于保证各级保护装置的选择性和扩大馈电半径;(4)D，yn11接线的变压器，其二次零线电流不作限制。

变压器基础知识汇总

变压器主要内容：变压器的工作原理，运行特性，基本方程式等效电路相量土，变压器的并联运行及三相变压器的特有问题。

2-1 变压器的工作原理本节以普通双绕组变压器为例介绍变压器的工作原理，基本结构和额定值。

一、基本结构变压器的主要部件是铁心和绕组，它们构成了变压器的器身。

除此之外，还有放置器身的盛有变压器油的油箱、绝缘套管、分接开关、安全气道等部件。

主要介绍铁心和绕组的结构。

1、铁心变压器的铁心既是磁路，也是套装绕组的骨架。

铁心分：心柱：心柱上套装有绕组。

铁轭：形成闭合磁路为了减少铁心损耗，通常采用含硅量较高，厚度为0.33mm 表面涂有绝缘漆的硅钢片叠装而成。

铁心结构的基本形式分心式和壳式两种心式：铁轭靠着绕组的顶面和底面。

而不包围绕组侧面，见图2-2 特结构较为简单，绕组的装配及绝缘也较为容易，所以国产变压器大多采用心式结构。

（电力变压器常采用的结构）壳式：铁轭不仅包围顶面和底面，也包围绕组的侧面。

见图2-3，这种结构机械强度较好，但制造工艺复杂，用材料较多。

铁心的叠装分为对接和叠接两种对接：将心柱和铁轭分别叠装和夹紧，然后再把它们拼在一起。

工艺简单。

迭接：把心柱和铁轭一层一层的交错重叠，工艺复杂。

由于叠接式铁心使叠片接缝错开，减小接缝处的气隙，从而减小了励磁电流，同时这种结构夹紧装置简单经济可靠性高，多采用叠接式。

缺点：工艺上费时2、绕组绕组是变压器的电路部分，用纸包或纱包的绝缘扁线或圆线绕成。

接入电能的一端称为原绕组（或一次绕组）输出电能的一端称为付绕组（或二次绕组）一、二次绕组中电压高的一端称高电压绕组，低的一端称低电压绕组高压绕组匝数多，导线细；低压绕组匝数少，导线粗。

因为不计铁心的损耗，根据能量的守恒原理U1I1 U2I2 S （s原付绕组的视在功率）电压高的一端电流小所以导线细从高低压绕组的相对位置来看，变压器绕组可以分为同心式和交叠式两类同心式：高低压绕组同心的套在铁心柱上。

为便于绝缘，一般低压绕组在里面高压绕组在外面。
