《电力拖动》期末复习题及答案一、填空1．位置开关是一种将机械信号转换为电气信号，以控制运动部件位置或行程的自动控制电器。
2．装入走线槽内的导线不要超过其容量的 70% ，以便于盖上线槽盖和以后的装配维修。
3．布线时，严禁损伤线芯和绝缘。
4．能在两地或多地控制同一台电动机的控制方式叫电动机的多地控制，其线路上各地的启动按钮要并联，停止按钮要串联。
5．常见的降压启动方法有四种：定子绕组串接电阻降压启动；自耦变压器降压启动；星—角降压启动；延边三角降压启动。
6．异步电动机作星—角降压启动时，每相定子绕组上的启动电压是正常工倍；启动电流是正常工作电流的 1/3 倍；启动转矩是正常工作转矩的 1/3 倍。
7．所谓制动，就是给电动机一个与转动方向相反的转矩使他迅速停转。
制动的方法一般有机械制动和电力制动两类。
8．当电动机切断交流电源后，立即在定子绕组的任意两相中通入直流电迫使电动机迅速停转的方法叫能耗制动。
9．三相异步电动机的调速方法有三种，一是改变电源频率调速，二是改变转差率调速，三是改变磁极对数调速。
10．使直流电动机反转的方法有电枢反接法和励磁绕组反接法两种。
11．电气设备的维修包括日常维护保养和故障检修两方面。
12．当电气设备发生故障后，切忌盲目随便动手检查。
在检修前，应通过问、看、听、摸来了解故障前后的操作情况和故障发生后出现的异常现象。
二、选择题1．双速电动机调速属于（C）调速方法。
A．变频 B．改变转差率 C．改变磁极对数2. 能够充分表达电气设备和电器的用途及线路工作原理的是（ A ）。
A．电路图 B．接线图 C．布置图3.熔断器的额定电流应（B）所装熔体的额定电流。
A．大于 B．大于或等于 C．小于4．机床电路中多采用（ C）系列熔断器作为短路保护。
A．RC1A B．RT0 C． RL15. 串励电动机采用电枢回路串联启动电阻的方法进行启动，目的是（ B ）。
A．增大启动转矩 B．限制启动电流 C．减小能量损耗6. 自动往返控制线路属于（ A ）。
中职电力拖动期末
电大附属职业技术学校2014年秋季单元测试14级《电力拖动》期末试卷班级：姓名：一、选择题（共20分，每题2分）。
1. 某一元器件的型号规格为HZ10－60/3中，60代表（）A、组合开关B、设计序号C、极数D、额定电流2、组合开关又称（）A、开启式负荷开关B、封闭式负荷开关C、转换开关D、限位开关3、某一规格的热继电器铭牌为：JR36—63/3D，其中D代表（）A、极数B、设计序号C、不带断相保护D、带断相保护4、一个额定电流等级的熔断器可以配用若干个额定电流等级的熔体，但要保证熔断器的额定电流值（）所装熔体的额定电流值。
A．大于。
B。
大于或等于。
C。
小于。
5、接触器的自锁触头是一对（）。
A.辅助常开触头B.辅助常闭触头C.主触头6、一般情况下，热继电器中热元件的整定电流为电动机额定电流的（）倍。
A.4～7B.0.95～1.05C.1.5～27、对有直接电联系的交叉导线的连接点（）。
A.只画小黑圆点B.不画小黑圆点C.可画小黑圆点也可不画小黑圆点8、电动机直接启动时的启动电流较大，一般为额定电流的（）倍。
A.1～3B.2～4C.4～79. 直流电动机的换向极作用是（）A电源换向B平衡电枢磁场C加大主磁通D变速10.从线圈得电到其触点延时动作的电器是（）A接触器B按钮开关C时间继电器D行程开关二、填空题(共15分，每空1分)。
一、根据下图填空1题图1、上图为电动机_______________ 控制电路。
2、QS为隔离开关，FU1与FU2为________，KM1称为正转接触器及线圈，KM2称为________转接触器及线圈，FR为________，SB1为________按钮，SB2为________按钮，SB3为反转按钮。
3、接通QS，按下SB2 , KM________线圈得电，主触头KM________接通，电动机正转，与SB2常开按钮并联的KM1起到________作用，SB2常闭按钮起到________作用，可以保证KM1线圈通电的情况下，KM2线圈________、KM2主触头不会________。
电机与拖动期末复习题.(DOC)
一、直流电机的回答问题1、直流电机有哪几种励磁方式？在各种不同励磁方式的电机里，电机的输入、输出电流和励磁电流有什么关系？答： 励磁方式有：⎪⎪⎩⎪⎪⎨⎧⎪⎩⎪⎨⎧他励复励并励串励自励1、直流电机的电枢电动势和电磁转矩的大小取决于哪些物理量，这些量的物理意义如何？答：电枢电动势n C E e a Φ= 其中，C e 是电机的电动势结构数apNC e 60=，它的大小决定于电枢绕组导体总根数N 、主磁极对数 p 及并联支路数2a ，Φ是每个极面下的磁通，n 是电机转速。
电磁转矩a M MI C T Φ=C T 是电机的电磁转矩结构常数，apNC Tπ2=，它的大小决定于电枢绕组导体总根数N 、主磁极对数p 及并联支路数 2a ，Φ复励 I a =I f+IU 并励 I a =I f +I I f =U/R f是每个极下的磁通，a I 是电枢电流。
1、如何判断直流电机运行于发电机状态还是运行于电动机状态？它们的功率关系有什么不同？答：用感应电动势和端电压的大小来判断。
当U E a >时为发电机状态，由原动机输入的机械功率，空载损耗消耗后，转换为电磁功率a a I E T =Ω⋅，再扣除电枢和励磁损耗后，以电功率UI 的形式输出；当U E a <时，为电动机运行状态，电源输入的功率UI ，扣除电枢和励磁铜耗后，转变为电磁功率Ω⋅=T I E a a ，再扣除空载损耗后，输出机械功率。
1、直流电动机为什么能不能直接起动？一般的他励直流电动机为什么不能直接起动？采用什么起动方法比较好？ 答：不能直接起动。
这是因为受到换向器的限制，起动瞬间电枢回路相当于短路，如不加以限制，电流太大会烧毁换向器，所以，直流电动机不允许直接起动。
通常采用电枢回路串电阻起动，或降压起动，以降压起动为最好。
因为降压起动时，可以实现无电流冲击，做到平滑、无级的连续起动，甚至可以做到恒力矩起动。
1、直流电机的衡量调速性能的好坏时，采用哪些指标，说明各项指标的意义。
电力拖动复习试题附答案解析

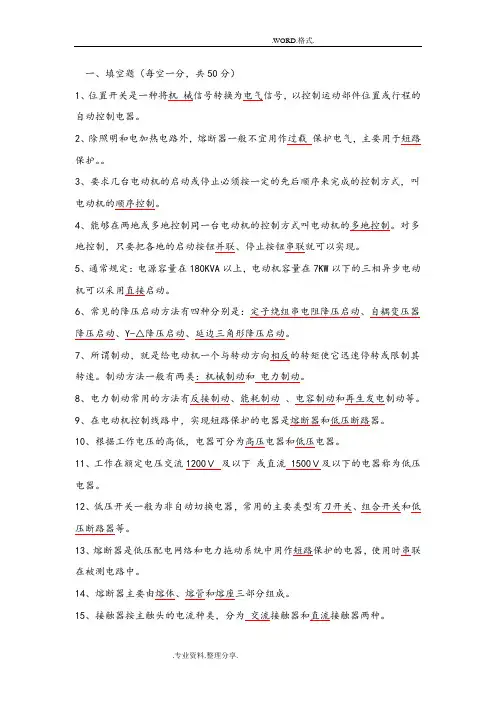

一、填空题（每空一分，共50分）1、位置开关是一种将机械信号转换为电气信号，以控制运动部件位置或行程的自动控制电器。
2、除照明和电加热电路外，熔断器一般不宜用作过载保护电气，主要用于短路保护。
3、要求几台电动机的启动或停止必须按一定的先后顺序来完成的控制方式，叫电动机的顺序控制。
4、能够在两地或多地控制同一台电动机的控制方式叫电动机的多地控制。
对多地控制，只要把各地的启动按钮并联、停止按钮串联就可以实现。
5、通常规定：电源容量在180KVA以上，电动机容量在7KW以下的三相异步电动机可以采用直接启动。
6、常见的降压启动方法有四种分别是：定子绕组串电阻降压启动、自耦变压器降压启动、Y-△降压启动、延边三角形降压启动。
7、所谓制动，就是给电动机一个与转动方向相反的转矩使它迅速停转或限制其转速。
制动方法一般有两类：机械制动和电力制动。
8、电力制动常用的方法有反接制动、能耗制动、电容制动和再生发电制动等。
9、在电动机控制线路中，实现短路保护的电器是熔断器和低压断路器。
10、根据工作电压的高低，电器可分为高压电器和低压电器。
11、工作在额定电压交流1200Ｖ及以下或直流 1500Ｖ及以下的电器称为低压电器。
12、低压开关一般为非自动切换电器，常用的主要类型有刀开关、组合开关和低压断路器等。
13、熔断器是低压配电网络和电力拖动系统中用作短路保护的电器，使用时串联在被测电路中。
14、熔断器主要由熔体、熔管和熔座三部分组成。
15、接触器按主触头的电流种类，分为交流接触器和直流接触器两种。
16、低压断路器应垂直安装，电源线接在上端，负载线接在下端。
17、交流接触器的触头按通断能力可分为主触头和辅助触头。
18、电路图一般分为电源电路、主电路和辅助电路三部分。
19、电磁抱闸制动器分为断电制动型和通电制动型两种。
20、三速异步电动机有两套定子绕组，第一套有七个出线端，可作△或YY 连接；第二套绕组有四个出线端，只作 Y 形连接。
电拖题目
《机械设备电气控制》综合复习资料一、选择题1．用于接通交流电机三相电的器件是。
A. 接触器；B. 中间继电器；C.时间继电器。
2．直流电机与交流电机相比具有等优点。
A. 调速性能好，体积小；B. 调速性能好，体积大；C. 调速性能差，体积小。
3．自动空气开关功能。
A. 具有短路保护和低电压保护；B. 仅具有短路保护；C. 仅具有低电压保护。
4．电气调速与机械调速相比具有等优点。
A. 机械结构简单，调速范围广；B. 机械结构复杂，调速范围广；C. 机械结构简单，调速范围窄。
5．在直流电动机控制线路中采用电流截止负反馈情况下产生的冲击电流。
A. 仅限制起动；B. 仅限制堵转；C. 既可限制起动，又可限制堵转。
6．选择熔断器时应考虑的核心技术参数是。
A. 熔断器的种类型；B.熔断器的额定电压；C. 熔断器的额定电流。
7．有转速负反馈的直流电机调速系统的调速范围比开环调速系统的调速范围。
A. 大；B. 小；C. 相同。
8．可用于改善直流电机调速系统动态特性最好的反馈控制方法是。
A. 电压负反馈；B. 电流截止负反馈；C. 电压微分负反馈。
9．在变频调速电路的设计中，当要求交流电动机的输出转矩恒定时，应使定子的电压随输入电压的的关系改变。
A.频率成正比；B. 频率的平方根成正比；C. 频率的平方成正比。
10．表示电气控制线路的工作原理，以及各电气元件的作用和相互关系的图是。
A. 电气设备接线图；B. 电气原理图；C. 电气设备安装图。
11．交流电机的星—三角转换起动控制电路的作用是实现。
A. 降电压起动；B. 升电压起动；C. 增加起动功率。
12．通常要求控制交流电机正、反转的接触器间具有功能。
A. 联锁；B. 自锁；C. 互锁。
13．可以实现交流电机自动循环控制的元器件是。
A. 形程开关；B. 自动空气开关；C. 按钮。
14．在采用动合按钮实现长动控制的电路中要求。
A. 一个接触器的动合触点与该按钮并联；B. 一个接触器的动断触点与该按钮并联；C. 一个接触器的动合触点与该按钮串联。
电拖复习题

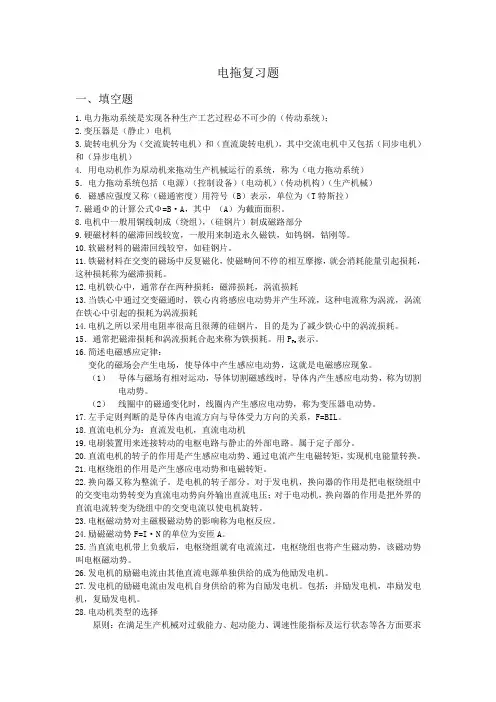

电拖复习题一、填空题1.电力拖动系统是实现各种生产工艺过程必不可少的（传动系统）；2.变压器是（静止）电机3.旋转电机分为（交流旋转电机）和（直流旋转电机），其中交流电机中又包括（同步电机）和（异步电机）4. 用电动机作为原动机来拖动生产机械运行的系统，称为（电力拖动系统）5．电力拖动系统包括（电源）（控制设备）（电动机）（传动机构）（生产机械）6. 磁感应强度又称（磁通密度）用符号（B）表示，单位为（T特斯拉）7.磁通Φ的计算公式Φ=B·A，其中（A）为截面面积。

8.电机中一般用铜线制成（绕组），（硅钢片）制成磁路部分9.硬磁材料的磁滞回线较宽，一般用来制造永久磁铁，如钨钢，钴刚等。
10.软磁材料的磁滞回线较窄，如硅钢片。
11.铁磁材料在交变的磁场中反复磁化，使磁畴间不停的相互摩擦，就会消耗能量引起损耗，这种损耗称为磁滞损耗。
12.电机铁心中，通常存在两种损耗：磁滞损耗，涡流损耗13.当铁心中通过交变磁通时，铁心内将感应电动势并产生环流，这种电流称为涡流，涡流在铁心中引起的损耗为涡流损耗14.电机之所以采用电阻率很高且很薄的硅钢片，目的是为了减少铁心中的涡流损耗。
15．通常把磁滞损耗和涡流损耗合起来称为铁损耗。
用P Fe表示。
16.简述电磁感应定律：变化的磁场会产生电场，使导体中产生感应电动势，这就是电磁感应现象。
（1）导体与磁场有相对运动，导体切割磁感线时，导体内产生感应电动势，称为切割电动势。
（2）线圈中的磁通变化时，线圈内产生感应电动势，称为变压器电动势。
17.左手定则判断的是导体内电流方向与导体受力方向的关系，F=BIL。
18.直流电机分为：直流发电机，直流电动机19.电刷装置用来连接转动的电枢电路与静止的外部电路。
属于定子部分。
20.直流电机的转子的作用是产生感应电动势、通过电流产生电磁转矩，实现机电能量转换。
21.电枢绕组的作用是产生感应电动势和电磁转矩。
22.换向器又称为整流子。
