超人配网设计一体化软件,独立自主的绘图控件(不会使客户牵涉到CAD正版的版权问题),有图模块,自动出杆塔组装图,导入CAD图、导入GPS数据、快捷设计、批量修改、集成了设计系统与概预算系统,设计成果可以生成工程信息、地形设置、土方计算、跨越设置,物料清单,最后一键出造价,大大提高了工作效率减少了误差性。

主要用途:1、线路成图及材料统计系统在线路工程图纸成图后,能够自动统计工程中所涉及的设备材料及工程量,出图及材料统计一体化,从而提高工作效率。

并一键操作出造价文件。

2、线路工程材料标准化和规范化系统提供了完备的材料库、设备库、材料模板库,有力的解决了以往线路设计存在的区域性差异,为配网线路设计工作标准化、规范化提供了支撑工具。

系统特点:1、软件系统功能的配置是完全基于配网设计的。

支持多种方式灵活(快捷设计、批量修改)、便捷的进行电杆、线路、杆塔等各种电力设备的绘制。

支持通过坐标、各种测量设备(导入CAD图、导入GPS数据)数据直接导入进行绘制、同时支持档距转角方式绘制。

涵盖中低高压、20kV,10 kV,0.4 kV等。

涵盖导线、架空线路、电缆、管井、隧道等。

2、为了快速出图,提高出图效率、开发了图形编辑模块,用于电力设备的快速批量绘制、编辑。

就是各种图元都是编辑好的,一次编辑、多次重复使用。

3、设置人性化。

各种设备新增、拆除、原有、线型,颜色,等权限都是放开的。

支持自定义、这样就根据咱们每个局的工作习惯灵活调整。

4、强大的报表统计功能。

各种关系的报表都可以出来。

含有工程统计,工作量所有的材料价格统计等,软件绘制与统计是同步同时进行的,在与现有工作模式不冲突的情况下可以快速把工程材料、工作量统计出来。

5、精准的计算统计功能、基于拓扑关系、自动关联典设材料库,支持各种方式进行统计。

框选、按照某一线路、某一工程、某一回路进行统计。

既满足各项工程概算提资要求,又能满足各个施工单位施工领料的需要。

6、自动标注各种设备信息、如长度、规格等。

10kV架空线路杆塔荷载及基础设计软件

10kV架空线路杆塔荷载及基础设计软件

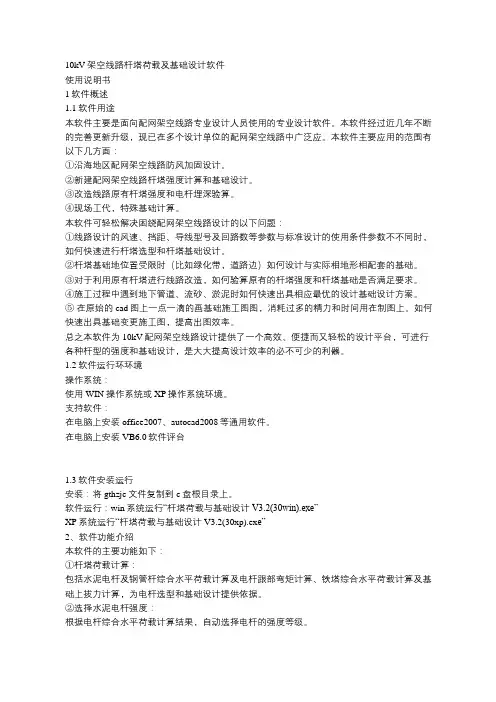

10kV架空线路杆塔荷载及基础设计软件使用说明书1软件概述1.1软件用途本软件主要是面向配网架空线路专业设计人员使用的专业设计软件。

本软件经过近几年不断的完善更新升级,现已在多个设计单位的配网架空线路中广泛应。

本软件主要应用的范围有以下几方面:①沿海地区配网架空线路防风加固设计。

②新建配网架空线路杆塔强度计算和基础设计。

③改造线路原有杆塔强度和电杆埋深验算。

④现场工代,特殊基础计算。

本软件可轻松解决困绕配网架空线路设计的以下问题:①线路设计的风速、挡距、导线型号及回路数等参数与标准设计的使用条件参数不不同时,如何快速进行杆塔选型和杆塔基础设计。

②杆塔基础地位置受限时(比如绿化带,道路边)如何设计与实际相地形相配套的基础。

③对于利用原有杆塔进行线路改造,如何验算原有的杆塔强度和杆塔基础是否满足要求。

④施工过程中遇到地下管道、流砂、淤泥时如何快速出具相应最优的设计基础设计方案。

⑤在原始的cad图上一点一滴的画基础施工图图,消耗过多的精力和时间用在制图上。

如何快速出具基础变更施工图,提高出图效率。

总之本软件为10kV配网架空线路设计提供了一个高效、便捷而又轻松的设计平台,可进行各种杆型的强度和基础设计,是大大提高设计效率的必不可少的利器。

1.2软件运行环环境操作系统:使用WIN 操作系统或XP操作系统环境。

支持软件:在电脑上安装office2007、autocad2008等通用软件。

在电脑上安装VB6.0软件评台1.3软件安装运行安装:将gthzjc文件复制到c盘根目录上。

软件运行:win系统运行“杆塔荷载与基础设计V3.2(30win).exe”XP系统运行“杆塔荷载与基础设计V3.2(30xp).ex e”2、软件功能介绍本软件的主要功能如下:①杆塔荷载计算:包括水泥电杆及钢管杆综合水平荷载计算及电杆跟部弯矩计算、铁塔综合水平荷载计算及基础上拔力计算,为电杆选型和基础设计提供依据。

②选择水泥电杆强度:根据电杆综合水平荷载计算结果,自动选择电杆的强度等级。

配网线路典型设计

配网线路典型设计

配网线路典型设计配网线路典型设计是基于自主CAD平台开发,配网线路典型设计吸收了基层配网设计人员的要求以及各省的标准设计为基础进行开发并采用最新C/S架构可以实现协同设计、权限管理;同时有助于规范设计、提高工作效率并实现配网设计及造价成果的生成,最终实现配网管控一体化。

编制依据:1.《中国南方电网公司10kV配网典型设计 2011年版线路部分》2.《湖南省电力公司农网10kV及以下配网工程通用设计》2010版3.《江西省农网工程标准设计》4.《江苏省农网工程标准设计》5.《河北省农网工程标准设计》6. 20kV及以下配电网工程预算定额(2009)7. 配网材料2009价8. 其他省份的设计标准正在更新中.....适用范围:10kV及以下电压等级的架空线路、电缆敷设设计,电力管井、路灯线路,配电室等业务。

使用对象:承担10kV及以下电压等级设计的供电局市、区、县设计室;施工单位;承担线路检修维护任务的线路工区、农电工区等。

配网线路典型设计在规范配网设计、提高效率、缩短设计周期、降低工程造价等方面起到了很好的作用,是城网、农网改造、建设新农村的强有力工具。

结合目前各省制定的典型设计,将其镶嵌在软件中作为样例在设计中使用,再结合实际工程进行适当和必要的调整,从而形成规范的合格的设计成果。

软件应用计算机辅助设计技术、组件技术对配电工程设计过程进行辅助及指导,设计人员通过绘制线路图,选择相关杆型,插入组装图,软件就能自动形成各种设计成果,如:杆塔明细表、工程量统计表、设备和材料明细表、配电线路和小区电缆设计、断面图、预算文件等。

系统特点:1. 软件系统功能的配置是完全基于配网线路典型设计的。

支持多种方式灵活(快捷设计、批量修改)、便捷的进行电杆、线路、杆塔等各种电力设备的绘制。

支持通过坐标、各种测量设备(导入CAD图、导入GPS数据)数据直接导入进行绘制、同时支持档距转角方式绘制。

涵盖中低高压、20kV,10 kV, kV等。

10kv配电工程设计手册

10kv配电工程设计手册

10kv配电工程设计手册摘要:1.工程量计算小程序的概述2.工程量计算小程序的数量3.工程量计算小程序的应用场景4.工程量计算小程序的优势5.工程量计算小程序的发展前景正文:【工程量计算小程序的概述】工程量计算小程序是一款专门用于计算各类工程量的软件工具,它可以帮助用户快速、准确地完成工程量的计算工作,大大提高了工程量计算的效率。

工程量计算小程序具有简单易用、功能齐全、计算精确等优点,因此在建筑、装修、市政、水利等工程领域得到了广泛的应用。

【工程量计算小程序的数量】目前,市面上有103 个工程量计算小程序,涵盖了建筑、装修、市政、水利等多个工程领域。

这些小程序不仅功能各异,而且针对不同的工程需求提供了专业的计算公式和方法,可以满足各种工程量计算的需求。

【工程量计算小程序的应用场景】工程量计算小程序可以在以下几个场景中应用:1.建筑工程:包括土建、安装、装修等各类建筑工程量计算;2.市政工程:如道路、桥梁、给排水等市政基础设施工程量计算;3.水利工程:如水库、河道、灌溉等水利设施工程量计算;4.其他工程:如园林景观、环保、能源等其他工程领域的工程量计算。

【工程量计算小程序的优势】工程量计算小程序具有以下几个优势:1.提高计算效率:工程量计算小程序可以自动完成复杂的计算过程,大大提高了工程量计算的效率;2.计算精确:小程序内置了专业的计算公式和方法,可以确保计算结果的准确性;3.功能齐全:工程量计算小程序涵盖了各类工程量的计算需求,用户可以根据需要选择合适的小程序进行计算;4.使用便捷:工程量计算小程序操作简单,用户只需输入相关参数即可完成计算。

【工程量计算小程序的发展前景】随着科技的不断发展,工程量计算小程序在未来将具有更广阔的发展前景。

未来,工程量计算小程序将更加智能化、便捷化,可以为用户提供更加专业、高效的工程量计算服务。

面向对象10kV级配电变压器优化设计软件开发

面向对象10kV级配电变压器优化设计软件开发

27作者简介:袁中华(1972- ),男,硕士研究生,研究方向为变压器优化设计和现代智能仿生算法及其应用。

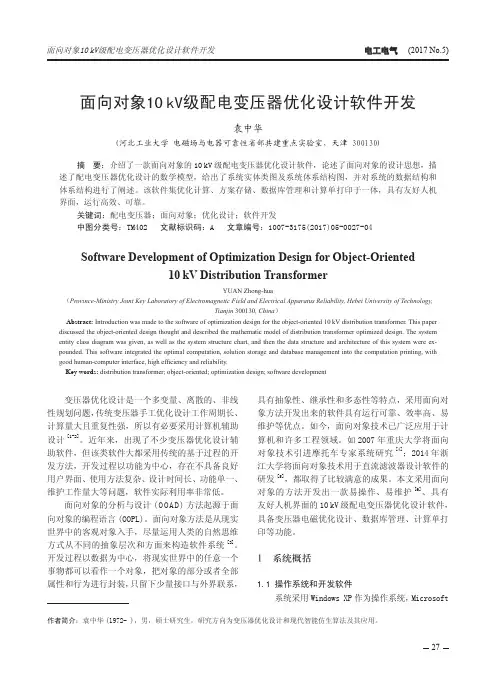

面向对象10kV级配电变压器优化设计软件开发袁中华(河北工业大学 电磁场与电器可靠性省部共建重点实验室,天津 300130)摘 要:介绍了一款面向对象的10kV 级配电变压器优化设计软件,论述了面向对象的设计思想,描述了配电变压器优化设计的数学模型,给出了系统实体类图及系统体系结构图,并对系统的数据结构和体系结构进行了阐述。

该软件集优化计算、方案存储、数据库管理和计算单打印于一体,具有友好人机界面,运行高效、可靠。

关键词:配电变压器;面向对象;优化设计;软件开发中图分类号:TM402 文献标识码:A 文章编号:1007-3175(2017)05-0027-04Abstract: Introduction was made to the software of optimization design for the object-oriented 0kV distribution transformer. This paper discussed the object-oriented design thought and described the mathematic model of distribution transformer optimized design. The system entity class diagram was given, as well as the system structure chart, and then the data structure and architecture of this system were ex-pounded. This software integrated the optimal computation, solution storage and database management into the computation printing, with good human-computer interface, high efficiency and reliability.Key words: distribution transformer; object-oriented; optimization design; software developmentYUAN Zhong-hua(Province-Ministry Joint Key Laboratory of Electromagnetic Field and Electrical Apparatus Reliability, Hebei University of Technology,Tianjin 00 0, China )Software Development of Optimization Design for Object-Oriented10kV Distribution Transformer变压器优化设计是一个多变量、离散的、非线性规划问题,传统变压器手工优化设计工作周期长、计算量大且重复性强,所以有必要采用计算机辅助设计[1-2]。
