塑壳断路器选型标准

施耐德-塑壳断路器快速选型手册

当和电动机启动器组合使用时，Compact NSE 断路器对电缆和启动器提供短路保护，配有电子脱扣器时， Compact NSE 断路器可对电缆、启动器、电动机提供过载保护。 Compact NSE 断路器特有的限流能力确保了与启动器的 2 类配合，符合 IEC60947-4-1标准。
Compact NSE 系列中不同规格的断路器被设计用于特殊需求的机器设备 p 符合 IEC60947-2 p 对过载和短路的保护 p 明确的触头指示 p 可安装在普通和专用的箱体内。
630 750 8 690(2) N 70 35 32 28 22 10(2) 35(5)
■
A 12000 4000
S 85 50 42 30 22 10(2) 50(5)
H 100 70 65 50 35 20(2) 70(5)
热-磁
热-磁
电子
■
■
■
■
■
■
-
-
-
-
■
■
■
■
■
■
■
■
-
■
■
■
■
■
■
■
■
附加的接地故障保护，避免在安装过程中因绝缘故障导致的人身、财产的损失。通过断路器，接地故障保护可由以下提供: p 增加漏电模块 p 使用 Vigirex 和专用互感器。
5
功能和特性
选型指南
Compact NSE 塑壳断路器选型 (配电保护) 100~630A
选型指南
NSE 250
N
3P
250
P
MX
状态电气测量(电流、电压、功率、电能) 状态控制电气系数测量 (电流、电压)
端子扩展和延伸端子罩盖相间隔板固定前连接 3P / 4P 固定前连接 3P / 4P

塑壳断路器选型要素和注意事项

塑壳断路器选型要素和注意事项断路器按构造分类有万能式、塑料外壳式，其中塑壳断路器适用于额定电压690V，频率50/60Hz，额定电流16至1600A的配电系统或做变压器，电动机，电容器等的保护设备用。

主要起到分配电能，做各支路及用电设备的过载，短路，漏点及欠电压保护，也可用于线路及用电设备的不频繁转换用。

其广泛应用于工农业、交通、矿山、民用建筑和国防等部门，对电力的传输和分配、电路的控制与保护起很大作用，是一种使用量大，面广的产品。

由于使用者对塑壳断路器的特性和技术要求了解不深或不全面，有些概念容易互相混淆，在实际应用中就经常出现一些偏失和误解。

本文对用户在选择和使用塑壳断路器时需要注意的个重要参数开展了详细的介绍，以帮助用户合理选择使用塑壳断路器。

一、塑壳断路器选型需注意的5大重要参数1、断路器壳架等级断路器壳架等级额定电流是指基本尺寸一样的框架和塑料外壳中能装的最大脱扣器的额定电流。

断路器额定电流是指断路器中的脱扣器能长期通过的电流，又称断路器脱扣器额定电流。

同一系列中有多种壳架等级额定电流，同一壳架等级额定电流中又有多种额定电流。

例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流，而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流;225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A额定电流。

DZ20—100和DZ20—225两种壳架等级中都有100A额定电流，但断路器体积外形和分断能力不一样，因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。

额定电流分级是按(1.25)优先系数来选择的：一方面是符合和满足最大线路和电器元件额定电流的需要;另一方面是为了标准化，以取得最正确的使用导线及加工的效益。

因此它所规定的级别是：3(6)、8、10、12.5、16，20、25、32、40、50、63、80，100、125、160、200、250、315、400A等。

塑壳断路器的选用

塑壳断路器的选用1.引言塑料外壳式断路器以下简称MCCB ，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。

随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。

这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。

实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。

然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。

选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB 没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。

为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。

2.断路器的常用基本相关符号其合义及相互之间的关系Inm——断路器壳架等级电流 A ，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。

In——断路器的额定电流 A ，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。

Ir1——断路器的长延时整定电流 A ，它所指的含义是该断路器的过载保护脱扣器所整定的电流值。

人民电器 RDM5系列塑料外壳式断路器选型说明书

RDM5系列塑料外壳式断路器044选型指南产品概述RDM5系列塑料外壳式断路器主要用于交流50Hz ，额定绝缘电压1000V ，额定工作电压690V 及以下，额定电流至2000A 以下的配电网络中，用来分配电能和保护线路及电源设备免受过载、短路和欠电压等故障的损坏。

其中额定电流630A 及以下的断路器亦可作为保护电动机之用正常情况下，断路器可分别作为线路的不频繁转换及电动机的不频繁起动之用。

断路器具有隔离功能，采用符号“ ”表示。

产品符合：GB/T 14048.2，IEC 60947-2 标准。

注：1.RDM5-125/160/250/630可做S 型分断;2.250壳架及以下且L/M 分断有2极产品;3.RDM5-125S 、RDM5-160S 、RDM5-250S 产品无法安装附件,需配置附件可选L/M/H 分断类型；4.产品需零飞弧时，下单需特殊说明;5.RDM5-63L/M 、RDM5-125L 仅提供固定式板前接线。

四级断路器“N ”极类型表1□报警开关 ■辅助开关 ●分励脱扣器 ○欠电压脱扣器 →引线方向手柄左面安装右面安装045附件代号表2注：(所有内部附件除欠电压脱扣器、DC24V 分励脱扣器为端子出线，其他附件均为引出线,线长500mm)1. RDM5-63、RDM5-125RDM5-160 、RDM5-250 二极产品仅提供：08、10、20、02、30 、28,且安装位置仅能右装；2.RDM5-125S 、RDM5-160S 、RDM5-250S 产品无法安装附件；3.附件代号08、10、20若更改安装位置及引线方向，请订货时注明；4.RDM5-1250/2000，DC24V 分励脱扣器为引出线，线长500mm 。

；、面板释义商标手柄CCC认证标识技术参数中盖底座脱扣按钮RDM5系列塑料外壳式断路器046产品结构□ 污染等级：3级□ 使用环境温度：周围空气温度为-5℃～+40℃，24h 的平均值不超过+35℃;□ 空气相对湿度：在周围空气温度为+40℃时不超过50%；在较低的温度下可以有较高的相对湿度；例如最湿月的平均最大相对湿度为90%，同时该月的平均最低温度为+20℃，对由于温度变化偶尔产生的凝露应采取处理措施。

塑壳断路器的选型必备

型号
额定电流In(A)
CM2 CM2Z CM2
6
9）
,10,16,20,25,32,40,50,63
16,20,25,32,40,50,63,80,100, 125 32,63,125
125,140,160,180,200,000 225 (0.8-0.9-1.0)In 225(125~225) 3 3 4 8000 AC400 ≯50(0)4) 3 4
AC800
AC800
AC800
70 50 8000 20000 40000
85 70
50 50
70 70 7500 10000 20000
2)
107 142 107 142 165 85
150
150 198 150 198 257 110
外形尺寸(㎜)
注： 1) CM2Z整定电流连续可调。 2) 根据GB14048.1，术语“寿命”表示电器在修理或更换部件前能完成的操作循环次数的概率。 3) 选装高为5mm的零飞弧罩，实现零飞弧。 4) 选装高为6mm的零飞弧罩，实现零飞弧。 5) 选装高为10.5mm的零飞弧罩，实现零飞弧。 6) 选装高为11.5mm的零飞弧罩，实现零飞弧。 7) CM2Z-400的额定短时耐受电流Icw(1s)＝5kA。 8) CM2Z-630的额定短时耐பைடு நூலகம்电流Icw(1s)＝8kA。 9）CM2-63中63A规格无过载保护。
225,250,315,350,400 400 (0.8-0.9-1.0)In 400(200~400) 3 3 4 8000 AC400 ≯100(0)5) 3
(0.8-0.9-1.0)In
(0.8-0.9-1.0)In 32(16~32),63(32~63),125(63 ~125)

塑壳断路器如何选型

摘要：介绍了用户在使用塑壳断路器时容易出现的问题，及怎样正确选择和使用断路器。

关键词：断路器；选择；合理使用；问题1概述塑壳断路器广泛应用于工农业、交通、矿山、民用建筑和国防等部门，对电力的传输和分配、电路的控制与保护起很大作用，是一种使用量大，面广的产品。

由于使用者对塑壳断路器的特性和技术要求了解不深或不全面，有些概念容易互相混淆，在实际应用中就经常出现一些偏失和误解。

本文对用户在选择和使用塑壳断路器时容易出现的问题做一介绍，以帮助用户合理选择使用塑壳断路器。

2断路器壳架等级断路器壳架等级额定电流是指基本尺寸相同的框架和塑料外壳中能装的最大脱扣器的额定电流。

断路器额定电流是指断路器中的脱扣器能长期通过的电流，又称断路器脱扣器额定电流。

同一系列中有多种壳架等级额定电流，同一壳架等级额定电流中又有多种额定电流。

例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流，而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A 额定电流。

DZ20—100和DZ20—225两种壳架等级中都有100A额定电流，但断路器体积外形和分断能力不相同，因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。

额定电流分级是按(1.25)优先系数来选择的：一方面是符合和满足最大线路和电器元件额定电流的需要；另一方面是为了标准化，以取得最佳的使用导线及加工的效益。

因此它所规定的级别是：3(6)、8、10、12.5、16，20、25、32、40、50、63、80，100、125、160、200、250、315、400A等。

由于此规定，当线路计算负载为90A时，则只能选100A规格，因此在一定程度上影响它的保护性能。

脱扣器电流整定值是指脱扣器调整到动作电流值。

塑壳断路器选型标准

塑壳断路器选型标准塑壳断路器是一种常见的电气设备，广泛应用于家庭、工业和商业领域。

正确选择适合的塑壳断路器对于电气系统的安全和稳定运行至关重要。

在选择塑壳断路器时，需要考虑诸多因素，包括额定电流、额定电压、短路保护能力、使用环境等。

本文将就塑壳断路器的选型标准进行详细介绍，以帮助读者正确选择适合的塑壳断路器。

首先，额定电流是选择塑壳断路器的关键因素之一。

额定电流是指断路器在额定工作条件下能够正常运行的最大电流值。

在选择塑壳断路器时，需要根据实际负载电流大小来确定断路器的额定电流。

一般来说，额定电流应略大于实际负载电流，以确保断路器能够正常工作并具有一定的过载能力。

其次，额定电压也是选择塑壳断路器的重要考量因素。

额定电压是指断路器能够正常工作的最大电压值。

在选择塑壳断路器时，需要根据电气系统的额定电压来确定断路器的额定电压。

断路器的额定电压应与电气系统的额定电压相匹配，以确保断路器能够正常工作并具有一定的耐压能力。

此外，短路保护能力也是选择塑壳断路器的重要考量因素之一。

短路是电气系统中常见的故障之一，能够迅速准确地切断短路故障电流对于保护电气设备和人身安全至关重要。

在选择塑壳断路器时，需要考虑其短路保护能力，确保其能够在短路故障发生时迅速切断电路，以保护电气设备和人身安全。

最后，使用环境也是选择塑壳断路器的重要考量因素之一。

不同的使用环境对于塑壳断路器的要求也不同。

例如，在潮湿、腐蚀或高温环境中，需要选择具有防水防潮、防腐蚀或耐高温性能的塑壳断路器，以确保其能够在恶劣环境中正常工作。

综上所述，正确选择适合的塑壳断路器对于电气系统的安全和稳定运行至关重要。

在选择塑壳断路器时，需要考虑诸多因素，包括额定电流、额定电压、短路保护能力、使用环境等。

希望本文所述的塑壳断路器选型标准能够帮助读者正确选择适合的塑壳断路器，确保电气系统的安全和稳定运行。

塑壳断路器的选用

塑壳断路器的选用1.引言塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。

随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。

这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。

实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。

然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。

选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。

为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。

2.断路器的常用基本相关符号其合义及相互之间的关系Inm——断路器壳架等级电流A，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。

In——断路器的额定电流A，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。

Ir1——断路器的长延时整定电流A，它所指的含义是该断路器的过载保护脱扣器所整定的电流值。

选择塑壳断路器的十大方法

选择塑壳断路器的十大方法塑壳式低压断路器为低压三相四线制220/380V 电路的过载、短路保护电器，由于它的分断能力一般比万能式断路器低，故宜作为低压电路和电动机的第二、三、四级保护装置；又因其辅助触头对数较少，不宜做自动操作保护电器，或只能做一次性远方开断电路。

低压断路器做保护电器，从主断路器至末端不宜超过四级，否则失去选择性。

额定电流In电流等级一般不可调节，每一个壳架额定电流Inm有固定级差的断路器额定电流In与之配套，以DZ20Y 型Inm=100A 为例，In有16A、20A、32A、40A、50A、63A、80A、100A 8 个等级，但也必须Inm>In>Ib。

低压侧第二、三级断路器设计选型，还应注重该配电系统的短路电流Id；断路器分断能力；配电线路或电动机可能的超载运行；大功率重负载电动机的频繁启动及反接制动；断路器工作环境温度等诸多不利于安全可靠运行的因素。

一般断路器壳架额定电流Inm确定后，In宜比线路计算电流选大一级的，还应考虑上下级断路器额定电流In的过电流保护脱扣器时间/电流特性及选择性，在塑壳式低压断路器设计选型时，应考核的技术指标有：①额定电压：AC240V、AC400V、AC415V、AC500V、AC690V,DC250V。

②断路器壳架额定电流Inm：各种品牌系列的额定电流等级不同，必须详细阅读欲选品牌的技术资料后再选用。

③断路器额定电流In：各种品牌系列的额定电流等级不同，必须按所设计的配电线路负载电流或电动机功率及欲选产品的技术资料对应选定。

④额定运行分断能力Ics：一般断路器产品档次高即分断能力大，需根据供电负荷级别和建筑物类别及资金承受能力选定，以分断能力大者为优质品。

⑤额定极限分断能力Icu：Icu等于Ics的0.5～1 倍，即经过极限值分断后不再重复使用。

⑥额定短时耐受电流Icw：在1s 时间内耐受的过载电流，不影响断路器继续使用。

⑦极数：各系列产品的极数不一样，一般为2～4 极。

塑壳断路器选型原则

塑壳断路器选型原则
1.额定电流：选择塑壳断路器时应根据电路的额定电流来确定断路器的额定电流，确保其能够承受电路的负荷。

一般来说，断路器的额定电流应该略大于电路的额定电流，以免断路器过载。

2. 短路能力：短路能力是指断路器在短路时能够承受的最大电流。

选择断路器时应根据电路的短路电流来确定断路器的短路能力，确保其能够承受电路的短路电流，防止短路发生时断路器被烧毁。

3. 极数：极数是指断路器的电极数量，一般有单极、双极、三极等。

选择断路器时应根据电路的极数来确定断路器的极数，以确保其能够与电路兼容。

4. 动作特性：动作特性是指断路器的断电时间与故障电流之间的关系。

根据不同的应用场景，可以选择不同的动作特性的断路器，例如短路保护、过载保护等。

5. 使用环境：断路器在使用时需要考虑环境因素，如温度、湿度等。

在选择断路器时，应根据使用环境来确定断路器的防护等级和材料，以确保其能够适应不同的使用环境。

- 1 -。

【精】解读塑壳式断路器的特性／认证标准／选用原则

【精】解读塑壳式断路器的特性／认证标准／选用原则开工啦，开工啦，这一眨眼年就这么过去了，小编再次祝愿大家在猴年事业蒸蒸日上，阖家幸福。

过年期间看到有几位电工伙伴给小编留了希望了解的专业性内容，这种无时无刻不忘学习提高的楷模值得小编学习了，这不立刻抓到了我们的电力智囊团大叔（我们还在休假呢～～）整理了几篇接下去会跟伙伴们一起分享。

今天先安排发布关于塑壳式断路器解读，请大家接着往下看。

1塑壳式断路器的主要特性1.1额定极限短路分断能力Ic 断路器的分断能力指标有两种：额定极限短路分断能力4U和额定运行短路分断能力Ics。

Ics作为一个特性参数，并非只简单考虑断路器的分断能力，而是作为一种分断指标，即分断几次短路故障后，还能保证其正常工作。

对塑壳式断路器而言，应有足够的Icu，能够分断短路电流使开关跳闸。

按规定塑壳式断路器的Ics只要大于25%Icu就算合格。

而目前市场上断路器的Ics大多数在(50％—75%)Icu之间，所以对供电要求不高的配电系统，只须考虑Icu。

1.2限流分断能力限流分断能力是指断路器短路跳闸时限制故障电流的能力。

断路器发生短路时、触头快速打开产生电弧，相当于在线路中串入1个迅速增加的电弧电阻，从而限制了故障电流的增加。

断路器断开时间越少，Ics就越接近Icu，限流效果就越好，也可大大降低短路电流引起的电磁效应、电动效应和热效应对断路器和用电设备的不良影响，延长断路器的使用寿命。

1.3短路保护短路保护就是短路瞬时跳闸。

要注意在负荷变化后及时调整保护的整定值，防止整定值过小频繁跳闸影响供电质量，或整定值过大使线路和设备得不到有效保护。

1.4过载延时保护过载延时保护是指负荷电流超过设备的限定范围有烧毁设备的危险，保护装置能在一定时间内切断电源。

过载有个热量积累的过程，保护动作不需要过于迅速。

对于短时过电流，保护不应该动作。

1.5隔离功能隔离功能就是要求断路器断开后的泄漏电流不致对人身和设备产生危害。

塑壳断路器1

10KA
D3 C45N
结论: 级联技术可以使得分断能力大大低于其安装处预期短路电流的断路器可以在正常分断的条件下运行.
施耐德电器公司－ABT产品培训教材－ZXF
23
E37960
Compact NS
有选择性的级联
Compact NS 的配合
无选择性的级联
I B
I A 5 0 k A
A
BP B
P A
Compact 系列产品
一般特性
KA
160
150
150
150
140
120
100
80
70
70
70
70
70
60
50
45
40 36
25
20
0
NS80
NS100 NS160/250 NS400/630 NS800/1250
施耐德电器公司－ABT产品培训教材－ZXF
E37951
=N =H =L
9
Compact NS
15 5/1 15 5/1 15 5/1 15 5/1 15 5/1155/1 15 5/1155/11 55/1155/1155/11 55/1 15 5/1155/1 15 5/1 25 0/2 2
15 5/1 15 5/1 15 5/1 15 5/1 15 5/1155/1 15 5/1155/11 55/1155/1155/11 55/1 15 5/1155/1 25 0/20/2 2
在承受门限电流的电动力之后：能量选择性
17
Compact NS
选择性
新系列
产品：
工具：
1 个标准的脱扣器
1 个简单的原则。

塑壳断路器如何选型

为了满足不同用户需要，现在国内许多断路器生产厂家，对于同一壳架等级额定电流的短路分断能力分为不同级别，例如常熟开关厂CM1—100分为C基本型(25～35kA)、L标准型(35～50kA)、M较高分断型(50～75kA)、H高分断型(85～100kA)。

用户在选用时，要符合断路器的极限短路分断能力，线路预期短路电流就能满足要求，不必人为地加上保险系数，以免造成浪费。

额定运行短路分断能力的值可为额定极限短路分断能力的25％、50％、75％、100％，大多数断路器是50％～75％，极个别的有100％(Ics＝Icu)，如法国施耐德的梅兰日兰公司的NS产品。

5附件功能附件作为断路器功能的派生和补充，为断路器增加了控制手段和扩大保护功能，是断路器不可分割的一个重要部分，主要包括辅助触头、报警触头、分励脱扣器、欠电压脱扣器、电动操作机构、外部转动操作手柄等附件。

1)辅助触头主要用于断路器分、合状态显示但无法显示是否故障脱扣，接在断路器的控制电路中，塑壳断路器壳架等级额定电流100为单断点转换触头，225及以上为桥式触头结构，约定发热电流3A；壳架等级额定电流400及以上可装两常开、两常闭，约定发热电流为6A。

2)报警触头主要用于断路器的负载出现过载、短路或欠电压等故障时而自由脱扣。

报警触头的工作电流是：AC380V、0.3A、DC220V、0.15A，一般不会超过1A，而发热电流可以是1～2.5A范围。

3)分励脱扣器是一种远距离操纵分闸的附件，它的电压可与主电路电压无关，分励脱扣器是短时工作制，线圈通电时间一般不能超过1s，否则线圈会烧毁。

塑壳断路器为防止线圈烧毁，在分励脱扣器线圈串联一个微动开关，当分励脱扣器通电，衔铁吸合，微动开关从常闭状态转换成常开，由于分励脱扣器电源的控制线路被切断，即使人为地按住按钮，分励线圈始终不再通电。

避免了线圈烧损情况的产生，当断路器再扣合闸后微动开关重新处于常闭位置。

分励脱扣器有多种控制电压和不同电源频率，可供不同场合，不同电源选用。

NSX塑壳断路器选型表

联接方式 FC: 板前方式(可不标) RC: 板后联接多种联接附件可选取详见样本
测量及通信方案详见下面说明
பைடு நூலகம்
NSX
100 N MIC5.2A 100
3P
F FC 附件 + COM4
壳架电流规格 100 160 250 400 630
分断能力可选 F: 36kA N: 50kA H: 70kA S: 100kA L : 150kA R: 200KA
MX/MN分励/失压线圈 OF/SD/SDE/SDV多功能辅助开关 MT电动操作机构 ME/MB/MH漏电保护模块 ERH/RH FDM柜门显示单元 SDx故障分类指示附件漏电模块：
EL：脱扣 ELA：只报警不脱扣 IFE1智能网关 I/O输入输出模块
6-5
脱扣器额定电流
极数可选 3P(可不标) 4P
安装方式 F: 固定式(可不标) P: 插入式 D: 抽出式
HB1: 75KA (@690Vac) HB2: 100KA (@690Vac)
举例: 欲选择一 3 极出线开关，额定电压 380V，最大工作电流为 210A，计算短路电流为 20kA，固定式，板前接线。可选: NSX250 F MIC2.2 250 3P FFC 或；NSX250 F MIC5.2E 3P FFC
Compact NSX塑壳断路器选型表 (适用于配电保护)
脱扣器类型热磁脱扣单元TM: (用于 NSX100, 160, 250) 电子脱扣单元: MIC2.2, MIC5.2A, MIC5.2E, MIC6.2A,
MIC6.2E(用于NSX100,160,250) MIC2.3,MIC5.3A,MIC5.3E,MIC6.3A, MIC6.3E,(用于NSX400,630)

塑壳断路器如何选型

塑壳断路器如何选型首先，塑壳断路器的选型主要涉及以下几个方面：1.额定电压：塑壳断路器应具备与电气系统相匹配的额定电压，通常为直流或交流电压。

根据系统电压的大小选择相应的塑壳断路器。

2.额定电流：根据系统中电气设备的负载电流和短路电流选择断路器的额定电流。

需要考虑系统中的正常负载以及可能出现的故障电流，确保断路器能够承受系统中的最大负载和故障电流。

3.动作特性：根据对系统运行的保护要求选择合适的断路器动作特性。

常见的动作特性有过载保护、短路保护和地故障保护。

根据系统的负载特性和短路电流特性选择相应的断路器。

4.极数和极性：根据系统的电缆布置和接线要求选择适当的断路器极数和极性。

5.使用环境条件：根据安装断路器的环境条件选择适当的外壳等级和防护等级。

例如，如果断路器在潮湿环境中使用，应选择具有防潮性能的外壳。

6.断路器类型：根据系统的特殊要求选择适当的类型，如空气型断路器、真空型断路器和充油型断路器等。

选型步骤如下：步骤1：收集相关信息。

了解电气系统的基本信息，包括系统电压、额定电流、故障电流、最大负载以及系统中的负载特性和短路电流特性等。

同时了解安装环境，包括温度、湿度和海拔等等。

步骤2：确定需求。

根据电气系统的要求和保护需要，明确所需的动作特性、额定电流和额定电压等。

步骤3：选择断路器类型。

根据系统要求和可用的选项，选择适当的断路器类型，如空气型断路器、真空型断路器或充油型断路器等。

步骤4：计算额定电流。

根据实际负载和短路电流计算系统中断路器的额定电流。

需要考虑正常负载和可能出现的故障电流。

步骤5：根据选择的断路器类型和系统需求，从产品手册或制造商提供的技术资料中确定合适的技术参数，如断路器的外形尺寸、额定电流范围、动作特性和保护性能等。

步骤6：比较和评估。

将获得的断路器参数进行比较和评估，选择符合要求且适合系统的断路器。

步骤7：进行额定电流和额定电压的校验，确保所选断路器满足系统的要求。

最后，进行选型前应注意以下几点：1.了解国家和地区的标准和规范，确保选择的断路器符合相应的标准要求。

发电厂中塑壳断路器的选型方法及需要注意的问题

收稿日期:2007-01-25作者简介:陈　浪(1979-),男,广东湛江人,助理工程师,学士,主要从事火力发电厂的设计工作,E -mail :chenl8@ 。

发电厂中塑壳断路器的选型方法及需要注意的问题陈　浪(广西电力工业勘察设计研究院,南宁　530023)摘　要:文章介绍了如何结合塑壳断路器的主要技术参数合理选择和使用塑壳断路器的具体方法,并就选型过程中应该满足的具体要求作了阐述。

提出了塑壳断路器在选型过程中应注意的几个问题,例如塑壳断路器适用范围的区分、额定极限短路分断能力和额定运行短路分断能力的区别以及断路器的保护选择性配合等。

关键词:塑壳断路器;选型;注意事项;发电厂中图分类号:TM561 文献标识码:B 文章编号:1001-408X (2007)02-0081-031　前言塑壳断路器是发电厂厂用电低压配电装置中使用最广泛的一种保护电器。

在使用塑壳断路器时,如果对其技术性能、使用环境条件了解不清,或对低压配电系统中断路器的要求掌握不够,往往造成浪费或事故频发。

塑壳断路器使用量大面广,若选用了不合适的类型,造成的损失是非常惨重的。

塑壳断路器一般适用于交流50Hz 、额定电压690V 以下、额定电流16～1600A 的电路中,可以做配电系统输入和输出断路器用,也可以作为电动机、变压器、电容器等的保护设备用。

在正常情况下,断路器可分别作为线路的不频繁转换及电动机的不频繁起动用。

配电用断路器在配电网络中用来分配电能,作为线路及电源设备的过载、短路和欠电压保护。

保护电动机用断路器在配电网络中可用作鼠笼型电动机的起动和运转中分断及其过载和短路保护。

断路器按照其额定极限分断能力I cu 的高低分为经济型、标准型、高分断型、极高分断型等。

笔者根据塑壳断路器的常用电气参数,结合在设计过程中的体会总结塑壳断路器的选用方法。

2　塑壳断路器的选型根据塑壳断路器几个主要技术参数,我们在设计选型时,通常按照以下的步骤选择塑壳断路器。

如何合理选择和使用塑壳断路器

如何合理选择和使用塑壳断路器摘要：介绍了用户在使用塑壳断路器时容易出现的问题，及怎样正确选择和使用断路器。

关键词：断路器；选择；合理使用；问题How to Select and Use Molded Circuit Breaker ReasonablyTIAN Yu—fang1,JIA Wen—jin2(1.Tianshui City Vocational School，Tianshui 741000，China；2. Tianshui Changcheng GeneralElectric Apparatus Factory，Tianshui 741000，China)Abstract:The paper presented problems when users use molded circuit breakers,and how to select and use the Circuit breakers correctly. Key words：circuit breaker；selection；reasonable use;problem1 概述塑壳断路器广泛应用于工农业、交通、矿山、民用建筑和国防等部门，对电力的传输和分配、电路的控制与保护起很大作用，是一种使用量大，面广的产品。

由于使用者对塑壳断路器的特性和技术要求了解不深或不全面，有些概念容易互相混淆，在实际应用中就经常出现一些偏失和误解。

本文对用户在选择和使用塑壳断路器时容易出现的问题做一介绍，以帮助用户合理选择使用塑壳断路器。

>2 断路器壳架等级断路器壳架等级额定电流是指基本尺寸相同的框架和塑料外壳中能装的最大脱扣器的额定电流。

断路器额定电流是指断路器中的脱扣器能长期通过的电流，又称断路器脱扣器额定电流。

同一系列中有多种壳架等级额定电流，同一壳架等级额定电流中又有多种额定电流。

例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流，而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A 额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A 额定电流。

塑料外壳式断路器——断路器一般选用原则

塑料外壳式断路器——断路器一般选用原
则
（1）断路器的额定工作电压线路额定电压。

（2）断路器的额定电流线路负载电流。

（3）断路器的额定短路通断能力线路中可能出现的最大短路电流（按有效值计算）。

（4）线路末端单相对地短路电流1.25倍断路器瞬时脱扣器整定电流。

（5）断路器的欠电压脱扣器额定电压＝线路额定电压。

（6）断路器分励脱扣器额定电压＝控制电源电压。

（7）电动传动机的额定工作电压＝控制电源电压。

（8）校核断路器允许的接线方向。

有些型号断路器只允许上进线，有些型号允许上进线或下进线。

塑壳断路器选型标准

施耐德-塑壳断路器快速选型手册

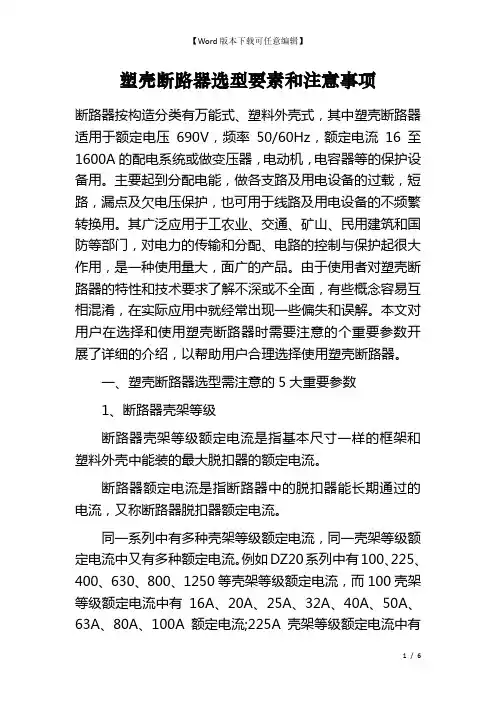

塑壳断路器选型要素和注意事项

塑壳断路器的选用

人民电器 RDM5系列塑料外壳式断路器 选型说明书

塑壳断路器的选型必备

塑壳断路器如何选型

塑壳断路器选型标准

塑壳断路器的选用

选择塑壳断路器的十大方法

塑壳断路器选型原则

【精】解读塑壳式断路器的特性／认证标准／选用原则

塑壳断路器1

塑壳断路器如何选型

NSX塑壳断路器选型表

塑壳断路器如何选型

发电厂中塑壳断路器的选型方法及需要注意的问题

如何合理选择和使用塑壳断路器

塑料外壳式断路器——断路器一般选用原则

人民电器 RDM5系列塑料外壳式断路器选型说明书
