放射科图像质量控制标准（精选 5 篇）第一篇：放射科图像质量控制标准放射科 X 线图像质量控制标准高质量的图像资料，能为疾病的诊疗提供客观、真实的影像信息，直接影响疾病诊断。
对 DR 图像进行质量控制与质量保证，可以提高诊断率，减少漏、误诊。
根据《河南省医学影像学检查技术操作规范》，结合我科实际情况，制定相应的质控标准。
（一）、甲级影像标准：1、体位要求：（1）位置正确，符合诊断学要求；（2）照射野范围适当，一般不超过检查部位要求范围的 10%；（3）图像画面布局合理。
2、模拟照片：密度适当，对比度、锐利度好，层次丰富。
3、数字影像：锐利度好，噪声水平适度，曝光指数在推荐范围内。
4、标记准确、齐全。
5、图像无伪影。
（二）乙级影像标准：按甲级影像标准，有一项不符合要求，但不影响诊断者。
（三）丙级影像标准：按甲级影像标准，有两项或三项不符合要求，尚不影响诊断者。
（四）废像：影像不能满足诊断，需重新拍摄者。
附：影像评级达标要求1.三级医院：甲级影像率>50%,废像率<2%2.二级医院: 甲级影像率>40%,废像率<3%3.一级医院: 甲级影像率>30%,废像率<4%放射科 CT 图像质量控制标准1.扫描摆位是否标准；2.扫描视野（过大、过小）；3.扫描范围（过大、过小）；4.肺部扫描是否告知患者吸气、屏气；5.胃部扫描是否告知患者饮水充盈胃部；6.咽喉部扫描是否告知患者禁止做吞咽动作；7.敏感部位是否注意放射防护；8.扫描参数设置是否合理；9.重建算法设置是否合理；10.增强扫描造影剂剂量设置是否合理、延迟时间设置是否合理；11.窗宽、窗位设置是否合理。
放射科 MR 图像质量控制标准1.扫描序列、扫描参数选择是否合理。
2.扫描 FOV、扫描层厚、扫描间隔选择是否适当。
3.增强扫描时，对比剂剂量设置、延迟时间、扫描期相是否合理。
4.后处理重建图像是否充分显示检查部位和病灶。
DR在实际操作时的质控问题
２０１ｏＺｌ２Ｒ 第２３卷 第１２期
：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：： ｊ ： ：：：：：： ｊ ｊｊ ｉｊ ｉｉ！
２．１ 运 动机 构主 要实现 以下 功能 ：①将 病人 和 治疗 系 统相 对 位置 调 整 （对 齐 ）到 可 以 实 施 治 疗 的 状 态 ，并 保 证 在 治 疗 过 程 中 该 位 置 不 发 生 变
化 ；②实 现超声 成像 检 测 探 头 的 动作 ，对 病 灶 及 其 附 近位 置 进行 扫 描 成 像 ；③控 制聚焦 换 能器 ，使 其发 出的超 声波所 形成 的 焦点 恰好 的照射 在 肿 瘤组 织内 ，并实 时 的调整 换能 器和 Ｂ超成 像检测 探 头的位 置 ，以保 证对 整 个 肿 瘤 体 进 行 治 疗 和 实 时 监 测 。
综上所 述 ＤＲ摄 影 和传统 ｘ线 摄 影有 很 大 的不 同 ，我 们不 仅 要认 真 仔 细 ，还 应该 根据 设备 的不 同 适 时选 择 不 同 的参 数 还 可利 用 ＤＲ 的 图像 后 处 理 功 能 等 手 段 ，从 而 得 到 一 幅 完 美 的 ｘ 线 影 像 。
作者单 位 ：２０１４００ 上 海市奉 贤 中医 医院放 射科
关于 高 强度 聚 焦 超 声 设备 技 术 问题 研 究
张 寿会
【摘 要】高 强度聚 焦超 声技术优 越 于传统 的 外科手 术 ，使 病人无 须接 受开 刀 治疗 ，因而吸 引 了众 多研 究人 员的 关注 ，但 是 大 多数 研 究 员将精 力 集 中 在 焦 域 生 成 上 的研 究 ，对 设 备 的 技 术 问 题 的 研 究 较 少 。 本 文 对 关 于 高 强 度 聚 焦 超 声 设 备 的 关键 技 术 进 行 了研 究 ，促 进 了我 国在 该 领 域 的 发 展 。
医院放射科质控小组关于DR图像体外伪影专项质控活动
放射科质控小组关于DR图像体外伪影专项质控活动在每月一次的放射科DR图像质控活动中，多位技师DR图像存在体外伪影的情况，常见伪影有胸罩、玉佩、打火机、衬衫图案、金属钮扣、输液针、金属拉链、骨折外固定石膏或支架等。
放射科质控小组会议决定针对DR图像体外伪影进行专项质控活动。
通过对2019年1、2季度科室质控小组对每月质控发现伪影图像进行统计发现伪影发生率分别为 5.64%，4.08%，通过调阅相关图像总结出现伪影的原因有：见下页“体外伪影多鱼骨图”。
主要原因有1、患者由于缺乏相关知识，不知道体外伪影会对诊断结果产生影响，从而主观不重视。
2、患者因无独立换衣场所、无合适替换衣物、投照场所无关人员过多、疏忽、观念，害怕着凉等原因不愿褪掉可能来伪影的衣物。
计划措施为减少DR图像体外伪影现象，科室质控小组决定由技术组全体技师和质控小组成员开展体外伪影专项活动，每一季度统计体外伪影比率，观察体外伪影变化情况。
计划达到季度伪影出现率小于或等于3%。
计划科室及各投照技师在日常工作中按以下措施执行：见附表“针对体外伪影多的对策计划（初步）”体外伪影多鱼骨图效果通过体外伪影专项质控活动，DR图像伪影情况有明显减少。
通过2个季度图像伪影质控专项活动发现减少图像伪影有用的措施有：1、科室在检查机房外张贴关于体外伪影对诊断影响及提示检查前去除伪影的公告。
2、技师检查前尽到告知义务，包括体外伪影可能对诊断造成的影响及常疏忽的部位和可能引起伪影的饰物、敦促患者取出异物。
3、设立独立换衣空间。
4、维持投照间秩序，不允许无关人员进入投照间。
5、增开空调，提升检查室温度。
尚待改进、提高的工作环节：1、患者多，投照技师解释、告知工作不到位，未仔细检查患者是否有体外伪影。
2、投照前应告知患者观看提示性公告。
3、空调应在检查前提前开启。
4、患者佩戴检查、治疗装置来科室检查应劝说更换日期检查。
5、急诊如昏迷、气胸、多发骨折等患者由于时间因素不能按要求褪尽那可能引起体外伪影的衣物。
医学数字影像设备DR介绍

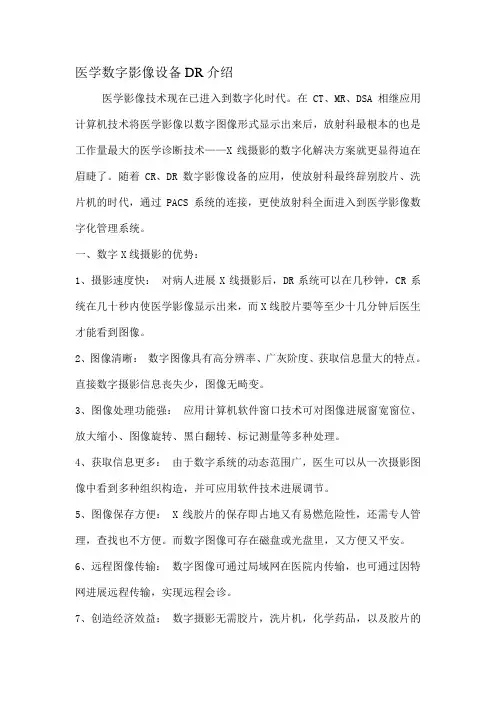

医学数字影像设备DR介绍医学影像技术现在已进入到数字化时代。
在CT、MR、DSA相继应用计算机技术将医学影像以数字图像形式显示出来后，放射科最根本的也是工作量最大的医学诊断技术——X线摄影的数字化解决方案就更显得迫在眉睫了。
随着CR、DR数字影像设备的应用，使放射科最终辞别胶片、洗片机的时代，通过PACS系统的连接，更使放射科全面进入到医学影像数字化管理系统。
一、数字X线摄影的优势：1、摄影速度快：对病人进展X线摄影后，DR系统可以在几秒钟，CR系统在几十秒内使医学影像显示出来，而X线胶片要等至少十几分钟后医生才能看到图像。
2、图像清晰：数字图像具有高分辨率、广灰阶度、获取信息量大的特点。
直接数字摄影信息丧失少，图像无畸变。
3、图像处理功能强：应用计算机软件窗口技术可对图像进展窗宽窗位、放大缩小、图像旋转、黑白翻转、标记测量等多种处理。
4、获取信息更多：由于数字系统的动态范围广，医生可以从一次摄影图像中看到多种组织构造，并可应用软件技术进展调节。
5、图像保存方便： X线胶片的保存即占地又有易燃危险性，还需专人管理，查找也不方便。
而数字图像可存在磁盘或光盘里，又方便又平安。
6、远程图像传输：数字图像可通过局域网在医院内传输，也可通过因特网进展远程传输，实现远程会诊。
7、创造经济效益：数字摄影无需胶片，洗片机，化学药品，以及胶片的保管场地，这样就可以节省人力、场地，减少开支，创造经济效益。
二、数字X线摄影的分类以及工作原理：2、DR系统DR系统由数字影像采集板(探测板，就其内部构造可分为非晶硅、非晶硒几种)、专用滤线器BUCKY数字图像获取控制X线摄影系统数字图像工作站构成。
工作原理：在非晶硅影像板中，X线经荧光屏转变为可见光，再经TFT薄膜晶体电路按矩阵像素转换成电子信号，传输至计算机，通过监视器将图像显示出来。
在非晶硒影像板中，X线直接转变为电子信号，经矩阵像素行列扫描后传输至计算机，通过监视器将图像显示出来。
医学数字影像设备DR介绍
医学数字影像设备DR介绍医学影像技术现在已进入到数字化时代..在CT、MR、DSA相继应用计算机技术将医学影像以数字图像形式显示出来后;放射科最基本的也是工作量最大的医学诊断技术——X线摄影的数字化解决方案就更显得迫在眉睫了..随着CR、DR数字影像设备的应用;使放射科最终告别胶片、洗片机的时代;通过PACS系统的连接;更使放射科全面进入到医学影像数字化管理系统..一、数字X线摄影的优势：1、摄影速度快：对病人进行X线摄影后;DR系统可以在几秒钟;CR系统在几十秒内使医学影像显示出来;而X线胶片要等至少十几分钟后医生才能看到图像..2、图像清晰：数字图像具有高分辨率、广灰阶度、获取信息量大的特点..直接数字摄影信息丢失少;图像无畸变..3、图像处理功能强：应用计算机软件窗口技术可对图像进行窗宽窗位、放大缩小、图像旋转、黑白翻转、标记测量等多种处理..4、获取信息更多：由于数字系统的动态范围广;医生可以从一次摄影图像中看到多种组织结构;并可应用软件技术进行调节..5、图像保存方便： X线胶片的保存即占地又有易燃危险性;还需专人管理;查找也不方便..而数字图像可存在磁盘或光盘里;又方便又安全..6、远程图像传输：数字图像可通过局域网在医院内传输;也可通过因特网进行远程传输;实现远程会诊..7、创造经济效益：数字摄影无需胶片;洗片机;化学药品;以及胶片的保管场地;这样就可以节省人力、场地;减少开支;创造经济效益..二、数字X线摄影的分类以及工作原理：2、DR系统DR系统由数字影像采集板探测板;就其内部结构可分为非晶硅、非晶硒几种、专用滤线器BUCKY数字图像获取控制X线摄影系统数字图像工作站构成..工作原理：在非晶硅影像板中;X线经荧光屏转变为可见光;再经TFT薄膜晶体电路按矩阵像素转换成电子信号;传输至计算机;通过监视器将图像显示出来..在非晶硒影像板中;X线直接转变为电子信号;经矩阵像素行列扫描后传输至计算机;通过监视器将图像显示出来..三、CR与DR的特点及优势比较：1、CR系统：结构相对简单;易于安装；IP影像板可适用于现有的X线机上;不用对X线机进行改造；可应用于移动式X线机进行床旁X线照相；价格相对较低..2、DR系统：获取数字图像速度快;直接产生图像;无图像畸变；影像板体积小;结构紧凑；图像清晰;分辨率高；可进行高级临床应用研究..DR与胶片最大的区别在病人流通量、工作流程、图像质量控制、射线剂量以及高级临床应用方面：1．病人流通量：完成1个病人检查：胶片所需时间为5－6分钟DR所需时间为1分半钟从工作流程上讲CR所需时间比胶片还长;完成1个CR病人检查的时间可以完成5个DR病人;所以DR所带来的临床生产力远远高于CR..2．工作流程：使用胶片的工作流程是技术人员需将暗盒插进、拔出;如以100人/天检查而言;这样的工作需要进行100次;还要有100次的送片盒=200次的劳动量..使用DR则只需技术人员按一下曝光键;即可完成全部检查;无需人力奔波＝0次的劳动量..3．图像质量控制胶片的信息量最大;但因为动态范围小;很多病变医生不能有效观察.. DR在得到数字化影像的同时;因较少的转换步骤及较大的动态范围使医生对微小病变的早期诊断成为可能..DR因为默认参数的设置;无论操作者的经验如何;都可达到同一的图像标准;使图像的质控成为可能..4．射线剂量：以正位胸片为例：DR所需剂量为1－2mAs剂量的差别显而易见;技术上的差别也显而易见..5．高级临床研究的应用：DR因扫描速度快;转换步骤少;DQE高;有可能实现高级临床研究的应用;故被专家认为是数字化的终极产品..以GE能量减影及组织均衡为例总结DR:DR是普放数字化的发展方向;是数字平板＋高档X线系统＋高档计算机处理系统；信噪比高;动态范围宽广;流程短;速度快；有连续摄片的可能性；一次投资;终身受益;可大大提高医院的投资回报率..DR拍片机;即为数字拍片机;本机为进口德国西门子公司先进机型..其主要特点是：⑴照像清晰度高;可达到900万像素；⑵拍片速度快;2分钟可成像；⑶接受射线量少;有效保护患者..可对全身骨骼、心血管、呼吸系统、五官、神经系统进行高质量拍片;对骨骼的微细病变可更好显示..本机通过软件升级可有骨肉分离的拍片效果;是目前世界最先进的DR拍片机型;深受广大医生及患者欢迎..应用最新专利的数字化直接成像技术;利用多功能立位摄影架配合悬吊系统;满足全身各部位立、卧位数字摄影检查工作的需要..可以满足患者从头到脚的全部立、卧位摄影需要;基于革命性的高清晰数字探测器系统;以极高的性价比实现了高质量的数字化摄影应用..主要性能;只需单钮控制即可完成患者立、卧位摄影的摆位要求;操作快速简便;全面满足高流量临床诊断的需要..应用全尺寸多功能摄影架系统和高效率的影像采集系统;仅需数秒即可获得高清晰、高质量的数字诊断影像;显着地提高了患者通过率以及影像科室的工作效率;并大大提升了影像诊断能力..丰富完整的图像后处理及测量系统;全面的DICOM支持及网络连接处理功能;便于与PACS/RIS/HIS系统互联;实现资源共享..高质量的数字化影像;快捷的操作流程;带来极高的体检者通过率；便捷的个性化操作界面;强大的病历管理功能;图像、报告多种方式保存及快速查询..DR分类主要分为双板DR和单板DR两大类;其中单板DR又分为多功能型、多用型和专用型;单板多功能型DR又分为吊臂型和多功能臂型;单板多用型DR分为吊臂型和U型臂型..西门子双平板多功能DR设备;较常规X线检查;具有时间短急诊病人可立即出片;实现实时诊断、图像清晰、信息便于储存、诊断结果可纵向对比;以及强大的图像后处理功能和远程会诊等功能;是二十一世纪数字信息化和经典影像系统的完美结合..直接数字化成像DR是用平板探测器将X线信息转换成电子信号;再行数字化;整个转换过程都在平板探测器内完成;其X线信息损失少、噪音小、图像质量高、成像速度快;其图像处理系统可调节对比;得到最佳视觉效果..摄片条件的宽容范围较大;使患者接受的X线量显着减少..另外;图像信息可打印成胶片;可也由磁盘或光盘存储;而且直接输入PACS系统后;使临床医师能快速通过联网的计算机查阅患者的影像检查资料;大大地提高工作效率;为患者争取了宝贵的时间..为了更好的为广大人民群众提供更先进的检查手段;东芝公司生产的最新一代DR设备;该机通过产品升级换代;其外观设计、成像速度、图像质量都得到很大的提升;能够很好的显示人体组织的细微结构;发现早期病变;减少漏诊及误诊;对提高诊断准确率有很大的帮助..该设备投入使用后将会更好的为广大人民群众的健康服务..DR系统设备的选购原则一、整体评价原则：DR的真正使命;是在保证影像质量的前提下;通过对平片工作流程的改变得到的革命性的高效率；用户对设备的评价;也应该基于此;考虑设备的可维护性;故障率、价格、总体成本及后期成本等实际因素..作为一台系统设备;需要综合整体评价;不为厂商标榜的某部件或某指标或某名词而迷惑；要综合考虑影像质量、工作效率、使用成本、售后服务等方面..1、影像质量：高质量高稳定的成像质量是我们购置DR设备的初衷之一;也是提高诊疗水平的物理基础；涉及放射影像的失真度、信噪比、分辩率、清晰度、细节显示等方面；主要由平板技术、球管射线质量、计算机及图像软件处理能力决定；其中平板技术是核心因素材料类型、有效尺寸、像素矩阵、像素大小、灰阶、DQE、空间分辨率、稳定性等..2、工作效率：降低劳动强度、改变普放工作流程以提高效率是DR的最主要功能之一;更是购置此类设备的重要参考依据；涉及动态范围、成像速度、数据传输/处理速度等很多方面；因为省略了许多不必要的工作程序;正常产出率应该是传统屏/胶系统的2～3倍..3、使用成本：最大的成本就是平板的维护使用成本；非晶硒平板的技术不成熟导致其平板报废率太高;维护成本昂贵；成像时间也较长;期间有太多的信息损耗;时间成本也较高..4、售后服务：要求及时、完备；购置前一定要考虑其技术及品牌差异带来的售后服务质量差异；要尽可能地选择世界公认的大厂商主流成熟产品；非晶硒设备由于其技术的不成熟导致高维修频率是购置前必须考虑的因素..二、实际需求：不被厂商所描绘或标榜的某部件的“优异性能”／某“出色技术指标”／某“独有应用”等迷惑;要以满足本院本科室实际需求为出发点;综合考虑设备的整体性能和图像质量及使用成本、售后服务等..1、如果你们是当地较大规模的医院;病人流量很大;购买设备一向看重名牌品牌;技术上也倾向领先或超前的产品;那么建议飞利浦双板、西门子双板二者选一当然这两个牌子的单板DR也是首选..飞利浦全系列、西门子大部分都是使用Trixell 4600平板17×17″碘化铯/非晶硅平板;是公认的顶级产品..２、如果你们医院对设备价格相对敏感;但对技术方面又有一定追求;不妨考虑GE;还可以考虑除飞利浦、西门子之外其他使用碘化铯/非晶硅平板的厂家;如北京万东、上海中科、美国长青等..GE的板子也是碘化铯/非晶硅平板;14×17″;但不是Trixell的而是GE购买某工业板技术而自产的；其主要缺点是因板子发热量高;须水冷;故障率、量子噪声也会因此升高..３、如果不是很在乎细节;只要平板DR即可;廉价最重要;那么佳能板即硫氧化轧/非晶硅板、非晶硒板也是很好的选择..采用佳能板的有日本各品牌东芝、岛津等、西门子部分型号；佳能板的缺点是参数稍低图像稍差;优点是轻;所以“床边型”DR机一般用它..采用非晶硒板的厂家也很多：安科、柯达等；非晶硒板的缺点是返修率奇高;但成本比碘化铯/非晶硅板低些..４、如果医院对性价比要求很高;那么强烈建议CCD-DR..所有类型DR当中;毋庸置疑;CCD-DR价格是最低的D-DR的缺点主要有两个：图像存在几何失真因有光学系统存在;此外摄片时X线剂量较高..最大的优点就是便宜..在不愿花太多钱又希望买DR的情况下;CCD-DR必作首选..生产CCD-DR的厂家有北京万东、Swissray、IMIX等..二、追求最高性价比：低价格高质量是用户的最高追求..三、尽量选购专业大厂商的产品和服务;并进行前期调研考察..DR系统设备市场各厂商及产品评价第一档次：飞利浦全系列DR、西门子高端DR采用Trixell平板的为高端产品;为了细分市场需要西门子还有采用Canon平板的低端产品；是世界公认的DR大厂极品;平板技术、球管质量、机械性能、工作站处理能力等综合水平最高;图像质量、工作效率、使用成本、售后服务俱佳..第二档次：GE全系列DR；其碘化铯/非晶硅平板是收购某工业板技术改为医用;有效尺寸略小为14×17″;像素尺寸、分辨率等技术指标也低;成像质量也差一些；平板发热量巨高;有损图像质量..第三档次：其他使用碘化铯/非晶硅平板的DR产品;有泛太、长青、万东等；作为DR设备最主要部件;他们所用平板技术还是很好的;这也是列为第三档次的最主要原因；但由于其球管质量不高、机械性能不佳、操作及后处理工作站的水平低下等原因;他们的综合表现与前两档次无法同台较量..第四档次：采用“佳能板”的西门子低端DR、岛津/东芝等日系DR；平板综合技术水平较差;成像质量不佳；多为诊断要求不高的所谓的“床边机”..第五档次：采用Hologic非晶硒平板的柯达、安科、友通等DR；其平板制造成本较低但由于技术不过关而导致返修率特高；Hologic公司不得已逐步退出DR系统设备销售;柯达等以降低诊断要求为代价主攻低端中小医院..第六档次：CCD平板的DR;目前生产厂商多为小型公司;由于其技术上的先天不足;其应用范围日益萎缩;必将被淘汰；但在诊所类医疗机构中还有一定市场空间..。
医学数字影像设备DR介绍

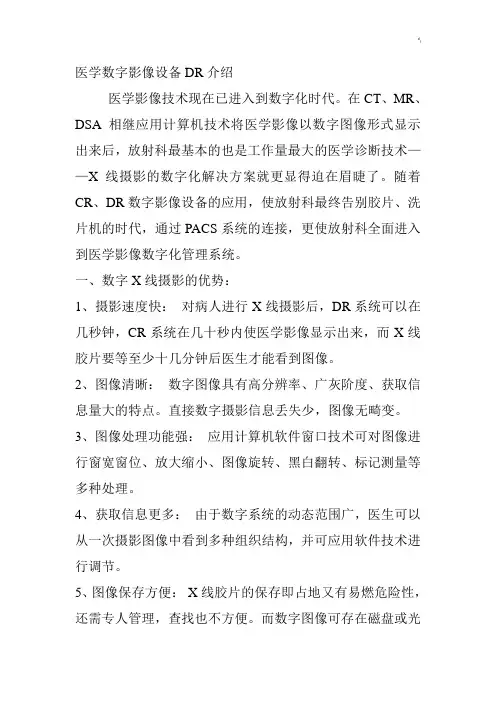

医学数字影像设备DR介绍医学影像技术现在已进入到数字化时代。
在CT、MR、DSA相继应用计算机技术将医学影像以数字图像形式显示出来后，放射科最基本的也是工作量最大的医学诊断技术——X线摄影的数字化解决方案就更显得迫在眉睫了。
随着CR、DR数字影像设备的应用，使放射科最终告别胶片、洗片机的时代，通过PACS系统的连接，更使放射科全面进入到医学影像数字化管理系统。
一、数字X线摄影的优势：1、摄影速度快：对病人进行X线摄影后，DR系统可以在几秒钟，CR系统在几十秒内使医学影像显示出来，而X线胶片要等至少十几分钟后医生才能看到图像。
2、图像清晰：数字图像具有高分辨率、广灰阶度、获取信息量大的特点。
直接数字摄影信息丢失少，图像无畸变。
3、图像处理功能强：应用计算机软件窗口技术可对图像进行窗宽窗位、放大缩小、图像旋转、黑白翻转、标记测量等多种处理。
4、获取信息更多：由于数字系统的动态范围广，医生可以从一次摄影图像中看到多种组织结构，并可应用软件技术进行调节。
5、图像保存方便：X线胶片的保存即占地又有易燃危险性，还需专人管理，查找也不方便。
而数字图像可存在磁盘或光盘里，又方便又安全。
6、远程图像传输：数字图像可通过局域网在医院内传输，也可通过因特网进行远程传输，实现远程会诊。
7、创造经济效益：数字摄影无需胶片，洗片机，化学药品，以及胶片的保管场地，这样就可以节省人力、场地，减少开支，创造经济效益。
二、数字X线摄影的分类以及工作原理：2、DR系统DR系统由数字影像采集板(探测板，就其内部结构可分为非晶硅、非晶硒几种)、专用滤线器BUCKY数字图像获取控制X线摄影系统数字图像工作站构成。
工作原理：在非晶硅影像板中，X线经荧光屏转变为可见光，再经TFT 薄膜晶体电路按矩阵像素转换成电子信号，传输至计算机，通过监视器将图像显示出来。
在非晶硒影像板中，X线直接转变为电子信号，经矩阵像素行列扫描后传输至计算机，通过监视器将图像显示出来。
DR检查规范
(一) 肘关节：肘关节先后位：1．评价标准；1.1 关节间隙呈“一”字样阴影,肱桡关节面无骨性重选;1.2 肱尺关节面有尺骨膺嘴重迭但关节间隙仍清晰;1.3 桡骨粗隆少许与尺骨重选,尺桡关节间隙界限不清晰;1.4 肱骨纵轴线与尺骨纵轴线在外方构成角165°-170°(女方多为165°,男多为170°)。
2.质控要点:前臂伸直掌心向上,上臂与前臂在同一平面放置;中心线垂直肱骨内外髁中点下 1 寸英寸.肘关节侧位:1. 评价标准：肱骨内外髁重迭构成圆形致密影;1.2膺嘴呈切线投影,肘关节间隙呈半圆形透亮影;1.3桡骨头与尺骨喙突“△”形重迭显示。
2．质控要点：前臂与上臂成90°弯屈,且在同一平面放置;掌呈半握拳,腕肘关节呈侧位;中心线垂直肱骨外上髁。
(二)肩关节先后位1. 评价标准：1.1肱骨头与肩胛盂有 1/3 呈“纺锤状”重迭面;1.2 肱骨头与肩峰分离约 4mm 不应重迭,肱骨大结节显示;1.3肩峰与锁骨远端相邻形成约2-5mm 的肩锁关节面。
2. 质控要点:肩部自然下垂,不应抬肩;中心线应垂直通过喙突;为使肩关节无肱骨头重迭呈切线显示,应取15°斜位设置。
(三)踝关节先后位1.评价标准:踝关节间隙呈“]”中括号显示,上端为胫距关节面,内侧胫距关节面;外侧腓距关节面, 仅上端关节面有少许胫骨影;距骨上缘水平线同胫骨切线,腓骨切线互成交角各为80°;1.3 胫骨的中轴线与距骨的垂直轴线相接续。
2. 质控要点:小腿平伸,足趾自然向上垂直,不内斜或者外斜;中心线垂直通过内外踝连线中点上 1cm 达胶片。
(四)跟骨轴位1.评价标准：跟骨投影其横径与纵径之比为 1:2;距下关节应显示。
1. 质控要点:足底与胶片垂直;中心线35°向头通过第五跖骨基底部。
(五)膝关节1.评价标准：膝关节间隙内外两侧等距约 4-8mm,股骨内外髁关节面切线与胫骨相应关节面切线平行;胫骨嵴分离呈“笔架”样；腓骨头与股骨仅少部份重迭;髌骨居内外踝中间略偏外。
放射科技术操作规范DR、GF、CT、MR
目录放射科技术操作规范.......................................................... - 2 -第—节 X线摄影技术操作规程................................................. - 2 -一、上肢X线摄影............................................................ - 2 -二、下肢X线摄影............................................................ - 4 -三、颅骨X线摄影............................................................ - 8 -四、颞骨部X线摄影......................................................... - 11 -五、鼻旁窦x线摄影......................................................... - 14 -六、胸部X线摄影........................................................... - 16 -七、脊柱X线摄影........................................................... - 21 -八、骨盆X线摄影........................................................... - 27 -第二节造影检查操作规程................................................... - 31 -一、支气管造影检查......................................................... - 31 -二、下肢静脉造影检查操作规程............................................... - 32 -三、胆道造影检查操作规程................................................... - 32 -四、逆行胆道造影操作规程................................................... - 34 -五、静脉肾盂造影检查操作规程............................................... - 34 -六、静脉滴注尿路造影检查操作规程........................................... - 35 -七、大剂量静脉尿路造影..................................................... - 36 -八、泌尿系统逆行造影检查操作规程........................................... - 37 -九、逆行输尿管肾盂造影..................................................... - 37 -十、肾穿刺尿路造影......................................................... - 38 -十一、膀胱造影............................................................. - 39 -十二、尿道造影............................................................. - 40 -十三、食管造影检查操作规程................................................. - 40 -十四、胃肠双对比造影操作规程............................................... - 41 -十五、钡灌肠造影操作规程(气钡双对比) ....................................... - 42 -十六、小肠造影............................................................. - 42 -十七、碘造影剂反应及处理................................................... - 43 -第三节 CT扫描技术操作规程................................................. - 44 -一、头部................................................................... - 44 -二、颈部................................................................... - 55 -三、胸部................................................................... - 60 -四、腹部................................................................... - 64 -五、腰部................................................................... - 81 -六、四肢................................................................... - 82 -第四节磁共振检查技术操作规程............................................. - 95 -一、颅脑MRI检查........................................................... - 95 -二、鞍区 MRI检查........................................................... - 97 -三、桥小脑角 MRI检查....................................................... - 99 -四、颅脑MRA检查.......................................................... - 101 -五、眼部MRI检查.......................................................... - 102 -六、鼻及鼻旁窦MRI检查.................................................... - 104 -七、耳、颧骨部MRI检查.................................................... - 106 -八、面部MRI检查.......................................................... - 108 -九、颈部MRI检查.......................................................... - 109 -十、胸部MRI检查.......................................................... - 111 -十一、心脏MRI检查........................................................ - 113 -十二、大血管MRI检查...................................................... - 114 -十三、大血管MRA检查...................................................... - 116 -十四、肝脏MRI检查........................................................ - 118 -十五、肝脏灌注MRI检查.................................................... - 119 -十六、胰腺MRI检查........................................................ - 121 -十七、肾脏 MRI检查........................................................ - 123 -十八、前列腺MRI检查...................................................... - 125 -十九、女性盆腔MRI检查.................................................... - 127 -二十、磁共振尿路造影（MRU）............................................... - 128 -二十一、四肢骨骼、肌肉MRI检查 ............................................ - 130 -二十二、四肢关节MRI检查.................................................. - 132 -二十三、脊柱MRI检查...................................................... - 134 -放射科技术操作规范第—节 X线摄影技术操作规程一、上肢X线摄影(一)肘关节——前后正位【操作方法及程序】1．病人面向摄影台一端就坐，前臂伸直，掌心向上。
医用数字化X射线诊断设备质量控制检测
（验收），合格后方可启用；
《放射诊疗管理规定》
（二）定期进行稳定性检测、校正和维护保养，由省级以 上卫生行政部门资质认证的检测机构每年至少进行一次状 态检测； 第二十四条 医疗机构应当制定与本单位从事的放射诊疗项
目相适应的质量保证方案，遵守质量保证监测规范。
质量保证：为获得稳定的高质量的x射线影像，同时又使人 员的受照剂量和所需费用达到合理的最低水平所采取的有计 划的系统行动。 质量控制：通过对x射线诊断设备的性能检测和维护，对X射 线影像形成过程的监测和校正行动，保证影像质量的技术。 质量管理：为使质量保证计划得以贯彻实施，使各种检测能 正常进行，其结果得到评价，相关的校正行动得以实施而采 取的管理措施。
DR成像板的分类
1、直接直接能量转换-非晶硒 2、间接间接能量转换-非晶硅和CCD
一、非晶硒探测器结构及其成像原理:(直接成像)
直接成像
X线
非晶硒感光层
电信号
影像数字信息
非晶硒探测器
直接数字化X线成像的平板探测器，利用了非晶硒的光电 导性，将X线直接转换成电信号，形成全数字化影像。 成像原理：X线粒子射入加有高电压的非晶硒感光层，其 中原本定向移动的电荷发生电导率的改变，伴随着空穴 电子对分布不均匀的形成，感光层内就有了不均匀聚集 的电荷通过薄膜晶体管阵列转换为可测的电信号，再进 行A/D转换，成为可直接由计算机进行处理的数字信号
不适用生产过程的质量控制检测。
常规X射线摄影设备的检测项目与技术要求
常规X射线摄影设备的检测项目与技术要求（续表）
WS521-2017 中对通用项目的要求
DR系统的通用检测项目具体检测方法
管电压
输出量重复性
放射科职业病X线检查质量手册
2、摄片操作和图像处理、打印
（1）PACS系统上登记受检者信息，确认无误，在DR设备上刷出受检者信息列表，再次确认检查信息；
（2）在摄影前，根据尘肺胸片质量要求设定图像处理参数；
（3）图像处理应在生成DICOM格式影像文件之前进行，不允许对DICOM格式的影像文件进行图像处理；不应使用降噪、边缘增强等图像处理技术；
职业健康检查X线摄影质控手册
1、操作指标
（1）X光机（DR）操作技术指标：选用小焦点，时间选择:Байду номын сангаас0.1S，电压选择: 100-125KV,采用自动曝光控制（特殊情况下可采用手动曝光），曝光应在充分吸气后屏气状态时进行；
（2）摄影距离：靶一片距离1.80米；
（3）摄影体位：胸片检查为后前位，受检者应将胸壁紧贴摄片架，双脚自然分开，双臂内旋转，使肩胛骨尽量不和肺野重叠，其它体位摄片按要求进行；
（4）应保留图像处理原始数据。
（5）打印应遵循质量控制（QC）程序，符合DICOM的灰阶图像显示标准。
（6）打印的胸片图像应与肺脏等大，不应放大或缩小。
3、设备要求
放射科现有飞利浦DR主要技术参数如下：最大输出功率50KW（要求≥20KW）；旋转阳极焦点值，小焦点0.6（要求≤0.6），大焦点1.2（要求≤1.3）；带有滤线器、自动曝光控制和探测野的立位摄影架；平板探测器有效探测面积35*43cm（14″*17″）（要求≥14″*14″），像素尺寸150μm（要求≤200μm），像素矩阵2304*2088（要求≥2048*2048）；滤线栅：管电压90-125KV，栅比为12:1（要求10:1~15:1），栅密度为43线/cm（要求34线/cm~80线/cm）。
DR检查规范
丽水市中心医院放射科X线检查规范（一）肘关节：肘关节前后位：1．评价标准；1.1关节间隙呈“一”字样阴影,肱桡关节面无骨性重选;1.2肱尺关节面有尺骨膺嘴重迭但关节间隙仍清晰;1.3桡骨粗隆少许与尺骨重选,尺桡关节间隙界限不清楚;1.4肱骨纵轴线与尺骨纵轴线在外方构成角165°-170°(女方多为165°,男多为170°)。
2.质控要点:2.1前臂伸直掌心向上,上臂与前臂在同一平面放置;2.2 中心线垂直肱骨内外髁中点下1寸英寸.肘关节侧位:1.评价标准：1.1肱骨内外髁重迭构成圆形致密影;1.2膺嘴呈切线投影,肘关节间隙呈半圆形透亮影;1.3桡骨头与尺骨喙突“△”形重迭显示。
2．质控要点：2.1 前臂与上臂成90°弯屈,且在同一平面放置;2.2掌呈半握拳,腕肘关节呈侧位;2.3 中心线垂直肱骨外上髁。
(二)肩关节前后位1.评价标准：1.1肱骨头与肩胛盂有1/3呈“纺锤状”重迭面;1.2肱骨头与肩峰分离约4mm不应重迭,肱骨大结节显示;1.3肩峰与锁骨远端相邻形成约2-5mm的肩锁关节面。
2.质控要点:2.1肩部自然下垂,不应抬肩;2.2中心线应垂直通过喙突;2.3为使肩关节无肱骨头重迭呈切线显示,应取15°斜位设置。
(三)踝关节前后位1.评价标准:1.1踝关节间隙呈“]”中括号显示,上端为胫距关节面,内侧胫距关节面;外侧腓距关节面,仅上端关节面有少许胫骨影;1.2距骨上缘水平线同胫骨切线,腓骨切线互成交角各为80°;1.3胫骨的中轴线与距骨的垂直轴线相接续。
2.质控要点:2.1小腿平伸,足趾自然向上垂直,不内斜或外斜;2.2中心线垂直通过内外踝连线中点上1cm达胶片。
(四)跟骨轴位1.评价标准：1.1跟骨投影其横径与纵径之比为1:2;1.2距下关节应显示。
1.质控要点:2.1足底与胶片垂直;2.2中心线35°向头通过第五跖骨基底部。
胸部DR摄影与质量控制 new
21
胸部后前位（立位）摄影
★ 胸部后前位（立位）--胸部常规 摄影体位：受检者面向摄片架站立，双足分开，胸前部紧贴摄片架，双
手内旋，手背放于两侧髂骨上，两肩放平，两侧上臂尽量内转。胸部正中 矢状面垂直摄片架中线并重合。照射野上缘包括肩峰，下缘包括肋膈角。
