电子水准仪操作规程

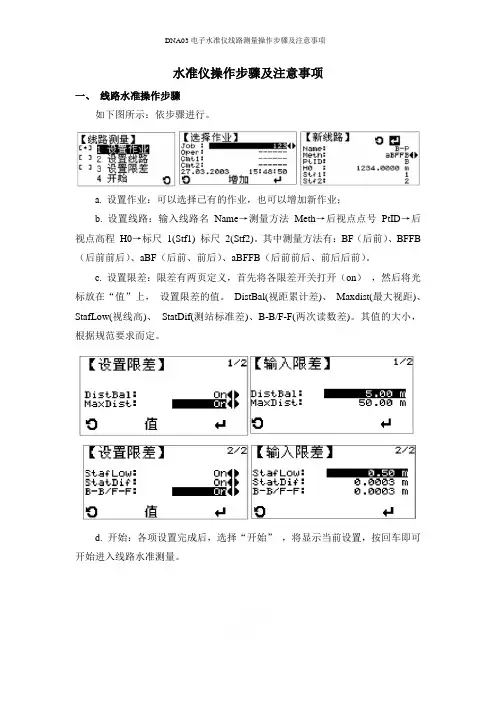

DNA03电子水准仪线路测量操作步骤及注意事项
水准仪操作步骤及注意事项一、线路水准操作步骤如下图所示:依步骤进行。
a. 设置作业:可以选择已有的作业,也可以增加新作业;b. 设置线路:输入线路名Name→测量方法Meth→后视点点号PtID→后视点高程H0→标尺1(Stf1) 标尺2(Stf2)。
其中测量方法有:BF(后前)、BFFB (后前前后)、aBF(后前、前后)、aBFFB(后前前后、前后后前)。
c. 设置限差:限差有两页定义,首先将各限差开关打开(on),然后将光标放在“值”上,设置限差的值。
DistBal(视距累计差)、Maxdist(最大视距)、StafLow(视线高)、StatDif(测站标准差)、B-B/F-F(两次读数差)。
其值的大小,根据规范要求而定。
d. 开始:各项设置完成后,选择“开始” ,将显示当前设置,按回车即可开始进入线路水准测量。
在上方的状态栏中,显示BFFB FBBF,其下方有一个箭头,表示当前要测量的标尺,下方有“查看” ,用来查看测量信息。
PtID:点号、Rem:注记、Dbal:累计视距差、Dtot:累计距离。
当一个测段测量完成后,退出线路水准测量程序,如果要进行下一条线路水准测量,必须重新启动“线路测量”程序。
如果测量到某一步,需要重新测量时,你只需要按<<Back 按键,按提示操作即可,如果要重测再上一步,你再按<<Back 按键,可一级一级向上一步返回,进行重测作业。
二、测量注意事项分析测量误差的来源,在测量过程中减小或消除误差。
序号误差来源减小或消除误差方法1 水准仪的交叉误差认真检校交叉角和水准器,严格整平仪器,在连续各测站上安置水准仪的三脚架时,应使其中两脚与水准路线方向平行,而第三脚轮换置于路线方向的左侧与右侧,并使测站数为偶数。
2 水准仪i角误差严格检校i角,尽量使前后视距相等。
3 观测误差固定测量人员3 气温变化对仪器的影响观测前晾晒仪器半小时以上,使其与外界温度一致;作业中用伞遮住仪器,搬站时用白布罩住仪器;操作时尽量减少用手接触仪器的时间;相邻测站采用相反的观测程序;测段往返测安排在异午时段进行。

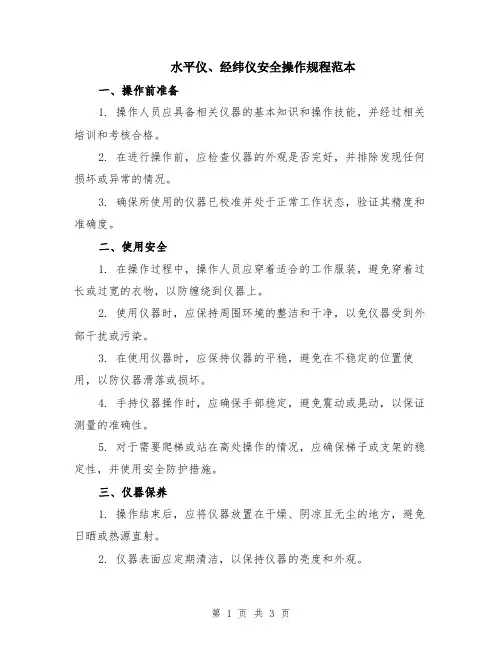

水平仪、经纬仪安全操作规程范本
水平仪、经纬仪安全操作规程范本一、操作前准备1. 操作人员应具备相关仪器的基本知识和操作技能,并经过相关培训和考核合格。
2. 在进行操作前,应检查仪器的外观是否完好,并排除发现任何损坏或异常的情况。
3. 确保所使用的仪器已校准并处于正常工作状态,验证其精度和准确度。
二、使用安全1. 在操作过程中,操作人员应穿着适合的工作服装,避免穿着过长或过宽的衣物,以防缠绕到仪器上。
2. 使用仪器时,应保持周围环境的整洁和干净,以免仪器受到外部干扰或污染。
3. 在使用仪器时,应保持仪器的平稳,避免在不稳定的位置使用,以防仪器滑落或损坏。
4. 手持仪器操作时,应确保手部稳定,避免震动或晃动,以保证测量的准确性。
5. 对于需要爬梯或站在高处操作的情况,应确保梯子或支架的稳定性,并使用安全防护措施。
三、仪器保养1. 操作结束后,应将仪器放置在干燥、阴凉且无尘的地方,避免日晒或热源直射。
2. 仪器表面应定期清洁,以保持仪器的亮度和外观。
3. 仪器的关键部件和配件应定期检查和维护,确保其功能正常和性能稳定。
4. 仪器内部的灵敏元件和电路应定期检修和校准,确保其准确度和工作稳定性。
四、安全事故处理1. 在使用过程中,如发生仪器损坏、故障或意外情况,操作人员应立即停止操作,并及时报告有关人员进行处理。
2. 发生人员受伤或其他安全事故时,应立即施救并通知急救人员进行处理。
3. 对于涉及仪器的安全事故,应进行事故调查,并及时整改和采取相应的措施,防止类似事故再次发生。
五、其他注意事项1. 不得私自调整仪器的任何参数或拆卸仪器的任何部件,以免引起不必要的损坏或影响其性能。
2. 操作人员应遵守相关的操作规程和安全准则,并严格按照操作手册中的要求进行操作,确保安全和准确。
3. 在进行长时间连续操作时,应适时休息和放松,避免疲劳导致操作失误和事故发生。
4. 在使用仪器时,应注意保护仪器免受湿气、尘埃和化学物质的侵害,避免其受到损坏。
总之,安全操作水平仪、经纬仪是保证工作质量和安全的重要环节。
DNA电子水准仪操作手册
Dtot:
15 10 m
LDst:
15 10 m
查看 简码
查看上一后视 PtBS: Rem: H: Hcol: Staf :
1/2 1
0 00000 m 1 32171 m 1 32171 m
2瞄准前视点水准 尺;按红色测量按钮;测 量完成后;显示屏显示 右图所示界面
按查看按钮;显示 屏显示右图所示界面
3 通讯 Baudrate波特率 DATA bit数据位 Parity奇偶检校 End mark结束标志 Stop bit结束标志
4 单位 Distance距离 Temperature温度
完全设置
Beep 声音信号触发键
Ø Off关 loud高声 nonnal正常
Data output数据输出
按返测按钮;完成 线路设置
按开始按钮;显示 屏显示右图所示界面
按测量按钮开始测 量
【新线路】 Name: Meth: PtID: Ho: Stf1:
Stf2:
增加 返测 LINE00001
aBFFB A1
0.00000 m------------【线路测量】 BFFB FBBF
ST.3——FORE -----↑——
记录前视中丝读 数
总高差 累积视距差
线路测量 BFFB FBBF
ST 1——FORE ↑———
PtID:
1
Rem:
dhst:
0 17432 m
TBal:
3 25 m
查看 简码
前视点号 前视点高程
高差
水准尺读数
查看上一前视 PtFS: Rem: H: dH : Staf :
1/2 1
0 17432 m 0 17432 m 1 49603 m
电子水准仪使用说明
点击 Trimble 功能键,进入此菜 单。
照明开关:打开或关闭照明;
距离测量:测量距离; 倒尺测量:常规测量与倒尺测量的转换
地址:北京市海滨区中关村东路18号财智国际大厦C座7层 电话:86-010-51662388 EMAIL:min_wang@
操作流程-数据传输(-)
地址:北京市海滨区中关村东路18号财智国际大厦C座7层 电话:86-010-51662388 EMAIL:min_wang@
操作流程-配置项目(四)
配置->记录设置
注:如果要进行平差计算,请选择数据记录格式为RMC;
地址:北京市海滨区中关村东路18号财智国际大厦C座7层 电话:86-010-51662388 EMAIL:min_wang@
她是利用仪器里的十字丝瞄准的电子照相机下了measure测量键时仪器就会把您瞄准并调焦好的尺子上的条码图片来一个快照然后把她和仪器内存中的同样的尺子条码图片进行比较和计算
Trimble DINI 培训教程
电子水准的工作原理
电子水准其实与光学水准没有多少不 同的地方。在光学水准中用到的许多原理 和方法在电子水准中任然需要用到。那电 子水准到底是如何工作的呢;她是利用仪 器里的十字丝瞄准的电子照相机 。当您按 下了Measure 测量键时,仪器就会把您瞄 准并调焦好的尺子上的条码图片来一个快 照,然后把她和仪器内存中的同样的尺子 条码图片进行比较和计算。这样,一个尺 子的读数就可以计算出来并且保存在内存 中了。
1、连接DINI到PC; 2、打开DataTransfer; 3、选择DINIUSB设备;
4、在PC与DINI间传输数据;
地址:北京市海滨区中关村东路18号财智国际大厦C座7层 电话:86-010-51662388 EMAIL:min_wang@
数字水准仪水准仪安全操作及保养规程
数字水准仪水准仪安全操作及保养规程一、前言数字水准仪是一种高精度的测量仪器,在各种工程测量中得到广泛应用。
为了保证数字水准仪的正确、有效使用,必须要掌握其安全操作和保养规程。
二、数字水准仪操作规程2.1 前期准备1.确保数字水准仪内部电池有充足电量,并充满气泡液。
2.确保水准仪测量基面(如测量三脚架)平整稳固,并强制执行基面的检查过程。
3.细心检查气泡管。
如果液面不在刻线上,调整气泡管中的导高螺丝,使得液面与刻线平齐。
2.2 启动1.打开数字水准仪电源。
2.根据实际情况调整目标板(光电接收器)的高度,使其与被测物体水平。
3.在可被视线上,将视标线图案与目标板图案重合,调节目标板位置,使得目标板确切地位于水平方向上。
2.3 停止1.关闭数字水准仪电源。
2.保护数字水准仪,防止其被撞击,摔落或者遭受其他损坏。
3.清理面前的工具和测量基面,以便下次使用。
三、数字水准仪保养规程为了保持数字水准仪的精度和使用寿命,必须注意进行日常的保养和维护。
3.1 清洗1.用干净的、柔软的棉布擦拭数字水准仪光学部件表面。
在擦拭之前先用气吹去灰尘和污垢。
2.用常温、纯净的清水轻轻地喷洒到表面,并再次擦拭至干燥。
3.不能使用化学性质的洗涤剂清洗。
3.2 维护1.要定期检查液位,并在必要时更换气泡液。
2.在气温变化较大的地方使用数字水准仪时,可以在使用前将水准仪置于同一温度下约半小时,以消除温度对测量的影响。
3.不能拆除任何外部零件或内部元件,除非这是由制造商授权的,并且只在正式维修人员的协助下进行。
四、数字水准仪安全规程数字水准仪在使用过程中必须注意安全规程。
1.不能将数字水准仪暴露在高温、潮湿环境中。
2.不能让其他人或动物走过数字水准仪的测量目标。
3.不能让异物附着在光学器件表面,否则将影响数字水准仪的精确度。
4.在使用数字水准仪时应使用3脚架或支撑标准,确保在平稳、安全的测量基面上使用。
五、总结作为一种高精度的测量仪器,数字水准仪在使用时必须遵循严格的操作流程和维护规程。
电子水准仪操作规程
电子水准仪操作规程操作规程一、安全须知1.操作人员必须熟悉并遵守电子水准仪的操作规程和注意事项。
2.操作前必须检查电子水准仪的工作状态,确保仪器正常。
3.操作人员必须正确佩戴安全帽、安全鞋等个人防护装备,确保人身安全。
4.操作地点必须平坦且无杂物,确保操作的准确性和安全性。
5.操作时应保持仪器稳定,防止意外碰撞或跌落。
6.在进行高度测量时,周围不能有较大的震动,以免影响测量精度和准确性。
二、电子水准仪的操作步骤1.准备工作a.将电子水准仪放置在平稳的地面上,确认其稳定。
b.打开电子水准仪的电源开关,进行开机自检。
c.校准电子水准仪,确保测量的准确性。
2.基本操作a.在操作前,先将电子水准仪放置在基准点上,保持仪器的稳定。
b.启动电子水准仪,并选择相应的测量模式。
c.对准目标点,确保水平泡在圆心位置,读取仪器的测量结果。
d.根据需要,可以进行平差或修正,得到更加准确的测量结果。
3.高度测量a.在确定高程基准点后,将电子水准仪放置在基准点上,进行安装和校准。
b.启动电子水准仪的高度测量功能。
c.对准目标点,确保水平泡在圆心位置,读取仪器的测量结果。
d.根据需要,可以进行平差或修正,得到更加准确的高度测量结果。
4.数据处理a.将测量得到的数据记录下来,并进行数据处理。
b.对数据进行分析和比对,在计算时考虑误差和精度要求。
c.生成测量结果报告,并进行保存和备份。
5.关机和保养a.使用完毕后,及时关闭电子水准仪的电源开关。
b.清理和保养电子水准仪,防止灰尘和污物进入仪器内部。
c.定期检查和维护电子水准仪,确保仪器的正常运行。
三、注意事项1.在操作过程中,应保持仪器的稳定,避免意外碰撞和跌落。
2.操作人员应正确佩戴个人防护装备,防止意外伤害。
3.操作时要注意周围环境,避免有较大的震动干扰测量结果。
4.操作人员应严格按照操作规程进行操作,确保测量的准确性和可靠性。
四、操作中常见问题及处理1.仪器读数不稳定:检查仪器是否摆放在平稳的地面上,是否有外界干扰,是否需要校准。
电子水准仪操作规程
电子水准仪操作规程
电子水准仪的使用包括:电子水准仪的安置、整平、瞄准、读数四个步骤。
⑴安置:
安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。
首先打开三脚架并使高度适中,用目估架顶大致水平并检查脚架是否牢固,然后打开仪器箱,用连接螺旋将水准仪器连接在三脚架上。
⑵整平:
整平是使仪器的视线水平,利用脚螺旋置圆水准气泡居于圆指标圈之中。
调整圆水准气泡,气泡移动的方向与大姆指运动的方向一致,将水准仪整平。
⑶瞄准:
瞄准是用望远镜准确地瞄准目标。
首先是把望远镜对向远处明亮的背景,转动目镜调焦螺旋,使十字丝最清晰。
再松开固定螺旋,旋转望远镜,使照门和准星的连接对准水准尺,最后转动物镜调焦螺旋,使水准尺的清晰地落在十字丝平面上,消除视差,再转动微动螺旋,使水准尺的像靠于十字竖丝的一侧。
⑷读数:
用十字丝,截读水准尺上的读数。
电子水准仪是利用数字图像处理技术读数,读数精确至0.00001mm。
按电子水准仪进行观测,以往测奇数测站为例,一测站的操作程序如下:
⑴首先整平仪器,调节数字水准仪角螺旋,使圆气泡位于指标圆环中央,望远镜绕垂直轴旋转180度,圆气泡仍位于指标圆环中央;
⑵将望远镜照准后视水准标尺,用垂直丝照准条码中央,精确调焦至条码影像清晰,按测量键读数;
⑶显示读数后,旋转望远镜照准前视标尺,用垂直丝照准条码中央,精确调焦至条码影像清晰,按测量键读数;
⑷显示读数后,重新照准前视水准标尺条码中央,按测量键读数;
⑸显示读数后,旋转望远镜照准后视水准标尺条码中央,精确调焦至条码影像清晰,按测量键读数,显示测站成果,测站检核合格迁下一站。
莱卡电子水准仪操作流程
莱卡电子水准仪操作流程第一篇:莱卡电子水准仪操作流程徕卡DNA03电子水准仪使用方法及限差设置;使用LeicaGeoOffice上载程序;1.1在仪器窗口中选择DNA,并选择通讯端口;DNA03新机载线路测量程序操作说明书-John;1.2完成后点Upload,进入下面界面;1.3选择上载程序,然后点击“下一步”,程序开始;线路测量;1应用程序选择;在仪器上按PROG进入[应用程序界面],用上下键;2新建作业徕卡DNA03电子水准仪使用方法及限差设置使用Leica Geo Office上载程序。
1.1在仪器窗口中选择DNA,并选择通讯端口DNA03新机载线路测量程序操作说明书John Shao 1.2完成后点Upload,进入下面界面1.3选择上载程序,然后点击“下一步”,程序开始上载,等待其完成。
线路测量 1应用程序选择在仪器上按PROG 进入[应用程序界面],用上下键选择线路测量 2新建作业在[线路测量]中,选择[作业]按回车,进入如下界面:Job:作业名称;Oper:操作人员;Comt1:作业描述1;Comt2:作业描述2;:返回上一级,不创建作业。
:确认创建作业,进入下一步,线路测量设置。
Name:输入将要测量的线路名称;Meth:作业方法选择,本程序中有BF,aBF,BFFB,aBFFB四中方法可以选择; PtID:线路起始点点号;H0:线路起始点高程值; Staf1:标尺1描述; Staf2:标尺2描述; 2.1线路测量方法选择线路测量方法中有BF双转点模式;BF常规模式;aBF往测(奇数站后前,偶数站前后);aBF返测(奇数站前后,偶数站后前);aBFFB往测(奇数站后前前后,偶数站前后后前);aBFFB返测(奇数站前后后前,偶数站后前前后);使用方向键选择返测或双转点测量模式。
1、选择BF双转点测量模式:2、选择BF常规测量模式:3、选择BFFB双转点测量模式:4、选择BFFB常规测量模式:5、选择aBF返测模式:6、选择aBF常规测量模式:7、选择aBFFB返测模式:8、选择aBFFB返测模式:选择方法后直接用进入下一步,进入常规或往测测量模式。
电子水准仪(dini12)的操作说明
电子水准仪(dini12)的操作说明DINI12电子水准仪的设置:当处于主测量显示屏时数字键有以下功能:1)RPT –重复测量模式2)INV –倒尺测量3)INP –输入尺子读数4)PNr –输入点号5)REM –输入记忆代码6)EDIT –编辑功能7)Menu –仪器设置等8)INFO –一般信息9)DISP –相关显示RPT (#1 key):1)设置每次测量重复次数. Number of meas 12) 设置重复次数测量后的最大标准误差max stdDev o.ooooo如果测量时的误差超过您设置的最大误差,DINI 会提示.INV (#2 key):如果设置仪器立尺人把尺子倒过来,可以设置仪器读数并获得尺子上方的高程.INP (#3 key):允许手工输入数据.当立尺人扶尺时,操作仪器的人可以自己从照准部读出尺子的读数然后估算出距离,和读数,再向普通仪器手工记录一样手工输入到仪器内存中去PNr (#4 key):允许输入点号.有两种类型; cPNo & iPNo.cPNo: 输入当前点号并且可以自动增加点号. Input indiv pnoiPNo: 输入点号但是她是独立点,下一个继续CPNo输入的点号并自动增加. Input current pnoREM (#5 key):允许使用者输入正在测量点的代码(用于记忆和保存).EDIT (#6 key):一个单一的编辑功能.Esc: 退出这个屏幕Disp: 显示每行数据的信息.Del: 从内存中删除信息Inp: 允许输入数据到内存PRJ: 项目键(见下页)MENU (#7 key):仪器设置和功能等. 也可以察看下一个项目的详细解释1)Max dist: 输入最大测量距离(当测量的距离超过此距离时会警告用户).2)Min sight: 输入最小视高.3)Max diff: 输入在线路测量的BFFB模式中一测站最大偏差.4)Refr coeff: 允许用户输入大气折射率参数.5)Vt offset: 输入尺子读数的改正数6)Date: 设置日期7)Time: 设置时间调节仪器选项可以让用户运行“peg test” .您可以选择不同的方法来得到正确的改正数,您也不需要自己去改正他,在仪器内部他会自动把改正数加到测量的数据里面!1)Interface 1: 选择端口1 (可能是PC 电脑)2)Interface 2: 选择端口2 (可能是打印机)3)PC Demo: 可以和电脑连接电脑显示屏和仪器显示将是同步的.4)Update / service: 软件更新(必须和特定的监控软件连接).1)Recording of data1) Remote Control: 设置记录数据到外部电脑.2) Record: 记录数据到哪里3) Rod Readings: 当记录时,记录数据的那些选项,测量原始数据(RM) , 或者计算数据(RMC) .4) Pno Increment: 点号自动增加步长5) Time: 测量时时间记录开关2) Parameter settings: 设置数据记录时通讯参数(协议和波特率) .1)Height Unit: 测量的高程的单位和记录到内存的单位.2)Input Unit: 手工输入的单位.3)Display resolution: 最小显示单位.4)Shut Off: 自动关机时间.5)Sound: 蜂鸣开关.6)Language: 语言设置.7)Date: 日期格式8)Time: 时间格式INFO (#8 key):一些和水准相关的信息.DISP (#9 key):当有更多信息要显示时,您可以按下这个键来显示相关的不同的信息。
天宝电子水准仪使用说明
天宝电子水准仪使用说明一、水准仪的基本结构和组成部分1.主体:水准仪的主体是一个长方形的外壳,内部装有电子元件和仪器控制面板。
2.游标:游标是水准仪的一部分,用于标记高度的改变。
游标通常是一个小圆圈或一个箭头,可以在仪器的显示屏上移动。
3.显示屏:水准仪的显示屏通常位于主体的一侧,用于显示测量结果。
4.调节脚:水准仪的底部通常配备了调节脚,用于调整仪器的水平度。
5.电源:水准仪通常使用电池供电,可以通过主体上的电源插座连接电源。
二、使用前的准备工作在开始使用水准仪之前,需要进行以下准备工作:1.检查仪器:检查水准仪主体和相关配件是否完好无损,并确保电池已经安装正确。
2.校准水平度:将水准仪放置在水平的表面上,并使用调节脚调整仪器的水平度。
3.打开电源:将电池插入电源插座,并按下主体上的电源按钮打开电源。
三、测量水平面1.设置基准点:选择需要测量的基准点,并确保它们是水平的。
最好选择稳定的物体,如固定在地面上的墙壁或建筑物的角落。
2.安装水准仪:将水准仪安装在基准点附近的稳定表面上。
确保仪器放置平稳,并使用调节脚调整水准仪的水平度。
3.零点校准:在使用水准仪之前,需要进行零点校准,以确保仪器的准确性。
根据水准仪的说明书,按照要求进行校准操作。
4.开始测量:打开水准仪的电源,将游标对准基准点,并通过仪器的控制面板观察测量结果。
根据需要,可将游标移动到其他位置进行测量。
5.读取和记录结果:在测量过程中,显示屏上会实时显示测量结果。
根据需要,可以将结果进行记录,以备后续使用。
四、注意事项和常见故障排除1.避免震动和冲击:在使用水准仪时,应尽量避免震动和冲击,以免影响仪器的准确性。
2.防止水或尘埃进入:水准仪是一种精密仪器,应尽量避免水或尘埃进入。
在使用结束后,应及时将水准仪存放在干燥清洁的地方。
3.定期校准:为了确保准确性,建议定期校准水准仪。
校准的频率和方法可以根据具体使用情况和仪器要求进行调整。
4.常见故障排除:如果发现水准仪故障或测量结果不准确,可以尝试以下故障排除方法:检查电池是否正常工作,校准仪器的零点,清洁仪器的游标和显示屏。
电子行业电子水准仪使用说明
电子行业电子水准仪使用说明一、简介电子水准仪是电子行业中常用的一种测量仪器,用于测量地面或其他水平面的高程差异。
本文档将详细介绍电子水准仪的使用方法和注意事项。
二、工具准备在使用电子水准仪之前,请确保以下准备工作已完成:1.确保电子水准仪和三脚架完好无损,并已组装好。
2.电源供应:电子水准仪通常使用电池供电,请确保电池已安装并电量充足。
3.参考点设置:在开始测量之前,应先确定基准点,并使用水平仪调整三脚架水平。
三、使用步骤按照以下步骤正确使用电子水准仪:1.开机:按下电子水准仪的电源按钮,等待其开机。
2.校准:在开机后,将电子水准仪放置在参考点上,按下校准按钮,进行水平校准。
3.测量:将电子水准仪移动到需要进行高程测量的位置,确保其水平仪显示水平。
–若电子水准仪具有自动调平功能,只需将其放置在测量位置上,它将自动调整水平。
–若电子水准仪不具有自动调平功能,则需要调整三脚架螺杆,使其水平仪显示水平。
4.记录数据:按下电子水准仪上的记录按钮,记录当前高程数据。
5.移动位置:将电子水准仪移动至下一个测量位置,并重复步骤3和步骤4,直至完成全部测量。
6.关机:使用完毕后,按下电子水准仪上的电源按钮关闭仪器。
四、注意事项在使用电子水准仪时,请注意以下事项:•保持仪器稳定:仪器稳定放置在三脚架上,并确保其不会被外部因素干扰。
•避免振动:在测量过程中,避免对电子水准仪和三脚架施加不必要的振动。
•清洁仪器:定期清洁仪器的外壳和镜头,避免灰尘和污渍影响测量准确度。
•避免接触水和潮湿环境:电子水准仪无防水功能,应避免接触水和潮湿环境。
•保护仪器:使用完毕后,请妥善保管仪器,避免摔落和碰撞。
五、常见问题以下是一些常见问题的解答:1.电子水准仪无法开机怎么办?–请检查电池是否安装正确,并确保电池电量充足。
–若以上方法无效,请联系供应商或维修人员。
2.为什么测量结果不准确?–请确保基准点的设置和水平调整正确。
–如果仍然存在偏差,请检查仪器是否受到外部因素的干扰。
电子水准仪二等水准测量
4、设置线路
选择“线路”。
观察措施:
➢ BF ➢ aBF ➢ BFFB ➢ aBFFB ➢ 单程双转点
输入线路名。
线路名 观察措施 起始点号 起始点高程
选择测量措施。 输入起点点号。
指定标尺
指定标尺可不输。
【新线路】 Name: Meth: PtID: Ho: Stf1:
Stf2:
搜索 返测 LINE00001
自定义键功能 点号增长步长
回车,即如测量 界面。
瞄准水准尺,按 仪器侧面红色测量按 钮,进行测量。
回车。
作业员名称
注释
日期时间
【选择作业】
Job:
123
Oper:
-------
Cmt1:
-------
Cmt2:
-------
18.11.2023 10:41:17 增长
【新作业】
Job:
------
Oper:
-------
Cmt1:
-------
Cmt2:
-------
18.11.2023 10:41:17
功能
按FNC键,调出功能菜单。 测试:只测不统计。 查看:显示最终一次测量成果。 编码:输入编码。 点号:输入运营自动点号旳起始 值和递增量。 输入:人工输入测量值。水准尺 读数和距离。 选择 4 (点号)
【功能】
1 测试 2 查看 3 编码 4 点号
5 输入
【点号】
Running PtID
aBFFB A1
0.00000 m
-------------
5、设置限差
【设置限差】 1/2
值
选择“限差”。
Precise :
电子水准仪使用说明书
电子水准仪使用说明书:操作说明:1、要进行绝对测量,只需按ON/OFF按键和就能显示实际的角度值。
“LEVEL”将出现在液晶显示屏上。
绝对零度的校准程序是一个简单的程序,具体说明见背面。
2、要读取相对零值,开启设备,将水准仪放置在您的参考面上并按下按零按钮。
把设备移动到第二个表面,它会直接读第二个角度值精确到± 0.2 度。
这两个表面是否真的很水平没有关系:这电子水准仪会准确显示出它们之间的夹角。
3、为了保证仪器测量的准确性,应该始终保持水准仪垂直状态既不要倾向你也不远离你。
该电子水准仪使用标准的 9 伏电池,你可以用附带的螺丝刀移去后盖来更换电池。
请仔细阅读以下使用说明,正确、适当的使用水准仪。
具体使用说明:1、把水准仪放在一个水平面上。
0.002、按下ZERO和ON/OFF按钮5秒钟直到屏幕出现CAD1 。
0.003、放开按钮并且注意在“ 1 ”开始闪动前不要移动水准仪。
CAD14、顺时针转动水准仪90 °并按下 ZERO按钮,屏幕上将会出现CAD2 ,注意在“ 2 ”开始闪动前不要移动水准仪。
CAD290°5、再次顺时针转动水准仪90 °并按下 ZERO 按钮,屏幕上会出现 CAD3 ,注意在“ 3 ”开始闪动前不要移动水准仪。
CAD3180°6、再次顺时针转动水准仪90 °并按下 ZERO 按钮,屏幕上会出现 CAD4 ,注意在“ 4 ”开始闪动前不要移动水准仪。
CAD4270°7、再次顺时针转动水准仪90 °并按下 ZERO按钮,屏幕上会出现CAD5 , 3秒钟后显示屏会出现0.00 ,这样就完成了水准仪的校准工作。
CAD58、现在可以开始使用电子水准仪了。
0.009、电池量不足。
Operations:1.To read absolute measurements,simply push the ON/OFF button and the actualangle is displayed.“ LEVEL ” will appear on LCD. The calibration procedure for absolute zero is a simple procedure and instructions appear overleaf.2.To read relative zero, turn the unit on, place the level on your referrence surfaceand Press the ZERO button. Move the unit to the second surface, and it willread the angle directly to an accuracy of ±0.2 degree. It does not matterwhether either of the surfaces is truly level :this digital level will accuratelyregister the angle between them.3.For accurate reading, you should always keep this digital level upright and notleaning toward or away from you. This digital level uses a standard 9 volt battery which can be easily replaced by moving the back plate with the included screwdriver.。
最新DNA03电子水准仪使用说明
1
1.5
三等
3
6
0.3
DS3
75
2
3
四等 DS3 100
5
10
0.2
3
5
测量原理
标尺的条码作为参照信号存在仪器内。测量时,线译码 器捕获仪器视场内的标尺影象作为测量信号,然后与仪器的 参考信号进行比较,便可求得视线高度和水平距离。就象光 学水准测量一样,测量时标尺要直立。只要把标尺照亮,本 仪器可在夜间进行测量。
DNA03电子水准仪使用说明
二、测量组织
五人一组,分工如下:
➢ 两人用皮尺或测绳丈量前后视距离。 ➢ 两人立尺。 ➢ 一人观测。
三、测量方法
往返测。
二等水准测量观测顺序
往测: 奇数站:后→前→前→后 偶数站:前→后→后→前 返测: 奇数站:前→后→后→前 偶数站:后→前→前→后
注意:测站数必须是偶数。
2、测量 Code setting(编码设置) Decimal position(小数位数) GSI – format(GSI格式) Earth curvature correction(地球曲率改正)
3、通讯 Baudrate(波特率) DATA bit(数据位) Parity(奇偶检校) End mark(结束标志) Stop bit(结束标志)
DNA03基本构造
圆水准器进光管
提把
水平微动螺旋 PC卡开仓按钮 开关 圆水准器
键盘 目镜 显示屏
键盘
打开碎部测量键 设置测量模式键 用户自定义键 测量程序键 数据管理器键 后退、取消或停止键
第二功能键
删除字母取消 或停止测量键
数字字母键 定位键 回车键
测量模式
按MODE键显示测量模式:
大学实验室数字水准仪操作规程
大学实验室数字水准仪操作规程数字水准仪和条码水准尺是精密电子测量仪器和工具,在操作数字水准仪以前必须很好的理解数字水准仪和条码水准尺的使用及注意事项。
使用本仪器时,轻拿轻放,勿磕勿碰,确保仪器的使用安全。
在使用前请遵守下列规定:一、仪器的安置先将仪器的三脚架在地面安置稳妥,安置角架必须与地面点大致对中,架头大致水平,若为泥土地面,应将脚尖踩入土中,若为坚实地面,应防止脚尖有滑动的可能性,然后开箱取仪器。
仪器从箱中取出之前,应看清仪器在箱中的正确安放位置,以避免装箱时发生困难。
取出仪器时,应先松开制动螺旋,用双手握住支架或基座,轻轻安放到三脚架头上,一手握住仪器,一手拧连接螺旋,最后拧紧连接螺旋,使仪器与三脚架连接牢固。
2、装好仪器以后,随后关闭仪器箱盖,防止灰尘等进入箱内。
二、仪器使用时须注意的问题1、仪器安装在三脚架上之后,不论是否在观测,必须有人守护,禁止无关人员拨弄,避免路过行人、车辆碰撞。
2、仪器镜头上的灰尘,应该用仪器箱中的软毛刷拂去或用镜头纸轻轻擦去,严禁用手指或手帕等擦拭,以避免损坏镜头上的保护膜,观测结束时及时套上物3、阳光下观测,应撑伞防晒,雨天应禁止观测;4、观测时,应先松开制动螺旋,然后平稳转动;使用微动螺旋时,应先旋紧制动螺旋(但不可拧的过紧);微动螺旋不要旋到顶端,即应使用中间的一段螺旋。
5、在操作仪器时不得随意改变仪器的参数及系统设置。
发生故障时,应及时向指导老师报告,不得擅自处理。
6、仪器的搬迁在行走不便的地段搬迁测站或远距离迁站时,必须将仪器装箱后再搬;迁站时,应带走仪器所有附件及工具等,防止遗失。
7、注意保护标尺,不要使标尺粘上灰尘,严禁划伤条码标尺表面。
条码标尺表面或每一标尺的连接处在存放或运输过程中容易碰伤。
条纹标尺表面粘上灰尘或碰伤会引起无法读数或测量,因为仪器是通过读取标尺上的黑白条纹来转换成电信号的。
这样会影响精度,有时根本无法测量。
三、仪器的开、关机仪器开机时按下PWR键,根据仪器提示倾斜一下望远镜,仪器进入工作状态,然后进行各种测量工作。
电子水平安全操作及保养规程
电子水平安全操作及保养规程为了确保电子水平仪在使用过程中的稳定性和安全性,特制定《电子水平安全操作及保养规程》。
一、工作环境及操作人员要求1.工作环境温度在0℃~40℃之间,湿度不大于85%RH。
2.使用人员必须具备必要的专业知识和操作技能,能熟练掌握仪器操作并理解本规程的内容。
3.操作过程中必须穿戴防护用品,包括防护眼镜、防护手套、防护鞋等。
二、电子水平安全操作1.使用前准备(1)接通电源前,检查电源插头和插座是否符合标准,检查电线及外壳是否完好无损;(2)检查电子水平仪是否正确接线,检查各功能按键处于合适状态。
2.使用过程中(1)严禁在水平仪上堆放重物,以免损坏仪器。
(2)在检测机器和仪器状态变化时,不要拔下并插入传感器接口,以免对传感器造成影响。
(3)传感器接口不要进行拆卸或安装,除非严格按照说明书进行。
(4)严禁将干净的传感器接触乱放以防绕线,如果使用绕头,频繁进行包装容易造成绕头或绕线,需循序渐进地进行。
(5)请勿在不完全分解水平仪的情况下,打开显示器或对仪器进行操作。
(6)对仪器及传感器只能使用过滤除湿气、粉尘的防尘膜进行保护。
(7)传感器接口应定时清洁,并使用干净的化学纤维织物擦拭。
三、电子水平保养规程1.仪器保养(1)在正常使用过程中需定期对电子水平进行检查和保养,每天保持设备外表面干净。
(2)处理水平仪电源线、传感器接口等连接问题。
(3)请勿更换传感器标准化接口,如有损坏请联系售后服务进行维修或更换。
2.传感器保养(1)避免在传感器使用过程中,碰撞或者碰撞到低障碍物,防止传感器损坏。
(2)进行传感器通电前,需要先确保电线正常连接。
(3)防止在使用过程中出现摆动、震动等问题,提高传感器的稳定度。
(4)保证传感器周围环境清洁,避免灰尘、水滴等影响传感器使用。
总之,电子水平在使用过程中,我们需要注意到实际的使用方法,增强保养和维护的效果,保证仪器长期的有效使用。
本规程是为了规范水平安全操作,而不是全部,若有需要,可以根据不同仪器的特点进行更新和修订。
电子水平仪使用方法
电子水平仪使用方法电子水平仪是一种用来测量水平度的工具,它在建筑、工程、家具制作和其他领域中都有广泛的应用。
使用电子水平仪能够快速、精确地确定水平面,提高工作效率,保证工作质量。
下面将详细介绍电子水平仪的使用方法。
1. 准备工作。
在使用电子水平仪之前,首先要确保其电池电量充足,以保证测量的准确性。
另外,还需要清洁测量表面,确保没有尘土或其他杂质影响测量结果。
2. 打开电子水平仪。
按下电子水平仪上的开关按钮,打开仪器。
在仪器打开的过程中,需要等待片刻,确保仪器能够自我校准,以保证测量的准确性。
3. 进行测量。
将电子水平仪放置在需要测量的表面上,确保仪器的测量表面与被测表面接触牢固。
在仪器显示屏上,会出现水平方向的指示,通过调整被测表面,使得指示尽量接近水平线,即可完成水平度的测量。
4. 记录测量结果。
在完成测量后,可以将测量结果记录在纸质或电子表格上,以备日后参考。
记录测量结果有助于对工程或家具制作过程中的水平度进行监控和调整。
5. 关闭电子水平仪。
在使用完毕后,及时关闭电子水平仪,以节省电池电量。
同时,还可以清洁仪器的测量表面,以便下次使用时能够获得准确的测量结果。
6. 保养与存放。
定期清洁电子水平仪的外部表面,避免灰尘或污垢影响仪器的使用寿命和测量准确性。
在存放时,应将电子水平仪放置在干燥、通风的环境中,避免受潮或受到外部冲击。
通过以上步骤,我们可以准确、快速地使用电子水平仪进行测量,并记录下测量结果。
在实际工作中,要根据需要选择合适的型号和精度的电子水平仪,以满足不同工作场景的测量需求。
希望以上内容能够帮助大家更好地使用电子水平仪,提高工作效率,保证工作质量。
电子水准仪测量步骤
7.4.2 数字水准仪观测7.4.2.1 往、返测奇数站照准标尺顺序为:a)后视标尺;b)前视标尺;c)前视标尺;d)后视标尺。
7.4.2.2 往、返测偶数站照准标尺顺序为:a)前视标尺;b)后视标尺;c)后视标尺;d)前视标尺。
7.4.2.3 一测站操作程序如下(以奇数站为例):a)首先将仪器整平(望远镜绕垂直轴旋转,圆气泡始终位于指标环中央);b)将望远镜对准后视标尺(此时,标尺应按圆水准器整置于垂直位置),用垂直丝照准条码中央,精确调焦至条码影像清晰,按测量键;c)显示读数后,旋转望远镜照准前视标尺条码中央,精确调焦至条码影像清晰,按测量键;d)显示读数后,重新照准前视标尺,按测量键;e)显示读数后,旋转望远镜照准后视标尺条码中央,精确调焦至条码影像清晰,按测量键。
显示测站成果。
测站检核合格迁站。
7.5间歇与检测7.5.1观测间歇时,最好在水准点上结束。
否则,应在最后一站选择两个坚稳可靠、光滑突出、便于放置标尺的固定点,作为间歇点。
如无固定点可选择,则间歇前应对最后两测站的转点尺桩(用尺台作转点尺承时,可用三个带帽钉的木桩)做妥善安置,作为间歇点。
7.5.2间歇后应对间歇进行检测,比较任意两尺承点间歇前后所测高差,若符合限差(见表8)要求,即可由此起测;若超过限差,可变动仪器高度再检测一次,如仍超限,则应从前一水准点起测。
7.5.3检测成果应在手簿中保留,但计算高差时不采用。
7.5.4数安水准仪测量间歇可用建立新测段等方法检测,检测有因难时最好收测在固定点上。
GB/T12879-20067.6测站观测限差与设置7.6.1测站观限差测站观测限差应不超过表8的规定。
表8使用双摆位自动安平水准仪观测时,不计算基辅分划读数差。
对于数字水准仪,同一标尺两次读数差不设限差,两次读数所测高差的差执行基辅分划所测高差之差的限差。
测站观测误差超限,在本站发现后可立即重测,若迁站后才检查发现,则应从水准点或间歇点(应经检测符合限差)起始,重新观测。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

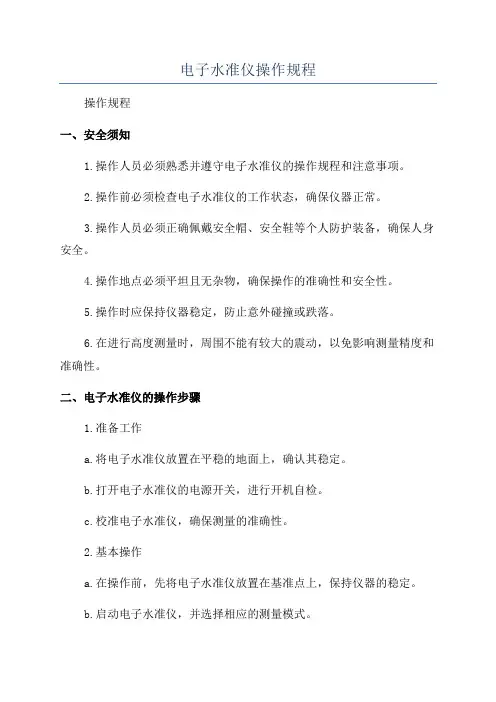

电子水准仪操作规程
电子水准仪的使用包括:电子水准仪的安置、整平、瞄准、读数四个步骤。
⑴安置:
安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。
首先打开三脚架并使高度适中,用目估架顶大致水平并检查脚架是否牢固,然后打开仪器箱,用连接螺旋将水准仪器连接在三脚架上。
⑵整平:
整平是使仪器的视线水平,利用脚螺旋置圆水准气泡居于圆指标圈之中。
调整圆水准气泡,气泡移动的方向与大姆指运动的方向一致,将水准仪整平。
⑶瞄准:
瞄准是用望远镜准确地瞄准目标。
首先是把望远镜对向远处明亮的背景,转动目镜调焦螺旋,使十字丝最清晰。
再松开固定螺旋,旋转望远镜,使照门和准星的连接对准水准尺,最后转动物镜调焦螺旋,使水准尺的清晰地落在十字丝平面上,消除视差,再转动微动螺旋,使水准尺的像靠于十字竖丝的一侧。
⑷读数:
用十字丝,截读水准尺上的读数。
电子水准仪是利用数字图像处理技术读数,读数精确至0.00001mm。
按电子水准仪进行观测,以往测奇数测站为例,一测站的操作程序如下:
⑴首先整平仪器,调节数字水准仪角螺旋,使圆气泡位于指标圆环中央,望远镜绕垂直轴旋转180度,圆气泡仍位于指标圆环中央;
⑵将望远镜照准后视水准标尺,用垂直丝照准条码中央,精确调焦至条码影像清晰,按测量键读数;
⑶显示读数后,旋转望远镜照准前视标尺,用垂直丝照准条码中央,精确调焦至条码影像清晰,按测量键读数;
⑷显示读数后,重新照准前视水准标尺条码中央,按测量键读数;
⑸显示读数后,旋转望远镜照准后视水准标尺条码中央,精确调焦至条码影像清晰,按测量键读数,显示测站成果,测站检核合格迁下一站。
