能耗计量系统方案解读

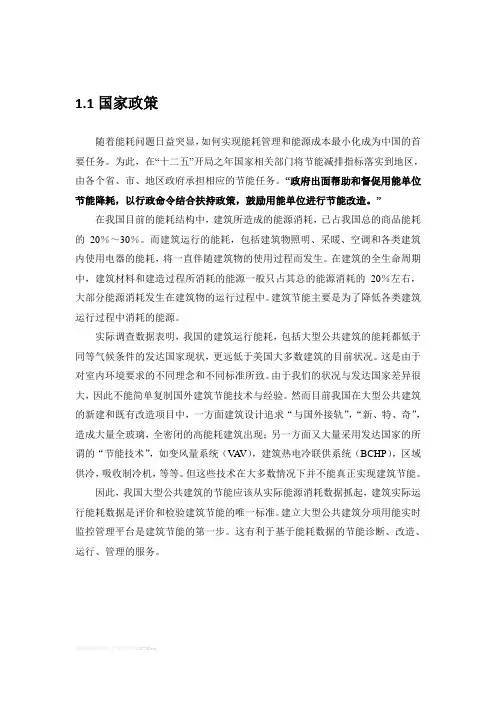

1.1国家政策

随着能耗问题日益突显，如何实现能耗管理和能源成本最小化成为中国的首要任务。为此，在“十二五”开局之年国家相关部门将节能减排指标落实到地区，由各个省、市、地区政府承担相应的节能任务。“政府出面帮助和督促用能单位节能降耗，以行政命令结合扶持政策，鼓励用能单位进行节能改造。”

在我国目前的能耗结构中，建筑所造成的能源消耗，已占我国总的商品能耗的20,,30,。而建筑运行的能耗，包括建筑物照明、采暖、空调和各类建筑内使用电器的能耗，将一直伴随建筑物的使用过程而发生。在建筑的全生命周期中，建筑材料和建造过程所消耗的能源一般只占其总的能源消耗的20,左右，大部分能源消耗发生在建筑物的运行过程中。建筑节能主要是为了降低各类建筑运行过程中消耗的能源。

实际调查数据表明，我国的建筑运行能耗，包括大型公共建筑的能耗都低于同等气候条件的发达国家现状，更远低于美国大多数建筑的目前状况。这是由于对室内环境要求的不同理念和不同标准所致。由于我们的状况与发达国家差异很大，因此不能简单复制国外建筑节能技术与经验。然而目前我国在大型公共建筑的新建和既有改造项目中，一方面建筑设计追求“与国外接轨”，“新、特、奇”，造成大量全玻璃，全密闭的高能耗建筑出现;另一方面又大量采用发达国家的所谓的“节能技术”，如变风量系统(VAV)，建筑热电冷联供系统(BCHP)，区域供冷，吸收制冷机，等等。但这些技术在大多数情况下并不能真正实现建筑节能。

因此，我国大型公共建筑的节能应该从实际能源消耗数据抓起，建筑实际运行能耗数据是评价和检验建筑节能的唯一标准。建立大型公共建筑分项用能实时监控

管理平台是建筑节能的第一步。这有利于基于能耗数据的节能诊断、改造、运行、管理的服务。

1.2能源管理现状

1.2.1建立能源管理系统的必要性

建立高效的能源管理系统，对建筑各类耗能设备能耗数据进行实时测量，对采集数据进行统计和分析，发现能源使用规律和能源浪费情况，确定建筑能耗经济指标及绩效考核指标，对于提高人员主动节能意识及配合国家完成“十二五”节能减排总体目标是非常必要的。

1.2.1节能收益

根据美国能源部门统计，通过高效的能源管理系统，可以帮助建筑节约5%-25%能源～

1.3设计原则

1、技术的先进性、可靠性和适用性

采用先进成熟的技术标准，以适度超前、保留升级空间为原则，确保系统的先进性、可靠性及适用性。

2、先进性和经济性相结合

系统建设应始终贯彻面向应用、注重实效的方针，坚持实用、经济的原则，达到功能的经济性。

1.4设计依据

《民用建筑能耗数据采集标准》JGJ/T154-2007

《多功能电能表通信规约》DL/T 645-1997，

《多功能电能表》DL/T614-1997，

《电能计量装置技术管理规程》DL/T 448-2000，

《电测量及电能计量装置设计技术规程》DL/T 5137-2001，

《电能计量装置安装接线规则》DL/T 825-2002，

《户用计量仪表数据传输技术条件》CJ/T 188-2004，

《自动化仪表工程施工及验收规范》GB50093-2002 ，

《低压配电设计规范》GB50054-95 ，

《民用建筑电气设计规范》、

《电能计量柜基本试验方法》DL/T549-1994 、

《电能计量柜》GB/T16934-1997，

《电气装置安装工程电缆线路施工及验收规范》GB 50168-2006 、

《建筑电气施工质量验收规范》 GB50303-2002

1.5系统简介

EMC-2000是Hysine研发的大型建筑建筑能源管理系统，实现对建筑现场及远程能耗(电、水、气、冷、热量的分类计量以及电能的分项计量，)实时动态监测、能耗管理及能效分析工作，帮助业主实现持续管理能源并降低能耗。

Hysine与多个高等院校及科研机构合作研制开发的EMC-2000建筑设备节能控制与管理系统，主要针对大型公共建筑的节能应用，提供建筑能耗监测、设备节能

运行管理及售后服务一体化解决方案，适用于新建、改建、扩建项目中建筑机电设备能效跟踪控制节能管理。

EMC-2000建筑设备节能控制与管理系统以建筑能耗监测技术为基础，以建筑机电设备节能控制技术为手段，实现对中央空调、风机、水泵、采暖、照明等系统设备运行效率的动态分析及设备的运行节能控制，为用户提供先进高效的综合能源管理解决方案。

秉承为用户创造价值的理念，Hysine拥有一支具有丰富节能管理行业经验的专家顾问团队和技术服务团队，既可以为建筑业主及管理单位提供前期的建筑能耗诊断和节能系统优化设计，还可以为用户建立能源指挥和控制组织管理体系，通过定制智能化、个性化的高效能源管理解决方案为用户带来持续的能源节约。

整个能源管理系统由管理中心、主干通信网络、数据采集器、智能电表等组成，同时为与上一级能耗监测和管理系统连接预留系统接口。

本项目能耗监测系统针对各个商铺的用电用水进行计量，为收取电费、水费做依据，同时实现管理上的便利，提高工作人员的效率。

整个能源管理系统由管理中心、主干通信网络、数据采集器、智能电表、智能水表等组成，系统架构如下。

A. 计量系统路由器

a) 系统路由器，支持以太网接口， b) 支持10个表通讯网关。

c) 通讯方式:RS485，Modbus d) 通讯速率:?9600bps

e) 工作环境:-20?,+55? ?95%RH

B. 电表通讯网关

a) 采集容量:32K，电表通讯集成

b) 最大功耗:5W

c) 通讯方式:RS485，Modbus

d) 通讯速率:?9600bps

e) 工作环境:-20?,+55? ?95%RH

C. 水表通讯网关

a) 采集容量:32K，水表通讯集成。

b) 最大功耗:5W

c) 通讯方式:RS485，Modbus

d) 通讯速率:?9600bps

e) 工作环境:-20?,+55? ?95%RH 1.6系统功能

1.6.1管理中心

能源管理中心相当于整个系统的大脑，通过对现场数据采集器上传的数据进行存储、统计和分析，为业主提供有效的能源使用和持续的能源节约提供实施依

据;
