地质罗盘的使用地质罗盘仪是进行野外地质工作必不可少的一种工具。
借助它可以定出方向，观察点的所在位置，测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面……等构造面的空间位置)，以及测定火成岩的各种构造要素，矿体的产状等。
因此必须学会使用地质罗盘仪。
一、地质罗盘的结构：地质罗盘式样很多，但结构基本是一致的，我们常用的是圆盆式地质罗盘仪。

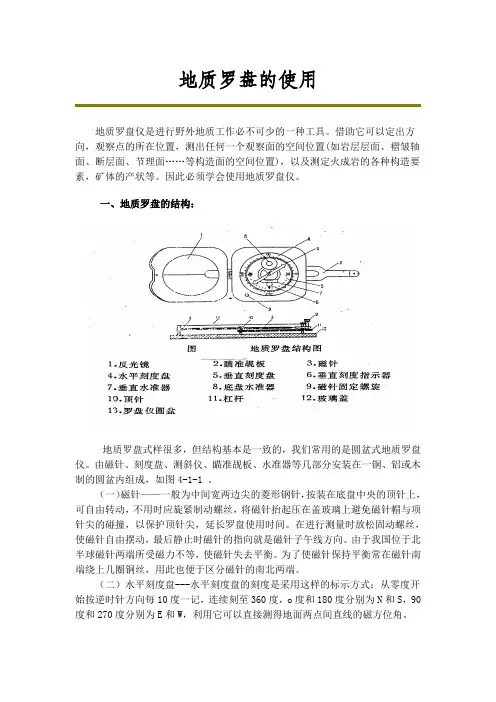

由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成，如图4-1-1 。
（一）磁针——一般为中间宽两边尖的菱形钢针，按装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。
在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。
由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。
为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。
（二）水平刻度盘---水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10度一记，连续刻至360度，o度和180度分别为N和S，90度和270度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。
（三）竖直刻度盘----专用来读倾角和坡角读数，以E或W位置为0度，以S或N为90度，每隔10度标记相应数字。
（四）悬锥---是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。
（五）水准器---通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。
（六）瞄准器——包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。
二、地质罗盘的使用方法在使用前必须进行磁偏角的校正。
因为地磁的南、北两极与地理上的南北两极位置不完全相符，即磁子午线与地理子午线不相重合，地球上任一点的磁北方向与该点的正北方向不一致，这两方向间的夹角叫磁偏角。
工程地质勘察技术操作步骤作业指导书
工程地质勘察技术操作步骤作业指导书第1章工程地质勘察基础知识 (4)1.1 地质勘察目的与意义 (4)1.1.1 了解地质条件 (4)1.1.2 评价工程地质条件 (4)1.1.3 指导工程建设 (4)1.2 工程地质条件分析 (5)1.2.1 地形地貌 (5)1.2.2 地层岩性 (5)1.2.3 地质构造 (5)1.2.4 水文地质条件 (5)1.2.5 工程地质问题 (5)1.3 地质勘察类型及要求 (5)1.3.1 初勘 (5)1.3.2 详勘 (5)1.3.3 施工勘察 (6)1.3.4 环境地质勘察 (6)第2章勘察前期准备工作 (6)2.1 勘察任务书与勘察方案 (6)2.1.1 编制勘察任务书 (6)2.1.2 制定勘察方案 (6)2.2 勘察资料收集与分析 (7)2.2.1 收集相关资料 (7)2.2.2 分析资料 (7)2.3 勘察设备与仪器准备 (7)2.3.1 选择勘察设备与仪器 (7)2.3.2 设备与仪器检校 (7)2.3.3 配置勘察设备与仪器 (7)2.3.4 设备与仪器运输、保管与维护 (7)第3章地质测绘 (7)3.1 地质测绘方法与要求 (7)3.1.1 方法概述 (7)3.1.2 基本要求 (8)3.2 地形地貌测绘 (8)3.2.1 地形测绘 (8)3.2.2 地貌测绘 (8)3.3 地质构造与岩性测绘 (8)3.3.1 地质构造测绘 (8)3.3.2 岩性测绘 (8)第4章钻探工作 (8)4.1 钻探方法选择 (8)4.1.1 钻探方法分类 (8)4.1.3 常见钻探方法 (9)4.2 钻探设备与工艺 (9)4.2.1 钻探设备选型 (9)4.2.2 钻探工艺 (9)4.3 钻探成果整理与分析 (9)4.3.1 钻探资料整理 (9)4.3.2 钻探成果分析 (9)第5章岩土工程勘察 (10)5.1 岩土工程勘察方法 (10)5.1.1 工程地质测绘 (10)5.1.2 钻探勘察 (10)5.1.3 物探勘察 (10)5.1.4 勘察取样与试验 (10)5.2 岩土工程参数测试 (10)5.2.1 物理性质测试 (10)5.2.2 力学性质测试 (10)5.2.3 水文地质参数测试 (10)5.2.4 特殊岩土参数测试 (10)5.3 岩土工程分析评价 (11)5.3.1 岩土体工程性质分析 (11)5.3.2 工程地质条件评价 (11)5.3.3 岩土工程问题识别与评价 (11)5.3.4 岩土工程设计参数推荐 (11)第6章地下水勘察 (11)6.1 地下水勘察方法 (11)6.1.1 钻探法 (11)6.1.2物探法 (11)6.1.3 遥感法 (11)6.1.4试井法 (11)6.2 地下水文地质条件分析 (11)6.2.1 地下水类型及分布规律 (12)6.2.2 地下水补径排条件 (12)6.2.3 地下水与地质构造关系 (12)6.2.4 地下水环境背景值 (12)6.3 地下水动态观测 (12)6.3.1 观测井布设 (12)6.3.2 观测方法 (12)6.3.3 数据处理与分析 (12)6.3.4 地下水动态预测 (12)第7章物探与遥感技术 (12)7.1 物探方法与设备 (12)7.1.1 物探方法概述 (12)7.1.2 设备配置及操作 (13)7.2 遥感技术原理与应用 (13)7.2.1 遥感技术概述 (13)7.2.2 遥感技术原理 (13)7.2.3 遥感技术应用 (13)7.3 物探与遥感资料解释 (13)7.3.1 资料预处理 (13)7.3.2 数据解释方法 (13)7.3.3 解释结果分析与应用 (13)7.3.4 质量评价与可靠性分析 (13)第8章工程地质分析评价 (14)8.1 工程地质条件分析 (14)8.1.1 地形地貌分析 (14)8.1.2 地层岩性分析 (14)8.1.3 地质构造分析 (14)8.1.4 水文地质条件分析 (14)8.2 工程地质问题识别 (14)8.2.1 不良地质现象识别 (14)8.2.2 工程地质风险分析 (14)8.2.3 工程地质问题归类与排序 (14)8.3 工程地质评价方法 (14)8.3.1 定性评价方法 (14)8.3.2 定量评价方法 (15)8.3.3 综合评价方法 (15)8.3.4 工程地质建议措施 (15)第9章勘察报告编制 (15)9.1 勘察报告编写要求 (15)9.1.1 报告编制原则 (15)9.1.2 报告编制依据 (15)9.1.3 报告编制人员要求 (15)9.2 勘察报告内容与格式 (15)9.2.1 报告内容 (15)9.2.2 报告格式 (16)9.3 勘察报告审查与提交 (16)9.3.1 审查流程 (16)9.3.2 提交要求 (16)第10章质量控制与安全生产 (16)10.1 质量控制措施与标准 (16)10.1.1 质量控制措施 (16)1.1.1.1 建立健全质量控制体系，保证勘察过程中各项质量控制措施得到有效实施。
地质罗盘的构造和使用汇总
地质罗盘的构造和使用地质罗盘是野外地质构造经常使用的工具，可用于测定方位和构造面（层面、断层面、节理面等）的产状要素。

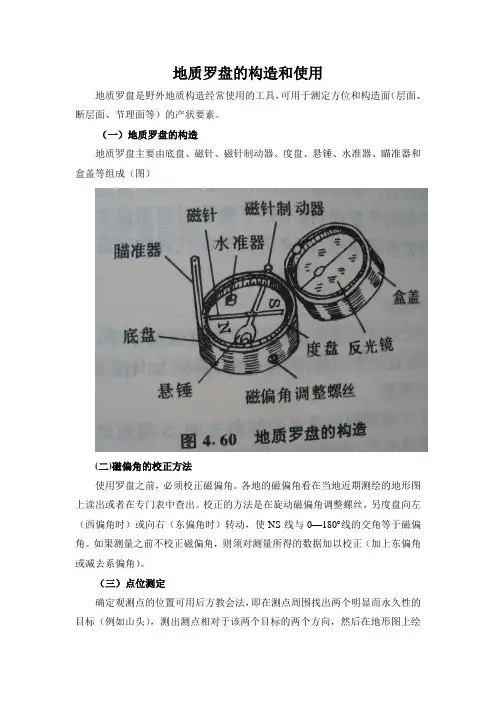

（一）地质罗盘的构造地质罗盘主要由底盘、磁针、磁针制动器、度盘、悬锤、水准器、瞄准器和盒盖等组成（图）(二)磁偏角的校正方法使用罗盘之前，必须校正磁偏角。
各地的磁偏角看在当地近期测绘的地形图上读出或者在专门表中查出。
校正的方法是在旋动磁偏角调整螺丝，另度盘向左（西偏角时）或向右（东偏角时）转动，使NS线与0−180︒线的交角等于磁偏角。
如果测量之前不校正磁偏角，则须对测量所得的数据加以校正（加上东偏角或减去系偏角）。
（三）点位测定确定观测点的位置可用后方教会法，即在测点周围找出两个明显而永久性的目标（例如山头），测出测点相对于该两个目标的两个方向，然后在地形图上绘出从该两个目标引出的两条方向线的交点，此交点即测点位置。
具体方法是把罗盘上度盘的S端对着目标，眼睛从N端瞄准器看去，使NS与目标处于一条直线上，同时放平底盘（水准泡居中），待磁针停摆后关闭制动器，读出指北针所指的度数，例如35︒，即测点位于该目标的NE35︒方向目标的方向上。
用同法测出另一目标的方向线。
然后在地图上画出两条方向线的交点。
如果没有地形图，可测量一个目标的方位角，并目估两点间的距离，即可粗略确定点位。
（四）产状要素的测量测量构造面的产状要素（走向、倾向和倾角）需要找出能够代表次构造面产状的平整面（找不到平整面时可用讲义夹铺在构造面上或插入构造面裂隙中，以讲义夹平面来代表构造面），然后开始测量。
1、走向的测量用罗盘的长边与构造面接触并使罗盘保持水平，磁针停摆后读指北针所指度盘的方位角，即为走向，例如30︒（图4-6a）。
2、倾向的测量用罗盘的N端朝向构造面的倾斜方向，S端短边与构造面接触并使罗盘保持水平，读指北针所指度盘方位角，即为倾角，例如120︒（图4-6b）。
3倾角的测量用刻有测斜角的罗盘长边垂直置于构造面倾斜线上，轻微旋转罗盘下端，使悬锤达到最大偏斜位置，读悬锤所指的测斜角度数，即为倾角，例如45︒（图4-6c）。
详细地质罗盘的使用方法(经典)
岩层走向是岩层层面与水平面交线的方向也 就是岩层任一高度上水平线的延伸方向。
测量时将罗盘长边与层面紧贴，然后转动罗盘， 使底盘水准器的水泡居中，读出指针所指刻度即 为岩层之走向。 因为走向是代表一条直线的方向，它可以两 边延伸，指南针或指北针所读数正是该直线之两 端延伸方向，如NE30度与SW210度均可代表该岩层 之走向。
（五）水准器---通常有两个，分别装 在圆形玻璃管中，圆形水准器固定在 底盘上，长形水准器固定在测斜仪上。 （六）瞄准器——包括接物和接目觇 板，反光镜中间有细线，下部有透明 小孔，使眼睛，细线，目的物三者成 一线，作瞄准之用。
二、地质罗盘的使用方法
在使用前必须进行磁偏角的校正。
因为地磁的南、北两极与地理上的南北两极位置不完 全相符，即磁子午线与地理子午线不相重合，地球上 任一点的磁北方向与该点的正北方向不一致，这两方 向间的夹角叫磁偏角。
岩层产状的记录方式通常采用下岩层走向 为3100，倾向为2200 ，倾角350，则记录为NW3100 ／SW∠350或3100／SW∠350或2200∠350。
野外测量岩层产状时需要在岩层露头测量，不 能在转石(滚石)上测量，因此要区分露头和滚石。 区别露头和滚石，主要是多观察和追索并要善于判 断。 测量岩层面的产状时，如果岩层凹凸不平，可 把记录本平放在岩层上当作层面以便进行测量。
地球上某点磁针北端偏于正北方向的东边叫做东 偏，偏于西边称西偏。东偏为(+)西偏为(-)。
地球上各地的磁偏角都按期计算，公布以备查用。 若某点的磁偏角已知，则一测线的磁方位角A磁和 正北方位角A的关系为A等于A磁加减磁偏角。应用 这一原理可进行磁偏角的校正，校正时可旋动罗 盘的刻度螺旋，使水平刻度盘向左或向右转动， (磁偏角东偏则向右，西偏则向左)，使罗盘底盘 南北刻度线与水平刻度盘0--180度连线间夹角等 于磁偏角。经校正后测量时的读数就为真方位角。
地质罗盘的使用方法PPT课件02
玻璃盖 固定玻璃片的金属线
磁针制动器
北针
圆形水准器
制动杆杠
南针
长方形水准器 测斜指针
地质罗盘的结构
水平刻度盘
顶针 垂直刻度盘
（一）磁针：一般为中间宽两边尖的菱形钢针，安装在底 盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将 磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护 顶针尖，延长罗盘使用时间。在进行测量时放松固动螺丝， 使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方 向。由于我国位于北半球磁针两端所受磁力不等，使磁针失 去平衡。为了使磁针保持平衡常在磁针南端绕上几圈铜丝， 用此也便于区分磁针的南北两端。
地质罗盘使用-2.岩层产状
注意事项： • A测方向时读圆刻度盘，盘面要保持水平（圆水
准居中）。走向是用长边贴岩层面；倾向是用短 边贴岩层面。 • B测角度时读半圆刻度盘，盘面垂直岩层面（管 水准居中）。要注意测真倾角（最大角）。 • C走向为倾向加/减90。所以野外只需测倾向与倾 角。
地质罗盘使用-2.岩层产状
地质罗盘使用-1.目的物方位角测定
若用测量的对物觇板对着测者(此时罗盘南端对着 目的物)进行瞄准时，指北针读数表示测者位于测物 的什么方向，此时指南针所示读数才是目的物位于 测者什么方向，与前者比较这是因为两次用罗盘瞄 准测物时罗盘之南、北两端正好颠倒，故影响测物 与测者的相对位置。
为了避免时而读指北针，时而读指南针，产生混 淆，应以对物觇板指着所求方向恒读指北针，此时 所得读数即所求测物之方位角。
合页链接螺丝
螺丝
磁偏角调节螺丝
链接合页：连接合页把顶盖和底座连为一体，合页处有螺丝、螺杆、螺 帽等零件10件，使用中经常开合，故特别容易松动损害等，要经常对 其进行维护。 磁偏角调节螺丝：用于调节各地磁偏角，使用地质罗盘前，要用调节钥 匙，转动螺口，是水平度盘磁偏角数符合要求。
地址罗盘使用介绍入门
地质罗盘的使用地质罗盘仪是进行野外地质工作必不可少的一种工具。
借助它可以定出方向，观察点的所在位置，测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面……等构造面的空间位置)，以及测定火成岩的各种构造要素，矿体的产状等。
因此必须学会使用地质罗盘仪。
一、地质罗盘的结构：地质罗盘式样很多，但结构基本是一致的，我们常用的是圆盆式地质罗盘仪。

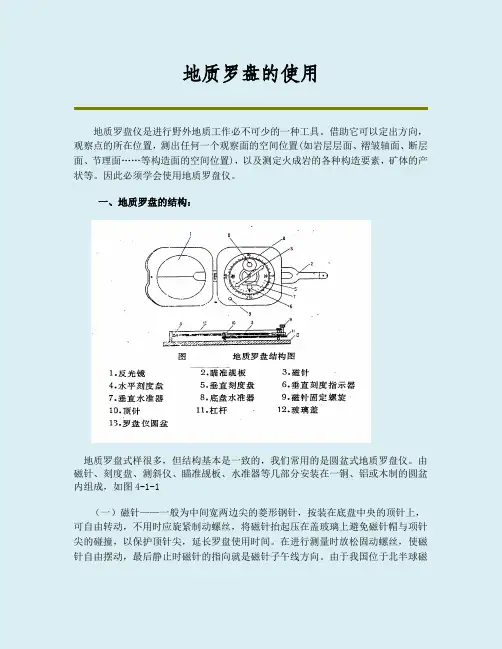

由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成，如图4-1-1（一）磁针——一般为中间宽两边尖的菱形钢针，按装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。

在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。
由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。
为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。
（二）水平刻度盘---水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10度一记，连续刻至360度，0度和180度分别为N和S，90度和270度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。
（三）竖直刻度盘----专用来读倾角和坡角读数，以E或W位置为0度，以S 或N为90度，每隔10度标记相应数字。
（四）悬锥---是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。
（五）水准器---通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。
（六）瞄准器——包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。
二、地质罗盘的使用方法在使用前必须进行磁偏角的校正。
因为地磁的南、北两极与地理上的南北两极位置不完全相符，即磁子午线与地理子午线不相重合，地球上任一点的磁北方向与该点的正北方向不一致，这两方向间的夹角叫磁偏角。
