最新DSJ80-40-2×55皮带机设计方案汇总

合集下载

皮带机设计方案范文

皮带机设计方案范文一、需求分析根据需求分析，本设计方案需要满足以下几个方面的需求：1.传送带承载能力：根据物料种类和产量需求确定传送带的承载能力，以保证物料正常运输。

2.传送带长度和宽度：根据生产车间的空间限制和物料的体积大小确定传送带的长度和宽度。

3.传送速度：根据物料的运输要求和生产效率确定传送带的运行速度。

4.传送带材料和结构：根据物料的特性和工作环境确定传送带的材料和结构，以确保传送带的耐磨性和耐腐蚀性。

5.传送带的安全性和可靠性：设计传送带时需考虑工作人员的安全和设备的可靠性，如添加防护装置和故障检测系统等。

二、设计方案1.传送带承载能力：根据物料种类和产量需求，选择适当的传送带宽度和承载能力，确保传送带可以承载物料的重量，并设置合理的支撑结构。

2.传送带长度和宽度：根据车间的空间限制和物料的体积大小，确定传送带的长度和宽度。

应合理安排传送带的长度，以避免物料在运输过程中发生堆积或拥堵现象。

3.传送速度：根据物料的运输要求和生产效率，确定传送带的运行速度。

传送带的速度应符合物料的运输要求，既要保证物料的稳定运输，又要保证生产效率。

4.传送带材料和结构：根据物料的特性和工作环境，选择合适的传送带材料和结构。

在重负荷和耐磨性要求高的场合，可选用钢丝绳芯胶带；在耐腐蚀性要求高的场合，可选用耐酸碱的特殊胶带。

5.传送带的安全性和可靠性：添加防护装置和故障检测系统，确保工作人员的安全性和设备的可靠性。

例如，可以设置安全防护罩，防止工作人员误触传送带；也可以安装故障检测系统，及时发现设备故障并进行修复。

三、实施方案1.调查研究：对生产要求、空间限制、物料特性等进行详细调查研究，获取准确的需求信息。

2.设计参数确定：根据需求分析，确定传送带的承载能力、长度和宽度、运行速度等设计参数。

3.材料选择：根据物料特性，选择适当的传送带材料和结构。

如钢丝绳芯胶带、耐酸碱特殊胶带等。

4.设计方案制定：结合需求分析和实际情况，制定详细的设计方案，包括传送带的结构、支撑机构、动力系统等。

井下煤矿集中大巷皮带机安装施工组织设计方案

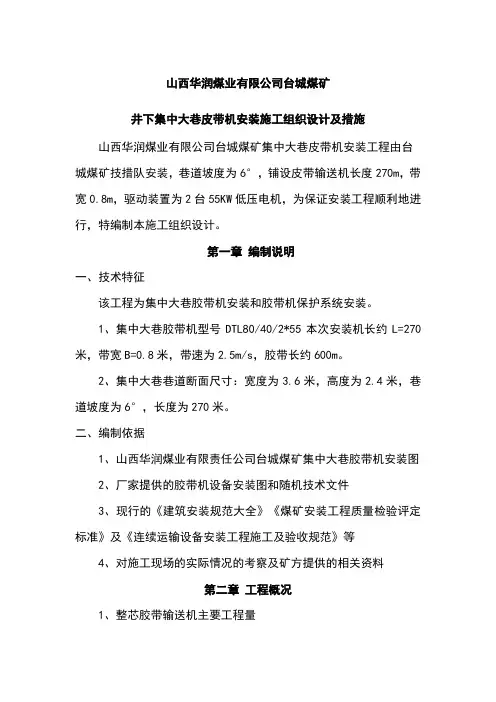

山西华润煤业有限公司台城煤矿井下集中大巷皮带机安装施工组织设计及措施山西华润煤业有限公司台城煤矿集中大巷皮带机安装工程由台城煤矿技措队安装，巷道坡度为6°，铺设皮带输送机长度270m，带宽0.8m，驱动装置为2台55KW低压电机，为保证安装工程顺利地进行，特编制本施工组织设计。

第一章编制说明一、技术特征该工程为集中大巷胶带机安装和胶带机保护系统安装。

1、集中大巷胶带机型号DTL80/40/2*55本次安装机长约L=270米，带宽B=0.8米，带速为2.5m/s，胶带长约600m。

2、集中大巷巷道断面尺寸：宽度为3.6米，高度为2.4米，巷道坡度为6°，长度为270米。

二、编制依据1、山西华润煤业有限责任公司台城煤矿集中大巷胶带机安装图2、厂家提供的胶带机设备安装图和随机技术文件3、现行的《建筑安装规范大全》《煤矿安装工程质量检验评定标准》及《连续运输设备安装工程施工及验收规范》等4、对施工现场的实际情况的考察及矿方提供的相关资料第二章工程概况1、整芯胶带输送机主要工程量驱动装置2套传动滚筒Ф800*950mm 2个改向滚筒Ф800*950mm 4个、Ф400*950 mm 1个、Ф500*950 mm 1个、传动滚筒架2组卸载装置1套卸载滚筒1个Ф800*950mm机尾改向装置机尾滚筒Ф500*950 mm 1个改向滚筒架1个绞车拉紧装置1套矿用阻燃防撕裂钢丝绳胶带STS1250共计800m驱动电机2台单重1300kg减速机3台单重1400kg制动器1台重650kg配电和电控保护装置安装胶带机中间架支腿挖机头基础，用地脚螺栓紧固后浇注混凝土2、井口需安装25吨回柱绞车一台用于井口皮带叠放及皮带下放3、本工程施工总顺序为：测量放线→设备开箱检查→胶带连接→机头驱动装置→皮带机机尾安装→中间架、槽型架及支腿安装→上下托辊安装→胶带下放→胶带合环→试车。

第三章劳动力组织合理而科学的劳动力组织是保证本工程顺利进行的重要因素之一，我们将根据工程进度情况，及时调配劳动力，组织优秀的施工队伍进驻施工现场，进场前做好安全技术培训，认真组织技术交底，如果在施工高峰期劳动力不够时可灵活地补充一些劳力工，做一些技术难度小、安全系数高、劳动强度较大的工作。

DSJ80-40-2×55使用说明书

DSJ80/40/2×55型煤矿井下用带式输送机使用说明书（产品执行标准：MT/T901-2000、MT820-2006、MT654-1997）上海大屯能源股份有限公司拓特机械制造厂2011.12目录一、机器的工作原理、用途和主要特征-----------------------2二、型号及主要技术参数-----------------------------------------2三、结构概述--------------------------------------------------------3四、机器的安装与调整--------------------------------------------5五、运转维护中应注意的几个问题-----------------------------6六、润滑--------------------------------------------------------------7七、常用备件明细表-----------------------------------------------8八、其它----------------------------------------------------------------9一、机器的工作原理、用途和主要特征DSJ80/40/2×55可伸缩带式输送机和普通带式输送机一样，是一种摩擦传动连续输送设备，在综合机械化采煤工作中，它是较好的一种顺槽运输设备，随着工作面的不断推移，顺槽的长度也不断地发生变化，而这种带式输送机本身就能适应这些变化。

它带有一个贮带装置，可以把多余的输送带暂时贮存起来，以适应伸长和缩短的需要。

本机主要特征如下：1、除转载机与机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和储带装置也可以使机身得到伸长和缩短。

2、非固定部分的机身采用无螺栓连接的快速可拆支架，结构简单，拆装方便，劳动强度低，操作时间短。

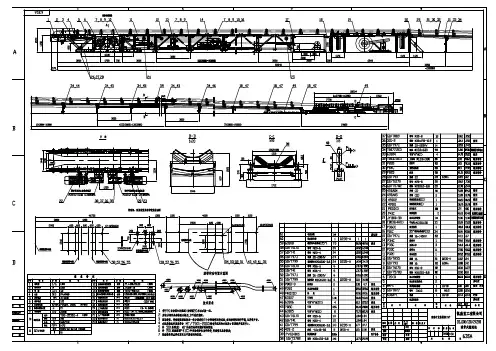

DSJ型皮带机大图

18.26x1.95x0.8
转速
SEW减速器
M3RSF60-16+风扇 (带逆止器) 16
i
4 本机的整机安装应符合 MT/T901-2000的有关规定和本机的《使用维护说明书》。 5 件 50(纵梁座) 在厂内进行卷带组装时现场联接. 6 件 20(驱动装置P41C)中变动部分仅为外购件，变动情况见参数表； 7 设备编号牌点焊在显眼且不易碰到的位置。
逆时针旋转右出轴减速器 M3RSF60型 04装配形式 20 23
1346
护网 (I) 护网 (II) 驱动装置支架(II) 驱动装置支架(I) 短定位叉
驱动装置
借用借用借用借用
1 1
1900
2 1套 35 1
传动架、张紧装置及卷带装置基础图
46700 3800 2900 600 600 1200 600 600 600 12-M20X600 200 800 200 800 200 2500 680 680 6xM36X600 10xM30X600 1500 1120 4600 1120 1120
1560
C
∅500
3000
12X3000(=36000)
B
3000 455X3000(=1365000) 7X3000(=21000) 19000
C
B
B-B 1:20
C-C 1:20
D-D
39 40
37 GB/T889 36 31S-2 35 GB/T97.1
8 4
螺母 M30-8
32 4 14
0.061 1.952 1.064 4.256 0.053 0.742
∅500
∅500
51 GB/T799 50 P80D-3

东博煤矿皮带输送机采购明细及相关要求

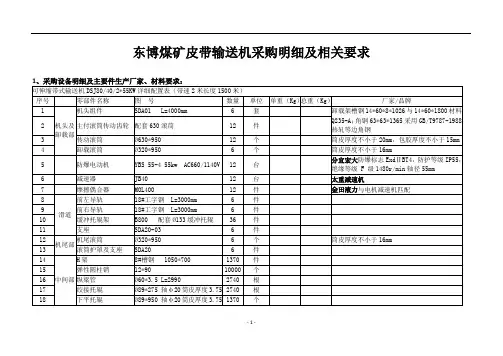

东博煤矿皮带输送机采购明细及相关要求2.加工工艺及材料配件要求：2.1 驱动滚筒的选择要严格按照带式输送机功率进行计算，其许用扭矩满足带式输送机启动和各种工况下的要求。

2.2 驱动滚筒外层为菱形铸胶，滚筒胶面使用寿命不低于20000小时，胶面厚度不小15mm。

驱动滚筒轴为通轴，材料为37SiMn2MoV。

在轴的变断面处设适当的过渡圆角，避免产生应力集中；轴与筒毂采用胀套连接，滚筒胀套材料为60SiMn。

传动滚筒表面胶层硬度不得低于邵氏硬度70度～80度。

2.3 轴承座为整体铸钢结构，外置型；选用优质锂基润滑脂润滑轴承；轴承座采用环行迷宫密封，实现新油进去，旧油挤出；滚筒轴承要求至少使用哈尔滨轴承厂、瓦房店轴承厂、洛阳轴承厂生产的轴承。

2.4 传动滚筒胀套经静平衡试验，精度等级达到40G；传动滚筒铸胶后总的径向跳动量小于1.5mm。

各项检验指标满足GB10595-89标准。

2.5 轮毂材料不低于GS20Mn5；改向拖带滚筒筒皮厚度不小于16mm，材料不低于20G；筒体焊接后，对其焊缝进行超声波和X光进行探伤检查，焊缝质量达到设计要求后，再对筒体进行热处理，以消除内应力。

2.6 改向滚筒轴为通轴，材料不低于40Cr调质；在轴的变断面处设适当的过渡圆角，避免产生应力集中；轴与筒毂采用胀套连接，滚筒胀套材料为60SiMn，螺钉为12.9级。

2.7 所有改向滚筒选用哈尔滨轴承厂、瓦房店轴承厂、洛阳轴承厂生产的轴承。

轴承座为整体铸钢结构，外置型；选用优质锂基润滑脂润滑轴承；轴承座采用环行迷宫密封，实现新油进去，旧油挤出；各项检验指标满足GB10595-2017标准。

2.8同规格型号滚筒要求能够互换。

2.9 托辊筒皮采用高频钢管，管材选用国内知名厂家产品，材质选用Q235A，符合国标GB/T 13793-2008中的有关规定。

2.10 托辊组由输送机制造厂家配套，轴承选用哈、瓦、洛产品。

同种宽度胶带机的同样长度的调偏托辊及普通托辊轴头直径相同、宽度相同。

DSJ80-40-2x55型可伸缩带式输送机说明书

DSJ80/40/2×55型伸缩带式输送机使用维护说明书执行标准：MT820-2006《煤矿用带式输送机技术条件》MT/T901-2000《煤矿井下用伸缩带式输送机》目录第一章概述 (3)1.1 用途和特性 (3)1.2型号编制说明 (4)1.3 使用环境及工作条件 (4)第二章相关设计计算 (4)2.1 已知条件 (4)2.2 初定设计参数 (5)2.2.1 输送能力验算 (5)2.2.2 输送线路设计 (5)2.2.3 驱动力的计算 (5)2.2.4 传动功率的计算 (6)2.2.5 输送带张力计算 (6)第三章工作原理及主要部件结构特点 (9)3.1 工作原理 (9)3.2 结构概述 (10)3.2.1机头传动装置 (10)3.2.2贮带装置 (12)3.2.3 张紧装置 (12)3.2.4 收放胶带装置 (13)3.3 非固定部分 (13)3.3.1中间支架 (13)3.3.2机尾 (13)3.4综合保护装置 (14)第四章安装、调正和试运转 (14)4.1安装 (14)4.2调正 (15)第五章操作 (16)5.1后退式 (16)5.2 前进式 (16)第六章维护、修理及警示 (17)6.1 维护及修理 (17)6.2 警示 (18)第一章概述1.1 用途和特性伸缩带式输送机主要用于综合机械化采煤工作面的顺槽运输，也可用于一般采煤工作面的顺槽运输和巷道掘进运输。

用于顺槽运输时，尾端配刮板输送机和工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机和掘进机相接。

伸缩带式输送机的主要特征：1、除转载机和机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和贮带装置也可使机身得到伸长和缩短，从而能较有效地提高顺槽运输能力，加快回采和掘进进度。

2、非固定部分的机身，采用无螺栓连接的快速可换支架，结构简单，拆装方便，劳动强度低，操作时间短。

3、设备在机身固定部分的胶带张紧装置采用电绞车拖动代替人工张紧。

安装DSJ-80皮带运输机安全技术措施

一、说明根据矿生产接续安排，为满足B4328煤流系统的运载需求，需在四采下部运煤巷安装DSJ-80胶带运输机一部，机头位置在四采下部运煤巷662#钢带处，机尾位置在B4326运煤巷与四采下部运煤巷巷道交叉口处。

为确保施工安全和施工质量，特编制本施工措施。

二、现场环境、劳动组织及人员配备1、施工地点环境描述：此次安装的皮带机机头与B4324综放工作面2#胶带输送机0°搭接，以面向B4326运煤巷方向为参照，沿巷道右帮安设。

新安皮带机机头位置在四采下部运煤巷662#钢带处，机尾位置在B4326运煤巷与四采下部运煤巷巷道交叉口处，机头、机尾及正常架均处在煤巷巷道内，巷道顶板、帮部完好，需安装机头架部分巷道底板左右两侧已施工平整，无阴阳、无浮煤（安装位置见“四采下部运煤巷胶带运输机安装位置示意图”）。

2、施工地点：四采下部运煤巷。

3、施工人员：由我队一小队人员按四、六制班次进行作业，施工人数为每班6-15人，其中每班至少配备一名班长（安全负责人）、一名组长（施工负责人）、一名专职电钳工（进行电气操作）。

4、施工时间：2015年7-8月。

三、施工方法1、安装前准备工作：备齐所需材料、工具及电气设备并运输到位，所需工具要齐全、完好（见表1）；电气设备要做好相关试验，确保设备符合完好标准及防爆标准；提前在安装位置打好所需起吊锚杆，保证运输系统正常运行，运输设备完好，各种声光信号齐全、灵敏、清晰，距离适中，沿线保安设施齐全可靠，动作灵敏。

每班施工前由班组长负责对施工现场的巷道顶板、帮部进行仔细检查，确保顶板、巷帮等巷道本身因素进行检查，确认无隐患后方可进入工作地点作业。

表1：安装皮带机所需工具及材料3吨手拉葫芦4台规格Φ30×120mm螺丝24条5分扳手2把规格Φ30×330mm丝杠4条7分扳手2把5′绳卡3套300mm长尖锥2把3×25mm2﹢1电缆30m起吊鼻若干3×4mm2﹢1电缆50m规格Φ16×50mm螺丝若干 1.5m长废旧钎子（或撬棍）3条2、安装顺序及方法：1）将机头机尾安装位置扫除干净，巷道平整好，2）将新运至现场的机尾及4节承载段卸车到机尾设计安装位置，按先卸机尾再卸承载段的顺序逐节用3吨手拉葫芦卸车，并组装对接到设计安装位置。

关于煤矿皮带机集中控制

关于煤矿东xx集中运输巷和xxx集中运输巷胶带机集中控制方案批复的请示集团公司机电运输部：我矿主运输线胶带输送机（东xx集中运输巷、xxx集中运输巷）控制均采用单台人工启停方式。

中间环节多、运输路线长，胶带司机无法掌握运输线上煤量的变化情况，经常出现胶带机无煤空转，造成电力浪费和设备磨损。

现将主运线胶带输送机集控方案上报您部，请批示。

附件1：《xxx集中运输巷胶带机集中控制方案》附件2：《xxx集中运输巷胶带机集中控制方案》东xx集中运输巷胶带机集中控制方案一、东21集运巷概况：东xx集中运输巷有四部带式输送机。

第一部皮带主机型号：DSJ80/40/2×55输送机长度280米。

输送机主机保护型号：KHP168。

厂家：宿州华科。

控制器型号：真空交流软启动器QJR-250/660。

厂家：电光防爆科技有限公司。

其他三部皮带机型号：DSJ80/40/2×40。

第二部输送长度180米，其余两部输送长度280米。

现在每班配司机4名。

二、胶带机集中控制的必要性1、东xx集中运输巷现有的胶带输送机控制采用单台人工启动方式，由于中间环节多、运输路线长，胶带司机无法掌握运输线上煤量的变化情况，经常出现胶带机无煤空转，造成电力浪费和设备磨损。

2、现每部胶带输送机配备1名司机，实现集控后能有效地降低人员配备、提高生产效率。

3、皮带机频繁启动，对皮带机、启动器损坏较大。

三、胶带机集控实现功能1、集控系统控制方式多样：集控后该系统具有单控、集控和检修三种模式。

2、启停车操作：操作人员可根据现场运输需要灵活开停任意一条皮带机，需要停车时也能及时将皮带机停车，避免皮带机空转带来的电能浪费和皮带磨损，延长了皮带机的使用寿命。

3、沿线增加拉线急停装置。

4、每部胶带机转载点及中间部位隔爆兼本安型摄像仪，通过网线将视频信号传输至集控地防爆显示器，能够实现集中监控。

5、沿线每隔50米安装一个语音对讲信号，各部之间实现对讲联系。

DSJ型带式输送机

DSJ100/70/2×55 DSJ100/63/125DSJ100/63/2×75 DSJ80/40/2×55 DSJ65/15/2×22DSJ型带式输送机使用维护说明书鹤岗市永泰机械设备有限责任公司出版日期2007年6月30日目录一、概述 (1)二、型号、含义 (2)三、主要技术参数 (3)四、产品特点 (4)五、工作原理和结构特征 (4)六、安装、调试及伸缩操作 (5)七、带式输送机的维护、保养、定期检查 (7)八、带式输送机常见故障与处理 (8)九、警示语句 (9)十、润滑及易损更换 (11)十一、附图 (11)一、概述可伸缩带式输送机是摩擦传动连续式运输设备。

在综合机械化采煤和掘进过程中，它是较好的一种顺槽运输设备，可伸缩带式输送机随着工作面的不断推移，顺槽的长度也不断地发生变化，而这种运输机本身就能适应这些变化，它带有一个储带装置，可以把多余的皮带暂时储存起来，以适应伸长或缩短的需要。

1、主要特征：(1)采用槽形托辊组，承载量大。

(2)在装载段，采用了弹性材料套的缓冲托辊组，缓冲负荷的冲击。

(3)整个皮带机浮放在巷道底板上，无螺栓联接。

(4)采用电绞车拉紧和储存皮带，并装有负荷传感器可以指示皮带的拉力。

2、本设备正常使用环境：海拔高度≤1000米环境温度–20～+40℃相对湿度≤95%（在+25℃时）大气压力 80～106Kpa空气含有爆炸性气体混合物煤层体倾斜不大于35度的工作面上胶带输送机示意图11、卸载滚筒2、阻燃胶带3、机尾滚筒4、张紧滚筒5、导向滚筒6、传动滚筒7、传动滚筒Ⅱ二、型号、含义D S J □/□/□电动机功率（kW）运输量（×10t/h）胶带宽度（cm）钢架可伸缩带式输送机三、主要技术参数5四、产品特点该设备为系列产品，适用于煤矿及粉尘大需要防爆的地方。

其执行标准为:MT820-2006《煤矿用带式输送机技术条件》和 MT/T901-2000《煤矿井下用伸缩带式输送机》。

DSJ80.40.2-90皮带机说明书

DSJ80/40/2×90带式输送机执行标准：MT820-2006 &MT/T901-2000使用说明书忻州市三源煤矿机械有限公司二零一一年五月目录一、用途与特点 (2)二、使用条件 (2)三、安全警示 (2)四、产品型号含义 (3)五、技术参数 (3)六、结构概述 (4)七、安装使用 (5)八、使用维护及注意事项 (6)九、润滑 (6)十、附图 (8)一、用途和特点：1. DSJ系列型可伸缩皮带输送机主要用于中厚煤层综合机械化采煤工作面的顺槽和巷道掘进机运输系统。

用于顺槽运输时机尾配置刮板转载机与工作面运输机相接，用于巷道掘进运输时机尾配皮带转载机与掘进机相接。

2.DSJ系列型皮带运输机的主要特点：2.1 转载机与机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和贮带装置也可使机身得到伸长和缩短，从而能较有效地提高顺槽运输能力，加快回采和掘进进度。

2.2 非固定部分的机身，采用无螺栓连接的快速可换支架，结构简单，拆装方便，劳动强度低，操作时间短。

2.3 皮带张紧装置采用张紧绞车拖动代替人工张紧，并装有张力指示器和张力缓冲器，用以观察。

调解皮带的张紧度和缓冲机器在启动时皮带的张力。

2.4 主滚筒外层包胶摩擦系数大，初张力小，胶带张力亦小2.5 主传动滚筒轴与减速器采用液力耦合器联接，结构紧凑，传递扭矩大，效率高。

2.6 全机所用托辊全部采用矿用轴承高耐磨橡胶密封圈和冲压轴承座与薄壁钢管焊接结构，托辊重量轻，转动灵活，阻力系数小，密封性能好。

2.7 承载段采用挂钩可变槽角铰接托辊，成槽性好，承载量大，运行平稳皮带不易跑偏。

2.8全机所用的槽形托辊、下托辊、同一类的改向滚筒尺寸规格统一，都可通用互换，有很好的通用性，便于管理。

二、使用条件：1. 环境温度为-10°C～40°C；环境相对湿度不超过95％（25°C）。

2. 周围空气中的成分不得超过《煤矿安全规程》中所规定的安全含量。

DSJ80 40 2X40型可伸缩带式输送机说明书解读

DSJ80/40/2*40伸缩带式输送机使用维护说明书（执行标准：MT/T901-2000）MT820-2006目录一、用途及主要特征二、主要技术参数三、主要组成部分的结构1、机头部2、贮带装置3、收放带装置4、中间架5、机尾6、移机尾装置四、安装与调正五、输送机的维护与定期检查六、润滑七、备件及专用工具明细表八、警示语句一、用途及主要特征1、用途DSJ80/40/2*40型可伸缩带式输送机用于中厚煤层综合机械化采煤工作面的顺槽和巷道掘进运输系统，用于顺槽运输时机尾配刮板转载机与工作面运输机相接，用于巷道掘进运输时机尾配皮带转载机与掘进机相接。

使用环境条件-10℃—— +40℃。

2、主要特征如下：A、采用了有弹性挂钩的变形托辊组承载量大。

B、在装载段，采用了弹性材料套的托辊组，缓冲负荷的冲击。

C、整个皮带机浮放在巷道底板上，无螺栓联接D、采用电绞车拉紧和储存胶带，并装有负荷似感器可以指示胶带的拉力。

E、从储带装置取出胶带时，采用了电动的卷带装置。

F、为了提高本机的通用性，其传动与SGW1-150运输机通用，贮带和收放胶带装置与SDJ-150胶带输送机通用。

二、执行标准：MT/T901-2000 MT820-2006三、型号及含义D S J 80 /40 / 2*40电机功率（k W）输送量(10t/h)带宽(c m)钢架伸缩式带式输送机四、主要技术参数运输能力400吨/小时运输距离600-800米胶带速度2米/秒电机型号DSB-40-4功率2*40千瓦电压660/1140伏转速1470转/分胶带规格800S储带长度50米（最长60米）传动滚筒直径￠500毫米数量2个总围包角455°托辊直径Φ89毫米上托辊间距 1.5米下托辊间距3米减速器总速比I=24.6448减速器JS40离心偶合器LOQ300/40回柱绞车型号JH20电机功率7.5KW绳速 10.2M/min最大拉力49千牛卷带装置：电动机型号JBY-4功率4千瓦电压660伏卷筒转速11.7转/分张紧绞车、电动机型号DSB-4功率4千瓦绳速7.67米/分牵引力9千牛全机总长800米机头最高尺寸1443毫米机头最宽尺寸1961毫米机尾转载机轨道长12米整机重量49。

DSJ80型皮带机技术协议

DSJ80/40/2×40型煤矿井下用皮带输送机技术要求一、总则1、本技术要求适用于DSJ80/40/2×40型煤矿井下用皮带输送机技术要求。

它对该设备的设计选型、订货、现场安装、和现场验收等环节提出了具体的要求。

2、供方保证提供产品必须符合相关的国家和行业标准。

3、本技术要求所引用的标准若与供方所执行的标准发生矛盾时，按较高的标准执行4、本技术要求未尽事宜，由双方协商解决。

二、供货范围及明细三、产品执行标准1、GB3836.1-2010《爆炸性气体环境用电气设备第1部分通用要求》2、GB3836.2-2010《爆炸性气体环境用电气设备第2部分隔爆型“d”》3、GB18613-2012《中小型三相异步电动机能效限定值及能效等级》4、GB/T10595-1989D带式输送机技术条件5、MT/7901-2000《煤矿井下用伸缩带式输送机标准》6、MT820-2006《煤矿用带式输送机技术条件》7、阻燃输送带、滚筒包胶、托辊包胶安全性能应符合MT914-2002和MT830的规定8、符合《煤矿安全规程》最新版要求9、执行现行国家标准、行业标准以及现行国际标准化组织ISO等标准四、使用条件使用环境：最高气温+40℃，最低气温-5℃；空气相对湿度不超过95%（+25℃）；有甲烷混合气体和煤尘，具有爆炸性危险的煤矿矿井中。

五、主要技术参数1、输送量：400吨/小时2、输送长度：1000米3、胶带速度：2.5m/s4、储带长度：50米5、主电动机：JDSB-40型，2*40KW，1470r/min，1140/660V6、胶带规格：塑料整芯阻燃输送带，B=800mm，PVC800S，山西凤凰产品。

7、传动滚筒直径：Φ500mm。

8、换向滚筒直径：机头Φ400mm；机尾，储带部改向Φ320mm；压带Φ108mm。

9、托辊直径：Φ89mm。

10、张紧绞车：JH2-5回柱绞车。

电机型号：JBJ2-7.5，1140/660V，7.5KW。

皮带输送机技术参数明细表

皮带输送机技术参数明细表Content目录产品介绍DTS、DTL通用固定带式输送机DT(II)A型固定带式输送机TD75型带式输送机DSJ系列可伸缩带式输送机SJ-80DSP-1010/650型可伸缩带式输送机DX系列钢绳芯带式输送机带式输送机托辊专用钢管带式输送机托辊组装图带式输送机托辊规格一览表DTS、DTL通用固定带式输送机DTS、DTL通用固定带式输送机适用于煤矿井下集中运输巷、主斜井提升、露天煤矿及地面系统的运输。

它可以进行水平、倾斜和有凹凸弧线的运输，上运倾角可达25°，下运倾角可达18°。

它可以由单机或多机组成运输系统输送物料。

该产品采用《煤矿井下用带式输送机技术条件》MT820-1999标准执行。

技术参数：型号输送带宽量 t/h mm 带速 m/s 最大输送长度 m 主电机功率 KW 传动滚筒直径 mmDTS80/40/2*40S 400 2.0 800 2*40 500DTS80/40/2*55S 400 2.0 800 2*55 500DTL80/40/90S 400 2.0 1000 90 630DTL80/40/2*40 400 2.0 800 2*40 500DTL80/40/2*55 400 2.5 800 2*55 500DTL100/63/2*75S 800 1.9 1000 2*75 630DTL100/80/160S 800 2.5 1000 160 1000DTL100/80/2*160 800 2.5 1500 2*160 1000DTL120/100/2*200 800 2.5 1000 3*200 1000DT(II)A型固定带式输送机DT(II)A型固定带式输送机适用于煤矿井下集中运输巷、主斜井提升、露天煤矿及地面系统的运输。

它可以进行水平、倾斜和有凹凸弧线的运输，上运倾角可达20°，下运倾角可达15°。

它可以由单机或多机组成运输系统输送物料。

井下皮带机参数表、选型设计参考资料

祁东煤矿井下胶带机参数表三采区西翼抽放设备选型验算一、概况根据设计要求三采区西翼抽放巷岩掘面计划每循环出矸石27.4吨，每日三循环，采用P-60B扒矸机出货，扒矸机每小时70-110立方米，矸石密度1.7吨/立方米，每班出货量27.4吨，皮带机运行1小时。

现设定最大出煤量为27.4t/h。

原煤运输系统路线为：三采区西翼抽放巷工作面---三采区西翼抽放巷皮带机---梭式矿车---矿车皮---东胶轨道石门---副井---地面。

根据现场巷道及生产要求对其进行选型验算。

SDJ80皮带机的技术特征输送量：400t/h 输送长度：680 m胶带速度：1.63 m/s 贮藏胶带长度：24 m主电机型号：DSB-40 功率：转速：1480 r/min 胶带规格：B=800 mm传动卷筒直径：Φ500mm换向滚筒直径：Φ320mm(机头) Φ320mm（机尾）托辊直径：Φ108 mm二、三采区西翼抽放巷胶带机设备选型原始资料三采区西翼抽放巷每班出矸量Q=断面×进尺量×ρ：Q=13.4×1.2×1.7=27.4t/h；矸石的松散密度：ρ=1.7t/m3；运输长度：L=680m；皮带巷平均倾角：β=0°，胶带运输机为平巷运皮带。

选型计算：1）计算胶带宽度：根据掘进头采用P-60B扒矸机出货，出货量Q=27.4t/h。

因为输送能量400 t/h,大于掘进面出货量Q=27.4t/h，所以胶带宽度一定要满足要求。

对带宽进行块度校核B≧2a max+200=2×300+200=800mm，故胶带宽度能够满足要求式中：a max-货载最大块度的横向尺寸，取a max=300mm。

3）运行阻力与胶带张力计算：初选PVG800S型整芯阻燃胶带，纵向拉断力P=960N/cm，皮带每米重：qd=12.8kg/m，上托辊传动质量：qg′=14/1.5=9.3kg/m,下托辊传动质量qg″=14/3=4.7kg/m皮带机运行分两种情况：重载运行和空载运行。

SJ-80皮带机使用说明书

DSJ80/40/2×40型煤矿井下用可伸缩带式输送机使用说明书1 用途及适用范围：DSJ80/40/240型煤矿井下用可伸缩带式输送机主要用于综合机械化采煤工作面的顺槽运输，也可用于一般采煤工作面的顺槽运输和巷道掘进运输。

用于顺槽运输时，尾端配刮板转载机，与工作面运输机相接，用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。

2 型号、基本参数及技术特性：2.1型号含义说明：电动机功率运输能力400t/h输送带宽度cm机架式伸缩式带式输送机2.2技术特征：输送量…………………………………………………400吨/小时输送长度……………………………………………………800米输送带宽度…………………………………………………800毫米输送带速度…………………………………………………2米/秒储带长度………………………………………………………50米主电机型号………………………………………………………JDSB-40功率………………………………………………………2×40千瓦电压……………………………………………………660/1140伏转速……………………………………………………1470转/分减速器型号……………………………………………………………JS-40总速比…………………………………………………………18.45液力偶合器…………………………………………………YL-400传动滚筒直径…………………………………………φ500毫米传动滚筒个数……………………………………………………2个卸载滚筒直径……………………………………………φ400毫米改向滚筒直径…………………………………φ320、φ108毫米承载托辊直径……………………………………………φ89毫米张紧绞车电机型号…………………………………………………………JBY-4 功率…………………………………………………………4千瓦电压……………………………………………………1140/660伏绳速………………………………………………………7.67米/分最大牵引力……………………………………………………9千牛与转载机搭接长度……………………………………………12米机头外型尺寸……………………………4230×1961×1443毫米机尾外型尺寸……………………………16292×1394×655毫米机器总重量……………………………………………49730公斤3 结构特征及工作原理：3.1 结构特征3.1.1除转载机与机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和储带装置也可使机身得到伸长和缩短，从而能有效地提高顺槽运输能力，加快回采和掘进速度。

风巷里段皮带机设计安装安全技术措施

仅供参考[整理] 安全管理文书风巷里段皮带机设计安装安全技术措施日期：__________________单位：__________________第1 页共11 页风巷里段皮带机设计安装安全技术措施根据生产需要，W3223风巷里段在施工70m后，敷设DSJ80/2×55皮带机一部服务后运出货，为确保施工的安全和质量，特编制此安全技术措施：一、皮带机选型设计W3223风巷里段设计施工长度400m,采用55KW电机双机运行。

根据DSJ80/2×55带式输送机说明书得知主要技术参数为：皮带机设计输送量A1=400t/h,因配套使用EBZ-200掘进机出货，掘进机设计装载能力为A=214.2t/h,所以取掘进机装载能力为计算数据。

皮带机带宽B=0.8m,带速v=2m/s；煤的最大块度αmax=300mm，采用1000S的整芯阻燃输送带，输送带拉断力P0=1000N/mm;总包围角α=480°；铺设倾角β=10°；上、下托辊间距分别为L＇g=1.5m，L＇＇g=3.0m;ω＇=ω＇＇=0.02；每米输送带重量qd=8.85kg/m；煤的松散度密度ρ=0.85t/m³；皮带铺设长度L=400m;（一）胶带宽度验算：B≥2αmax+200=800mm所以，选择带宽B=0.8m胶带满足要求；（二）运行阻力计算：1、胶带每米长度上货载的重量q=A/3.6v=30kg/m2、换算到每米长度上的上、下托辊转动部分的重量查表得G＇g=11kg，G＇＇g=11kg，则：q＇g=G＇g/L＇g=11/1.5=7.33kg/mq＇＇g=G＇＇g/L＇＇g=11/3=3.67kg/m3、重段运行阻力：Wzh=(q+qd+q＇g)L·g·ω＇·cosβ+(q+qd)L·g·sinβ=(30+8.85+7.33)×400×9.8×0.02×cos10°+(30+8.85)×400×9.8×sin10°=3566+26445= 30011（N）4、空段运行阻力：Wk=(qd+q＇＇g)L·g·ω＇＇·cosβ-qd·g·L·sinβ=(8.85+3.67)×400×9.8×0 .02×cos10°-8.85×9.8×400×sin10°=967-6024=-5057N（三）胶带张力计算1、依据逐点计算法，按图所示位置地点分段，计算输送点各第 2 页共 11 页点张力F2=F1=FminF3=1.04F2F4=1.04F3=1.042F2F5=1.04F4=1.043F2F6=1.04F 5=1.044F2F7=F6+Wk=1.044F2+WkF8=1.04F7=1.04*（1.044F2+Wk）=1.045F2+1.04WkF9=F8+Wzh=1.045F2+1.04Wk+WzhF10=F11=1.04F9=1.0 4*（1.045F2+1.04Wk+Wzh）2、按摩擦传动力条件列出F1和F11的关系式：F11=F1[1+(eμ0α-1)/1.2]=3.09F1=F1+Wk+WzhF1=(Wk+Wzh)/2.09=249 54/2.09=11940N查表：eμ0α取3.51其中μ0---摩擦因数，取μ0=0.15；α---围包角，α=8.38rad(480°)C0---摩擦力备用系数，由于工作地点潮湿，取用C0=1.2 图1：DSJ80/2*40胶带机运行示意图3、联立上式计算出各点张力为：F2=F1=Fmin=11940NF3=12417.6NF4=12914.3NF5=13430.9NF6=13968.1N F7=8911NF8=9267NF9=39278NF10=F11=40850N（四）输送带悬垂度验算按悬垂度要求，重载段允许的最小张力为：[Fzmi n]=5×g(q+qd)L＇g×cosβ=5×9.8×(30+8.85)×1.5×cos10°=2812N F8＞[Fzmin]可见皮带机悬垂度满足要求（五）皮带强度验算：n=P0×B/Fmax=1000×800/40850=19.610（1000S的整芯阻燃输送带，n=10）皮带采用机械接头满足要求（六）牵引力及电机验算1、传动滚筒牵引力Wo=F11-F1+0.03（F11+F1）=40850-11940+0.03（40850+11940）=30494N2、电动机功率为P=k×Wo×v/1000η=1.2×30494×2/1000×0.85=86KW故：采用DSJ80-2×55皮带机选用2×55kW电机满足要求。
