电池显示屏通用表

合集下载

手机电池真假识别以及电池通用表

4C(760毫安)：2650 2652 3108 5100 6100 6101 6102 6170 6260 7200 7270
BL-4B(700毫安)：6111 7370 7380
BL-5C(850毫安)：1100 1108 1110 1255 1600 2112 2255 2280 2300 2355 2600 3100 3105 3120 3125
2.真电池的"y"字型比较优美，假电池的比较呆板
3.真电池"E"的拐角处弧度比较大，假的比较小
4.真电池的编号和生产日期是二次印刷上去的，很容易刮掉，而假电池商标一般为了节约生产时
间，都是在制造商标的时候就做上去的，刮不掉（哈哈，以前都认为刮得掉的是假的，其实正好相反）
5.而且真电池编号字体比较细，假的比较粗。
诺基亚电池真假识别
1、型号为BLxC，BL5B等诺基亚原装电池，在其顶部得黑色边框只此一处，而且是用橡胶制成。你在购买的时候可以用手抠一抠，用指甲按一按，如果是橡胶的，无论质地软硬，那都是真的原装电池；如果是塑料，那极大可能就是仿制品了。
可能看到这里有朋友要问：那个橡胶不也很好仿制得吗？其实回答很简单，技术上来说，确实不难仿制，不过那种材料的原料是很少的而且成本很高，仿制出来成本和真的原装电池都差不多了，哪个造假者还会去这样做呢？造假本身就是为了大幅度的降低成本，既然成本和真电池都一样了，谁还费力去造假？所以，顶部橡胶是目前唯一还没有发现被仿制的辨别途径。
其次，观察标签上的条形码。真电池的条形码及上面的字符是后期热敏打印上去的，在一定光线下，条形码部分的颜色明显比其它部分更黑，且用手摸上去，感觉比其它部分稍凸。但某些假电池的条形码是与标签其它文字同时印刷上去的。(见图3)。即使是打印的，打印质量也同真电池有很大差别。例如：打印位置不正，条形码和字符线条粗细不匀，有断针现象，有些字体也和真电池有差别。

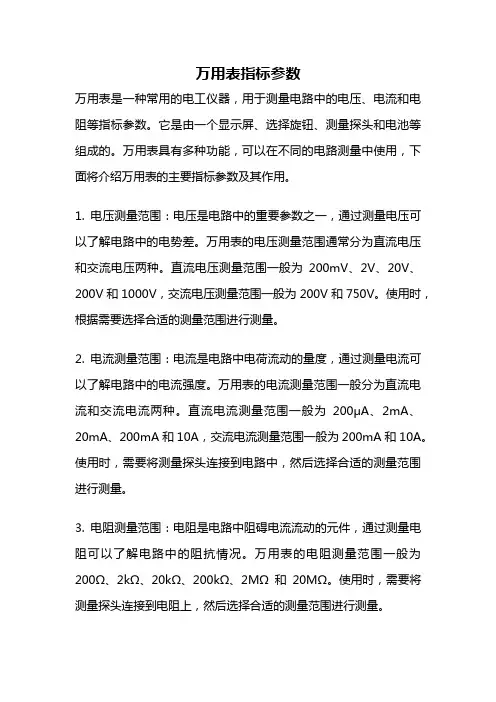

万用表指标参数

万用表指标参数万用表是一种常用的电工仪器，用于测量电路中的电压、电流和电阻等指标参数。

它是由一个显示屏、选择旋钮、测量探头和电池等组成的。

万用表具有多种功能，可以在不同的电路测量中使用，下面将介绍万用表的主要指标参数及其作用。

1. 电压测量范围：电压是电路中的重要参数之一，通过测量电压可以了解电路中的电势差。

万用表的电压测量范围通常分为直流电压和交流电压两种。

直流电压测量范围一般为200mV、2V、20V、200V和1000V，交流电压测量范围一般为200V和750V。

使用时，根据需要选择合适的测量范围进行测量。

2. 电流测量范围：电流是电路中电荷流动的量度，通过测量电流可以了解电路中的电流强度。

万用表的电流测量范围一般分为直流电流和交流电流两种。

直流电流测量范围一般为200μA、2mA、20mA、200mA和10A，交流电流测量范围一般为200mA和10A。

使用时，需要将测量探头连接到电路中，然后选择合适的测量范围进行测量。

3. 电阻测量范围：电阻是电路中阻碍电流流动的元件，通过测量电阻可以了解电路中的阻抗情况。

万用表的电阻测量范围一般为200Ω、2kΩ、20kΩ、200kΩ、2MΩ和20MΩ。

使用时，需要将测量探头连接到电阻上，然后选择合适的测量范围进行测量。

4. 音频测量范围：万用表还可以进行音频测量，用于检测声音的频率和幅度。

音频测量范围一般为20Hz-20kHz。

使用时，需要将测量探头连接到音频源上，然后选择合适的测量范围进行测量。

5. 电池电量指示：万用表内置电池，用于供电。

电池电量指示可以显示电池的电量情况，提醒用户及时更换电池。

6. 温度测量功能：部分万用表还具有温度测量功能，可以测量环境温度或电路中的温度。

温度测量范围一般为-20℃至1000℃。

7. 连续测量功能：万用表还具有连续测量功能，可以连续测量多个电路中的参数，提高测量效率。

8. 数据保存功能：部分万用表具有数据保存功能，可以保存测量结果，方便用户查阅和分析。

全面了解万用表的结构和注意事项

全面了解万用表的结构和注意事项“万用表”是万用电表的简称，它是电子制作中一个必不可少的工具。

万用表的基本原理是利用一只灵敏的磁电式直流电流表(微安表)作为表头。

当微小电流通过表头，就会有电流指示。

但表头不能通过大电流，所以必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压和电阻。

万用表是电工必备的仪表之一，是电子维修中必备的测试工具。

万用表可以测量直流电流、直流电压、交流电压和电阻等，有些万用表还可测量电容容量、信号频率、晶体管放大倍数hFE等。

万用表有很多种，目前常用的有指针万用表和数字万用表，如图1-1所示。

图1-1 指针万用表和数字万用表数字万用表的结构数字万用表以其直观的数字显示及测量精度展示了它的魅力，它除了能完成指针万用表的测量功能之外，还可以测量小容量电容器、电感、信号频率和温度等，有些数字万用表还具有语音提示功能。

因此，数字万用表越来越受到电子爱好者的青睐。

数字万用表种类较多，图1-2所示为一款DT9208A型数字万用表。

如图1-2所示，数字万用表的面板主要由显示屏、开关、功能选择旋钮、表笔插孔、表笔扩展插孔、电容器插孔、晶体管插孔、温度传感器插孔、指示灯等组成。

图1-2 数字万用表的面板1.显示屏它是数字万用表的特有部件，用于以数字形式显示测量的结果，使读取数据直观方便。

不同的数字万用表能显示的数字位数不同。

2.开关数字万用表大多都有开关，在不使用时可以关闭数字万用表，以节约表内电池电量。

3.功能选择旋钮同指针万用表一样，功能选择旋钮用来选择测量功能。

在它的周围用数字标示出功能区及量程。

数字万用表的测量功能比较多，主要有电阻测量、交/直流电压测量、电容测量、交/直流电流测量、二极管测量、晶体管放大倍数测量、逻辑电平测量、频率测量等。

每个功能下又分出不同量程，以适应被测量对象的性质与大小。

其中“ACV”表示测量交流电压的挡位;“DCV”表示测量直流电压的挡位;“ACA”表示测量交流电流的挡位;“DCA”表示测量直流电流的挡位;“Ω(R)”表示测量电阻的挡位;“hFE”表示测量晶体管的挡位。

万能表

万能表也称万用表，是一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用计、多用电表，或三用电表。

一、电压的测量1、直流电压的测量，如电池、随身听电源等。

首先将黑表笔插进“com”孔，红表笔插进“V Ω”。

把旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，“V－”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。

数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量。

如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。

2、交流电压的测量。

表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。

交流电压无正负之分，测量方法跟前面相同。

无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。

二、电流的测量1、直流电流的测量。

先将黑表笔插入“COM”孔。

若测量大于200mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮打到直流200mA以内的合适量程。

调整好后，就可以测量了。

将万用表串进电路中，保持稳定，即可读数。

若显示为“1.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。

交流电流的测量。

测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，哈哈！你的表或电源会在“一缕青烟中上云霄”－－报废！三、电阻的测量将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的－－人体是电阻很大但是有限大的导体。

读数时，要保持表笔和电阻有良好的接触；注意单位：在“200”档时单位是“Ω”，在“2K”到“200K“档时单位为“KΩ ”，“2M”以上的单位是“MΩ”。

新电瓶车总里程表

新电瓶车总里程表随着环保意识的增强和汽车行业的不断发展，电动车逐渐成为人们出行的首选。

电动车与传统汽车相比，最大的区别就是其使用电池作为动力源。

而电瓶车总里程表则是电动车的重要组成部分，用于显示电动车的行驶里程。

电瓶车总里程表通常安装在电动车的仪表盘上，一般由数字显示屏和相关的控制电路组成。

在电动车启动后，电瓶车总里程表会开始计算电动车行驶的里程数，并将其实时显示在数字显示屏上。

这个数字显示屏通常位于仪表盘的中央位置，方便骑车人查看。

电瓶车总里程表的功能除了显示电动车的行驶里程外，还可以提供其他的相关信息。

例如，有些电瓶车总里程表还可以显示电动车的电池电量、电动车的平均时速、电动车的当前速度等。

这些信息对于骑车人来说非常重要，可以帮助骑车人了解电动车的使用情况。

在使用电瓶车总里程表时，骑车人可以根据电瓶车总里程表上显示的里程数来判断电动车是否需要充电。

当电瓶车总里程表上的里程数接近零时，说明电动车的电量已经快要耗尽了，此时骑车人就需要及时找到充电桩进行充电。

而如果电瓶车总里程表上的里程数比较充足，骑车人就可以继续使用电动车，而无需担心电量不足的问题。

电瓶车总里程表的精确性对于骑车人来说非常重要。

一个精确的电瓶车总里程表可以帮助骑车人更好地了解电动车的使用情况，从而更好地安排电动车的行程。

而一个不准确的电瓶车总里程表可能会给骑车人带来很多麻烦。

因此，在购买电动车时，选择一个质量可靠、精确度高的电瓶车总里程表非常重要。

总的来说，新电瓶车总里程表是电动车的重要组成部分，用于显示电动车的行驶里程。

它不仅可以帮助骑车人了解电动车的使用情况，还可以提供其他的相关信息。

因此，在购买电动车时，选择一个质量可靠、精确度高的电瓶车总里程表非常重要。

骑车人可以根据电瓶车总里程表上显示的里程数来判断电动车是否需要充电，从而更好地安排电动车的行程。

随着科技的不断发展，相信电瓶车总里程表的功能和精确性还会不断提升，为人们的出行带来更多便利。

电子表使用说明书

电子表使用说明书在快节奏的现代生活中，电子表因其精准的计时、多样的功能和便捷的使用方式，成为了许多人日常生活中不可或缺的物品。

为了帮助您更好地了解和使用电子表，以下将为您详细介绍其常见的功能和操作方法。

一、外观与组件电子表通常由表带、表壳、显示屏、按键等部分组成。

表带：用于将手表固定在手腕上，常见的材质有橡胶、皮革和金属等。

表壳：保护内部机芯和显示屏，材质多样，如塑料、不锈钢等。

显示屏：显示时间、日期、星期、各种功能信息等。

按键：用于操作电子表的不同功能，其数量和功能因表款而异。

二、基本操作1、时间设置按下“模式”或“功能”键，进入时间设置模式。

通常通过“增加”和“减少”键来调整小时、分钟、秒钟的数值。

调整完成后，再次按下“模式”或“功能”键确认并退出设置。

2、日期设置进入时间设置模式后，继续按“模式”或“功能”键切换到日期设置。

按照同样的方法调整年、月、日的数值。

3、闹钟设置找到“闹钟”功能键，进入闹钟设置模式。

设置闹钟的开启时间和重复模式（如每天、工作日等）。

确认设置后，电子表会在设定时间响起闹钟。

4、秒表功能按下“秒表”键启动秒表。

再次按下“秒表”键暂停计时，按下“复位”键将秒表归零。

三、功能介绍1、计时功能电子表能够精确地记录时间，包括小时、分钟和秒钟。

部分电子表还具备分段计时和累计计时的功能，方便您在运动或工作中使用。

2、世界时间可以显示多个不同时区的时间，方便您在国际旅行或与跨时区的人交流时使用。

3、夜光功能有些电子表具备夜光显示功能，在光线较暗的环境中，按下相应的按键即可点亮显示屏，方便查看时间。

4、防水功能不同的电子表具有不同程度的防水性能，从日常生活防水到深度潜水防水不等。

但请注意，即使是防水表，也不建议在热水或极端环境下使用，以免影响防水性能。

5、运动监测功能部分电子表配备了运动监测功能，如计步、卡路里消耗、距离测量等，帮助您记录运动数据。

四、电池与维护1、电池更换当电子表的显示屏出现电池电量低的提示时，您需要及时更换电池。

电子表使用说明书

电子表使用说明书一、外观及按键介绍1、显示屏电子表的显示屏通常会显示时间、日期、星期、闹钟等信息。

2、按键电子表上一般会有多个按键，常见的按键功能如下：“模式”键：用于切换不同的功能模式，如时间设置、闹钟设置、秒表模式等。

“调整”键：用于调整数值，如小时、分钟、日期等。

“开始/停止”键：在秒表模式下用于开始和停止计时。

“复位”键：在秒表模式下用于将计时归零。

二、时间设置1、进入时间设置模式按下“模式”键，直到显示屏上显示“TIME”或类似的时间设置标识。

2、调整小时按下“调整”键，使小时数值闪烁，然后通过持续按“调整”键或快速按动来增加或减少小时数。

3、调整分钟小时设置完成后，再次按下“调整”键，使分钟数值闪烁，按照同样的方法调整分钟数。

4、确认设置完成小时和分钟的调整后，等待几秒钟或按下“模式”键，电子表将自动确认并保存您设置的时间。

三、日期设置1、进入日期设置模式通过“模式”键切换到日期设置模式，显示屏上会显示“DATE”或相关标识。

2、调整月份使用“调整”键使月份数值闪烁，进行调整。

3、调整日期月份设置好后，按下“调整”键切换到日期调整，然后进行设置。

4、调整年份按照同样的方式调整年份。

5、保存设置设置完成后等待自动保存或按下“模式”键确认保存。

四、闹钟设置1、进入闹钟设置模式按下“模式”键，找到“ALARM”或类似的闹钟设置标识。

2、开启/关闭闹钟有些电子表可能会有单独的开关来开启或关闭闹钟功能，确保闹钟处于开启状态。

3、调整闹钟时间按照时间设置的方法调整闹钟的小时和分钟。

4、确认并保存设置完成后等待自动保存或按下“模式”键确认保存。

五、秒表功能1、进入秒表模式按下“模式”键切换到秒表模式，显示屏上会显示“STOPWATCH”或类似标识。

2、开始计时按下“开始/停止”键开始计时。

3、暂停计时在计时过程中，再次按下“开始/停止”键暂停计时。

4、复位计时如果需要重新计时，按下“复位”键将计时归零。

杜克万用表的使用方法

杜克万用表的使用方法杜克万用表是一种用于测量电路参数的仪器，具有测量电压、电流、电阻、电容、电感等多种功能。

它是电子工程师、电器工程师、电子爱好者必备的工具之一。

本文将介绍杜克万用表的使用方法，帮助读者更好地使用这款仪器。

一、杜克万用表的基本结构杜克万用表由表头、表身和测试线组成。

表头是杜克万用表的主要部分，包括显示屏、旋钮、功能选择键等。

表身是杜克万用表的外壳，可以保护万用表内部的电路。

测试线是连接万用表和被测电路的部分，通常有红色和黑色两条线，分别对应正极和负极。

二、杜克万用表的电池安装在使用杜克万用表之前，需要先安装电池。

打开万用表表身，找到电池仓，将电池正确安装好。

注意电池的正负极方向，不要装反。

三、杜克万用表的使用方法1. 测量电压杜克万用表可以用来测量电路中的电压。

将测试线的红色线连接电路的正极，黑色线连接电路的负极，然后选择电压测量功能。

接下来，将旋钮旋转到合适的电压范围，读取显示屏上的电压数值即可。

2. 测量电流杜克万用表可以用来测量电路中的电流。

将测试线的红色线连接电路的正极，黑色线连接电路的负极，然后选择电流测量功能。

接下来，将旋钮旋转到合适的电流范围，读取显示屏上的电流数值即可。

3. 测量电阻杜克万用表可以用来测量电路中的电阻。

将测试线的红色线和黑色线连接到电路的两端，然后选择电阻测量功能。

接下来，将旋钮旋转到合适的电阻范围，读取显示屏上的电阻数值即可。

4. 测量电容杜克万用表可以用来测量电路中的电容。

将测试线的红色线连接电路的正极，黑色线连接电路的负极，然后选择电容测量功能。

接下来，将旋钮旋转到合适的电容范围，将测试线连接到电容器的两端，读取显示屏上的电容数值即可。

5. 测量电感杜克万用表可以用来测量电路中的电感。

将测试线的红色线和黑色线连接到电路的两端，然后选择电感测量功能。

接下来，将旋钮旋转到合适的电感范围，将测试线连接到电感器的两端，读取显示屏上的电感数值即可。

四、注意事项1. 在使用杜克万用表之前，需要先了解被测电路的参数范围，选择正确的测量范围。

昂科雷中英文显示对照表(警告信息)

WASHER FLUID LOW ADD FLUID
胎压低，给轮胎充气
检修胎压监测系统胎压学习系统启动
全轮驱动关闭
检修全轮驱动系统检修传动系统传动系统高温，怠速发动机
可能结冰，小心驾驶
车速限制xxx 公里/小时（英里/小时）清洗液不足，添加清洗液
提示类型
注解
【警告】【警告】
这个问题要去4S站了哦。（StabiliTrak，车身稳定系统）还是去4S站吧。
POWER LIFTGATE OFF
RIGHT REAR DOOR OPEN
ENGINE HOT A/C OFF
中文含义
电池保护系统启动
检修电池充电系统检修制后车门打开后备箱车门打开副驾驶车门打开后备箱车门电动关闭
右后车门打开发动机高温，空调关闭
四轮驱动系统关闭了。（或者有故障了？好像没有开关可以手动关掉它）
【警告】【提醒】
没喊你停车，应该属于警告消息。
车外温度低于3℃时，道路有结冰的可能。话说这个功能最无聊，最高时速限制 187km/h，有谁能破解么？
燃料液位过低拧紧油箱盖更换遥控器电池自动灯光控制关闭自动灯泡控制打开
转向灯打开
停车辅助系统被阻止， PARK ASST BLOCKED SEE OWNERS MANUAL
请参考用户手册停车辅助
提示类型
注解当系统检测到电池电压低于预期值时，会限制车辆中的某些耗电的功能。电池充电系统有问题。
这个应该是巡航速度被设置为xxx（公里/ 小时，英里/小时）时的提示。
电动后车门功能关闭，使用手动启闭后备箱车门。
当发动机水温较高时，空调会自动关闭以使发动机冷却。发动机过热了，以怠速运行发动机（为什【警告】么不干脆停车呢？）【严重警告】发动机热得要爆炸了，快点停车啊！！！通常由于发动机过热引起，马上停车冷【严重警告】却发动机。在下一个1000公里范围内，更换机油。机油漏了或者是严重不足，马上停车检查【严重警告】机油油位。没油了，傻鸟！ ^O^

TR16液晶电量显示器-中英文V3.1

TR16液晶电量显示器-中英文V3.1TR16液晶电量显示器—使用说明—●产品示意图：● 应用范围：★ TR16是一款通用的高精度电流采集型电池电量计(也称库仑计)。

它能够实时检测电池的电压、电流、容量等使用信息，帮助使用者准确了解电池的工作状态，并具有掉电记忆功能。

适用于移动便携设备、平衡车、电动车、吸尘器、测量设备、医疗设备、各种仪器仪表等。

● 适用电池规格：★ 该产品适合于工作电压在8V～80V 的锂电池、磷酸铁锂电池、铅酸电池、镍氢电池等电池组。

●技术参数：参数最小值常规值最大值单位工作电压 8.080.0V 工作功耗 10.0 12.0mA 待机功耗 0.5 0.6mA 睡眠功耗 50.0 60.0uA 电压采集精度±1.0 ％电流采集精度±1.0 ％容量采集精度±1.0 ％背光开启电流(50A) 30 60 mA 背光开启电流(>50A)80 120 mA 预设容量值 0.1 999.0 AH 50A 采样器电流 0.0 50.0 75.0 A 100A 采样器电流0.0 100.0 150.0 A 350A 采样器电流0.0 350.0 400.0 A 使用环境温度范围20 35℃ 重量 g 尺寸59*20mm注意：库仑计显示屏尺寸、功能均相同，但是内部参数不同，必须配套不同规格的采样器，不能互换。

● 工作界面说明：● 接线方法：★ 连接采样器需要一根屏蔽线以及一根0.3-0.75mm2的导线；采样板上B-一端连接电池组负极，P-一端连接充放电的负极。

然后用准备好的导线一端连接电池组正极，一端连接采样板上B+接线柱上任意一个接口。

接线完成后，屏蔽线一端与采样板插口对接，另一端与库仑计显示屏对接，通电后即可正常工作(接线图为示意图不是等比例图)。

★ 50A 采样器接线图：★ 100A/350A 采样器接线图：★ 500A 采样器接线图：注意：请严格按照接线图接线，采样器必须连接在电池的负极回路中，严禁连接到正极回路！如需延长采样线必须使用4根同规格导线。

FLUKE_15B_数字万用表手册

目录
标题
页码
介绍KKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKK N 安全说明KKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKK N 安全的工作习惯KKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKK N 仪器概述KKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKK Q
一般维护 KKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKK V 测试保险丝 KKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKK V 更换电池和保险丝KKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKK NM 保养和零件 KKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKK NM 一般规格KKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKK NN 精确度规格 KKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKK NO

信号常用仪表

信号常用仪表本章对现场使用的常用仪表进行一般介绍。

第一节万用表万用表是一种多量程和测量各种电量的便携式复式电气测量仪表。

一般可用来测量直流电压、直流电流、交流电压、交流电流、直流电阻、音频电平等电量。

其基本结构由磁电系微安表、内部测量电路和转换装置等组成。

一、使用方法（一）测量类型和量程选择测量前首先要根据被测对象，将类型选择开关旋至相应位置，如测量交流电压应将旋钮旋至交流电压挡。

在类型选择之后注意量程的选择，量程选择过小，将可能烧损表头，量程选择过大，将影响测量精度，所以在选择量程时，应使指针指示在满刻度的1/2或2/3以上，这样测量结果较准确。

在无法预测测量的电压或电流值时，应选择最高量程，然后再逐步减小量程。

（二）测量连接在测量类型、量程选择好后，要注意测量连接。

在测量直流电量时特别要注意仪表的极性，即测量直流电压时，应将万用表正极的红色表笔接被测电路的正极，连接万用表负极的黑色表笔接被测电路的负极。

而测直流电流时，应让被测电流经万用表的正端输入，再从万用表的负端流出，若测量时指针反偏，说明万用表的表笔极性接反。

（三）欧姆挡的正确使用使用万用表欧姆挡测量电阻时必须注意以下几点:1.选择适当的倍率，尽量使指针在接近欧姆挡中心的刻度部分，因为被测元件的数值越接近欧姆挡中心刻度，读数越准确。

2.测量前应先“调零”，即将两测试表笔短接，旋转“零欧姆调整旋钮”，使指针在零欧姆位置，若零欧姆调整旋钮无法调零，则需更换内部相应的电池。

3.不能带电测量电阻，若带电测量相当于在测量回路中又增加了一外加电源，这不仅使测量结果无效，而且可能烧坏表头。

所以测量电路的电阻时，首先应断开电源。

4.被测电阻不能有并联支路，否则测得的电阻值将不是被测电阻之实际值，而是某一等效电阻值。

5.测量电阻时，不要双手同时接触表笔的金属部分，否则，人体电阻将被并入被测电阻，影响测量的准确度，在测量阻值较高的电阻时，尤其要注意。

（四）正确读数读数时应首先分清各类标尺，再从垂直于表盘中心的位置正确读数，若有反射镜，则应待指针与反射镜中镜像重合时读数。

OTC3514汽车万用表说明书

OTC OTC35143514汽车万用表说明汽车万用表说明书书Automotive DVOM一、品牌品牌：OTC二、型号型号：3514三、用途 OTC3514汽车万用表用于检测汽车电气系统，具有直流电压、交流电压、电阻/导通性、脉宽（ms-Pulse ）、闭合欠（Dwell ）、负荷（Duty cycle （%））、频率（Hz ）、发动机转速（RPM ）等参数的测量功能，并且量程可自动调节。

显示屏可显示4000条数据，是一款精密、实用的通用型自动量程数字式万用表。

上海通用4S 店建站指定设备广州本田4S 店建站指定设备一汽丰田4S 店建站指定设备长安福特4S 店建站指定设备感应夹主机表笔鳄鱼夹四、产品特点及优势能够精确测量喷油器、怠速电动机（IAC motors ）、怠速电磁阀、自动变速器电磁阀等部件的脉宽（毫秒）利用感应夹测量1—8缸（二行程或四行程）的发动机转速直接读取闭合角和负荷数据。

可测量直流电压（V 和mV ）、交流电压、电阻、导通性、频率等参数可手动调整在脉宽或占空比测量模式下的数据正、负值4-1/4数字式显示屏41段棒状图示，可实时、动态显示数据变化具备自动量程功能、自动关机功能、数据保持（冻结）功能高安全级别，最高测试电压为600V （直流或交流）可将霍尔效应式电流钳作为选配件选配件选配件应用于3514汽车万用表中四、操作键和操作键和显示屏显示屏显示屏说明说明1、数字式显示屏数字式显示屏：数字式显示屏可显示带有极性和小数点自动显示的4000条数据。

开启万用表，在自测试期间所有段节和符号将短暂显示。

显示修正每秒进行4次。

2、棒状图棒状图棒状图：棒状图每秒刷新20次，从左至右共有2*41个依次递增。

这有助于设置和数据分析。

当测量转速、脉冲宽度、闭合角、占空比和频率时，棒状图不显示。

3、ON/OFF 键：电源键，开、关万用表。

4、DC/AC 键（STR 键）：选择直流电压和交流电压。

gdm8341万用表使用方法

主题：gdm8341万用表使用方法一、简介GDM8341是一款功能强大的数字多用途表，专为工程师和电子爱好者设计。

它集成了多种测量功能，包括电压、电流、电阻、电容、频率等。

本文将详细介绍GDM8341万用表的使用方法，帮助用户更好地使用这款工具。

二、外观与功能1.外观GDM8341外观精致，采用了人性化的设计，操作简单方便。

2.功能GDM8341具有多种测量功能，包括电压、电流、电阻、电容、频率等。

它还具备数据记录、峰值检测、相对值测量等高级功能，满足不同使用需求。

三、基本测量1.电压测量a.接通电源，选择电压档位。

b.将探针连接至被测点，读取显示屏上的数值即为电压值。

2.电流测量a.将表笔从电压档位插入到电流测量插孔中，选择合适的电流档位。

b.将表笔连接至被测点，读取显示屏上的数值即为电流值。

3.电阻测量a.将被测电阻连接至表笔，选择电阻测试档位。

b.读取显示屏上的数值即为电阻值。

四、高级功能1.数据记录a.在测量过程中，按下“HOLD”键，即可保存当前数值。

b.再次按下“HOLD”键，即可取消记录。

2.峰值检测a.在测量过程中，按下“PEAK”键，即可记录峰值。

b.再次按下“PEAK”键，即可取消记录。

3.相对值测量a.在测量过程中，按下“REL”键，即可记录相对值。

b.再次按下“REL”键，即可取消记录。

4.温度测量a.使用温度传感器连接至表笔。

b.选择温度测试档位，即可进行温度测量。

五、使用注意事项1.保持干燥GDM8341万用表属于精密仪器，需要避免水汽和潮湿环境。

2.避免超范围测量在进行电压、电流等测量时，应选择合适的档位，并避免过大的输入信号。

3.避免过载在进行电阻、电容测量时，避免过大的输入信号，以免损坏仪器。

六、结语GDM8341万用表是一款功能全面的数字多用途仪器，灵敏度高、测量精准。

掌握其正确使用方法，对工程师和电子爱好者而言至关重要。

通过本文的介绍，相信读者已经对GDM8341万用表有了更深入的了解，能够更加熟练地使用这款工具。

万用表手册ZT-QS9-CN

使用手册一、概述本产品是用电池驱动的、带真有效值的自动量程钳形数字万用表。

仪表为6000字显示，采用LCD 显示器，有背光显示，读数清晰。

二、安全事项为避免可能的电击、火灾、及人身伤害，在使用之前，请先阅读安全注意事项。

(1)测量时，请勿超过“技术规格”中规定的最大测量值。

(2)36V 以下的电压为安全电压，在测高于36V 直流或25V 交流电压时，要检查表笔是否可靠接触、是否正确连接、是否绝缘良好等，以避免电击。

(3)换功能和量程时，表笔应离开测试点。

(4)选择正确的功能和量程，超量程显示为“OL”。

(5)安全符号说明：三、规格参数存在危险电压接地双绝缘低电压符号操作者必须参阅说明书零火线判断技术规格功能量程分辨率精度最大测量值频率响应直流电压 6.000V 0.001V ±(0.5%+3)600V60.00V 0.01V 600.0V 0.1V 交流电压6.000V0.001V ±(1.0%+3)600V40Hz-1kHz60.00V 0.01V 600.0V0.1V 直流电流60.00A 0.01A ±(2.0%+30)600A600.0A 0.1A 交流电流60.00A 0.01A 40Hz-400Hz600.0A0.1A功能量程分辨率精度最大测量值频率响应电阻600.0Ω0.1Ω±（1.5%+3）±(0.5%+3)60M Ω6.000k Ω0.001k Ω60.00k Ω0.01k Ω600.0k Ω0.1k Ω6.000M Ω0.001M Ω60.00M Ω0.01M Ω±(1.5%+3)电容6.000nF 0.001nF ±(5.0%+20)60.00mF60.00nF 0.01nF ±2.0%+5600.0nF 0.1nF 6.000μF 0.001μF 60.00μF 0.01μF 600.0μF 0.1μF 6.000mF 0.001mF ±(5.0%+5)60.00mF 0.01mF 频率±(0.1%+2)300KHz60.00Hz 0.01Hz 600.0Hz 0.1Hz 6.000kHz 0.001kHz 60.00kHz 0.01kHz 300.0kHz0.1kHz二极管√通断√启动电流测量√峰值保持√手电筒/背光√温度(-30~1000)℃1℃±(2.5%+5）1000℃(-22~1832)℉1℉1832℉通用技术指标显示屏（LCD ）6000字量程自动材质ABS 采样速率3次/秒真有效值√数据保持√低电量提示√自动关机√机械技术规格尺寸185*65*30mm重量165g电池类型 1.5V AAA 电池* 2保修期一年环境工作环境温度0~40℃湿度＜75%存储环境温度-20~60℃湿度＜80%四、使用方法(1) 操作面板说明（见右图）1. 钳头2. 手电筒3. 钳头扳机。

福禄克万用表使用

万用表使用说明概述万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表。

万用表具有多种功能，可测量电压、电流、电阻、电容、频率等物理量，同时可检测二极管和电路通断性，是设备安装，调试，维护的必备工具。

安全须知警告表示可能对用户造成危险的状况和操作。

小心表示会对产品或受测设备造成损坏的状况和操作。

有关本产品和本手册所用的国际电气符号，请参阅表 1 中的解释。

阅读安全须知，并遵守安全工作规范。

警告为了防止可能发生的触电、火灾或人身伤害：•仔细阅读所有说明。

•在使用产品前，请先阅读所有安全须知。

•请仅将产品用于指定用途，否则可能减弱产品提供的防护。

•请勿在爆炸性气体、蒸汽周围或在潮湿环境中使用产品。

•使用产品前先检查外壳。

检查是否存在裂纹或塑胶件缺损。

请仔细检查端子附近的绝缘体。

•若产品损坏，请勿使用。

•若产品工作异常，请勿使用。

•遵守当地和国家的安全规范。

穿戴个人防护用品（经认可的橡胶手套、面具和阻燃衣物等），以防危险带电导体外露时遭受电击和电弧而受伤。

•仅使用正确的测量标准类别 (CAT)、电压和电流额定探头、测试导线和适配器进行测量。

•切勿在未安装探头保护帽的情况下在 CAT III 环境中使用测试探头。

保护帽可以将外露的探头金属部分降低至 4 毫米以下。

这样就减少了因短路产生弧闪的可能性。

•先测量一个已知电压，确定产品是否正常运行。

•请按照指定的测量类别、电压或电流额定值进行操作。

•端子间或每个端子与接地点之间施加的电压不能超过额定值。

Digital Multimeters安全须知•禁止触摸电压超过 30 V 真有效值交流电、42 V 交流电峰值或 60 V 直流电的带电导体。

•请勿使用已损坏的测试导线。

检查测试导线是否绝缘不良，并测量已知的电压。

•测量时，请先连接零线或地线，再连接火线；断开时，请先切断火线，再断开零线和地线。

•请将手指握在探针护指装置的后面。

•打开电池盖之前，首先断开所有探头、测试线和附件。

VICTOR6056B数字钳形表

VICTOR 6056B 数字钳形表用户手册Users Manual深圳市胜利高电子科技有限公司SHENZHEN VICTOR HI-TEOH CO.,LTD一、概述VICTOR 6056B是自动转换量程的3 3/4位数字钳形表，是一种性能稳定、用电池驱动的高可靠性数字钳形多用表。

仪表采用 16mm字高LCD 显示器，读数清晰；具有数据保持和自动关机功能，更加方便使用。

此钳表可用来测量直流电压、交流电压、直流电流、交流电流、电阻、电容、频率、二极管、通断测试等参数。

整机以大规模集成电路的双积分A/D转换为核心，具有量程自动转换的功能，是一款性能优越的工具仪表，是实验室、工厂、无线电爱好者及家庭的理想工具。

警告:在使用钳表之前,请仔细阅读有关“安全注意事项”二、开箱检查打开包装箱，仔细检查以下配置是否缺少或损坏，如有缺少或损坏请立即与经销商联系。

6056B数字钳形表一台布包一个合格证一张使用说明书一本表笔一付 9V电池一只产品博览一份三、安全注意事项请注意“警告标识及警告字句”。

它表示对使用者构成危险、对钳表或被测设备可能造成损坏的情况或行为。

本仪表严格遵循GB4793电子测量仪器安全要求以及IEC61010-1和IEC1010-2-032安全标准进行设计和生产,符合双重绝缘、过电压CAT III 600V和污染等级2的安全标准。

在使用之前，请先认真阅读说明书。

1.在测量30V以上电压,测量带电感负载的交流电力线;测量电力波动期间的交流电力线时,谨防电击。

2.测量前，检查测量功能开关是否置于正确的档位,要检查表笔是否可靠接触，是否正确连接、是否绝缘良好等，以避免电击。

3.钳表只有和所配备的表笔一起使用才符合安全标准要求。

如表笔线破损时,必须更换上同样型号或者相同电气规格的表笔线。

4.不要使用其它未经确认或未认可的电池来更换仪表内的电池。

只能换上同型号或相同电气规格的电池。

更换前,表笔必需离开被测量点,确保输入端无任何信号。

四节电池电压测量表

四节电池电压测量表
一功能描述：
1、采用液晶电压表，显示总量程- 99.99V，四节电池电压选择显示按钮，液晶表上显示当
