建筑设备自动化系统的介绍
建筑设备自动化系统(Building Automation System，简称BAS)，是一套中央监控系统。
它通过对建筑物(或建筑群)的各种电力设备、空调设备、冷热源设备、防火、防盗设备等进行集中监控，达到在确保建筑环境舒适、充分考虑能源节约和环境保护的条件下，使建筑的各种设备状态及利用率均达到最佳的目的。
建筑设备自动化系统是智能建筑弱电系统工程中较为复杂的系统之一，本文浅析建筑电气自动化系统安装时需要注意的问题。
一、自动化系统实施计划的制定建筑电气设备自动化系统为智能建筑系统的重要系统之一。
其采用具有高速处理能力的微处理机，通过通信网络对整个建筑物的空调、供热、给排水、变配电、照明、电梯、消防、广播音响、闭路电视、通信、防盗、巡逻等众多设备进行实时测量、监视和全面监控，实现最优化的管理，从而提高了系统运行的安全可靠性；节省了人力、物力和能源；降低设备运行费用；随时掌握设备状态及运行时间、能量的消耗及变化等。
因此要深入了解业主的各种需求，并据此制定详细的实施计划，提出能满足其需求的智能建筑标准，使智能系统具有可靠性、开放性和先进性。
在了解业主需求后，征求业主对施工图纸的意见。
要充分考虑业主装修的具体需求，尽量避免数据点、语音点的返工和增加，从而保证工期和质量。
二、主要设备安装1．远程处理机的安装。
楼宇自动控制系统与各可重构处理单元RPU 之间的通信是透明的，可利用同一线路不同的RPU 完成同一个控制系统。
建筑电气设备自动化系统大量监控的是空调机组，所以将RPU 布置在机房之中或附近，把空调机组控制系统使用后剩余的输入输出接口用于连接附近的水流量计、水位信号、照明控制等。
为了日后的发展，RPU 的接口要留出20%～30%为宜。
2．建筑电气设备自动化系统的布线。
在建筑电气设备自动化系统进行布线时，要注意某些线路需要专门的导线，如通信线路、温度湿度传感器线路、水位浮子开关线路、流量计线路等，它们一般需要屏蔽线，或者由制造商提供专门的导线。
第三章 建筑设备自动化系统
31
分散式空调系统示意图
32
3.3.3空气调节的分类
二、按负担室内负荷所用的介质种类来分 全空气空调系统 ：要求有较大断面的风道或较
高的风速。 全水系统：该系统不能解决房间的通风换气问
用情况不断进行调节，当房间人少时可减少 送风量，容易解决冷热不均的情况，运行能 耗较低，热舒适状况较好。通常采用变速风 机，初投资较高，控制系统较复杂，控制系 统稳定性要好。
36
3.3.3空气调节的分类
2.按空气的途径分：封闭式、直流式、混合 式。
① 封闭式空调系统 ✓ 封闭式空调系统所处理的空气全部来自于空
3.2建筑设备自动化系统中的计 算机控制技术
3.2.1计算机控制系统控制过程 3.2.2计算机控制系统组成 3.2.3分散控制系统 3.2.4现场总线控制系统
8
3.2.1计算机控制系统控制过程
自动控制的目的:控制某些物理量按照指定 规律变化。
将该物理量的测量值与期望值进 行比较，并反馈给闭环控制系统， 系统采用一定的控制方法使执行 机构动作，以消除偏差。
系
应
统
用
软
软
件
件
12
3.2.3 分散控制系统
将建筑设备自动 化系统与整座智 能建筑系统有机 结合起来。 包括控制信息 的集中管理
承担分散控制 任务并与监控 站联系
13
3.2.3 分散控制系统
1.分散控制系统的特点 ① 将计算机技术、控制技术、图形显示技
术和通信技术汇集于一体； ② 可对分散在现场的设备进行控制，又可

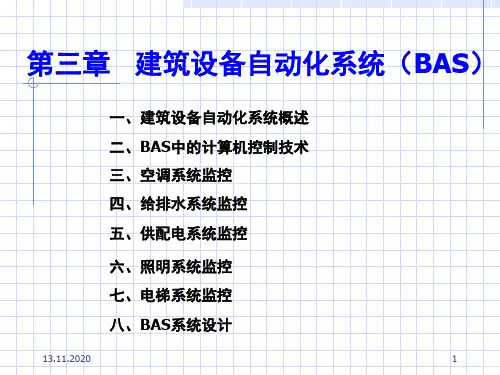

第三章-建筑设备自动化系统PPT课件
13.11.2020
4
3）根据外界条件、环境因素、负载变化情况自动调节各种 设备始终运行于最佳状态。如空调设备根据环境温度、人员 多少实时调节，即节约能源又调节到最佳状态。 4）检测并及时处理各种意外、突发事件（如停电和有毒气 体泄露）可按照预先编写好的程序迅速处理，避免事态扩大。 5）实现对大楼内各种机电设备的统一管理、协调控制。如 火灾发生时。
13.11.2020
5
6）能源管理 实现水、电、气的自动计量和收费。实现能 源自动化管理。自动检测、控制设备用电量，如下班后或节 假日室内无人，自动关闭空调、照明等。
7）设备管理 设备档案－设备配置及参数、设备运行报表和 设备维修记录等管理。
13.11.2020
6
3.1.2 BAS 的监控范围 ⒈ 基本组成
系统主要包括：中央控制站、分布式现场控制器、通信 网络和现场仪表。通信网络包括网络控制器、连接设备、调 制解调器、通信线路等。现场仪表包括传感器、变送器、执 行机构、调节阀、接触器等。
13.11.2020
11
3.2 BAS中的计算机控制技术
计算机控制系统是计算机技术与自动控制技术的结合， 是构成智能建筑自动控制的关键技术。计算机强大的计算能 力、逻辑判断能力和大容量存储信息的能力使计算机控制能 解决常规控制技术解决不了的难题，达到常规控制技术达不 到的优异性能指标。
⒉ 含义
⑴ 包括建筑设备运行监控、消防及安全防范在内的全 方位的建筑设备自动化系统。又称广义BAS。
⑵ 仅指建筑设备运行监控的建筑设备自动化系统。又 称狭义BAS。
13.11.2020
3
3.1 BAS系统概述
3.1.1 BAS系统的功能
1）自动监视并控制各种机电设备的启、停，显示或打印当 前运转状态。 2）自动检测、显示、打印各种设备的运行参数及其变化趋 势或历史数据。建筑设备主要监控的参数有：风量、水量、 压力、温度、湿度、气体浓度等，所用的传感器包括：温度、 湿度传感器、压力、流量传感器，执行器有电动执行器、气 动执行器、风阀、水阀等。
建筑设备自动化管理系统介绍.ppt
积极健康
地址：河北省石家庄市新石北路368号金石工业园1#楼422
电话：0311-83815825
传真：0311-83815827
建筑设备自动化管理系统
4、送排风系统 监控送风机组、排风机组的各种运行参数； 监测被控区域的空气质量； 5、照明系统 监控被控照明回路的相关参数； 6、电梯及自动扶梯系统 监测电梯、自动扶梯的运行状况； 7、变配电系统 监测配电系统中被控设备的相关参数；
地址：河北省石家庄市新石北路368号金石工业园1#楼422
电话：0311-83815825
传真：0311-83815827
建筑设备自动化管理系统
二、系统组成
协作竞争
积极健康
风机盘管系统
冷热源系统
空调/新风系统
变配电系统
工作站
给排水系统
电梯系统
照明系统
送排风系统
地址：河北省石家庄市新石北路368号金石工业园1#楼422
协作竞争
积极健康
智能照明系统
协作竞争
积极健康
地址：河北省石家庄市新石北路368号金石工业园1#楼422
电话：0311-83815825
传真：0311-83815827
多功能计量系统
协作竞争
积极健康
一、系统概述
多功能计量系统是采集远程工业用表和民用表的数据，并将采集到的 数据传输到相关管理部门，实现抄表自动化。在整个过程中无需人工 参与，方便了用户又提高了效率。
抄读，自动保存抄读的历史数据。 对抄收到的数据进行统计、计费、双地址储存，并形成详细的
用电档案。 可进行现场或远程用电校对。 快速对现场数据进行查询。 分时段抄表，实现分时计费。
建筑设备自动化(楼控)基础知识PPT课件
● 水冷式、风冷式
低温低压 气液共存
Schneider Electric - Buildings Business– May 11th, 2010
冷却水 循环
冷凝器 制冷剂
循环 蒸发器
冷冻水 循环
高温高压 气态
压 缩 机
低温低压 气态
16
热交换器工作原理
热交换器：
把热量从热流体传递给冷流体的热力设备。
● 温度(TI)
● 湿度
● 风量
● 流量 ● 二氧化碳浓度 ● 阀门开度反馈
BI Points
直接数字控制器
微处理器
● ……
AI Points
输出信号至执行器
常用信号： 0～10V，4～20mA， 0～5V，阻值信号
存储在内存中的程序
Schneider Electric - Buildings Business– May 11th, 2010
直接数字控制器
BI Points AI Points
微处理器
输出信号至执行器
存储在内存中的程序
Schneider Electric - Buildings Business– May 11th, 2010
32
DDC基础知识
BI点为两态输入点，通常表示：
● 设备的运行状态
● 设备的故障报警
● 手自动状态
5
HVAC基础知识
根据ASHARE，空调的概念： 空调就是同时控制温度、湿度、洁净度和气流分布以满足空 间环境要求的空气处理过程。
Schneider Electric - Buildings Business– May 11th, 2010
6
HVAC基础知识
建筑智能化系统介绍ppt课件
• 机房工程
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
智能化子系统介绍
• 背景音乐系统
➢背景音乐的主要作用是掩盖噪声并创造一种轻松和谐的听觉气氛。对不同 的区域进行不同内容的广播。还可以起到宣传、播放通知、找人等作用。
成都力宝大厦（00年代初）
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
成都环球中心（00年代末）
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
Server
服务器群
核心交换机（主） 核心交换机（备）
核心区块 防火墙（主）
外网路由器
ISP
防火墙（备）
磁盘阵列
内网路由器 内网扩展区间
政府内网
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
智能化子系统介绍
停车管理系统
系统介绍：停车场管理系统采用全自动或半自动管理两大模式管理发票/验票机、 自动栅栏机、车辆感应线圈、收费机等。同时系统自动对用户卡号及车辆进出场 等记录。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
建筑设备自动化系统概述
建筑设备自动化系统概述建筑设备自动化系统（BAS）是智能建筑不可缺少的重要组成部分，其任务是对建筑物内部的设备运行、能源使用、环境、交通及安全设施进行监测、控制与管理，以提供一个既安全可靠、节约能源，又舒适宜人的工作或居住环境。
在业内，建筑设备自动化系统常简称为BAS或BA系统。
一、 BAS的定义与发展历史1. BAS的定义建筑设备自动化系统（BAS）是将建筑物或建筑群内的电力、照明、空调、给排水、防灾、保安、车库管理等设备或系统，以集中监视、控制和管理为目的，构成的综合系统。
BAS通常包括暖通空调、给排水、供配电、照明、电梯、消防、安全防范等监控子系统。
根据我国的行业标准，BAS又可分为设备运行管理与监控子系统和消防与安全防范子系统，如图1所示。
在我国，建筑设备自动化系统通常有广义和狭义之分。
狭义BAS的监控范围主要包括电力、照明、暖通空调、给水排水、电梯等设备。
在实际工程中狭义的建筑设备自动化系统也常常称为建筑设备监控系统、楼宇自动化系统、楼宇自控系统等。
广义BAS的监控范围在狭义BAS的基础上，还增加了安全保卫系统(Security Automation System，SAS，包括电视监控、门禁、防盗报警等)、火灾自动报警与消防联动控制系统(Fire Alarm System，FAS)、管理服务系统(如各类报表编制、计量系统、物业管理系统)等，即为建筑设备管理系统。
根据我国行业政策现状，通常将侠义的建筑设备自动化系统、安全保卫系统和火灾自动报警与消防联动控制系统分别作为一个独立的系统进行设计和施工。
图1 智能建筑设备自动化系统的组成2. BAS的发展历史真正的建筑设备自动化系统是在计算机集中管理分散控制系统(Distributed Control System，dcs)诞生后才开始出现的。
20世纪80年代末美国Honeywell公司首次把其DEL TA-1000型集散控制系统应用于建筑物设备的控制与管理，建筑物设备从单台独立的控制方式走入了多组织设备群控方式，并且能通过计算机工作站上的操作进行全局控制与监视。
建筑设备自动化系统
建筑设备自动化系统建筑设备自动化系统楼宇自动化系统也叫建筑设备自动化系统(简称BAS)，是智能建筑不可缺少的一部分，其任务是对建筑物内的能使用、环境、交通及安全设施进行监测、控制等，以提供一个既安全可靠，又节约能，而且舒适宜人的工作或居住环境。
建筑设备自动化系统通常包括暖通空调、给排水、供配电、照明、电梯、消防、安全防范等子系统。
根据我国行业标准，BAS又可分为设备运行管理与监控子系统和消防与安全防范子系统。
由于消防与安全防范子系统在建筑物内自成系统，可以不纳入BAS系统。
如果把消防与安全防范系统独立设置，应与监控中心建立通信联系，以便灾情发生时，能够按照预定方案进行控制，进行一体化的协调控制。
智能楼宇的设备自动化系统功能：1）自动监视并控制智能建筑中的各种机电设备的运行，显示他们的运行状态。
2）自动检测、显示、打印各种设备的温度、流量、压差、电流、电压、用电量等，当参数超过正常范围时，自动实现超限限制。
3）根据外界条件、环境因素、负载变化等情况，自动调节各种设备，使其始终运行在最佳状态。
4）监测并及时处理各种意外突发事件。
5）实现对建筑物内各种设备的统一管理、协调控制。
6）设备管理，对建筑物内的所有设备建立档案、设备运行报表和设备维护管理等，充分发挥设备的作用，提高使用效率。
7）能管理，水、电、气等的计量收费、实现能管理自动化。
8）楼宇物业智能化管理。
楼宇机电设备监控子系统，作为楼宇设备自动化系统中的一部分，而且是非常重要的一部分，担负着对整幢建筑物机电设备的集中监测与控制，保证所有设备的正常运行，并达到最佳状态。
1）保安子系统必须对建筑物的主要环境，包括内部环境和周边环境进行全面有效地全天候监视。
这个子系统按其基本的功能来划分，可分为如下四部分：防盗报苦子系统，出入口控制(门禁)子系统，巡更管理子系统，闭路电视(CCTV)监视子系统。
在实际的应用中，这些子系统不一定全部使用，它们之间互为补充。
建筑设备自动化课件章优秀课件
湿度 • 内扰：室内设备、照明、人员等室内
热湿源
第二篇 建筑自动化
• 第1章 建筑设备自动化概述 • 第2章 计算机控制系统与通信网络结
构 • 第3章 控制器与执行器 • 第4章 空气处理过程的控制 • 第5章 集中空调系统中冷热源 与空调
水系统的监控
• 照明控制：分时段控制、分区控制、 调光控制、声光感应控制、程序控制 等
光环境控制的意义
• 减少视觉疲劳，保证视觉健康和身心 健康
• 提高劳动生产率 • 降低能耗
– 人工照明能耗 – 空调能耗
90年代末上海市公共建筑的一 次能源消耗比例
办公楼
商场
其他
15%
热水
空调
11%
40%
其他 热水 17% 3%
• 美国消耗世界 能源的25％， 中国的发展应 该步美国的后 尘吗？
大量耗能＝污染环境
全球温室效应的发展趋势
2、室内空气质量
• 为什么要研究建筑的空气环境? 人们有 超过90％的时间是在室内度过的室内 空气环境比室外还要重要
5%
92%
3%
病态建筑综合症：现代都市病
症状 头痛、恶心 疲乏、失眠、记忆力衰退 皮肤、粘膜有刺激感（眼红、 流泪、咽干等） 呼吸紊乱
建筑自动化
w第6章 供热系统的控制与管理 w第7章 其它建筑设备的 监测与控制 w第8章 住宅小区智能化系统 w第9章 建筑设备自动化系统的 故障诊 断 w第10章 建筑设备自动化的建设 w第11章 典型工程案例
第一章 建筑设备自动化 概述
• 1.1 智能建筑与建筑智能化的基本概念 • 1.1.1 智能建筑的用途 • 1.1.2 智能建筑的定义 • 1.1.3 智能建筑与传统建筑 • 1.1.4 智能建筑的类型 • 1.1.5 智能建筑的功能
第4章 建筑设备自动化系统设计-10.ppt
13:19:24
24
18.4.7 控制网络层的配置应符合下列规定：
1、 应采用总线拓扑结构，菊花环式(Daisy Chain)连接，用双绞线作 为传输介质； 2 、控制网络层可以包括并行工作的多条通信总线，每条通信总线 可以通过网络接口与管理网络层(中央管理工作站)连接，也可以通过管 理网络层服务器RS232通信接口或内置通信网卡直接与服务器连接。
13:19:24
11
4、电梯控制系统
电梯是建筑物内交通的重要枢纽。 对带有完备控制装置的电梯，将其控制装置与楼宇自动化系
统相连接，实现相互间的数据通信，使管理中心能够随时掌 握各个电梯的工作状况，并在火灾、保安的特殊场合对电梯 的运行进行直接控制。
13:19:24
12
5、消防系统
消防系统是BA系统的重要组成部分。它实施对建筑物内消防系 统的消防栓、喷淋水、消防水泵、稳压水泵、火灾烟感、温度 探测报警器、防火排烟阀、消防电梯、消防广播、消防电话等 设施联网进行监视与自动控制；
20
18.1.4 建筑设备监控系统规模可按实时数据点数(硬件点和 软件点)区分：建筑设备监控系统规模
系统规模 小型系统 较小型系统 中型系统 较大型系统 大型系统
实时数据点数 250及以下 25l～999 1000～2999 3000～4999 5000及以上
13:19:24
21
各层应符合下列规定： 1 管理网络层应完成系统集中监控和各种系统的集成。 2 控制网络层应完成建筑设备的自动控制。 3 现场设备网络层应完成末端设备控制和现场仪表设备的信息采集 和处理。 18.3 管理网络层（中央管理工作站） 18.3.1 管理网络层应具有下列功能： 1 监控系统的运行参数； 2 检测可控的子系统对控制命令的响应情况； 3 显示和记录各种测量数据、运行状态、故障报警等信息； 4 数据报表和打印。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 当液面低于最低报警水位时，自动报警。 但蓄水池的最低报警水位并不意味着蓄水 池无水，为了保障消防用水，蓄水池必须 留有一定的消防用水量，发生火灾时，消 火栓泵启动，如果蓄水池液面达到消火栓 泵停泵水位，将发出报警。
• 水泵发生故障自动报警。
给水系统的设备配置
大厦给水系统的设备主要有： • 地下储水池 • 楼层水箱和天面水箱 • 生活给水泵 • 气压装置 • 消防给水泵
返回
生活给水监控系统组成
给水监控系统功能
• 生活泵启/停控制 • 监测及报警 • 气压装置压力的监测与控制 • 设备运行时间累计、用电量累计
生活泵启/停控制
• 生活泵启/停由水箱和蓄水池水位自动控制。生活水箱设 有4个水位，即溢流水位、最低报警水位、生活泵停泵水 位和生活泵启泵水位；
第三单元 建筑设备自动化系统
3.1 演示 建筑设备智能化系统管理演示
见实训项目三
3.2 给排水监控系统
提问：
• 建筑设备自动化系统组成？
楼宇设备自动化系统组成
第三单元 建筑设备自动化系统
1 楼宇设备自动化系统组成与基本功能 2 空调监控系统 3 给排水监控系统 4 供配电监控系统 5 照明监控系统 6 电梯监控系统 7 楼宇设备自动化系统综合管理
本小节结束
课堂练习：
• 1． 以表格形式写出教材图3-8中，1~10及 A~E监控点对应监控点内容、监控设备名称、 监控点类型；
• 2． 以表格形式写出教材图3-9中，监控点 对应监控点内容、监控设备名称、监控点 类型及监控点数量。
课后作业：
• 1．以表格形式写出教材图3-11中，监控点 对应监控点内容、监控设备名称、监控点 类型及监控点数量；
一、给排水监控系统
• 给排水系统基本工作原理 • 给排水监控系统组成 • 给排水监控系统功能
给排水系统基本工作原理（看问题回顾）
1、建筑给排水系统基本组成？ 2、给水系统类型？并论述各自的特点。 3、建筑给排水设施、设备都包含哪些？ 4、给水方式有几种？
给排水系统基本组成
• 给水系统（生活用水及消防用水） • 排水系统 • 热水系统
• 空调水系统（包括冷冻水系统和热源系统）
• 冷却水系统
中央制冷监控系统组成
制冷监控系统检测控制元件组成
• 流量传感器 • 温度传感器 • 压差传感器 • 电动调节阀 • 水流开关 • 液位传感器 • 电磁阀 • 水泵控制 • DDC控制器
制冷系统控制功能
1、设备启停顺序控制 2、冷水机组开启台数控制 3、压差旁通控制 4、水流检测、水泵控制 5、冷却水温度控制 6、工作状态显示与打印 7、水箱补水控制
空调处理机组监控原理图
返回
空调系统监控功能
1、新风、回风、送风温度控制 2、新风、回风、送风湿度控制 3、晗值控制 4、风机启停时间控制 5、风机与电动阀门等连锁控制 6、过滤器堵塞报警 7、机组用电量累计 8、工作状态显示与打印 9、配合消防系统协同工作
回风温度控制
• 回风管道的温度传感器测回风温度（AI） • 输入DDC，与设定值比较，得到偏差 • DDC采用PID算法，输出电压控制信号（AO） • 控制表冷器（或加热器）上的电动调节阀TV1或
作业：
1、空调监控系统的功能？ 2、给排水监控系统的功能？
3.3 暖通空调监控系统
• 中央空调系统基本工作原理 • 中央空调监控系统组成 • 中央空调监控系统功能 • 中央空调系统的节能控制与管理
中央空调系统基本工作原理
监控系统分两部分介绍：
• 空气处理（风系统） • 中央制冷系统（制冷与两套水系统）
空气处理系统
空气处理系统包括： • 新风采入段 • 新风、回风混合段 • 空气过滤段 • 空气的冷、热、湿处理部分 • 空气的输送和分配部分
空调处理机组监控系统
空调处理机组监控系统检测控制元件组成
• 风门驱动器 • 风管式温度传感器 • 风管式湿度传感器 • 压差报警开关 • 电动调节阀 • 压力传感器 • 风机控制 • DDC控制器
• 控制器根据水位开关送入信号来控制生活泵的启/停； • 当高位水箱液面低于启泵水位时，控制器送出信号自动启
动生活泵投入运行； • 当高位水箱液面高于停泵水位或蓄水池液面达到停泵水位
时，控制器送出信号自动停止生活泵。 • 当工作泵发生故障时，备用泵自动投入运行。自动显示水
泵启/停状态。
返回
监测及报警
采用文字或图形显示并打印数据。包括：
• 风机启/停状态 • 风机故障报警 • 过滤器堵塞报警 • 新风、回风、送风的温度、湿度与设定值 • 流程图实时画面、阀位值显示 • 参数变化趋势曲线
配合消防系统协同工作
• 发生火灾时，立即停止通风，自动启动排烟风机排 烟。
中央制冷系统组成
中央空调的制冷系统主要由冷水机组和两路循环水系 统组成。 • 冷水机组：由压缩机、冷凝器、蒸发器等组成。通常采用 氟里昂制冷剂，将空调冷冻水系统120C的回水降温到70C 后再送出去使用。
TV2）调节阀门开度，调节冷水（或热水）流量， 使回风温度保持在设定范围内。
控制图
风机启停时间控制
• 从节能目的出发，编制软件，控制风机启停时间； 同时累计机组工作时间，为定时维修提供依据。
过滤器堵塞报警
• 用压差开关检测过滤器两侧的压差，当压差超过设 定值时，报警指示灯亮。
返回
工作状态显示与打印
• 1． 以表格形式写出教材图3-12中，监控点 对应监控点内容、监控设备名称、监控点 类型及监控点数量。
3.4 实训 给排水系统监控软件设置
见实训项目四
3.5 供配电、照明监控系统
• 供配电系统组成 • 供配电监控系统功能 • 供配电系统只监不控
供配电系统设备组成
• 高压开关柜组 • 变压器 • 低压开关柜组 • 自备发电机组
设备运行时间累计、用电量累计
• 累计运行时间，为定时维修提供依据，并根据每台 泵的源自行时间，自动确定为运行泵或是备用泵。
返回
课堂练习：
• 1、以表格形式写出教材图3-15中，监控点 对应监控点内容、监控设备名称、监控点 类型； 2、以表格形式写出教材图3-16中，监控点 对应监控点内容、监控设备名称、监控点 类型及监控点数量。
