RS232与RS485的功能和区别是什么
rs232与rs485口的区别
rs232与rs485口的区别.txt花前月下，不如花钱“日”下。
叶子的离开，是因为风的追求还是树的不挽留？干掉熊猫，我就是国宝！别和我谈理想，戒了！RS232，RS485的区别1、RS-232-CRS-232-C是美国电子工业协会EIA（Electronic Industry Association）制定的一种串行物理接口标准。
RS是英文“推荐标准”的缩写，232为标识号，C表示修改次数。
它的全名是"数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准"。
该标准规定采用一个25 个脚的DB-25 连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。
后来IBM的PC 机将RS-232 简化成了DB-9 连接器，从而成为事实标准。
而工业控制的RS-232 口一般只使用RXD、TXD、GND 三条线。
RS-232-C总线标准设有25条信号线，包括一个主通道和一个辅助通道。
在多数情况下主要使用主通道，对于一般双工通信，仅需几条信号线就可实现，如一条发送线、一条接收线及一条地线。
RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。
RS-232-C标准规定，驱动器允许有2500pF的电容负载，通信距离将受此电容限制，例如，采用150pF/m的通信电缆时，最大通信距离为15m；若每米电缆的电容量减小，通信距离可以增加。
传输距离短的另一原因是RS-232属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m以内的通信。
RS-232-C接口标准的特点：（1）采用负逻辑，即，逻辑“1”为-15V~-5V，逻辑“0”为+5V~+15V。
（2）采用全双工方式由于RS-232 接口标准出现较早，难免有不足之处，主要有以下四点：（1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL 电平不兼容故需使用电平转换电路方能与TTL 电路连接。
rs232、rs422与rs485接口标准及应用技术
rs232、rs422与rs485接口标准及应用技术RS232、RS422和RS485都是串行通信接口标准，用于在计算机和外部设备之间传输数据。
它们之间的主要区别在于传输距离、速率和信号电平。
1. RS232：RS232是最早的串行通信标准，常用于连接计算机和调制解调器、终端设备、打印机等。
它使用单端口传输数据，信号电平为正负12V，传输距离最远为50英尺（约15米），最高速率为115.2 kbps。
RS232常用的连接线有DB9和DB25两种，其中DB9是9针连接器，DB25是25针连接器。
2. RS422：RS422是一种差分信号传输的串行通信标准，可用于长距离传输和高速率通信。
它使用两对信号线（正负）进行数据传输，信号电平为正负2V到正负6V。
RS422的传输距离可达4000英尺（约1200米），最高速率可达10 Mbps。
RS422常用于工业控制系统、远程监控和数据采集等领域。
3. RS485：RS485也是一种差分信号传输的串行通信标准，与RS422相似，但支持多点通信。
它可以连接多个设备，每个设备都有一个独立的地址，可以进行全双工通信。
RS485的信号电平和传输距离与RS422相同，但最高速率可达10 Mbps。
RS485常用于工业自动化、楼宇自控、安防系统等需要多点通信的场景。
应用技术：1. 硬件连接：- RS232通常使用DB9或DB25连接器，通过串行线缆连接计算机和外部设备。
- RS422和RS485通常使用终端电阻和平衡线连接设备，可以使用不同的连接器，如RJ45。
2. 通信协议：- 通信协议是定义数据传输格式和控制信号的规范。
常见的通信协议包括MODBUS、Profibus、DMX等。
- 通信协议可以根据应用需求进行定制，以满足特定的数据传输和控制要求。
3. 信号转换：- 由于不同设备可能使用不同的串口标准，可能需要使用信号转换器进行转换，以实现不同标准之间的互连。
总结：RS232、RS422和RS485是常用的串行通信接口标准，用于计算机和外部设备之间的数据传输。
RS232串口跟RS485串口有什么优缺点

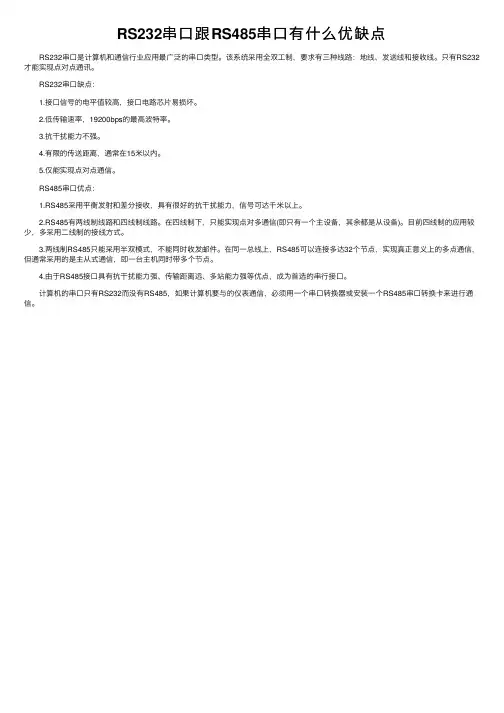

RS232串⼝跟RS485串⼝有什么优缺点
RS232串⼝是计算机和通信⾏业应⽤最⼴泛的串⼝类型。
该系统采⽤全双⼯制，要求有三种线路：地线、发送线和接收线。
只有RS232才能实现点对点通讯。
RS232串⼝缺点：
1.接⼝信号的电平值较⾼，接⼝电路芯⽚易损坏。
2.低传输速率，19200bps的最⾼波特率。
3.抗⼲扰能⼒不强。
4.有限的传送距离，通常在15⽶以内。
5.仅能实现点对点通信。
RS485串⼝优点：
1.RS485采⽤平衡发射和差分接收，具有很好的抗⼲扰能⼒，信号可达千⽶以上。
2.RS485有两线制线路和四线制线路。
在四线制下，只能实现点对多通信(即只有⼀个主设备，其余都是从设备)。
⽬前四线制的应⽤较少，多采⽤⼆线制的接线⽅式。
3.两线制RS485只能采⽤半双模式，不能同时收发邮件。
在同⼀总线上，RS485可以连接多达32个节点，实现真正意义上的多点通信，但通常采⽤的是主从式通信，即⼀台主机同时带多个节点。
4.由于RS485接⼝具有抗⼲扰能⼒强、传输距离远、多站能⼒强等优点，成为⾸选的串⾏接⼝。
计算机的串⼝只有RS232⽽没有RS485，如果计算机要与的仪表通信，必须⽤⼀个串⼝转换器或安装⼀个RS485串⼝转换卡来进⾏通信。
rs232和rs485哪个好
rs232和rs485哪个好？串口通讯在电气领域中是一个经常被提到的概念，但在动环监控领域，这个概念也是十分重要的。
这关系到各种通讯方式的设备能否接入到监控主机上，从而对机房进行监控管理。
rs232和rs485是用的最多的两种，那么rs232和rs485哪个好？RS-232是一种串行物理接口标准，由美国电子工业协会制定的。
是对电气特性以及物理特性的规定，只作用于数据的传输通路上，它并不含对数据的处理方式。
RS-232接口可以实现点对点的通信方式，但这种方式不能实现联网功能。
于是，为了解决这个问题，一个新的标准RS-485产生了。
那么，rs232和rs485哪个好？其实这两种接口有格子的优势，因此到现在还是被广泛使用。
一、rs232接口的优势：1、信号线少，包含两个信号通道，利用总线可以实现全双工通信2、波特率灵活选择，可以灵活地适应不同速率的设备，可以选择不同的传送速率3、传送距离较远4、采用负逻辑传送，抗干扰能力强，从而增大通信距离二、rs485接口的优势：1、采用平衡驱动器和差分接收器的组合，抗噪声干扰性好；使用一根信号线和一根信号返回线而构成共地的传输形式，这样的传输方式容易行程共模干扰，抗干扰能力强2、最大传输距离标准值为1200 米，实际上可达3000 米3、接口组成的半双工网络，一般只需二根信号线4、在进行异步传输时，rs232接口的波特率为20Kbps。
RS-485 的数据传输的最高速率为10Mbps正是因为这两种接口都有这个字的有点，一直与到现在为止，市面商的厂家在生产相关设备时，都会考虑使用这两种接口。
因此，大家也就不用过分纠结rs232和rs485哪个好了。
那么，有些设备用的是rs232接口，有的又是rs485接口，在做动环监控室如何确保设备能够接入系统中呢？监控主机设置有多个接口，这两种接口能够接入，而且接口数量也多，此外还有DI、AI和网络接口，各种设备完全可以接入到系统中。
MPI定义,RS232和RS485区别!
RS232，RS485的区别1.RS-232-C是美国电子工业协会EIA（Electronic Industry Association）制定的一种串行物理接口标准。
RS是英文“推荐标准”的缩写，232为标识号，C表示修改次数。
RS-232-C总线标准设有25条信号线，包括一个主通道和一个辅助通道，在多数情况下主要使用主通道，对于一般双工通信，仅需几条信号线就可实现，如一条发送线、一条接收线及一条地线。
RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。
RS-232-C标准规定，驱动器允许有2500pF的电容负载，通信距离将受此电容限制，例如，采用150pF/m的通信电缆时，最大通信距离为15m；若每米电缆的电容量减小，通信距离可以增加。
传输距离短的另一原因是RS-232属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m以内的通信。
2.RS-485总线,在要求通信距离为几十米到上千米时，广泛采用RS-485 串行总线标准。
RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。
加上总线收发器具有高灵敏度，能检测低至200mV的电压，故传输信号能在千米以外得到恢复。
RS-485采用半双工工作方式，任何时候只能有一点处于发送状态，因此，发送电路须由使能信号加以控制。
RS-485用于多点互连时非常方便，可以省掉许多信号线。
应用RS-485 可以联网构成分布式系统，其允许最多并联32台驱动器和32台接收器。
以往，PC与智能设备通讯多借助RS232、RS485、以太网等方式，主要取决于设备的接口规范。
但RS232、RS485只能代表通讯的物理介质层和链路层，如果要实现数据的双向访问，就必须自己编写通讯应用程序，但这种程序多数都不能符合ISO/OSI的规范，只能实现较单一的功能，适用于单一设备类型，程序不具备通用性。
rs485与rs232的区别
rs485与rs232的区别RS485与RS232的区别1. 背景简介（100字）RS485和RS232是两种常用的串行通信协议，广泛应用于各种领域。
尽管两者都属于串行通信，但在很多方面存在显著的差异。
本文将详细介绍RS485和RS232的区别。
2. 物理层差异（200字）RS485和RS232在物理层上有许多差异。
首先，RS485采用平衡差分传输，因此可以支持长距离传输（最远可达1200米），而RS232只能传输较短距离（最远可达15米）。
其次，RS485使用两根传输线（A和B），而RS232仅使用一根传输线。
由于RS485使用差分信号传输，它对干扰的抵抗能力更强，适用于工业环境等噪声较多的场景。
3. 数据传输速率（200字）RS485和RS232在数据传输速率方面也存在差异。
RS485支持更高的传输速率，通常可以达到10Mbps，而RS232的传输速率通常限制在115.2Kbps。
这意味着在需要高速数据传输的应用中，RS485是更好的选择。
4. 电气特性（200字）电气特性是RS485和RS232之间的另一个重要区别。
RS485采用了全双工通信方式，即允许同时进行发送和接收操作，而RS232是半双工通信，无法同时进行发送和接收。
这意味着在使用RS485进行通信时，可以实现更高的效率和更快的响应时间。
5. 接口电平（200字）RS485和RS232在接口电平上也存在差异。
RS485采用较低的电平标准（通常为-7V至+12V），而RS232则采用较高的电平标准（通常为-15V至+15V）。
这意味着在使用RS485进行通信时，电路设计可以更为简单，并且对于电压浮动更加容忍。
6. 连接数量（200字）在连接数量方面，RS485允许多个设备通过一个总线进行通信，而RS232只能进行点对点的通信。
这意味着当需要连接多个设备时，RS485是更合适的选择，可以减少总线的数量和复杂度。
7. 应用领域（200字）由于RS485具有更强大的抗干扰能力、较高的传输速率和实现多设备通信的能力，它通常用于工业自动化领域、楼宇自动化系统、物联网等需要长距离传输和多设备连接的应用。
通讯接口区别(RS232、RS422、RS485)
RS-232、RS-422与RS-485都是串行数据接口标准，RS-232是PC机与通信中应用最广泛的一种串行接口。
RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。
RS-232采取不平衡传输方式，即所谓单端通讯，而RJ45接口通常用于数据传输，最常见的应用为网卡接口。
通讯问题，和交通问题一样，也有高速、低速、拥堵、中断等等各种情况。
如果把串口通讯比做交通，UART比作车站，那么一帧的数据就好比汽车。
汽车跑在路上，要遵守交通规则。
如果是市内，一般限速30、40,而高速公路则可以到120。
而汽车走什么路，限速多少，就要看协议怎么规定了。
常见的串口协议有RS-232、RS-422、RS-485等，他们之间有何细微差别？下面我们就一起来探讨一下。
一、RS232讲解个人计算机上的通讯接口之一，由电子工业协会(Electronic Industries Association，EIA) 所制定的异步传输标准接口。
通常RS-232 接口以9个引脚(DB-9) 或是25个引脚(DB-25) 的型态出现，一般个人计算机上会有两组RS-232 接口，分别称为COM1 和COM2。
RS232电气接口分为DB9和DB25,定义如下图：其实大部分时间不用所有接口都焊接，简化图如下：二、RS422讲解RS-422标准全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。
实际上还有一根信号地线，共5根线。
由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。
一个主设备（Master），其余为从设备（Slave），从设备之间不能通信，所以RS-422支持点对多的双向通信。
接收器输入阻抗为4k，故发端最大负载能力10×4k+100Ω（终接电阻）。
其实大部分时间不用所有接口都焊接，简化图如下：三、RS485讲解RS-485又名TIA-485-A, ANSI/TIA/EIA-485或TIA/EIA-485。
什么是RS232和RS485
首先要知道什么是RS232和RS485.吧典型的串行通讯标准是RS232和RS485.它们定义了电压,阻抗等.但不对软件协议给予定义区别于RS232, RS485的特性包括：1. RS-485的电气特性：逻辑“1”以两线间的电压差为+（2—6）V表示；逻辑“0”以两线间的电压差为-（2—6）V表示。
接口信号电平比RS -232-C降低了，就不易损坏接口电路的芯片，且该电平与TTL电平兼容，可方便与TTL 电路连接。
2. RS-485的数据最高传输速率为10Mbps3. RS-485接口是采用平衡驱动器和差分接收器的组合，抗共模干能力增强，即抗噪声干扰性好。
4. RS-485接口的最大传输距离标准值为4000英尺，实际上可达3000米，另外RS-232-C接口在总线上只允许连接1个收发器，即单站能力。
而RS-485接口在总线上是允许连接多达128个收发器。
即具有多站能力,这样用户可以利用单一的RS-485接口方便地建立起设备网络。
因RS-485接口具有良好的抗噪声干扰性，长的传输距离和多站能力等上述优点就使其成为首选的串行接口。
因为RS485接口组成的半双工网络，一般只需二根连线，所以RS485接口均采用屏蔽双绞线传输。
RS485接口连接器采用DB-9的9芯插头座，与智能终端RS485接口采用DB-9（孔），与键盘连接的键盘接口RS485采用DB-9（针）。
RS485编程串口协议只是定义了传输的电压，阻抗等，编程方式和普通的串口编程一样！！RS-232与RS-422之间转换原理和接法通常我们对于视频服务器、录像机、切换台等直接播出、切换控制主要使用串口进行，主要使用到RS-232、RS-422与RS-485三种接口控制。
下面就串口的接口标准以及使用和外部插件和电缆进行探讨。
RS-232、RS-422与RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。
RS232RS485通信原理
RS232RS485通信原理1.RS232通信原理：在RS232通信中，数据是通过电压的高低来表示的。
逻辑1通常表示为低电平（-15V至-3V），而逻辑0通常表示为高电平（+3V至+15V）。
发送器将数据转换为电压信号，并通过发送线发送给接收器。
接收器接收电压信号，并将其转换回原始数据。
数据的传输速率可以在通信连接的两端进行配置。
2.RS485通信原理：RS485是一种多点通信方式，即一对多或多对多的通信连接。
在RS485通信中，可以有多个设备同时连接在同一总线上。
每个设备都有一个唯一的地址。
数据在RS485通信中同样是通过串行方式传输的，但与RS232不同的是，RS485使用差分信号传输。
差分信号是由两个线，一个正极性线和一个负极性线组成的。
逻辑1由正极性线为高电平，负极性线为低电平表示，逻辑0则相反。
这种差分信号可以减小干扰和串扰的影响，提高通信的可靠性。
RS485通信需要使用一个总线驱动器来驱动差分信号的发送，以及一个接收器来接收差分信号并将其转换为原始数据。
多个设备可以同时发送和接收数据，但需要注意冲突检测和数据帧的区分。
在RS485通信中，总线上的设备必须共享相同的地线，以提供参考电压。
3.RS232和RS485的区别：- 点对点 vs 多点：RS232是一对一的通信连接，而RS485可以支持一对多或多对多的通信连接。
- 单端信号 vs 差分信号：RS232使用单端信号传输，而RS485使用差分信号传输。
差分信号提供更好的抗干扰性能。
-速率和距离：RS232通常用于较短距离和较低速率的通信，而RS485可以支持较长距离和较高速率的通信。
-引脚和连接：RS232通常使用9针或25针的D型连接器，而RS485使用通常使用2线或4线连接。
总结：RS232和RS485是两种常见的串口通信协议，用于在计算机和外部设备之间进行数据传输。
RS232是一对一的点对点通信连接，使用单端信号传输；而RS485可以支持一对多或多对多的通信连接，使用差分信号传输。
RS232／RS485／RS422通信设计指南
RS232／RS485／RS422通信设计指南RS232是一种常见的串行通信标准，广泛应用于个人电脑和外设之间的数据传输。
RS232通信线路使用单端信号线，其中一条线负责传输数据，另一条线负责传输与数据相对应的信号。
为了消除数据传输过程中的干扰，RS232还定义了数据传输时序和电气特性。
与RS232相比，RS485是一种更灵活和可靠的串行通信标准，用于长距离、多节点数据传输。
RS485通过差分传输来抵抗电磁干扰，可以支持最多32个节点。
因此，RS485常用于工业自动化控制、楼宇自动化和智能家居等领域。
RS485通信系统的设计原则包括以下几个方面。
首先，选择合适的线缆，常用的有双绞线和屏蔽双绞线。
此外，设计时需要考虑通信距离和波特率的关系，通常距离越远，则波特率越低。
另外，还需要考虑终端电阻的设置，以确保信号质量和数据传输可靠性。
RS422是一种双向、差分传输的串行通信标准，用于高速数据传输和长距离通信。
RS422可以支持最多10个节点，是一种理想的通信标准，适用于对数据传输速度和抗干扰能力有较高要求的应用场景。
在RS422通信系统的设计过程中，需要考虑以下几个方面。
首先，选择合适的线缆和连接器，屏蔽双绞线和DB9连接器是常见的选择。
其次，应根据通信距离和波特率选择适当的终端电阻，并确保电缆主线和对称线的长度相等，以防止信号失真。
此外，由于RS422支持双向通信，需要考虑数据收发方向及数据格式的约定。
总结而言，RS232、RS485和RS422是常见的串行通信标准，用于不同应用场景的数据传输。
在设计这些通信系统时，需要考虑适当的线缆和连接器选择、通信距离、波特率、终端电阻设置以及数据收发方向等因素。
通过遵循这些设计原则，可以确保通信系统的稳定性、可靠性和性能。
RS232和RS485通讯介绍
RS232和RS485通讯介绍1、什么是RS-232-C接口？采用RS-232-C接口有何特点？传输电缆长度如何考虑？计算机与计算机或计算机与终端之间的数据传送可以采用串行通讯和并行通讯二种方式。
由于串行通讯方式具有使用线路少、成本低，特别是在远程传输时，避免了多条线路特性的不一致而被广泛采用。
在串行通讯时，要求通讯双方都采用一个标准接口，使不同的设备可以方便地连接起来进行通讯。
RS-232-C接口（又称EIA RS-232-C）是目前最常用的一种串行通讯接口。
它是在1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。
1）接口的信号内容实际上RS-232-C的25条引线中有许多是很少使用的，在计算机与终端通讯中一般只使用3-9条引线。
RS-232-C最常用的9条引线的信号内容见附表2）接口的电气特性在RS-232-C中任何一条信号线的电压均为负逻辑关系。
即：逻辑“1”，-5— -15V；逻辑“0” +5— +15V 。
噪声容限为2V。
即要求接收器能识别低至+3V的信号作为逻辑“0”，高到-3V的信号作为逻辑“1”附表1 引脚序号信号名称符号流向功能2 发送数据TXD DTE→DCE DTE 发送串行数据3 接收数据RXD DTE←DCE DTE 接收串行数据4 请求发送RTS DTE→DCE DTE 请求DCE将线路切换到发送方式5 允许发送CTS DTE←DCE DCE告诉DTE线路已接通可以发送数据6 数据设备准备好DSR DTE←DCE DCE准备好7 信号地信号公共地8 载波检测DCD DTE←DCE 表示DCE接收到远程载波20 数据终端准备好DTR DTE→DCE DTE准备好22 振铃指示RI DTE←DCE 表示DCE与线路接通,出现振铃3) 接口的物理结构RS-232-C接口连接器一般使用型号为DB-25的25芯插头座,通常插头在DCE端,插座在DTE端. 一些设备与PC机连接的RS-232-C接口,因为不使用对方的传送控制信号,只需三条接口线,即“发送数据”、“接收数据”和“信号地”。
RS232 485 422的区别与联系
第一堂UART通用异步收发传输器（Universal Asynchronous Receiver/Transmitter)，通常称作UART，是一种异步收发传输器，是电脑硬件的一部分。
将资料由串行通信与并行通信间作传输转换，作为并行输入成为串行输出的芯片，通常集成于其他通讯接口的连结上RS232RS-232-C接口标准的特点：（1）采用负逻辑，即，逻辑“1”为-15V~-5V，逻辑“0”为+5V~+15V。
（2）采用全双工方式由于RS-232 接口标准出现较早，难免有不足之处，主要有以下四点：（1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL 电平不兼容故需使用电平转换电路方能与TTL 电路连接。
（2）传输速率较低，在异步传输时，波特率为20Kbps。
现在由于采用新的UART 芯片16C550 等，波特率达到115.2Kbps。
（3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。
（4）传输距离有限，最大传输距离标准值为50 米，实际上也只能用在15米左右。
（5）RS-232 只允许一对一通信，而RS-485接口在总线上是允许连接多达128个收发器。
RS485在要求通信距离为几十米到上千米时，广泛采用RS-485串行总线。
RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。
加上总线收发器具有高灵敏度，能检测低至200mV的电压，故传输信号能在千米以外得到恢复。
RS-485采用半双工工作方式，任何时候只能有一点处于发送状态，因此，发送电路须由使能信号加以控制。
RS-485用于多点互连时非常方便，可以省掉许多信号线。
应用RS-485可以联网构成分布式系统，其允许最多并联32台驱动器和32台接收器。
针对RS-232-C的不足，新标准RS-485具有以下特点：（1）RS-485的电气特性：逻辑“1”以两线间的电压差+2V~+6V表示，逻辑“0”以两线间的电压差-6V~-2V表示。
rs232和rs485电平标准
rs232和rs485电平标准一、引言RS232和RS485是两种常见的串行通信接口电平标准，广泛应用于计算机与外部设备的通信连接。
它们各自具有不同的电气特性和协议规范，适用于不同的应用场景。
本文将分别介绍RS232和RS485电平标准的原理、特点和应用。
二、RS232电平标准1.概述RS232是一种用于计算机与外部设备之间串行通信的接口标准，采用负逻辑电压传输数据。
它通常用于连接鼠标、键盘、打印机等设备。
2.电气特性RS232采用单端信号传输，即信号通过一根信号线传输。
其电气特性主要包括：*电压范围：通常使用-5V至-15V的电压范围传输数据。
*信号线：采用屏蔽双绞线，共有25根线，其中2根为控制线，12根为数据传输线。
*信号电平：采用负逻辑电压，即低电平代表0，高电平代表1。
常见的电压范围为-5V至-15V之间。
*共地问题：需要保证所有设备的地线连接一致，否则信号干扰严重。
3.协议规范RS232协议规范主要包括数据格式、传输速率、数据位、停止位和校验位等。
其中，数据位一般为7位，传输速率一般为9600bps到19200bps。
1.概述RS485是一种用于计算机与多个设备之间串行通信的接口标准，采用差分信号传输数据，具有更高的抗干扰能力和传输距离。
它通常用于连接网络设备、传感器等设备。
2.电气特性RS485采用差分信号传输，即信号通过两根信号线传输，通过比较两根线之间的电压差来传输数据。
其电气特性主要包括：*发送端：发送差分信号时，会控制两根信号线的电压差，使其在-2V至+2V之间变化。
*接收端：通过检测电压差来判断发送端的信号，具有更高的抗干扰能力和传输距离。
*共地问题：需要保证所有设备的地线连接一致，否则信号干扰严重。
3.协议规范RS485协议规范主要包括数据格式、传输速率、偏移量、半双工/全双工等。
其中，数据格式通常为1个起始位、8个数据位、1个可选的奇偶校验位和可选的停止位。
传输速率一般为10kbps到10Mbps之间。
TTL、RS232、RS485区别
TTL、RS232、RS485区别
------------恢复内容开始------------
TTL、RS232、RS485的异同点
1.TTL 、RS232、RS485是⼀种逻辑电平表⽰⽅式。
2.TTL:全双⼯（逻辑1:2.4v-5v 逻辑0:0v-0.5v）
3.RS232:电⼦⼯业协会制定的异步传输标准接⼝，全双⼯（逻辑1：-15v--5v 逻辑0：+3v-+15v）
4.RS485:为了长距离传输采⽤差分⽅式传输，半双⼯（逻辑1：+2v-+6v 逻辑0：-6v--2v）,电平指AB两线间的电压差。
TTL电平
1.TTL⽤于2个MCU的连接图
2.TTL'0'与‘1’的表⽰
RS232电平
由于TTL的抗⼲扰能⼒较弱，通讯距离短，因此引⼊RS232逻辑电平。
RS232适⽤于本地设备间通信，传输距离⼀般不超过20m。
RS232采取
不平衡传输⽅式。
只允许⼀对⼀通信。
1.MCU与PC通信连接图
2.RS232'0'与‘1’的表⽰
RS485电平
RS485采样差分传输，传输距离为⼏⼗⽶到⼏千⽶，⼀对多通信，总线上允许多达128个收发器。
1.连接⽅式
2.‘0’与‘1’表⽰
------------恢复内容结束------------。
工控上常见的通讯接口与协议
⼯控上常见的通讯接⼝与协议RS232与RS485接⼝的区别⼀、接⼝的物理结构1、RS232接⼝：计算机通讯接⼝之⼀，通常RS232接⼝以9个引脚或25个引脚的型态出现，⼀般个⼈计算机上会有两组RS232接⼝，分别为COM1和COM2.2、RS485接⼝：⽆具体的物理形状，根据⼯程的实际情况⽽采⽤的接⼝。
⼆、接⼝的电⼦特性1、RS232：传输电平信号接⼝的信号电平值较⾼（信号“1”为“-3V⾄-15V”，信号“0”为“3V⾄15V”），易损坏接⼝电路的芯⽚，⼜因为与TTL 电平（0~“<0.8V”，1~“>2V”）不兼容故需要使⽤电平转换电路⽅能与TTL电路连接。
另外抗⼲扰能⼒差。
2、RS485：传输差分信号逻辑“1”以两线间的电压差为+（2-6）V表⽰；逻辑“0”以两线间的电压差为-（2-6）V表⽰。
接⼝信号电平⽐RS232降低了，就不易损坏接⼝电路的芯⽚，且该电平与TTL电平兼容，可⽅便与TTL电路连接。
三、通讯距离1、RS232：RS232传输距离有限，最⼤传输距离标准值为⼗五⽶，且只能点对点通讯，最⼤传输速率最⼤为20kb/s。
RS232接⼝在总线上只允许连接1个收发器，不能⽀持多站收发功能，所以只能点对点通信，不⽀持多点通讯。
RS232采⽤三芯双绞线、三芯屏蔽线等。
2、RS485：最⼤⽆线传输距离为⼀千⼆百⽶。
最⼤传输速率为10Mbps，在100Kb/s的传输速率下，才能达到最⼤的通信距离。
RS485接⼝在总线上允许连接多达128个收发器。
即具有多站通讯能⼒，这样⽤户可以利⽤单⼀的RS485接⼝⽅便地建⽴起设备⽹络。
RS485可以采⽤两芯双绞线、两芯屏蔽线等。
在低速、短距离、⽆⼲扰的场合可以采⽤普通的双绞线，反之，在⾼速、长线传输时，则必须采⽤阻抗匹配（⼀般为120Ω）的RS485专⽤电缆（STP-120Ω⽤于RS485&CAN）⼀对18AWG，⽽在⼲扰恶劣的环境下采⽤铠装型双脚屏蔽电缆（ASTP_120Ω⽤于RS485&CAN）⼀对18AWG.采⽤阻抗匹配、低衰减的专⽤电缆可以达到1800⽶！超过1200⽶，可加中继（最多8只），这样传输距离接近10KM.常见的通讯协议RS485和MODBUS的区别：RS485是⼀个物理接⼝，简单的说是硬件。
RS232、RS485、RS422、CAN网和以太网通讯方式的说明-苗晓成
RS232、RS485、RS422、CAN网和以太网的相同点和不同点：一、RS-232、RS-422与RS-485都是串行数据接口标准，都是由电子工业协会（EIA）制订并发布的。
RS-232是PC机与通信工业中应用最广泛的一种串行接口，被定义为一种在低速率串行通讯中增加通讯距离的单端标准，采取不平衡传输方式，即所谓单端通讯。
RS-422由RS-232发展而来，弥补了RS-232的不足。
为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。
为扩展应用范围，EIA在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围。
RS-232、RS-422与RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。
因此在视频界的应用，许多厂家都建立了一套高层通信协议，或公开或厂家独家使用。
二、CAN（Controller Area Network）－控制器局域网。
它是一种有效支持分布式控制或实时控制的串行通信网络。
CAN 总线通信接口中集成了CAN 协议的物理层，数据链路层功能，可完成对通信数据的成帧处理，包括位填充，数据块编码，循环冗余校验，优先级判别等项工作。
CAN 的高性能和可靠性已被认同，并被广泛地应用于工业自动化、船舶、医疗设备、工业设备等方面。
工业以太网是基于IEEE 802.3 (Ethernet)的强大的区域和单元网络。
通常认为工业以太网主要是通过采用交换式以太网、全双工通信、流量控制机虚拟局域网等技术，减轻以太网负荷，提高网络的实时响应时间，与商用以太网兼容的控制网络。
RS232接口与RS485接口的区别
RS232接口与RS485接口的区别一、什么是RS-232 接口？(1) RS-232 的历史和作用在串行通讯时，要求通讯双方都采用一个标准接口，使不同的设备可以方便地连接起来进行通讯。
RS-232-C接口（又称EIA RS-232-C）是目前最常用的一种串行通讯接口。
（“RS-232-C”中的“-C”只不过表示RS-232的版本，所以与“RS-232”简称是一样的）它是在1970 年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是"数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准"该标准规定采用一个25 个脚的DB-25 连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。
后来IBM的PC 机将RS-232 简化成了DB-9 连接器，从而成为事实标准。
而工业控制的RS-232 口一般只使用RXD、T XD、GND 三条线。
(2)RS-232 接口的电气特性在RS-232-C 中任何一条信号线的电压均为负逻辑关系。
即：逻辑"1"为-3 到-15V；逻辑"0"为+3 到+15V 。
RS-232-C 最常用的9 条引线的信号内容如下所示DB-9 1 2 3 4 5 6 7 8 9DB-25 8 3 2 20 7 6 4 5 22定义DCD RXD TXD DTR GND DSR RTS CTS RI(3) RS-232 接口的物理结构RS-232-C 接口连接器一般使用型号为DB-9 插头座,通常插头在DCE端,插座在DTE端.PC 机的RS-232 口为9 芯针插座。
而波士RS-232/RS-485转换器的RS-232 为DB-9 孔插头。
一些设备与PC 机连接的RS-232 接口,因为不使用对方的传送控制信号,只需三条接口线,即"发送数据TXD"、"接收数据RXD "和"信号地GND"。
RS-232、RS-422及RS-485的区别与特性
RS-232、RS-422及RS-485的区别与特性一、RS-2321、RS232概述RS-232接口符合美国电子工业联盟（EIA）制定的串行数据通信的接口标准，原始编号全称是EIA-RS-232（简称232，RS232）。
它被广泛用于计算机串行接口外设连接。
连接电缆和机械、电气特性、信号功能及传送过程。
RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。
2、RS232特点RS-232是现在主流的串行通信接口之一。
由于RS232接口标准出现较早，难免有不足之处，主要有以下四点：（1）接口的信号电平值较高，易损坏接口电路的芯片。
RS232接口任何一条信号线的电压均为负逻辑关系。
即：逻辑“1”为-3—-15V；逻辑“0”：+3—+15V，噪声容限为2V。
即要求接收器能识别高于+3V的信号作为逻辑“0”，低于-3V的信号作为逻辑“1”，TTL电平为5V为逻辑正，0为逻辑负。
与TTL电平不兼容故需使用电平转换电路方能与TTL 电路连接。
（2）传输速率较低，在异步传输时，比特率为20Kbps；因此在51CPLD开发板中，综合程序波特率只能采用19200，也是这个原因。
（3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。
（4）传输距离有限，最大传输距离标准值为50英尺，实际上也只能用在15米左右。
二、RS-4851、RS485概述在要求通信距离为几十米到上千米时，广泛采用RS-485串行总线。
RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。
加上总线收发器具有高灵敏度，能检测低至200mV的电压，故传输信号能在千米以外得到恢复。
RS-485采用半双工工作方式，任何时候只能有一点处于发送状态，因此，发送电路须由使能信号加以控制。
2、RS485特点RS-485用于多点互连时非常方便，可以省掉许多信号线。
RS232接口与RS485的区别
RS232接口与RS485的区别RS232与RS485一直是弱电常见的接口，很多朋友提到他们之间的区别，那么今天我们一起来了解下它们。
一、接口的物理结构1、RS232接口：计算机通讯接口之一，通常RS-232 接口以9个引脚 (DB-9) 或是25个引脚(DB-25) 的型态出现，一般个人计算机上会有两组RS-232 接口，分别称为COM1 和COM2。
（来源公众号：通信电源人）连接器使用型号为DB-25的25芯插头座。
一些设备与PC机连接的RS-232接口，因为不使用对方的传送控制信号，只需三条接口线，即“发送数据”、“接收数据”和“信号地”。
所以采DB-9的9芯插头座，传输线采用屏蔽双绞线。
无具体的物理形状，根据工程的实际情况而采用的接口。
二、接口的电子特性1、RS232：传输电平信号接口的信号电平值较高(信号“1”为“-3V至-15V”,信号“0”为“3至15V”)，易损坏接口电路的芯片，又因为与TTL电平(0~“<0.8V”,1~“>2.0V”)不兼容故需使用电平转换电路方能与TTL 电路连接。
另外抗干扰能力差。
2、RS485：传输差分信号逻辑“1”以两线间的电压差为+（2—6）V表示；逻辑“0”以两线间的电压差为三、通讯距离长短1、RS232：RS232传输距离有限，最大传输距离标准值为15米，且只能点对点通讯，最大传输速率最大为20kB/s。
（来源公众号：通信电源人）2、RS485：RS485最大无线传输距离为1200米。
最大传输速率为10Mbps，在100Kb/S的传输速率下，才可以达到最大的通信距离。
采用阻抗匹配、低衰减的专用电缆可以达到1800米！超过1200米，可加中继器（最多8只），这样传输距离接近10Km。
（来源公众号：通信电源人）四、能否支持多点通讯RS232：RS232接口在总线上只允许连接1个收发器，不能支持多站收发能力，所以只能点对点通信，不支持多点通讯。
全面解析RS232 RS422 RS485的本质区别
全面解析RS232 RS422 RS485的本质区别一、串口简介RS-232、RS-422与RS-485都是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。
RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。
为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于 100kb/s时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。
为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。
RS-232、RS-422与RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。
因此在视频界的应用，许多厂家都建立了一套高层通信协议，或公开或厂家独家使用。
如录像机厂家中的Sony与松下对录像机的RS-422控制协议是有差异的，视频服务器上的控制协议则更多了，如Louth、Odetis协议是公开的，而ProLINK则是基于Profile上的。
二、RS-232串行接口标准目前RS-232是PC机与通信工业中应用最广泛的一种串行接口。
RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。
RS-232采取不平衡传输方式，即所谓单端通讯。
收、发端的数据信号是相对于信号地，如从DTE设备发出的数据在使用DB25连接器时是2脚相对7脚（信号地）的电平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RS232与RS485的功能和区别是什么?
RS232接口是1970年由美国电子工业协会(EIA)联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准”该标准规定采用一个25个脚的 DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。
DB25的串口一般只用到的管脚只有2(RXD)、3(TXD)、7(GND)这三个，随着设备的不断改进，现在DB25针很少看到了，代替他的是DB9的接口，DB9所用到的管脚比DB25有所变化，是2(RXD)、3(TXD)、5(GND)这三个。
因此现在都把RS232接口叫做DB9。
元器件常识：市场上把公头的接插件叫做DRXX，母头的叫DBXX，比如我们电脑上的串口，在市场上叫做DR9，不是DB9，很多人都误叫做DB9，实际上的DB9是两个把两个DR9互相连接在一起的接口。
在文章中，我把所有的串口设备接口都统一叫做RS232接口。
RS-485接口
由于RS232接口标准出现较早，难免有不足之处，主要有以下四点：
(1) 接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL 电平不兼容故需使用电平转换电路方能与TTL电路连接。
(2) 传输速率较低，在异步传输时，波特率为20Kbps；因此在“南方的老树51CPLD开发板”中，综合程序波特率只能采用19200，也是这个原因。
(3) 接口使用一根信号线和一根信号返回线而构成共地的传输形式，
这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。
(4) 传输距离有限，最大传输距离标准值为50英尺，实际上也只能用在50米左右。
针对RS232接口的不足，于是就不断出现了一些新的接口标准，RS-485就是其中之一，它具有以下特点：1. RS-485的电气特性：逻辑“1”以两线间的电压差为+(2—6) V表示；逻辑“0”以两线间的电压差为
-(2—6)V表示。
接口信号电平比RS-232降低了，就不易损坏接口电路的芯片，且该电平与TTL电平兼容，可方便与TTL 电路连接。
2. RS-485的数据最高传输速率为10Mbps 。
3. RS-485接口是采用平衡驱动器和差分接收器的组合，抗共模干能力增强，即抗噪声干扰性好。
4. RS-485接口的最大传输距离标准值为4000英尺，实际上可达 3000米，另外RS-232接口在总线上只允许连接1个收发器，即单站能力。
而RS-485接口在总线上是允许连接多达128个收发器。
即具有多站能力,这样用户可以利用单一的RS-485接口方便地建立起设备网络。
因为RS485接口组成的半双工网络，一般只需二根连线(我们一般叫AB线)，所以RS485接口均采用屏蔽双绞线传输。
RS232/RS485转换电路
由于有的设备是232接口的，有的是485接口的，如果有一台232接口的设备与一台485接口的设备通信，那就需要一个转换器，把232接口的设备的232信号转换成485信号，然后再与
485接口的设备通信，这个转换器就是RS232/RS485转换电路。
如果是两台232接口的设备要进行远距离的通信，那只要加上两个RS232/RS485转换电路就可以了。
以上的RS232/RS485转换电路上采用从计算机串口偷电技术，市场上称之为“无源RS232/RS485转换电路”，而“有源RS232/RS485转换电路”，电路原理图与上图差不多，只是电源部分改点而已.。
