甲类船长航海学知识点(1)
甲类船长航海学知识点(1)

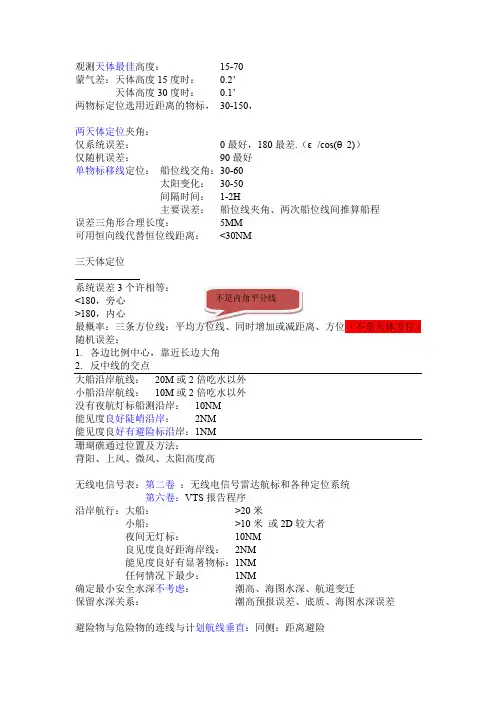

观测天体最佳高度:15-70蒙气差:天体高度15度时:0.2’天体高度30度时:0.1’两物标定位选用近距离的物标,30-150,两天体定位夹角:仅系统误差:0最好,180最差.(ε/cos(θ2))仅随机误差:90最好单物标移线定位:船位线交角:30-60太阳变化:30-50间隔时间:1-2H主要误差:船位线夹角、两次船位线间推算船程误差三角形合理长度:5MM可用恒向线代替恒位线距离:<30NM三天体定位_____________系统误差3个许相等:<180,旁心>180,内心最概率:三条方位线:平均方位线、同时增加或减距离、方位(不是天体方位)随机误差:1.各边比例中心,靠近长边大角2.反中线的交点大船沿岸航线:20M或2倍吃水以外小船沿岸航线:10M或2倍吃水以外没有夜航灯标船测沿岸:10NM能见度良好陡峭沿岸:2NM能见度良好有避险标沿岸:1NM珊瑚礁通过位置及方法:背阳、上风、微风、太阳高度高无线电信号表:第二卷:无线电信号雷达航标和各种定位系统第六卷:VTS报告程序沿岸航行:大船:>20米小船:>10米或2D较大者夜间无灯标:10NM良见度良好距海岸线:2NM能见度良好有显著物标:1NM任何情况下最少:1NM确定最小安全水深不考虑:潮高、海图水深、航道变迁保留水深关系:潮高预报误差、底质、海图水深误差避险物与危险物的连线与计划航线垂直:同侧:距离避险异侧:平行线避险冰区航行:维持舵效的最小速度、3-5节危险货物报告:200NM 内散失危险货物的报告中国船舶报告系统:进入前24小时或进入后2H 内 离开中国港口前2H离开界限前后2H 内:最终报告随机误差:1:68.3%2:95.4%3:99.7%误差椭圆:1:39.4%2:86.5%3:98.9%误差圆: 1:68.3-63.2%(a=b 时:63.2%;a=0或b=0时,68.3%) 夹角小、两位置线误差大:四边形方位定位误差:距离定位误差:三角形随机误差:之内,短边大角…………系统……….: >180内心,<180旁心单一方位距离定位最精确:六分仪+罗经定位最准的: 两对物标串视定位截距>0,即Dh>0, 朝向天体画船位线,测者在天文圆之外误差e>0,天体反方向天文船位计算时偏离不超过: 30NM中天船位: 太阳高度与顶距名称相反ψ=Z+δ (Z :顶距,δ赤纬,同名相加异名相减,方向取大者) 太阳真高度:-6: 民用(民用晨昏蒙影:太阳视出没与-6间)-12: 航海用(航海晨昏蒙影:-6~-12)-18: 天文用(天文晨昏蒙影:-12~-18)测星定位最好时机: -3~-9(民用晨光始或昏影终)高度差法需修正: 高纬、高度高、东西向误差四边形:非等概率,小角度……..圆: 非等概率,作圆方便……..椭圆: 等概率,能反映方向两天体定位:∆A< 90°:船位系统误差的方向与随机误差的方向垂直A> 90°:船位系统误差的方向与随机误差的方向一致GPS无星历数据时定位:30MIN…….有…………………………:5MINGPS数据更新时间:2SECDIS断电后能自动重启时间:45S测深仪误差:深水:5M浅水:0.5M光栅海图与矢量海图精度:相同ENC必须采用WGS-84坐标系、默认安全等深线:30M改变SENC的更新称为:综合更新不改变………………………:非综合更新航线监控:XTD、转向角度、转回半径主显示设备:270*270备用………….:250*250ECDIS取代低质海图的条件:有备份配置THD误差:随动误差:0.5静态误差: 1.0动态误差: 1.5广泛:0.5英版海图共有光盘:11张海图显示需时:5SECS:非官方ECDIS:官方MSC 232: 性能标准IHO S-52: 显示规范(颜色与符号)IHO S-57:数据交换与传输IHO S-61: 光栅海图产品规范IHO S-63: 数据保护IEC 61174:性能测试二显三保四测七传输ECDIS必须连接:GPS、THD、SDMS(速度、距离)特征对象不包括:矩阵对象、矢量对象标准显示包括基础显示,基础显示是最少的基础显示(不可移除)→标准显示→所有其它显示紫色标:危险红色标:安全危险信息:红色安全信息:黄色斜体:精确高直体:精确低比例尺棒:1NM比例尺:10NM本船以比例船型显示:>6MM时ECDIS检测浅水区,不是浅水等深线ECDIS航迹保存:3个月ECDIS航行记录保存:12H……………………….自动保存:1MINBNWAS:(3-12MIN)→视觉(15S)→一级声响(15S)→二级(90S)→三级VDR:备用电源:24H记录:12H电磁计称仪是相对于水的相对计称仪是相对于水的可以测前进后退又可以测横向速度的计称仪:多普勒、声相关计称仪声相关计称仪V与s(前后换能器距离)成正比、与r(信号延迟)成反比既可以测航速、航程和水深的计程仪为声相关计程仪1371.在误差三角形较大时,经反复观测方位定位,始终存在大小和形状变化不定的船位误差三角形,则存在。
船长航海学知识点

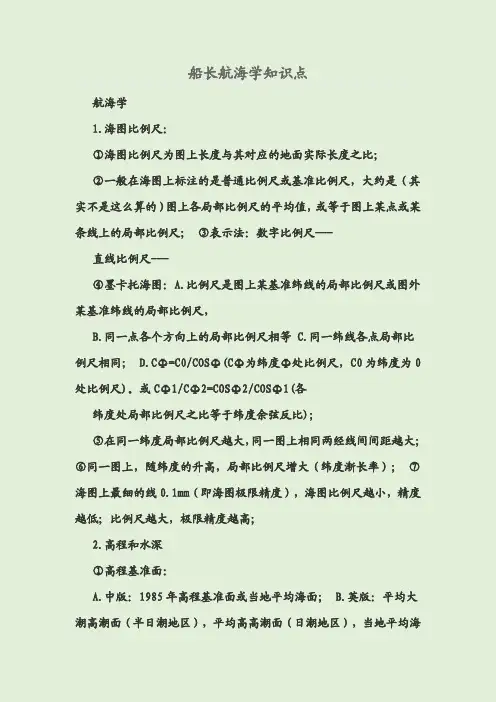

船长航海学知识点航海学1.海图比例尺:①海图比例尺为图上长度与其对应的地面实际长度之比;②一般在海图上标注的是普通比例尺或基准比例尺,大约是(其实不是这么算的)图上各局部比例尺的平均值,或等于图上某点或某条线上的局部比例尺;③表示法:数字比例尺---直线比例尺---④墨卡托海图:A.比例尺是图上某基准纬线的局部比例尺或图外某基准纬线的局部比例尺,B.同一点各个方向上的局部比例尺相等C.同一纬线各点局部比例尺相同;D.CΦ=C0/COSΦ(CΦ为纬度Φ处比例尺,C0为纬度为0处比例尺)。
或CΦ1/CΦ2=COSΦ2/COSΦ1(各纬度处局部比例尺之比等于纬度余弦反比);⑤在同一纬度局部比例尺越大,同一图上相同两经线间间距越大;⑥同一图上,随纬度的升高,局部比例尺增大(纬度渐长率);⑦海图上最细的线0.1mm(即海图极限精度),海图比例尺越小,精度越低;比例尺越大,极限精度越高;2.高程和水深①高程基准面:A.中版:1985年高程基准面或当地平均海面;B.英版:平均大潮高潮面(半日潮地区),平均高高潮面(日潮地区),当地平均海面(无潮海区);②深度基准面(也是干出高度的起算面): A.中版:理论最低潮面; B.英版:天文最低潮面;③无论是中版还是英版,灯高和桥净高都是从平均大潮高潮面(MHWS)起算;④平均海面是最基本的基准面,高程基准面和深度基准面都是以平均海面标注的;⑤高程(和净空高度同):A.陆上的直接标数字,水上数字带括号;B.米制单位米,拓制单位英尺;C.不足10米,精确到0.1;大于10米,精确到整数;⑥水深:中版A.小于21米,标注至0.1m;B.水深21-31米,标注0.5m,(即0.9,0.1,0.2,0.3归临近的整数,0.4-0.8归为0.5);大于31米,标注至整数;C.实测水用斜体字,直体字表示深度不准或采用旧水深资料或小比例尺海图;英版:A.水深小于11拓,用拓和英尺表示;B.水深大于11拓,用拓表示;C.如果测量精确,11-15拓,也可用拓和英尺表示,大于15拓,用拓表示;⑦1拓≈1.83米;⑧底质:A.先用形容词,再用底质;形容词小写,底质大写;B.底质缩写;S(沙)、M(泥)、Cy(黏土)、Si(淤泥)、St(石头)、R(岩石)、Sh(贝)、Co(珊瑚)、Cb(鹅卵石)、G(砾)、Wd(海草);C.形容词:so(软)、sf(硬)、h(坚硬)、bk(碎);f(细)、m(中)、c(粗);D.其中S.M.表示混合底质,沙多泥少(前多后少);E.其中S/M表示上层沙,下层泥;3.误差均方误差、随机误差和标准差是一回事;①单个位置线的误差:A.方位位置线系统误差:Σ=(ξb*D)/57.3;B.方位位置线标准差:E=(σ*D)/57.3;C.距离位置线系统误差:E=ξb;D.距离位置线的标准差:E=σ;②A.两方位定位系统误差:E=(ξ*d)/(57.3*sinθ);B.两方位定位标准差:E=(σ*D2?D2)/(57.3*sinθ);C.物标选择:尽量选择明显、位置准确和离船较近的物标,即D 尽可能小(孤立、显著、较近);兼顾系统误差和随机误差,最好选择60-90°物标,一般夹角应满足30-150°(夹角不是越大越好)。
船长航海知识
船长航海知识作为船长,对航海知识的掌握是至关重要的。
本文将介绍一些船长需了解的航海知识和技巧,帮助船长更好地指导船员,并确保船只的航行安全。
一、航海导航航海导航是航行过程中不可或缺的一环。
船长应了解航海导航的基本原理和技术,并能有效地运用各种导航工具。
常用的导航工具包括罗盘、测深仪、雷达等。
船长需要根据目标港口的位置、海洋地形等信息,制定适合的航线,以确保航行的安全性和高效性。
二、海象观测海象观测是船长必须掌握的重要技能。
了解海洋气象信息,包括风力、潮汐、浪高等,对于制定航行计划和决策航线具有重要意义。
船长应掌握天气预报的解读技巧,确保在恶劣天气条件下采取适当的措施,保障船只和船员的安全。
三、船舶安全管理船长是船舶安全的最高责任人,需熟悉相关安全规章和操作规程,并指导船员进行有效的安全管理。
船长应了解火灾、漏水、碰撞等事故的应急处理方法,并进行相应的训练。
此外,船长还需要密切关注船只的维护保养,确保设备和系统的正常运行,提前发现并排除潜在的安全隐患。
四、航海法律法规船长应熟悉航海法律法规,包括国际海事组织的公约、国际海事习惯法等。
船长需遵守相关法规并确保船只操作符合法律要求,以避免因违规操作引发的纠纷和责任。
五、船舶绩效管理船长需了解船舶绩效管理的原则和方法。
通过有效的绩效管理,船长可以帮助船员提高工作效率和工作满意度,增强船只的运行效益。
船长应设定明确的目标和指标,并定期对船员进行评估和反馈,激励他们不断提升自我。
六、危险品运输船长需了解危险品运输的相关规定和安全要求。
在运输危险品时,船长需要确保货物的正确包装和标记,并遵守相应的操作规范。
同时,船长还需指导船员掌握应急预案和危险品事故处理技巧,以确保船只和船员的安全。
综上所述,船长航海知识的要点包括航海导航、海象观测、船舶安全管理、航海法律法规、船舶绩效管理以及危险品运输等。
船长应不断学习和总结,提升自己的航海知识水平,以确保船只顺利、安全地航行。
甲类船长操纵知识点(1)
最大反移量:1%L船尾:10-20%L一般商船纵距:0。
6.-1.2%D t旋回直径:0.9-1.2% D t横距:0.5% D t漂角β:3-15O转心P:1/3-1/5L,首柱后旋回时间:6min 超大型增加一倍减速常C:4min倒车冲程:6-8L空载是满载: 30-40%停车冲程:8-20L 大型:24L空载是满载:70-80%K’ 1.5-2.0T’ 1.5-2.5CPP旋回直径: 1.5-2.0LVSP………………..: 1.0-1.5L旋回中速度下降最大:1/2-1/4原航速旋回初径:D t=3-6L首倾增加1%,D t/L减小10%超大型船舶旋回性好,旋回直径大污底多,保向性:好船舶启动至常速进距:满载:20L空载:10-13L ,1/2-1/3满载进距倒车冲程何时启动倒车:船速降至:60-70%主机转速:25-35%蒸汽机:60-90S内燃机:90-120S汽轮机:120-180SCPP比TPP:60-80%船舶试验场地风流要求:风<5级浪<4级主机功率>85%最大功率船速>90% 海上主机功率为额定功率的:90%……………..转速…………………….:96-97%港内主机转速为海上常用的:70-80%………倒车………………………….. :60-70%IMO操纵性指示:A D进距≤4.5L D T≥5L SSD≤15L 初旋回性<2.5L沉深横向力明显变化:h/D=0.65-0.75浅水阻力明显影响:H<4D (水深<4倍吃水,一般商船)附加质量/附加惯性矩急剧影响:H <1.5D浅水旋回性明显影响:H<2D…………..…….引起重视:H<5D侧推功效有效发挥:小于4节不明显:大于8节浅水舵效:差主操舵装置舵柄多少时动力操纵:≥120MM 辅………………………………………………..:≥230MM人为操舵不能超过:160N舵有35O有效舵角减小:10-13O低舷侧舵效:差抛开锚出链长度:>4节锚链长度/水深=2.5时,Pa=1.4Wa(空气)=1.6Wa(水中)水中锚重:0.87空气中(万吨船)2KT\单锚淌航距离:1L3KT\ (1)1.5KT\...................:0.5L2KT\双锚淌航距离:0.5L淌航距离:单锚:190M双锚:170M走锚抓力:<2/3Pa风速20M/S,出链长:S=3H+90……….30m/s,…………:S=4H+145万吨级锚地水深:15-20M…………………..…...:1.5d+2/3λ(d:吃水,λ最大波高)深水区H最大:≤1/4总链长港内单锚所需半径:R=L+(60~90)M………双………………..:R=L+45 M距浮标:R=L(链长)+L(船长)距浅滩:R= L(链长)+2L(船长)两锚泊船之间R=L+2S+4r (L:船长,S:出链长,r:定位误差)大风浪中距10米等深线:≥2NM,最好(3-5NM)八字锚的合适夹角:30-60°(有60-90°选这个)…………………加止荡锚长度:1.5-2.5H拖锚制动出链长: 2.5倍水深拖锚掉头………….: 2.5-3.0倍水深横风抛双锚先后顺序:进上退下抛锚前余速:一般万吨船:2节,大型船:0.5节大风浪中锚链张力最大时刻:α=0时(α链的受风角)…………………冲击张力……….…:α=θ稍后,接近极位置时(θ船的受风角)中小型船冲击张力:3-5倍受风力大型船………………..:2-3倍受风力大风浪中抑制偏荡加压载水:75%满载四分之三尾倾偏荡大,尾驾偏荡小CPP易受波浪影响拖船申请:总吨位:11%载重量:7.4%马力: 1万吨需1000马力DWT>5WT:0.05 DWT5>DWT>2:0.065 DWTDWT<2WT: 0.075 DWT吊拖拖缆俯角:<15°长度:4H 或45M 取大者冰区航行拖缆长:20-40M大船极限航速:5-6KT风动力系数:M型:最小(0/180),最大(30/150)风转船力矩系数:M型:最小(0、90、180),最大(45、135)水动力系数:Λ型:最小(0、180),最大(90)水动力矩系数:M型:最小(0、90、180=0),最大(45、135)流致漂移公式:D=V c.t.80% (V c流速m/s,t掉头时间)风致漂移公式:V w=0.038√B/Ld•Va海图水深误差:H<20M:0.3M 20<H<100:1M 欧洲富裕水深建议(一般船舶):外海:20%港外:15%港内:10% ……………………………..(VLCC大型船舶):15%、10%、5%日本…………………………………………..:D<9M:5%9<D<12M:8%D>12M:10%VLCC(马六甲、新加波): 3.5M岸壁效应出现: 1.7B船吸作用出现:L1+L2…………….加剧:1/2(L1+L2)船吸引力、转船力矩与速度:V2成正比船吸引力与横距:D4成反比船转船力矩………:D3成反比接近港口或锚地的备车时间:一般情况:剩余航程10NM、1H环境良好:5NM、0.5H集装箱船(一般情况):5NM、0.5H集装箱船(情况复杂):10NM、1H靠码头停车淌航距离:1NM保持舵效的最小航速:手操舵:2-3KT自动舵:8节以上直升机接近船舶操纵:船尾:左顶30°其它:右顶30°船舶进港制动时机:距泊位:3-5L船速:3-4KT掉头所需水域:自力掉头:3L用锚:2L一艘拖轮:2L两艘拖轮:1.5L顺流抛锚掉头流速:1-1.5KT预靠泊码头长度:120%L一般船舶首抵泊位中时余速:≤2KT大型船舶离泊位前1L时余速:≤1KT空载横风靠码头余速应:提高靠泊横移速度:一般船舶:≤15CM/S大型船舶:2-5CM/S10MM水深抛开锚链长不易绞起:2节船舶离泊摆出角度:流急:10°流缓:20°不得超过:40°静水港拖尾掉头:一般:<30°横风:尾顶风冰区转向不得超过:30°系单浮时:横距:1-1.5B纵距停车: 0.5-1L系双浮时:抛锚点距连线:30-40M尾靠泊方式船首双锚交角:20°并靠锚泊船:5-6级:下风侧3-4级:上风侧浮坞一般与水流:平行干坞…………………:垂直坞内收妥锚,闸内可备双锚申请进船闸信号旗:K字旗4万吨油船停车后失效航速: 3.2KT超大型船离锚点1NM时,控制余速:2KN2NM…………………….:4KN超大型系船墩缆强数:20条以上………………单点缆绳长度: 1.5倍导缆孔到水面高度系泊浮筒安全要求:风速:<30m/s流速:<5节白天大冰山视距:10NM晴夜望远镜看到冰山:1NM3米冰山雷达可测距离:2NM高大冰山…………………….:10NM海水温度1.1℃,距离冰山:100-150NM ………………0.5℃………………..:50NM冰区尾倾保持:1-1.5M几级横风不易进入冰区:5级以上4/10冰量航行:8节破冰船后船间距:2-3倍破冰般长其余船……………..:2-3倍自身船长冰区抛锚链长:<2H………………冰厚:<10CM冰锚尺寸:2×0.7×0.25M桥梁法线与航道方向:<5°大洋中最易产生波浪:波长:80-140M周期:7-10S斜度:1/13-1/40最陡斜度:1/10最大能量波长:40H1/3最大有效波长:60 H1/3波速V W= 1.25√λ波周期V T=0.8√λ横倾角θ=7.92√a横摇周期Tθ=0.8.B/√GM纵摇周期Tθ=C√L垂荡周期T h=2.4√d深水波:H>λ/20Tθ/τ:<1: 摇的快,上浪少>1:……..慢,……..多=1:谐摇谐摇区间:0.7< Tθ/τ<1.3 GM>B/10: 摇的快GM<B/30: 摇的慢GM=B/25:最好货船T:压载:7-10S满载:9-14S油船T: 压载:<6S满载:>14S纵摇周期:客船<客货<货船<油船易拍底:L≈L、d/L<5%减小拍底压载:2/3满载, 1/2船首大风浪螺旋桨叶入水:20%-30% …………..压载:50-53%夏季吃水………….尾倾:1%L大风浪中老旧船舶可:漂滞拖船脱浅拖力:0.01-0.015N自主脱浅拖力:0.01N*60%海上拖带拖缆长度: 1.5-2.0(L1+L2)……………………..悬垂量:6%S 或(8-13M)………………安全系数:近/平静:4远/大浪:6-8组合拖带链长:41.3M9米以下引航员软梯扶手柱直径:32MM直升机降落纵横倾:4°/5°电动舵角指示器误差:1°锚机过载拉力:>1.5倍额定斯恰诺(Scharnow)旋回法节省:1-2NM并靠在航船舶接近角:10-20霍尔锚抓力系数:3-5 ……………链……….:0.75-1.5尾靠泊锚点距码头: 1.1L船+L链一字锚力链/惰链长度:一般:3、3流急:4、3冰区可常速航行:<4/10-5/10……..应慢速航行:>6/10-7/10顶流拖首掉头防后缩:后半段,即转过90后顺流抛锚掉头防后缩:转过70°后大型油船旋回直径大,时间长,降速大抛板法测定纵距:航迹纵距(受流的影响,所以非直线、对水运动)Z形试验称为:标准操纵性试验基本阻力取决于:吃水、船速水动力系数取决于:漂角、水深单锚泊流急时出链长度:+1节系单浮锚需绞起,系双浮,锚可以不绞起但要松长,锚点在两浮中间拖网作业额外信号:≥20米,应显示围网作业……………..:无长度规定,可显示冲程是对水的移动距离浅水稳定性变好,追随性变好重载旋回初径增大大型船舶比一般的货船:旋回性好,相对旋回初径小,旋回滞距大船舶尾倾,风力增大,风动力点前移,偏荡周期减小,幅度大,剧烈顺浪的危害:冲浪、打横、稳性降低、协摇转车:盘车机冲车:压缩空气试车:燃油点火转车:0.5H换油:1H提前备车:1-2H船首有球鼻首将降低保向性和航向稳定性滑失、拌流越大推力越大(拌流提高推进器效率)拌流使舵效变差拖轮被横拖导致倾覆倒拖导致与大船碰撞顺风是舵效好直升机横摇5 纵摇4°大风浪中走锚多为首尾附近,横风下水道顶流过湾在中央偏凹岸,顺流在水道的中央横摇减轻措施没有改变吃水差。
船舶货运课件01 航海第1章 船舶与货物基本知识
4、吃水d (draft)
5、干舷F (freeboard)
F = D – d + t (上甲板板厚)
2、登记尺度
登记尺度是专门作为计算吨位、丈量登记和交纳费 用依据的尺度。 Lr为登记长度,是上甲板顶面从首柱前缘至尾柱后缘 (如无尾柱,则至舵杆中心线)的水平距离; Br为登记宽度,是船体最宽处包括船壳板在内的宽度; Dr为登记深度,在登记长度中点处的横剖面上,从内底 板上缘(如无内底板,则从内龙骨顶板上缘)到上甲 板下缘的垂直距离;
DW = Δ–ΔL DW的用途:
①表示船舶大小 ②统计船舶拥有量 ③航线配船,船舶配载。
—、船舶的重量性能
2)净载重量(Net dead weight) NDW
具体航次所能装载货物的最大重量, NDW=DW - ∑G - C
∑G— 航次(总)储备量 С — 船舶常数
—、船舶的重量性能
3)航次总储备量∑G (t)
船舶货运
第一章
船舶与货物基本知识
张兢
§1 船舶与货物基本知识
本章主要内容 1、船舶重量性能和容积性能的有关基本知识和基本
概念; 2、静水力参数图表的有关概念和使用方法; 3、船舶吃水的有关概念,水尺观测、平均吃水的计
算和舷外水密度变化对吃水的影响; 4、载重线标志的组成、载重线海区的划分、各载重
线之间的关系、载重线标志的使用方法; 5、货物的分类与基本性质; 6、普通货物包装与标志; 7、货物亏舱率、积载因素和自然损耗的概念。
据了解,该轮为广西北海华洋海运有限公司所属船舶, L=97m,失事时装载5000余吨陶土,正从广东茂名前往 山东潍坊途中。当时,该轮在泉州崇武附近海域发生货 物移位,船体严重右倾,机舱进水,随后沉没,船上共 11名船员落水。
航海学知识点汇总
航海学知识点汇总一、航海基础知识1、地球形状和地理坐标11 地球的形状和大小12 地理坐标的概念和表示方法13 经纬度的度量和换算2、航向和方位21 航向的定义和表示22 方位的概念和种类(真方位、磁方位、罗方位)23 航向和方位的换算关系3、海图31 海图的种类和用途32 海图比例尺和投影方式33 海图上的符号和注记4、航海仪器41 罗盘(磁罗经和电罗经)42 测深仪43 计程仪44 定位系统(GPS、北斗等)二、航海气象1、气象要素11 气温和气压12 风13 湿度和能见度14 云2、天气系统21 气旋和反气旋22 锋面23 台风(飓风)3、海洋气象预报31 预报的来源和获取途径32 预报内容的解读和应用三、船舶运动性能1、船舶浮性和稳性11 浮性原理12 稳性的分类和影响因素2、船舶阻力和推进21 阻力的种类和计算22 推进装置的工作原理和性能3、船舶操纵性31 操纵性指标32 影响操纵性的因素33 船舶的转向和避让四、航线设计与规划1、航线设计的原则和考虑因素11 安全因素12 经济因素13 气象和海况条件2、航线的拟定方法21 利用海图和航海资料22 参考以往的航行经验3、大圆航线和恒向线航线31 大圆航线的计算和应用32 恒向线航线的特点和使用场景五、船舶定位与导航1、天文定位11 太阳定位12 恒星定位2、陆标定位21 方位定位22 距离定位23 综合定位3、电子导航31 雷达导航32 AIS 系统的应用六、航海安全与法规1、国际海上避碰规则11 各类船舶的避让责任和行动12 号灯、号型和声号的使用2、海上交通安全法规21 船舶的适航要求22 船员的职责和资格3、应急处置31 船舶遇险的信号和报告32 火灾、碰撞等紧急情况的处理措施七、航海通信1、通信设备和方式11 甚高频(VHF)通信12 卫星通信13 莫尔斯电码通信2、通信程序和规范21 遇险通信22 日常通信的礼仪和格式八、海洋环境与保护1、海洋生态系统11 海洋生物多样性12 海洋生态平衡的重要性2、海洋污染防治21 油污、垃圾等污染物的来源和危害22 防止海洋污染的措施和法规以上是航海学的主要知识点汇总,通过对这些知识点的学习和掌握,可以为航海实践提供坚实的理论基础。
航海学知识点汇总
航海学知识点汇总第一章航海学基础知识1.大地球体:大地水准面围成的球体2.大地球体两个近似体:椭圆体(进行精度较高计算如定义地理坐标和制作墨卡托海图);圆球体(简易计算如大圆航线和简易墨卡托海图)3.地理坐标:基准线是格林经线、纬线经度:由格林经线向东或向西到该点经线,范围(0—180);纬度:某点在地球椭圆子午线上的法线和赤道面交角,范围(0—90)4.经差、纬差(范围都为0—180);到达点相对于起航点的方向;Dφ=φ2-φ1 Dλ=λ2-λ1N/E为正号S/W取负号;结果为正为N/E,为负则为S/W;注意如果得出经差大于180,则用360减去其绝对值,然后符号更换。
5.关于赤道、地轴和球心对称问题(关于地心对称纬度等值反向,经度相差180°)6.关于不同坐标系修正问题:同名相加、异名相减,结果如果为负名称和原来相反。
GPS坐标系左边原点在地心。
7.方向的确定:方向是在测者地面真地平平面上确定的。
测者子午圈和测者地面真地平的交线为南北线,测者卯酉圈(东西圈)和测者地面真地平平面交线为东西线。
方向的三种表示法,要会换算。
(圆周、半圆周、罗经点)一个罗经点11.25°。
圆周法是以真北为起点顺时针0-360°,半圆法是以北或南为起点顺时针或逆时针0-180°;换算时最好用作图法比较直观。
8.理解真航向(真北到航向线);真方位(真北到方位线);舷角(航向线到方位线,两种表示法)所以真方位和相对方位(舷角)只是起算点不同,目的点相同,只是相差了真北到航向线的角度,即真航向。
要会换算:TB=TC+Q 或TB=TC+Q(右正左负),具体计算既可以用公式也可以用作图法解决(分别以测者和目标为中心做坐标系,连接测者和目标为方位线,便可一目了然。
9.罗经向位换算:罗经差:罗航向和真北夹角;陀螺差:陀螺北和真北夹角;磁差:磁北和真北夹角,和时间、地区及地磁异常有关;自差:罗北和磁北夹角,和航向、船磁及磁暴有关;TC/GC/MC/CC之间换算要掌握TC=GC+ΔG=CC+ΔC=MC+VAR;MC=CC+DEV 10.关于磁差:航用海图、小比例尺海图、港泊图分别在罗经花、磁差曲线、和海图标题栏给出。
航海小知识1
道通航制(Traffic separation Scheme)在船舶来往比较频繁的海区,用分隔线或分隔带等方法划定专门的区域,规定在这些区域中,船舶只能单向行驶,以避免船舶对遇减少碰撞事故的制度。
分道通航制是由政府间海事组织提出来,并于1972年《国际海上避碰规则》中得以确认,在实施分道通航制的区域内行驶的船舶应遵守以下规定:(1)顺分道的船舶总流向行驶;(2)尽可能地让开通航分割线或分割带;(3)通常应在分道的端部驶进或驶出,若从分道的一侧驶进或驶出时,应与分道的船舶总流向成尽可能小的角度;(4)在不得不穿越通航分道时,应尽可能与分道的船舶总流向成直角。
不使用通航分道的船舶不应扰乱通航分道内的航行秩序,并应尽可能远离实行分道通航的区域行驶。
船舶总吨:概念:表示船舶的容积,又称容积总吨(Gross Registered Tonnage,缩写为GRT)、注册总吨,是指按船舶内部全围蔽空间(可扣除带有符合一定标准的开口场所空间)乘以一定系数,再除以100立方英尺(或2.83立方米)所得的商数。
按定义,总吨应是无量纲单位,但实际使用中常加上吨作为单位。
作用:容积总吨的用途很广,主要反映船舶的大小和收益能力,还用于国家对商船队的统计、船舶登记;政府确定对航运业的补贴或造舰津贴;计算各种税金、保险费、进坞费、港口使用费造船费用以及船舶的赔偿等。
1982年7月18日起,对于船长超过24米的国际航行船舶按《国籍船舶吨位丈量公约》计算总吨。
编辑本段船舶的重量吨位(Weight Tonnage)船舶的重量吨位是表示船舶重量的一种计量单位,以1000公斤为一公吨,或以2240磅为一长吨,或以2000磅为一短吨。
目前国际上多采用公制作为计量单位。
船舶的重量吨位,又可分为排水量吨位和载重吨位两种。
排水量吨位(Displacement Tonnage排水量吨位是船舶在水中所排开水的吨数,也是船舶自身重量的吨数。
排水量吨位又可分为轻排水量、重排水量和实际排水量三种。
船长航海技术知识点
船长航海技术知识点航海是一门古老而又重要的技术,船长作为船舶上的最高指挥官,承担着船舶的安全和顺利航行的重要责任。
为了胜任这一岗位,船长需要掌握全面的航海技术知识。
本文将介绍船长应了解的几个关键技术知识点。
一、导航导航是航海中最基本的技术之一。
船长需要熟悉各种导航工具和设备,如罗盘、全球定位系统(GPS)、测距仪等等。
他们需要能够准确测量船舶位置,计算航行速度和航向,并据此绘制航线图。
此外,船长还需要了解天文导航的基本原理。
天文导航通过观察太阳、星星和地球的自转来确定船舶的位置。
对于远洋航行,这种导航方法尤为重要。
二、海上通信船长需要与其他船舶、岸上机构以及海上油田等进行有效的通信。
因此,熟悉不同类型的通信设备和协议是必要的。
无线电通信是最常用的海上通信方式,船长需要了解相关操作和安全规定,确保通信畅通和安全。
另外,在遇险或紧急情况下,船长需要了解和应用国际海事卫星通信系统(Inmarsat)和全球海上安全系统(GMDSS)等,以确保及时向相关方面发出求救信号并获得及时的援助。
三、海洋气象学航海受到天气条件的影响,因此船长需要熟悉海洋气象学知识,以便做出正确的航线规划和决策。
他们需要了解不同气象现象的形成原因,如风暴、台风、浪涌等,并根据气象预报作出相应调整,以保障船舶和船员的安全。
船长还需要了解测量海洋气象条件的仪器和设备,如气象浮标、气象雷达等,以及读取和解读气象图表和数据,帮助做出正确的判断。
四、船舶操纵技术船长需要熟悉船舶的操纵技术,包括舵、推进器、锚等各种控制装置的使用。
他们需要具备良好的舵手技巧,能够准确控制舵盘,调整船的方向和航速。
此外,船长还需要了解船舶操纵的相关规则和注意事项。
例如,在遇到其他船只或危险区域时,船长需要根据国际海上碰撞规则(COLREGS)等法规和约定,采取适当的行动,保证船舶的安全。
五、应急处置在海上航行中,船舶可能会遇到各种紧急情况,如火灾、泄漏、失事等。
船长需要具备紧急情况的应对能力,能够迅速采取措施,保护船舶和船员的安全。
航海学知识点详细总结
航海学知识点详细总结一、航行的基本概念航行,即船只或飞机在海洋、空中进行的航行活动。
航行的基本概念包括航向、航线、航迹和航速等。
1.航向:航向是船只或飞机相对于地面的方向。
船只或飞机在进行航行时,需要保持一个特定的航向来达到预定的目的地。
2.航线:航线是船只或飞机在航行中规定的具体的航行路线。
航线通常是由航行图上规定的特定航线点构成的。
3.航迹:航迹是船只或飞机实际航行时在海洋或空中留下的实际轨迹。
航迹可以反映船只或飞机的航行情况和航行路线。
4.航速:航速是船只或飞机在航行中单位时间内航行的距离。
航速通常以节(nautical mile per hour)为单位来表示。
二、航海工具航海工具是指用来测定航行方向、航行位置和航行距离等信息的工具和设备。
航海工具包括罗盘、测距仪、星历表、雷达等。
1.罗盘:罗盘是用来测定船只或飞机的航向的仪器。
罗盘可以根据地球的磁场指示出船只或飞机相对于地面的方向。
2.测距仪:测距仪是用来测量船只或飞机与地面或目标的距离。
测距仪可以帮助船只或飞机确定自己的位置和距离目标的距离。
3.星历表:星历表是用来根据星象和时间来确定船只或飞机的位置的表格。
星历表可以根据星象计算出船只或飞机的纬度和经度。
4.雷达:雷达是利用无线电波来探测目标和测定目标位置的仪器。
雷达可以在船只或飞机上实时监测周围环境和判断目标位置。
三、航海技术航海技术是指用来确定船只或飞机的位置和航向的技术和方法。
航海技术包括天文导航、无线电导航、卫星导航等。
1.天文导航:天文导航是利用天体的位置来确定船只或飞机的位置和航向的技术。
天文导航需要根据星象和时间来计算出船只或飞机的位置和航向。
2.无线电导航:无线电导航是利用无线电信号来确定船只或飞机的位置和航向的技术。
无线电导航需要使用无线电设备和信标来确定位置和航向。
3.卫星导航:卫星导航是利用卫星信号来确定船只或飞机的位置和航向的技术。
卫星导航需要使用卫星导航系统和接收设备来确定位置和航向。
航海基础知识1(18-24h)
国际海上安全法规
包括《国际海上人命安全公约》 (SOLAS)、《国际防止船舶造 成污染公约》(MARPOL)等国
际公约和规则。
国内海上安全法规
各国根据国际公约和自身国情制 定的海上安全法规,如中国的 《海上交通安全法》等。
船舶安全管理制度
包括船舶安全检查、船舶报告制 度、船舶交通管理系统等。
应急处理流程演练
航海作用
航海在人类社会发展中起着重要作用,它是国际贸易、文化交流、科学考察等 活动的重要支撑,也是国家海洋权益维护和海上力量建设的重要组成部分。
航海历史沿革
古代航海
现代航海
古代航海主要依靠自然条件和简单工 具,如罗盘、星象等,航行范围有限, 风险较大。
现代航海技术得到了飞速发展,出现了 雷达、卫星导航等先进航海仪器和设备 ,大大提高了航海的安全性和效率。
世界地理分区
了解世界各大洲、大洋、 海、海湾、海峡、群岛等 地理实体的名称、位置和 特征。
航线分类
掌握世界主要航线,包括 大洋航线、近海航线、沿 岸航线等,了解各航线的 特点、距离和航行条件。
航线选择原则
根据船舶类型、货物种类、 气象海况、政治经济等因 素,合理选择航线,确保 航行安全和经济效益。
气象要素对航海影响分析
消防设备
包括灭火器、消防栓、消防泵等,船员应掌握其操作方法和注意 事项。
应急照明和通讯设备
包括应急照明灯、手持对讲机等,用于在紧急情况下提供照明和 通讯支持。
06 航海实践技能培养与评估
航海实践技能培养途径
航海模拟器训练
利用航海模拟器进行各种航海实践技能的训练,包括船舶操纵、避 碰、航线设计等。
导航系统组成与功能
卫星导航系统
航海学(一)复习要点
第一篇基础知识第一章坐标、方向和距离1. 名词解释:经度、纬度、经差、纬差、磁差、自差、罗经差、陀罗经差、真方位、磁方位、罗方位、陀螺方位、真航向、磁航向、罗航向、陀螺航向、舷角、海里、灯光初显2. 地理坐标系采用的基本大圆(地理坐标系是建立在地球椭圆体上的坐标系3. 经差、纬差计算和命名方法4. 表示地球椭圆体形状和大小的参数有哪一些5. 航海中为了简化计算对地球的形状采用圆球体、精确计算时采用椭圆体。
6. 航海中目前使用的划分方向的方法有哪一些7. 圆周法、半圆法、罗经点法换算8. 磁差变化与哪一些因素有关9. 自差变化与哪一些因素有关10. 磁差资料的查取11. 向位换算12. 1海里的长度计算公式13. 求地理能见距和初现距离14. 中、英版图注射程15. 求计程仪航程、计程仪改正率和到达点计程仪读数的计算16. 相对计程仪“计风不计流”的概念17. 航速校验线必备的条件18. 不同水流条件下测定船速和计程仪改正率的方法第二章海图1. 名词解释:恒向线、纬度渐长率、基准比例尺2. 墨卡托海图采用的投影方法3. 墨卡托海图的特点4. 大圆海图的特点和投影方法5. 重要海图图式6. 中、英版海图上山高、灯高、比高、净空高度、水深采用的基本面7. 英版海图上PA、PD、ED的含义8. 如何判定海图的可靠程度第二篇船舶定位第一章航迹绘算1. 名词解释:东西距2. 风压差的大小与哪一些因素有关3. 风压差确定正负号的方法4. 风压差计算公式5. 压差角的测定(重点是最小距离方位和正横方位法)6. 中分纬度航法的计算7. 海图作业试行规则中对航迹推算的规定(连续不间断,只有通过狭水道、渔区可中断。
水流显著的海区一小时一个船位,其他海区2-4小时一个船位8. 无风流情况下,推算船位的误差产生的原因有哪一些?正常情况下,航向误差和航程误差各为多少?概率园的半径是多少?第二章陆标定位1. 名词解释:船位差2. 航海中常用的船位线有哪几种3. 说出3种距离定位时判定双值性的方法4. 距离定位时观测物标的顺序5. 方位定位时观测物标的顺序和选择物标的原则6. 三标方位定位时产生误差三角形的原因及处理方法7. 倍角法、四点方位法、特殊角法定位的条件8. 方位移线定位注意事项第三篇航行方法第一章大洋航行1. 航线有哪几种类型2. 大圆航线分段的原则3. 选择大圆航线时应避开哪一些航行受限制的区域4. 选择大圆航线时应考虑哪一些因素5. 空白定位图有哪一些特点第二章沿岸航行1. 选择沿岸航线时应考虑哪一些因素2. 选择沿岸航线时,确定航线离岸距离时应考虑哪一些因素(一般数据)3. 选择沿岸航线时,确定航线离危险物距离时应考虑哪一些因素第三章狭水道航行1. 确定富裕水深大小时应考虑哪一些因素2. 通过浅滩的有利时机高潮前一小时3. 判定前方浮标是否有碰撞危险的方法4. 狭水道航行可以采用的导航方法、转向方法、避险方法有哪一些5. 试述白天判定浅水礁盘存在的方法6. 试述平行方位转向法7. 利用叠标导航修正航向的方法8. 利用导标导航修正航向的方法第四章特殊条件下的航行1. 雾中航行逐点航法的优缺点2. 雾中航行注意事项3. 冰区航行注意事项4. 利用雾号回声判定船与海岸距离的方法。
船长知识点总结
船长知识点总结一、船舶基本知识1. 船舶分类及命名:根据舱口的位置,船舶可以分为前驾驶船、中驾驶船和后驾驶船;船舶的名称通常包括船舶种类特征、使用用途和特定编号。
2. 船体结构:船体结构通常包括船体外形和结构、舱室布局、船体材料等。
3. 船舶参数:主要包括船长、船宽、吃水、载重吨位、排水量、速度等参数。
4. 船舶装备:船舶装备包括船舶主机、辅机、通讯设备、导航设备、舱室设备等。
二、航海知识1. 地理知识:船长需要了解海洋地图、航行线路、航标、地理气候等相关知识,以便航行中的定位和安全航行。
2. 气象知识:船长需要了解气象学知识,包括气压、风向、风力、气温、湿度等,并根据气象情况调整航行计划。
3. 海图和导航:船长需要了解如何使用海图和导航设备进行航行导航,以确保船只安全航行。
4. 海上安全:船长需要了解应急措施、海难救助、船舶逃生等相关安全知识,以确保船员和船只的安全。
三、船舶操作1. 船舶操纵:船长需要了解船舶的操纵技术,包括舵轮、推进器、定位等操作技巧。
2. 船舶维护:船长需要了解船舶的日常维护和保养,包括机械设备、舱室设备、船体结构等。
3. 船舶调度:船长需要了解船舶的调度安排,包括船舶货物装卸、航线规划、船员排班等。
4. 船舶安全:船长需要了解船舶的安全操作规范,包括防火、防污染、防撞、应急救助等。
四、法律法规1. 航海法律法规:船长需要了解国际和国内航海法律法规,包括海洋公约、船员法规、船舶安全法规等。
2. 船舶保险:船长需要了解船舶保险的相关法规和程序,以确保船舶和货物的安全保障。
3. 航海权益:船长需要了解航海员的权益保障和劳工保护相关法规。
五、船舶管理1. 人员管理:船长需要了解船员的招聘、培训、薪酬、待遇、管理等相关知识。
2. 财务管理:船长需要了解船舶的运营成本、费用核算、财务报告等相关财务管理知识。
3. 物资管理:船长需要了解船舶的物资采购、库存管理、物资消耗等相关知识。
4. 安全管理:船长需要了解船舶安全管理体系、安全管理规定、安全监督等相关知识。
航海学-第一篇基础知识
第一篇 基础知识第一章 坐标、方向与距离第一节 地理坐标一、地球形体船舶在海上航行时,需要确定船舶的位置、航向和航程,这就要求在地球表面建立坐标系和确定方向的基准线,因此要对地球的形状有一定的了解。
地球的自然表面是不平坦的,是一个非常复杂而又不规则的曲面。
陆地上有高山、深谷和平地;海洋里有岛屿和海沟。
因此,地球的自然表面不是数学曲面,不能直接在其上进行运算,也不能直接在其上建立坐标系。
航海上所研究的地球形状,是指由假想的大地水准面所包围的闭合几何体——大地球体。
所谓大地水准面,是指与各地铅垂线相垂直且与完全均衡状态的海平面相一致的水准面,详细地说大地水准面是与平均海面相重合且延伸至大陆底部的一个连续的、无叠痕的、无棱角的闭合曲面。
大地球体仍是一个不规则的球体,不是数学曲面,不能直接在其上进行运算,也不能直接在其上建立坐标系,怎么办呢?一般在航海上,以大地球体的近似体代替大地球体来建立坐标系进行航海计算,以地球园球体作为它的第一近似体,而以地球椭园体作为它的第二近似体。
1. 第一近似体——地球圆球体在解决一般航海问题时,为了计算上的简便,通常是将大地球体当做地球园球体,其半径R =6,371,110M 。
2. 第二近似体——地球椭圆体 在较为准确的航海计算中,需要将为大地球体当做地球椭园体,如图1-1-1所示,地球椭园体是由椭圆P N QP S Q ′绕其短轴P N P S 旋转一周而形成的几何体。
地球椭园体的参数有:长半轴a 、短半轴b 、扁率c 和偏心率e ,它们之间的相互关系是:a b a c -=; a b a e 22-=; c e 22≈ 在不同的历史时期,依据的测量结果不同,因而所推算出的地球椭圆体的参数也不相同。
我国从1954年开始采用前苏联克拉索夫斯基椭圆体参数,现在准备逐步采用IUGGl975年推荐的地球椭圆体参数,参见表1-1-1。
二、地球上的基本点、线、圈把地球看做第二近似体即椭圆体,如图1-1-2所示,O 为地球中心:地轴(axis of the earth)—地球自转的轴(S N P P ),即通过地球中心连结南极和北极的一条假想的线。
(完整版)航海学知识点
(完整版)航海学知识点第⼀篇航海学(地⽂航海)第⼀章坐标、⽅向和距离第⼀节地球形状和地理坐标⼀、地球形状1. 第⼀近似体――地球圆球体航海上为了计算上的简便,在精度要求不⾼的情况下,通常将⼤地球体当作地球圆球体。
2. 第⼆近似体――地球椭圆体在⼤地测量学、海图学和需要较为准确的航海计算中,常将⼤地球体当作两极略扁的地球椭圆体。
地球椭圆体即旋转椭圆体,它是由椭圆P N QP S Q′绕其短轴P N P S旋转⽽成的⼏何体(图1-1)。
表⽰地球椭圆体的参数有:长半轴a、短半轴b、扁率c和偏⼼率e。
⼆、地理坐标1. 地球上的基本点、线、圈地理坐标是建⽴在地球椭圆体表⾯上的。
要建⽴地理坐标,⾸先应在地球椭圆体表⾯上确定坐标的起算点和坐标线图⽹。
如图所⽰:椭圆短轴即地球的⾃转轴――地轴(P N P S);地轴与地表⾯的两个交点是地极,在北半球的称为北极(P N),在南半球的称为南极(P S);通过地球球⼼且与地轴垂直的平⾯称为⾚道平⾯,⾚道平⾯与地表⾯相交的截痕称为⾚道(QQ′),它将地球分为南、北两个半球;任何⼀个与⾚道⾯平⾏的平⾯称为纬度圈平⾯,它与地表⾯相交的截痕是个⼩圆,称为纬度圈(AA′);通过地轴的任何⼀个平⾯是⼦午圈平⾯,它与地表⾯相交的截痕是个椭圆,称为⼦午圈(P N QP S Q′);由北半球到南半球的半个⼦午圈,叫作⼦午线,⼜称经线(P N QP S,P N Q′P S);通过英国伦敦格林尼治天⽂台⼦午仪的⼦午线,叫作格林⼦午线或格林经线(P N GP S)。
2. 地理坐标地球表⾯任何⼀点的位置,可以⽤地理坐标,即地理经度和地理纬度来表⽰。
地理经度简称经度,地⾯上某点的地理经度为格林经线与该点⼦午线在⾚道上所夹的劣弧长,⽤λ或Long表⽰。
某Array点地理经度的度量⽅法为:⾃格林⼦午线起算,向东或向西度量到该点⼦午线,由0°到180°计量。
向东度量的称为东经,⽤E标⽰;向西度量的称为西经,⽤W标⽰。
甲类船长避碰知识点(2)(1)
正横前听到雾号,停车减速雷达观测到正横前,不需要停车减速避免紧迫局面:停车减速有关政府规定的特殊号灯号型不包括:颜色《规则》对行动有具体要求的:对遇:各自向右交叉:让路船避免横越直航船前方直航船:不应对本船左舷的船采取向左转向能见度不良时:除对被追越船外,避免对正横前船舶向左转向避免对正横或正横后船舶朝着它转向流网作业钢丝固定在:船首规则18条间如是同类船按良好船艺来操纵,不按会遇局面来执行白+红绿合色灯:12米机动船白红绿合色:20米帆船限于吃水船:机动船只能船舶:任何船舶只看到影子不属于互见帆船号型:尖端向下圆锥体围网网具方向号型:尖端向上圆锥体顶推和旁拖没有拖带灯被拖物体明显:按艘显示:舷灯/尾灯,>200米每一艘挂◇……………..被淹没:按组显示:>200米,最前一艘和最后一艘挂◇锚泊中鸣放-.. :捕渔船、操限船汽笛雾号间隔:2MIN他种有效声号:2MIN钟锣锚泊雾号间隔:1MIN我国非机动船急促声号间隔1MIN沿岸通航带使用条件:不能安全使用分道通航的;及其它特殊情况失控船、操限船都要导致无法给他船让路拖网渔船额外信号(收放网具信号及互射灯光):L≥20,应显示L<20,可显示围网的额外信号(黄灯互闪):可显示STCW:所有值班人员《驾驶台规则》等:所有人员_________________________________________________________通常做法的疏忽1、涉及船员值班、操纵的2、正在避让、转向中交班3、视线未适应4、狭水道未备车备锚的(雾航备车是规则)5、抛锚链长不够的三船交叉,特殊局面,不适用于交叉局面,每船有避让责任。
网具被挂住额外信号:1NM渔船:中底层:拖网(<100,双船;>100单船)中上层:围网、流网直航船可独自采取行动时机:VIS好:1-2VIS不良:2-3右旋CPP船开始时向右偏转STCW值班人员平均工作时间:12H夜视眼交接班规则的疏忽其它交接班通常做法的疏忽抛锚时其它船与本船过近要报告船长,其它船与本船有碰撞危险不一定要报告船长。
甲类船长操纵知识点(1)
最大反移量:1%L船尾:10-20%L一般商船纵距:0。
6.-1.2%D t旋回直径:0.9-1.2% D t横距:0.5% D t漂角β:3-15O转心P:1/3-1/5L,首柱后旋回时间:6min 超大型增加一倍减速常C:4min倒车冲程:6-8L空载是满载: 30-40%停车冲程:8-20L 大型:24L空载是满载:70-80%K’ 1.5-2.0T’ 1.5-2.5CPP旋回直径: 1.5-2.0LVSP………………..: 1.0-1.5L旋回中速度下降最大:1/2-1/4原航速旋回初径:D t=3-6L首倾增加1%,D t/L减小10%超大型船舶旋回性好,旋回直径大污底多,保向性:好船舶启动至常速进距:满载:20L空载:10-13L ,1/2-1/3满载进距倒车冲程何时启动倒车:船速降至:60-70%主机转速:25-35%蒸汽机:60-90S内燃机:90-120S汽轮机:120-180SCPP比TPP:60-80%船舶试验场地风流要求:风<5级浪<4级主机功率>85%最大功率船速>90% 海上主机功率为额定功率的:90%……………..转速…………………….:96-97%港内主机转速为海上常用的:70-80%………倒车………………………….. :60-70%IMO操纵性指示:A D进距≤4.5L D T≥5L SSD≤15L 初旋回性<2.5L沉深横向力明显变化:h/D=0.65-0.75浅水阻力明显影响:H<4D (水深<4倍吃水,一般商船)附加质量/附加惯性矩急剧影响:H <1.5D浅水旋回性明显影响:H<2D…………..…….引起重视:H<5D侧推功效有效发挥:小于4节不明显:大于8节浅水舵效:差主操舵装置舵柄多少时动力操纵:≥120MM 辅………………………………………………..:≥230MM人为操舵不能超过:160N舵有35O有效舵角减小:10-13O低舷侧舵效:差抛开锚出链长度:>4节锚链长度/水深=2.5时,Pa=1.4Wa(空气)=1.6Wa(水中)水中锚重:0.87空气中(万吨船)2KT\单锚淌航距离:1L3KT\ (1)1.5KT\...................:0.5L2KT\双锚淌航距离:0.5L淌航距离:单锚:190M双锚:170M走锚抓力:<2/3Pa风速20M/S,出链长:S=3H+90……….30m/s,…………:S=4H+145万吨级锚地水深:15-20M…………………..…...:1.5d+2/3λ(d:吃水,λ最大波高)深水区H最大:≤1/4总链长港内单锚所需半径:R=L+(60~90)M………双………………..:R=L+45 M距浮标:R=L(链长)+L(船长)距浅滩:R= L(链长)+2L(船长)两锚泊船之间R=L+2S+4r (L:船长,S:出链长,r:定位误差)大风浪中距10米等深线:≥2NM,最好(3-5NM)八字锚的合适夹角:30-60°(有60-90°选这个)…………………加止荡锚长度:1.5-2.5H拖锚制动出链长: 2.5倍水深拖锚掉头………….: 2.5-3.0倍水深横风抛双锚先后顺序:进上退下抛锚前余速:一般万吨船:2节,大型船:0.5节大风浪中锚链张力最大时刻:α=0时(α链的受风角)…………………冲击张力……….…:α=θ稍后,接近极位置时(θ船的受风角)中小型船冲击张力:3-5倍受风力大型船………………..:2-3倍受风力大风浪中抑制偏荡加压载水:75%满载四分之三尾倾偏荡大,尾驾偏荡小CPP易受波浪影响拖船申请:总吨位:11%载重量:7.4%马力: 1万吨需1000马力DWT>5WT:0.05 DWT5>DWT>2:0.065 DWTDWT<2WT: 0.075 DWT吊拖拖缆俯角:<15°长度:4H 或45M 取大者冰区航行拖缆长:20-40M大船极限航速:5-6KT风动力系数:M型:最小(0/180),最大(30/150)风转船力矩系数:M型:最小(0、90、180),最大(45、135)水动力系数:Λ型:最小(0、180),最大(90)水动力矩系数:M型:最小(0、90、180=0),最大(45、135)流致漂移公式:D=V c.t.80% (V c流速m/s,t掉头时间)风致漂移公式:V w=0.038√B/Ld•Va海图水深误差:H<20M:0.3M 20<H<100:1M 欧洲富裕水深建议(一般船舶):外海:20%港外:15%港内:10% ……………………………..(VLCC大型船舶):15%、10%、5%日本…………………………………………..:D<9M:5%9<D<12M:8%D>12M:10%VLCC(马六甲、新加波): 3.5M岸壁效应出现: 1.7B船吸作用出现:L1+L2…………….加剧:1/2(L1+L2)船吸引力、转船力矩与速度:V2成正比船吸引力与横距:D4成反比船转船力矩………:D3成反比接近港口或锚地的备车时间:一般情况:剩余航程10NM、1H环境良好:5NM、0.5H集装箱船(一般情况):5NM、0.5H集装箱船(情况复杂):10NM、1H靠码头停车淌航距离:1NM保持舵效的最小航速:手操舵:2-3KT自动舵:8节以上直升机接近船舶操纵:船尾:左顶30°其它:右顶30°船舶进港制动时机:距泊位:3-5L船速:3-4KT掉头所需水域:自力掉头:3L用锚:2L一艘拖轮:2L两艘拖轮:1.5L顺流抛锚掉头流速:1-1.5KT预靠泊码头长度:120%L一般船舶首抵泊位中时余速:≤2KT大型船舶离泊位前1L时余速:≤1KT空载横风靠码头余速应:提高靠泊横移速度:一般船舶:≤15CM/S大型船舶:2-5CM/S10MM水深抛开锚链长不易绞起:2节船舶离泊摆出角度:流急:10°流缓:20°不得超过:40°静水港拖尾掉头:一般:<30°横风:尾顶风冰区转向不得超过:30°系单浮时:横距:1-1.5B纵距停车: 0.5-1L系双浮时:抛锚点距连线:30-40M尾靠泊方式船首双锚交角:20°并靠锚泊船:5-6级:下风侧3-4级:上风侧浮坞一般与水流:平行干坞…………………:垂直坞内收妥锚,闸内可备双锚申请进船闸信号旗:K字旗4万吨油船停车后失效航速: 3.2KT超大型船离锚点1NM时,控制余速:2KN2NM…………………….:4KN超大型系船墩缆强数:20条以上………………单点缆绳长度: 1.5倍导缆孔到水面高度系泊浮筒安全要求:风速:<30m/s流速:<5节白天大冰山视距:10NM晴夜望远镜看到冰山:1NM3米冰山雷达可测距离:2NM高大冰山…………………….:10NM海水温度1.1℃,距离冰山:100-150NM ………………0.5℃………………..:50NM冰区尾倾保持:1-1.5M几级横风不易进入冰区:5级以上4/10冰量航行:8节破冰船后船间距:2-3倍破冰般长其余船……………..:2-3倍自身船长冰区抛锚链长:<2H………………冰厚:<10CM冰锚尺寸:2×0.7×0.25M桥梁法线与航道方向:<5°大洋中最易产生波浪:波长:80-140M周期:7-10S斜度:1/13-1/40最陡斜度:1/10最大能量波长:40H1/3最大有效波长:60 H1/3波速V W= 1.25√λ波周期V T=0.8√λ横倾角θ=7.92√a横摇周期Tθ=0.8.B/√GM纵摇周期Tθ=C√L垂荡周期T h=2.4√d深水波:H>λ/20Tθ/τ:<1: 摇的快,上浪少>1:……..慢,……..多=1:谐摇谐摇区间:0.7< Tθ/τ<1.3 GM>B/10: 摇的快GM<B/30: 摇的慢GM=B/25:最好货船T:压载:7-10S满载:9-14S油船T: 压载:<6S满载:>14S纵摇周期:客船<客货<货船<油船易拍底:L≈L、d/L<5%减小拍底压载:2/3满载, 1/2船首大风浪螺旋桨叶入水:20%-30% …………..压载:50-53%夏季吃水………….尾倾:1%L大风浪中老旧船舶可:漂滞拖船脱浅拖力:0.01-0.015N自主脱浅拖力:0.01N*60%海上拖带拖缆长度: 1.5-2.0(L1+L2)……………………..悬垂量:6%S 或(8-13M)………………安全系数:近/平静:4远/大浪:6-8组合拖带链长:41.3M9米以下引航员软梯扶手柱直径:32MM直升机降落纵横倾:4°/5°电动舵角指示器误差:1°锚机过载拉力:>1.5倍额定斯恰诺(Scharnow)旋回法节省:1-2NM并靠在航船舶接近角:10-20霍尔锚抓力系数:3-5 ……………链……….:0.75-1.5尾靠泊锚点距码头: 1.1L船+L链一字锚力链/惰链长度:一般:3、3流急:4、3冰区可常速航行:<4/10-5/10……..应慢速航行:>6/10-7/10顶流拖首掉头防后缩:后半段,即转过90后顺流抛锚掉头防后缩:转过70°后大型油船旋回直径大,时间长,降速大抛板法测定纵距:航迹纵距(受流的影响,所以非直线、对水运动)Z形试验称为:标准操纵性试验基本阻力取决于:吃水、船速水动力系数取决于:漂角、水深单锚泊流急时出链长度:+1节系单浮锚需绞起,系双浮,锚可以不绞起但要松长,锚点在两浮中间拖网作业额外信号:≥20米,应显示围网作业……………..:无长度规定,可显示冲程是对水的移动距离浅水稳定性变好,追随性变好重载旋回初径增大大型船舶比一般的货船:旋回性好,相对旋回初径小,旋回滞距大船舶尾倾,风力增大,风动力点前移,偏荡周期减小,幅度大,剧烈顺浪的危害:冲浪、打横、稳性降低、协摇转车:盘车机冲车:压缩空气试车:燃油点火转车:0.5H换油:1H提前备车:1-2H船首有球鼻首将降低保向性和航向稳定性滑失、拌流越大推力越大(拌流提高推进器效率)拌流使舵效变差拖轮被横拖导致倾覆倒拖导致与大船碰撞顺风是舵效好直升机横摇5 纵摇4°大风浪中走锚多为首尾附近,横风下水道顶流过湾在中央偏凹岸,顺流在水道的中央横摇减轻措施没有改变吃水差。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
观测天体最佳高度:15-70蒙气差:天体高度15度时:0.2’天体高度30度时:0.1’两物标定位选用近距离的物标,30-150,两天体定位夹角:仅系统误差:0最好,180最差.(ε/cos(θ2))仅随机误差:90最好单物标移线定位:船位线交角:30-60太阳变化:30-50间隔时间:1-2H主要误差:船位线夹角、两次船位线间推算船程误差三角形合理长度:5MM可用恒向线代替恒位线距离:<30NM三天体定位_____________系统误差3个许相等:<180,旁心>180,内心最概率:三条方位线:平均方位线、同时增加或减距离、方位(不是天体方位)随机误差:1.各边比例中心,靠近长边大角2.反中线的交点大船沿岸航线:20M或2倍吃水以外小船沿岸航线:10M或2倍吃水以外没有夜航灯标船测沿岸:10NM能见度良好陡峭沿岸:2NM能见度良好有避险标沿岸:1NM珊瑚礁通过位置及方法:背阳、上风、微风、太阳高度高无线电信号表:第二卷:无线电信号雷达航标和各种定位系统第六卷:VTS报告程序沿岸航行:大船:>20米小船:>10米或2D较大者夜间无灯标:10NM良见度良好距海岸线:2NM能见度良好有显著物标:1NM任何情况下最少:1NM确定最小安全水深不考虑:潮高、海图水深、航道变迁保留水深关系:潮高预报误差、底质、海图水深误差避险物与危险物的连线与计划航线垂直:同侧:距离避险异侧:平行线避险冰区航行:维持舵效的最小速度、3-5节危险货物报告:200NM 内散失危险货物的报告中国船舶报告系统:进入前24小时或进入后2H 内 离开中国港口前2H离开界限前后2H 内:最终报告随机误差:1:68.3%2:95.4%3:99.7%误差椭圆:1:39.4%2:86.5%3:98.9%误差圆: 1:68.3-63.2%(a=b 时:63.2%;a=0或b=0时,68.3%) 夹角小、两位置线误差大:四边形方位定位误差:距离定位误差:三角形随机误差:之内,短边大角…………系统……….: >180内心,<180旁心单一方位距离定位最精确:六分仪+罗经定位最准的: 两对物标串视定位截距>0,即Dh>0, 朝向天体画船位线,测者在天文圆之外误差e>0,天体反方向天文船位计算时偏离不超过: 30NM中天船位: 太阳高度与顶距名称相反ψ=Z+δ (Z :顶距,δ赤纬,同名相加异名相减,方向取大者) 太阳真高度:-6: 民用(民用晨昏蒙影:太阳视出没与-6间)-12: 航海用(航海晨昏蒙影:-6~-12)-18: 天文用(天文晨昏蒙影:-12~-18)测星定位最好时机: -3~-9(民用晨光始或昏影终)高度差法需修正: 高纬、高度高、东西向误差四边形:非等概率,小角度……..圆: 非等概率,作圆方便……..椭圆: 等概率,能反映方向两天体定位:∆A< 90°:船位系统误差的方向与随机误差的方向垂直A> 90°:船位系统误差的方向与随机误差的方向一致GPS无星历数据时定位:30MIN…….有…………………………:5MINGPS数据更新时间:2SECDIS断电后能自动重启时间:45S测深仪误差:深水:5M浅水:0.5M光栅海图与矢量海图精度:相同ENC必须采用WGS-84坐标系、默认安全等深线:30M改变SENC的更新称为:综合更新不改变………………………:非综合更新航线监控:XTD、转向角度、转回半径主显示设备:270*270备用………….:250*250ECDIS取代低质海图的条件:有备份配置THD误差:随动误差:0.5静态误差: 1.0动态误差: 1.5广泛:0.5英版海图共有光盘:11张海图显示需时:5SECS:非官方ECDIS:官方MSC 232: 性能标准IHO S-52: 显示规范(颜色与符号)IHO S-57:数据交换与传输IHO S-61: 光栅海图产品规范IHO S-63: 数据保护IEC 61174:性能测试二显三保四测七传输ECDIS必须连接:GPS、THD、SDMS(速度、距离)特征对象不包括:矩阵对象、矢量对象标准显示包括基础显示,基础显示是最少的基础显示(不可移除)→标准显示→所有其它显示紫色标:危险红色标:安全危险信息:红色安全信息:黄色斜体:精确高直体:精确低比例尺棒:1NM比例尺:10NM本船以比例船型显示:>6MM时ECDIS检测浅水区,不是浅水等深线ECDIS航迹保存:3个月ECDIS航行记录保存:12H……………………….自动保存:1MINBNWAS:(3-12MIN)→视觉(15S)→一级声响(15S)→二级(90S)→三级VDR:备用电源:24H记录:12H电磁计称仪是相对于水的相对计称仪是相对于水的可以测前进后退又可以测横向速度的计称仪:多普勒、声相关计称仪声相关计称仪V与s(前后换能器距离)成正比、与r(信号延迟)成反比既可以测航速、航程和水深的计程仪为声相关计程仪1371.在误差三角形较大时,经反复观测方位定位,始终存在大小和形状变化不定的船位误差三角形,则存在。
A.较大的偶然误差随机 B.较大的系统误差C.绘画误差 D.观测时刻不一致引起的误差参考答案:A1372.在误差三角形较大时,经反复观测,其大小和形状基本相同,则存在。
A.较大的偶然误差 B.观测时刻不一致引起的误差C.较大的系统误差 D.粗差如测得三条位置线均为等精度,各有等量同符号的系统误差时,其船位可能在误差三角形的。
A.内心 B.外心 C.A或B D.除A或B外的任意点参考答案:A在已判定误差三角形是由系统误差造成之后,采用每条方位变化相应角度重新作图,并将新、老三角形对应顶点相连,如果三连线相交成一小三角形,则该三角形是由于下列原因造成的。
A.系统误差未彻底消除 B.系统误差消除太大而变为反向C.较小的偶然误差 D.以上三者都可能参考答案:C若船位与物标的距离为15′,而在观测方位时有±1°的均方误差,则方位位置线的均方误差为。
15/57.9A.±0.′26 B.±0.′5 C.±1′ D.±1.′5参考答案:A15/57.9某轮通过某水道时,利用左岸仅有的两个方位夹角较小的物标,以两标距离定位,而不用两标方位定位,这是因为。
A.测距离比方位快B.船位均方误差椭圆的短轴分布在水道轴线的垂直方向上C.船位均方误差椭圆的长轴分布在水道轴线的垂直方向上D.两船位线夹角较小,均方误差圆也较小参考答案:B利用物标的初显距离和方位定位,观测船位精度差的主要原因是。
A.初显距离测定困难造成方位测定出现异时观测误差加大B.初显距离测定困难,同时误差大。
C.初显方位观测误差大D.位置线夹角不好参考答案:B用灯塔灯光初显或初隐定位属于。
A.方位定位 B.方位距离定位C.距离定位 D.移线定位参考答案:B在单物标方位距离定位中,如果观测偶然误差不变,物标距离增加一倍,船位偶然误差将。
A.增加一倍 B.减少一半 C.增加0.5倍 D.不变参考答案:A1426.在单物标方位距离定位中,如果观测系统误差不变,物标距离增加一倍,船位系统误差将。
A.增加一倍 B.减少一半 C.增加0.5倍 D.不变参考答案:A.当天体高度大于30°时,表列蒙气差的误差一般不超过。
A.0′.1 B.0′.5 C.1′ D.2′参考答案:A观测太阳高度的单一观测标准差为±0'.55,为了提高精度连续观测了3次,则观测太阳高度平均值的标准差为。
?????????A.±0'.18 B.±1'.65 C.±0'.40 D.±0'.32参考答案:D高度差法原理上的误差属于。
A.系统误差 B.粗差 C.随机误差 D.凑整误差参考答案:A2021.在求天文船位线的过程中所产生的误差属于。
A.系统误差 B.随机误差 C.粗差 D.A和B参考答案:D当船舶航行在海区,所测的天体的高度较时,应考虑修正高度差法原理上的误差。
A.低纬;低 B.高纬;高 C.中纬;低 D.中高纬;低参考答案:B在墨卡托海图上,用直线代替天文船位圆曲线所产生的误差称为。
A.天文船位线的方向误差 B.天文船位线的曲率误差C.截点的距离误差 D.天文船位线的随机误差参考答案:B在墨卡托海图上,用恒向线代替天体的大圆方位线所产生的误差称为。
A.天文船位线的方向误差 B.天文船位线的曲率误差C.截点的距离误差 D.天文船位线的随机误差参考答案:A在排除粗差的情况下,观测正横的天体所求得的一条天文船位线可用于。
A.定位B.转向C.判断船舶偏离航线的情况D.判断推算船位超前或落后于实际船位的情况参考答案:C在排除粗差的情况下,观测首尾向的天体所求得的一条天文船位线可用于。
A.定位B.转向C.判断船舶偏离航线的情况D.判断推算船位超前或落后于实际船位的情况参考答案:D。
