0.4KV变电所接地方式探讨
农村0.4KV低压线路整改重复接地探讨
农村0.4KV低压线路整改重复接地探讨摘要：文章分析了农村0.4kv低压线路零线断路的原因和零线断开后无重复接地的危险性，通过计算采用零线重复接地之后的降压数据，得出0.4kv电网中零线重复接地的必要性，最后客观的评价了重复接地的利弊。
关键词：农网整改重复接地0.4KVAbstract: the article analyses the rural 0.4 kv low voltage circuit breaker line and the reason of zero zero line no repeat of the broken ground risk, the zero line through calculation of the hypotensive data after repeated grounding, and concludes that the 0.4 kv power grid in zero line to repeat the necessity of the ground, and finally an objective evaluation of the repeated the pros and cons of the ground.Keywords: rural repeat grounding 0.4 KV rectification一、农村电网整改的意义随着我国农村人均经济收入的增长和电气化工程的突飞猛进，各种家用电器不断进入农村，以往的线型线路和架构规模已经不能适应生产力的发展。
1998年我国启动了第一轮大规模农网改造工程。
近年来，农村经济的快速发展和城镇化进程加快，特别是扩大内需、启动农村消费等一系列措施的实施，农村电力需求呈现快速增加的趋势。
新一轮农网整改已经拉开了序幕。
到目前为止，全国已安排农村电网建设与改造及无电地区电力建设投资4622亿元，解决了约3500万无电人口的基本用电问题，我国已建成世界最大的农村电网。

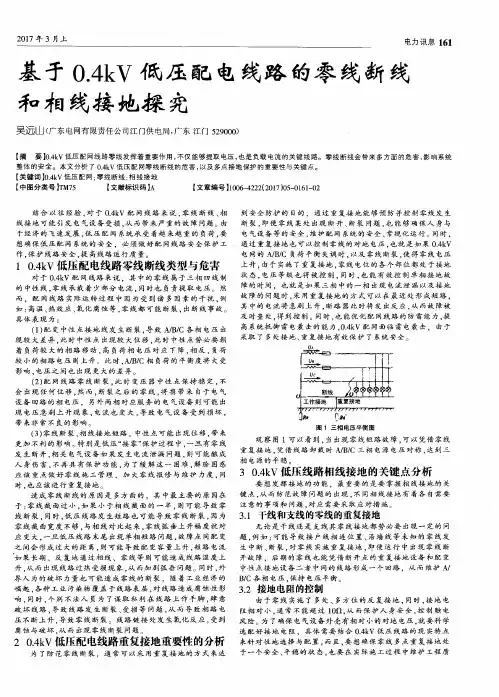

基于0.4kV低压配电线路的零线断线和相线接地探究
其 中的 电 流将 急剧 上 升 ， 断 路 器此 时将 发 出反 应 ， 从 而 故 障 被 及 时查处， 得 到 控 制 。同 时 ． 也 能优 化 配 网线路 的 防 雷 能 力 ， 提 高 系统 抵 御 雷 电袭 击 的 能 力 ． ０ ． ４ ｋ Ｖ配 网面 临 雷 电 袭 击 ． 由 于 采 取 了 多处 接 地 、 重复 接 地 有 效 保 护 了 系统 安 全 。
具体表现 为：
状态 ． 电压等级也将被 控制 。 同时 ， 也 能 有 效控 制 单 相 接 地 故 障 的 时 间 ．也就 是 如 果 三相 中的 一 相 出现 电 流 泄 漏 以 及接 地
故 障 的 问题 时 ． 采 用 重 复 接 地 的 方 式 可 以在 最 近 处 形 成 短 路 ，
通 过 重 复接 地 也 可 以控 制 零 线 的对 地 电压 ． 也就是如果 ０ ． ４ ｋ Ｖ
作， 保护线路安全 ， 提 高 线路 运行 质 量 。
电 网的 Ａ ／ Ｂ ／ Ｃ 负荷 平衡 失调 时 ， 以及 零 线 断裂 ， 使 得 零 线 电压 上升 ， 由 于 实施 了重 复 接 地 。 零 线 电 位 的 各 个 部 位 都 处 于接 地
想 确 保 低 压 配 网 系 统 的 安 全 ． 必 须 做 好 配 网 线 路 安 全 保 护 工
到 安 全 防 护 的 目的 ，通 过 重 复 接 地 能 够 预 防并 控 制 零 线 发 生
断裂 ， 即便 零 线 某 处 出现 断 开 、 断 裂问题 ． 也能够确保人 身与
电气 设 备 等 的 安 全 ， 维 护 配 网 系统 的 安全 、 常 规化 运行 。同时 ，
பைடு நூலகம்
１ Ｏ ． ４ ｋ Ｖ低压配 电线路 零线断线类型 与危害
农村0.4KV低压线路整改重复接地探讨
农村0.4KV低压线路整改重复接地探讨摘要:农村0.4KV低压线路重复接地是改造农村电网的一个重要举措，通过这一举措不仅可以有效提升电网的使用性能，最重要的是可以确保人们生命财产及电网设备的安全，尽管0.4KV低压线路重复接地会带来一些不良影响，然而，通过合理的整改，其所带来的好处远远超过弊端。
本文首先对0.4KV低压线路零线多点重复接地的概念以及整改农村0.4KV低压线路的重要意义进行了介绍，接着对0.4KV零线重复接地的弊端与好处进行了分析，最后对0.4KV低压线路零线多点重复接地应注意的问题进行了探讨，可供参考。
关键词:农村0.4KV低压线路；整改；重复接地电能是保障人们生活、生产正常开展的重要能源，在当前国民经济飞速发展的新形势下，人们对电能的需求量也呈逐年上升趋势，由于我国幅员辽阔，电网还未实现完全覆盖，这就导致目前国内还有一些地区的电网处在滞后状态，部分电网由于较为落后，已经无法满足当地的供电要求，特别是一些农村地区，从当前国内农村0.4KV低压线路的运行状况来看，线路的整改已成为农村电网整改的一项重要内容。
因此，对农村0.4KV低压线路整改重复接地进行研究具有极其重要的现实意义。
1.低压线路零线多点重复接地论述目前，国内0.4KV低压配电系统中变压器的中性点普遍采取的是中性点直接接地的运作形式，又称TN系统，此系统可实现电气设备与系统接地点的直接相连，按照IEC标准，根据保护线（PE线）与N线组合方式的不同，可将TN系统分为三种：一是TN-C-S系统，此系统中PE线与N线部分是合一的，局部有设置专门的保护线；二是TN-S系统，即三相五线制，在此系统中PE线与N线是相互独立的两根线；三是TN-C系统，即三相四线制，此系统中PE线与N线是合一的，称作PEN线[1]。
零线重复接地就是指在TN系统中，不仅应让变压器的中性点直接接地，而且还应利用金属导线将N线的一处或多处与接地装置相连。
不过，在TN-S系统中，由于PE线与N线是相互独立、相互绝缘的，而且是用PE线来连接用电设备外壳，所以，TN-S系统听重复接地是指对PE线重复接地，并非对N线重复接地。

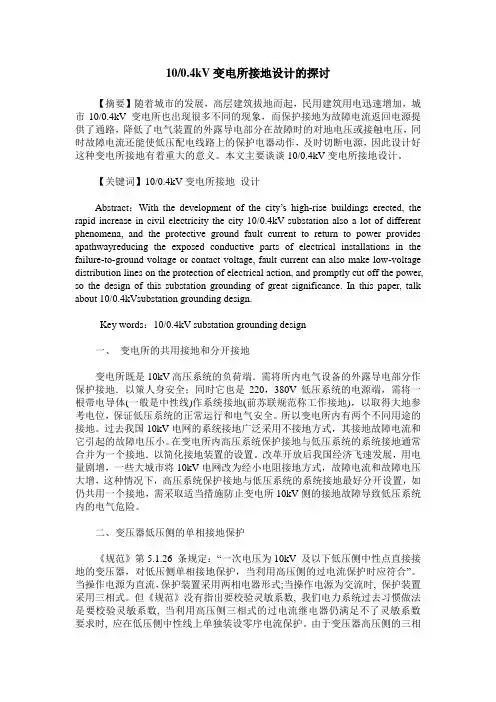

10／0.4kV变电所接地设计的探讨
10/0.4kV变电所接地设计的探讨【摘要】随着城市的发展，高层建筑拔地而起，民用建筑用电迅速增加，城市10/0.4kV 变电所也出现很多不同的现象，而保护接地为故障电流返回电源提供了通路，降低了电气装置的外露导电部分在故障时的对地电压或接触电压，同时故障电流还能使低压配电线路上的保护电器动作，及时切断电源，因此设计好这种变电所接地有着重大的意义。
本文主要谈谈10/0.4kV变电所接地设计。
【关键词】10/0.4kV变电所接地设计Abstract：With the development of the city’s high-rise buildings erected, the rapid increase in civil electricity the city 10/0.4kV substation also a lot of different phenomena, and the protective ground fault current to return to power provides apathwayreducing the exposed conductive parts of electrical installations in the failure-to-ground voltage or contact voltage, fault current can also make low-voltage distribution lines on the protection of electrical action, and promptly cut off the power, so the design of this substation grounding of great significance. In this paper, talk about 10/0.4kVsubstation grounding design.Key words：10/0.4kV substation grounding design一、变电所的共用接地和分开接地变电所既是10kV高压系统的负荷端．需将所内电气设备的外露导电部分作保护接地．以策人身安全；同时它也是220，380V低压系统的电源端，需将一根带电导体(一般是中性线)作系统接地(前苏联规范称工作接地)，以取得大地参考电位，保证低压系统的正常运行和电气安全。
基于 0.4kV线路接地故障处理措施探讨
基于 0.4kV线路接地故障处理措施探讨摘要：本文对0.4kV低压线路接地故障类型及特点进行分析，并从外力引起接地故障关键技术排查、负荷故障排查、瞬间故障排查、接地故障排查四方面，提出了0.4kV线路接地故障问题的处理措施。
关键词：0.4kV线路；接地故障；风力故障；措施0 前言随着社会的进步和时代的发展，电力系统的运营和管理获得不断的更新和进步，但是与此同时，复杂的线路规划和电力设备也对电力系统的安全性和稳定性提出更高的要求，因此预防线路接地故障的技术水平也必须得到相应的提升。
0.4kV 线路属于低压线路，一般应用于人口密集的住宅区，由于不同的用电客户对用电量的需求不同，因此电网承担的负荷也具有差异，再加上外界环境的影响，很容易发生线路故障。
1 0.4kV低压线路接地故障类型及特点1.1 0.4kV 线路接地故障类型在线路运行过程中，极容易出现接地故障问题，尤其是在 0.4kV 线路中，该项问题尤为常见，其中主要的故障类型包括瞬间故障、单项故障和多项故障。
但这些故障在发生过程中具有很强的相同点，几乎所有的电流泄露均可能导致地面之中产生大量的电能消耗。
1.1.1 瞬间故障0.4kV 线路瞬间接地主要表现为，在剩余电流动作断路器突然运转之后便不会再动。
此种情况下，如果负荷水平平稳，电流表的瞬间示数将会大幅提升。
长此以往，将会对整个线路运行产生不利影响。
1.1.2 单项故障单相接地故障下的低压试电笔测量基本不会出现电压示数，如果对低压发光型试电笔进行应用，也只会有微弱的闪光出现。
如果 0.4kV 线路之中未设置电流动作保护器，在单相接地故障发生后，线路短期内依然会处于正常的运转状态。
另外，整个线路中的剩余电流保护器也会退出运行，影响线路正常工作状态。
1.1.3 多项故障在多项接地故障发生时，主要是 0.4kV 线路出现两相或者是三相接地故障，最终出现短路情况，导致线路无法正常运转。
1.2 0.4kV 低压线路运行特点首先，该种线路的使用人数较多，由于电网使用程度不同，从而产生了不同程度的负荷，再加上设备的使用时间较长，进一步提升了线路的老化速度。
浅析TN电力系统零线多点重复接地的必要性
浅析TN电力系统零线多点重复接地的必要性1、低压线路零线多点重复接地的概念在我国0.4kV低压配电系统中，变压器的中性点广泛采用中性点直接接地的运行方式，亦称为TN系统。
TN系统的特点是电气设备的外露可导电部分直接与系统接地点相连，根据IEC标准按N线和保护线（PE线）的不同组合情况将TN系统分为以下三种：如图1所示。
图1 TN系统三种形式（1）TN-C系统：即三相四线制，在系统内中性线（零线N）和保护线（接地线PE）合一的，称为PEN线。
（2）TN-S系统：即三相五线制，在系统内中性线（零线N）和保护线（接地线PE）分开的，互为独立的两根线。
（3）TN-C-S系统：在全系统内中性线（零线N）和保护线（接地线PE）部分是合一的，局部采用专设的保护线。
零线重复接地就是在TN的系统中，除了在变压器处将其中性点直接接地外，还需将零线N的一处或多处用金属导线连接接地装置。
但需注意的是，在TN-S 系统中，即三相五线制中，因N线与PE 线是分开敷设，并且是相互绝缘的，同时与用电设备外壳相连接的是PE线而不是N线。
因此在TN-S 系统中重复接地不是对N线的重复接地，而是对PE线重复接地。
如果将PE线和N线共同接地，由于PE线与N线在重复接地处相接，重复接地点与配电变压器工作接地点之间的接线已无PE线和N线的区别，原由N线承担的中性线电流变为由N线和PE线共同承担，并有部分电流通过重复接地点分流。
这样重复接地点前侧已不存在PE线，只有由原PE线及N线并联共同组成的PEN线，原TN-S系统所具有的优点将丧失，所以不能将PE线和N线共同接地，而是将仅仅PE线重复接地。
2、TN系统零线多点重复接地的必要性TN系统中零线受电网运行中的热效应、机械效应、人为等各种因素影响均有发生断线的可能，其断线情况主要有以下几种：（1）若TN系统零线只有单点接地，一旦发生零线断线事故，系统负载端处于既不接零也不接地的无保护状态。
当电气设备漏电时，将给人身造成触电威胁。
变电所的系统接地和杂散电流_secret
变电所的系统接地和杂散电流
∙简介：变电所变压器中性点出线的系统接地如果设置不当, 其杂散电流可能引起电气火灾、地下金属部分被腐蚀、对信息技术设备的干扰、影响安装在配电盘内全面检测接地故障的电流互感器对“漏电火灾”报警的动作有效性等不良后果。
本文依据新版国际电工标准对变电所系统( 单电源TN系统、多电源 TN系统) 接地的设置和杂散电流的减小进行了简述。
∙关键字：系统接地,杂散电流,接地系统引出电磁干扰
,IEC60364-1新标准未提及变电所系统接地的具体连接位置。
但不得从这根连③只能在此处将此连接线和
所示。
它与图3在①、②、③、④诸处规定的防止杂散电流的要求都是。
0.4KV线路零线断线和相线接地的探讨
力 公 司的 一 个 指 标 。 为避 免 ０ ． ４ Ｋ Ｖ 线路 零 线 断 线 和相 线接 地 的发 生 ， 本 文做 了一 下探 讨 。
关键词： 零 线； 重复接地 ； 相线 ； 故障点 在城乡 ０ ． ４ ｋ Ｖ电力系统 中，因零线断线 和相线 接地而导致烧毁电器设备， 危及人身安全的事件时 有发生。随着我国国民经济的发展， 电气化工程突飞 猛进。 各种家用电器不断进入千家万户 。 “ 安全” 对我 们每个人来说， 尤为重要 。 这就要求供电部 门广 旦发 生故障要尽快进行处理 。 凭着多年的工作经验， 结合 有关理论知识，对低压配电线路零线断线和相线接 地故障探讨如下： １零 线 断线 危 害及 重 复接 地 １ ． １零线断线后对电器设备和人身安全的危 害 ０ ． ４ ｋ Ｖ电网中的零线，是三相 四线制 的中性线，
・
６ ０・
科技 论坛
０ ． ４ ＫＶ 线路 零线 断线和相线接地 的探讨
魏 彬 袁伟东
（ 黑龙 江省 红 兴 隆 电业 局 ， 黑龙 江 友 谊 １ ５ ５ ８ １ １ ）
摘
要： ０ ．４ ｋ ｖ电力 系统中， 零线断线和相线接地 而导致安全 的事件有 时发 生， 供 电可 靠率和电压合 格率是 国网公 司考核各地 方电
而 其 它 区域 电压 在 ８ ０ — ９ Ｏ伏 以 下 ， 需 要 说 明 的是 ， 在 测 量 时 对 一 般 １ ， ２重复接地有如下安全作用： （ １ １可 以防止或减轻零线断线 的危 上 ， 接地针的接地电阻对所测得电压的影响很小同 一地点用两 害。当某一处零线断线后， 有 了重复接地之后， 烧毁设备， 危及人身的事 土质来说， 电压只有 ０ ． ５ Ｖ左右差值 。（ ３ ） 压降 故就不会发生， 仍可正常供 电。（ ２ ） 可以降低零线的对地电压。当 ０ ． ４ ｋ Ｖ 根接地针测量与用一根接地针测量， 当 ｘ相接地后， 通过大地与 中性 电网三相负荷不平衡或零线断线时， 造成零线电压升高， “ 接零” 保护 的 差 比较法。把大地作为一个导体看待， 产生电流， 故障点 到中性接地点之间产生电位差， 电位差 设备外壳带电， 有 了重复接地， 零线电位通过多处接地， 电压不会升高。 线构成 回路， ２ ０ Ｖ ，此时在变压器及用户中性线接地处就会有等势线 ｆ ３ ） 可 以缩短 ０ ． ４ ｋ Ｖ电网单相接地故障时间。当 ０ ． ４ ｋ Ｖ电网某一相漏电 为相电压 即 ２ 如图 １ 。 图中 Ａ点为 ｘ相接地故障点， Ｂ点为变台中性线接地点， 或接地时， 通过重复接地， 就近构成短路， 电流增大 ’ ／ Ｊ 、 型断路器跳闸， 故 产生。 可以看出等势线近似于 以 Ａ Ｂ线段垂直平分线 为对称轴 的双 曲线分 障排除。ｆ ４ ） 可 以改善 ０ ． ４ ｋ Ｖ电网的防雷性能。当 ０ ． ４ ｋ Ｖ电网遭受雷击 布。 我们可用一根 １ ０米左右的导线与一根接地针， 测量 以 Ｂ点为中心， 时， 雷电将通过多处重复接地点引人大地 。 以ｌ ０ 米导线 为半径 圆上各点的电压。由于以 Ｂ点为中心的圆不是等 ２ 相 线接 地 的探 讨 所以电压不相等。从图中看 出圆中心与电压最高点连线指 向 Ａ 低压配电线路 Ｔ Ｎ — Ｃ运行方式为： 变压器侧 中性点接地， 低压系统 势线， 即故障点 。相反电压较低点与园心点连线背向故障点， 在实际应用 可导外露的用电设备采用保护 中性线 与保护线相接， 并重复接地 。在 点， 一般情况下， 以 １ Ｏ Ｍ 为半 径 ， 电压 城镇和农村大多数采用此方式 。当相线发生接地时， 相线 就会通过大 中我 们 测 量 几个 方 位 即可 进行 比较 ， ０ 伏左右， 这样就可以判断出接点大致方向。㈥如果采用以 地和变压器中性点构成 回路， 造成 电流泄漏入地， 损耗电能， 接地点附 差可达到 １ 那么我们只能对线路进行分段送 电。即打 近的用户电压降低， 不能正常用 电。接地处形成大地电位与中性保护 上办法均不能查到故障点， 进行送 电， 如果接地现象消失 即可判 断此分支 线 电位差， 靠近接地处的人畜会形 成跨步 电压， 易造成伤亡事故， 若用 开某分支线路过引接线， 线有故障。并进一步打开下一级分支进行选线， 直到找到故障。 电设备没有可靠接地， 也会造成人身感电。
一种新型0.4kV接地线的研究与应用
一种新型0.4kV 接地线的研究与应用黄成发（广东电网有限责任公司江门供电局，广东江门529000）摘要：目前使用的0.4kV 接地线由于低压配电柜空间限制，在操作过程中容易出现无法安装或安装困难等情况，同时由于与相邻带电间隔不足容易发生触电风险。
基于上述问题，提出了研制一种新型0.4kV 接地线，能在低压配电柜操作空间条件限制的情况下进行接地操作，使接地操作更加快捷和安全，提高了接地工作的效率。
关键词：0.4kV 接地线；快速接地装置；压紧0引言0.4kV 接地线是低压配网运行维护人员最常用的工器具之一，主要用于低压线路电气设备停电检修时，将低压开关出线端保护接地，保护工作人员免受检修线路中感应电压或者突然来电的伤害，以保障现场工作人员的人身安全。
1项目背景当低压线路需要检修时，配电运行维护人员需要对检修开关进行接地保护操作，但此时同一配电柜中的相邻其他开关是带电状态。
低压配电柜中相邻低压出线开关间距很小，而目前使用的0.4kV 接地线体积很大，由于空间狭小的限制，很难保证接地操作时与相邻带电出线开关的安全距离，容易触碰带电间隔而造成对设备甚至人身的伤害。
为了解决上述问题，本文提出研制一种新型0.4kV 接地线，能在低压配电柜操作空间条件限制的情况下进行接地操作，使接地操作更加快捷和安全，提高了接地工作的效率。
2项目技术方案及实施2.1项目技术方案基于上述问题，本文提出了一种新型0.4kV 接地线的技术方案：设计一个新型接地线专用的快速接线装置，包括了接地铜柱、接地线耳、压紧铜环、导向外壳和快接装置等部件。
该快速接线装置可利用绝缘操作棒进行拧紧和松开操作。
拧紧接地线后，可使接线装置和绝缘操作棒快速分离，不影响配电箱门的关闭。
2.2项目具体实施如图1所示，新型0.4kV 接地线包括接地铜柱6、接地线耳5、压紧铜环4、弹簧3、导向外壳2、快接装置1。
（1）接地线耳5、导向外壳2和快接装置1中间均有孔，压紧铜环4与弹簧3接触，压紧铜环4与弹簧3均设于导向外壳2内，快接装置1压在导向外壳2的一端，弹簧3与快接装置1接触。
0.4kV低压线路接地故障的排查对策研究
0.4kV低压线路接地故障的排查对策研究摘要：在信息化时代下，市场上涌现出了越来越多的电器设备。
这些电器设备的正常运行，对于电力线路的性能质量要求也越来越高。
为了满足家庭用电需求、工业或农业的生产需求，必须要对线路故障进行快速的查找、分析与处理解决。
基于此，本文重点针对0.4kv低压线路接地故障的排查对策进行了详细的分析，以供参考。
关键词：0.4kv；低压线路；接地故障；排查电力资源是一种维持社会经济稳定发展的基础能源。
电力系统能否维持在正常运行状态，直接影响着人们的日常生活与生产。
0.4kv低压线路是电力系统的主要组成部分之一，具有安全系数高、可靠性有保证等优势。
但是，如果0.4kv 低压线路出现运行故障，整个电力系统的稳定运行都会受到加大的影响。
加大0.4kv低压线路接地故障的排查，具有十分重要的意义。
一、0.4kv低压线路的特点目前，0.4kv低压线路在我国农村地区的应用非常广泛，先对电能进行降压处理，然后再将其输送至用户端，与传统的电能传输相比，更具安全性、经济性与实用性。
但是，受到养护工作不及时、线路老化等因素的影响，0.4kv低压线路的运行过程中很容易出现各种各样的问题。
另外，0.4kv低压线路在农村电网中的应用，以TT形式为主[1]。
这种形式表现出了线路过长、绝缘处理不完善、线路分支容易受到用户端影响等缺点。
用户数量越多，受到的影响就越大。
0.4kv低压线路故障的出现，有可能会使用户端正在运行的家用电器遭到损坏，甚至引起大面积停电现象，对居民的正常生活以及商业活动的正常开展产生不利影响。
二、0.4kv低压线路接地故障的出现原因（一）外力破坏某些0.4kv低压线路的架设时间非常早。
在0.4kv低压线路覆盖区域，农村居民房屋的持续改造，提高了对0.4kv低压线路的架设要求。
这样一来，之前架设的0.4kv低压线路就很难满足新型建筑物的使用要求，并出现线路与建筑物之间距离不符合安全建设标准、线路位于居民聚集区域、居民小区入口处没有设置限高警示标示牌等问题。
0.4kV低压线路接地故障的排查与研究
0.4kV低压线路接地故障的排查与研究发布时间：2021-07-09T11:46:38.510Z 来源：《中国电业》2021年8期作者：倪浩彬[导读] 伴随人们生活水平的提高，人们日常生活中的用电越来越重要，但是随着用电需求的增加，出现了电压过负荷、过流、不稳定和短路等问题。
倪浩彬国网重庆市电力公司长寿供电分公司，重庆400000摘要：伴随人们生活水平的提高，人们日常生活中的用电越来越重要，但是随着用电需求的增加，出现了电压过负荷、过流、不稳定和短路等问题。
因此，所有电力公司的共同目标是尽快恢复用户供电并减少停电，排查和解决故障对于提高电路应用效率非常重要。
本文主要分析和研究0.4kV低压线路上可能出现的故障，以提高维护故障检测的准确性。
减少人员维护处理时间，提高专业水平人员技能和高质量的服务水平使电网工作更加高效。
关键词：0.4kV低压线路；接地故障；排查与研究伴随时代的发展，各种各样的家用电器被引入到人们生活的各个方面，以丰富人们的生活质量，对配电系统的需求也在增加。
对于当今社会，电力供应问题不仅影响居民的日常生活，而且更重要的是，它影响到各种产业乃至社会经济的正常发展。
因此，在本文中，我们使用了0.4kV低压线路，列出了可能造成的故障发生并分析如何排查它们，对未来排查障碍将非常有帮助。
当然，本文分析的障碍需要引起相关电力部门的重视，不断进步与发展，弥补自身的不足，提高供电质量和故障排查效率。
一、0.4kV 低压线路所具有的特点首先，用户数量非常大。
通常，低压地区的用户是居住区，一些使用的用户可以在一个线路对数百个不同的用户使用电网，因此，不同线路产生的负载变化很大，这导致分散不均。
另外，许多设备已经使用了很长时间，并且线路随着时间的流逝而迅速劣化，从而导致严重的现象。
其次，配电方式的采用还不完善。
当前，用于0.4kV低压线路的大多数模式是“ TT模式”。
这种模式的缺点是线路长，绝缘不完全，线路分支受到用户影响，数量非常大，特别容易受到外部环境干扰。
结合实例论述10／0.4KV变配电TN—s接地系统
结合实例论述10／0.4KV变配电TN—s接地系统【摘要】配电系统设计在电力行业中有一定的重要性，如何正确设置配电所的接地是保证电力系统安全运行的重要性，本文结合实例对TN-s接地系统的分析，论述了10/0.4KV变配电所接地系统及接地平面图的设计，仅供参考。
【关键词】变配电所接地10/0.4KV变配电所接地选择；TN—s接地1.低压变配电所接地系统图1.1一般低压变配电所内仅设有一台变压器时接地系统图在变配电所内设置总等电位联结（main equipotential bonding，简称MEB）端子箱。
TN—S系统中，变压器低压侧中性线（N线）用绝缘线至MEB，在低压柜内PE线与N线不相连，低压柜内的PE线直接与MEB相连。
N线与低压柜内的PE线的截面根据变压器的容量选择，而MEB至接地体、PE线与接地体多处相连，以保证接地系统的可靠性。
变配电所接地线可采用-40×4镀锌扁钢f或铜母排等），绕变配电所室内一周设置。
1.2低压变配电所内设有两台变压器时接地系统图在变配电所内设置总等电位MEB端子箱，系统图画法：在低压柜内PE线与N线不相连，低压柜内的PE 线直接与MEB相连。
N线与低压柜内的PE线的截面根据变压器的容量选择.而MEB至接地体、PE线与接地体多处相连，以保证接地系统的可靠性。
1.3在低压变配电所内一般设有多台变压器时接地系统图当一个变配电所内设置多台变压器时，通常变配电所面积较大，在设置时可在适当位置几处MEB 箱多设，以方便各变压器组的N线能就近接线。
2. 10/0·4KV变配电所接地平面图的画法根据《交流电气装置的接地》DL/T621—1997第6.2.1条相关规定：对10/0·4KV低压变配电所，当采用建筑物的基础作接地极且接地电阻又满足规定值时，一般可以不另设人工接地。
本文根据两种方面的情况分析接地平面图的画法：一方面是变配电所建在建筑物内，具体做法：将该工程防雷接地、变压器中性点接地、电气设备的保护接地及弱电机房等的接地共用同一接地装置，就是变配电所不单设接地装置，而多方面的设置，这样一般应用在民用建筑设计中比较多，而另方面是变配电所单独设置于供电用户之外，需按规范要求单独设置接地装置。
0.4kV变电站系统接地与保护接地的探讨
10/0.4kV变电站系统接地与保护接地的探讨10/0.4kV变电站系统接地与保护接地的探讨摘要：分析10/0.4kV变电站单相接地故障引发的危害，指出单相接地故障容易造成设备绝缘损坏与电击事故的发生，介绍减小10/0.4kV变电站相接地故障引发危害的几点措施。
关键词：变电站系统接地保护接地单相接地等电位联结10/0.4kV变电站的接地分为电源中性点接地与电气设备外露导电部分接地。
前者称为系统接地或功能性接地，后者称为保护接地。
系统接地给配电系统提供了一个参考单位；降低了系统对地绝缘的要求；在高压线路发生接地故障时，可构成高压线路故障电流通过大地返回高压电源的通路，使高压侧继电保护可靠动作，将故障切除。
当低压配电线路发生接地故障时，保护接地为故障电流返回电源提供了通路，降低了电气装置的外露可导电部分在故障时的对地电压或接触电压，同时故障电流还能使低压配电线路上的保护电器动作，及时切断电源。
110kV系统发生单相接地故障造成危害的原因为了提高供电的可靠性，我国10kV供电系统目前还采用电源中性点不接地的运行方式。
由于供电电源中性点不接地，正常运行时三相对地电容电流基本平衡，三相对地电压为相电压。
发生单相接地故障时，接地相对地电压等于零。
发生单相接地故障时，接地相对地电压等于零，未接地两相对地电压升高为线电压，接地故障电流等于未接地两相对地电容电流的向量和。
10/0.4kV变电站变压器与高压开关柜等电气设备外露导电部分都需要进行保护接地。
接地故障电容电流从故障点经大地由线路流向电源时，会使保护接地线上的对地电压升高。
由于10kV供电系统电源中性点不接地，发生单相接地故障时，系统的接地故障电容电流都要经过接地故障点流向电源。
10/0.4kV变电站接地电阻规定为4Ω，如果单相接地故障电容电流等于10A，保护接地线上的对地电压就升高到40V；如果单相接地故障电流大于10A，保护接地线上的对地电压就会升高，若超过安全电压将会威胁到人身安全。
浅析10／0.4kV变电所接地设计存在的问题
浅析10／0.4kV变电所接地设计存在的问题【摘要】随着我国经济的突飞发展，民用建筑用电的不断增多，城市10/0.4kV 变电所存在不同现象问题，保护接地故障电流返回电流提供通路，有效降低电气装置外露导电在股占时的对地电压，同时能降低配电线路的保护作用，变电所接地设计有着很大的意义，本文主要分析了10/0.4kv变电所接地设计的不合理性，并提出相对合理的设计，仅供参考。
【关键词】10/0.4kV；变电所接地设计引言10/0.4kV变电所的接地分为电源中性点接地（系统接地）与电气设备外露导电部分接地（功能性接地）。
系统接地给配电系统提供了一个参考电位，降低了系统对地绝缘的要求；保证配电系统的正常运行和电气安全。
当低压配电线路发生接地故障时。
保护接地为故障电流返回电源提供了通路，降低了电气装置的外露导电部分在故障时的对地电压或接触电压，同时故障电流还能使低压配电线路上的保护电器动作，及时切断电源。
本文谈了10/0.4kv接地设计的不合理性，并提出相对合理的接地方式。
1.变电所接地电流分析法变电所的接地，一般采用电流路径分析法来研究接地的合理性。
下面图从正常工作时电流路径和发生接地故障时电流路径两个方面来分析，见图1和图2。
1.1 变电所接地正常运行时变电所接地正常运行时相线电流从变压器（电流端）流向负载，中性线电流（包括三相不平衡负荷电流和零序谐波电流）从负载流向变压器中性点。
中性线电流在流回变压器中性点的过程中，不应流经接地导体，以免产生分散电流和不良后果。
1.2 发生接地故障时发生接地故障时（相线对PE线或外漏可导电部分单相短路），故障电流从相线经接地故障点，引起的故障电压小，沿PE线返回变压器中性点此故障电流应满足过流保护电器动作要求。
在变电所内高压系统保护接地与低压系统的系统接地通常合并为一个接地，以简化接地装置的设置。
随着我国经济飞速发展，用电量剧增，一些大城市将10kV 电网改为经小电阻接地方式，故障电流和故障电压大增，这种情况下，高压系统保护接地与低压系统的系统接地最好分开设置，如仍共用一个接地，需采取适当措施防止变电所10kV 侧的接地故障导致低压系统内的电气危险。
0.4kV变电所设计中存在的问题及对策
0.4kV变电所设计中存在的问题及对策摘要：在社会飞速发展的大背景下，城市经济的发展速度越来越快，人们经济水平在不断提升的同时，对于生活质量的要求也越来越高。
因此，传统的供电设计已经逐渐无法满足社会发展的需要。
在供电企业电力设施中，在0.4kV变电所是其非常重要的组成部分，其设计水平的高低对供电稳定性有着很大影响。
所以，在今后的发展期间，一定要加大对0.4kV变电所设计的重视，采用合理的方式，有针对性的解决设计中存在的问题，提升设计质量。
关键词：0.4kV变电所设计；存在的问题；对策在供电企业实际的发展过程中，0.4kV变电所的安全性以及稳定性对其具有很大的意义和作用。
因此，企业对于0.4kV变电所设计的重视程度也比较高。
但是，在实际的设计期间，由于受到一些的主观因素以及客观因素的影响和干扰，使得0.4kV变电所设计存在了很多问题，对企业供电稳定性造成了很大的影响。
对此，相关人员在设计中，应该对问题的进行合理分析，找到问题成因，然后制定科学的解决对策，保证可以最大程度的降低问题发生几率。
一、0.4kV变电所设计中存在的问题分析（一）0.4kV变电所设计不规范现阶段，虽然供电企业已经逐渐意识到了0.4kV变电所设计的重要性和作用，并积极的应用先进方式和手段进行设计，保证设计的水平和效果可以得到全面提升。
但是，由于传统观念在我国沿用的时间比较长，所以在实际的0.4kV变电所设计期间，还存在着很多的问题，而0.4kV变电所设计不规范就是其中比较常见的问题之一。
比如：建筑设计方面存在问题。
在实际的发展过程中，国家对于高层建筑的自动灭火系统和应急照明用电都有明确的规定和标准，在设计期间，一类高层建筑负荷、二类高层建筑负荷一定要应用双电源和双回路供电，并且在末端设置自动切换装置。
但是，由于一些人为等因素的干扰，使得在实际的设计阶段，很多设计人员都采用了单电源和单回路供电，而这种情况的出现，不仅导致整个建筑在拉闸的过程中，出现消防系统不上电的情况，让消防系统无法起到一定的消防作用，还会对人们的生命安全造成很大影响。
10／0.4KV变电所接地设计的探讨
Ｋｅ ｒ ｓ １ ／ ４ Ｖ ｕ ｓａｉｎ ｔａ ｓｏ ｅ ；ｓ ｓｅ ｇ ｏ ｎ ｉ ｇ；ｐ ｏ ｅ ｔ ｅｇ ｏ ｎ ｉ ｇ；ｓｒ ｙ ｃ ｒｅ ｔ ｙｗｏ ｄ ￣ ０ ０．ｋ ｓ ｂ ｔ ｔ ｎ ｆ ｒ ｒ ｙ ｔｍ ｒ ｕ ｄ ｎ ｏ ｒ ｍ ｒ ｔｃｉ ｒ ｕ ｄ ｎ ｖ ｔａ ｕ ｎ ；
技 术 与 应 用
１ ／．ｌ 变 电所接 地设计 的探 讨 ００４
棣 勇
（ 山东齐鲁 石化工程 有 限公 司， 山东 淄博 ２ ５０ ） ５４ ０
摘要 采用 电流路径 分析 法探 讨 实际工程 中１／． Ｖ变 电所 变压 器 中性 点处就地接地 的不 合理 ０ ４ ０ｋ 性 。并总结 出较为合理 的接地方 式。 关键 词：１／． Ｖ变 电所；系统接地 ；保 护接地；杂散 电流 ；接地故 障 ００ ｋ ４
和 图２ 。
性接地 ，后者称为保护接地 。系统接地给配 电系统提
供 了一个参考 电位 ，降低了系统对 地绝缘 的要求 ；保 证配 电系统 的正常运行和 电气安全 。当低压配 电线路 发生接地故障 时。保护接地为故障 电流返 回电源提供 了通路 ，降低 了电气装置的外露导 电部分在 故障 时的 对地 电压或接触 电压 ，同时故障 电流还能使低压配 电 线路上 的保护 电器动作 ，及时切断 电源 。 目前实 际工程 中，１／． Ｖ 电所 变压器 中性 点 ００ ｋ 变 ４ 接地 多参照《 建筑 电气工程施 工质量验收规 范》 执行 ，
ｌ 接 地分 析方法
关于 变 电所 的接地 ，通常 采用 电流路 径分析 法
ｌ
８ 嘲ｌ蓉谍 ２１ 年 ２ ２ｌ ｜ ｌ ０１ 第１ 期
浅谈0.4kV线路接地故障
杆 架 没 广 播 、 话 、 视 信 号 等 弱 电 电 电
管 理 措 施 （ ） 定 期 开 展 Ｏ４ｋ 线 路 巡 视 １ ． Ｖ 检查 ． 接地 故 障进行排查 。 对 （ ２） 结 合 每 年 开 展 的 春 季 、 ■ “
（ 拉 线 未 装 设 绝 缘 子 ， 晃 拉 线 路 ， 户 线 与其 他 线 路 分 开 敷 设 。 ５） 摇 接 线 或 其 他 闲 素 造 成 裸 导 线 碰 触 托 ４２ ．
１ Ｏ． Ｖ 线 路 接 地 故 障 ４ｋ
接 地 是 ０４ｋ 线 路 常 见 的 一 ． Ｖ 一种 能 烧 毁 配 电 变 器 。
故 障 ， 要 有 瞬 间 接 地 、 相 接 地 和 ３ ０ ４ ｋ 线 路 接 地 故 障 的 原 因 主 单 ． Ｖ
多 相 接 地 ， 其 巾 以 瞬 间 接 地 和 单 相 ３ １ 线 路 质 量 存 在 隐 患 ．
０４ｋ 线 路 瞬 问 接 地 的 表 现 为 损 等 ， 起 放 电 接 地 。 ． Ｖ 引 仪 装 空 气 断 路 器 则 断 路 器 不 动 作 ） 质 量 不 合 格 或 超 载 运 行 。 ， 试 送 后 成 功 ， 不 再 动 作 在 负 倚 平 并 稳 情 况 下 ， 监 测 电 流 表 突 然 瞬 问 示电流 增大 。 征是 用低 ， 试 电 笔 测 量 接 地 棚 线 时 ３ ２ ．
安 全 距 离 不 够 ，接 户 线 接 头 处 婵 不 装 ，
（ ） ． Ｖ 电 力 线 路 不 允 许 同 ８ ０４ ｋ （ 违规使 用地 爬线 。 ４）
０ ４ ｋ 多 丰Ｉ 地 故 障 即 两 相 接 规 范 或 绝 缘 层 老 化 而 接 触 墙 体 ， ． Ｖ ｝ 接
《 村 电ｉ ｝ ０ ０年 第 ｌ 农 ｉ ２１ ２期
浅析0.4kv低压线路零线点重复接地要点
浅析0.4kv低压线路零线点重复接地要点摘要: 本文将结合低压线路管理工作,分析0.4kV低压线路零线多点重复接地的必要性。
关键词:低压线路;零线;Abstract: This paper will combine the management of low voltage line, analyze the necessity of repeated grounding of 0.4kV Low Line zero line.Key Words: low voltage lines; zero line;1零线重复接地零线重复接地是指380/220V中性点直接接地的低压线路中,除配电变压器中性点接地之外,低压架空线的干线和分支线终端零线重复接地,线路长度超过1km 再将零线重复接地。
在低压线路中,0.4kV电网中的零线,一方面既是提取电压的必要条件,另一方面还是负载电流的重要通路。
工作接地、保护接零线网以及重复接地所构成的保护接零系统,三者缺一不可。
由上可知,0.4kV低压线路采用零线多点接地能够实现对低压配电设备及电力用户设备的安全保护升级,减少供电企业因低压线路缺零而造成电力用户设备的烧毁的经济赔付,是较为理想的低压线路管理方法。
20.4kV低压线路零线多点重复接地的必要性零线重复接地不仅可以避免低压线路零线断裂的后果,而且对于导线的沿墙线、进户线连接处发生问题时,还可以保证相电压的正常。
2.1保障人身安全的需要在0.4kV电网中,当某一处零线断线后,在断线后的电网中保护接零的电气设备金属外壳上出现电压,有了重复接地之后,烧毁设备和危及人身的事故就不会发生,并仍可正常供电。
如图1所示,当零线断线并有一相产生故障时,设备的外壳电压与相电压相接近,这就给人体触电造成潜在的较大隐患。
如图2所示,在发生与图1中相同的故障时,短路的电流,Id=Uφ(Rd+R′d),Rd、R′d分别是发生短路时的接地电阻与重复接地电阻。
分析0.4kV线路接地故障
分析0.4kV线路接地故障摘要：现阶段，随着社会的发展，我国的科学技术的发展也突飞猛进。
电力系统的运营和管理获得不断的更新和进步，但是与此同时，复杂的线路规划和电力设备也对电力系统的安全性和稳定性提出更高的要求，因此预防线路接地故障的技术水平也必须得到相应的提升。
0.4kV线路属于低压线路，一般应用于人口密集的住宅区，由于不同的用电客户对用电量的需求不同，因此电网承担的负荷也具有差异，再加上外界环境的影响，很容易发生线路故障。
关键词：0.4kV；线路；接地故障电力系统是社会经济发展的主要部分，电力系统的运行稳定和安全，对人们的生活具有深远的影响。
0.4Vk低压线路是电力系统中的重要组部分，但是，由于线路的老化、外力破坏或是负荷过大等原因，都可能会导致0.4Vk低压线路出现故障，影响电力系统的稳定。
以下本文就0.4Vk低压线路的接地故障展开探讨，并详细的对接地故障的查找进行阐述和分析，旨在为相关技术人员提供参考，促使0.4Vk低压线路接地故障能够及时有效的得到处置，保障线路的稳定运行，规避安全隐患，提高电力系统的运行质量，提升电力用户的满意度，实现电力企业的效益与价值。
10.4kV低压线路所具有的特点（1）用户数量极多。
低压区一般的用户都是住宅区，有的一个线路使用的用户甚至可以达到几百家，用户对电网的使用不同，会使不同线路产生的负荷程度上有很大的不同，导致分配不均，再加上很多设备使用时间较长，线路老化的速度快、现象重。
（2）配电模式的采用不够完善。
目前，0.4kV低压线路大多采用的模式是“TT形式”，这种模式的缺点是线路长，绝缘处理不完善，并且线路的分支受到用户的影响，数量变得很大，特别容易就会受到干扰，干扰大多数来自于外界的环境。
（3）线路质量不够牢固。
很多低压线路在构建的时候质量较差，很多线路上包裹的绝缘胶皮产生了磨损，极易导致低压线路产生接地故障。
20.4kV低压线路接地故障的类型及分析2.1因为外力的原因产生的故障一般情况下，0.4kV的低压线路都是应用在居民聚集地的，线路靠近道路边并且道路狭窄，高度较低，一旦有大型的、较高的车辆经过，很有可能对线路产生外力的破坏，导致线路发生故障，影响电网的使用，这种故障的解决办法是在线路附近设置标志牌，来警示过往车辆不要超过电路的高度并加大巡逻力度，发现超标车辆及时进行提醒并制止，在条件允许的前提下将线路的高度进行提升，方便大型车辆的通过。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10/0.4KV变电所接地方式探讨
10/0.4KV变电所的接地，变压器中性线套管出线应在何处接地，不同的规范标准有多种不同的接地方式。
根据民用建筑电气设计与施工防雷接地03D501（08D800-8）图集，TN-S、TN-C、TN-C-S 系统变压器中性线（PNE）的接地安装方式均为自变压器套管处采用电缆穿保护管敷设接至变压器室接地端子板上（即变压器处直接接地）。
同时在低压配电柜内对TN-C方式的PEN 母排、PN-C-S方式的PN母排又进行了接地，可谓是两处接地。
韩老师推荐TN-S方式单台变压器较为合理的接线方式为图7、图8所示。
根据上述两图的接地方式，增加了变压器外壳至低压配电柜PE母排的这段导体。
（原文：连接变压器外壳至低压配电柜PE母排的这段导体为变压器的保护接地导体，在变压器本身发生接地故障时，该段导体会流过故障电流，因此要求其截面不应小于低压开关柜PE母排截面）。
图7变压器外壳与中性线套管出线直接在变压器室接地，图8则在低压配电柜内接地，均为一处接地。
上述接地方式与众多文章介绍中认为低压配电柜与变压器之间的联接采取五线制是没有必要相违背。
变压器外壳与PE母排相连接介决了变压器低压侧绕组发生对外壳短路时，接地故障电流以最短路径返回变压器中性点问题。
缺憾是增加了变压器至低压配电室一段PE 母排。
按照国际电工IEC/60364标准的规定，一建筑物内的PEN线因含有通过三相不平衡电流的中性线，只能在建筑物内作一点接地。
如果多点接地，部分中性线电流将通过其它并联通路返回电源，此部分被称为杂散电流可能导致电气火灾，设备干扰等不良后果。
并规定不允许在变压器处直接接地，只允许在变电所低压配电柜内进行接地。
下图为众多老师、专家所认可推荐的在同一电源可引出TN-S、TN-C、TN-C-S、TT系统的接地方式：
该方式按IEC国际标准，PEN线在变电所低压配电柜内进行接地。
变压器外壳则采取直接接地，未与变压器中性点PEN母排直接相连接。
本人认为：当变压器低压侧绕组发生对外壳短路时，接地故障电流流经连接变压器外壳的接地引上线（镀锌扁铁）—接地系统干线—PE—PEN—变压器中性点。
接地故障电流也将流经接地系统干线（包括引上线）。
产生杂散电流。
本人所在地区变配电所（TN-C、TN- S系统）安装中普遍采取接地方式见下图；
TN -S系统如下
即在变压器中性线套管出线至低压配电柜PEN母排（同规格母排）上，在变压器室先与接地干线引上线（40×4镀锌扁铁）相连接，PEN母排并与变压器外壳接地端子相连接（40×4铜排或镀锌扁铁）。
变压器外壳接地端子同时与接地干线引上线相连接，在低压配电柜内PEN（PE）母排与接地干线连接。
PEN线或（PEN线与PE线）应该说是将变压器中性点出线既在变压器处直接接地，又在低压配电柜内接地，明显违反IEC/60314国际标准。
但当变压器低压侧绕组发生对外壳短路时，接地故障电流可以最短路径返回变压器中性点。
杂散电流途径应是外壳经接地干线系统流经变压器中性线套管出线及低压配电柜内PEN线返回变压器中性点。
上述为本人从书籍、论文及实际工作所接触的几种比较典型的变配电所接地方式，以及本人的浅薄认识，特予以发表，希望同行积极参与评述指正，并推荐。
