房屋建筑学基础与地下室详解
房屋建筑学第五章 基础
4
㈠、按所用材料及受力特点分类 1、刚性基础——受刚性角限制的基础，均采用 刚性材料建造 ● 刚性材料——指砖、石、混凝土等抗压极限 强度高，而抗拉、抗剪极限强 度低的材料 ● 大放脚——当上部荷载较大时，增大基础的 基底宽度，以台阶等形状逐渐扩 大传力面积，这个逐渐扩大的台 阶即大放脚
5
●
图5-6 井格基础
13
4、片筏基础（筏式基础） 将柱下基础连成一片，成为片筏基础 分为：平板式、梁板式
● ●
钢砼梁 钢砼板 平面 图5-8 片筏基础
14
片筏基础（满堂基础） 片筏基础（满堂基础）
15
5、桩基础 将上部较大的荷载传至深层较为坚硬 的地基中去 形式多样，桩承台 适用：高层建筑或土质不好的情况下
大放脚 垫层 平面
图5-4 条形基础
9
墙下条基素砼垫层
10
混合结构墙下条基
11
2、单独基础（柱式基础） 采用框架结构承重时，基础做成独立的方形或 矩形等形式，称为～ 杯形基础——柱子采用预制构件，插入并嵌固 在基础预留的杯口内，称为～
● ●
单独基础、 图5-5 单独基础、杯形基础 Nhomakorabea12
3、井格基础（十字带形基础） ● 将单独基础沿纵横方向连接起来，成为十字 交叉的井格基础。 （地基条件较差，为提高建筑物的整体性，防 止柱子产生不均匀沉降）
刚性角——保证材料不因受拉或受剪而破坏的 角度称为刚性角（α） （刚性基础的基底宽度不能过宽，否则基础底 面会承受拉力被拉坏。） 砖、石基础刚性角 —— 26°～ 33° 混凝土基础刚性角 —— 45°以内（高宽比1 : 1）
6
大放脚
允许宽度
超出宽度 允许宽度

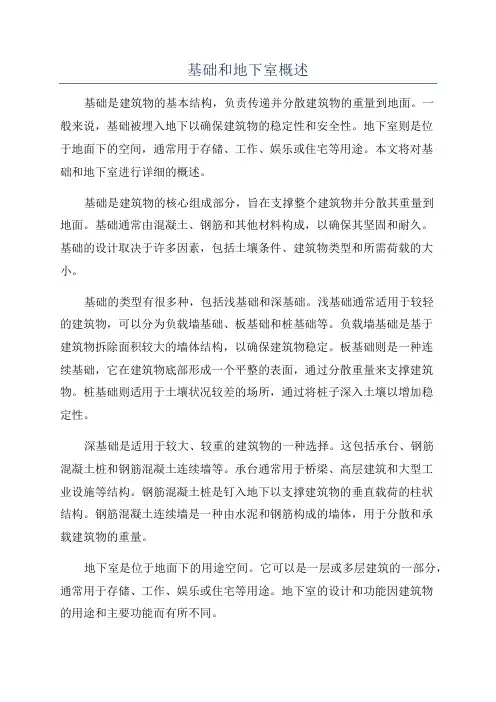

基础和地下室概述
基础和地下室概述基础是建筑物的基本结构，负责传递并分散建筑物的重量到地面。
一般来说，基础被埋入地下以确保建筑物的稳定性和安全性。
地下室则是位于地面下的空间，通常用于存储、工作、娱乐或住宅等用途。
本文将对基础和地下室进行详细的概述。
基础是建筑物的核心组成部分，旨在支撑整个建筑物并分散其重量到地面。
基础通常由混凝土、钢筋和其他材料构成，以确保其坚固和耐久。
基础的设计取决于许多因素，包括土壤条件、建筑物类型和所需荷载的大小。
基础的类型有很多种，包括浅基础和深基础。
浅基础通常适用于较轻的建筑物，可以分为负载墙基础、板基础和桩基础等。
负载墙基础是基于建筑物拆除面积较大的墙体结构，以确保建筑物稳定。
板基础则是一种连续基础，它在建筑物底部形成一个平整的表面，通过分散重量来支撑建筑物。
桩基础则适用于土壤状况较差的场所，通过将桩子深入土壤以增加稳定性。
深基础是适用于较大、较重的建筑物的一种选择。
这包括承台、钢筋混凝土桩和钢筋混凝土连续墙等。
承台通常用于桥梁、高层建筑和大型工业设施等结构。
钢筋混凝土桩是钉入地下以支撑建筑物的垂直载荷的柱状结构。
钢筋混凝土连续墙是一种由水泥和钢筋构成的墙体，用于分散和承载建筑物的重量。
地下室是位于地面下的用途空间。
它可以是一层或多层建筑的一部分，通常用于存储、工作、娱乐或住宅等用途。
地下室的设计和功能因建筑物的用途和主要功能而有所不同。
地下室的设计需要考虑到许多因素。
首先是通风和采光，确保地下室内有足够的氧气和阳光进入。
此外，防潮和隔音也是必要的，以防止潮湿和噪音对地下室造成损害。
地下室的防水也是必要的，以防止水渗入地下室造成损坏。
地下室可以用于许多不同的用途。
它们可以被用作储藏空间，用于存放家庭用品、工具和其他物品。
它们可以被设计成办公室或商业空间，为企业提供额外的工作空间。
地下室也可以被改造成娱乐室、健身房、电影院或酒窖等。
此外，一些地下室可以被用作额外的居住空间，作为家庭成员的卧室或起居室。
房屋建筑学-2基础和地下室
1、刚性角： 毛石基础
宽高比为1：1.25～1.50 2、毛石基础常砌成阶梯形 ，每阶伸出的长度不宜大于 200mm，毛石基础台阶的 高度和基础墙的宽不宜小于
400mm
图6-114 混凝土基础
（2）柔性基础：钢筋混凝土基础称为柔性
基础。
为满足地基容许承载力的要求，
基底宽B一般大于上部墙宽，为了保证基础 不被拉力、剪力而破坏，基础必须具有相应 的高度。通常按刚性材料的受力状况，基础 在传力时只能在材料的允许范围内控制，这 个控制范围的夹角称为刚性角，用α表示。
砖、石基础的刚性角控制在： (1：1.25)~(1：1. 50) (26~33度) 内，
地铁换乘站
一、地下室分类
地下室就是建筑物首层下面的房间
地下室按使用功能分：有普通地下室和防空地 下室；
按顶板标高：有半地下室（埋深为1／3~1／2 倍的地下室净高）和全地下室（埋深为地下室 净高的1/2以上）；
按结构材料分：有砖混结构地下室和钢筋混凝 土结构地下室。
二、地下室的组成 地下室由墙体、底板、顶板、门窗、楼电梯五 大部分组成。
当建筑物的荷载较大而地基承载能力较小时， 基础底面B必须加宽，如果仍采用混凝土材料 做基础，势必加大基础的深度，这样很不经济。 如果在混凝土基础的底部配以钢筋，利用钢筋 来承受拉应力，使基础底部能够承受较大的弯 矩，这时，基础宽度不受刚性角的限制，故称
钢筋混凝土基础为非刚性基础或柔性基础。适 宜宽基浅埋
地基处理
桩基础
二、对地基和基础的要求
Ａ、地基应具有良好的稳定性
地基在荷载作用下沉降均匀，才保证房 屋的沉降均匀。如果地基土质分布不均匀， 处理不好就会产生不均匀沉降，此极易产 生墙身开裂、房屋倾斜、甚至破坏的情况。
《房屋建筑学》基础和地下室
下一页 上一页 继续
《房屋建筑学》基础和地下室
章主页 课主页 退出
(a). 现浇柱下
《房屋建筑学》基础和地下室
下一页 上一页 继续
章主页 课主页 退出
(b). 预制柱下
下一页 上一页 继续
当柱采用预制构件时，则基础做成杯口形， 然后将柱子插入并嵌固在杯口内，故称杯形基础。
《房屋建筑学》基础和地下室
章主页 课主页 退出
(3). 井格式基础 将柱下的独立基础沿纵横向连接起来，
做成十字交叉的井格基础，故又称为十字带 形基础或井格式基础。
下一页 上一页 继续
纵向条形基础
《房屋建筑学》基础和地下室
横向条形基础
章主页 课主页 退出
(4). 筏形基础 将墙或柱下的基础连成一片，使整个建筑物的荷
载承受在一块整板上。这种满堂式的基础则称为筏形 基础，又称为满堂基础。
《房屋建筑学》基础和地下室
下一页
继续
章主页 课主页 退出
《房屋建筑学》基础和地下室
下一页
继续
章主页 课主页 退出
（三）、地下室防水
1.沥青卷材防水 外包防水
《房屋建筑学》基础和地下室
下一页
继续
章主页 课主页 退出
内包防水
《房屋建筑学》基础和地下室
下一页
继续
章主页 课主页 退出
2.地下室采用钢筋混凝土墙承重时
继续
章主页 课主页 退出
《房屋建筑学》基础和地下室
下一页 上一页 继续
章主页 课主页 退出
（二）、基础埋置深度
1. 定义：从室外设计地面至基础底面的垂直距离。
下一页 上一页
继续
《房屋建筑学》基础和地下室
建筑工程构造-基础、地下室构造
2 基础和地下室构造一、地基基础的基本概念基 础上部结构地 基地基(subgrade，foundation soils)：建筑物的全部荷载都由它下面的地层来承担，受建筑物影响的那一部分地层就称为地基。
基础：建筑物向地基传递荷载的下部结构（将结构所承受的各种作用传递到地基上的结构组成部分）。
基础埋置深度基础的埋置深度是指基础的底面至室外设计地面的距离。
p实质：选择合适的持力层。
p应考虑的主要因素：持力层的情况；建筑物的结构、使用功能；建筑结构及环境条件；工程地质条件；水文地质条件；地基冻融条件。
墙下条形基础柱下独立基础由砖、毛石、砼、毛石砼、灰土、三合土等材料组成的无需配置钢筋墙下条形基础或柱下独立基础。
俗称“刚性基础砖：强度等级不低于MU10。
砂浆：不低于M5。
在地下水位以下或当地基土潮湿时，应采用水泥砂浆砌筑。
适用于6层及6层以下的民用建筑和砖墙承重的厂房。
(1)砖基础(2)毛石基础毛石是指未经加工凿平的石料。
应采用未风化的硬质岩石，禁用风化毛石。
(3)灰土基础石灰和土料按体积比3:7或2:8拌和均匀，在基槽内分层夯实（每层虚铺220~250mm,夯实至150mm）。
毛石基础灰土基础(4)三合土基础由石灰、砂、骨料（矿渣、碎砖、碎石）加水混合而成。
体积比1:2:4或1:3:6。
用于4层和4层以下的民用房屋。
(5)砼基础C15。
抗压强度、耐久性、抗冻性较好。
毛石砼基础：在砼基础中埋入体积占25%~30%的毛石，石块尺寸不宜超过300mm。
可节省水泥用量，减少水化热。
Ø适用：上部结构荷载大、地质条件差及承受水平力和力矩时采用。
Ø在墙或柱之下设置的水平截面向下扩大的钢筋混凝土基础。
2)钢筋砼扩展基础（简称扩展基础）Ø形式：ü柱下钢筋混凝土独立基础：用于柱基、烟囱、水塔等。
ü墙下钢筋混凝土条形基础：分带肋与不带肋两种。
(a)(b)图2-3墙下钢筋混凝土条形基础 (a)无肋的； （b）有肋的底板肋垫层柱下钢筋混凝土独立基础(a)阶梯形基础； (b)锥形基础；(c)杯口基础墙下钢筋混凝土条形基础(a)无肋的； (b)有肋的柱下条形基础支撑同一方向（或同一轴线）上若干根柱的长条形连续基础。
房屋建筑学 第二篇 基础和地下室
不允许 漏水， 结构表 面无湿
渍
多道设防，其中应
有一道钢筋混凝土结 构自防水和一道柔性 防水，其他各道可采 取其他防水措施
1.自防水钢筋 混凝土；
2.优先选用合 成高分子卷材；
3.增加其他防 水措施，如架 空层或夹壁墙
等
防水 等级
适用范围
标准
设防做 选择要
法
求
二级
人员经常活 动的场所； 在有少量湿 渍的情况下 不会使物品 变质、失效 的储物场所 及基本不影 响设备正常 运转和工程 安全运营的 部位；重要 战备工程
• 4 、楼梯
– 两部以上安全楼梯，作 防空用时不楼梯口不能 有高大建筑物。
• 5、门窗
– 与普通门窗相同，如果 在室外地坪以下，要设 置采光井和防护篱。
采光井构造
地下室防水防潮材料
• 地下室的防潮、防水一般有防水材料防水和钢筋 混凝土自防水两种方法。防水材料一般有沥青涂 料、卷材、防水砂浆、钢板等。常用沥青。
的内防水做法（又称内包防水）。这种防水方案对防水不太有利，
但施工简便，易于维修，多用于修缮工程。
地下室卷材防水做法（内防水）
• （2）防水混凝土防水
– 混凝土防水结构是由防水混凝土依靠其材料本身的憎 水性和密实性来达到防水目的。分为普通混凝土和掺 外加剂防水混凝土两类。
• （3）弹性材料防水
– 我国目前采用的弹性防水材料有： ① 三元乙丙橡胶卷材 ② 聚氨酯涂膜防水材料 地下室防水作为隐蔽工程，应先验收，后回填，
• 乳化沥青
– 沥青微粒分散在有乳化剂的水中而形成的乳胶体，一 般多作为“冷底子油”使用，有时也可用作防潮、防 水涂料；
• 沥青胶
– 沥青与适量粉状或纤维状矿质填充料的均匀混合体， 用于卷材防水层的贴粘和填绪等；
第3章 基础与地下室
第3章基础与地下室地下室是建筑物中重要的部分之一，它不仅可以提供额外的空间用于储存和活动，还可以增加建筑物的稳定性和抗震性能。
在建筑设计中，基础和地下室的设计是相互关联的，它们共同构成了建筑的结构系统。
本章将介绍基础与地下室的相关知识，包括基础的种类与选择、地下室的设计与施工等。
1. 基础的种类与选择建筑物的基础是支撑整个建筑物的重要组成部分，它承担着建筑物的自重和荷载，并将其传递到地基上。
基础的种类主要分为浅基础和深基础两大类。
浅基础适用于建筑物较轻、土层较好、地下水位较低的情况。
常见的浅基础形式包括基础板、扩展基础和条形基础等。
基础板广泛应用于住宅建筑中，其平整的底面可以为地上结构提供均匀的支撑。
深基础适用于土层不稳定、地下水位较高、建筑物荷载较大的情况。
常见的深基础形式包括钻孔灌注桩、钢筋混凝土桩和预制桩等。
这些深基础形式具有较高的承载力和抗拔沉性能，适用于高层建筑和大型桥梁等工程。
在选择基础形式时，需要考虑建筑物自身的重量和荷载、土层的承载能力、地下水位和地质条件等因素。
工程师需要进行详细的土壤勘察和基础设计，确保基础的安全可靠。
2. 地下室的设计与施工地下室作为建筑物的重要组成部分，其设计与施工需要仔细谨慎。
首先，需要确定地下室的用途和功能，如储藏室、停车库或者是活动室等。
这将决定地下室的结构形式、空间布局和交通通道设计。
地下室的结构形式主要有明挖、盖挖和拱形等形式。
明挖是指在地面上开挖地下室空间，然后再封闭、加固墙体和楼板。
盖挖是指在地下挖掘部分空间，然后再在地面上建造一层或多层的结构。
拱形结构则是利用拱形墙体和楼板形成地下室空间，具有较好的承载性能和抗震性能。
地下室的施工需要注意以下几点。
首先，要进行严密的防水处理，避免地下水渗入地下室内部。
其次，需要合理布置通风系统，确保地下室空气流通。
再次，施工过程中要严格按照设计要求进行监控和检查，确保建筑质量。
3. 基础与地下室的相关性基础与地下室是相互关联的，它们共同构成了建筑物的结构系统。
建筑构造---基础与地下室
建筑构造---基础与地下室建筑构造---基础与地下室1. 简介建筑构造是建筑工程中非常重要的一个部分，它关系到建筑的安全性和稳定性。
本文将重点介绍建筑基础与地下室的构造，包括基础的种类、地下室的结构与设计等内容。
2. 基础2.1 表层基础表层基础是建筑物负责承担荷载并将其传递到地下的结构，常见的表层基础有承台基础、承台连梁基础和桩基础等。
承台基础适用于轻型建筑，承台连梁基础适用于多层建筑，而桩基础适用于重型建筑或需要抵抗地震力的建筑。
2.2 深基础深基础适用于土层较浅、地质条件较差的地区，它们可以通过将荷载传递到较深的土层来增强建筑的稳定性。
常见的深基础包括钢筋混凝土桩基础、钢管桩基础和预制桩基础等。
根据不同的地质条件和荷载要求，选择合适的深基础类型是非常重要的。
3. 地下室结构与设计3.1 地下室类型地下室是建筑中的一个重要组成部分，可以用于各种用途，比如停车场、商店、仓库等。
根据地下室的用途和结构形式，可以将其分为单层地下室、多层地下室和完全地下的建筑。
3.2 地下室结构地下室结构的设计需要考虑到地下室的承载力、抗震性能和使用功能。
常见的地下室结构包括框架结构、围护结构和地板结构等。
选择合适的结构类型和使用材料对于地下室的安全性和稳定性至关重要。
4. 本文档所涉及附件本文档涉及的附件如下：- 图纸：包括基础和地下室结构的详细设计图纸。
- 报告：包括地质勘探报告、地下室结构计算报告等。
- 材料清单：包括建筑基础和地下室所需的材料清单。
5. 本文档所涉及的法律名词及注释本文档所涉及的法律名词及注释如下：- 土木工程法：指规定土木工程设计、施工和验收等方面的法律法规。
- 建筑法：指规定建筑安全和建筑质量等方面的法律法规。
房屋建筑学 第五章 基础和地下室
适用：淤泥型土质
（3）换土法：挖出地基中一定范围内的土后，换以砂、 石等强度较高材料，置换地基浅层软弱土，并分层夯实以 作为基础的持力层的地基处理方法
适用：厚度较薄的软弱土、杂 填土、软硬不均的地基土层
（4） 强夯法
将很重的锤(一般100KN～400KN)从高处自由落下 (一般为6m～40m)，给地基以冲击能和振动。使 土壤板结，提高地基土体的强度和抵抗沉降的能 力。
C、上层软土层厚2~5米
E、上层好土下层软土
F、好土层软土层交替
（3）地下水位的影响：基础应在最高地下 水位以上200mm
这样最理想
最高 地下水位
200mm
最低 地下水位
（3）地下水位的影响：地下水位较高时， 基础应在最低地下水位以下200mm
最高 地下水位 最低 地下水位 200mm
地下水位较 高
第三节基础的构造形式
一、条形基础 1.定义：当建筑物基础沿墙身设置成连续 长条形基础称为条形基础 2.应用：多用于砖混结构
二、独立式基础 1.定义：当建筑物上部结构采用框架结构或单层 排架结构承重时，基础常采用方形或矩形的独立 式基础，这类基础称为独立式基础 2.应用：土质均匀何在均匀的骨架结构建筑中
没问题
原 有 筑
安全距离
新 建 建 筑
L=(1-2)H
H
“校园春天”的楼 房为何会倾斜？
旁边正在施工的 “德馨苑”小区 。建设三栋30多 层的商住楼。 “德馨苑”开挖的 基坑平均深度为8 米
三、基础与地基关系
基础是建筑物的组成部分，它承受着 建筑物的全部荷载，并将其传给地基。而 地基则不是建筑物的组成部分，它只是承 受建筑物荷载的土壤层，它影响基础的结 构形式 和埋置深度
基础与地下室—地下室构造(建筑构造)
地下室防水
当设计最高地下水位高于地下室底板，底板和部分外墙将受到地下水的侵袭，外墙受到地下水的侧压力，底板受到浮力影响，应采取防水措施。
地下工程防水分类材料防水、自防水、弹性防水材料防水
自防水是用防水混凝土作外墙和底板，是由防水混凝土依靠其材料本身的憎水性和密实性来达到防水目的，使承重、围护、防水功能三者合一，该措施施工比较简便。
：
门窗
普通地下室的门窗与地上房间门窗相同，地下室外窗如在室外地坪以下时，应设置采光井和防护箅，以利室内采光、通风和室外行走安全。
防空地下室的门应符合相应等级的防护和密闭 由侧墙、底板、遮雨设施或铁篦子组成。
采光井深度根据地下室窗台高度而定，一般采光井底板顶面应比窗台低250-300mm,采光井在进深方向为1000mmm,在开间方向应比窗宽，采光井的侧墙顶面应比室外标高高处250-300mm,防止地面水流入。。
二、 地下室的组成
地下室由墙体、顶板、底板、楼（电）梯、和门窗五部分组成。
地下室的外墙不仅承受垂直荷载，还承受土、地下水和土壤冻胀的侧压力，还应满足抗渗要求，并 做防潮或防水处理。
墙体
可用预制板、现浇板或者预制板上做现浇层。人防地下室要求有足够的强度和抗冲击能力。
顶板
近年新出现了一些高效灌浆防水材料如氰凝，它遇水能立即膨胀，生成一种不溶于水具有一定强度的凝胶体，可用于地下工程的防水和堵漏，尤其适用于防水层的修复，并能在潮湿的基层施工。
底板处于最高地下水位以上时，可按一般地面工程处理；底板处于最高地下水位以下时，承受上部垂直荷载和地下水的浮力荷载，应采用钢筋混凝土底板，并双层配筋，底板下垫层上还应设置防水层，以防渗漏。
底板
：
楼梯可与地面上房间结合设置，层高小或用作辅助房间的地下室，可设置单跑楼梯。
房屋建筑学第7章 基础和地下室
7.3 基础类型
7.3.1 按照基础材料和受力特点分： 刚性基础——用刚性材料，如砖、石、素混凝土等制作的基础，底面
宽度扩大受刚性角的限制； 非刚性基础——用非刚性材料，如钢筋混凝土制作的基础，基础宽度
的加大不受刚性角的限制；
刚性基础
• 刚性基础（无筋扩展基础）适用于多层民用建筑和轻型 厂房的墙下条形基础或柱下独立基础。
《建筑地基基础设计规范》GB50007-2012中的地基土分类： 该规范按土粒大小、粒组的土粒含量或土的塑性指数把地基土 分为岩石、碎石土、砂土、粉土、黏性土和人工填土六大类。
7.1.2 地基土的物理性质及岩土分类
土的物理性质指标分为两类：一类是必须通过试验测定的，如含 水率、密度和土粒比重，称为直接指标；一类是根据直接指标换算的， 如孔隙比、孔隙率、饱和度等，称为间接指标。
房屋建筑学
主讲人：曾湛荆
广东海洋大学寸金学院工程技术系
7 基础和地下室
7.1 概述 7.2 基础的埋置深度 7.3 基础类型 7.4 地下室构造
7.1 概述
7.1 .1 基础和地基的基本概念
基础——建筑物与土壤直接接触的部分，是建筑物的组成部分。它承受 着建筑物的上部荷载，并将这些荷载传给地基 地基——直接支承建筑物的天然土，不是建筑物的组成部分
7.2.2 影响基础埋深的因素
相邻建筑物的基础埋深 同时建筑的建筑物基础宜埋置在同一深度，拟建建筑物基础
埋深宜比原有建筑物基础埋深小或相同，新旧建筑需设置沉降缝。 当不能满足上述要求时，应采取分段施工、临时加固支撑、打板 桩、地下连续墙或加固原有建筑物地基等措施，以保证原有建筑 物的安全和正常使用。
持力层：具有一定的地耐力，直接承受建筑荷载， 并需进行 力学计算的土层。
房屋建筑学 基础与地下室
垫层 基础宽度B B 100 100
100 100
垫层 基础宽度B B
100
100 100
100 100
图2-13
100
第三节 基础的构造 四、常用基础的比较
第四节 基础构造中的特殊问题 一、相邻建筑基础处理
1、同时新建房屋的相邻基础宜埋置在同一深度上，并设置沉降 缝。 2、新建房屋与原有房屋相邻是，新基础应浅于原基础或持平， 以保证原房屋的安全。 3、新建房屋与原有房屋相邻，但新基础必须深于原基础时，为 了不破坏原基础下扩散角内土层，保证原房屋的安全，必须使 新基础离开旧基础底面高差的2倍，并于新基础上用挑梁支承墙 梁及外墙，新旧墙体间留出沉降缝。
第一节 概述
2、人工地基的加工方法 （1）压实法 （2）换土法 （3）打桩法 打桩法是在软弱土层中 置入桩身，将建筑物建造在 桩上，所以也称为桩基础。 （a）桩基的组成：桩身和承 台梁（或板）（如图2-1） （b）桩基受力情况分类：端 承桩和摩擦桩（如图2-2a、 b） 桩基按施工方法分：预制桩、 钻孔灌注桩、振动沉管灌注 桩和爆扩桩。 （如图2-2） （c）桩基布点：按承重结构 的形式而定
图2-14
地下室类型
第五节 地下室构造 二、地下室的构成
地下室由墙体、底板、顶板、门窗、楼梯五大部分组成。
三、地下室采光构造
地下室的外窗处，可按其与室外地坪的高差情况设置采光 井。采光井可单独设置，也可联合设置，视外窗的间距而定。
四、地下室防潮与防水做法
第五节 地下室构造
1、地下室的防潮做法（如图2-15）
图2-12
3∶7灰土
300
第三节 基础的构造
三、扩展基础（钢筋混凝土基础）的构 造
钢筋混凝土基础由底板和基础墙（柱）组成。基础底板 有锥形和阶梯形两种形式。其构造要求墙下条形基础底板边 缘厚度不宜小于150mm；柱下锥形基础底部边缘厚度不宜小 于200mm；阶梯形基础的每阶高度宜为300mm～500mm。混凝 土的强度等级不应低于C20；受力钢筋的最小直径不宜小于 10mm，间距为100mm～200mm。受力钢筋的保护层厚度，有垫 层时不小于40mm，无垫层时不小于70mm.（如图2-13）
房屋建筑学第6章 基础与地下室
地基、基础与 荷载传递关系
6.2基础的类型与构造
• 基础的类型很多，分类方法也不尽相同。按基础材料分为 砖基础、毛石基础、混凝土基础、毛石混凝土基础、灰土 基础和钢筋混凝土基础等；从基础受力来划分，可分为无 筋扩展基础（刚性基础）和扩展基础（柔性基础）；从基 础的构造形式划分，可分为条形基础、独立基础、筏形基 础、箱形基础和不埋基础等。
• 当地下水位较高，基础不能埋置在地下水位以上时，应将基础 底面埋置在最低地下水位200mm以下，不应使基础底面处于 地下水位变化的范围之内，以减小和避免地下水的浮力等的影 响，如图6-3所示。埋在地下水位以下的基础，其所用材料应 具有良好的耐水性能，如选用石材、混凝土等。当地下水含有 侵蚀性物质时，基础应采取防腐蚀措施。
基础埋置深度
二、影响基础埋深的因素
• （1）建筑物的特点及使用性质的影响
• 应根据建筑物是多层建筑还是高层建筑、有无地下室、设 备基础、建筑的结构类型等确定基础埋置深度。一般来说， 高层建筑的基础埋深为地上建筑物总高度的1/18～1/15， 多层建筑则依据地下水位及冻土深度等确定埋深尺寸。
• （2）工程地质条件的影响
• 当地基的土层较好、承载力高，基础可以浅埋，但基础最 少埋置深度不宜小于0.5m。如果遇到土质差、承载力低的 土层，则应该将基础深埋至合适的土层，或结合具体的情 况进行加固处理。
• （3）水文地质条件的影响
• 地基土含水量的大小对承载力的影响很大，所以地下水位的高 低直接影响地基承载力。如黏性土遇水后，因含水量增加体积 膨胀，使土的承载力下降。而含有侵蚀性物质的地下水，对基 础会产生腐蚀，故基础应争取埋置在地下水位以上。
《房屋建筑学》基础与地下室
（b）独立式阶梯形基础
图6-5 独立式基础
第6章 基础与地下室
3. 井格式基础 当地基条件较差时，为了提高建筑物的整体性，防 止各柱子之间产生不均匀的沉降，常将柱下基础沿纵横两个方向扩展连 接起来，做成十字交叉的井格式基础，又称为十字带形基础，如图6-6所 示。
图6-6 井格式基础
第6章 基础与地下室
第6章 基础与地下室
图6-1 基础与地基的关系
第6章 基础与地下室
6.2 基础的类型及构造
6.2.1 按所用材料及受力特点分类
1. 刚性基础 由刚性材料制作的基础 称为刚性基础。为满足地基容许承载力的 要求，基底宽B一般大于上部墙宽。基底 宽应根据材料的刚性角来确定。刚性角是 指基础放宽的引线与墙体垂直线之间的夹 角，用α表示，如图6-2所示。
图6-12 地下室示意图
第6章 基础与地下室
2. 按使用功能分类 按使用功能不同，地下室可分为普通地下室和 人防地下室。普通地下室一般用作高层建筑的地下停车库、设备用房； 根据用途及结构需要可做成一层或二、三层、多层地下室；人防地下室 是结合人防要求设置的地下空间，用以应付战时情况下人员的隐蔽和疏 散，并有具备保障人身安全的各项技术措施。
图6-9 箱形基础
（a）端承桩基础 （b）摩擦桩基础 （c）摩擦端承桩基础 图6-10 桩基础
第6章 基础与地下室
6. 桩基础 桩基础有端承桩、摩擦桩和摩擦端承桩三种形式，如图 6-10所示。端承桩把荷载从桩顶传递到桩底，由桩底支承在坚硬土层上 ；摩擦桩通过桩表面和四周土壤间的摩擦力或附着力逐渐把荷载传递到 周围；摩擦端承桩则是把荷载分散到坚硬土层和桩四周土壤中。桩基础 多用于高层建筑或土质不好的情况下。
按构造形式不同，基础可分为条形基础、独立式基础、井格式基础 、筏形基础、箱形基础和桩基础等。
房屋建筑学x02-基础与地下室构造
有漏水点，不得有线流和漏泥砂 整个工程平均漏水量不大于2L/ m2·d；任意100 m2防水面积的平均 漏水量不大于4L/ m2·d
24
不同防水等级的适用范围
2.5水泥砂浆找平、刷冷底子油一道、热沥青两道， 防潮层做至室外散水处，然后在防潮层外侧回填低 渗透性土壤如粘土、灰土等，并逐层夯实，底宽 500mm左右。 3)地下室所有墙体，必须设两道水平防潮层，一道设 在底层地坪附近，一般设置在结构层之间。另一道
设在室外地面散水以上150～200mm的位置。
27
（2）刚性材料防水（水泥砂浆、混凝土等）
• a、水泥砂浆防水：是采用合格材料，通过
严格多层次交替操作形成的多防线整体防水 层或掺入适量的防水剂以提高砂浆的密实性。
33
2、混凝土自防水
地下室的墙采用混凝土或钢筋混凝土结构 时，可连同底板采用防水混凝土，使承重、 围护、防水功能三者合一。防水混凝土墙和 底板不能过薄，一般外墙厚为200mm以上， 底板厚应在150mm以上，否则会影响抗渗 效果。为防止地下水对混凝土的侵蚀，在墙 外侧应抹水泥砂浆。然后刷沥青。
5
三、基础类型
1 .按构造形式分 可分为独立基础、条形基础、筏式基础、箱 形基础、桩基础等。
• 1）独立基础 当建筑物上部采用框架结构或单层排架结
构承重，且柱距较大时，基础常采用方形或 矩形的单独基础，这种基础称独立基础。
6
（d）
（a）阶梯形 （b）锥形 （c）杯形
(d)正在施工的独立基础
7
• 2）条形基础
16
房屋建筑学基础与地下室详解
房屋建筑学基础与地下室详解在我们的日常生活中，房屋是最为常见和重要的建筑之一。
了解房屋建筑学的基础知识，对于我们更好地理解和居住在房屋中至关重要。
而地下室作为房屋的一部分，也有着独特的功能和设计要点。
接下来，让我们一起深入探讨房屋建筑学的基础以及地下室的相关内容。
房屋建筑学基础涵盖了众多方面，首先是房屋的结构。
房屋的结构类型多种多样，常见的有砖混结构、框架结构、剪力墙结构等。
砖混结构以砖墙和混凝土楼板为主要承重构件，施工简单但抗震性能相对较弱；框架结构则由梁柱组成框架来承受房屋的重量，空间布置灵活；剪力墙结构主要用于高层建筑，其抗侧力性能较好。
在房屋的设计中，建筑功能是首要考虑的因素。
不同类型的房屋，如住宅、商业、工业等，其功能需求差异很大。
住宅需要注重居住的舒适性和私密性，合理规划卧室、客厅、厨房、卫生间等空间；商业建筑要考虑人流的组织和商品的展示；工业建筑则要满足生产流程和设备的安装需求。
建筑材料的选择也直接影响着房屋的质量和性能。
常见的建筑材料包括钢材、混凝土、砖石、木材等。
钢材强度高，适用于大跨度和高层建筑；混凝土耐久性好，广泛用于各种建筑结构；砖石价格相对较低，常用于墙体砌筑；木材则给人一种温馨自然的感觉，常用于室内装修。
此外，房屋的建筑物理性能也不容忽视。
这包括保温隔热、隔音、采光通风等方面。
良好的保温隔热性能可以降低能源消耗，提高室内舒适度；有效的隔音设计能减少外界噪音的干扰；充足的采光和良好的通风则有利于人们的身心健康。
说完房屋建筑学的基础，我们再来详细了解一下地下室。
地下室是位于地面以下的空间，其功能多样，可以作为储藏室、车库、娱乐室甚至是居住空间。
在地下室的设计中，防水防潮是关键。
由于地下室处于地下水位以下，容易受到地下水的渗透和潮气的侵蚀。
因此，需要采用高质量的防水材料，并做好防水处理。
同时，加强通风系统的设计，排除潮气，保持室内干燥。
地下室的结构设计也有其特殊性。
需要考虑土压力、地下水压力等因素，确保地下室的结构安全稳定。
6、基础和地下室详解
第 12页
第 13页
1、砖基础
主要材料为普通粘土砖。多用于地基土质好、 地下水位较低、五层以下的砖混结构建筑中。 砖基础一般由垫层、大放脚和基础墙三部分 组成。有等高式和间隔式两种构造
第 14页
大放脚，是指从基础墙断面上看单边或两边 阶梯型的放出部分。
大放脚有等高式和间隔式。
2.3.1.2 地下室的组成
地下室一般由墙、底板、顶板、门窗、 楼梯和采光井六部分组成(图2.15)。
第 33页
1.墙体 由于地下室的外墙不仅承受上部的垂直 荷载，还要承受土、地下水及土壤冻胀时产 生的侧压力，因此地下室的外墙应按挡土墙 设计。
如采用砖墙时（现在较少采用） ，其厚度一般 不小于490mm。
当上述要求不能满足时，应采
取分段施工，设临时加固支撑、
地下连续墙等施工措施，或加
固原有建筑物地基。
第 9页
（5）其他因素的影响 基础的埋置深度除考虑土层构造、地下水位、
冰冻深度、相邻建筑物基础的影响外，还要 考虑拟建建筑是否有地下室、设备基础等因 素的影响。
第 10页
第二节 基础的构造
一、按基础受力特点分类 （一）刚性基础： （二）柔性基础 二、按使用材料分有砖基础、毛石基础、混
下卧层
（1）持力层（2）下卧层
基础是建筑物的组成部分。
地基则不是。
第 2页
第 3页
第 4页
一、地基与基础的关系
在一般情况下，基础的埋深应不小于0.5m,土层
在0.5m深度以内一般不作为地基。
第 5页
第 6页
第 7页
第 8页
（4）相邻建筑物基础的影 响
新建建筑物的基础埋深不宜 深于相邻原有建筑物的基础。 当新建建础深于原有建筑的 基础时，则两基础间应保持 一定的距离，一般取相邻两 基础底面高差的1~2倍，L≥ （1~2）H
房屋建筑学第七章基础与地下室构造
地下水位
一般宜落在 地下常年水 位和最高水 位以上，或 者应埋在最 低地下水位 以下200mm， 以使基础处 于较稳定的 水压状态。
冰冻线深度
一般应将基础 的垫层设置在 土层冻结深度 以下200mm， 以避免土壤冻 融交替对基础 的不利影响。
相邻建筑物基础的影响：
L≥（1～2）△d
6.1.4 基础的类型
• 适用范围：振动压实法适用于处理砂 性土及松散性杂填土（炉灰、炉渣、 碎砖瓦等）。
振动压实法
（3）机械压实
定义： 利用压路机、羊 足碾、轮胎碾等 机械碾压地基土 壤，使地基压实 排水固结。
适用范围： 机械压实适用于 大面积浅层填土。
2、换土法（置换法）
• 定义：当地基土的 局部或全部为软弱 土不宜采用压实法 加固时（如淤泥、 沼泽、杂填土、洞 等），可将局部或 全部软弱土清除， 换以好土，如粗砂、 中砂、砂石料、灰 土等。
独立基础
3、联合基础
联合基础类型较多。
• 当房屋为骨架承重或内骨架承重，且地基条 件较差时，为提高建筑物的整体性，避免各 承重柱产生不均匀沉降，常将柱下基础沿纵 横方向连接起来，形成柱下条形基础或十字 交叉的井格基础。
柱下条形基础
井格基础
• 片筏基础
• 当建筑物上部荷载较大，或地基土质很 差，承载能力小，采用独立基础或井格基 础不能满足要求时，可采用筏片基础。筏 片基础在构造上像倒置的钢筋混凝土楼盖， 分为板式和梁板式两种。
• 因此，刚性材料基础设计时为避免受拉或 受剪而破坏必须使基底宽度在刚性角控制 范围内。
• 砖石基础B/H：1:1.25～1:1.5
• 混凝土基础B/H ：1:1
B0
B1 B0
刚性角——压力分布角，以α表示
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.地下室防水构造 最高水位高于地下室地层
自防水：用防水砼，作外墙和底板，便承 重，围护防水三者合一。
材料：外墙和底板表面敷设防水材料。 分：外防水、内防水。
卷材防水：外防水（效果好）、内防水 （常用于修缮工程）
（2）水文条件：
一般宜落在地下常年水位和最高水位以上，或者应埋在最 低地下水位以下200，以使基础处于较稳定的水压状态。
(3）地基土壤冻胀深度：一般应将基础的垫层设置在土 层冻结深度以下200，以避免土壤冻融交替对基础的不 利影响。
（4）相邻建筑物基础的影响：
L≥2△d
返回
三. 基础的类型 1.按组成基础的材料的不同有：
当刚性基础底部宽度超过刚性角控制范围时，基础 底部就容易因受剪而开裂。 因此，刚性材料基础设计时为避免受拉或受剪而破坏 必须使基底宽度在刚性角控制范围内。
刚性角用b／h表示: 砖石基础b／h =1:1.25--1.5 混凝土基础b／h = 1:1
(2)非刚性材料基础构 造要求：
钢筋混凝土基础常做成 锥形，但最薄处不应小于 200mm ， 一 般 为 200-400mm 。 阶 梯 状 态 ， 每 步 高约300—500mm。
2．按构造形式不同：
(1)条形基础
条形基础
当上部结构采用砖墙或石墙承重时,基础沿墙身设置,
多做成长条形，故称条形基础或带形基础。
(2)单独基础(或独立基础)
当地基承载能力较高时，上部结构为框架结构且荷 载较小时采用。
单独基础
（3）井格基础（或称十字交叉基础）
当框架结构处于地基条件较差情况时，为提高建筑 物的整体性，以免各柱子之间产生不均匀沉降，常将 柱下基础沿纵横方向连接起来，作成十字交叉的井格 基础。
（装配整体式楼板）
3.底板 （1）处于最高地下水位以上，且无压力产生的
可能时，垫层上现浇砼60-80mm厚，再做面层。 （2）最高地下水位以下 受上部垂直荷载 地下
水浮力
采用钢筋砼底板，双层配筋，下垫层上没防水层。
4.门窗 外窗在室外地坪以下时，设采光井、防护 算
5.楼梯 可与地面上房间结合设置 三、 防潮、防水构造 1.防潮 部位：底板、外墙，只适用于防无压水 构造要求：砖墙、水泥砂浆，灰缝须饱满 外墙外侧垂直防潮层，做至室外散水处 做法：1：2.5水泥砂浆找平，刷冷底油一道，热沥
Hale Waihona Puke （6）桩基础当上部结构荷载较大，而且
地基软弱土层较厚时，地基承载力不能
满足要求时，则可采用桩基础。
上部荷载通过承台传给桩，再经过
桩传给土层。
桩基础
按照受力状态不同 分为端承桩和摩擦桩。
按照施工方法不同分为灌注桩和预制桩。
现场灌注桩：
某预制桩施工现场
预制桩施工
地下室构造
一、 分类 建筑物首层下面的房间 用途：设备间、储藏间、商场、车库、战
备人防工程 高层建筑：箱形基础，即增加使用面积又
省掉室内填土费用。 按使用功能：普通地下室、防空地下室 按顶板标高按结构材料：
二、 组成 五部分：墙体、底板、顶板、门窗、楼梯
1.墙体 按挡土墙设计：垂直荷载、侧压力（土、地下水、
土壤冻胀）
按计算确定厚度 最小厚度、结构要求、抗渗厚度 tmin≥300mm 2.顶板：预制板、现浇板、预制板上做现浇层
的全部荷载并把荷载传给地基。
二.基础的埋深及影响因素
1.基础埋深的概念
室外地坪面到基础底面的垂直距离称为基础埋深。
一般认为：
H＞4米为深基
H≤4米为浅基
对于一般民用建筑应尽
量考虑设计浅基础。
2.影响基础埋深的因 素
（1）建筑物上部荷载的大 小、性质以及地质条件。
设计之前应进行场地地 质勘察。
刚性基础:
砖基础、 石基础、 混凝土基础等
非刚性基础:
钢筋混凝土基础
（1）刚性基础构造要求:
刚性基础指由刚性材料构成的基础。
刚性材料的力学特点是抗压强度高，但其抗
剪、抗拉强度相对而言很低。
因此，对于刚性基础构造设计应注意刚性角的
问题。
力在一种特定的材料中是按一定的角度分布与传递， 这个角叫力的分布角，也叫这种材料的刚性角α。
第二章 基础与地下室
本章主要内容:
地基与基础的概念
基础的埋深及影响因素
基础的类型
一. 地基与基础的概念
1．地基:承受建筑物重量的土壤层。
( (1)人工地基——经人工处理的地基.如:压实法、换土法、 化学加固法、打桩法。
( (2)天然地基——天然土层，具有足够承载能力的。
2.基础：建筑的下部结构部分，其作用是承受建筑
（4）片筏基础（或称满堂基础、倒楼盖基础）
当上部结构荷载较大，而所在地的地基承载力又较 软弱时，采用简单的条形基础或井格基础已不能适应地 基变形的需要时，常将墙或柱下基础连成一片，使整个 建筑物的荷载作用在一块整板上，这种基础称为筏式基 础或片筏基础。
（5）箱形基础
由钢筋混凝土底板、顶板和若干纵横墙组成形成空心 箱体的整体结构，共同承受上部结构荷载。整体空间刚度 大，对抵抗地基不均匀沉降有利，一般适用于高层建筑或 软弱地基上。中空部分较大时可用于做地下室。
