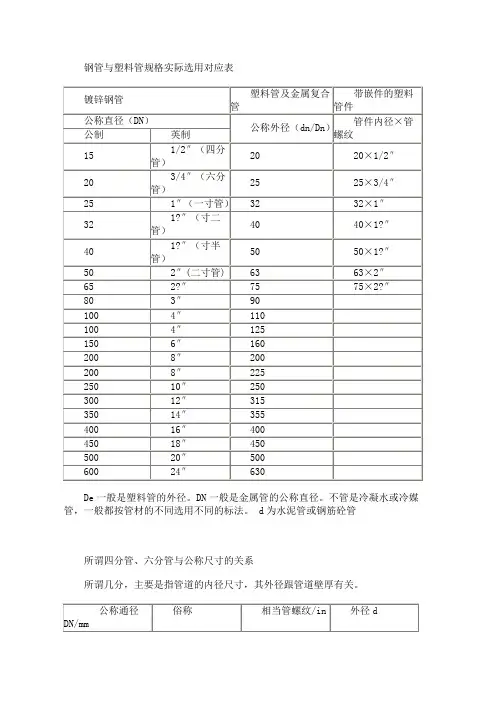

钢管与塑料管规格实际选用对应表

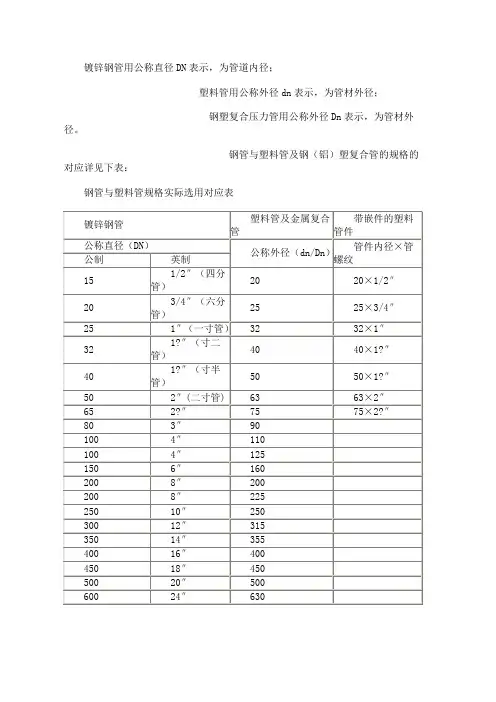

管径规格表
镀锌钢管用公称直径DN表示,为管道内径;塑料管用公称外径dn表示,为管材外径;钢塑复合压力管用公称外径Dn表示,为管材外径。
钢管与塑料管及钢(铝)塑复合管的规格的对应详见下表:钢管与塑料管规格实际选用对应表De一般是塑料管的外径。
DN一般是金属管的公称直径。
不管是冷凝水或冷媒管,一般都按管材的不同选用不同的标法。
d为水泥管或钢筋砼管所谓四分管、六分管与公称尺寸的关系所谓几分,主要是指管道的内径尺寸,其外径跟管道壁厚有关。
1 英寸=25.4毫米 =8英分1/8" 是 DN41/4" 是二分(2英分) DN81/2" 是四分(4英分) DN153/4" 是六分(6英分) DN202分管 DN8 4分管 DN15 6分管 DN20 1" DN25 1.2" DN32 1.5" DN40 2" DN50 2.5" DN65 3" DN80 3.5" DN90 4" DN100 5" DN125 6" DN150 8" DN200 10" DN250 12" DN300 14" DN350 16" DN400 18" DN450 20" DN500 24" DN600 28" DN650 30" DN750 32" DN800 34" DN850 36" DN900 42" DN1050 48" DN1200 54" DN1350 60" DN1500 64" DN1600 72" DN1800 80" DN2000 84" DN2100 88" DN2200 96" DN2400一、管道法兰按与管子的连接方式可分为五种基本类型:平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。
钢管与塑料管规格实际选用对应表
钢管与塑料管规格实际选用对应表dn —般是塑料管的外径。
DN 一般是金属管的公称直径。
不管是冷凝水或冷媒管,一般都按管材的不同选用不同的标法。
d为水泥管或钢筋砼管所谓四分管、六分管与公称尺寸的关系所谓几分,主要是指管道的内径尺寸,其外径跟管道壁厚有关。
1英寸=25.4毫米=8英分1/8"是一分(1英分)DN61/4"是二分(2英分)DN81/2"是四分(4英分)DN153/4" 是六分(6英分)DN202分管DN8 4分管DN15 6分管DN20 1" DN251.2" DN32 1.5" DN40 2" DN502.5" DN65 3" DN803.5" DN90 4" DN100 5" DN1256" DN150 8" DN200 10" DN250 12" DN300 14" DN350 16" DN400 18" DN450 20" DN500 24" DN600 28" DN650 30" DN750 32" DN800 34" DN850 36" DN900 42" DN1050 48" DN120054" DN1350 60" DN1500 64" DN1600 72" DN1800 80" DN2000 84" DN2100 88" DN2200 96" DN2400一、管道法兰按与管子的连接方式可分为五种基本类型:平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。
二、法兰按照法兰的密封面型式有有多种,一般常用有:全平面 Full Face (FF)、凸面 Raised Fac(RF)、凹面 Female Face( FM )、凹凸面 Male and Female Fa(eMFM)、环连接面 Ri ng Joi nt Face RJ)、榫槽面 Ton gued and Grooved Face( TG)。
管道内外径对照表-dn2600外径
钢管与塑料管规格实际选用对应表镀锌钢管塑料管及金属复合管带嵌件的塑料管件公称直径(DN)公称外径(dn/Dn)管件内径×管螺纹公制英制15 1/2〃(四分管)20 20×1/2〃20 3/4〃(六分管)25 25×3/4〃25 1〃(一寸管)32 32×1〃32 1¼〃(寸二管)40 40×1¼〃40 1½〃(寸半管)50 50×1½〃50 2〃(二寸管) 63 63×2〃65 2½〃75 75×2½〃80 3〃90100 4〃110100 4〃125150 6〃160200 8〃200200 8〃225250 10〃250300 12〃315350 14〃355400 16〃400450 18〃450500 20〃500600 24〃630NB────DN────Outside Diameter────ISO Metric(Outside Diameter) 1/2”───15 ───21.4 ────────203/4”───20 ───26.7 ────────251”────25 ───33.6 ────────321 1/4”──32 ───42.2 ────────401 1/2”──40 ───48.3 ────────502”───- 50 ───60.3 ────────632 1/2”──65 ───75.2 ────────753”───- 80 ───88.9 ────────904”───- 100 ───114.3 ───────110 DN-公称直径Ф-外径DN15-ф22mm,DN20-ф27mmDN25-ф34mm,DN32-ф42mmDN40-ф48mm,DN50-ф60mmDN65-ф76(73)mm,DN80-ф89mmDN100-ф114mm,DN125-ф140mmDN150-ф168mm,DN200-ф219mmDN250-ф273mm,DN300-ф324mmDN350-ф360mm,DN400-ф406mmDN450-ф457mm,DN500-ф508mmDN600-ф610mm,DN15-ф18mm,DN20-ф25mmDN25-ф32mm,DN32-ф38mmDN40-ф45mm,DN50-ф57mmDN65-ф73mm,DN80-ф89mmDN100-ф108mm,DN125-ф133mmDN150-ф159mm,DN200-ф219mmDN250-ф273mm,DN300-ф325mmDN350-ф377mm,DN400-ф426mmDN450-ф480mm,DN500-ф530mmDN600-ф630mm,问题:求PVC管道的内外径对照表!!!管公称内径尺寸美标SCH80 美标SCH40 英标BS3505国标DIN化工管日标JIS K6741DN inch平均外径最小壁厚平均外径最小壁厚外径最小壁厚外径最小壁厚外径壁厚设备筒体或管道绝热、防潮和保护层计算公式V=π*(D+1.033δ)*1.033δ*LS=π*(D+2.1δ+0.0082)*L式中D 直径(m)1.033、2.1 调整系数δ绝热层厚度(m)L 设备筒体或管道长度(m)0.0082 捆扎线直径或钢带厚(m)补充一下:绝热工程量。
管道内外径对照表
管道内外径对照表钢管与塑料管规格实际选用对应表镀锌钢管塑料管及金属复合管带嵌件的塑料管件公称直径(DN)公称外径(dn/Dn)管件内径×管螺纹公制英制15 1/2〃(四分管)20 20×1/2〃20 3/4〃(六分管)25 25×3/4〃25 1〃(一寸管)32 32×1〃32 1¼〃(寸二管)40 40×1¼〃40 1½〃(寸半管)50 50×1½〃50 2〃(二寸管) 63 63×2〃65 2½〃75 75×2½〃80 3〃90100 4〃110100 4〃125150 6〃160200 8〃200200 8〃225250 10〃250300 12〃315350 14〃355V=π*(D+1.033δ)*1.033δ*LS=π*(D+2.1δ+0.0082)*L式中 D 直径(m)1.033、2.1 调整系数δ绝热层厚度(m)L 设备筒体或管道长度(m)0.0082 捆扎线直径或钢带厚(m)补充一下:绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式:V=π×(D+1.033δ)×1.033δ个人理解上述体积公式的含义:D+1.033δ表示:保温层中心到中心的长度 + 单根的扎带厚度(0.033δ) = 调整后的保温层中心线长度π×(D+1.033δ)表示:保温层中心圆的周长(可想象成长度,仅管是圆形)1.033δ表示:保温层调整过系数的厚度(可想象成宽度)π×(D+1.033δ)×1.033δ表示:长度*宽度S=π×(D+2.1δ+0.0082)×L个人理解:D+2.1δ+0.0082表示:(直径+ 保温层厚度 * 2.1)+0.0082 = 外表层实际直径+扎带厚度式中D——直径1.033、2.1——调整系数;δ——绝热层厚度;L——设备筒体或管道长;0.0082——捆扎线直径或钢带厚。
钢管与塑料管规格实际选用对应表
钢管与塑料管规格实际选用对应表De一般是塑料管的外径。
DN一般是金属管的公称直径。
不管是冷凝水或冷媒管,一般都按管材的不同选用不同的标法。
d为水泥管或钢筋砼管所谓四分管、六分管与公称尺寸的关系所谓几分,主要是指管道的内径尺寸,其外径跟管道壁厚有关。
1 英寸=25.4毫米 =8英分1/8" 是 DN41/4" 是二分(2英分) DN81/2" 是四分(4英分) DN153/4" 是六分(6英分) DN202分管 DN8 4分管 DN15 6分管 DN20 1" DN25 1.2" DN32 1.5" DN40 2" DN50 2.5" DN65 3" DN80 3.5" DN90 4" DN100 5" DN125 6" DN150 8" DN200 10" DN250 12" DN300 14" DN350 16" DN400 18" DN450 20" DN500 24" DN600 28" DN650 30" DN750 32" DN800 34" DN850 36" DN900 42" DN1050 48" DN1200 54" DN1350 60" DN1500 64" DN1600 72" DN1800 80" DN2000 84" DN2100 88" DN2200 96" DN2400一、管道法兰按与管子的连接方式可分为五种基本类型:平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。
二、法兰按照法兰的密封面型式有有多种,一般常用有:全平面Full Face(FF)、凸面Raised Face(RF)、凹面Female Face(FM)、凹凸面Male and Female Face(MFM)、环连接面Ring Joint Face(RJ)、榫槽面Tongued and Grooved Face(TG)。
钢管与塑料管规格实际选用对应表
钢管与塑料管规格实际选用对应表The pony was revised in January 2021钢管与塑料管规格实际选用对应表dn一般是塑料管的外径。
DN一般是金属管的公称直径。
不管是冷凝水或冷媒管,一般都按管材的不同选用不同的标法。
d为水泥管或钢筋砼管所谓四分管、六分管与公称尺寸的关系所谓几分,主要是指管道的内径尺寸,其外径跟管道壁厚有关。
1 英寸=毫米 =8英分1/8"是一分(1英分) DN61/4" 是二分(2英分) DN81/2" 是四分(4英分) DN153/4" 是六分(6英分) DN202分管 DN8 4分管 DN15 6分管 DN20 1" DN25" DN32 " DN40 2" DN50 " DN653" DN80 " DN90 4" DN100 5" DN1256" DN150 8" DN200 10" DN250 12" DN300 14" DN350 16" DN400 18" DN450 20" DN500 24" DN600 28" DN650 30" DN750 32" DN800 34" DN850 36" DN900 42" DN1050 48" DN1200 54" DN1350 60" DN1500 64" DN1600 72" DN1800 80" DN2000 84" DN2100 88" DN2200 96" DN2400一、管道法兰按与管子的连接方式可分为五种基本类型:平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。
管道内外径对照表
钢管与塑料管规格实际选用对应表镀锌钢管塑料管及金属复合管带嵌件得塑料管件公称直径(DN) 公称外径(dn/Dn) 管件内径×管螺纹公制英制151/2〃(四分管) 2020×1/2〃203/4〃(六分管) 25 25×3/4〃251〃(一寸管)3232×1〃321¼〃(寸二管)4040×1¼〃401½〃(寸半管) 50 50×1½〃50 2〃(二寸管)6363×2〃65 2½〃75 75×2½〃803〃901004〃1101004〃1251506〃1602008〃2002008〃225250 10〃250300 12〃315350 14〃355400 16〃400450 18〃450500 20〃50060024〃 630NB────DN────OutsideDiameter────ISOMetric(Outs ide Diameter)1/2”───15───21、4──────── 203/4"─── 20 ───26、7 ────────251”────25 ─── 33、6 ────────321 1/4"──32 ─── 42、2────────401 1/2”──40 ───48、3 ──────── 502”───- 50─── 60、3 ────────632 1/2”── 65─── 75、2────────753"───- 80───88、9 ────────904”───—100 ───114、3─────── 110DN-公称直径Ф-外径DN15-ф22mm,DN20—ф27mmDN25-ф34mm,DN32-ф42mmDN40-ф48mm,DN50—ф60mmDN65-ф76(73)mm,DN80—ф89mmDN100-ф114mm,DN125—ф140mmDN150-ф168mm,DN200-ф219mmDN250-ф273mm,DN300-ф324mmDN350-ф360mm,DN400-ф406mmDN450-ф457mm,DN500-ф508mmDN600-ф610mm,DN15—ф18mm,DN20-ф25mmDN25—ф32mm,DN32-ф38mmDN40-ф45mm,DN50-ф57mmDN65-ф73mm,DN80-ф89mmDN100-ф108mm,DN125—ф133mmDN150-ф159mm,DN200—ф219mmDN250—ф273mm,DN300-ф325mmDN350-ф377mm,DN400—ф426mmDN450—ф480mm,DN500-ф530mmDN600-ф630mm,问题:求PVC管道得内外径对照表!!!V=π*(D+1、033δ)*1、033δ*LS=π*(D+2、1δ+0、0082)*L式中 D 直径(m)1、033、2、1调整系数δ绝热层厚度(m)L 设备筒体或管道长度(m)0、0082 捆扎线直径或钢带厚(m)补充一下:绝热工程量。
管道内外径对照表
钢管与塑料管规格实际选用对应表镀锌钢管塑料管及金属复合管带嵌件的塑料管件公称直径(DN)公称外径(dn/Dn)管件内径×管螺纹公制英制15 1/2〃(四分管)20 20×1/2〃20 3/4〃(六分管)25 25×3/4〃25 1〃(一寸管)32 32×1〃32 1¼〃(寸二管)40 40×1¼〃40 1½〃(寸半管)50 50×1½〃50 2〃(二寸管) 63 63×2〃65 2½〃75 75×2½〃80 3〃90100 4〃110100 4〃125150 6〃160200 8〃200200 8〃225250 10〃250300 12〃315350 14〃355400 16〃400450 18〃450500 20〃500600 24〃630NB────DN────Outside Diameter────ISO Metric(Outside Diameter)1/2”───15 ───21.4 ────────203/4”───20 ───26.7 ────────251”────25 ───33.6 ────────321 1/4”──32 ───42.2 ────────401 1/2”──40 ───48.3 ────────502”───- 50 ───60.3 ────────632 1/2”──65 ───75.2 ────────753”───- 80 ───88.9 ────────904”───- 100 ───114.3 ───────110DN-公称直径Ф-外径DN15-ф22mm,DN20-ф27mmDN25-ф34mm,DN32-ф42mmDN40-ф48mm,DN50-ф60mmDN65-ф76(73)mm,DN80-ф89mmDN100-ф114mm,DN125-ф140mmDN150-ф168mm,DN200-ф219mmDN250-ф273mm,DN300-ф324mm DN350-ф360mm,DN400-ф406mm DN450-ф457mm,DN500-ф508mm DN600-ф610mm,DN15-ф18mm,DN20-ф25mm DN25-ф32mm,DN32-ф38mm DN40-ф45mm,DN50-ф57mm DN65-ф73mm,DN80-ф89mm DN100-ф108mm,DN125-ф133mm DN150-ф159mm,DN200-ф219mm DN250-ф273mm,DN300-ф325mm DN350-ф377mm,DN400-ф426mm DN450-ф480mm,DN500-ф530mm DN600-ф630mm,问题:求PVC管道的内外径对照表!!!设备筒体或管道绝热、防潮和保护层计算公式V=π*(D+1.033δ)*1.033δ*LS=π*(D+2.1δ+0.0082)*L式中D 直径(m)1.033、2.1 调整系数δ绝热层厚度(m)L 设备筒体或管道长度(m)0.0082 捆扎线直径或钢带厚(m)补充一下:绝热工程量。
管道的内外径对照表
钢管与塑料管规格实际选用对应表镀锌钢管塑料管及金属复合管带嵌件的塑料管件公称直径(DN)公称外径(dn/Dn)管件内径×管螺纹公制英制15 1/2〃(四分管) 20 20×1/2〃20 3/4〃(六分管) 25 25×3/4〃25 1〃(一寸管) 32 32×1〃32 1¼〃(寸二管) 40 40×1¼〃40 1½〃(寸半管) 50 50×1½〃50 2〃(二寸管) 63 63×2〃65 2½〃 75 75×2½〃80 3〃 90100 4〃 110100 4〃 125150 6〃 160200 8〃 200200 8〃 225250 10〃 250300 12〃 315350 14〃 355400 16〃 400450 18〃 450500 20〃 500600 24〃 630NB────DN────Outside Diameter────ISO Metric(Outside Diameter)1/2”─── 15 ─── 21.4 ──────── 203/4”─── 20 ─── 26.7 ──────── 251”──── 25 ─── 33.6 ──────── 321 1/4”── 32 ─── 42.2 ──────── 401 1/2”── 40 ─── 48.3 ──────── 502”───- 50 ─── 60.3 ──────── 632 1/2”── 65 ─── 75.2 ──────── 753”───- 80 ─── 88.9 ──────── 904”───- 100 ─── 114.3 ─────── 110DN-公称直径Ф-外径DN15-ф22mm,DN20-ф27mmDN25-ф34mm,DN32-ф42mmDN40-ф48mm,DN50-ф60mmDN65-ф76(73)mm,DN80-ф89mmDN100-ф114mm,DN125-ф140mm DN150-ф168mm,DN200-ф219mm DN250-ф273mm,DN300-ф324mm DN350-ф360mm,DN400-ф406mm DN450-ф457mm,DN500-ф508mm DN600-ф610mm,DN15-ф18mm,DN20-ф25mmDN25-ф32mm,DN32-ф38mmDN40-ф45mm,DN50-ф57mmDN65-ф73mm,DN80-ф89mmDN100-ф108mm,DN125-ф133mm DN150-ф159mm,DN200-ф219mm DN250-ф273mm,DN300-ф325mm DN350-ф377mm,DN400-ф426mm DN450-ф480mm,DN500-ф530mm DN600-ф630mm,问题:求PVC管道的内外径对照表!!!V=π*(D+1.033δ)*1.033δ*LS=π*(D+2.1δ+0.0082)*L式中 D 直径(m)1.033、2.1 调整系数δ绝热层厚度(m)L 设备筒体或管道长度(m)0.0082 捆扎线直径或钢带厚(m)补充一下:绝热工程量。
管道内外径对照表
钢管与塑料管规格实际选用对应表镀锌钢管塑料管及金属复合管带嵌件的塑料管件公称直径(DN)公称外径(dn/Dn)管件内径×管螺纹公制英制15 1/2〃(四分管)20 20×1/2〃20 3/4〃(六分管)25 25×3/4〃25 1〃(一寸管)32 32×1〃32 1?〃(寸二管)40 40×1?〃40 1?〃(寸半管)50 50×1?〃50 2〃(二寸管) 63 63×2〃65 2?〃75 75×2?〃80 3〃90100 4〃110100 4〃125150 6〃160200 8〃200200 8〃225250 10〃250300 12〃315350 14〃355400 16〃400450 18〃450500 20〃500600 24〃 630NB────DN────Outside Diameter────ISO Metric(Outside Diameter)1/2”─── 15 ─── 21.4 ──────── 203/4”─── 20 ─── 26.7 ──────── 251”──── 25 ─── 33.6 ──────── 321 1/4”── 32 ─── 42.2 ──────── 401 1/2”── 40 ─── 48.3 ──────── 502”───- 50 ─── 60.3 ──────── 632 1/2”── 65 ─── 75.2 ──────── 753”───- 80 ─── 88.9 ──────── 904”───- 100 ─── 114.3 ─────── 110DN-公称直径Ф-外径DN15-ф22mm,DN20-ф27mmDN25-ф34mm,DN32-ф42mmDN40-ф48mm,DN50-ф60mmDN65-ф76(73)mm,DN80-ф89mmDN100-ф114mm,DN125-ф140mmDN150-ф168mm,DN200-ф219mmDN250-ф273mm,DN300-ф324mmDN350-ф360mm,DN400-ф406mmDN450-ф457mm,DN500-ф508mmDN600-ф610mm,DN15-ф18mm,DN20-ф25mmDN25-ф32mm,DN32-ф38mmDN40-ф45mm,DN50-ф57mmDN65-ф73mm,DN80-ф89mmDN100-ф108mm,DN125-ф133mmDN150-ф159mm,DN200-ф219mmDN250-ф273mm,DN300-ф325mmDN350-ф377mm,DN400-ф426mmDN450-ф480mm,DN500-ф530mmDN600-ф630mm,问题:求PVC管道的内外径对照表!!!V=π*(D+1.033δ)*1.033δ*LS=π*(D+2.1δ+0.0082)*L式中 D 直径(m)1.033、2.1 调整系数δ绝热层厚度(m)L 设备筒体或管道长度(m)0.0082 捆扎线直径或钢带厚(m)补充一下:绝热工程量。
钢管与塑料管规格实际选用对应表
钢管与塑料管规格实际选用对应表dn一般是塑料管的外径。
DN一般是金属管的公称直径。
不管是冷凝水或冷媒管,一般都按管材的不同选用不同的标法。
d为水泥管或钢筋砼管所谓四分管、六分管与公称尺寸的关系所谓几分,主要是指管道的内径尺寸,其外径跟管道壁厚有关。
1 英寸=25.4毫米 =8英分1/8" 是一分(1英分) DN61/4" 是二分(2英分) DN81/2" 是四分(4英分) DN153/4" 是六分(6英分) DN202分管 DN8 4分管 DN15 6分管 DN20 1" DN25 1.2" DN32 1.5" DN40 2" DN50 2.5" DN65 3" DN80 3.5" DN90 4" DN100 5" DN125 6" DN150 8" DN200 10" DN250 12" DN300 14" DN350 16" DN400 18" DN450 20" DN500 24" DN600 28" DN650 30" DN750 32" DN800 34" DN850 36" DN900 42" DN1050 48" DN1200 54" DN1350 60" DN1500 64" DN1600 72" DN1800 80" DN2000 84" DN2100 88" DN2200 96" DN2400一、管道法兰按与管子的连接方式可分为五种基本类型:平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。
二、法兰按照法兰的密封面型式有有多种,一般常用有:全平面Full Face(FF)、凸面Raised Face(RF)、凹面Female Face(FM)、凹凸面Male and Female Face(MFM)、环连接面Ring Joint Face(RJ)、榫槽面Tongued and Grooved Face(TG)。
管道的内外径对照表
钢管与塑料管规格实际选用对应表镀锌钢管塑料管及金属复合管带嵌件的塑料管件公称直径(DN)公称外径(dn/Dn)管件内径×管螺纹公制英制15 1/2〃(四分管) 20 20×1/2〃20 3/4〃(六分管) 25 25×3/4〃25 1〃(一寸管) 32 32×1〃32 1¼〃(寸二管) 40 40×1¼〃40 1½〃(寸半管) 50 50×1½〃50 2〃(二寸管) 63 63×2〃65 2½〃 75 75×2½〃80 3〃 90100 4〃 110100 4〃 125150 6〃 160200 8〃 200200 8〃 225250 10〃 250300 12〃 315350 14〃 355400 16〃 400450 18〃 450500 20〃 500600 24〃 630NB────DN────Outside Diameter────ISO Metric(Outside Diameter)1/2”─── 15 ─── 21.4 ──────── 203/4”─── 20 ─── 26.7 ──────── 251”──── 25 ─── 33.6 ──────── 321 1/4”── 32 ─── 42.2 ──────── 401 1/2”── 40 ─── 48.3 ──────── 502”───- 50 ─── 60.3 ──────── 632 1/2”── 65 ─── 75.2 ──────── 753”───- 80 ─── 88.9 ──────── 904”───- 100 ─── 114.3 ─────── 110DN-公称直径Ф-外径DN15-ф22mm,DN20-ф27mmDN25-ф34mm,DN32-ф42mmDN40-ф48mm,DN50-ф60mmDN65-ф76(73)mm,DN80-ф89mmDN100-ф114mm,DN125-ф140mm DN150-ф168mm,DN200-ф219mm DN250-ф273mm,DN300-ф324mm DN350-ф360mm,DN400-ф406mm DN450-ф457mm,DN500-ф508mm DN600-ф610mm,DN15-ф18mm,DN20-ф25mmDN25-ф32mm,DN32-ф38mmDN40-ф45mm,DN50-ф57mmDN65-ф73mm,DN80-ф89mmDN100-ф108mm,DN125-ф133mm DN150-ф159mm,DN200-ф219mm DN250-ф273mm,DN300-ф325mm DN350-ф377mm,DN400-ф426mm DN450-ф480mm,DN500-ф530mm DN600-ф630mm,问题:求PVC管道的内外径对照表!!!V=π*(D+1.033δ)*1.033δ*LS=π*(D+2.1δ+0.0082)*L式中 D 直径(m)1.033、2.1 调整系数δ绝热层厚度(m)L 设备筒体或管道长度(m)0.0082 捆扎线直径或钢带厚(m)补充一下:绝热工程量。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
钢管与塑料管规格实际选用对应表
dn一般是塑料管的外径。
DN一般是金属管的公称直径。
不管是冷凝水或冷媒管,一般都按管材的不同选用不同的标法。
d为水泥管或钢筋砼管
所谓四分管、六分管与公称尺寸的关系
所谓几分,主要是指管道的内径尺寸,其外径跟管道壁厚有关。
1 英寸=25.4毫米 =8英分
1/8" 是一分(1英分) DN6
1/4" 是二分(2英分) DN8
1/2" 是四分(4英分) DN15
3/4" 是六分(6英分) DN20
2分管 DN8 4分管 DN15 6分管 DN20 1" DN25
1.2" DN32 1.5" DN40 2" DN50
2.5" DN65
3" DN80 3.5" DN90 4" DN100 5" DN125
6" DN150 8" DN200 10" DN250 12" DN300
14" DN350 16" DN400 18" DN450 20" DN500
24" DN600 28" DN650 30" DN750 32" DN800
34" DN850 36" DN900 42" DN1050 48" DN1200
54" DN1350 60" DN1500 64" DN1600 72" DN1800
80" DN2000 84" DN2100 88" DN2200 96" DN2400
一、管道法兰按与管子的连接方式可分为五种基本类型:平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。
二、法兰按照法兰的密封面型式有有多种,一般常用有:
全平面Full Face(FF)、凸面Raised Face(RF)、凹面Female Face(FM)、凹凸面Male and Female Face(MFM)、环连接面Ring Joint Face(RJ)、榫槽面Tongued and Grooved Face(TG)。
1、平面法兰:连接面是平面的法兰。
2、凸面法兰:带凸台,连接面是圆平面的法兰,凸面法兰可以这样配合:凸面法兰+垫片+凸面法兰。
3、凹面法兰:带圆柱孔,连接面是小圆环平面的法兰。
4、凹凸面法兰:所谓凹凸面法兰实际上是对一对相配合法兰,凹面法兰+垫片+凸面法兰,配合面是小圆平面。
5、环连接面法兰:带凸台,凸台上有环形凹槽,凹槽里放置O型圈,然后跟另外一个环连接面法兰相配合。
6、榫槽面法兰:所谓榫槽面法兰实际上是对一对相配合的法兰,榫面法兰+垫片+槽面法兰,配合面是小圆环平面。
三、法兰的使用范围:
1、平焊钢法兰:适用于公称压力不超过2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下,如低压非净化压缩空气、低压循环水,它的优点是价格比较便宜。
2、对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为0.25~2.5MPa的对焊法兰采用凹凸式密封面。
3、承插焊法兰:常用于PN≤10.0MPa,DN≤40的管道中。
4、松套法兰:松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。
当介质腐蚀性较强时,法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料,而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封。
5、整体法兰:常常是将法兰与设备、管子、管件、阀门等做成一体,这种型式在设备和阀门上常用。
6、对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠,公称压力为0.25~2.5MPa的对焊法兰采用凹凸式密封面。
7、承插焊法兰:常用于PN≤10.0MPa,DN≤40的管道中。
