PCB表面处理介绍
PCB各种表面处理介绍
浸鍍錫之熱力學
浸鍍錫之反應機制
浸鍍錫流程
儲存環境: 化錫成品(真空包裝後): 存放溫度:25℃(50~60RH%)---存放期限：6個月。 化錫成品(成品現場置放)： 存放溫度:25℃(50~60RH%)---存放期限1天內(1天內需完成真 空包裝作業)；化錫板於客戶端上件作業時，需在24小時內完 成(雙面作業)。 化錫成品(客戶端包裝拆開後)： 存放溫度:25℃(50~60RH%)---存放期限:24小時內。
建議事項: A.化錫板建議於板廠交貨後3個月內，完成打件動作，若存放
條件優良，可保存至6個月。(可烘烤 但溫度需小於110℃ 時間:1小時內) B.化錫板若產生氧化異常，可進行重工。 C.板子存放時間超過6個月，建議報廢處理。
1-4化鎳浸金(Electroless Nickel Immersion Gold, ENIG)
浸鍍金之反應機構
化學鎳溶液的成分及其作用
儲存環境: 化金成品(真空包裝後): 存放溫度:23~25℃(50~60RH%)---存放期限：6個月。 化金成品(成品現場置放)： 存放溫度:23~25℃(50~60RH%)---存放期限2天內(2天內需完 成真空包裝作業)；化金板於客戶端上件作業時，需在24小時 內完成(雙面作業)。 化金成品(客戶端包裝拆開後)： 存放溫度:23~25℃(50~60RH%)---存放期限:2天內。
建議事項: A.化金板建議於板廠交貨後3個月內，完成打件動作，若存放
條件優良，可保存至6個月(擺放超過3個月需烘烤)。 B.化金板若產生氧化異常，可進行重工。 C.板子存放時間超過6個月，需先進行烘烤後，再取幾片空板過
IR-Reflow，若無爆板異常，其餘板子才可正常上件。
二. 各種表面處理之優缺點比較:
PCB板表面处理标准
PCB板表面处理标准本文档旨在为PCB（Printed Circuit Board）板的表面处理提供标准和准则。
通过合适的表面处理，可以确保PCB板的质量和性能，从而提高整体电路的可靠性。
1. 表面处理的重要性表面处理是PCB板制造过程中的关键步骤。
它不仅可以提供保护性涂层，防止PCB板受到腐蚀和氧化，还可以改善焊接和连接性能，提高PCB板的可靠性和性能。
2. 表面处理的标准根据PCB板的用途和需要，选择合适的表面处理方法和标准非常重要。
以下是常用的表面处理标准：2.1 焊料电镀（Solder Plating）焊料电镀是最常见的表面处理方法之一。
它可以提供较好的焊接性能和连接性能，使得电子器件能够稳固地连接在PCB板上。
常见的焊料电镀材料包括无铅锡镀、热浸锡（HASL）和金手指电镀等。
2.2 金属化（Metalization）金属化是一种在PCB板表面涂覆金属层的表面处理方法。
它可以提高导电性能和抗氧化能力，适用于特定的高频电路和高功率电路。
常用的金属化材料包括金、银和铜等。
2.3 有机保护层（Organic Coating）有机保护层是一种通过涂覆有机材料在PCB板表面形成保护层的表面处理方法。
它可以提供良好的防腐蚀和绝缘性能，延长PCB板的使用寿命。
常见的有机保护层材料包括防焊阻焊（Solder Mask）和丝印（Silkscreen）等。
2.4 表面粗糙度（Surface Roughness）表面处理还需要注意表面粗糙度的要求。
合适的表面粗糙度可以提供良好的焊接性能和连接性能，避免焊接缺陷和信号干扰。
常见的表面粗糙度要求包括RA值和RZ值等。
3. 技术要求和检验方法为确保表面处理的质量和符合标准，需要采用适当的技术要求和检验方法。
具体的技术要求和检验方法可以根据相关行业标准和客户要求进行制定和选择。
常见的技术要求和检验方法包括可视检查、显微镜检查和剥离实验等。
4. 总结通过合适的表面处理，可以提高PCB板的质量和性能，确保电路的可靠性。
PCB板表面处理
深圳市嘉立创科技发展有限公司/gbPCB电路板的表面处理简介PCB板表面处理一般分为几种，现进行简单介绍。
★从表面处理工艺分类1）喷锡喷锡是电路板行内最常见的表面处理工艺，它具有良好的可焊接性，可用于大部分电子产品。
喷锡板对其他表面处理来说，它成本低、可焊接性好的优点；其不足之处是表面没有沉金平整，特别是大面积开窗的时候，更容易出现锡不平整的现象。
2）沉锡沉锡跟喷锡的不同点在于它的平整度好，但不足之处是极容易氧化发黑。
3）沉金只要是“沉”其平整度都比“喷”的工艺要好。
沉金是无铅的，沉金一般用于金手指、按键板，因为金的电阻小，所以接触性的必须要用到金，如手机的按键板灯。
沉金是软金，对于经常要插拔的要用镀金。
4）镀金在沉金中已经提到镀金，镀金有个致命的不足时其焊接性差，但其硬度比沉金好。
我公司不做镀金工艺。
5）osp一直认为它没有什么好处，它主要靠药水与焊接铜皮之间的反应产生可焊接性，唯一的好处是生产快，成本低；但是因其可焊接性差、容易氧化，电路板行内一般用得比较少。
总结：如果对于平整度有要求，如对频率有要求的阻抗电路板（如微带线）尽量用沉金工艺；如果不是金手指、邦定位、按键位，那么尽量采用喷锡工艺！当然除以上几种工艺外，还有表面印碳油、沉银、表面过松香、镀镍等不常用工艺，在此不做一一做介绍，如果有特殊需求需做进一步了解的，可到百度做进一步了解！★从电路板的环保上分类1）有铅表面工艺有铅喷锡，该工艺对板材没有特殊要求。
2）无铅表面工艺无铅喷锡、沉金都是无铅工艺，该工艺对板材没有特殊要求。
3）Rohs欧盟Rohs指令，是无铅中要求苛刻的一种工艺。
该工艺对板材有严格的要求，需要用无卤素板材。
因此在找厂家下订单时，如果有Rohs要求，请一定要指明，否则厂家一般都认为是第二种常规的无铅工艺。
QQ 459582495GB。
PCB表面处理工艺
PCB表面处理工艺PCB（Printed Circuit Board）是一种基础电子元件，广泛应用于电子产品中。
而PCB表面处理工艺则是制造PCB过程中的重要环节之一，它的主要目的是提高PCB的可焊性、可靠性和耐腐蚀性。
本文将从PCB表面处理的基本原理、常见的表面处理工艺以及未来的发展趋势三个方面，来探讨PCB表面处理工艺。
一、基本原理PCB表面处理工艺的基本原理在于，通过特定的物理和化学方法，在PCB表面形成一层与焊接或贴片工艺兼容的金属覆盖层，以增加PCB与焊接材料之间的接触面积和粘附性。
表面处理可以使焊接材料更好地覆盖印刷电路板表面，从而提高焊接质量和工艺的可靠性。
二、常见的表面处理工艺1. 镀金工艺镀金工艺是最常见且广泛应用的PCB表面处理工艺之一。
它主要有两种方式：电镀金工艺和电镀镍金工艺。
电镀金工艺在PCB表面生成一层致密的镀金层，提高了PCB的导电性和耐腐蚀性。
电镀镍金工艺通过先镀一层镍，再在其上电镀一层金，以增加PCB表面的硬度和耐磨性。
2. 焊接阻焊工艺焊接阻焊工艺是将焊接接点的金属部分暴露出来，而将其他部分涂覆上一层绝缘材料。
这种工艺能够保护PCB的焊接接点，防止电路之间的短路，提高PCB的可靠性。
3. OSP工艺OSP（Organic Solderability Preservative）工艺是一种无铅化的表面处理工艺，它通过在PCB表面形成一层有机锡保护层来提高PCB的可焊性。
OSP工艺不需要使用有毒的重金属，符合环保要求，因此在无铅焊接领域逐渐得到广泛应用。
4. 光刻工艺光刻工艺是将光刻胶涂覆在PCB表面，然后使用UV光源通过光掩膜进行曝光，最后根据曝光后的图案进行化学腐蚀，得到所需的PCB 线路形状。
光刻工艺不仅可以实现高精度的线路制作，还可以提高PCB表面的耐腐蚀性。
三、未来的发展趋势随着电子技术的不断发展，对PCB表面处理工艺提出了更高的要求。
未来的发展趋势主要有以下几个方面：1. 小型化和多功能化随着电子产品对体积和重量的要求越来越高，PCB表面处理工艺需要更加小型化和多功能化。
PCB表面处理简介

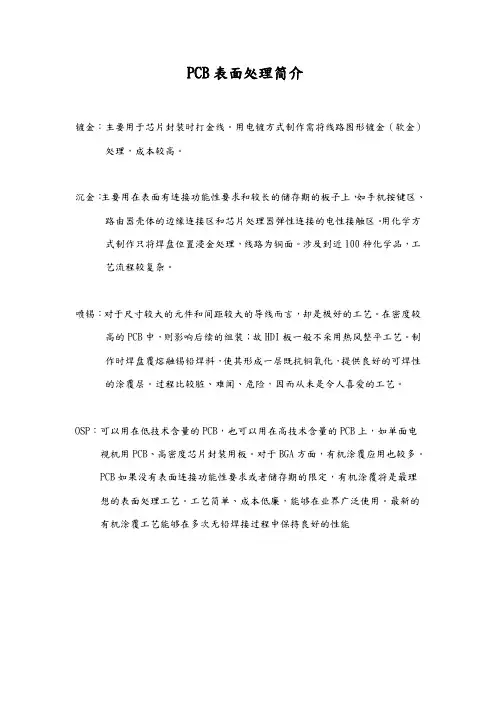

PCB表面处理简介
镀金：主要用于芯片封装时打金线。
用电镀方式制作需将线路图形镀金（软金）处理，成本较高。
沉金：主要用在表面有连接功能性要求和较长的储存期的板子上，如手机按键区、路由器壳体的边缘连接区和芯片处理器弹性连接的电性接触区。
用化学方式制作只将焊盘位置浸金处理，线路为铜面。
涉及到近100种化学品，工艺流程较复杂。
喷锡：对于尺寸较大的元件和间距较大的导线而言，却是极好的工艺。
在密度较高的PCB中，则影响后续的组装；故HDI板一般不采用热风整平工艺。
制作时焊盘覆熔融锡铅焊料，使其形成一层既抗铜氧化，提供良好的可焊性的涂覆层。
过程比较脏、难闻、危险，因而从未是令人喜爱的工艺。
OSP：可以用在低技术含量的PCB，也可以用在高技术含量的PCB上，如单面电视机用PCB、高密度芯片封装用板。
对于BGA方面，有机涂覆应用也较多。
PCB如果没有表面连接功能性要求或者储存期的限定，有机涂覆将是最理想的表面处理工艺。
工艺简单、成本低廉，能够在业界广泛使用。
最新的有机涂覆工艺能够在多次无铅焊接过程中保持良好的性能。
PCB表面处理工艺常见六大分类
PCB表面处理工艺常见六大分类一、定义PCB表面处理工艺是指在PCB元器件和电气连接点上，人工形成一层与原有基体性能不同表层的工艺方法。
由于铜本身的可焊性良好，但在空气中倾向于以氧化物的形式存在，因此需要对PCB进行表面处理，避免影响PCB的可焊性与电气性能。
二、工艺分类1、热风整平热风整平HASL，又称热风焊料整平。
它是在PCB表面涂覆熔融锡铅焊料并用加热压缩空气整平（吹平），使其形成一层抗铜氧化且可焊性良好的涂覆层。
热风整平分为垂直式和水平式两种。
PCB进行热风整平时，要浸在熔融的焊料中，风刀在焊料凝固之前吹平液态焊料，并将铜面上焊料的弯月状最小化，阻止焊料桥接。
工艺流程：微蚀——预热——涂覆助焊剂——喷锡——清洗2、有机防氧化（OSP）OSP，又称Preflux，译为有机保焊膜、护铜剂。
OSP指的是在洁净的裸铜表面上，以化学方法长出一层具有防氧化，耐热冲击，耐湿性功效的有机皮膜，用以阻隔铜和空气，避免铜表面于常态环境中氧化或硫化。
同时OSP在后续的焊接高温中，容易被助焊剂所迅速清除，以便焊接。
工艺流程：脱脂——微蚀——酸洗——纯水清洗——有机涂覆——清洗3、化学沉镍金化学沉镍金指的是在铜表面上包裹一层电性能良好的镍金合金。
不同于OSP仅作为防锈阻隔层，化学沉镍金能在PCB长期使用过程中保证其具有良好的电性能。
另外，化学沉镍金也具有优于其它表面处理工艺的环境忍耐性。
工艺流程：脱酸洗清洁——微蚀——预浸——活化——化学镀镍——化学浸金4、化学沉银化学沉银介于OSP与化学镀镍或浸金之间，工艺较简单、快速。
其暴露于热、湿与污染的环境中，仍能保证很好的电性能及良好的可焊性。
美中不足的是，会失去光泽。
由于银层下面没有镍，因此沉银不具备化学镀镍或浸金那样好的物理强度。
5、电镀镍金电镀镍金指的是在PCB表面导体先电镀上一层镍之后，再电镀上一层金。
镀镍主要作用是防止金与铜之间发生扩散。
电镀镍金分类：（1）镀软金即纯金，表面看起来不亮，主要用于芯片封装时打金线；（2）镀硬金，表面平滑坚硬、耐磨，含有钴等元素，表面看起来较光亮。
PCB表面处理及特殊工艺
化镍金的优点： 贵金属 储龄长 可打铝线 可做超微小间距
化镍金的局限性： 成本较高 制程相对复杂 不可重工
January 26, 2015
20
3、PCB表面处理
化镍浸金
化镍金一般采用垂直线生产。流程相对复杂
January 26, 2015
21
3、PCB表面处理
化镍浸金
催化：作为化学镍金的沉积，必须在催化状态下，才能发生选择性沉积.Ⅷ族元 素及Au等许多金属都可以作为化学镍的催化晶体.铜原子由于不具备化学镍沉积 的催化晶种的特性，所以通过置换反应可使铜面沉积所需要的催化晶种。
10
沉锡
3、PCB表面处理
沉锡由于药水攻击，易导致绿油剥离
January 26, 2015
11
3、PCB表面处理
喷锡
热风整平又称喷锡，是将印制板浸入熔融的焊料中，再通过热 风将印制板的表面及金属化孔内的多余焊料吹掉，从而得一个 平滑，均匀光亮的焊料涂覆层。
喷锡的优点： 制程成熟 有成熟的工业标准 铜-锡-铅焊接点 产速高 可重工 无晶须 储龄长 可多重装配
PCB常用表面处理
3、PCB表面处理
常见的表面处理有： 沉银 沉锡 喷锡 OSP 沉金
January 26, 2015
1
3、PCB表面处理
沉银
通过化学置换反应，在PCB的铜面沉积上一层银（厚度0.15-0.45um）。
沉银的优点： 平整性好，可做超微小间距 良好的导电性和焊接性 流程控制简单 产速高 可重工
Aluminum
BONDABILITY
NON USED Pad
Protected
Protected
STORAGE
1year
PCB表面处理工艺简述
PCB表面处理工艺简述普通的表面处理有喷锡，OSP，沉金……等，这里的“表面”指的是PCB上为元器件或其他系统到PCB的之间提供电气衔接的衔接点，如焊盘或接触式衔接的衔接点。
裸铜本身的可焊性很好，但是裸露在空气中很简单氧化，而且简单受到污染。
这也是PCB必需要举行表面处理的缘由。
1、喷锡（HASL）在穿孔器件占主导地位的场合，波峰焊是最好的焊接办法。
采纳热风整平（HASL， Hot-air solder leveling）表面处理技术足以满足波峰焊的工艺要求，固然对于结点强度（尤其是接触式衔接）要求较高的场合，多采纳电镀镍/金的办法。
HASL是在世界范围内主要应用的表面处理技术，但是有三个主要动力推进着电子工业不得不考虑HASL的替代技术：成本、新的工艺需求和无铅化需要。
从成本的观点来看，许多电子元件诸如移动通信和个人计算机正变成平民化的消费品。
以成本或更低的价格销售，才干在激烈的竞争环境中立于不败之地。
组装技术进展到SMT以后， PCB焊盘在组装过程中要求采纳丝网印刷和回流焊接工艺。
在SMA场合，PCB表面处理工艺最初依旧沿用了HASL技术，但是随着SMT器件的不断缩小，焊盘和网板开孔也在随之变小，HASL技术的弊端逐渐裸露了出来。
HASL技术处理过的焊盘不够平整，共面性不能满足细间距焊盘的工艺要求。
环境的关注通常集中在潜在的铅对环境的影响。
2、有机可焊性庇护层（OSP）有机可焊性庇护层（OSP, Organic solderability preservative）是一种有机涂层，用来防止铜在焊接以前氧化，也就是庇护PCB焊盘的可焊性不受破坏。
PCB 表面用OSP处理以后，在铜的表面形成一层薄薄的有机化合物，从而庇护铜不会被氧化。
Benzotriazoles型OSP的厚度普通为100A°，而 Imidazoles型OSP的厚度要厚一些，普通为400 A°。
OSP薄膜是第1页共3页。
PCB表面处理分类及特点
PCB表面处理分类及特点1. 引言PCB（Printed Circuit Board，印刷电路板）作为电子产品中重要的组成部分，需要经过多道工序才能完成。
其中，PCB表面处理是一个关键步骤，它对于保证电路板的可靠性、耐久性以及后续元器件的焊接质量起着重要作用。
本文将介绍PCB表面处理的常见分类及各自的特点。
2. PCB表面处理分类2.1. 防氧化处理防氧化处理是为了防止PCB表面暴露在空气中导致氧化反应。
常见的防氧化处理方法有：2.1.1. 镀金处理特点： - 具有良好的导电性和焊接性。
- 防止PCB表面氧化。
- 抗腐蚀性强。
2.1.2. 镀锡处理特点： - 容易和焊脚形成良好的金属间化合物，提高焊接质量。
- 具有良好的抗氧化性。
- 防止PCB表面氧化。
2.2. 表面涂覆处理表面涂覆处理是为了提高PCB表面的耐久性和抗污染性能。
常见的表面涂覆处理方法有：2.2.1. 涂覆有机保护层特点： - 防止PCB表面被化学物质侵蚀。
- 抗潮湿性好，有利于提高电子设备的可靠性。
2.2.2. 涂覆防焊膜特点： - 防止焊接过程中焊接锡膏与PCB直接接触，减少气泡和焊点质量不良的情况。
- 提高焊接质量。
2.3. 洁净处理洁净处理是为了去除PCB表面的污染物，使其满足后续工艺要求。
常见的洁净处理方法有：2.3.1. 超声洗涤特点： - 能够清除PCB表面附着的细小杂物。
- 清洗效果好，不会对PCB表面造成损害。
2.3.2. 真空吸尘特点： - 移除表面的颗粒污染物。
- 不使用喷洒化学清洁剂。
3. 各类处理方法的适用场景3.1. 防氧化处理的适用场景•部分环境下容易造成氧化反应的PCB。
•对焊接质量和可靠性要求较高的PCB。
3.2. 表面涂覆处理的适用场景•需要提高PCB表面的耐久性和抗污染性的环境。
•需要保护PCB表面不被化学物质侵蚀的环境。
3.3. 洁净处理的适用场景•需要确保PCB表面没有细小杂物的环境。
六种常见的PCB的表面处理方式介绍
六种常见的PCB的表面处理方式介绍
PCB表面处理技术是指在PCB元器件和电气连接点上人工形成一层与基体的机械、物理和化学性能不同的表层的工艺方法。
其目的是保证PCB良好的可焊性或电气性能。
由于铜在空气中倾向于以氧化物的形式存在，严重影响PCB的可焊性和电气性能，因此需要对PCB进行表面处理。
目前常见的表面处理方式有以下几种：
1、热风整平
在PCB表面涂覆熔融锡铅焊料并用加热压缩空气整平（吹平）的工艺，使其形成一层既抗铜氧化又可提供良好的可焊性的涂覆层。
热风整平时焊料和铜在结合处形成铜锡金属化合物，其厚度大约有1～2mil；
2、有机防氧化（OSP）
在洁净的裸铜表面上，以化学的方法长出一层有机皮膜。
这层膜具有防氧化，耐热冲击，耐湿性，用以保护铜表面于常态环境中不再继续生锈（氧化。
PCB的表面工艺处理方式
PCB的表面工艺处理方式PCB的“表面”指的是PCB上为电子元器件或其他系统到PCB的电路之间提供电气连接的连接点，如焊盘或接触式连接的连接点。
裸铜本身的可焊性很好，但是暴露在空气中很容易氧化，而且容易受到污染。
这也是PCB必须要进行表面处理的原因。
一、各种表面处理方式介绍1、热风整平HASL采用热风整平（HASL， Hot-air solder leveling）表面处理技术足以满足波峰焊的工艺要求， HASL是在世界范围内主要应用的表面处理技术，但是有三个主要动力推动着电子工业不得不考虑HASL的替代技术：成本、新的工艺需求和无铅化需要。
该工艺是指在PCB最终裸露金属表面覆盖63/37的锡铅合金。
热风整平锡铅合金镀层的厚度要求为12.7um至38.1u m。
热风整平工艺对于控制其镀层的厚度和焊盘图形较为困难，不推荐使用于有细脚距元件的PCB，原因是细脚距元件（≤0.4mm）对焊盘平整度要求高；热风整平工艺的热冲击可能会导致PCB翘曲，厚度小于0.7mm的超薄PCB不推荐采用该表面处理方式。
此外，热风整平工艺使用的Sn-Pb焊料也不符合环保要求(RoHS指令)。
2、有机焊料防护（OSP）有机可焊性保护层（OSP, Organic solderability preservative）是一种有机涂层，用来防止铜在焊接以前氧化，也就是保护PCB焊盘的可焊性不受破坏。
PCB 表面用OSP处理以后，在铜的表面形成一层薄薄的有机化合物，从而保护铜不会被氧化。
在组装过程中（回流焊），OSP很容易就熔进到了焊膏或者酸性的Flux里面，同时露出活性较强的铜表面，最终在元器件和焊盘之间形成Sn/Cu金属间化合物，因此，OSP用来处理焊接表面具有非常优良的特性。
OSP不存在铅污染问题，所以环保。
平整度好尤其适合于密脚距PCB。
OSP也是目前PCB主要的表面处理方式。
OSP的局限性●由于OSP透明无色，所以检查起来比较困难，很难辨别PCB是否涂过OSP。
关于PCB板表面处理,镀金和沉金工艺的区别
关于PCB板表面处理,镀金和沉金工艺的区别
关于PCB板表面处理,镀金和沉金工艺的区别
一、PCB板表面处理
PCB板的表面处理工艺包括：抗氧化，喷锡，无铅喷锡，沉金，沉锡，沉银，镀硬金，全板镀金，金手指，镍钯金OSP等。
要求主要有：成本较低，可焊性好，存储条件苛刻，时间短，环保工艺，焊接好，平整。
喷锡：喷锡板一般为多层（4-46层）高精密度PCB样板，已被国内多家大型通讯、计算机、医疗设备及航空航天企业和研究单位采用。
金手指（connecting finger）是内存条上与内存插槽之间的连接部件，所有的信号都是通过金手指进行传送的。
金手指由众多金黄色的导电触片组成，因其表面镀金而且导电触片排列如手指状，所以称为“金手指”，金手指板都需要镀金或沉金。
金手指实际上是在覆铜板上通过特殊工艺再覆上一层金，因为金的抗氧化性极强，而且传导性也很强。
不过因为金昂贵的价格，目前较多的内存都采用镀锡来代替，从上个世纪90年代开始锡材料就开始普及。
目前主板、内存和显卡等设备的“金手指”几乎都是采用的锡材料，只有部分高性能服务器/工作站的配件接触点才会继续采用镀金的做法，价格自然不菲的。
二、镀金和沉金工艺的区别
沉金采用的是化学沉积的方法，通过化学氧化还原反应的方法生成一层镀层，一般厚度较厚，是化学镍金金层沉积方法的一种，可以达到较厚的金层。
镀金采用的是电解的原理，也叫电镀方式。
其他金属表面处理也多数采用的是电镀方式。
在实际产品应用中，90%的金板是沉金板，因为镀金板焊接性差是他的致命缺点，也是导致很多公司放弃镀金工艺的直接原因！
沉金工艺在印制线路表面上沉积颜色稳定，光亮度好，镀层平整，
可焊性良好的镍金镀层。
PCB常用板料和表面处理方式
一、常见板材1. 普通Tg、中Tg、高Tg:o Tg指的是玻璃化转变温度，普通Tg通常在130°C左右，中Tg 在150°C-160°C，高Tg大于160°C。
o高Tg板料在高温下稳定性更好，但成本也相对较高。
2. 有卤、无卤:o有卤板料含有卤素，可提供良好的阻燃性能，但环保性较差。
o无卤板料不含卤素，更环保，但阻燃性能可能不如有卤板料。
3. 低Dk板料:o Dk指的是介电常数，低Dk板料适用于高频应用，可以减少信号传输过程中的损耗。
4. 低损耗板料:o低损耗板料具有较低的介电损耗，适合高速信号传输。
5. 高频板料:o高频板料适用于微波、射频等高频应用，通常具有低损耗和低介电常数。
6. 高速板料:o高速板料设计用于快速数据传输，通常具有低介电常数和低损耗。
7. 金属基板:o金属基板以铝或铜为基，具有良好的热导性，适用于LED照明等需要良好散热的应用。
8. RCC板料:o RCC（Resin Coated Copper）板料是覆铜板，适用于柔性电路。
9. PTC板料:o PTC（Positive Temperature Coefficient）板料具有正温度系数，适用于过热保护。
10. 金属碳板料:o金属碳板料含有金属填充物，提供了改善的热传导性能。
11. 陶瓷板料:o陶瓷板料具有高热导率和良好的高频性能，但成本较高。
12. PI板料:o PI（Polyimide）板料具有高温稳定性和良好的机械性能，常用于柔性电路板。
13. BT板料:o BT（Bismaleimide-Triazine）板料是一种高温环氧树脂，适用于高频应用。
14. PTFE板料:o PTFE（聚四氟乙烯）板料具有极低的介电常数和损耗，适用于高频电路板。
二、常见表面处理方式1. 沉镍金(ENIG)o优点：导电性强，抗氧化性好，寿命长；镀层致密，适用于焊接及插拔场合。
o缺点：成本较高，焊接强度较差。
PCB几种常见表面涂覆简介
PCB几种常见外表涂覆简介1. 概述外表涂覆是电子产品制造中的一项关键工艺，主要目的是保护PCB 〔Printed Circuit Board，印制电路板〕上的电子元器件，并提高其可靠性和耐用性。
本文将介绍几种常见的外表涂覆技术及其特点。
2. 焊膏覆盖〔Solder Mask〕焊膏覆盖是一种常见的外表涂覆技术，主要用于保护PCB上的焊点，并防止短路和氧化。
焊膏通常由热固性树脂制成，能够耐高温和化学腐蚀。
它具有良好的绝缘性能，并可以提高电路板的可靠性。
焊膏覆盖通常需要通过光刻和蚀刻等工艺来实现。
在光刻过程中，将焊膏覆盖在PCB外表，并使用UV曝光将焊膏暴露在需要焊接的区域。
然后，通过蚀刻去除未曝光的焊膏，只留下焊点区域。
3. 碳墨覆盖〔Carbon Ink〕碳墨覆盖是一种常见的外表涂覆技术，主要用于屏蔽PCB上的电磁干扰。
碳墨具有良好的导电性能和抗腐蚀性能，能够有效地吸收电磁波，减少电磁辐射对PCB的干扰。
碳墨覆盖通常采用印刷方式进行，将碳墨涂于PCB外表的特定区域。
这些区域通常是电磁敏感的局部，如射频天线，以提高PCB的抗干扰能力。
4. 封装覆盖〔Coating〕封装覆盖是一种常见的外表涂覆技术，主要用于保护PCB上的电子元器件免受环境的影响，如湿气、污染和机械压力。
常见的封装材料包括环氧树脂和聚脂。
封装覆盖通常使用喷涂或浸涂的方式进行。
喷涂是通过喷枪将封装材料均匀地喷在PCB外表，浸涂那么是将PCB浸在封装材料中，使其充分覆盖整个PCB外表。
封装材料应当具有良好的粘附性能和耐候性，以确保其在各种环境条件下的性能稳定性。
5. 金属覆盖〔Metal Plating〕金属覆盖是一种常见的外表涂覆技术，主要用于提高PCB的导电性能和耐腐蚀性。
常见的金属覆盖材料包括金、银和锡等。
金属覆盖通常通过电镀工艺实现。
在电镀过程中，PCB被浸入金属溶液中，并通过电流和化学反响将金属沉积在PCB外表。
这种金属覆盖能够提供良好的导电性能，并增强PCB对环境的耐腐蚀能力。
PCB板子八种表面处理工艺介绍
PCB板子八种表面处理工艺介绍1.热风整平（喷锡）热风整平又名热风焊料整平（俗称喷锡），它是在PCB表面涂覆熔融锡（铅）焊料并用加热压缩空气整（吹）平的工艺，使其形成一层既抗铜氧化，又可提供良好的可焊性的涂覆层。
热风整平时焊料和铜在结合处形成铜锡金属间化合物。
PCB进行热风整平时要沉在熔融的焊料中；风刀在焊料凝固之前吹平液态的焊料；风刀能够将铜面上焊料的弯月状最小化和阻止焊料桥接。
2.有机可焊性保护剂（OSP）OSP是印刷电路板（PCB）铜箔表面处理的符合RoHS指令要求的一种工艺。
OSP是Organic Solderability Preservatives的简称，中译为有机保焊膜，又称护铜剂，英文亦称之Preflux。
简单地说，OSP就是在洁净的裸铜表面上，以化学的方法长出一层有机皮膜。
这层膜具有防氧化，耐热冲击，耐湿性，用以保护铜表面于常态环境中不再继续生锈（氧化或硫化等）；但在后续的焊接高温中，此种保护膜又必须很容易被助焊剂所迅速清除，如此方可使露出的干净铜表面得以在极短的时间内与熔融焊锡立即结合成为牢固的焊点。
3.全板镀镍金板镀镍金是在PCB表面导体先镀上一层镍后再镀上一层金，镀镍主要是防止金和铜间的扩散。
现在的电镀镍金有两类：镀软金（纯金，金表面看起来不亮）和镀硬金（表面平滑和硬，耐磨，含有钴等其他元素，金表面看起来较光亮）。
软金主要用于芯片封装时打金线；硬金主要用在非焊接处的电性互连。
4.沉金沉金是在铜面上包裹一层厚厚的、电性良好的镍金合金，这可以长期保护PCB；另外它也具有其它表面处理工艺所不具备的对环境的忍耐性。
此外沉金也可以阻止铜的溶解，这将有益于无铅组装。
5.沉锡由于目前所有的焊料都是以锡为基础的，所以锡层能与任何类型的焊料相匹配。
沉锡工艺可以形成平坦的铜锡金属间化合物，这个特性使得沉锡具有和热风整平一样的好的可焊性而没有热风整平令人头痛的平坦性问题；沉锡板不可存储太久，组装时必须根据沉锡的先后顺序进行。
pcb表面处理工艺
pcb表面处理工艺
PCB表面处理工艺有很多，一般有热镀锌、热浸锌、热浸锡、有机阻焊、无溶剂阻焊、湿润变黑、电镀镍、电镀金、电镀银、电镀铜、以及表面镀膜等。
1.热镀锌，是将锌粉放在PCB上，经过热处理温度达到220度时，就能在PCB表面形成一层锌层，能够有很好的抗腐蚀和电镀性能，是PCB表面处理的一种常用工艺。
2.热浸锌是将PCB置入锌液中加热锌液，使PCB表面形成一层锌层，具有一定的抗潮性和防腐蚀性能。
3.热浸锡，是将PCB放入温度达到230度的锡液中，形成一层锡层，具有良好的导电性能和耐热性，也有一定的抗潮性和耐腐蚀性能，可以用于焊接及其他电子工程。
4.有机阻焊PCB表面处理，是将有机物放在PCB上，通过加热使其中的树脂发生化学反应来形成一层保护层，具有良好的防腐蚀性能，适合一些要求高的PCB表面处理工程。
5.无溶剂阻焊，也叫固态阻焊，是将无溶剂树脂加工到PCB表面上，经过加热，使其形成一层绝缘层，具有防热变形和电磁屏蔽的功能，是一种非常受欢迎的PCB表面处理工艺。
PCB的表面工艺处理方式
PCB的表面工艺处理方式PCB的“表面”指的是PCB上为电子元器件或其他系统到PCB的电路之间提供电气连接的连接点，如焊盘或接触式连接的连接点。
裸铜本身的可焊性很好，但是暴露在空气中很容易氧化，而且容易受到污染。
这也是PCB必须要进行表面处理的原因。
一、各种表面处理方式介绍1、热风整平HASL采用热风整平（HASL， Hot-air solder leveling）表面处理技术足以满足波峰焊的工艺要求， HASL是在世界范围内主要应用的表面处理技术，但是有三个主要动力推动着电子工业不得不考虑HASL的替代技术：成本、新的工艺需求和无铅化需要。
该工艺是指在PCB最终裸露金属表面覆盖63/37的锡铅合金。
热风整平锡铅合金镀层的厚度要求为12.7um至38.1u m。
热风整平工艺对于控制其镀层的厚度和焊盘图形较为困难，不推荐使用于有细脚距元件的PCB，原因是细脚距元件（≤0.4mm）对焊盘平整度要求高；热风整平工艺的热冲击可能会导致PCB翘曲，厚度小于0.7mm的超薄PCB不推荐采用该表面处理方式。
此外，热风整平工艺使用的Sn-Pb焊料也不符合环保要求(RoHS指令)。
2、有机焊料防护（OSP）有机可焊性保护层（OSP, Organic solderability preservative）是一种有机涂层，用来防止铜在焊接以前氧化，也就是保护PCB焊盘的可焊性不受破坏。
PCB 表面用OSP处理以后，在铜的表面形成一层薄薄的有机化合物，从而保护铜不会被氧化。
在组装过程中（回流焊），OSP很容易就熔进到了焊膏或者酸性的Flux里面，同时露出活性较强的铜表面，最终在元器件和焊盘之间形成Sn/Cu金属间化合物，因此，OSP用来处理焊接表面具有非常优良的特性。
OSP不存在铅污染问题，所以环保。
平整度好尤其适合于密脚距PCB。
OSP也是目前PCB主要的表面处理方式。
OSP的局限性●由于OSP透明无色，所以检查起来比较困难，很难辨别PCB是否涂过OSP。
pcb几种常见表面涂覆简介.ppt
B、化学Ni/Au制程
1、设备：在化学Ni/Au前，需将PCB板磨板，去除 表面的脏物，此设备为水平线，而化Ni/Au设备则 为垂直线，吊车由程序控制，实现自动生产。
2、化学Ni/Au工艺较为复杂，其流程为：酸性除 油—水洗—微蚀—水洗—酸洗—水洗—预浸—活 化—水洗—后浸—化Ni—水洗—化Au—水洗—抗 氧化—水洗；
C、化学制板
1、设备：因化学Ni/Au一样，垂直式设备，吊 车由程序控制，实现自动生产。
2、工艺流程较化学Ni/Au简单，常用工艺为除 油—水洗—微蚀—水洗—预浸—沉锡—水洗。
3、简单原理：Sn+2+Cu—Sn+Cu+2 ，EΦ=0.48V,由于EΦ ﹤0,显示反应不能左右进行,药 水商在Sn缸溶液中加入专用络合剂,使Cu2+络 合后形成化合物沉淀,而减少自由态Cu2+的存在, 促进反应向右进行,同时降低反应所需的能量, 常用的锡后厚度﹤1.0um。
D、OSP（Oragnic Solderability
Preservative)
1、设备：常用水平线 2、工艺流程：除油—水洗—微蚀—水 洗—OSP处理—风干—干燥； 3、简单原理：与表面金属铜产生络合反 应，形成有机物—金属键层—其厚度为 0.15um左右,再在该层上沉积一层有机膜, 其总的厚度为0.3～ 0.5um.
二、各表面处理制程特性比较：
三、各处理制程简介
A：喷锡制程
1、 设备：其前、后处理常用的水平线比较简单，喷锡机 多为垂直式；
2、 工艺：前处理的作用是露出新鲜的铜面，且粗化铜面， 常用流程为：微蚀——水洗——酸洗——水洗——吹干— —涂覆助焊剂。
