2016年维修电工竞赛试题答案

合集下载

维修电工考试试题及答案

维修电工考试试题及答案

维修电工考试试题及答案第一篇:维修电工考试试题及答案维护电工安全考试卷姓名得分填空题1、电工作业前必须对维护电工工作进行检查。

维护电工工具必须是完好设备。

2、严格执行公司《施工现场临时用电安全技术规范》3、维护电工必须经过安全技术培训,并经考试合格,持有电工操作证,方可上岗作业,电气作业不准单人作业,应不少于2人,其中一人操作,另一人监护。

4、进入施工现场严格按劳动保护着装标准着装,及时提醒他人按标准着装。

5、临时用电设备在5台及5台以上或总容量50千瓦及50千瓦以上者,应编制临时用电施工组织设计,5台以下和设备总容量在50千瓦以下者,应制定安全用电技术措施和电器防火措施。

6、熔丝或熔片不得随意组合或多股使用,更不准用铜(铝)导线代替熔、熔片。

7、不准随意动用机械、电器设备,不准在工作场所吸烟、打闹。

8、电气设备的金属外壳必须有保护接零,应直接接在接地干线上,不准串接,应焊接的不准用锡焊。

9、建筑施工用电,必须实行TV-S接零保护系统,同时执行两极漏电保护。

10、停电作业时,开关箱应上锁,挂上“有人工作,不准合闸”的警告牌,必要时设专人监护。

11、保护零线不得装设开关熔断片。

12、配电盘正面的操作通道宽度单列布置不小于1.5米,双列布置不小于2米。

侧面不小于1米,距天棚不低于3米。

13、状况不佳,如:眼花、无力、眩晕等情况时,及时向领导汇报。

不直接参加检修作业。

14、工作前应认真检查所需的一切工具、设备是否良好,穿戴好防护用品。

15、开关电源开关或拔插插头使用右手。

第二篇:初级维修电工试题及答案一、选择题(每题2分,共60分)1、电气图包括:系统图和框图、电路图、功能表图、逻辑图、位置图和( b )。

A、部件图B、接线图与接线表C、元件图D、装配图2、如图所示电器的名称为( a )。

A、单相鼠龙式异步电动机B、三相鼠龙式异步电动机C、三相绕线式异步电动机D、交流测速发电机3、接线表应与( d )相配合。

电气检修技能竞赛选拔赛试题带答案

电气检修技能竞赛选拔赛试题带答案

电气检修技能竞赛选拔赛试题一、选择题每题2分,共20分1.变电所内铜金属性设备接头在过热后,其颜色会变得呈 C ;2. A 黑色 B 紫色 C 浅红色3.一台运行中的Y型连接的三相异步电动机,如果它的线电流是10A,当用钳型电流表钳住两相时,读数应为 A .4.;;5.摇测二次回路的绝缘电阻值,使用的兆欧表为 C ;6. A 200~ 300V B 2000V C 500~ 1000V7.运行中直流回路的绝缘标准为 B ;8.A MΩ B 不低于1 MΩ C MΩ9.变压器温度计指示的变压器顶层油温,一般不得超过 C ;10.A.75℃℃℃11.在变压器中性点装设消弧线圈的目的是 C ;12.A.提高电网电压水平; B.限制变压器故障电流;13.C.补偿网络接地时的电容电流14.蓄电池正常运行时,应处在 B 状态;15.A.充电 B.浮充 C.放电16.电力系统的负荷是指电力系统中所有用电设备消耗的功率,电力系统的负荷应是 B ;17.A.有功功率 B.有功功率和无功功率 C.无功功率18.若触电者心跳停止,呼吸尚存,应立即对触电者进行 C 急救;19.A.仰卧压胸法 B.口对口呼吸法 C.胸外心脏挤压法20.电缆导线截面的选择是根据C进行的; 21.A额定电流;B传输容量;C传输容量与短路电流二、判断题每题2分,共20分1.变压器的作用是升压或降压;×2.三角形接线中的线电压等于相电压;√3.中性点不接地系统发生单相接地故障时,可短时间运行;√4.变压器的负荷率越高,运行越经济√5.在高压设备上工作,需要将高压设备停电或装设遮栏时,应填写第二种工作票;×6.一切直接利用电能进行操作的机构,都要有独立的电源;√7.真空断路器是指触头在高真空中开断电路的断路器;它所采用的绝缘介质和灭弧介质是高真空;√8.使用验电笔时,握住笔后,就可用笔尖去接触验电点,并注意氖管是否发光;如果氖管发光,说明验电点带电;如果氖管不发光,说明验电点不带电;╳9.在额定电压下,开关能可靠切断的最大电流叫做额定断路电流,它表明开关的断路能力;在低于额定电压的情况,断路电流可略有增大,其最大值为极限开断电流;√10.矩形母线比圆形母线散热条件好,但矩形母线的集肤效应与电晕作用都比圆形母线厉害;√三、简答题1.什么是反时限过电流保护2.答:反时限过电流保护是指继电保护的动作时间与短路电流的大小成反比,即短路电流越大,保护动作的时间越短,短路电流越小,保护动作的时间越长;3.变压器并列运行应满足哪些条件4.答:1接线组标号相同;5.2变比差值不得超过±%;6.3短路电压值相差不得超过±10%;7.4两台变压器的容量比不宜超过3:1;8.什么叫过电压9.答:电气设备在正常运行时,所受电压为其相应的额定电压;但由于某种原因,可能发生电压升高现象,以致引起电气设备的绝缘遭到破坏;我们把对绝缘有危险的电压统称为过电压;10.直流母线电压为什么不许过高或过低11.答:直流母线电压过高时,使长期带电的继电器、指示灯等容易过热或损坏;电压过低时,可能造成断路器、保护的动作不可靠;直流母线电压允许范围一般为±10﹪;12.在电气设备上工作,保证安全的组织措施有哪些13.答:一、工作票制度;二、工作许可制度;14.三、工作监护制度;四、工作间断、转移和终结制度;四、绘图题12分1. 绘制一个电动机正反转控制回路图;要求及提示:必须使用2个220V接触器、3个按钮、2个指示灯、1个热继电器、1个3相空开和1个单相空开;满足可以启动正转、反转、停止的控制,有热偶保护,并有指示灯指示转向状态;五、计算题每题6分,共12分1.某工厂380V供电,实际有功功率为200KV,总电流表指示为350A,试问该厂用电的功率因数是多少2.解:cosφ=P/S P有功功率KW S视在功率KVA3.S= UI=××350=KVA4.cosφ=P/S=200/=5.即该厂用电的功率因数为;6.一台额定容量Se=12500KVA的三相变压器,额定电压35/,计算此变压器一次测和二次侧的额定电流Ie1和Ie2;7.解:8.变压器一次侧的额定电流:9.Ie1=Se/ Ue1=12500÷×35=A10.变压器二次侧的额定电流:11.Ie2=Se/ Ue2=12500÷×=A六、论述题1.检修隔离开关的方法和内容是什么;2.答:1检查隔离开关绝缘子是否完整;有无电晕和放电现象;3.2检查传动杆件及机械各部分有无损伤、锈蚀、松动或脱落等不正常现象;定期检查各活动关节处的润滑情况,必要时清理和上油;4.3检查消弧角有无烧伤、变形、锈蚀和倾斜,触头接触是否良好;触头接触不良时,会有较大的电流通过消弧角,引起两个消弧发热,严重时会熔接在一起,使隔离开关无法拉开;5.4检查触头接触表面有无污垢、烧伤痕迹,弹簧片及铜辫子有无断股,折断现象;触头弹簧长期使用后,弹力可能减小,应做定期检查和维修,调整其压缩量; 评分标准:意义相同可得分,相近适当得分6.380V鼠笼式低压电机大修的大体步骤有哪些;7.1大修前的准备; 2电动机拆线及搬运8.3电动机解体 4定子检修9.5转子检修 6轴承检修10.7端盖及其他的检修 8电机的组装11.9预防性试验 10复位及接线12.11清理现场 12电机空载试运13.13电机负载试运14.评分标准:意义相同可得分,相近适当得分。

维修电工习题库+参考答案

维修电工习题库+参考答案

维修电工习题库+参考答案一、判断题(共100题,每题1分,共100分)1.我国公民道德建设的基本原则是集体主义。

A、正确B、错误正确答案:A2."在爆炸性气体环境1区、2区内,自动开关延时过电流脱扣器的整定电流为A、正确B、错误正确答案:A3.对于电流较小、电压较高的直流电机,应选用串联支路多、串联匝数较少的绕组;而对于电流较大、电压较低的直流电机,则选用并联支路少、串联匝数较多的绕组。

()A、正确B、错误正确答案:B4.B2012A型龙门刨床,当工作台高速运行时突然降低给定电压,变为减速运行,此时在主回路中的电流反向,产生制动转矩使电动机制动,当转速下降后变为减速运行。

()A、正确B、错误正确答案:B5.电缆线路的机械损伤通常是因弯曲过度、地沉时承受过大的拉力、热胀冷缩引起铅套磨损及龟裂等外力引起的。

()A、正确B、错误正确答案:A6.塑料护套线是一种具有塑料保护层的双芯或多芯绝缘导线,具有防潮、耐酸、耐腐蚀和安装方便等优点,因此可以直接敷设在空心板,墙壁以及建筑物内。

()A、正确B、错误正确答案:B7.水平角就是从同一点出发的两条方向线,在同一水平面上的垂直投影之间的夹角。

A、正确B、错误正确答案:A8.同步电动机在欠励磁情况下运行,其功率因数角超前,能改善电网的功率因数。

()A、正确B、错误正确答案:B9.未事先通知用电人中断停电,造成用电人损失的,应当承担损失赔偿责任。

()A、正确B、错误正确答案:A10.电阻减压启动时,启动转矩只有全压启动的1/3。

()A、正确B、错误正确答案:B11.电弧除可将触电烧伤破坏绝缘外,对于电器没有其他不利影响。

()A、正确B、错误正确答案:B12.对直径大、壁薄的钢管作弯形加工时,不论采用冷弯或热弯均应向管内灌满、灌实沙子后,再进行弯形加工。

()A、正确B、错误正确答案:A13.移动式电动工具、手持式电动工具应加装高灵敏动作的漏电保护器A、正确正确答案:A14.三绕组变压器低压侧的过流保护动作后,不仅跳开本侧断路器,还跳开中压侧断路器。

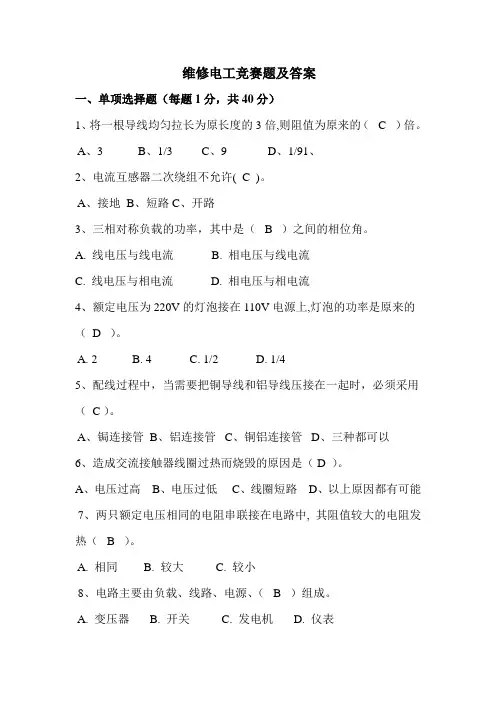

维修电工竞赛题及答案

维修电工竞赛题及答案

维修电工竞赛题及答案一、单项选择题(每题1分,共40分)1、将一根导线均匀拉长为原长度的3倍,则阻值为原来的( C )倍。

A、3B、1/3C、9D、1/91、2、电流互感器二次绕组不允许( C )。

A、接地B、短路C、开路3、三相对称负载的功率,其中是( B )之间的相位角。

A. 线电压与线电流B. 相电压与线电流C. 线电压与相电流D. 相电压与相电流4、额定电压为220V的灯泡接在110V电源上,灯泡的功率是原来的( D )。

A. 2B. 4C. 1/2D. 1/45、配线过程中,当需要把铜导线和铝导线压接在一起时,必须采用(C )。

A、锔连接管B、铝连接管C、铜铝连接管D、三种都可以6、造成交流接触器线圈过热而烧毁的原因是( D )。

A、电压过高B、电压过低C、线圈短路D、以上原因都有可能7、两只额定电压相同的电阻串联接在电路中, 其阻值较大的电阻发热( B )。

A. 相同B. 较大C. 较小8、电路主要由负载、线路、电源、( B )组成。

A. 变压器B. 开关C. 发电机D. 仪表9、各断路器的配合中,电路上一级的熔断时间应为下一级熔断器的(C )以上。

A、一倍B、二倍C、三倍D、四倍10、电流是由电子的定向移动形成的,习惯上把( D )定向移动的方向作为电流的方向。

A. 左手定则B. 右手定则C. N-SD.正电荷E. 负电荷11.导体的电阻不但与导体的长度、截面有关,而且还与导体的( D )有关。

A. 温度B. 湿度C. 距离D. 材质12、触电伤害的程度与触电电流的路径有关,对人最危险的触电电流路径是( C )。

A、流过手指B、流过下肢C、流过心脏13、交流电的三要素是指最大值、频率、( C )。

A. 相位B. 角度C. 初相角D. 电压14、热继电器可作为电动机的(B )。

A、短路保护B、过载保护C、失压保护D、过压保护15、HL-25穿心型电流互感器,当被测导线在电流互感器孔中穿过时,其变化为600/5A;若被测导线在孔中穿绕了三次,则此时变比是(C )。

维修电工考试题及答案

维修电工考试题及答案

维修电工考试题及答案维修电工考试题及答案「篇一」一、单选题 (共50题,每题1分)1.串联电路中各电阻两端电压的关系是(c)。

A、各电阻两端电压相等B、阻值越小两端电压越高C、阻值越大两端电压越高1.串联电路中各电阻两端电压的关系是(c)。

A、各电阻两端电压相等B、阻值越小两端电压越高C、阻值越大两端电压越高2.《安全生产法》立法的目的是为了加强安全生产工作,防止和减少(A),保障人民群众生命和财产安全,促进经济发展。

A、生产安全事故B、火灾、交通事故C、重大、特大事故3.暗装的开关及插座应有(b)。

A、明显标志B、盖板C、警示标志4.在狭窄场所如锅炉、金属容器、管道内作业时应使用(c)工具。

A、ⅰ类B、ⅱ类C、ⅲ类5.运行中的线路的绝缘电阻每伏工作电压为(b)欧。

A、500B、1000C、2006.使用竹梯时,梯子与地面的夹角以(b)°为宜。

A、50B、60C、707.行程开关的组成包括有(c)。

A、线圈部分B、保护部分C、反力系统8.熔断器的保护特性又称为(b)。

A、灭弧特性B、安秒特性C、时间性9.万用表实质是是一个带有整流器的(a)仪表。

A、磁电式B、电磁式C、电动式10.下面(c)属于顺磁性材料。

A、水B、铜C、空气11.电动势的方向是(a)。

A、从负极指向正极B、从正极指向负极C、与电压方向相同12.国家规定了(c)个作业类别为特种作业。

A、20B、15C、1113.在电路中,开关应控制(b)。

A、零线B、相线C、地线14.在选择漏电保护装置的灵敏度时,要避免由于正常(a)引起的不必要的动作而影响正常供电。

A、泄漏电流B、泄漏电压C、泄漏功率15.电动机在额定工作状态下运行时,(b)的机械功率叫额定功率。

A、允许输入B、允许输出C、推动电机16.为了防止跨步电压对人造成伤害,要求防雷接地装置距离建筑物出入口、人行道最小距离不应小于(b)米。

A、2.5B、3C、417.在采用多级熔断器保护中,后级的熔体额定电流比前级大,目的是防止熔断器越级熔断而(c)。

维修电工考试题及答案

维修电工考试题及答案

维修电工考试题及答案一:判断题(每题1分,共10分)。

1、测量电缆绝缘电阻,一般用绝缘电阻表进行测量(√)2、装设接地线时,应先装三相线路端,然后是接地端;拆接地线时,先拆接地端,后拆三相线路端。

(╳)3、电动系仪表可以直接测量几千伏甚至更高的电压(╳╳)4、运动的金属物体靠近接近开关时,接近开关能立即发出控制信号。

(√)5、三相异步电动机的绝缘电阻低于Ω,说明绕组与地间有短路现象。

(√)6、电弧除可将触点烧伤破坏绝缘外,对于电器没有其它不利的影响。

(╳)7、变压器铁心应接地,但只允许有一点接地。

(√)8、照明控制回路中,开关的作用是控制电路的接通或断开,所以开关即可接在相线上也可接在零线上。

(╳)9、用灯泡法检查三相异步电动机定子绕组引出线首尾端,若灯泡不亮则说明两相绕组正串联(√)10、熔断器主要用于用电设备的短路保护,只要额定电压和额定电流选择得当,熔断器可以互换或代替使用(╳╳)二:选择题(每题2分,共40分)1、电流互感器二次绕组不允许( C )。

A、接地B、短路C、开路2、配线过程中,当需要把铜导线和铝导线压接在一起时,必须采用( C )。

A、锔连接管B、铝连接管C、铜铝连接管D、三种都可以3、造成交流接触器线圈过热而烧毁的原因是( D )。

A、电压过高B、电压过低C、线圈短路D、以上原因都有可能4、各断路器的配合中,电路上一级的熔断时间应为下一级熔断器的( C )以上。

A、一倍B、二倍C、三倍D、四倍5、触电伤害的程度与触电电流的路径有关,对人最危险的触电电流路径是( C )。

A、流过手指B、流过下肢C、流过心脏6、热继电器可作为电动机的( B )。

A、短路保护B、过载保护C、失压保护D、过压保护7、HL-25穿心型电流互感器,当被测导线在电流互感器孔中穿过时,其变化为600/5A;若被测导线在孔中穿绕了三次,则此时变比是( C )。

5A B、 300/5A C、200/5A D、100/5A8、凡接到任何违反电器安全工作规程制度的命令时应( C )。

维修电工考试题及答案

维修电工考试题及答案

维修电工考试题及答案一、选择题(每题2分,共20分)1. 电路中电流的单位是()。

A. 伏特(V)B. 安培(A)C. 欧姆(Ω)D. 瓦特(W)2. 以下哪个不是电气设备的基本组成部分?()A. 电源B. 负载C. 导线D. 绝缘体3. 电路中电阻的单位是()。

A. 伏特(V)B. 安培(A)C. 欧姆(Ω)D. 瓦特(W)4. 三相交流电的频率为50Hz,其周期为()。

A. 10msB. 20msC. 50msD. 100ms5. 以下哪种继电器不是用于过载保护?()A. 热继电器B. 时间继电器C. 电流继电器D. 电压继电器6. 星型连接的三相电动机,如果一相断线,电动机将()。

A. 停止工作B. 继续工作但效率降低C. 继续工作但转速降低D. 无法确定7. 电气设备接地的目的是()。

A. 减少设备体积B. 降低设备成本C. 防止电气火灾D. 防止设备外壳带电8. 以下哪个是安全电压的值?()A. 36VB. 220VC. 380VD. 1000V9. 电流互感器的工作原理是()。

A. 将大电流转换为小电流B. 将小电流转换为大电流C. 将高电压转换为低电压D. 将低电压转换为高电压10. 以下哪个不是电气设备的接地方式?()A. 直接接地B. 间接接地B. 悬浮接地D. 串联接地二、判断题(每题1分,共10分)1. 所有电气设备都必须有良好的接地措施。

()2. 电气设备在运行中发现异常应立即停机检查。

()3. 三相交流电的相位差是120度。

()4. 电气设备在维修时可以带电操作。

()5. 星型连接的三相电动机,如果一相断线,电动机将停止工作。

()6. 电流互感器可以将小电流转换为大电流。

()7. 安全电压是指人体可以安全接触的电压值。

()8. 电气设备接地的目的是防止电气火灾。

()9. 电气设备在维修时,应先切断电源再进行操作。

()10. 电压互感器可以将高电压转换为低电压,以供测量和保护使用。

维修电工考试试题及答案

维修电工考试试题及答案

弯折时,在凸角的两面上应装设(
)个
1
2
3
4
B
27 绝缘子。
28 用直流单臂电桥测电阻属()测量。
直接
间接
比较
一般
C
使用转速表测量电动机的转速时,转速表
以两轴不产 以两轴刚好
轴与被测轴接触,并保持一定压力,压力 越大越好 越小越好 生相对滑动 产生相对滑 C
29 ( 利用示波)器。测量电压,常用的方法是( 30 )。
0
38 PLC内部软继电器的触点数量是有限的。( )
0
39 三端可调稳压器的可调稳压范围为0~37 V 。( )
0
画零件图时,通常选择零件的主要安装面、重要端面、装配结合面、对称面及回转体的轴线等作为
40 尺寸基准。( )
1
KGLF11系列晶闸管同步电动机励磁装置的触发电路采用带小功率晶闸管放大的单结晶体管触发电 41 路。( )
1
47 转子电动势和电流是通过电磁感应产生的,故异步电动机又叫感应电动机。( )
1
漏磁通的磁路大部分是非铁磁材料组成的,所以漏磁路的磁阻基本上是常数,漏磁通与产生它的电 48 流呈非线性关系。( )
0
49 方框符号常使用于单线表示法绘制的图中,也可用于表示全部输人和输出接线的图中。( )
1
50 元器件在印制板图中是严格按照从左至右、自上而下整齐排列的。. ( )
1
18 卤钨灯属于热辐射光源。( )
1
19 禁止在保护接地线上安装熔断器。( )
1
20 交流三相异步电动机定子绕组为同心式绕组时,同一个极相组的元件节距大小不等。( )
1
21 中间继电器和交流接触器工作原理相同。( )

维修电工技能大赛考试试题(附答案)

维修电工技能大赛考试试题(附答案)

修理电工技能大赛考试试题〔附答案〕一、选择题1.多级放大器的总电压放大倍数等于各级放大电路电压放大倍数之( )。

2.(A) 和(B) 差(C) 积相对磁导率( )。

(D) 商3.(A) 有单位(B) 无单位(C) 单位是亨/米在铁磁物质组成的磁路中,磁阻非线性的缘由是((D) 单位是特)是非线性的。

4.(A) 磁导率(B) 磁通(C) 电流自感系数单位换算正确的选项是( )。

(D) 磁场强度(A) 1H=103mH(B) 1μH=103mH (C) 1H=106mH (D) 1μH=10-6mH5. 自感电动势的方向应由( )来确定。

(A)欧姆定律(B) 楞次定律(C) 焦耳定律(D) 法拉第电磁感应定律6.互感系数是由( )打算的。

(A)电流(B) 线圈的匝数、几何尺寸(C) 线圈的电压(D) 线圈的电阻7.晶体管特性图示仪(JT-1)示波管X 偏转板上施加的电压波形是( )。

(A)锯齿波(B) 正弦半波(C) 阶梯波(D) 尖脉冲8.同步示波器承受触发扫描方式,即外界信号触发一次,就产生( )个扫描电压波形。

(A) 1 (B) 2 (C) 3 (D) 49.用SR-8 型双踪示波器观看直流信号波形时,应将“触发耦合方式”开关置于( )位置。

(A)AC (B) AC(H) (C) DC (D) 任意10.双踪示波器的示波管中装有( )偏转系统。

(A)一个电子枪和一套(B) 一个电子枪和两套(C) 两个电子枪和一套(D) 两个电子枪和两套11.在实际调整模拟放大电路的静态工作点时,一般是以( )为准。

(A)Ib (B) Ic(C) Uce(D) Ube12.正弦波振荡器的振荡频率f 取决于( )。

(A)反响强度(B) 反响元件的参数(C) 放大器的放大倍数(D) 选频网络的参数13.直流放大器中,产生零点飘移的主要缘由是( )的变化。

(A)频率(B) 集电极电流(C) 三极管β值(D) 温度14.如下图运算放大器属于( )。

维修电工考试题及答案

维修电工考试题及答案

维修电工考试题及答案一、单项选择题(每题2分,共40分)1. 电路中电流的参考方向可以任意选取,但必须()。

A. 从正极流向负极B. 从负极流向正极C. 保持一致D. 以上都不对答案:C2. 欧姆定律适用于()。

A. 纯电阻电路B. 纯电容电路C. 纯电感电路D. 以上都不对答案:A3. 交流电路中的有功功率是指()。

A. 电路中实际消耗的功率B. 电路中存储的功率C. 电路中传输的功率D. 电路中无用的功率答案:A4. 三相电路中,星形连接的线电压与相电压的关系是()。

A. 相电压是线电压的√3倍B. 线电压是相电压的√3倍C. 相电压与线电压相等D. 线电压是相电压的2倍答案:B5. 变压器的变压比等于()。

A. 原边绕组匝数与副边绕组匝数之比B. 副边绕组匝数与原边绕组匝数之比C. 原边绕组匝数与副边绕组匝数之和D. 原边绕组匝数与副边绕组匝数之差答案:A6. 异步电动机的转子转速总是()。

A. 小于同步转速B. 大于同步转速C. 等于同步转速D. 与同步转速无关答案:A7. 直流电动机的励磁方式有()。

A. 并励和串励B. 并励和复励C. 串励和复励D. 并励、串励和复励答案:D8. 电容器的容抗与()成反比。

A. 电容B. 频率C. 电压D. 电流答案:B9. 电感器的感抗与()成正比。

A. 电感B. 频率C. 电压D. 电流答案:B10. 交流电路中的无功功率是指()。

A. 电路中实际消耗的功率B. 电路中存储的功率C. 电路中传输的功率D. 电路中无用的功率答案:B二、多项选择题(每题3分,共30分)11. 以下哪些属于维修电工的基本技能?()A. 电路分析B. 电气元件的识别与检测C. 电气设备的安装与调试D. 电气故障的诊断与排除答案:ABCD12. 以下哪些因素会影响变压器的效率?()A. 铁损B. 铜损C. 负载率D. 环境温度答案:ABCD13. 以下哪些属于异步电动机的启动方式?()A. 直接启动B. 星-三角启动C. 自耦变压器启动D. 变频启动答案:ABCD14. 以下哪些属于直流电动机的调速方法?()A. 改变电枢电压B. 改变电枢电阻C. 改变励磁电流D. 改变电枢电流答案:ABC15. 以下哪些属于电气控制电路的基本组成?()A. 电源B. 控制元件C. 保护元件D. 执行元件答案:ABCD三、判断题(每题2分,共20分)16. 电路中的电流总是从高电位流向低电位。

维修电工技能竞赛理论考试题库(有答案)

维修电工技能竞赛理论考试题库(有答案)

维修电工技能竞赛理论考试题库(有答案)预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制维修电工技能竞赛理论考试题库一.填空题1.导线并联时的电阻为2.5Ω,串联时的电阻为10Ω,则两条导线分别是5Ω和5Ω。

2.两电容器的总容量分别是C1?C2,将它们并联使用,总容量为C1+C23.三相对称负载做星形连接时,常采用三相四线制。

4.三相输电线,端线与中线间的电压称相电压。

5.设一段导线电阻值为2R,若将导线的直径增大一倍,长度不变,则电阻为0.5R。

6.自动往返控制线路属于正反转控制线路。

7.三相异步电动机的机械特性是指转矩与转速的关系。

8.根据我国客车车体配线绝缘标准规定,交流配线两线间及各线与大地间的绝缘电阻值应大于1MΩ。

9.漏电保护器绝缘电阻不低于1.5MΩ。

10.1KV以上的电气设备和1KV以下的中性点不接地系统中的电气设备均应采用保护接地。

11.单相设备接在三相线路中,其中最大负荷相的设备容量不超过三相平均容量的15%,则可认为该三相线路负荷是平衡的。

12.一般架空导线不能像一般导线那么选,要特别注意机械强度问题。

13.交流电磁铁的行程吸合前的气隙增大时,其电流增大,吸力不变。

14.电动机空载试验时,其任一相的空载电流与三相空载电流平均值的偏差不得大于10%。

15.一般容量不大而又需要中性点的变压器,多采用Y/Y0联接,其中Y表示高压绕组做Y联接,但无中线。

16.当采用移动电刷位置的方法来改善换向条件,减小电刷与换向器间的火花时,对直流电动机应顺电机旋转方向来移动电刷。

17.常见的基本偏置电路有固定偏置、电压负反馈偏置、电流负反馈偏置3种。

18.触发电路必须具备同步电压形成、移相、触发电压形成和输出3个基本环节。

19.异步电动机在负载不变时,假定转速偏低,则转差偏大,转子受到的电磁转矩变大,迫使转速升高,结果使转速稳定。

20.直流发电机的电磁转矩是制动转矩,其方向与电枢旋转方向相反。

维修电工比武试题及答案..

维修电工比武试题及答案..

维修电工比武题库一、单项选择题:1 、钳形电流表使用时应先用较大量程,然后再视被测电流的大小变换量程。

切换量程时应()。

a 、直接转动量程开关b 、先将钳口打开,再转动量程开关2 、要测量 380V 交流电动机绝缘电阻,应选用额定电压为()的兆欧表。

a 、 250Vb 、 500Vc 、 1000V3 、快热式电烙铁持续通电时间不可超过()。

a 、 2minb 、 5minc 、 10min4、对于中小型电力变压器,投入运行后每隔()要大修一次。

A、1年B、2 ~ 4年C、5 ~10 年D、 15 年5、Y接法的三相异步电动机,在空载运行时,若定子一相绕组突然断路,则电机()。

A、必然会停止转动B、有可能连续运行C、肯定会继续运行6、电压表的内阻()。

A、越小越好B、越大越好C、适中为好7、测量1Ω以下的电阻应选用()。

A、直流单臂电桥B、直流双臂电桥C、万用表的欧姆档8 、某三相异步电动机额定电压为 380 V,其交流耐压试验电压为()V。

A、 380 VB、 500 VC、 1000 VD、 17609 、叠加原理不适用于()。

A、含有电阻的电路B、含有空心电感的交流电路C、含有二极管的电路10 、继电保护是由()组成。

A、二次回路各元件B、各种继电器C、包括各种继电器、仪表回路11 、真空断路器灭弧室的玻璃外壳起()作用。

A 、真空密封B 、绝缘C 、真空密封和绝缘双重12 、变压器的基本工作原理是()。

A、电磁感应B、电流的磁效应C、能量平衡D、电流的热效应13 、频敏变阻器主要用于()控制。

A、笼形转子异步电动机的起动B、绕线转子异步电动机的调整C、直流电动机的起动D、绕线转子异步电动机的起动14 、测量1Ω以下小电阻,如果要求精度高,应选用()。

A、双臂电桥B、毫伏表及电流表C、单臂电桥D、可用表 X1 Ω档15 、低压断路器中的电磁脱扣器承担()保护作用。

A、过流B、过载C、失电压D、欠电压16、一台三相异步电动机,其铭牌上标明额定电压为 220/380 V,其接法应是()。

2016年维修电工(基础知识)第四单元 课后习题及答案 技师高级技师

2016年维修电工(基础知识)第四单元 课后习题及答案 技师高级技师

维修电工(基础知识)课后习题及其答案中国劳动社会保障出版社第四单元电气传动基本环节一、单项选择题1.HK系列开启式负荷开关可用于功率小于(A)KW的电动机控制线路中。

A.5.5 B.7.5 C.10 D.152.HK系列开启式负荷开关用于控制电动机的直接启动和停止时,应选用额定电流不小于电动机额定电流(C)倍的三极开关。

A.1.5 B.2 C.3 D.43.HH系列封闭式负荷开关属于(A)。

A.非自动切换电器B.自动切换电器C.无法判断4.熔断器串接在电路中主要用作(A)。

A.短路保护B.过载保护C.欠压保护5.熔断器的额定电流应(B)所装熔体的额定电流。

A大于B.大于或等于C.小于6.按下复合按钮时,(B)。

A.常开触头先闭合B.常闭触头先断开C.两触头同时闭合D.两触头同时断开7.按钮帽的颜色和符号标志用来(C)。

A.注意安全B.引起警惕C.区分功能8.交流接触器的铁心端面装有短路环的目的是(A)。

A.减小铁心振动B.增大铁心磁通C.减缓铁心冲击9.热继电器主要用于电动机的(B)。

A.短路保护B.过载保护C.欠压保护10.热继电器在使用时,其热元件应与电动机的定子绕组(A)。

A.串联B.并联C.既可并联也可串联11.具有过载保护的接触器自锁控制线路中,实现短路保护的电器是(A)。

A.熔断器B.热继电器C.接触器12.具有过载保护接触器自锁控制线路中,实现欠压和失压保护的电器是(C)。

A.熔断器B.继电器C.接触器13.在接触器联锁的正、反转控制线路中,其联锁触头应足对方接触器的(C)。

A.主触头B.常开辅助触头C.常闭辅助触头14.如果交流接触器衔铁吸合不紧,工作气隙较大,将导致(C)。

A.铁心涡流增大B.线圈电感增大C.线圈电流增大15.交流接触器操作频率过高会导致(B)过热。

A.铁心B.线圈C.触头16.空气阻尼式时间继电器调节延时的方法是(C)。

A.调节释放弹簧的松紧B.调节铁心与衔铁间的气隙长度C.调节进气孔的大小17.一般情况下,可通过调节(A)来整定过电流继电器的动作值。

维修电工考试试题及答案

维修电工考试试题及答案

维修电工考试试题及答案TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】维护电工安全考试卷姓名得分填空题1、电工作业前必须对维护电工工作进行检查。

维护电工工具必须是完好设备。

2、严格执行公司《施工现场临时用电安全技术规范》3、维护电工必须经过安全技术培训,并经考试合格,持有电工操作证,方可上岗作业,电气作业不准单人作业,应不少于 2 人,其中一人操作,另一人监护。

4、进入施工现场严格按劳动保护着装标准着装,及时提醒他人按标准着装。

5、临时用电设备在5台及5台以上或总容量50千瓦及50千瓦以上者,应编制临时用电施工组织设计,5台以下和设备总容量在50千瓦以下者,应制定安全用电技术措施和电器防火措施。

6、熔丝或熔片不得随意组合或多股使用,更不准用铜(铝)导线代替熔、熔片。

7、不准随意动用机械、电器设备,不准在工作场所吸烟、打闹。

8、电气设备的金属外壳必须有保护接零,应直接接在接地干线上,不准串接,应焊接的不准用锡焊。

9、建筑施工用电,必须实行TV-S接零保护系统,同时执行两极漏电保护。

10、停电作业时,开关箱应上锁,挂上“有人工作,不准合闸”的警告牌,必要时设专人监护。

11、保护零线不得装设开关熔断片。

12、配电盘正面的操作通道宽度单列布置不小于米,双列布置不小于2米。

侧面不小于1米,距天棚不低于3米。

13、状况不佳,如:眼花、无力、眩晕等情况时,及时向领导汇报。

不直接参加检修作业。

14、工作前应认真检查所需的一切工具、设备是否良好,穿戴好防护用品。

15、开关电源开关或拔插插头使用右手。

电工技能竞赛考试试题(含答案)

电工技能竞赛考试试题(含答案)

电工技能竞赛试题单位:姓名:得分:一、填空题(每空2分,共30分)1. 电流产生磁场,其方向用(右手螺旋定则)来确定,其强弱决定于通过导体电流和周围介质的状况.2。

可控硅原件一般采用哪两种保护措施(过流保护)和(过电压保护)。

3。

三相交流电与三相负载按一定的接线方式连接,所组成的电路称为(三相交流电路)。

4. 变压器调压方式有(无激磁调压)和(有载调压)两种。

5. 异步电动机在空载时的功率因数通常小于(0.2)。

6. 短路是指供电线路中不同相的导体不经过负载而直接发生(金属性端接)或者(一相导体对地短接)。

7。

变压器并列运行的条件(变压器的接线组别相同)、(变压器的变比相同)和变压器的短路电压相等。

8.设备事故按停机时间长短、影响产量的多少或损失大小、性质严重程度,分为(一般设备事故)、(重大设备事故)和(特大设备事故)三类。

9。

设备事故造成经济损失在20万元级以上的是(特大设备事故)事故.二、选择题(每题2分,共24分)1. 市场经济条件下,不符合爱岗敬业要求的是( D )的观念。

A、树立职业理想B、强化职业责任C、干一行爱一行D、多转行多受锻炼2。

职业道德通过( A),起着增强企业凝聚力的作用。

A、协调员工之间的关系B、增加职工福利C、为员工创造发展空间D、调节企业与社会的关系3.变频器与电动机之间一般(B)接入接触器。

(A)允许(B)不允许 (C)需要(D)不需要4. 人体( B)是最危险的触电形式。

A、单相触电 B、两相触电 C、接触电压触电 D、跨步电压触电5. 一般规定正电荷移动的方向为( B )的方向。

A、电动势B、电流C、电压D、电位6.串联电路中, 电压的分配与电阻成( A )。

A. 正比B. 反比C. 1:1 D。

2:17。

油浸变压器在正常情况下为使绝缘油不致过速氧化, 上层油温不宜超过( B)℃。

A. 75B. 85C. 95 D。

1058.并联电路中, 电流的分配与电阻成( B ).A. 正比B. 反比C. 1:1D. 2:19. 维修电工以( A ),安装接线图和平面布置最为重要。

维修电工比武试题库及的答案

维修电工比武试题库及的答案

维修电工比武试题库及的答案一、单项选择题1. 我国常用导线标称截面 25mm2 与 50mm2 的中间还有一段导线的截面是( B )mm2。

A、30B、35C、40D、452. 变压器运行中的电压不应超过额定电压的(C )。

A. ±2.0% B. ±2.5% C.±5% D、±10%3. 在变电所三相母线应分别涂以( B )色,以示正相序A、红、黄、绿B、黄、绿、红C、绿、黄.红。

4. 低压配电网中,保护接地的接地电阻值不应超过( A )A、4ΩB、5ΩC、6ΩD10Ω5. 电动机控制电路中热继电器的作用是( B )A、过电压保护B、过载保护C、短路保护D、欠电压保护6.互感器线圈的极性一般根据(D)来判定。

A、右手定则B、左手定则C、楞次定律D、同名端7. 停电操作应在断路器断开后进行,其顺序为( A )A、先拉线路侧刀闸,后拉母线侧刀闸B、先拉母线侧刀闸,后拉线路侧刀闸C、先拉哪一侧刀闸不要求D、视情况而定8. 变压器停电退出运行,首先应(A )A、断开各负荷B、断开高压侧开关C、断开低压侧开关D、同时断开高、低压侧开关9. 速度继电器是用来( D )的继电器。

A、提高电动机转速 B、降低电动机转速C、改变电动机转向D、反映电动机转速和转向变化10.4 只 16 Ω的电阻并联后等效电阻为( C )A、64ΩB、16ΩC、4ΩD、8Ω11.手摇发电机式兆欧姆表在使用前,指针指示在标尺的(D)A、“0”处B、“∞”处C、中央处D、任意位置12.电容器并联时总电荷等于各电容器上的电荷量(D )A、相等B、倒数之和C、成反比D、之和13. 有功功率主要是( C )元件消耗的功率。

A、电感B、电容C、电阻D、感抗14. 交流电的三要素是指最大值、频率、( C )。

A、相位B、角度C、初相角D、电压15. 二极管的主要特性就是( C )。

A、整流B、稳压C、单向导通D、反向击穿16. 油浸变压器在正常情况下为使绝缘油不致过速氧化, 上层油温不宜超过( B )℃。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

2016年维修电工竞赛复习题一、单项选择题1.(A)是企业诚实守信的内在要求。

A、维护企业信誉B、增加职工福利C、注重经济效益D、开展员工培训2.企业生产经营活动中,促进员工之间平等尊重的措施是(B)。

A、互利互惠,平均分配B、加强交流,平等对话C、只要合作,不要竞争D、人心叵测,谨慎行事3.使用电解电容时(B)。

A、负极接高电位,正极接低电位B、正极接高电位,负极接低电位C、负极接高电位,负极也可以接高电位D、不分正负极4.如图所示,不计电压表和电流表的内阻对电路的影响。

开关接2时,电流表的电流为( A)。

A、0AB、10AC、0.2AD、约等于0.2A5.通电直导体在磁场中所受力方向,可以通过(D)来判断。

A、右手定则、左手定则B、楞次定律C、右手定则D、左手定则6.相线与相线间的电压称线电压。

它们的相位(C)。

A、45°B、90°C、120°D、180°7.电磁脱扣器的瞬时脱扣整定电流应(C)负载正常工作时可能出现的峰值电流。

A、小于B、等于C、大于D、不小于8.多量程的电压表是在表内备有可供选择的(D)阻值倍压器的电压表。

A、一种B、两种C、三种D、多种9.用手电钻钻孔时,要带(C)穿绝缘鞋。

A、口罩B、帽子C、绝缘手套D、眼镜10.当流过人体的电流达到(D)时,就足以使人死亡。

A、0.1mAB、1mAC、15mAD、100mA11.下列控制声音传播的措施中(D)不属于隔声措施。

A、在室内使用双层门B、在室内使用多层门C、采用双层窗D、将多孔海绵板固定在室内12.对于每个职工来说,质量管理的主要内容有岗位的质量要求、(D)、质量保证措施和质量责任等。

A、信息反馈B、质量水平C、质量记录D、质量目标13.劳动者的基本义务包括(A)等。

A、遵守劳动纪律B、获得劳动报酬C、休息D、休假14.仪表的准确度等级即发生的(B)与仪表的额定值的百分比。

A、相对误差B、最大绝对误差C、引用误差D、疏失误差15.作为电流或电压测量时,(D)级和2.5级的仪表容许使用1.0级的互感器。

A、0.1级B、0.5级C、1.0级D、1.5级16.电子仪器按(C)可分为模拟式电子仪器和数字式电子仪器等。

A、功能B、工作频段C、工作原理D、操作方式17.X6132型万能铣床停止主轴时,按停止按钮SB1-1或(A),切断接触器KM1线圈的供电电路,并接通YCl主轴制动电磁离合器,主轴即可停止转动。

A、SB2-1B、SB3-1C、SB4-1D、SB5-118.X6132型万能铣床工作台变换进给速度时,当蘑菇形手柄向前拉至(D)位置且在反向推回之前借孔盘推动行程开关SQ6,瞬时接通接触器KM3,则进给电动机作瞬时转动,使齿轮容易啮合。

A、左边B、右边C、中间D、极端19.在MGB1420万能磨床的砂轮电动机控制回路中,接通电源开关QS1后,220V交流控制电压通过开关(B)控制接触器KM1,从而控制液压、冷却泵电动机。

A、SA1 B、SA2 C、SA3 D、QS3 20.在MGB1420万能磨床的内外磨砂轮电动机控制回路中,接通电源开关QS1,220V交流控制电压通过开关SA3控制接触器(B)的通断,达到内外磨砂轮电动机的启动和停止。

A、KM1B、KM2C、KM3D、KM421.在MGB1420万能磨床的工件电动机控制回路中,M的启动、点动及停止由主令开关(A)控制中间继电器KAl、KA2来实现。

A、SA1 B、SA2 C、SA3 D、SA422.在MGB1420万能磨床的工件电动机控制回路,主令开关SA1扳在试挡时,中间继电器KA1线圈吸合,从电位器(D)引出给定信号电压,制动回路被切断。

A、RP1 B、RP2 C、RP4 D、RP6 23.在MGB1420万能磨床晶闸管直流调速系统的主回路中,用整流变压器直接对(C)交流电整流。

A、36V B、110V C、220V D、380V24.在MGB1420万能磨床晶闸管直流调速系统控制回路的基本环节中,(A) 为功率放大器。

A、V33B、V34C、V35D、V3725.在MGB1420万能磨床晶闸管直流调速系统控制回路的辅助环节中,(C)R26组成电流正反馈环节。

A、V38B、V39C、V19D、RP226.绘制电气原理图时,通常把主线路和辅助线路分开,主线路用粗实线画在辅助线路的左侧或上部,辅助线路用(B)画在主线路的右侧或下部。

A、粗实线B、细实线C、点画线D、虚线27.直流电动机转速不正常的故障原因主要有(D)等。

A、换向器表面有油污B、接线错误C、无励磁电流D、励磁回路电阻过大28.直流电动机因由于换向器片间云母凸出导致电刷下火花过大时,需刻下片间云母,并对换向器进行槽边(C)。

A、调整压力B、纠正位置C、倒角、研磨D、更换29.直流电动机温升过高时,发现电枢绕组部分线圈接反,此时应(B)。

A、进行绕组重绕B、检查后纠正接线C、更换电枢绕组D、检查绕组绝缘30.造成直流电动机漏电的主要原因有(A)等。

A、电动机受潮B、并励绕组局部短路C、转轴变形D、电枢不平衡31.检查波形绕组短路故障时,在六极电动机的电枢中,线圈两端是分接在相距(B)的两片换向片上的。

A、二分之一B、三分之一C、四分之一D、五分之一32.用测量换向片间压降的方法检查电枢绕组对地短路故障时,用毫伏表依次测量相邻两换向片的压降,邻近对地短路点的片间压降会(A)。

A、方向相反B、方向相同C、为零D、不确定33.电刷、电刷架检修时,研磨好的电刷与换向器的接触面应达(D)以上。

A、50%B、60%C、70%D、80%34.在无换向器电动机常见故障中,出现了电动机进给有振动现象,这种现象属于(B)。

A、误报警故障B、转子位置检测器故障C、电磁制动故障D、接线故障35.当X6132型万能铣床主轴电动机已启动,而进给电动机不能启动时,接触器KM3或KM4不能吸合,则应检查(A)。

A、接触器KM3、KM4线圈是否断线B、电动机M3的进线端电压是否正常C、熔断器FU2是否熔断D、接触器KM3、KM4的主触点是否接触不良36.当X6132型万能铣床工作台不能快速进给,检查接触器KM2是否吸合,如果已吸合,则应检查(B)。

A、KM2的线圈是否断线B、离合器摩擦片C、快速按钮SB5的触点是否接触不良D、快速按钮SB6的触点是否接触不良37.MGB1420型磨床电气故障检修时,如果液压泵、冷却泵都不转动,则应检查熔断器FU1是否熔断,再看接触器(A)是否吸合。

A、KM1 B、KM2 C、KM3 D、KM438.MGB1420型磨床控制回路电气故障检修时,自动循环磨削加工时不能自动停机,可能是时间继电器(B)已损坏,可进行修复或更换。

A、KA B、KT C、KM D、SQ39.用万用表测量测量控制极和阴极之间正向阻值时,一般反向电阻比正向电阻大,正向几十欧姆以下,反向(B)以上。

A、数十欧姆以上B、数百欧姆以上C、数千欧姆以上D、数十千欧姆以上40.在量额定电压为500V以下的线圈的绝缘电阻时,应选用额定电压为(A)的兆欧表。

A、500VB、1000VC、2500VD、2500V以上41.钳形电流表每次测量只能钳入(A)导线。

A、一根B、两根C、三根D、四根42.使用PF-32数字式万用表测50mA直流电流时,按下(B)键,此时万用表处于测量电流状态。

A、S1B、S2C、S3D、S843.三相两元件功率表常用于高压线路功率的测量,采用(A)和电流互感器以扩大量程。

A、电压互感器B、电流互感器C、并联分流电阻D、串联附加电阻44.用示波器测量脉冲信号时,在测量脉冲上升时间和下降时间时,根据定义应从脉冲幅度的10%和(D)处作为起始和终止的基准点。

A、20% B、30% C、50% D、90%45.测速发电机可以作为(C)。

A、电压元件B、功率元件C、解算元件D、电流元件46.用快速熔断器时,一般按(B)来选择。

A、I N=1.03I FB、I N=1.57 I FC、I N=2.57 I FD、I N=3I F47.X6132型万能铣床的冷却泵电动机M3为0.125kW,应选择(B)BVR型塑料铜芯线。

A、1mm2B、1.5mm2C、4mm2D、10mm248.X6132型万能铣床电气控制板制作前绝缘电阻低于(B),则必须进行烘干处理。

A、0.3MΩB、0.5MΩC、1.5MΩD、4.5MΩ49.X6132型万能铣床线路导线与端子连接时,导线接入接线端子,首先根据实际需要剥切出连接长度,(A),然后,套上标号套管,再与接线端子可靠地连接。

A、除锈和清除杂物B、测量接线长度C、浸锡D、恢复绝缘50.X6132型万能铣床限位开关安装前,应检查限位开关支架和(A)是否完好。

A、撞块B、动触头C、静触头D、弹簧51.机床的电气连接时,所有接线应(A)。

A、连接可靠,不得松动B、长度合适,不得松动C、整齐,松紧适度D、除锈,可以松动52.20/5t桥式起重机安装前检查各电器是否良好,其中包括检查电动机、(A)、凸轮控制器及其他控制部件。

A、电磁制动器B、过电流继电器C、中间继电器D、时间继电器53.为了保证桥式起重机有良好的接地状态,必须保证分段轨道接地可靠,通常采用(D)扁钢或φ10mm 以上的圆钢弯制成圆弧状,两端分别与两端轨道可靠地焊接。

A、10mm×1mmB、20mm×2mmC、25mm×2mmD、30mm×3mm54.起重机照明电源由380v电源电压经隔离变压器取得220V和36V,36V用于(A)照明和桥架上维修照明。

A、桥箱控制室内B、桥下C、桥箱内电风扇D、桥箱内电热取暖55.起重机照明及信号电路所取得的220V 及36V电源均不(C)。

A、重复接地B、接零C、接地D、工作接地56.20/5t桥式起重机电线管路安装时,根据导线直径和根数选择电线管规格,用卡箍、(A)紧固或焊接方法固定。

A、螺钉B、铁丝C、硬导线D、软导线57.20/5t桥式起重机连接线必须采用铜芯多股软线,而导线一般选用(B)。

A、铜芯多股软线B、橡胶绝缘电线C、护套线D、塑料绝缘电线58.桥式起重机操纵室、控制箱内的配线,控制回路导线可用(A)。

A、铜芯多股软线B、橡胶绝缘电线C、塑料绝缘导线D、护套线59.橡胶软电缆供、馈电线路采用拖缆安装方式,该结构两端的钢支架采用50mm×50mm×5mm角钢或槽钢焊制而成,并通过(A)固定在桥架上。

A、底脚B、钢管C、角钢D、扁铁60.供、馈电线路采用拖缆安装方式安装时,钢缆从小车上支架孔内穿过,电缆通过吊环与承力尼龙绳一起吊装在钢缆上,一般尼龙绳的长度比电缆(B)。

相关文档
最新文档
