二次电缆编号规则
二次回路及电缆编号原则
二次回路编号原则1、总体原则A、本原则依据《南方电网一体化电网运行智能系统技术规范》第3-22部分：建设规范厂站二次接线标准，并与二次专业图纸设计编制习惯相结合，汇总成编号原则。
目前主要使用于基建项目新建220kV及以下变电站工程，严格按该原则设计。
B、同一组交流电流、电压回路应在回路号增加前缀 A/B/C以区分按相编号的回路。
C、直流控制、输入回路、宜在回路号后增加后缀A/B/C以区分按相编号的回路。
D、双重化配置的两套设备，相同功能的回路，编号不应相同。
E、回路编号中不宜含有括号，可用后缀英文加以区分。
2、电流回路编号第4位为电流回路的次序号主变——T21（220kV侧开关侧CT）、T22（220kV侧套管CT）、T23（220kV侧零序CT）；T24（220kV侧间隙CT）T11（110kV侧开关侧CT）、T12（110kV侧套管CT）、T13（110kV侧零序CT）、T14（110kV侧间隙CT）T41（10kV侧分支一CT）、T42（10kV侧分支二CT）2、如电流回路中串接多个设备，电流回路编号最后一位按顺序编写。
如备自投---故障录波，A4121---A4122，如此类推。
3、站用变/接地变低压侧根据其开关侧CT采用顺序排下。
4、10kV电容器本体CT编号根据开关侧CT编号顺序排下。
5、母差的电流回路编号不再使用特殊编号。
3、电压回路编号注释：1、从电压互感器引至并列装置之间的PT回路：如电压互感器二次侧---空气开关---隔离开关辅助接点---PT并列装置，回路编号A611---A612---A613---A630I2、 A(B、C、L、SC)表示A、B、C三相、L开口三角、SC试验电压。
3、 3M（5M）、4M（6M）表示双母双分段接线。
4、 630I（II、III）表示站内各电压等级，I高压，II，III电压逐渐低一级。
5、 1（2，3，4）表示电压互感器二次绕组的序号。
采用1（计量）、2（测量）、3（保护）、4（开口三角）顺序。
电缆编号

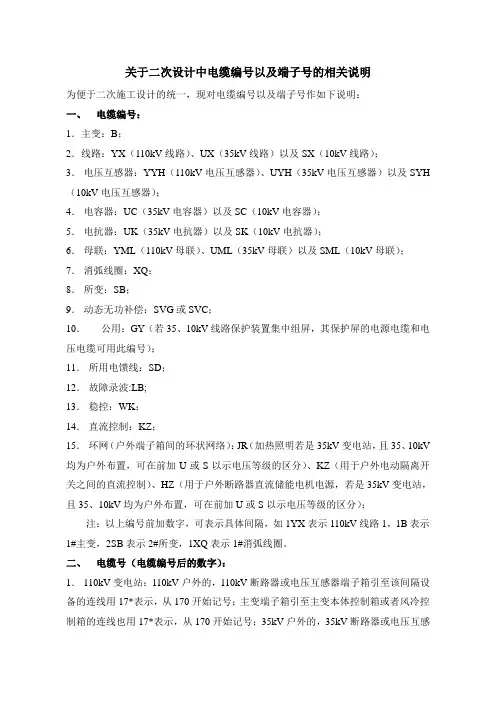

关于二次设计中电缆编号以及端子号的相关说明为便于二次施工设计的统一，现对电缆编号以及端子号作如下说明：一、电缆编号：1．主变：B；2．线路：YX（110kV线路）、UX（35kV线路）以及SX（10kV线路）；3．电压互感器：YYH（110kV电压互感器）、UYH（35kV电压互感器）以及SYH （10kV电压互感器）；4．电容器：UC（35kV电容器）以及SC（10kV电容器）；5．电抗器：UK（35kV电抗器）以及SK（10kV电抗器）；6．母联：YML（110kV母联）、UML（35kV母联）以及SML（10kV母联）；7．消弧线圈：XQ；8．所变：SB；9．动态无功补偿：SVG或SVC；10．公用：GY（若35、10kV线路保护装置集中组屏，其保护屏的电源电缆和电压电缆可用此编号）；11．所用电馈线：SD；12．故障录波:LB;13．稳控：WK；14．直流控制：KZ；15．环网（户外端子箱间的环状网络）：JR（加热照明若是35kV变电站，且35、10kV 均为户外布置，可在前加U或S以示电压等级的区分）、KZ（用于户外电动隔离开关之间的直流控制）、HZ（用于户外断路器直流储能电机电源，若是35kV变电站，且35、10kV均为户外布置，可在前加U或S以示电压等级的区分）；注：以上编号前加数字，可表示具体间隔，如1YX表示110kV线路1，1B表示1#主变，2SB表示2#所变，1XQ表示1#消弧线圈。
二、电缆号（电缆编号后的数字）：1．110kV变电站：110kV户外的，110kV断路器或电压互感器端子箱引至该间隔设备的连线用17*表示，从170开始记号；主变端子箱引至主变本体控制箱或者风冷控制箱的连线也用17*表示，从170开始记号；35kV户外的，35kV断路器或电压互感器端子箱引至该间隔设备的连线用18*表示，从180开始记号；10kV户外的，10kV 断路器或电压互感器端子箱引至该间隔设备的连线用19*表示，从190开始记号；2．35kV变电站：35kV户外的，35kV断路器或电压互感器端子箱引至该间隔设备的连线用18*表示，从180开始记号；主变端子箱引至主变本体控制箱或者风冷控制箱的连线也用18*表示，从180开始记号；10kV户外的，35kV断路器或电压互感器端子箱引至该间隔设备的连线用19*表示，从190开始记号；3．户外断路器端子箱引至该间隔电流互感器的电缆号应采用同一个电缆号，只是在后面加A、B或者C以表示相序，如1YX-170A表示110kV线路1 A相电流互感器，2SC-190B表示10kV户外电容器2出线B相电流互感器；4．户外端子箱引至保护侧的电缆号用100起头，电流编号居前，然后是线路电压、操作回路，遥信回路，依次顺编；主变除外，主变三侧或两侧以及主变本体应为一系统，各侧端子箱以及开关柜到保护侧的电缆编号应顺编，例如主变110kV端子箱到主控室内保护屏的电缆编号由*B-100编至*B-108，那么主变端子箱到主控室内保护屏的电缆编号应由*B-109开始编号，主变35kV以及主变10kV侧顺延；5．户外电压互感器端子箱引至该间隔电压互感器的电缆号编制原理同上，如2YYH-170B表示110kV II母B相电压互感器，1SYH-190A表示户外10kV I母A相电压互感器；6．户外断路器端子箱引至该间隔单台隔隔离开关或断路器的电缆号应采用同一个电缆号，只是在后面加a、b、c、e。
二次电缆的编号
电缆的编号本间隔电缆的编号：通常从101开始编号，以先间隔各个电气设备至端子箱电缆，再端子箱至主控室电缆，先电流回路，后控制回路，再信号回路，最后其他回路（如电气联锁回路，电源回路）的顺序，逐条编号，同一间隔电缆编号不允许重复。
该电缆所在一次间隔的种类：采用英文大写字母表示，220KV出线间隔E，母联EM，旁路EP，110KV出线间隔Y，母联YM，旁路YP，分段YF，35KV出线间隔U，分段UF，10KV出线间隔S，分段SF，电容器C，主变及主变各侧开关B，220KVPT：EYH，110KVPT：YYH，35KVPT：UYH，10KVPT：SYH。
该电缆所在一次间隔的调度编号尾数：如白沙变电站的豆沙线调度编号261，这里就编1，1#主变编1，1母PT编1，依此类推，如果该变电站只有一路旁路，或者一个母联或者分段开关，不需要编号。
各个安控装置如备自投，故障解列，低周减载等的电缆不单独编号，统一将电缆归于装置所控制的间隔依照上面的原则编号。
电源电缆编号电缆号数：电源电缆联系全站同一一次电压等级的所有间隔，所以应该单独统一编号，一般从01开始依顺序编号电源种类：交流电源编JL，直流电源编ZL。
由上面可知，所有相同间隔的相同功能电缆除了首位数有区别，其他数字应该是一样的。
一、号头的编号电流回路本间隔电缆的编号该电缆所在一次间隔的种类该电缆所在一次间隔的调度编号尾数电源种类电缆号数编号电流流入装置的顺序相别电流流入装置的顺序：流入第一个装置为1，流出后进入下一个装置为2，依次类推。
编号：一般的CT 有四组绕组，保护用的编号41，遥测、录波用42，计度用44，留一组备用。
相别：A 、B 、C 、N ，N 为接地端。
比较特殊的电流回路：220KV 母差：A320、B320、C320、N320；110KV 母差：A310、B310、C310、N310；主变中性点零序电流：L401，N401；主变中性点间歇零序电流：L402，N402。
二次回路及电缆编号原则
二次回路编号原则1、总体原则A、本原则依据《南方电网一体化电网运行智能系统技术规范》第3-22部分：建设规范厂站二次接线标准，并与二次专业图纸设计编制习惯相结合，汇总成编号原则。
目前主要使用于基建项目新建220kV及以下变电站工程，严格按该原则设计。
B、同一组交流电流、电压回路应在回路号增加前缀 A/B/C以区分按相编号的回路。
C、直流控制、输入回路、宜在回路号后增加后缀A/B/C以区分按相编号的回路。
D、双重化配置的两套设备，相同功能的回路，编号不应相同。
E、回路编号中不宜含有括号，可用后缀英文加以区分。
2、电流回路编号主变——T21（220kV侧开关侧CT）、T22（220kV侧套管CT）、T23（220kV侧零序CT）；T24（220kV侧间隙CT）T11（110kV侧开关侧CT）、T12（110kV侧套管CT）、T13（110kV侧零序CT）、T14（110kV侧间隙CT）T41（10kV侧分支一CT）、T42（10kV侧分支二CT）2、如电流回路中串接多个设备，电流回路编号最后一位按顺序编写。
如备自投---故障录波，A4121---A4122，如此类推。
3、站用变/接地变低压侧根据其开关侧CT采用顺序排下。
4、10kV电容器本体CT编号根据开关侧CT编号顺序排下。
5、母差的电流回路编号不再使用特殊编号。
3、电压回路编号注释：1、从电压互感器引至并列装置之间的PT回路：如电压互感器二次侧---空气开关---隔离开关辅助接点---PT并列装置，回路编号A611---A612---A613---A630I2、 A(B、C、L、SC)表示A、B、C三相、L开口三角、SC试验电压。
3、 3M（5M）、4M（6M）表示双母双分段接线。
4、 630I（II、III）表示站内各电压等级，I高压，II，III电压逐渐低一级。
5、 1（2，3，4）表示电压互感器二次绕组的序号。
采用1（计量）、2（测量）、3（保护）、4（开口三角）顺序。
电缆编号规定

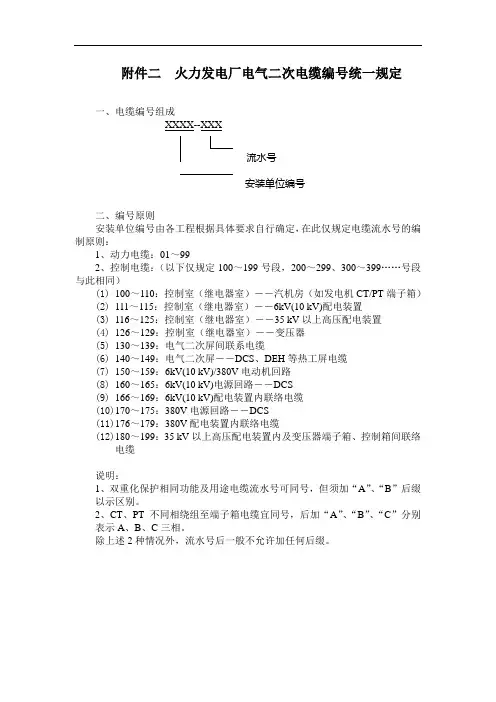

附件二火力发电厂电气二次电缆编号统一规定
一、电缆编号组成
XXXX--XXX
流水号
安装单位编号
二、编号原则
安装单位编号由各工程根据具体要求自行确定，在此仅规定电缆流水号的编制原则：
1、动力电缆：01～99
2、控制电缆：（以下仅规定100～199号段，200～299、300～399……号段与此相同）
(1)100～110：控制室（继电器室）――汽机房（如发电机CT/PT端子箱）
(2)111～115：控制室（继电器室）――6kV(10 kV)配电装置
(3)116～125：控制室（继电器室）――35 kV以上高压配电装置
(4)126～129：控制室（继电器室）――变压器
(5)130～139：电气二次屏间联系电缆
(6)140～149：电气二次屏――DCS、DEH等热工屏电缆
(7)150～159：6kV(10 kV)/380V电动机回路
(8)160～165：6kV(10 kV)电源回路――DCS
(9)166～169：6kV(10 kV)配电装置内联络电缆
(10)170～175：380V电源回路――DCS
(11)176～179：380V配电装置内联络电缆
(12)180～199：35 kV以上高压配电装置内及变压器端子箱、控制箱间联络
电缆
说明：
1、双重化保护相同功能及用途电缆流水号可同号，但须加“A”、“B”后缀
以示区别。
2、CT、PT不同相绕组至端子箱电缆宜同号，后加“A”、“B”、“C”分别
表示A、B、C三相。
除上述2种情况外，流水号后一般不允许加任何后缀。
二次回路和电缆编原则(终审稿)
二次回路和电缆编原则文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-1、总体原则A、本原则依据《南方电网一体化电网运行智能系统技术规范》第3-22部分：建设规范厂站二次接线标准，并与二次专业图纸设计编制习惯相结合，汇总成编号原则。
目前主要使用于基建项目新建220kV及以下变电站工程，严格按该原则设计。
B、同一组交流电流、电压回路应在回路号增加前缀?A/B/C以区分按相编号的回路。
C、直流控制、输入回路、宜在回路号后增加后缀A/B/C以区分按相编号的回路。
D、双重化配置的两套设备，相同功能的回路，编号不应相同。
E、回路编号中不宜含有括号，可用后缀英文加以区分。
2、电流回路编号注释：1、电流回路旧编号全部用A/B/C/N411~491容易引起混淆，不再采用。
本原则根据变电站电压等级及CT用途区分其电流回路编号。
全站各电压等级电流回路的回路号用四位数表示。
第1位为电压等级代号（500kV：5；220kV：2；110kV：1；35kV：3；10kV：4）；第2位为该CT的编号；第3位为该CT的二次绕组编号；第4位为电流回路的次序号主变——T21（220kV侧开关侧CT）、T22（220kV侧套管CT）、T23（220kV侧零序CT）；T24（220kV侧间隙CT）T11（110kV侧开关侧CT）、T12（110kV侧套管CT）、T13（110kV侧零序CT）、T14（110kV侧间隙CT）T41（10kV侧分支一CT）、T42（10kV侧分支二CT）2、如电流回路中串接多个设备，电流回路编号最后一位按顺序编写。
如备自投---故障录波，A4121---A4122，如此类推。
3、站用变/接地变低压侧根据其开关侧CT采用顺序排下。
4、10kV电容器本体CT编号根据开关侧CT编号顺序排下。
5、母差的电流回路编号不再使用特殊编号。
3、电压回路编号注释：1、从电压互感器引至并列装置之间的PT回路：如电压互感器二次侧---空气开关---隔离开关辅助接点---PT并列装置，回路编号A611---A612---A613---A630I2、A(B、C、L、SC)表示A、B、C三相、L开口三角、SC试验电压。
电缆编号及回路标号
二次电缆编号及回路标号由于本人所接触的主要是500kV及以下的变电站二次电缆，对于更高电压等级的二次电缆编号并不了解，本文只对500kV及以下的变电站二次电缆编号及线号进行了汇总，还望各位专家给予指正。
设计图纸中并没有间隔号，我们所谓的间隔号实际是现场施工时用以区分不同间隔的，现场实际工作中逐渐形成了以汉语拼音的首字母来表示电压等级，从间隔名称中挑出一个或多个字母来区分间隔的命名方式。
二次电缆编号的构成为“间隔号+电缆号”，具体如下：X◎☐－XXX第一个X表示：电缆所在一次间隔的调度编号尾数◎表示：电压等级☐表示：一次间隔的种类XXX表示：本间隔电缆的编号一、间隔号1、电压等级的编号基本上是用汉语拼音的首字母，如果与其它电压等级相重复，可采用其余字母。
间隔种类编号同理。
500kV：W220kV：E110kV：Y35kV：U10kV：S2、按间隔类型举例1）主变压器：1B（#1主变）、2B（#2主变）；2）线路：1WL（500kV线路一）、2EL（220kV线路二）、YL（110kV线路）、UL（35kV 线路）、SL（10kV线路），也可省略L，直接以电压等级编号，如：3Y（110kV线路三）；3）电压互感器：1WYH（500kV I母电压互感器）、2EYH（220kV II母电压互感器）、YYH （110kV电压互感器）、UYH（35kV电压互感器）、SYH（10kV电压互感器）；4）电容器：1UC（35kV电容器一）、2SC（10kV电容器二），变电站内如果只有一个电压等级的电容器，也可省略电压等级，如：2C（10kV电容器二）；5）电抗器：1UK（35kV电抗器一）、2SK（10kV电抗器二），变电站内如果只有一个电压等级的电抗器，也可省略电压等级，如：2K（10kV电抗器二）；6）所用变：1SB（#1所变）、2SB（#2所变）7）母联或母分段：EML（220kV母联）、YML（110kV母联）、UFD（35kV母分段）、SFD （10kV母分段）；8）断路器（500kV）：5012DL（500kV第一串第2台断路器）；9）母差：EMB（220kV母差）、YMB（110kV母差）、UMB（35kV母差）；10）稳控：WK11）动态无功补偿：SVG或SVC12）其它：ZL（直流）；SD或JL（交流）；GY（公用）；LB（录波）；BZT（备自投）；DZ （低周减载）。
二次回路设计编号原则
1、电缆编号(1)区域划分(2)主变主变高压侧：1B-1**主变中压侧:1B-2**主变低压侧：1B-3**(3)故障录波电流：**-B150(**代表间隔代号，1B-B150主变高压侧电流，1B-B250主变中压侧电流，) (4)电流单元代号+1** (**代表CT序号，例如:1元101,主变高压侧第一卷CT ；1B-201,主变中压侧第一卷CT)O(5)电压330kV 侧:SSYH-***110kV 侧：1YYH-*** I 母；2YYH-*** II 母35kV 侧:1UYH-*** I 段；2UYH-***II 段；(5)公用全站公用:GYC-*** ； 330kV母线测控:1GY-*** ； "OkV母线测控:2GY-*** ； 35kV母线测控：3GY-*** ；(6)直流ZL*-###(*代表直流母线段，#代表直流馈线柜序号；例如ZL1-201表示I段直流母线第2面直流馈线柜第一个直流空开电缆)(7)交流**-JL01, **代表设备代号，如：主变端子箱第一路交流，ZBDZX-JL01(8)对时DS-101 102…顺序排列。
2、回路编号(1)信号8001公共端，8003 8005…….；保护信号：8001 903A 903A-. (A替换为B C,分别代表保护B保护C柜)(2)电流A-C4**l **代表CT编号。
(3)电压330kV母线：A6301-33 保护1 及测量；A6302-33 保护2 ； A630J-33 ； L630-33 开口电压llOkV母线：A6301-11保护1级测量，原那么同上；A6401-11 II母保护1及测量；35kV母线:A6301-3原那么同上；(3)控制回路经柜内空开之后进装置，正负电源回路编号为：101、102, 201、202o对于主变高、中、低压侧正电源回路号分别为:第一套11正、1201、1301,第二套：2101s 2201、2301 ；负电源回路号分别为：第一套1102、1202、1302,第二套：2102、2202、2302。
二次电缆编号规范
竭诚为您提供优质文档/双击可除二次电缆编号规范篇一：二次回路及电缆编号原则二次回路编号原则1、总体原则a、本原则依据《南方电网一体化电网运行智能系统技术规范》第3-22部分：建设规范厂站二次接线标准，并与二次专业图纸设计编制习惯相结合，汇总成编号原则。
目前主要使用于基建项目新建220kV及以下变电站工程，严格按该原则设计。
b、同一组交流电流、电压回路应在回路号增加前缀a/b/c以区分按相编号的回路。
c、直流控制、输入回路、宜在回路号后增加后缀a/b/c 以区分按相编号的回路。
d、双重化配置的两套设备，相同功能的回路，编号不应相同。
e、回路编号中不宜含有括号，可用后缀英文加以区分。
2、电流回路编号注释：1、电流回路旧编号全部用a/b/c/n411~491容易引起混淆，不再采用。
本原则根据变电站电压等级及ct用途区分其电流回路编号。
全站各电压等级电流回路的回路号用四位数表示。
第1位为电压等级代号（500kV：5；220kV：2；110kV：1；35kV：3；10kV：4）；第2位为该ct的编号；第3位为该ct的二次绕组编号；第4位为电流回路的次序号主变——t21（220kV侧开关侧ct）、t22（220kV侧套管ct）、t23（220kV侧零序ct）；t24（220kV侧间隙ct）t11（110kV侧开关侧ct）、t12（110kV侧套管ct）、t13（110kV侧零序ct）、t14（110kV侧间隙ct）t41（10kV侧分支一ct）、t42（10kV侧分支二ct）2、如电流回路中串接多个设备，电流回路编号最后一位按顺序编写。
如备自投---故障录波，a4121---a4122，如此类推。
3、站用变/接地变低压侧根据其开关侧ct采用顺序排下。
4、10kV电容器本体ct编号根据开关侧ct编号顺序排下。
5、母差的电流回路编号不再使用特殊编号。
3、电压回路编号注释：1、从电压互感器引至并列装置之间的pt回路：如电压互感器二次侧---空气开关---隔离开关辅助接点---pt并列装置，回路编号a611---a612---a613---a630i2、a(b、c、l、sc)表示a、b、c三相、l开口三角、sc试验电压。
二次电缆编号规范
二次电缆编号规范篇一：二次回路及电缆编号原则二次回路编号原则1、总体原则A、本原则依据《南方电网一体化电网运行智能系统技术规范》第3-22部分：建设规范厂站二次接线标准，并与二次专业图纸设计编制习惯相结合，汇总成编号原则。
目前主要使用于基建项目新建220kV及以下变电站工程，严格按该原则设计。
B、同一组交流电流、电压回路应在回路号增加前缀 A/B/C以区分按相编号的回路。
C、直流控制、输入回路、宜在回路号后增加后缀A/B/C以区分按相编号的回路。
D、双重化配置的两套设备，相同功能的回路，编号不应相同。
E、回路编号中不宜含有括号，可用后缀英文加以区分。
2、电流回路编号注释：1、电流回路旧编号全部用A/B/C/N411~491容易引起混淆，不再采用。
本原则根据变电站电压等级及CT用途区分其电流回路编号。
全站各电压等级电流回路的回路号用四位数表示。
第1位为电压等级代号（500kV：5；220kV：2；110kV：1；35kV：3；10kV：4）；第2位为该CT的编号；第3位为该CT的二次绕组编号；第4位为电流回路的次序号主变——T21（220kV侧开关侧CT）、T22（220kV侧套管CT）、T23（220kV侧零序CT）；T24（220kV侧间隙CT）T11（110kV侧开关侧CT）、T12（110kV侧套管CT）、T13（110kV侧零序CT）、T14（110kV侧间隙CT）T41（10kV侧分支一CT）、T42（10kV侧分支二CT）2、如电流回路中串接多个设备，电流回路编号最后一位按顺序编写。
如备自投---故障录波，A4121---A4122，如此类推。
3、站用变/接地变低压侧根据其开关侧CT采用顺序排下。
4、10kV电容器本体CT编号根据开关侧CT编号顺序排下。
5、母差的电流回路编号不再使用特殊编号。
3、电压回路编号注释：1、从电压互感器引至并列装置之间的PT回路：如电压互感器二次侧---空气开关---隔离开关辅助接点---PT并列装置，回路编号A611---A612---A613---A630I2、 A(B、C、L、SC)表示A、B、C三相、L开口三角、SC试验电压。
电气二次回路的接线编号原则
电气二次回路的接线编号原则一、起始编号原则：1.电缆和导线：电缆和导线的起始编号通常是根据电气图纸上的符号或图例确定的，并按照设备和元件的位置、功能和电气特性编排。
2.设备和元件：各种设备和元件的起始编号按照其所在电气图纸上的位置父子规则逐级编号，以便于标识和区分。
二、编码规则：1.设备和元件类型：在电气图纸上，根据设备和元件的类型，如开关、插座、灯具等，分别采用不同的字母编码，以便于分类和标识。
2.设备和元件位置：在电气图纸上，根据设备和元件的位置分区，使用行号和列号的形式进行编码，行号代表设备和元件所在的垂直位置，列号表示设备和元件所在的水平位置。
3.设备和元件功能：在电气图纸上，根据设备和元件的功能不同，使用不同的数字进行编码，例如，开关可以使用数字1表示，插座可以使用数字2表示。
4.设备和元件电气特性：在电气图纸上，根据设备和元件的电气特性不同，使用不同的字母进行编码，例如，正常工作状态下的元件可以使用字母N表示，故障状态下的元件可以使用字母F表示。
三、示例说明：以一个简单的室内照明系统为例，具体说明电气二次回路的接线编号原则。
1.设备和元件类型编码：开关使用字母S表示，插座使用字母P表示，灯具使用字母L表示。
2.设备和元件位置编码：a.照明回路1位置编码：第1行第1列，用S1表示；第1行第2列，用L1表示；b.照明回路2位置编码：第2行第1列，用S2表示；第2行第2列，用L2表示；c.插座回路位置编码：第3行第1列，用S3表示；第3行第2列，用P1表示。
3.设备和元件功能编码：开关使用数字1表示，插座使用数字2表示，灯具使用数字3表示。
4.设备和元件电气特性编码：正常工作状态使用字母N表示。
根据以上原则，可以得到电气二次回路的接线编号为：1.照明回路1接线编号：S1N，L1N；2.照明回路2接线编号：S2N，L2N；3.插座回路接线编号：S3N，P1N。
以上是电气二次回路的接线编号原则的基本内容和示例说明。
关于二次设计中电缆编号以及端子号的相关说明
关于二次设计中电缆编号以及端子号的相关说明为便于二次施工设计的统一，现对电缆编号以及端子号作如下说明：一、间隔号：1．主变：1B（#1主变）、2B（#2主变）；2．电压互感器：EYH（220kV电压互感器）、YYH（110kV电压互感器）、UYH（35kV电压互感器）、SYH（10kV电压互感器）；3．线路：EX（220kV线路）、YX（110kV线路）、UX（35kV线路）、SX（10kV线路）；4．电容器：UC（35kV电容器）、SC（10kV电容器）；5．电抗器：UK（35kV电抗器）、SK（10kV电抗器）；6．接地变及消弧线圈：UQ（35kV接地变）、SQ（10kV接地变）；7．所用变：1SB（#1所变）、2SB（#2所变）；8．母联：EML（220kV母联）YML（110kV母联）、UML（35kV母联）、SML（10kV母联）；9．母分：EFD（220kV母分）、YFD（110kV母分）、UFD（35kV母分）、SFD（10kV母分）；10．母差：EMB（220kV母差）、YMB（110kV母差）、UMB（35kV母差）；11．其他：ZL（直流）；SD（交流）；GY（公用）；LB（录波）；BZT（备自投）；JR（加热）；12．稳控：WK；二、电缆号：1．101~129：继保室至室内和室外配电场所，开头为电流电压电缆编号；2．131~149：继保室之间的电缆编号；3．151~159：室内配电场所之间的电缆编号；4．160~169：电容器（接地变）成套设备电缆编号，160为电流或者电压电缆编号；5．170~179：主变本体电缆编号，170为电流电缆编号（零序和间隙用A、B加以区分）；6．180A、B、C：户外电流互感器电缆编号；7．181~189：户外配电场所电缆编号（断路器）；8．190A、B、C：户外电压互感器电缆编号；9．191~199：户外配电场所电缆编号（隔离开关）；末位1表示1G，2表示2G、3表示3G、4表示4G、每个机构中的电缆编号加A、B、C、D、E用以区分；注：当用于三圈变时，电缆首位1表示高压侧，2表示中压侧，3表示低压侧三、端子号：1．电流回路：（A、B、C、N）401~491；若CT绕组过多，中间表示绕组的可以增加为两位；母差电流：（A、B、C、N）320（220kV）、310（110kV）、330（35kV）、360（10kV）零序电流：L401、N401；间隙电流：L402、N402；2．并列前电压：601~609、N600；A609为线路电压；计量电压在后面加J或者’区别并列后电压：630（I母电压）、640（II母电压）、650（III母电压）；重动后电压：720（220kV）、710（110kV）、730（35kV）、760（10kV）电压小母线：1YMaI、1YMbI、1YMcI；3．控制回路：01正电、02负电、03手合、33手分、05保护合、35保护跳、06红灯、36绿灯、 07至合圈、37至跳圈、09跳位监视、39合位监视；08闭锁重合闸4．三跳回路：Q33（保护三跳）、R33（保护永跳）、F33（非电量三跳）5．信号回路：801、803、805…869，802、804…868，偶数为负荷之后编号；901、903、905…969，902、904…968；6．刀闸闭锁回路：881、882、883、884、…899；刀闸控制回路：KG、KGH、KGF；刀闸母线回路：~GBM、~PBM、~N、~IN、~IIN电压重动回路：01、61a、63a、61b、63b、65、67、69；保护重动回路：Q101、57a、59a；Q201、57b、59b；母差重动回路：71、73、75、77、79；7．失灵启动回路：SL01公共、SL03A、SL03B、SL03C、SL03三相启动失灵；母联合后位置03、母联跳位05；解复压07、失灵三跳开出601，605；8．非电量回路：01（正电）、03（本体重瓦斯）、05（有载重瓦斯）、07（油温高跳闸）、09（）、11（压力释放）、13（压力突变）、15（本体轻瓦斯告警）、17（有载轻瓦斯告警）、19（本体油位异常）、21（有载油位异常）、23（油温高告警）、25（绕温高告警）、27（风冷全停跳闸）；四、二次设计中的电缆规格1．电缆：室内控制电缆ZR-KVVP，室外控制电缆ZR-KVVP22；动力电缆：YJV，YJV22；通讯线：计算机线DJVVP，通讯对时线RVVP 2．常用控制电缆芯数为4, 7, 10,14,19；3．常用电缆截面积为，1.5，2.5，4，6，10，25，35，70，95。
二次回路及电缆编号原则
二次回路及电缆编号原则————————————————————————————————作者：————————————————————————————————日期：二次回路编号原则1、总体原则A、本原则依据《南方电网一体化电网运行智能系统技术规范》第3-22部分：建设规范厂站二次接线标准，并与二次专业图纸设计编制习惯相结合，汇总成编号原则。
目前主要使用于基建项目新建220kV及以下变电站工程，严格按该原则设计。
B、同一组交流电流、电压回路应在回路号增加前缀 A/B/C以区分按相编号的回路。
C、直流控制、输入回路、宜在回路号后增加后缀A/B/C以区分按相编号的回路。
D、双重化配置的两套设备，相同功能的回路，编号不应相同。
E、回路编号中不宜含有括号，可用后缀英文加以区分。
2、电流回路编号变电站电压等级电流回路用途名称A相B相C相中性线零序110 kV 变电站110kV线路/分段/T11-1 绕组1T11-2 绕组2…T11-6 绕组6A1111A1121…A1161B1111B1121…B1161C1111C1121…C1161N1111N1121…N1161 10kV线路/电容/站变/接地变T41-1 绕组1T41-2 绕组2T41-3 绕组3A4111A4121A4131B4111B4121B4131C4111C4121C4131N4111N4121N4131T42-1 零序1N4211L4211主变110kV侧（开关侧CT）T11-1 绕组1T11-2 绕组2…T11-6绕组6A1111A1121…A1161B1111B1121…B1161C1111C1121…C1161N1111N1121…N1161主变110kV侧（套管CT）T12-1绕组1T12-2绕组2…T12-4绕组4A1211A1221…A1241B1211B1221…B1241C1211C1221…C1241N1211N1221…N1241主变110kV 侧（零序CT）T13-1零序1T13-2零序2N1311N1321L1311L1321主变110kV侧（间隙CT）T14-1间隙1N1411L1411主变10kV侧开关分支一T41-1 绕组1T41-2 绕组2…T41-6绕组6A4111A4121…A4161B4111B4121…B4161C4111C4121…C4161N4111N2121…N2161主变10kV侧开关分支二T22-1 绕组1T22-2 绕组2…T22-6绕组6A4211A4221…A4261B4211B4221…B4261C4211C4221…C4261N4211N4221…N4261220 kV 变电站220kV线路/母联/分段T21-1 绕组1T21-2 绕组2…T21-8 绕组8A2111A2121…A2181B2111B2121…B2181C2111C2121…C2181N2111N2121…N2181110kV线路/母联/分段T11-1 绕组1T11-2 绕组2…T11-6 绕组6A1111A1121…A1161B1111B1121…B1161C1111C1121…C1161N1111N1121…N116110kV线路/电容/站变/接地变T41-1 绕组1T41-2 绕组2T41-3 绕组3T42-1 零序1A4111A4121A4131B4111B4121B4131C4111C4121C4131N4111N4121N4131N4211L4211主变220kV侧（开关侧CT）T21-1 绕组1T21-2 绕组2…T21-8绕组8A2111A2121…A2181B2111B2121…B2181C2111C2121…C2181N2111N2121…N2181主变220kV侧（套管CT）T22-1绕组1T22-2绕组2…T22-4绕组4A2211A2221…A2241B2211B2221…B2241C2211C2221…C2241N2211N2221…N2241主变220kV 侧（零序CT）T23-1零序1T23-2零序2T23-3零序3N2311N2321N2331L2311L2321L2331主变220kV 侧（间隙CT）T24-1间隙1T24-2间隙2N2411N2421L2411L2421主变110kV侧（开关侧CT）T11-1 绕组1T11-2 绕组2…T11-8绕组8A1111A1121…A1181B1111B1121…B1181C1111C1121…C1181N1111N1121…N1181主变110kV侧（套管CT）T12-1绕组1T12-2绕组2…T12-4绕组4A1211A1221…A1241B1211B1221…B1241C1211C1221…C1241N1211N1221…N1241主变110kV 侧（零序CT）T13-1零序1T13-2零序2T13-3零序3N1311N1321N1331L1311L1321L1331主变110kV 侧（间隙CT）T14-1间隙1T14-2间隙2N1411N1421L1411L1421主变10kV侧开关分支一T41-1 绕组1T41-2 绕组2…T41-6绕组6A4111A4121…A4161B4111B4121…B4161C4111C4121…C4161N4111N4121…N4161主变10kV侧开关分支二T42-1 绕组1T42-2 绕组2…T42-6绕组6A4211A4221…A4261B4211B4221…B4261C4211C4221…C4261N4211N4221…N4261注释：1、电流回路旧编号全部用A/B/C/N411~491容易引起混淆，不再采用。
