关于二次设计中电缆编号以及端子号的相关说明为便于二次施工设计的统一，现对电缆编号以及端子号作如下说明：一、电缆编号：1．主变：B；2．线路：YX（110kV线路）、UX（35kV线路）以及SX（10kV线路）；3．电压互感器：YYH（110kV电压互感器）、UYH（35kV电压互感器）以及SYH （10kV电压互感器）；4．电容器：UC（35kV电容器）以及SC（10kV电容器）；5．电抗器：UK（35kV电抗器）以及SK（10kV电抗器）；6．母联：YML（110kV母联）、UML（35kV母联）以及SML（10kV母联）；7．消弧线圈：XQ；8．所变：SB；9．动态无功补偿：SVG或SVC；10．公用：GY（若35、10kV线路保护装置集中组屏，其保护屏的电源电缆和电压电缆可用此编号）；11．所用电馈线：SD；12．故障录波:LB;13．稳控：WK；14．直流控制：KZ；15．环网（户外端子箱间的环状网络）：JR（加热照明若是35kV变电站，且35、10kV 均为户外布置，可在前加U或S以示电压等级的区分）、KZ（用于户外电动隔离开关之间的直流控制）、HZ（用于户外断路器直流储能电机电源，若是35kV变电站，且35、10kV均为户外布置，可在前加U或S以示电压等级的区分）；注：以上编号前加数字，可表示具体间隔，如1YX表示110kV线路1，1B表示1#主变，2SB表示2#所变，1XQ表示1#消弧线圈。
二、电缆号（电缆编号后的数字）：1．110kV变电站：110kV户外的，110kV断路器或电压互感器端子箱引至该间隔设备的连线用17*表示，从170开始记号；主变端子箱引至主变本体控制箱或者风冷控制箱的连线也用17*表示，从170开始记号；35kV户外的，35kV断路器或电压互感器端子箱引至该间隔设备的连线用18*表示，从180开始记号；10kV户外的，10kV 断路器或电压互感器端子箱引至该间隔设备的连线用19*表示，从190开始记号；2．35kV变电站：35kV户外的，35kV断路器或电压互感器端子箱引至该间隔设备的连线用18*表示，从180开始记号；主变端子箱引至主变本体控制箱或者风冷控制箱的连线也用18*表示，从180开始记号；10kV户外的，35kV断路器或电压互感器端子箱引至该间隔设备的连线用19*表示，从190开始记号；3．户外断路器端子箱引至该间隔电流互感器的电缆号应采用同一个电缆号，只是在后面加A、B或者C以表示相序，如1YX-170A表示110kV线路1 A相电流互感器，2SC-190B表示10kV户外电容器2出线B相电流互感器；4．户外端子箱引至保护侧的电缆号用100起头，电流编号居前，然后是线路电压、操作回路，遥信回路，依次顺编；主变除外，主变三侧或两侧以及主变本体应为一系统，各侧端子箱以及开关柜到保护侧的电缆编号应顺编，例如主变110kV端子箱到主控室内保护屏的电缆编号由*B-100编至*B-108，那么主变端子箱到主控室内保护屏的电缆编号应由*B-109开始编号，主变35kV以及主变10kV侧顺延；5．户外电压互感器端子箱引至该间隔电压互感器的电缆号编制原理同上，如2YYH-170B表示110kV II母B相电压互感器，1SYH-190A表示户外10kV I母A相电压互感器；6．户外断路器端子箱引至该间隔单台隔隔离开关或断路器的电缆号应采用同一个电缆号，只是在后面加a、b、c、e。
电线电缆型号代号大全
电线电缆型号代号是用于标识电线电缆的特定规格和特征的代码。
以下是一些常见的电线电缆型号代号示例：
1.电线型号：
1.BV：铜芯聚氯乙烯绝缘电线
2.BVR：铜芯聚氯乙烯绝缘软电线
3.BVV：铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电线
4.RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套软电线
2.电缆型号：
1.YJV：铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
2.VV：铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
3.NH-YJV：铜芯交联聚乙烯绝缘聚氯乙烯护套耐火电力电缆
4.KVV：铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆
在选择电线电缆时，应根据具体应用需求和相关标准来确定合适的型号。
电线电缆型号规格及标准编号
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线B-绝缘线C-船用电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略）L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电线电缆型号、规格及标准编号
2—双钢带3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆（二）电线电缆规格规格又由额定电压、芯数及标称截面组成。
电线及控制电缆等一般的额定电压为300/300V、300/500V、450/750V；中低压电力电缆的额定电压一般有0.6/1kv、1.8/3kv、3.6/6kv、6/6（10）KV、8.7/10(15)kv、12/20kv、18/20(30)kv、21/35kv、26/35kv等。
电线电缆的芯数根据实际需要来定，一般电力电缆主要有1、2、3、4、5芯，电线主要也是1～5芯，控制电缆有1～61芯。
标称截面是指导体横截面的近似值。
为了达到规定的直流电阻，方便记忆并且统一而规定的一个导体横截面附近的一个整数值。
我国统一规定的导体横截面有0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200等。

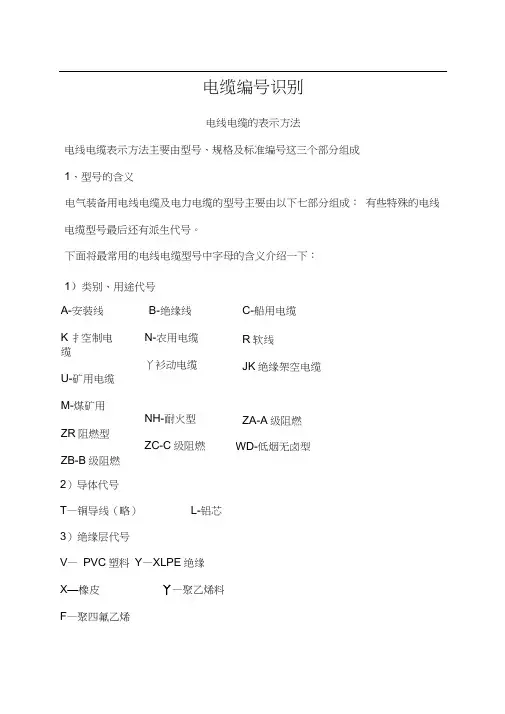

电缆编号识别
电缆编号识别电缆编号识别电线电缆的表示方法电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线B-绝缘线C-船用电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略）L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。

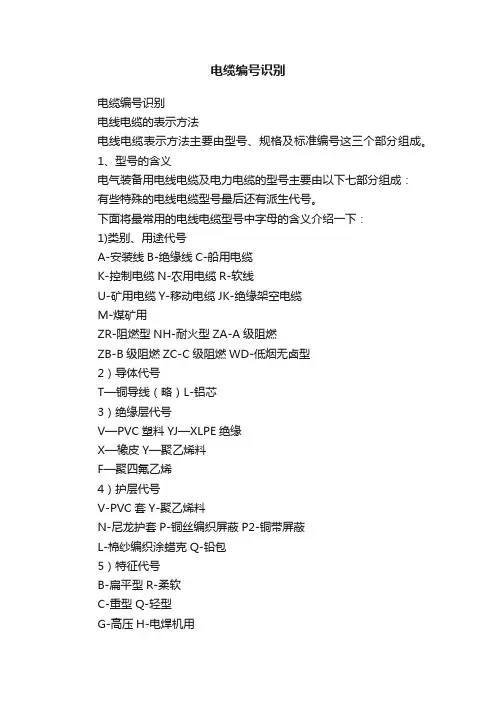

电缆编号识别
电缆编号识别电线电缆的表示方法电线电缆表示方法主要由型号、规格及标准编号这三个部分组成1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：1）类别、用途代号A-安装线K扌空制电缆U-矿用电缆M-煤矿用ZR阻燃型ZB-B级阻燃B-绝缘线N-农用电缆丫衫动电缆NH-耐火型ZC-C级阻燃2）导体代号T—铜导线（略）L-铝芯3）绝缘层代号V—PVC塑料Y—XLPE绝缘X—橡皮丫—聚乙烯料F—聚四氟乙烯C-船用电缆R软线JK绝缘架空电缆ZA-A级阻燃WD-低烟无卤型4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2雄同带屏蔽L彳帛纱编织涂蜡克Q4铅包5)特征代号B-扁平型R柔软C重型Q-轻型G-咼压H-电焊机用S双绞型6)铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7)外护层代号1 —纤维层2—PVC套3—PE 套2、最常用的电气装备用电线电缆及电力电缆的型号示例vv—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22-铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV-聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01(BV)—简称BV, —般用途单芯硬导体无护套电缆227IEC 02(RV)—简称RV, —般用途单芯软导体无护套电缆227IEC 10(BVV)—简称BVV,轻型聚氯乙烯护套电缆227IEC 52(RV“一简称RVV,轻型聚氯乙烯护套软线227IEC 53(RVV)—简称RVV,普通聚氯乙烯护套软线BV-铜芯聚氯乙烯绝缘电线BVF—铜芯聚氯乙烯绝缘软电缆BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLY—J 交联聚乙烯绝缘架空电缆YC YCW—重型橡套软电缆YZ YZW—中型橡套软电缆YQ YQW—轻型橡套软电缆YH—电焊机电缆3 、规格规格又由额定电压、芯数及标称截面组成。
电气电缆编号含义大全
配电系统图符号字母含义电缆的1、SCB10-200010/0.4D/Yn11干式变压器10KV/0.4KV容量2000KVA高压侧三角形接法低压侧为星形接法连接组别为D/Yn11星三角11点接法。
2、TMY-3212510112510低压进线柜主母线或低压水平母线规格12510硬铜排3条相线为双排PEN为单排。
3、MT40H1/3PMIC5.0I3200A低压总进线自动万能断路器施耐德品牌电流规格4000A整定电流长延时3200A性能要求查厂家样本。
4、4000/5A进线侧电流互感器变比4000/5。
5、NS100H/3PI100AGPU3-60II浪涌保护辅助回路配施耐德NS100H/3P开关、GPU3-60II 浪涌吸收保护器。
6、D1:MNS100010002200低压柜编号、型号MNS系列进线柜尺寸为1000宽、1000深、2200高。
7、D2、D3:无功功率补偿电容补偿柜。
8、GLR-1250/3PZWKARC-12/J 带熔断器隔离开关1250A/3P无功功率自动补偿控制器安科瑞品牌12路。
9、FYS-0.22浪涌吸收保护避雷器。
10、NT100-100A熔断器100A。
11、LC1-DPK12M7C施耐德产接触器需要查产品样本略用于自动切换电容器组。
12、FK-Dr30/440/7电容器组回路串接电抗器防止瞬间切换过电流。
13、10MKPg0.44-30-310组电容器MKPg0.44型号30KVar、三相。
14、D7含4套NS系列断路器低压出线柜NS400N/3P200A表示施耐德NS400N断路器400A 框架整定电流为200A。
15、112KWWDZA-YJY-4185E95该出线回路为112KW负荷出线电缆为无卤低烟A级阻燃交联聚乙烯绝缘、交联聚乙烯护套规格为4185E95E95表示PE线规格95。
16、ACR220E、300/5安科瑞品牌仪表出线回路电流表配300/5电流互感器。
电线电缆型号、规格及标准编号
2—双钢带3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆（二）电线电缆规格规格又由额定电压、芯数及标称截面组成。
电线及控制电缆等一般的额定电压为300/300V、300/500V、450/750V；中低压电力电缆的额定电压一般有0.6/1kv、1.8/3kv、3.6/6kv、6/6（10）KV、8.7/10(15)kv、12/20kv、18/20(30)kv、21/35kv、26/35kv等。
电线电缆的芯数根据实际需要来定，一般电力电缆主要有1、2、3、4、5芯，电线主要也是1～5芯，控制电缆有1～61芯。
标称截面是指导体横截面的近似值。
为了达到规定的直流电阻，方便记忆并且统一而规定的一个导体横截面附近的一个整数值。
我国统一规定的导体横截面有0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200等。
电缆编号原则及含义
电缆编号原则及含义
电缆编号原则及含义是根据国际标准和行业规范制定的一种方法，用于在电缆设计、生产、安装和维护过程中准确识别和跟踪电缆。
1. 编号原则：
- 电缆类型：根据电缆的功能和用途，如电力电缆、通信电缆、控制电缆等；
- 电缆结构：根据电缆的结构特点，如单芯电缆、多芯电缆、屏蔽电缆等；
- 电缆规格：根据电缆的尺寸和容量，如电缆的截面积、额
定电压等；
- 电缆用途：根据电缆的具体用途和安装环境，如室内电缆、室外电缆、地下电缆等。
2. 编号含义：
- 电缆型号：标识电缆的类型和规格，用于唯一识别电缆；
- 电缆芯数：表示电缆内部导体的数量，例如单芯、双芯、
三芯等；
- 电缆材质：表示电缆的绝缘材料和导体材料，例如PVC、XLPE等；
- 电缆用途：表示电缆的具体用途和场所，例如住宅、工业、航空等；
- 电缆颜色：用于区分不同类型和规格的电缆，如红色、黄色、绿色等；
- 电缆长度：表示电缆的长度和范围，用于配线和敷设的参考。
通过电缆编号原则及含义的规范，可以确保电缆的唯一性和可追踪性，方便电缆的识别、采购、安装和维护，提高电缆管理的效率和安全性。
电缆编号分类
电缆编号分类1. 按材料分类
- XLPE: 交联聚乙烯绝缘电缆
- PVC: 聚氯乙烯绝缘电缆
- LSZH: 低烟无卤阻燃电缆
2. 按结构分类
- S: 单股导体电缆
- M: 多股导体电缆
- A: 铝导体电缆
- P: 平行绞合电缆
3. 按额定电压分类
- 0.6/1kV: 600/1000伏特电缆
- 6/10kV: 6000/10000伏特电缆
- 26/35kV: 26000/35000伏特电缆
4. 按屏蔽类型分类
- U: 单面沟纹铜带屏蔽
- UG: 双面沟纹铜带屏蔽
- ST: 钢带铠装屏蔽
5. 按应用场合分类
- NYY: 普通电力电缆
- YJV: 交联聚乙烯绝缘电力电缆
- WDZN-YJY: 低烟无卤阻燃电力电缆
通过电缆编号,我们可以快速了解电缆的基本特征,方便选择和使用。
同时,标准化的编号体系也有利于电缆的管理和维护。
电气电缆编号含义大全
配电系统图符号字母含义电缆的1、SCB10-200010/0.4D/Yn11干式变压器10KV/0.4KV容量2000KVA高压侧三角形接法低压侧为星形接法连接组别为D/Yn11星三角11点接法。
2、TMY-3212510112510低压进线柜主母线或低压水平母线规格12510硬铜排3条相线为双排PEN为单排。
3、MT40H1/3PMIC5.0I3200A低压总进线自动万能断路器施耐德品牌电流规格4000A整定电流长延时3200A性能要求查厂家样本。
4、4000/5A进线侧电流互感器变比4000/5。
5、NS100H/3PI100AGPU3-60II浪涌保护辅助回路配施耐德NS100H/3P开关、GPU3-60II 浪涌吸收保护器。
6、D1:MNS100010002200低压柜编号、型号MNS系列进线柜尺寸为1000宽、1000深、2200高。
7、D2、D3:无功功率补偿电容补偿柜。
8、GLR-1250/3PZWKARC-12/J 带熔断器隔离开关1250A/3P无功功率自动补偿控制器安科瑞品牌12路。
9、FYS-0.22浪涌吸收保护避雷器。
10、NT100-100A熔断器100A。
11、LC1-DPK12M7C施耐德产接触器需要查产品样本略用于自动切换电容器组。
12、FK-Dr30/440/7电容器组回路串接电抗器防止瞬间切换过电流。
13、10MKPg0.44-30-310组电容器MKPg0.44型号30KVar、三相。
14、D7含4套NS系列断路器低压出线柜NS400N/3P200A表示施耐德NS400N 断路器400A 框架整定电流为200A。
15、112KWWDZA-YJY-4185E95该出线回路为112KW负荷出线电缆为无卤低烟A 级阻燃交联聚乙烯绝缘、交联聚乙烯护套规格为4185E95E95表示PE线规格95。
16、ACR220E、300/5安科瑞品牌仪表出线回路电流表配300/5电流互感器。
电线电缆型号、规格及标准编号
电线电缆的芯数根据实际需要来定，一般电力电缆主要有1、2、3、4、5芯，电线主要也是1～5芯，控制电缆有1～61芯。
标称截面是指导体横截面的近似值。
为了达到规定的直流电阻，方便记忆并且统一而规定的一个导体横截面附近的一个整数值。
我国统一规定的导体横截面有0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200等。
这里要强调的是导体的标称截面不是导体的实际的横截面，导体实际的横截面许多比标称截面小，有几个比标称截面大。
实际生产过程中，只要导体的直流电阻能达到规定的要求，就可以说这根电缆的截面是达标的。
（三）电线电缆标准编号我们现在生产的电线电缆绝大部分国家或行业都有明确的标准规定的，主要的目的当然为使设计、使用统一。
我这里主要介绍几个产品电线电缆标准编号。
1）GB 5023-1997额定电压450/750V及以下聚氯乙烯绝缘电缆2）JB 8734-1998额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线2）GB 5013-1997额定电压450/750V及以下橡皮绝缘电缆3）GB/T 12706-2002额定电压1kV到35kV挤包绝缘电力电缆及附件4）GB/T 9330-1988塑料绝缘控制电缆（四）电线电缆标注举例说明a) VV-0.6/1 3×150＋1×70 GB/T 12706.2-2002铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆，额定电压为0.6/1kv，3+1芯，主线芯的标称截面为150mm2，第四芯截面为70mm2。
b) BVVB-450/750V 2×1.5 JB 8734.2-1998铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆，额定电压为450/750v，2芯，导体的标称截面为1.5mm2。
c) YJLV22-8.7/10 3×120 GB/T 12706.3-2002铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，额定电压为8.7/10kv，3芯，主线芯的标称截面为120mm2。
电缆编号表示方法
电缆编号表示方法电缆编号是电缆管理中非常重要的一环，是确保电缆管理顺畅的基础。
电缆编号表示方法通常采用数字和字母的组合，下面我们来详细介绍电缆编号表示方法。
一、电缆编号的组成要素电缆编号通常由以下几个要素组成：1.起点代号：表示电缆线路的起始点，通常为房间名称、设备名称或电气设备编号等。
2.止点代号：表示电缆线路的终端点，通常也是房间名称、设备名称或电气设备编号等。
3.线缆长度：表示该电缆线路的长度（单位为米）。
4.电缆规格：表示电缆的种类，如：BV、RVB等。
5.导体数量：表示电缆内部导体的数量。
6.线芯颜色：表示电缆内导体的颜色。
7.电缆用途：表示电缆线路的用途，如：照明、插座、空调等。
二、电缆编号表示方法1.码头式表示法这种表示法就是用起点代号、止点代号和电缆长度来表示电缆线路，例如：A01-B02-23，其中A01代表起点编号，B02代表止点编号，23代表电缆长度。
2.数字式表示法这种表示法是用数字来表示电缆线路的各个要素，例如：1001-1015-50-3*1.5-黄绿色-照明，其中1001表示起点编号，1015表示止点编号，50表示电缆长度（单位为米），3表示电缆内导体数量，1.5表示导体的截面积大小（单位为mm²），黄绿色表示线芯颜色，照明表示电缆用途。
3.字母式表示法这种表示法是用字母来表示电缆线路的各个要素，例如：LTA-23-3*1.5-照明，其中LTA代表起点编号和止点编号，23表示电缆长度（单位为米），3表示电缆内导体数量，1.5表示导体的截面积大小（单位为mm²），照明表示电缆用途。
以上就是电缆编号表示方法的详细介绍，电缆编号的实际应用根据实际情况而定，应根据其特点进行合理设计。
使其具有一定的可读性，方便管理和维护。
电缆编号
二次回路和电缆编号原则1、总体原则A、本原则依据《南方电网一体化电网运行智能系统技术规范》第3-22部分：建设规范厂站二次接线标准，并与二次专业图纸设计编制习惯相结合，汇总成编号原则。
目前主要使用于基建项目新建220kV及以下变电站工程，严格按该原则设计。
B、同一组交流电流、电压回路应在回路号增加前缀 A/B/C以区分按相编号的回路。
C、直流控制、输入回路、宜在回路号后增加后缀A/B/C以区分按相编号的回路。
D、双重化配置的两套设备，相同功能的回路，编号不应相同。
E、回路编号中不宜含有括号，可用后缀英文加以区分。
2、电流回路编号注释：1、电流回路旧编号全部用A/B/C/N411~491容易引起混淆，不再采用。
本原则根据变电站电压等级及CT用途区分其电流回路编号。
全站各电压等级电流回路的回路号用四位数表示。
第1位为电压等级代号（500kV：5；220kV：2；110kV：1；35kV：3；10kV：4）；第2位为该CT的编号；第3位为该CT的二次绕组编号；第4位为电流回路的次序号主变——T21（220kV侧开关侧CT）、T22（220kV侧套管CT）、T23（220kV侧零序CT）；T24（220kV侧间隙CT）T11（110kV侧开关侧CT）、T12（110kV 侧套管CT）、T13（110kV侧零序CT）、T14（110kV侧间隙CT）T41（10kV侧分支一CT）、T42（10kV侧分支二CT）2、如电流回路中串接多个设备，电流回路编号最后一位按顺序编写。
如备自投---故障录波，A4121---A4122，如此类推。
3、站用变/接地变低压侧根据其开关侧CT采用顺序排下。
4、10kV电容器本体CT编号根据开关侧CT编号顺序排下。
5、母差的电流回路编号不再使用特殊编号。
3、电压回路编号注释：1、从电压互感器引至并列装置之间的PT回路：如电压互感器二次侧---空气开关---隔离开关辅助接点---PT并列装置，回路编号A611---A612---A613---A630I2、 A(B、C、L、SC)表示A、B、C三相、L开口三角、SC试验电压。
电缆编号规则
电缆编号规则R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5mm 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2mmZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12mm型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线规格表示法的含义：规格采用芯数、标称截面和电压等级表示：①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1kV，如：4*(1*185)+1*95 0.6/1kV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1kV，如：4**185+1*95 0.6/1kV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T完整的型号规格表示法：因为分支电缆包含主干电缆和支线电缆。
电线电缆型号规格及标准编号
电线电缆型号规格及标准编号电线电缆型号规格及标准编号电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线B-绝缘线C-船用电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略）L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
