kbz馈电智能开关说明书
KBZ说明书
在安装在安装、、使用产品前请仔细阅读产品使用说明书KBZ 系列矿用隔爆型真空馈电开关产品执行标准：GB3836-2000、MT871-2000、Q/HX-02-2008产 品 使 用 说 明 书浙江合信防爆电气有限公司浙江合信防爆电气有限公司一、产品型号K B Z－ □ /□ Z智能型额定电压（V）额定电流（A）真 空隔 爆 型馈电开关二.用途和使用条件1.用途:KBZ – 200、400、630/1140（660V）矿用隔爆型真空馈电开关(以下简称馈电开关),适用于煤矿井下和周围介质含有爆炸性气体(甲烷混合物)的环境中,在交流50HZ电压至1140V（660V）的中心点不接地的三相电网中,作为配电总开关或分支开关之用.本开关采用先进的DSP微处理器和大容量新型芯片进行双芯片工作,保护精度高,反应速度快.能完成漏电闭锁、漏电保护、欠压、过压、三相不平衡、过载、短路、瓦斯保护、等多种保护功能.2. 馈电开关执行标准：MT871-2000《矿用隔爆型低压交流真空馈电开关》；Q/HX-02-2008《KBZ-200（400、500、630）/1140(660) 矿用隔爆型智能化真空馈电开关企业标准》3.使用条件:A.海拔不超过2000米B.周围环境温度为-5℃～40℃C.周围环境湿度不大于95%(+25℃)D.无破坏绝缘及腐蚀金属的气体或蒸汽环境中E.无显著摇动或冲击振动的地方F.能防止雨雪与滴水的地方G．与水平面的安装倾斜度不超过15°三.主要技术特征:1.防爆形式为： 矿用隔爆型； 防爆标志：ExdI2.额定工作电压: 1140V3.额定工作电流: 200、400、630A4.额定工作制:长期工作制操作方式:电动合闸，电动分闸,四．外形尺寸馈电开关的外形尺寸：见下图KBZ – 200、400/1140（660V）矿用隔爆型真空馈电开关外形尺寸图KBZ – 500、630、800、1000/1140（660V）矿用隔爆型真空馈电开关外形尺寸图（横开门）KBZ – 500、630、800、1000/1140（660V）矿用隔爆型真空馈电开关外形尺寸图（竖开门）结构概述：：五．结构概述A.馈电开关的隔爆外形呈长方形，用4只M12的螺栓与脚架相连，隔爆外壳有上下两个空腔，分别为接线腔和主腔。
KBZ系列矿用隔爆型真空馈电开关说明书(华光保护)文档
一、概述1.1 产品特点及用途KBZ系列矿用隔爆型真空馈电开关主要适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，额定电压660V或1140V，电流至630A 的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作为大容量电动机不频繁起动之用，还可作为矿用隔爆型移动变电站用低压馈电开关。
1.2 使用条件1.海拔高度不超过2000m；2.周围环境温度为-5℃~+40℃；3.周围环境湿度不大于95％（+25℃）；4.无破坏绝缘的气体或蒸气的环境中；5.无显著摇动与冲击振动的地方；6.能防止雨雪与滴水的地方；7.与水平面的安装倾斜度不超过15°。
1.3 本开关执行以下标准1.MT871-2000《矿用隔爆型低压交流真空馈电开关》2.Q/DM233-2006《KBZ系列矿用隔爆型真空馈电开关》1.4 防爆类型：矿用隔爆型1.5 防爆标志：ExdI二、型号含义K B Z －□/ 1140 （660）额定电压1140V或660V额定电流A开关隔爆馈电三、技术特征3.1 额定工作电压：660V 、1140V3.2 额定工作电流：630A 、500A、400A、200A3.3 额定工作制：长期工作制3.4 电寿命≥1500次3.5 机械寿命≥15000次3.6 操作方式：电动合分闸，手动分闸3.7 配变压器容量：1250KV A, 1000KV A, 800KV A及以下容量3.8 馈电开关保护功能的特性参数1. 低电压保护：整定值为35－70％Ue, 延时动作时间1s－5s可调，延时时间准确度±5％。
2. 过载保护：整定值分档可调，电流整定值的准确度±8％。
3. 短路保护：整定值为1.6Ie~10Ie, 整定值的准确度为±8％，动作时间小于0.1秒。
4. 漏电与漏电闭锁保护：动作值及动作时间见下表，漏电动作电阻值、漏电闭锁电阻值与整定值的误差不大于＋20％。
八达KBZ开关说明书
KBZ20-400（200）/1140(660、380) 矿用隔爆型真空馈电开关利用说明书执行标准：MT871-2000Q/BD15-2020中国•八达电气一、用途、功能及特点1.本馈电开关要紧用于煤矿和其它周围介质中有煤尘和爆炸性气体的环境，在交流50Hz、1140（660）V或380V，额定电流400A及以下的线路中，开关既可作配电系统的总开关，也可作配电支路首、结尾的分开关。
2.智能爱惜测控单元全数采纳数字化技术，基于嵌入式微处置器技术的16位运算机结构，爱惜、测量、监视、操纵、通信功能齐全。
3.爱惜功能齐全，灵敏靠得住，爱惜定值在线持续可调，具有短路、过载、断相、漏电、欠压、过压等爱惜功能；短路爱惜倍数精准到小数点位，适应各类短路电流情形；支持相敏短路爱惜功能。
4.具有风电闭锁功能、瓦斯电闭锁功能。
5.馈电总开关、分开关可组成完善的两级选择性漏电爱惜系统，自动适应不同长度的电缆线路，自动选择漏电故障，选择性能好。
6.具有漏电闭锁爱惜功能，并具有绝缘电阻值在线显示功能。
7.馈电总开关、馈电分开关的智能爱惜测控单元互为通用，方便现场利用。
8.爱惜测控单元所有输入模拟信号采纳专用的双隔离器件，杜绝电网电压扰动引发的爱惜测控单元烧损问题，有效适用于谐波污染严峻的各类井下电网。
9.具有完善的自诊断功能，可对开关断路器分合闸次数、短路故障次数进行经历，提高设备利用率。
10.完善的实验功能：可在线进行断路器跳闸、短路爱惜、漏电爱惜实验。
11.内置的高靠得住性存储器件用于保留爱惜定值与爱惜器动作及其故障信息，所有数据掉电不丢失。
12.具有开关状态、电流、电压、有功功率、日历时钟的实时显示功能，电度计量功能，故障类型、故障时刻及故障参数的经历查询功能，测量精度高。
13.全中文大屏幕液晶显示，菜单式操作，显示信息丰硕，界面友好；配合人机接口键盘，可实现不断电情形下的爱惜定值修改及各类操作。
14.智能爱惜测控单元采纳全密封设计，工业级外围芯片，小型专用继电器，抗震、抗电磁干扰能力强。
南京双京KBZ200(400)馈电开关说明书
阅读使人充实，会谈使人敏捷，写作使人精确。
——培根KBZ — 200（400）/1140（660）矿用隔爆型真空馈电开关使用说明书南京双京电器有限责任公司KBZ – 200（400）/1140（660）矿用隔爆真空馈电开关特点介绍：1、开关主要用于煤矿井下作为供电系统的总开关或分支开关使用，也可用于大容量电动机不频繁起动控制使用。
2、开关保护器采用微电脑控制，功能强大，可以同时监测多种信号，且系统稳定可靠。
设有64*128的液晶中文显示器。
可以实时显示电压、电流、电阻，当出现故障时显示故障类型，及故障数值。
4、本开关设有选择性漏电保护功能，做总开关和分支开关使用均可，作总开关使用时，不必另接漏电继电器。
开关具有多种参数可调，分开关后级也可以再带分开关，而且保护灵敏可靠。
5、开关具有短路、过载、漏电闭锁、漏电保护、选择性漏电保护为一体。
6、设有漏电试验、短路试验及复位按钮，可以对开关本身的保护性能进行自检。
7、开关具有真空管检测保护，当真空管粘连或因漏气而漏电时进行故障警示，并拒绝合闸。
8、本开关具有电缆长距离短路保护功能，只要输入电缆的长度和截面积，就可以可靠保证在远端发生短路时进行保护。
9、利用开关本体可以对原来DW80-350空气馈电开关进行改造，额定电流增加到400A。
极限分断能力增加到7000A。
10、合闸机构为传统手动操作方式。
机构经长期磨损后，不必更换机构。
略加调整即可正常使用。
一概述KBZ – 200（350、400）/1140（660）矿用隔爆型低压交流真空馈电开关（以下简称馈电开关）适用于煤矿井下和其它周围介质含有甲烷和煤尘混合物的爆炸气体环境中。
在交流50ＨＺ、电压1140（660）Ｖ、额定电流400Ａ及以下的线路中，做为配电总开关或分支开关使用，以及做控制不频繁起动电动机之用。
当配电线路出现过载、短路、欠压、失压时，本馈电开关能自动切断电源。
当馈电开关在正常运行中，负荷发生漏电时，馈电开关通过电子综合保护器发出指令，使真空断路器马上跳闸断电，事故不除，断路器拒绝合闸。

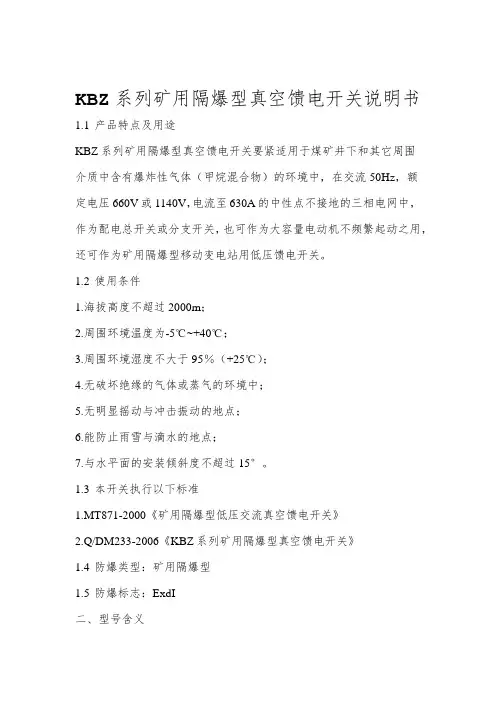

KBZ系列矿用隔爆型真空馈电开关说明书
KBZ系列矿用隔爆型真空馈电开关说明书1.1 产品特点及用途KBZ系列矿用隔爆型真空馈电开关要紧适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，额定电压660V或1140V，电流至630A的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作为大容量电动机不频繁起动之用，还可作为矿用隔爆型移动变电站用低压馈电开关。
1.2 使用条件1.海拔高度不超过2000m；2.周围环境温度为-5℃~+40℃；3.周围环境湿度不大于95％（+25℃）；4.无破坏绝缘的气体或蒸气的环境中；5.无明显摇动与冲击振动的地点；6.能防止雨雪与滴水的地点；7.与水平面的安装倾斜度不超过15°。
1.3 本开关执行以下标准1.MT871-2000《矿用隔爆型低压交流真空馈电开关》2.Q/DM233-2006《KBZ系列矿用隔爆型真空馈电开关》1.4 防爆类型：矿用隔爆型1.5 防爆标志：ExdI二、型号含义K B Z －□/ 1140 （660）额定电压1140V或660V额定电流A开关隔爆馈电三、技术特点3.1 额定工作电压：660V 、1140V3.2 额定工作电流：630A 、500A、400A、200A3.4 电寿命≥1500次3.5 机械寿命≥15000次3.6 操作方式：电动合分闸，手动分闸3.7 配变压器容量：1250KV A, 1000KV A, 800KV A及以下容量3.8 馈电开关爱护功能的特性参数1. 低电压爱护：整定值为35－70％Ue, 延时动作时刻1s－5s可调，延时时刻准确度±5％。
2. 过载爱护：整定值分档可调，电流整定值的准确度±8％。
3. 短路爱护：整定值为1.6Ie~10Ie, 整定值的准确度为±8％，动作时刻小于0.1秒。
4. 漏电与漏电闭锁爱护：动作值及动作时刻见下表，漏电动作电阻值、漏电闭锁电阻值与整定值的误差不大于＋20％。
KBZ2-200、400馈电开关说明书
安装使用前请仔细阅读使用说明书KBZ2-200/1140(660)KBZ2-400/1140矿用隔爆型真空馈电开关使用说明书KBZ2-200/1140(660)KBZ2-400/1140矿用隔爆型真空馈电开关使用说明书1 用途及使用条件1.1用途KBZ2-200/1140(600)、KBZ2-400/1140矿用隔型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A的中性点不接地的三相电网中，作为配电总开关或分支开关之用。
本馈电开关执行标准：Q/KDB.JO204-2006《矿用隔爆型真空馈电开关》本馈电开关参考标准：MT871-2000《矿用隔爆型低压交流真空馈电开关》馈电开关中的保护器采用了先进的微处理器与红外遥控技术，高精度的数据处理及先进的保护算法，具有保护精度高、反应速度快等优点。
保护器能实现漏电保护（作总开关用）、功率方向型选择性漏电保护（作分开关用）、漏电闭锁、过载、短路、三相不平衡（包括断相）及欠压等多种保护功能，馈电开关可外接远方分励按钮，还可以外接瓦斯断电仪或其它需要联控的接点，实现瓦斯超限断电或其它保护功能。
1.2使用条件a）高度不超过2000米；b）周围环境温度为-5℃-40℃；c）周围环境湿度不大于95%（+25℃）；d）无破坏绝缘的气体或蒸汽的环境中；e）无显著摇动与冲击振动的地方；f）能防止雨雪与滴水的地方；g）与水平面的安装倾斜度不超过15°。
1.3型号含义额定电压V额定电流A设计序号真空１隔爆型馈电开关2 主要技术特征a）额定工作电压：(200A)/1140(660)V；(400A)/1140Vb）额定工作电流：200、400Ac）额定工作制：长期工作制d）最大分断能力：1140V、7.5kAe）操作方式：电动合闸、电动分闸f）馈电开关保护功能的特性参数2.1保护功能2.1.1漏电闭锁功能：在馈电开关合闸前，能对供电线路对地绝缘情况进行检测。
KBZ-800馈电说明书
安装前详细阅读使用说明书一、概述1.产品特点：(1)本馈电开关采用平移式快开门结构，开、关门简单灵便快捷。
内部采用分体式设计，分为“本体”、“立板”、“门板”(门板无高压)，便于更换及维修；(2)馈电综合保护器(以后简称保护器)采用了先进的微处理器和大容量新型芯片进行双芯片工作，配以高精度及先进的数据处理技术，保护精度高，反应速度快。
开关保护器采用模块结构设计、优化的软硬件的抗干扰处理，良好的人机界面，使安装、使用、维护更简单，使用寿命大为增加；(3)采用了4×8汉字字符液晶显示器，配合菜单式人机交互界面，操作直观简便，运行时显示当前时间、三相电流和电网电压、有功功率、功率因数、绝缘电阻、温度、瓦斯浓度、电气（风电）闭锁、运行状态(合/分闸)及故障信息，显示信息极为丰富，并可详细记忆50次故障信息；(4)能完成漏电闭锁、漏电保护、选择性漏电保护、欠压、过压、三相不平衡、过载、短路、断相、温度保护、瓦斯保护、电气（风电）闭锁等多项保护功能，各项保护功能参数均可以通过菜单调整；(5)可选择数据通信接口与控制系统连接。
配备RS-485通信接口；(6)通过外壳门上的按钮可以方便的进行参数调整、保护试验、信息查询等功能。
2.主要用途：本馈电开关适用于煤矿井下和其它周围介质中含有甲烷、煤尘爆炸性气体环境中，在交流50Hz、额定电压1140V、660V，额定电流1000(800)A及以下的中性点不接地的三相电网中，作为配电总开关使用，也可作大容量电动机的不频繁起动之用。
具有过压、欠压、过载、短路、漏电，三相不平衡等保护。
并且能对电网绝缘电阻进行监测；具有模拟漏电和短路试验功能。
3.执行标准和产品型号及含义：(1).执行标准GB3836.1-2000 爆炸性气体环境用电气设备第1部分：通用要求GB3836.2-2000 爆炸性气体环境用电气设备第2部分：隔爆型“d”MT871—2000 矿用隔爆型低压交流真空馈电开关Q/CFJ02.33—2009 矿用隔爆型真空馈电开关(2).产品型号及含义额定电压额定电流真空隔爆(3).防爆型式矿用隔爆型防爆标志 ExdI4.使用条件(1)海拔高度不超过2000m；(2)环境温度为－5℃～+40℃；(3)空气湿度不大于95%（+25℃）；(4)无足以腐蚀金属和破坏绝缘的气体或蒸汽的环境中；(5)无强烈颠簸振动与冲击振动的地方；(6)能防止雨雪与滴水的地方；(7)与水平面的安装倾斜度不超过15°；(8)污染等级：3级；(9)安装类别：Ⅲ类。
KBZ馈电开关400说明书
2216-02KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司2009.03.16出版1. 产品型号及意义K B Z ——□ / □额定电流（A）/额定电压（V）真空隔爆型馈电开关2. 产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH 012—2008 《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3. 防爆形式: 矿用隔爆型防爆标志：ExdI。
4. 用途及使用条件4.1 用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。
具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。
4.2 使用条件4.2.1 海拔高度不超过2000m；4.2.2 周围环境温度为-25～+40℃；4.2.3 周围环境湿度不大于95％（+25℃）；4.2.4 无破坏性绝缘气体或蒸气的环境中；4.2.5无显著振动或冲击振动的地方；4.2.6能防止雨雪与滴水的地方；4.2.7与水平面的安装倾斜度不超过15°；5. 主要技术特征5.1 额定工作电压：660V、1140V；额定工作电流：400A，200A；5.2 额定工作制：长期工作制；5.3 最大分断能力：1140V（COSø=0.3）7.5KA；5.4 操作方式：电动合、分闸，机械保持。
5.5 馈电开关保护功能的特性参数：详见附录保护器使用说明书。
5.6 进出线口：主回路进出线喇叭口4只，可穿入ø32～ø78的橡套电缆；控制线路喇叭口2只，可穿入ø12～ø19橡套电缆。
KBZ系列矿用隔爆型真空馈电开关说明书
KBZ系列矿用隔爆型真空馈电开关一概述KBZ系列矿用隔爆型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz、电压1140V、660V，额定电流630A、400A 和200A的中性点不接地的三相电网中，作为配电总开关或分支开关，具有欠压、过载、短路、漏电闭锁、漏电保护等功能；可外接远方分励按钮，可组成系统使用；亦可单独使用。
用单片机智能化保护，全中文显示，操作直观简便。
1 使用条件（1）矿井大气压（80～110）kPa（在地面使用时海拔高度不超过2000m）；（2）周围环境温度为-5℃— +40℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）无破坏绝缘的气体和蒸汽的环境中；（5）在无显著摇动于冲击振动的地方；（6）能防止雨雪与滴水的地方；（7）与水平面的安装倾斜度不超过15度；（8）污染等级：3级；（9）安装类别：Ⅲ类。
2 主要技术性能指标：（1）额定电压：1140V 660V；（2）额定电流：630A；（3）工作制：长期工作制；（4）最大分断能力： 1140V 12.5KA、7.5KA；（5）操作方式：电动合、分闸；3 型号的组成及代表意义ＫＢＺ□–□□额定电压额定电流设计序号真空隔爆型馈电开关4 防爆形式：矿用隔爆型防爆标志： ExdI5 本产品执行标准：Q/JDJL019-2010MT871—2000 GB3836-20006 外形尺寸、质量（1）KBZ-630 /1140 馈电开关的外形尺寸： 850×610×970（mm）；质量： 378Kg.（2）KBZ2-200/1140(660) 和KBZ2-400/1140馈电开关的外形尺寸： 750×548×815（mm）；质量：290kg.二结构概述馈电开关的隔爆外壳呈方形，隔爆外壳分为上下两个空腔即接线腔与主腔。
接线腔在主腔上方，它集中了全部主回路的进出线端子。
八达电气KBZ 馈电开关说明书及图纸注释
KBZ20-400（200）/1140(660、380) 矿用隔爆型真空馈电开关使用说明书执行标准：MT871-2000Q/BD15-2008中国 八达电气有限公司一、用途、功能及特点1.本馈电开关主要用于煤矿和其它周围介质中有煤尘和爆炸性气体的环境，在交流50Hz、1140（660）V或380V，额定电流400A及以下的线路中，开关既可作配电系统的总开关，也可作配电支路首、末端的分开关。
2.智能保护测控单元全部采用数字化技术，基于嵌入式微处理器技术的16位计算机结构，保护、测量、监视、控制、通信功能齐全。
3.保护功能齐全，灵敏可靠，保护定值在线连续可调，具备短路、过载、断相、漏电、欠压、过压等保护功能；短路保护倍数精确到小数点位，适应各种短路电流情况；支持相敏短路保护功能。
4.具备风电闭锁功能、瓦斯电闭锁功能。
5.馈电总开关、分开关可组成完善的两级选择性漏电保护系统，自动适应不同长度的电缆线路，自动选择漏电故障，选择性能好。
6.具有漏电闭锁保护功能，并具有绝缘电阻值在线显示功能。
7.馈电总开关、馈电分开关的智能保护测控单元互为通用，方便现场使用。
8.保护测控单元所有输入模拟信号采用专用的双隔离器件，杜绝电网电压扰动引起的保护测控单元烧损问题，有效适用于谐波污染严重的各种井下电网。
9.具有完善的自诊断功能，可对开关断路器分合闸次数、短路故障次数进行记忆，提高设备利用率。
10.完善的试验功能：可在线进行断路器跳闸、短路保护、漏电保护试验。
11.内置的高可靠性存储器件用于保存保护定值与保护器动作及其故障信息，所有数据掉电不丢失。
12.具有开关状态、电流、电压、有功功率、日历时钟的实时显示功能，电度计量功能，故障类型、故障时间及故障参数的记忆查询功能，测量精度高。
13.全中文大屏幕液晶显示，菜单式操作，显示信息丰富，界面友好；配合人机接口键盘，可实现不停电情况下的保护定值修改及各种操作。
14.智能保护测控单元采用全密封设计，工业级外围芯片，小型专用继电器，抗震、抗电磁干扰能力强。
KBZ馈电开关400说明书
2216-02KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司2009.03.16出版1. 产品型号及意义K B Z ——□ / □额定电流（A）/额定电压（V）真空隔爆型馈电开关2. 产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH 012—2008 《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3. 防爆形式: 矿用隔爆型防爆标志：ExdI。
4. 用途及使用条件4.1 用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。
具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。
4.2 使用条件4.2.1 海拔高度不超过2000m；4.2.2 周围环境温度为-25～+40℃；4.2.3 周围环境湿度不大于95％（+25℃）；4.2.4 无破坏性绝缘气体或蒸气的环境中；4.2.5无显著振动或冲击振动的地方；4.2.6能防止雨雪与滴水的地方；4.2.7与水平面的安装倾斜度不超过15°；5. 主要技术特征5.1 额定工作电压：660V、1140V；额定工作电流：400A，200A；5.2 额定工作制：长期工作制；5.3 最大分断能力：1140V（COSø=0.3）7.5KA；5.4 操作方式：电动合、分闸，机械保持。
5.5 馈电开关保护功能的特性参数：详见附录保护器使用说明书。
5.6 进出线口：主回路进出线喇叭口4只，可穿入ø32～ø78的橡套电缆；控制线路喇叭口2只，可穿入ø12～ø19橡套电缆。
KBZ馈电开关说明书
2216-0 2 KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司2009.03.16出版1.产品型号及意义KBZ——□/□额定电流（A）/额定电压（V）真空隔爆型馈电开关2.产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH012—2008《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3.防爆形式:矿用隔爆型防爆标志：ExdI。
4.用途及使用条件4.1用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。
具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。
4.2使用条件4.2.1海拔高度不超过2000m；4.2.2周围环境温度为-25～+40℃；4.2.3周围环境湿度不大于95％（+25℃）；4.2.4无破坏性绝缘气体或蒸气的环境中；4.2.5无显着振动或冲击振动的地方；4.2.6能防止雨雪与滴水的地方；4.2.7与水平面的安装倾斜度不超过15°；5.主要技术特征5.1额定工作电压：660V、1140V；额定工作电流：400A，200A；5.2额定工作制：长期工作制；5.3最大分断能力：1140V（COS?=0.3）7.5KA；5.4操作方式：电动合、分闸，机械保持。
5.5馈电开关保护功能的特性参数：详见附录保护器使用说明书。
5.6进出线口：主回路进出线喇叭口4只，可穿入?32～?78的橡套电缆；控制线路喇叭口2只，可穿入?12～?19橡套电缆。
KBZ矿用隔爆型智能化真空馈电开关使用说明书
K B Z矿用隔爆型智能化真空馈电开关使用说明书This model paper was revised by LINDA on December 15, 2012.KBZ-200400/1140（660）矿用隔爆型智能化真空馈电开关使用说明书KBZ-200400/1140(660)矿用隔爆型智能化真空馈电开关1、用途及使用条件本馈电开关主要用于煤矿和其周围介质中有爆炸性气体和煤尘的环境中。
在交流50Hz，电压1140V或660V、额定电流 400A以下的线路中，可作配电系统的总开关，也可作配电支路的分开关使用；具有短路、过载、漏电（选择性漏电）及漏电闭锁、瓦斯闭锁等综合保护功能。
馈电开关可在下列环境中使用：1.2.1海拔高度不超过2000m；1.2.2环境温度为-20℃—+40℃；1.2.3空气相对湿度不大于95%；1.2.4在有瓦斯及煤尘等爆炸性混合物的矿井中；1.2.5与垂直面的安装倾斜度不超过15o；1.2.6在无破坏绝缘的气体和蒸汽的环境中；1.2.7能防止滴水的地方。
2、主要技术参数额定电压：1140V 或 660V额定电流：400A、200A。
（两种规格断路器的额定电流都为400A，只是电流互感器电流规格区别）断路器的极限分断能力：8000A。
断路器分断时间不大于30ms。
短路整定电流值可分别设为开关整定电流的倍、2倍、3倍、4倍、5倍、6倍、8倍、10倍，精度为±8%。
当短路电流大于10倍整定电流时，实行无压释放速断保护。
短路保护动作时间小于秒。
开关在分闸状态负荷侧漏电电阻在40KΩ+20%（1140V）、22KΩ+20%（660V）以下能可靠地实现漏电闭锁不能合闸，并有中文字幕显示。
在合闸运行中负荷侧漏电电阻在20KΩ（1140V）、11KΩ（660）以下能可靠地实现漏电保护跳闸，并有中文字幕显示故障。
过载电流整定分档可调。
标称值分别为馈电开关额定工作电流值的：倍、倍、倍、倍、倍、倍、倍、倍、倍、倍、倍，精度为±8%。
KBZ馈电开关400说明书(详实材料)
2216-02KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司2009.03.16出版1. 产品型号及意义K B Z ——□ / □额定电流（A）/额定电压（V）真空隔爆型馈电开关2. 产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH 012—2008 《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3. 防爆形式: 矿用隔爆型防爆标志：ExdI。
4. 用途及使用条件4.1 用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。
具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。
4.2 使用条件4.2.1 海拔高度不超过2000m；4.2.2 周围环境温度为-25～+40℃；4.2.3 周围环境湿度不大于95％（+25℃）；4.2.4 无破坏性绝缘气体或蒸气的环境中；4.2.5无显著振动或冲击振动的地方；4.2.6能防止雨雪与滴水的地方；4.2.7与水平面的安装倾斜度不超过15°；5. 主要技术特征5.1 额定工作电压：660V、1140V；额定工作电流：400A，200A；5.2 额定工作制：长期工作制；5.3 最大分断能力：1140V（COSø=0.3）7.5KA；5.4 操作方式：电动合、分闸，机械保持。
5.5 馈电开关保护功能的特性参数：详见附录保护器使用说明书。
5.6 进出线口：主回路进出线喇叭口4只，可穿入ø32～ø78的橡套电缆；控制线路喇叭口2只，可穿入ø12～ø19橡套电缆。
KBZ系列馈电说明书(东电)
⑼漏电保护（总开关）：
动作电阻值：380V电网3.5kΩ，660V电网11kΩ，1140V电网20kΩ。
1140V等级，1K漏电动作时间≤50mS。
⑽开关设置：可通过软件设定；或设定为硬件检测后由外部拨码开关选择“总开关”或“分开关”。外部拨码开关处于“打开”状态，则为“分开关”；反之则为“总开关”。
b）壳体采用快开门结构，维修方便。
1.2主要用途及使用范围
矿用隔爆型真空馈电开关（以下简称开关），主要用于煤矿井下和其它周围介质中含有甲烷煤尘混合物的爆炸气体环境中，在交流50赫兹，电压至1140V，电流630A及以下的线路中，作为配电系统的联络开关使用。
1.3型号的组成及其代表意义
KBZ—□/□
额定工作电压，V
⑼电度计量：电度累计可清零。该功能为参考项，不需要该功能时可关闭。
4）通讯功能
通讯模块为选配件，配备此模块时才具有相应通讯功能。
本保护器通过通讯接口RS485或CAN可实现与监控系统上位机的通讯。可完成包括远方分闸、远方合闸、修改参数、查询开关状态、查询模拟量、查询软件版本号、复位等操作。
5）显示部分
b）主腔结构
主腔内主要由真空断路器和控制面板组成。
c）接线腔结构
接线腔内有3个主回路进线接线柱，3个主回路出线接线柱，1个九芯控制线端子，两侧各有2个主回路电缆引入装置，630A最大穿入电缆直径Ф78mm，200A、400A最大穿入电缆直径Ф63mm，另外有4个控制线进出线装置最大引入电缆外径Φ21mm。
1.2
0.2～1h
热态
1.5
90～180s
热态
2.0
45～90s
热态
KBZ系列说明书
KBZ系列 矿用隔爆型真空馈电开关(智能型)
矿用隔爆型真空馈电开关(智能型)说明书
目次
一、概述...................................................................................1 二、产品结构特征...........................................................................1 三、产品主要技术参数.......................................................................3 四、尺寸、重量.............................................................................4 五、产品使用、操作方法.....................................................................4 六、参数设定及调试.........................................................................4 七、故障分析及排除.........................................................................9 八、保养、维护............................................................................10 九、运输、贮存要求........................................................................10 十、开箱及检查............................................................................10 十一、注意事项............................................................................10 十二、警示语句............................................................................10 十三、售后服务及联系方式..................................................................10 十四、说明书出版日期......................................................................11 十五、接线腔接线图........................................................................11 十六、原理图..............................................................................11
kbz馈电智能开关说明书
C
42 Q L1 FD
断路器在闭合位置和断开位置使图三所示的K尺寸和CH尺寸发生变动。K• 尺寸的变化量△K就是开距, CH的尺 寸变化量△CH就是超程。在断开位置规定CH尺寸为25-28mm是为了保证触头压力在允许范围内。 如果开距较大超程不够可将键4拆下转动调整螺栓6。使CH尺寸放大一点,开距就会变小, 超程加大。调整螺栓 每转动一牙调整量为0.1875mm。调好后要把键4上紧。 如果使用日久触头磨损量过大, 调整时放大CH尺寸以减小开距。这时CH• 尺寸超差就应在触头弹簧3的下面加 调整垫。保持CH尺寸符合规定要求。 如果开距+超程大于6mm, 或者开距+超程小于5mm, 这时应调整限位件.见图1限位组件16.调大限位尺寸也就 调大了开距+超程的尺寸, 反之亦然。限位组件有两个, 要把两个限位组件调成一样长短。判定两个限位组件长短 一致的办法是在开断位置用手指转动它的尼龙缓冲垫, 如果两个缓冲垫的转动阻力相等两个限位的长短就相等。 5 注意事项 a)开关在搬运过程中, 应避免强烈振动, 严禁翻滚; b)在使用过程中, 不可随意更改控制电路和操作机构的零部件, 否则不能保证开关可靠工作; c)在对开关隔爆面进行维护时,完工后前门与壳体间的隔爆间隙不得大于0.29mm。 八、包装 随同产品装箱文件有: 1. 装箱单； 2. 产品合格证； 3. 产品使用说明书； 订货规范: 1. 开关的型号； 2. 订购台数； 3. 订购的备件； 例:订购KBZ-630/1140W矿用隔爆型智能真空馈电开关1台。 订购备件: 智能综保组件2套。 本说明书主要编制人: 闫昌东、王和平
1
2
3
4
5
6
7
8
外接蜂鸣器
D
变压器内部
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
K B Z — 630/ 1140 □
代号 （Y-移变， W-智 J-检漏， Z-总开关 F-分支开关）
能，
额定电压额定电流真Fra bibliotek 防爆型 馈电开关
9．智能化性能 9.1液晶汉显、中文界面，实时显示三相电流、系统电压、电网对地绝缘电阻及各种故障显示，并具备故障查询功能。 9.2在开关不打开前门的情况下，通过液晶汉显中文菜单，实现人机对话功能，实现各种保护参数的整定。 9.3具有计算机通讯接口，可远距离传输开关状态、电流、电压，实现计算机井上井下联网（此项功能由用户选配）。 三、外形尺寸 质量
生产该产品的质量体系通过了由中国方圆委质量认证中心依据GB/ T19001—IS09001进行的认证产品执行标准：企业标准Q／ 320300JAC01—2003全国工业产品生产许可证证书编号：XK06— 123—00280
KBZ-630/1140W 矿用隔爆型智能真空馈电开关
使用说明书
徐州煤矿机械厂 二OO四年
KBZ-630/1140W矿用隔爆型智能真空馈电开关 一、用途及使用条件
1 用途 KBZ-630/1140W矿用隔爆型智能真空馈电开关(以下简称馈电开关), 适用于煤矿井下和其它周围介质中含有爆 炸性气体 (甲烷混合物)的环境中, 在交流50Hz, 660V, 1140V, 电流至630A的中性点不接地的三相电网中, 作为配 电总开关或分支开关.具有欠压、过载、短路、漏电闭锁、漏电保护,选择性漏电保护等功能，可外接远方分励按
1. ZK-1.14/630-12.5型低压真空断路器 低压真空断路器用以接通与分断被控电路, 故障时, 自动切断故障电流。 结构特征与工作原理: 低压真空断路器的结构和工作原理见图2。开关管1的动导电杆2, •由调整螺栓5和触头弹簧3与摆动板4相 联。当电磁铁13未通电时, 由于反力弹簧15•的力大于三个开关管的自闭力, 开关管1处于断开位置。当电磁 铁13接通电源时, 衔铁14带着摆动板4转动使开关管闭合, 同时衔铁14推动拉杆9使搭扣器8到达半轴7的上 方。电磁铁的通电时间为100-200ms, 电磁铁断电后搭扣器8搭在半轴7上, 保证开关管处于闭合状态, 这时 若要使开关管断开则必需转动半轴, 才能脱扣, 能够转动半轴的机构有三个──欠压脱扣器,分励脱扣器和手 动脱扣机构。 欠压脱扣器是由电子脱扣器提供50V直流, 使它保持在吸合状态,当欠压故障或风机停止时， 欠压脱扣器失电，由弹簧推着铁心向上跳起, 使半轴转动, 断路器脱扣, 开关管断开。 分励脱扣器平时不通电, 当发生过载、短路或漏电故障时, 智能综保自动地把分励脱扣器的电源接通。分 励脱扣器的铁心向上运动, 带动半轴使断路器脱扣,开关管断开。 手动脱扣机构是在维修调整时使用。或因电气故障时使用。
断路器上装有三个电流电压变换器, 它是智能综保的传感元件。因此它必须与智能综保相匹配。
断路器上还装有一个辅助开关, 它具有三对常开触头和三对常闭触头。它与开关管同步开闭。 2 电源开关SA1 作为变压器TC1的控制开关, 电源开关具有速动分断功能, 其电源进线由进线端子引入, 出
线接至主腔中控制芯板上的千伏级的插头座上。
1. 馈电开关的外形尺寸如附图1所示; 2. 馈电开关的质量: 378kg。
四、结构概述
馈电开关的隔爆外壳呈方形, 隔爆外壳分隔为两个空腔即接线腔与主腔。 接线腔在主腔上方, 它集中了全部主回路与控制回路的进出线端子。接线腔两侧各有两只主回路进出线 喇叭口, 各有一只控制电路出线喇叭口。 主腔由主腔壳体与前门包容组成, 开关关闭时, 前门与壳体由上下扣块与左右扣钉扣住; 开关打开时, 前门 支承在壳体左侧的铰链上. 整个控制芯体安装在一个导轨上, 芯体可沿导轨整体抽出，断路器与壳体主回路 的联接采用了插接式结构，故维修很方便，壳体上的低压控制线及千伏级电源线分别通过CA型插头及千伏 级插头引至芯体，故芯体抽出时，须先将这些连接去掉。
钮，可组成系统使用，亦可单独使用，并有风电瓦斯闭锁功能，使用单片机智能化保护，使用于移动变电站低 压侧，还具有超温报警及高低压联锁功能。
2 使用条件 (1)海拔高度不超过2000m; (2)周围环境温度为-5℃-+40℃; (3)周围环境湿度不大于95%(+25℃); (4)无破坏绝缘的气体或蒸汽的环境中; (5)无显著摇动与冲击振动的地方; (6)能防止雨雪与滴水的地方; (7)与水平面的安装倾斜度不超过15度。 二、主要技术特征
前门上装有观察窗、按钮、试验开关、显示器组件等。
前门与外壳之间有可靠的机械联锁, 当前门与外壳闭合后, 退出外壳右侧的闭锁杆至前门的限位块上, 使 前门因不能提升而打不开,同时因闭锁杆退出后, 其前端脱离了电源开关手把的闭锁孔, 使电源开关手把可以 拔动而接通馈电开关控制电路的电源, 馈电开关方能合闸; 当需要打开馈电开关时, 首先须将电源开关的手 把打至中间位置(断开位置), 断开控制电源, 断路器因控制电路失电而自动分闸,然后拧进闭锁杆使其里端进 入电源开关手把的闭锁孔内, 将电源开关闭锁于断的位置,•其外端才能脱离前门上的限位块,此时方能打开前 门,•从而实现了馈电开关前门闭合并闭锁后才能进行合闸操作。 五、馈电开关的主要元器件
1. 额定工作电压: 660V, 1140V; 2. 额定工作电流: 630A; 3. 额定工作制: 长期工作制; 4. 最大分断能力: 660V, 15kA; 1140V, 12.5kA; 5. 操作方式: 电动合, 分闸; 6. 馈电开关保护功能的特性参数; 7. 进出线口: 主回路进出线喇叭口4只, 可穿入φ32 -φ71 的橡套电缆; 控制电路进出线喇叭口2只, 可穿入 φ14.5-φ21橡套电缆。 8. 型号含义
