电动机的主要保护和计算
(整理)高低压电动机保护定值整定
低压电动机保护定值整定电动机的主要保护及计算一、速断保护1.速断高值：动作电流高定值Isdg计算。
按躲过电动机最大起动电流计算，即：Isdg=Krel×Kst×InIn=Ie/n TA式中 Krel——可靠系数1.5；Kst——电动机起动电流倍数（在6-8之间）；In——电动机二次额定电流；Ie——电动机一次额定电流；n TA——电流互感器变比。
2. 速断低值：按躲过区外出口短路时电动机最大反馈电流计算。
厂用母线出口三相短路时，根据以往实测，电动机反馈电流的暂态值为5.8-5.9，考虑保护固有动作时间为0.04-0.06S，以及反馈电流倍数暂态值的衰减，取Kfb=6计算动作电流低定值，即：Isdd=Krel×Kfb×In=7.8In式中 Krel——可靠系数1.3；Kfb ——区外出口短路时最大反馈电流倍数，取Kfb=6。
3.动作时间整定值计算。
保护固有动作时间，动作时间整定值取：速断动作时间: tsd=0s.二、单相接地零序过电流保护（低压电动机）1.一次动作电流计算。
有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流互感器内产生磁不平衡电流。
根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005Ip(Ip为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取：I0dz=(0.05-0.15)Ie式中 I0dz——单相接地零序过电流保护一次动作电流整定值；Ie——电动机一次额定电流。
当电动机容量较大时可取：I0dz=(0.05-0.075)Ie当电动机容量较小时可取：I0dz=(0.1-0.15)Ie由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。
根据经验，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A。

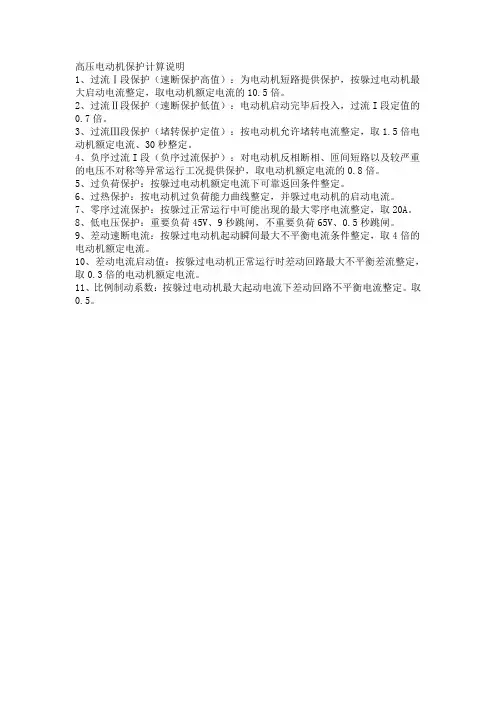

高压电动机保护计算说明
高压电动机保护计算说明
1、过流Ⅰ段保护（速断保护高值）：为电动机短路提供保护，按躲过电动机最大启动电流整定，取电动机额定电流的10.5倍。
2、过流Ⅱ段保护（速断保护低值）：电动机启动完毕后投入，过流I段定值的0.7倍。
3、过流Ⅲ段保护（堵转保护定值）：按电动机允许堵转电流整定，取1.5倍电动机额定电流、30秒整定。
4、负序过流I段（负序过流保护）：对电动机反相断相、匝间短路以及较严重的电压不对称等异常运行工况提供保护，取电动机额定电流的0.8倍。
5、过负荷保护：按躲过电动机额定电流下可靠返回条件整定。
6、过热保护：按电动机过负荷能力曲线整定，并躲过电动机的启动电流。
7、零序过流保护：按躲过正常运行中可能出现的最大零序电流整定，取20A。
8、低电压保护：重要负荷45V、9秒跳闸，不重要负荷65V、0.5秒跳闸。
9、差动速断电流：按躲过电动机起动瞬间最大不平衡电流条件整定，取4倍的电动机额定电流。
10、差动电流启动值：按躲过电动机正常运行时差动回路最大不平衡差流整定，取0.3倍的电动机额定电流。
11、比例制动系数：按躲过电动机最大起动电流下差动回路不平衡电流整定。
取0.5。

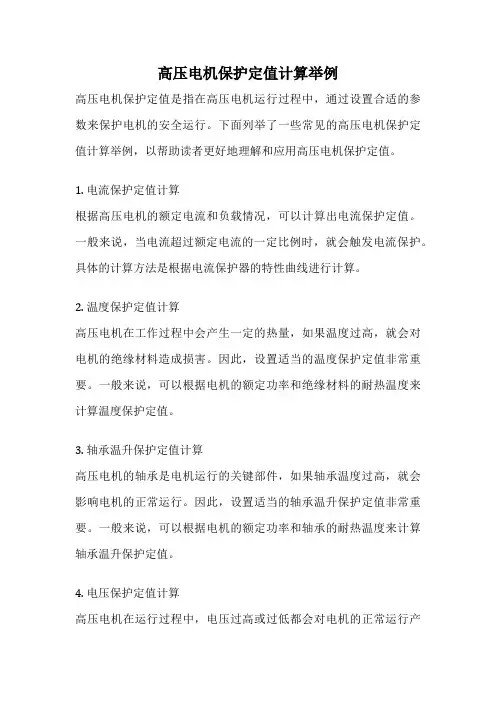

高压电机保护定值计算举例
高压电机保护定值计算举例高压电机保护定值是指在高压电机运行过程中，通过设置合适的参数来保护电机的安全运行。
下面列举了一些常见的高压电机保护定值计算举例，以帮助读者更好地理解和应用高压电机保护定值。
1. 电流保护定值计算根据高压电机的额定电流和负载情况，可以计算出电流保护定值。
一般来说，当电流超过额定电流的一定比例时，就会触发电流保护。
具体的计算方法是根据电流保护器的特性曲线进行计算。
2. 温度保护定值计算高压电机在工作过程中会产生一定的热量，如果温度过高，就会对电机的绝缘材料造成损害。
因此，设置适当的温度保护定值非常重要。
一般来说，可以根据电机的额定功率和绝缘材料的耐热温度来计算温度保护定值。
3. 轴承温升保护定值计算高压电机的轴承是电机运行的关键部件，如果轴承温度过高，就会影响电机的正常运行。
因此，设置适当的轴承温升保护定值非常重要。
一般来说，可以根据电机的额定功率和轴承的耐热温度来计算轴承温升保护定值。
4. 电压保护定值计算高压电机在运行过程中，电压过高或过低都会对电机的正常运行产生影响。
因此，设置适当的电压保护定值非常重要。
一般来说，可以根据电机的额定电压和电网的电压波动范围来计算电压保护定值。
5. 频率保护定值计算高压电机在运行过程中，频率偏离额定频率都会对电机的正常运行产生影响。
因此，设置适当的频率保护定值非常重要。
一般来说，可以根据电机的额定频率和电网的频率波动范围来计算频率保护定值。
6. 功率因数保护定值计算高压电机在运行过程中，功率因数过高或过低都会对电机的正常运行产生影响。
因此，设置适当的功率因数保护定值非常重要。
一般来说，可以根据电机的额定功率因数和电网的功率因数要求来计算功率因数保护定值。
7. 过载保护定值计算高压电机在运行过程中，如果负载过大，就会导致电机过载，从而对电机的正常运行产生影响。
因此，设置适当的过载保护定值非常重要。
一般来说，可以根据电机的额定功率和负载要求来计算过载保护定值。
电动机整定计算及保护设置
电动机整定计算及保护设置电动机整定计算及保护设置是指在电动机运行过程中，根据其负载情况和运行环境，对电动机的参数进行合理设置，以确保电动机的安全运行和正常工作。
本文将以三相异步电动机为例，介绍电动机整定计算及保护设置的主要内容。
一、电动机整定计算1.额定电流（Ir）的计算额定电流是指电动机在额定工作状态下的电流值。
根据电动机的额定功率（P）、额定电压（U）和功率因数（cosφ），可以通过公式计算得到额定电流：Ir = P / (√3 × U × cosφ)。
2.起动过电流（Im）的计算起动过电流是指电动机在空载状态下启动时的电流峰值。
一般来说，起动过电流的峰值约为电动机额定电流的5-7倍。
具体的计算公式根据电动机的型号和特性而定。
3.过载保护电流（Ie）的计算过载保护电流是指电动机在长时间过负荷运行时，达到过载保护装置动作的电流值。
一般来说，过载保护电流的设定值应该略大于电动机额定电流。
具体的计算公式根据电动机的特性而定。
4. 短路保护电流（Isc）的计算短路保护电流是指电动机在出现短路故障时，电流达到保护装置动作的阈值。
一般来说，短路保护电流的设定值应该略小于电动机额定电流。
具体的计算公式根据电动机的特性而定。
5.温度保护设备的整定温度保护设备一般采用热继电器或PT100温度传感器来监测电动机的温度。
根据电动机的额定功率和运行环境，可以确定合适的温度保护设备整定温度值。
一般来说，温度保护设备的整定温度应该略高于电动机的额定绝缘温度。
二、电动机保护设置1.过负荷保护过负荷保护是电动机的关键保护措施之一、可以通过热继电器、过负荷继电器或电流保护装置来实现。
过负荷保护装置的动作电流应该略大于电动机的额定电流。
2.短路保护短路保护是电动机的重要保护措施之一、可以通过熔断器、短路继电器或短路保护装置来实现。
短路保护装置的额定电流应该略小于电动机的短路保护电流。
3.过温保护过温保护主要通过热继电器、PT100温度传感器或热敏电阻来实现。

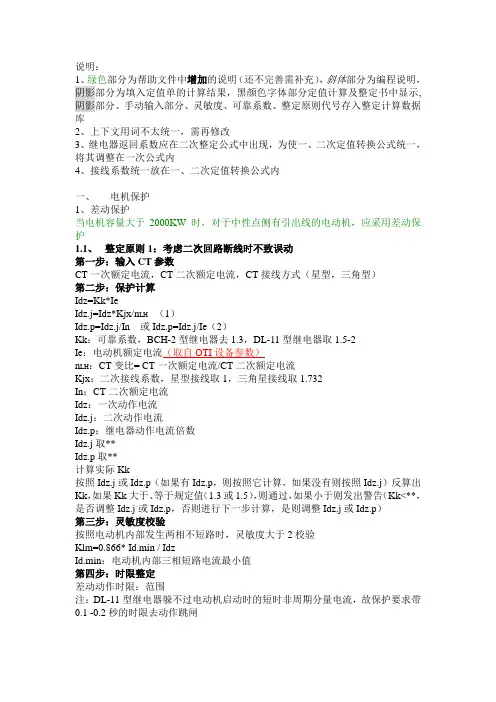

整定计算-电机保护
说明：1、绿色部分为帮助文件中增加的说明（还不完善需补充），斜体部分为编程说明，阴影部分为填入定值单的计算结果，黑颜色字体部分定值计算及整定书中显示, 阴影部分、手动输入部分、灵敏度、可靠系数、整定原则代号存入整定计算数据库2、上下文用词不太统一，需再修改3、继电器返回系数应在二次整定公式中出现，为使一、二次定值转换公式统一，将其调整在一次公式内4、接线系数统一放在一、二次定值转换公式内一、电机保护1、差动保护当电机容量大于2000KW时，对于中性点侧有引出线的电动机，应采用差动保护1.1、整定原则1：考虑二次回路断线时不致误动第一步：输入CT参数CT一次额定电流，CT二次额定电流，CT接线方式（星型，三角型）第二步：保护计算Idz=Kk*IeIdz.j=Idz*Kjx/n LH （1）Idz.p=Idz.j/In 或Idz.p=Idz.j/Ie（2）Kk：可靠系数，BCH-2型继电器去1.3，DL-11型继电器取1.5-2Ie：电动机额定电流（取自OTI设备参数）n LH：CT变比= CT一次额定电流/CT二次额定电流Kjx：二次接线系数，星型接线取1，三角星接线取1.732In：CT二次额定电流Idz：一次动作电流Idz.j：二次动作电流Idz.p：继电器动作电流倍数Idz.j取**Idz.p取**计算实际Kk按照Idz.j或Idz.p（如果有Idz.p，则按照它计算，如果没有则按照Idz.j）反算出Kk，如果Kk大于、等于规定值（1.3或1.5），则通过，如果小于则发出警告（Kk<**，是否调整Idz.j或Idz.p，否则进行下一步计算，是则调整Idz.j或Idz.p）第三步：灵敏度校验按照电动机内部发生两相不短路时，灵敏度大于2校验Klm=0.866* Id.min / IdzId.min：电动机内部三相短路电流最小值第四步：时限整定差动动作时限：范围注：DL-11型继电器躲不过电动机启动时的短时非周期分量电流，故保护要求带0.1 -0.2秒的时限去动作跳闸以下整定计算步骤，如果无特殊说明，按照1.1项步骤进行，二次电流Idz.j、Idz.p 按公式（1）（2）计算。
电动机整定计算及保护设置
一、循环水泵（4台）Pe=450KW Ue=6.3KV cos∮=0.8 变比：nl=100/5=20Ie=Pe／√3×Ue×cos∮=450/(1.732×6.3×0.8)=51.55AIqd=8×Ie=8×51.5=412A（是否是循环水泵启动电流）Ie2=51.55/20=2.57A(1)速断保护（过流I段）Idzj=Kk×Iqd／nl=1.2×8Ie／nl=1.2×412/20=24.74A延时Tzd=0s(2) 过流保护（过流II段，该保护在电动机起动过程中被闭锁）Idzj=Kk×Ie／nl=1.4×Ie／nl=1.4×51.55/20=3.61A延时Tzd=0.5s(3) 过负荷Ig= Kk ×Ie2/0.85＝1.05×2.57/0.85=3.18A延时Tzd=6s(4)负序电流Idzj=Kk×Ie／nl=0.4×51.55／20=1.03A延时Tzd=0.5s(5) 起动时间tqd=15s, 电机厂家核实(6) 低电压Udzj=0.5Ue=65V延时Tzd=9s二、引风机Pe=900KW Ue=6.3KV cos∮=0.8 nl=150/5=30Ie=Pe／√3×Ue×cos∮=560/(1.732×6.3×0.8)=108.5AIqd=8I=8×108.5=868A(1).速断保护（过流I段）Idzj=Kk×Iqd／nl=1.2×8Ie／nl=1.2×868/30=34.72A延时Tzd=0s(2) 过流保护（过流II段，该保护在电动机起动过程中被闭锁）Idzj=Kk×Ie／nl=1.4×Ie／nl=1.4×108.5/30=5.06A延时Tzd=0.5s(3) 过负荷Ie2=108.5/30=5.06AIg= Kk ×Ie2/0.85＝1.05×5.06/0.85=6.25A延时Tzd=6s(4)负序电流Idzj=Kk×Ie／nl=0.4×108.6／30=1.45A延时Tzd=0.5s(5) 起动时间tqd=20s 电机厂家核实(6) 低电压Udzj=0.5Ue=65V延时Tzd=9s高压电动机的几种常规保护一、电动机主要故障1、定子绕组相间短路、单相接地；2、一相绕组的匝间短路；3、电动机的过负荷运行；4、由供电母线电压降低或短路中断引起的电动机低电压运行；5、供电母线三相电压不平衡或一相断线引起电动机三相电流不平衡；6、由于机械故障、负荷过重、电压过低造成转子堵转的故障;二、电动机主要保护类型及实现的功能基于以上电动机运行过程中本身和供电母线、负荷变化等可能引起的电动机故障，电动机（尤其对于3~10K V 等级电机）可装设以下保护，以实现对电机的保护，或可称为电动机的主要保护。
电动机保护整定计算
电动机保护整定计算1.定时限过电流保护整定计算1.1 电流速断保护电流速断保护的动作电流整定包括起动状态速断电流定值和运行状态速断电流整定值。
时限可为0s速断或整定极短的时限。
起动状态电流速断定值I_sdzd.s可由下式计算得出：I_sdzd.s = K*I_qd/(TA)其中，K为可靠系数（1.2～1.5），一般取1.3；I_qd为电动机铭牌上的额定起动电流；TA为电流互感器变比。
保护灵敏系数K_LM可按下式校验，要求K_LM≥2，如灵敏度较高可适当增加定值I_sdzd.s。
K_LM = I_k.min*TA/I_sdzd.s ≥ 2其中，I_k.min为最小运行方式下电动机出口两相短路电流。
运行状态电流速断定值I_sdzd.0可由下式计算得出：I_sdzd.0 = (.6~.7)*I_qd/TA动作时间T_sdzd≤0.05s，一般整定为0s。
1.2 过电流保护过电流保护的动作电流整定包括起动状态定值和运行状态定值。
起动状态定值也可根据起动电流或堵转电流整定；运行状态定值可按起动电流或堵转电流的一半整定。
起动状态过流电流整定值I_glzd.s可由下式计算得出：I_glzd.s = K*I_qd/TA其中，K为可靠系数，一般取1.1～1.2.运行状态过流电流整定值I_glzd.0可由下式计算得出：I_glzd.0 = 0.5*I_LR或I_glzd.0 = 2*I_e其中，I_e为电动机额定电流；I_LR为电动机铭牌上的堵转电流。
动作时间定值一般整定为1.00～1.50s。
1.3 过负荷保护过负荷保护的动作电流整定值可由下式计算得出：I_FHZd = K*K_f*I_e其中，K为可靠系数，取1.05～1.2（当动作于信号时取1.05～1.1；当动作于跳闸时取1.2）；K_f为返回系数，取0.95.动作时间定值T_glzd一般按大于定时限过流保护动作时间整定，无需考虑电动机起动时间。
T_glzd = 2~15s2.长起动保护（DMP-31A）、堵转保护（DMP-31D）整定计算2.1 长起动（起动堵转）保护整定值动作电流整定值一般为0.5*I动作时间整定值Tzd.s一般为实际电动机起动时间的1.5倍。
高低压电动机保护定值整定
低压电动机保护定值整定电动机的主要保护及计算一、速断保护1.速断高值：动作电流高定值Isdg计算。
按躲过电动机最大起动电流计算，即：Isdg=Krel×Kst×InIn=Ie/n TA式中 Krel——可靠系数1.5；Kst——电动机起动电流倍数（在6-8之间）；In——电动机二次额定电流；Ie——电动机一次额定电流；n TA——电流互感器变比。
2. 速断低值：按躲过区外出口短路时电动机最大反馈电流计算。
厂用母线出口三相短路时，根据以往实测，电动机反馈电流的暂态值为5.8-5.9，考虑保护固有动作时间为0.04-0.06S，以及反馈电流倍数暂态值的衰减，取Kfb=6计算动作电流低定值，即：Isdd=Krel×Kfb×In=7.8In式中 Krel——可靠系数1.3；Kfb ——区外出口短路时最大反馈电流倍数，取Kfb=6。
3.动作时间整定值计算。
保护固有动作时间，动作时间整定值取：速断动作时间: tsd=0s.二、单相接地零序过电流保护（低压电动机）1.一次动作电流计算。
有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流互感器内产生磁不平衡电流。
根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005Ip(Ip为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取：I0dz=(0.05-0.15)Ie式中 I0dz——单相接地零序过电流保护一次动作电流整定值；Ie——电动机一次额定电流。
当电动机容量较大时可取：I0dz=(0.05-0.075)Ie当电动机容量较小时可取：I0dz=(0.1-0.15)Ie由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。
根据经验，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A。
电动机的主要保护及计算
电动机的主要保护及计算一、速断保护1.速断高值：动作电流高定值Isdg计算。
按躲过电动机最大起动电流计算，即：Isdg=Krel×Kst×InIn=Ie/nTA式中Krel——可靠系数；Kst——电动机起动电流倍数（在6-8之间）；In——电动机二次额定电流；Ie——电动机一次额定电流；nTA——电流互感器变比。
2.速断低值：按躲过区外出口短路时电动机最大Isdd=Krel ×Kfb ×In=式中Krel ——可靠系数；Kfb ——区外出口短路时最大反馈电流倍数，取Kfb=6。
3.动作时间整定值计算。
保护固有动作时间，动作时间整定值取： 速断动作时间:tsd=0s.二、单相接地零序过电流保护（低压电动机） 1.一次动作电流计算。
有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流2互感器内产生磁不平衡电流。
根据在不同条件下的多次实测结果，磁不平衡电流值均小于(Ip 为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取：I0dz=式中I0dz ——单相接地零序过电流保护一次动作电流整定值；Ie——电动机一次额定电流。
当电动机容量较大时可取：I0dz=当电动机容量较小时可取：I0dz=由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。
根据经验，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A。
2.动作时间t0dz计算。
取：t0dz=0s。
三、负序过电流保护电动机三相电流不对称时产生负序电流I2，当电动机一次回路的一相断线（高压熔断器一相熔断或电动机一相绕组开焊），电动机一相或两相绕组匝间短路，电动机电源相序接反（电流互感器T A前相序接反）等出现很大的负序电流（I）时，负序电流保护或不平衡电流（△I）保护（国产综合保护统称负序过电流保护，而国外进口综合保护统称不平衡△I保护）延时动作切除故障。
电动机保护
电动机保护第一节电动机的故障、异常运行状态及保护方式在电力生产和工矿企业中，大量地使用电动机。
发电厂厂用机械大部分用的是异步电动机，但厂用低速磨煤机、大容量给水泵以及水泵房循环水泵等则采用同步电动机。
以下介绍的内容主要以异步电动机为主。
电动机的安全运行对确保发电厂以至整个工业生产的安全、经济运行都有很重要的意义，因此应根据电动机的类型、容量及其在生产中的作用，装设相应的保护装置。
但是，由于实际使用的电动机数量很多，且大部分为中、小型，因而不可能在每一台电动机上都配置性能完善的保护装置，故在进行电动机保护配置时，除考虑继电保护的四个基本要求外，还应该从技术、经济上衡量，力求简单、可靠。
电动机的主要故障有定子绕组的相间短路、单相接地以及同一相绕组的匝间短路。
电动机发生相间短路故障时，不仅故障的电动机本身会遭受严重损伤，同时还将使供电电压显著下降，影响其他用电设备的正常工作，在发电厂中甚至可能造成停机、停炉的全厂停电事故。
因此，对电动机定子绕组及其引出线的相间短路，必须装设相应的保护装置，以便及时地将故障电动机切除。
通常，对于容量在75kW及以下的低压小容量电动机，可采用熔断器或低压断路器(自动空气开关)的短路脱扣器作为相间短路保护；容量较大的高压电动机，则装设由电磁型电流继电器或感应型电流继电器构成的电流速断作为相间短路保护；当电动机的容量在2000kW以上，或者很重要但电流速断灵敏度不能满足要求时，若具有六个引出线，可装设纵差保护。
单相接地对电动机的危害取决于供电网络中性点的运行方式。
对于380／220V的低压电动机，其电源中性点一般直接接地，故发生单相接地时，将产生很大的短路电流，因而也应尽快切除，故应该装设快速动作于跳闸的单相接地保护。
为了简化，一般由相间保护采用三相式接线即可；灵敏度不能满足要求的重要电动机，才考虑采用零序保护。
而对于3—10kV 的高压电动机，由于所在供电网络属于小电流接地系统，电动机单相接地后，只有电网的电容电流流过故障点，其危害一般较小。
电动机差动保护及差动速断保护的整定计算.
电动机差动保护及差动速断保护的整定计算目前，国内生产及应用的微机型电动机的差动保护，由差动速断元件和具有比率制动特性的差动元件构成。
差动速断元件没有制动特性，实质上是差流越限的高定值元件。
与发电机差动保护一样，差动元件的动作特性为具有二段折线式的比率制动特性。
对电动机差动保护的整定计算，就是要整定计算差动元件的初始动作电流Idz0、拐点电流Izd0、比率制动系数及差动速断元件的动作电流。
1、差动元件的初始动作电流Idz0与发电机差动保护相同，电动机差动元件的初始动作电流，应按照躲过电动机额定工况下的最大不平衡电流来整定。
即：Idz0＝Krel×IHeδmax＝Krel（K1+K2)IN IHeδmax－最大不平衡电流Krel－可靠系数，取1.5~2IN－电动机的额定电流K1－两侧TA变比误差，由于电动机的TA通常精度较低，可取0.1。
K2－通道调整及传输误差，取0.1。
综上所述，得Idz0＝（0.3~0.4）IN，实取0.4IN（TA二次值）。
2、拐点电流Izd0在厂用电压切换的暂态过程中，由于电动机两侧差动TA二次回路中的暂态过程不一致，将在差动回路产生较大的差流。
因此，为防止电动机差动保护误动，应减少拐点电流。
为此拐点电流可取Izd0＝（0.5~0.6）IN。
（TA二次值）3、比率制动系数KZ电动机的启动电流很大，最大启动电流高达电动机额定电流的8倍以上。
另外电动机电源回路上发生短路故障时，电动机将瞬间供出较大的电流。
为了防止在上述过程中差动保护误动，差动元件的比率制动系数KZ应按躲过电动机启动及电源回路故障时产生的最大不平衡电流来整定。
KZ=Krel×（IHeδmax/Imax）Krel－可靠系数，取1.15~1.2IHeδmax－最大不平衡电流，它等于（K1+K2+K3)ImaxImax－电动机启动或电源回路故障时电动机的最大电流，取8IN。
K1－两侧TA 变比误差，由于电动机的TA通常精度较低，可取0.1。
高压电机保护定值计算举例
高压电机保护定值计算举例高压电机保护定值是指在高压电机运行过程中，为了保护电机正常运行和延长电机寿命，设置的各种保护参数的数值。
根据不同的电机类型和工作环境，保护定值会有所不同。
下面列举了10个高压电机常见的保护定值举例：1. 过流保护定值：根据电机的额定电流和工作负载情况，设置过流保护的阈值。
当电机运行时，如果电流超过设定值，即可触发保护动作，停止电机运行，避免电机过载损坏。
2. 过温保护定值：根据电机的额定温度和工作环境温度，设置过温保护的阈值。
当电机运行时，如果温度超过设定值，即可触发保护动作，停止电机运行，防止电机过热损坏。
3. 低电压保护定值：根据电机的额定电压和工作电压范围，设置低电压保护的阈值。
当电机运行时，如果电压低于设定值，即可触发保护动作，停止电机运行，避免电机在低电压下工作造成损坏。
4. 断相保护定值：根据电机的相数和工作要求，设置断相保护的阈值。
当电机运行时，如果某一相电压异常，即可触发保护动作，停止电机运行，防止电机在断相状态下运行损坏。
5. 短路保护定值：根据电机的绝缘电阻和工作要求，设置短路保护的阈值。
当电机运行时，如果出现电机内部或外部的短路故障，即可触发保护动作，停止电机运行，防止电机受损。
6. 过载保护定值：根据电机的额定负载和工作要求，设置过载保护的阈值。
当电机运行时，如果负载超过设定值，即可触发保护动作，停止电机运行，避免电机过载损坏。
7. 缺相保护定值：根据电机的相数和工作要求，设置缺相保护的阈值。
当电机运行时，如果某一相电压缺失，即可触发保护动作，停止电机运行，防止电机在缺相状态下工作损坏。
8. 震动保护定值：根据电机的振动特性和工作要求，设置震动保护的阈值。
当电机运行时，如果振动超过设定值，即可触发保护动作，停止电机运行，防止电机因振动过大而受损。
9. 欠压保护定值：根据电机的额定电压和工作电压范围，设置欠压保护的阈值。
当电机运行时，如果电压低于设定值，即可触发保护动作，停止电机运行，避免电机在欠压状态下工作造成损坏。
6KV及380V电动机保护配置及其原理
6KV及380V厂用电保护配置及其原理一、电动机保护：电动机主要配有下列保护：1、速断保护：速断保护主要是用来反应电动机内部短路故障，当电动机内部发生短路故障时，速断保护以0秒时限作用于该电动机的电源开关,电流速断保护作为电动机引出线及定子绕组相间短路的主保护之一2、过负荷：用来反应电动机过载，发信3、低电压：在电压降低或者消失电动机的转速下降；当电压恢复时，在电动机绕组内部开始流过比额定电流大好几倍的自启动电流，这样大的自启动电流将使电网电压降加大，使电压恢复的过程延长，增加电动机达到正常转数的困难，甚至不能自启动，为了保证重要电动机的自启动们必须切除一部分不重要的电动机，使电网的电压降减小，因此，在不重要和次要电动机上装设的电压保护，当电压消失或者降低时动作，将电动机从电网上断开。
当电压降低到65%时，以0.5秒切断次要负荷，当电压降低到45%时，以9秒的时限断开重要负荷。
4、零序：反应电动机线圈及其引出线部分的单相接地保护，当电动机出现单相接地时，以0.1秒的时限作用于电源开关。
5、反时限过流保护: 电动机热过载（过负荷）的主保护及定子绕组或引出线相间短路的后备保护6、负序电流：当发生电动机断相，反相、定子绕组或引出线不对称相间短路、定子绕组匝间短路时，将产生负序电流,采用负序电流保护来反应电动机内部不对称短路故障，负序Ⅰ段以0.5秒，Ⅱ段以10秒时限作用于电源开关7、差动：电动机的电流速断保护的动作电流是按照躲过电动机的起动电流来整定的，而电动机的起动电流比额定电流大得多，这就降低了保护的灵敏度，对于电动机内部保护区很小。
因此，大容量的电动机应装设差动保护。
8、堵转保护：在电动机正常运转过程中，假若转子被卡住，电流将增大，当电流大于整定值时，延时跳闸，这就是堵转保护。
9、起动时间过长保护：电动机开始起动，经过整定的起动时间，其电流值仍大于整定起动电流值，则表明电动机起动时间过长，此次起动未成功，电动机有严重发热的危险10、频繁起动保护：实际运行中，电动机若起动不起来，运行人员可能在较短时间内连续操作数次，使电动机频繁起动，或者有些电动机具有特殊的负载，需要频繁的跳开又起动。
高压电动机的保护
：高压电动机的保护一、概述高压电动机在运行中可能出现各种短路故障和不正常工作状态，为防止故障扩大，保证电动机的安全运行因此应装设相应保护装置。
保护装置的设置：根据GB50062—1992规定1、对电压为3kV 级以上，容量2000kW 以下的高压电动机相间短路，应装设电流速断保护；2、对容量2000kW 以上的高压电动机应装设差动保护；3、对容易发生过负荷的电动机应装设过负荷保护；4、对不重要的电动机或不允许自启动的电动机，应装设低电压保护；5、高压电动机单相接地电流大于5A 时，应装设有选择性的单相接地保护。
二、保护整定计算1、高压电动机过负荷保护按躲开高压电动机的额定电流整定，即继电器动作电流： I OP 。
r =K rel K CON I N 。
M re TA式中：K rel K re 分别为可靠系数与返回系数，当动作于信号时：K rel =1.05～1.1；当动作于跳闸时，K rel =1.2～1.25，I N 。
M 为电动机额定电流。
时限整定应大于电动机带负荷的启动时间，一般可取10～15s 。
2、高压电动机瞬时速断保护按躲开高压电动机的启动电流整定，即继电器动作电流： I OP 。
r =K rel K CON （K st I N 。
M ）= K rel K CON I st 。
max ） （2-1） k TA k TA对于同步电动机，除应躲过启动电流I st 。
max 外，还应躲过外部短路时同步电动机输出的三相短路电流I //（3）K 。
max ，即I //（3）K 。
max =（1.05 +0.95sin ψN ）I N 。
M （2-2）X //*.M式中：X //*.M 、ψN 同步电动机的次暂态电抗和额定功率因素角。
（1） 当I //（3）K 。
max 〈I st 。
max 时，继电器动作电流按式（2-1）计算。
（2） 当I //（3）K 。
max 〉I st 。
max 时，继电器动作电流按将式（2-1）中I st 。
电动机保护定值的整定计算
(1) 电流速断保护作为电动机短路故障的主保护。
一般按躲开电动机启动电流整定,并考虑一定的可靠系数,对微机电动机保护的可靠系数可比电磁型小一些,取1. 2～1. 3 之间。
电动机启动电流应由实测取得,按负荷性质不同一般启动电流在6～10 倍电机额定电流之间。
在保护选型时最好选择可以自动记录电动机最大启动电流的保护,以便于整定。
微机电动机保护一般采用相电流接线方式,故接线系数为1。
有的电动机微机保护有启动后速断定值自动减半功能,有的保护有启动后可以单独整定的速断定值,对启动后速断定值不可整定得过于灵敏。
国内电动机微机保护对启动的判断是靠电机的电流,一般厂家对此门坎电流定为0. 1～0. 2 倍电机额定电流,大于此电流判断电机启动。
考虑备用电源自投慢速失压切换时,由于电机的反馈电流可能还大于此门坎电流时,备用电源投入后,电机启动电流有可能大于启动后速断定值而引起保护误动。
因此,对启动后的速断定值不能整定的过于灵敏,一般选在0. 5～0. 7 倍电机额定电流之间。
(2) 负序保护作为反映电机及其电源断相或电机单相接地(对大电流接地系统的电机) 、两相短路的保护。
负序保护定值一般按电机在额定电流时断线产生的负序电流使负序保护可靠动作来整定,可靠系数可取1. 2～1. 5 之间。
保护动作时间要躲过电动机外部二相或单相短路(对大电流接地系统) 的动作时间。
由于负序保护按断相动作整定,动作比较灵敏。
2003 年6 月广东沙角A 厂曾因电动机负序保护整定得过于灵敏, 在110kV 线路短路时,线路主保护拒动,由线路后备保护4. 07s 切除故障,由于故障时间过长而引起厂用6kV 母线上35 台电动机MP3000 型微机负序保护误动的情况。
对负序保护,国内厂家一般用负序电流做为负序保护的故障量,而且有的厂家如万利达公司的MMPR 电动机保护,负序保护取两相CT 电流, (B 相电流由保护自产,) 有的厂家如智光公司的MDU201D、东大金智公司的WDZ2430 保护,负序保护取三相CT 电流。
6KV厂用电动机保护定值的整定计算
6KV厂用电动机保护定值的整定计算厂用电动机保护定值的整定计算是电气工程中非常重要的一项任务。
正确的定值可以保护电动机不受过大的负载和故障电流的损害，以延长电动机的使用寿命并确保电气系统的安全运行。
定值整定计算需要考虑以下几个方面：1.额定电流：额定电流是指电动机在额定电压下正常运行时所消耗的电流。
通常情况下，额定电流可以从电动机的铭牌上获得。
对于一些特殊情况，如起动时的高启动电流，需要根据实际情况进行调整。
2.过负荷保护：过负荷保护是为了防止电动机长时间运行在超过额定负载的状态下而导致损坏。
过负荷保护通常通过热保护来实现，其中保护装置会测量电动机的温度并与标准值进行比较。
定值的整定可以根据电动机的额定功率、冷却方式和运行环境等因素进行计算。
3.短路保护：短路保护是为了防止电动机在发生短路故障时受到过大的电流冲击而导致损坏。
短路保护通常采用熔断器或电流保护开关等设备来实现。
根据电动机的短路故障电流和设备额定电流，可以计算出适当的定值。
4.过电流保护：过电流保护是为了防止电动机在发生过电流故障时受到过大的电流冲击而导致损坏。
过电流保护通常采用熔断器、热继电器或电流保护开关等设备来实现。
定值的整定需要根据电动机的额定电流、电气系统的额定工作电流和运行环境等因素进行计算。
在进行定值整定计算时，需要参考电动机的技术规格书、设备的工作原理和相关的国家标准。
计算时还需要考虑电动机的起动方式、运行负载的种类和特性，以及电气系统的保护设备和接线方式。
值得注意的是，定值的整定是一个复杂的过程，需要具备一定的电气工程技术背景和经验。
不同的电动机和电气系统可能有不同的保护需求和定值要求。
因此，在实际工程中，最好由专业的电气工程师根据具体情况进行定值整定计算，并遵循相关的技术标准和规范。
电动机的主要保护及计算
电动机的主要保护及计算一、速断保护1.速断高值：动作电流高定值Isdg计算。
按躲过电动机最大起动电流计算，即：Isdg=Krel×Kst×In In=Ie/nTA式中 Krel——可靠系数 1.5； Kst——电动机起动电流倍数（在6-8之间）； In——电动机二次额定电流； Ie——电动机一次额定电流； nTA——电流互感器变比。
2. 速断低值：按躲过区外出口短路时电动机最大反馈电流计算。
厂用母线出口三相短路时，根据以往实测，电动机反馈电流的暂态值为5.8-5.9，考虑保护固有动作时间为0.04-0.06S，以及反馈电流倍数暂态值的衰减，取Kfb=6计算动作电流低定值，即：Isdd=Krel×Kfb×In=7.8In式中 Krel——可靠系数1.3； Kfb ——区外出口短路时最大反馈电流倍数，取Kfb=6。
3.动作时间整定值计算。
保护固有动作时间，动作时间整定值取：速断动作时间: tsd=0s.二、单相接地零序过电流保护（低压电动机）1.一次动作电流计算。
有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流互感器内产生磁不平衡电流。
根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005Ip(Ip为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取： I0dz=(0.05-0.15)Ie式中 I0dz——单相接地零序过电流保护一次动作电流整定值； Ie ——电动机一次额定电流。
当电动机容量较大时可取：I0dz=(0.05-0.075)Ie 当电动机容量较小时可取：I0dz=(0.1-0.15)Ie由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。
根据经验，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A。
2.动作时间t0dz计算。
电动机整定计算及保护设置
一、循环水泵4台Pe=450KW Ue= cos∮= 变比：nl=100/5=20Ie=Pe／√3×Ue×cos∮=450/××=Iqd=8×Ie=8×=412A是否是循环水泵启动电流Ie2=20=1速断保护过流I段Idzj=Kk×Iqd／nl=×8Ie／nl=×412/20=延时Tzd=0s2过流保护过流II段,该保护在电动机起动过程中被闭锁Idzj=Kk×Ie／nl=×Ie／nl=×20=延时Tzd=3过负荷Ig=Kk×Ie2/＝×=延时Tzd=6s4负序电流Idzj=Kk×Ie／nl=×／20=延时Tzd=5 起动时间tqd=15s, 电机厂家核实6低电压Udzj==65V 延时Tzd=9s二、引风机Pe=900KW Ue= cos∮= nl=150/5=30Ie=Pe／√3×Ue×cos∮=560/××=Iqd=8I=8×=868A1.速断保护过流I段Idzj=Kk×Iqd／nl=×8Ie／nl=×868/30=延时Tzd=0s2过流保护过流II段,该保护在电动机起动过程中被闭锁Idzj=Kk×Ie／nl=×Ie／nl=×30=延时Tzd=3过负荷Ie2=30=Ig=Kk×Ie2/＝×=延时Tzd=6s4负序电流Idzj=Kk×Ie／nl=×／30=延时Tzd=5起动时间tqd=20s 电机厂家核实6低电压Udzj==65V延时Tzd=9s高压电动机的几种常规保护一、电动机主要故障1、定子绕组相间短路、单相接地；2、一相绕组的匝间短路；3、电动机的过负荷运行；4、由供电母线电压降低或短路中断引起的电动机低电压运行；5、供电母线三相电压不平衡或一相断线引起电动机三相电流不平衡；6、由于机械故障、负荷过重、电压过低造成转子堵转的故障;二、电动机主要保护类型及实现的功能基于以上电动机运行过程中本身和供电母线、负荷变化等可能引起的电动机故障,电动机尤其对于3~10K V 等级电机可装设以下保护,以实现对电机的保护,或可称为电动机的主要保护;1、二段式过电流保护过流Ⅰ段、过流Ⅱ段作用：主要对于电机相间短路提供保护过流Ⅰ段；和电动机的堵转保护过流Ⅱ段;过流Ⅰ段按躲过电机的启动电流整定,可瞬时动作或带极短时限过流Ⅱ段可根据启动电流或堵转电流整定,带一定时限动作;2、过负荷保护作用：用于保护电机运行过程中的过负荷状态,对不易引起过负荷运行的电机可不装设此保护,一般动作于信号;3、零序过流保护作用：当电机定子绕组单相接地,发出报警信号或动作于跳闸；当定子绕组接地,零序电流测量值大于整定值时,一般整定为：动作电流IOP=4~5倍3IO C,3IOC为电机本身电容电流;4、负序电流保护作用：保护电机三相电流存在较大不对称供电母线三相电压不平衡、或一相断线引起对电动机反相、断相、匝间短路等异常状况作保护;5、低电压保护作用：A当供电母线电压因短路降低或短时中断又恢复时,为防止电动机自起动时使电源电压严重降低,致使电压恢复时间延长,增加重要负荷,如井筒提升电机的恢复运行时间;因此,为保证重要电机自起动,电动机低电压保护动作时,要跳开一些不重要负荷;低电压保护动作电压整定为~UE,时限取；B使不允许或不需要自起动的电动机跳闸,其动作电压整定为~UE,以~1S为时限;C使因电源电压长时间消失而不许自起动的重要电动机跳闸如抽风机;其动作电压整定为：~UE,以9S为时限；以上5类保护基本上可以满足电机的安全运行工况,为电量保护,可用作我矿电动机的常规保护整定参考之用;另外,除以上5类保护外,还有以下保护；1、过热保护；2、定子零序电压保护与零序电流保护功能相同,反映电机定子接地时引起的零序电压值变化；3、过电压保护；4、非电量保护;高压电动机的继电保护高压电动机的定子绕组和其引出线,一般应装设电流速断保护;对生产过程中容易发生过载的电动机,应装设过负荷保护,过负荷保护可根据负荷特性带时限作用于信号、跳闸或自动减负荷装置;当电源电压短时降低或短时中断后根据生产过程不允许或不需要自启动的电动机,以及为了保证重要电动机自启动而需要断开的次要电动机,应装设低电压保护,一般带有~时限作用于跳闸,但是为了保证人身和设备的安全,在电源电压长时间小时后,须从系统中自动断开的电动机,也需要装设低电压保护,一般带有5~10s时限作用于跳闸;一、高压电动机的相间短路保护－对于功率小于2000kW的电动机,常采用电流速断来作为电动机的相间短路保护,当灵敏度要求较高时,可以用DL型或GL型继电器构成两相不完全星型连接方式,其接线方式与电路线路或电力变压器的电路速断相同;也可以采用两相差接线,即两相一继电器接线;ZG电力自电流速断的动作电流按躲过电动机的最大启动电流来整定;二、电动机的过压保护－过负荷保护可以采用一相一继电器接线,也可以采用两相两继电器不完全星型连接或两相差一继电器接线;由于电动机装有电流速断保护,过负荷保护就可以利用GL型继电器的反时限过电流装置来实现过负荷保护;过负荷的动作电流按躲过电动机的最大启动电流来整定;过负荷保护的动作时间应大于电动机的启动时间,一般取10-16s,如用GL型继电器,可取两倍动作电流时的时间12-16s;三、高压电机的低电压保护当电压互感器一次测隔离开关断开时,低电压保护即退出工作,防止无动作;对保护动作不重要的电动机,电压继电器按60％-70％额定电压整定,动作时间取；对动作较为重要的电动机,电压继电器按30％-50％额定电压整定,动作时间取5-10s;四、高压电动机的差动保护在小电流接地的供电系统中,可以采用两相两继电器的差动保护接线,差动保护的动作电流按躲过电动机额定电流In来整定,主要考虑二次回路断线时不至于引起误动作;五、同步电动机的失步保护采用两相差接线对同步电动机的失步进行保护;当电动机定子绕组内出现较大的由于失步引起的脉动电流时电流继电器动作;反应转子回路内交变电流的失步保护－在同步电动机的转子回路中串接电流互感器,正常运行时转子回路中流过直流电流,互感器的二次侧不产生感应电动势,保护装置不动作,当同步电动机发生失步运行时,转子回路中感应出交变电流,通过电流互感器使二次侧保护继电器动作;高压电动机保护配置：大型发电厂的高压厂用电机及一些工矿企业的高压电机普遍采用微机保护;1、对于容量在2000kW及以下的高压电动机的相间短路的主保护为相电流速断;、电机启动过程速断保护按躲过电机的最大启动电流整定;动作电流Idz>=Ih,Ih=K1K2In2.K1为可靠系数,取 K2为电机启动电流倍数,一般取7In2为电机一次额定电流/CT变比出口时间：0s、启动后按躲过母线出口三相短路时的电动机反馈电流计算出口时间：0sF-C回路,由于速断带,取I2=出口时间：跟熔断器配合,对于额定电流小的熔断器取;额定电流较大的取.、电机启动时间tC'按实际启动时间的最长时间的倍整定;2、过流反时限一般反时限、负序电流保护Idz>=I2ZI2=、正序电流Idz>=、过热保护4、接地保护5、长启动保护电压为3kV以上的异步电动机和同步电动机,对下列故障及异常运行方式,应装设相应的保护：2V&Bg:G5eH中型高压三相异步电动机启动保护计算书一、电动机基本技术参数西安西玛电机有限公司：二、电动机启动的继电保护整定计算：1、瞬时电流速断：应躲过电机的启动电流保护装置一次动作值：继电器动作电流：=K k×Kq×=~×7×=~=÷nl=~÷10=~2、过负荷：按电动机额定电流整定保护装置一次动作值：继电器动作电流：=Kk× ÷Kfh=×÷==÷nl =÷10=瞬时动作电流倍数=瞬时电流÷动作电流整定值=~÷=~按10倍整定动作电流;选用GL-16/10A或LL-14A/10A过电流继电器,整定电流按5A,4,5,6,7,8,9,10A;10倍整定动作电流下动作时间：按8s;3、低电压保护：应躲过最小运行电压保护装置一次动作值：低电压继电器整定值=~×Ue=~×6=~=÷nr=~÷6/=40~60V选用DJ-132A/160或DY-36/160,整定值60V;四、说明：Kk—可靠系数：用于电流速断保护时,DL型和GL型继电器分别取~和~;用于过负荷保护时,动作于信号取；动作于跳闸取;K j x—接线系数：星形或不完全星形时按;Kq—启动电流倍数：一般按7；—电动机额定电流A：nl——电流互感器变比：50/5AKfh——继电器的返回系数：取Ue——电网额定电压kV：6nr——电压互感器变比：6/。
