无线电波坑道透视法
无线电波透视法在工作面构造探测中的应用
无线电波透视法在工作簡构造探测中的应用□段宁宁山西义棠煤业有限责任公司,山西介休 032000摘荽I陷落柱、断层、煤厚变化、褶曲等是煤矿巷道掘进和工作面回采过程中常见的地质异常构造,本文以探测义棠煤业公司020710工作面内构造发育情况为例,通过实例分析和探查对比,进一步说明应用无线电波透视法探查工作面内部隐伏异常地盾构造的重要意义。
关键词:无线电波透视;电磁波;隐伏地质构造0引言无线电波透视技术能够精确地勘探察直接开采矿石的 工作地点中的地质异常体,掌握工作面中的隐伏构造的发 展延伸和规模确保采煤工作的顺利进行是矿井地质工作中 的重要任务。
义棠煤业公司自2009年即引进矿井无线电波 坑道勘探技术,通过近10年的发展,公司技术人员已基本 熟练拿握坑透技术操作及数据处理,本次在020710工作面 探查隐伏地质构造,取得良好的效果。
1无线电波透视法原理电磁波穿透过程中不同的介质对电磁波的吸收损耗是 不同的,在矿井中,电磁波会因为在穿越上下两个岩层之 间分布的煤炭层的过程中碰上陷落柱、断层和别的一些构 造的时候,由于发生吸收、衰减甚至是屏蔽的现象,会产 生数据异常现象。
为了对地质现象进行推理学习,就需要 研究电磁波在地质体和采区煤层,还有各种构造下所产生 的一些影响。
坑透是无线电波透视勘探一般适用于已完成掘进的工 作面的两个顺槽之内,发射点和接收点分别布置在巷道两 顺槽需要进行坑透的区域。
在进行坑透勘探的时候,先选 定一条巷道作为布置发射点的巷道,也叫发射巷道。
当在 发射巷道的某一点进行发射时,发射机向工作面煤体中发 射某一固定频率(一般选用365 Hz)的电磁波,在同一工 作面对应的的巷道中对发射过来的电磁波进行接收,获取 实测场强值。
如果工作面煤层中存在断层等构造时,断层 等构造会对电磁波信号进行发射、屏蔽或吸收,从而导致 接收机收到的电磁场强度变低。
一般在工作面顺槽布S多 个发射点和接收点进行观测,则形成透视异常区。
坑道无线电波透视法在探测井下陷落柱中的应用
Th m e h so y An l sso es i s o s so t e- u eCo c e eAr h Brd e eTi - it r a y i f im cRe p n e f e l t b n r t c i g S S
参 考 文 献
时 间 眺
[ ] 范立 础, 1 胡世德 , 叶爱君. 大跨度 桥梁抗 震设计[ . : 民交通 M] 北京 人
出 版社 ,o 1 2o.
图 3 横向地震波激 励下拱顶横向位移 大位移达到了 06 l .3r。从图 3中可 以看出 , l 反应的周期约为 3s4s而从 ~ ,
摘 要 : 述 了坑 道 无 线 电波 透 视 法在 井 下探 测 陷 落 柱 的 原 理 , 合 实例 说 明 了坑 道 论 结
无 线 电波 透 视 法 在 井 下探 测 陷 落柱 的应 用。 关 键词 : 道 无线 电 波透 视 : 落 柱 ; 质 构 造 坑 陷 地
中图分 类号 :D 6 T 16
其位 移时程 曲线基本形状不变 , 顶的最大横 向位移为 O6 增加 了 拱 .8m,
7 %。最大应力达到 6 . M a增 大了 2 %。说 明本桥墩高对于结构反 . 7 5 P, 7 . 7
应影响并不大 。
0 4 8 1 1 2 2 2 3 3 4 4 4 5 5 6 2 6 0 4 8 2 6 0 4 8 2 6 0
减小了 2 、 这对结构是有利的 , 明对于本桥 , 化横 向刚度可 以减 27 %。 说 弱 小应力水平 , 这可能是由于横向振型在横向刚度减小后 , 其周期变长 , 进
一
鬟
步远离地震 波的卓越周期。 但是这样也会导致结构位移增 加以及稳定
性减弱等。为 了考察墩高的影响 , 将墩高增加 l , 倍 在横 向地震输 入下 ,
矿井物探简介
3.应用 实践证明,我国大多数煤矿的 煤层和顶底板岩石的物性条件均能 形成良好的波导层,适于应用槽波 地震法勘探技术,在勘探断层、冲 刷带、陷落柱等地质小构造方面, 成功率86%以上。 三、地质雷达法 1.方法原理 雷达天线定向发射的高频电磁波在 介质中传播,若在传播路径上遇到两种 不同介质的分界面时将发生反射,雷达 的接受天线可将反射波接受。根据反射 波的到达时间及介质中的电磁波传播速 度,即可确定地质体的位置。再根据反 射波的特性,进行目标识别。
2.应用 应用坑道无线电波透视法能圈定出正常区和异常区,能 够发现和探明引起电性变化的多种地质构造,尤其是高、中 电阻率煤层中的地质异常体。具体包括:较准确圈定工作面 内陷落柱的位置、形状、和大小;圈定工作面中断层的分布 范围及尖灭点的位置;探测工作面内煤层厚度波是只在煤层中传播的地震波,也叫煤层波或导波。在 煤层中传播的槽波,遇到两种不同介质的分界面时,将发生波 的反射及透射,探测槽波的这种变化,即可确定分界面的位置 及规模大小。 2.分类 a.透射波法 b.反射波法
2.应用 地质雷达仪适宜在高阻层状介质中使用。石灰岩和中等 变质程度的煤层中应用此方法效果尤为理想。它在煤矿井下 可用于探测断层、陷落柱、老窖、断裂带、火成岩侵入体等。
四、其它方法简介 1.瑞利波探测法 它是地震勘探的一个分支。其实质是根据不同振动频率 的瑞利波沿深度方向衰减的差异,通过测量各频率成分(反 映不同深度)瑞利波的传播速度来探测不同深度煤、岩层及 其中的断层、空洞、老窖、喀斯特洞穴等地质异常体。 2.磁偶源电磁频率测深法 是电磁频率测深方法中的一种,属于交流电法勘探。它 是以岩矿石的电导率、磁导率和介电常数的差异为物理基础, 利用电磁感应的趋肤效应,即高频电磁场穿透浅、低频电磁 场穿透深的规律,通过改变电磁场频率进行测深,而不是像 直流电法勘探那样通过改变供电电极距来改变探测深度。
3.4坑透

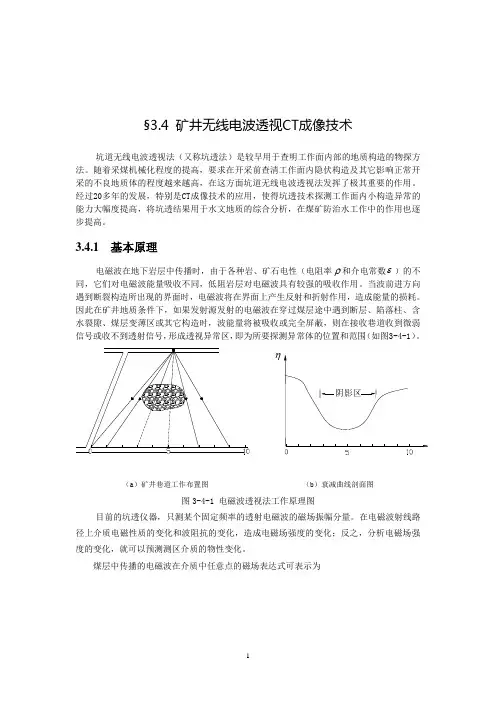

§3.4 矿井无线电波透视CT 成像技术坑道无线电波透视法(又称坑透法)是较早用于查明工作面内部的地质构造的物探方法。
随着采煤机械化程度的提高,要求在开采前查清工作面内隐伏构造及其它影响正常开采的不良地质体的程度越来越高,在这方面坑道无线电波透视法发挥了极其重要的作用。
经过20多年的发展,特别是CT 成像技术的应用,使得坑透技术探测工作面内小构造异常的能力大幅度提高,将坑透结果用于水文地质的综合分析,在煤矿防治水工作中的作用也逐步提高。
3.4.1 基本原理电磁波在地下岩层中传播时,由于各种岩、矿石电性(电阻率ρ和介电常数ε)的不同,它们对电磁波能量吸收不同,低阻岩层对电磁波具有较强的吸收作用。
当波前进方向遇到断裂构造所出现的界面时,电磁波将在界面上产生反射和折射作用,造成能量的损耗。
因此在矿井地质条件下,如果发射源发射的电磁波在穿过煤层途中遇到断层、陷落柱、含水裂隙、煤层变薄区或其它构造时,波能量将被吸收或完全屏蔽,则在接收巷道收到微弱信号或收不到透射信号,形成透视异常区,即为所要探测异常体的位置和范围(如图3-4-1)。
η(a )矿井巷道工作布置图 (b )衰减曲线剖面图图3-4-1 电磁波透视法工作原理图目前的坑透仪器,只测某个固定频率的透射电磁波的磁场振幅分量。
在电磁波射线路径上介质电磁性质的变化和波阻抗的变化,造成电磁场强度的变化;反之,分析电磁场强度的变化,就可以预测测区介质的物性变化。
煤层中传播的电磁波在介质中任意点的磁场表达式可表示为θβsin 0re H H r-= (3-4-1) 式中 H — 介质中某点的实测场强;0H — 决定发射功率和周围介质的初始辐射场强;r — 发射机与接收机之间的直线距离;β— 决定于工作频率、介质电阻率、介电常数等参数的介质吸收系数;θ— 发射天线轴与观测点方向间的夹角。
显然,H 值随r 和β而变化,其中射线路径上β值的变化,是使H 值发生异常变化的关键因素。
坑透资料的几种不同方法
r
/
/
/
蔷遒 2 发射点
图 2 层析成像2是一个 工作面被 网格 化后 的示 意图。把 网格化后
每个均匀的小块 称为 一个像 素 , 在此 区域 内有 一条射 线
穿过了衰减系数分别为 , , 的诸 像素 , : …, 并在这些像 素上的截距分别为 d , a … , i d , d 。这样在第 £ 。 条射线路径 上则有 :
1 坑道无线电波透视法基本原理
坑道无线 电波透视法 , 又称坑透法 。电磁波 在地下岩层 中传 播时, 由于各种 岩、 矿石电性 ( 电阻率 p 和介石 电常数 E )
出现煤层与岩层的交替 ( 断层或火 成岩体 ) 就发生 口 如遇 时, 与 日值 的明显变化。又由于煤层 相对 于顶底板 岩层 是一种 波导介质 , 当煤层厚度发生变化 时 , 波导阻抗就 发生 变化 , 其 则造成 值和 日值的变化。
是工作面网格化后像素 的个数。 [ 一是 , 1 ] l 阶未 知数矩 阵 , 表诸 像素 的绝 对衰减 × 代
值。
[] m×1 y一 阶常数矩 阵, 是各观测方式下与实测场强有
关的常数。 由于方程 ( ) 9 的建立是 基 于各像 素绝 对 衰减 作用 的叠 图 3 等值线方法原理 示意 图 如图 3令 =( 一缸 1 ・ S T 式中 卜 测点距离。 , )A l ;
维普资讯
2 6 第4 0年 期 0
未 种技 媳晨
4 3
坑 透 资 料 的 几 种 不 同方 法
中国矿业 大学资源与地球科学学院 李东会 董守华
摘
要
通过对 电磁波坑透探测原理 的分 析及 在矿 井 的实 际应用 , 对绝对衰减 层析成像 、 对衰减 层析 成像、 相 中值 法、 评分
无线电波透视法及其应用
无线电波透视法及其应用摘要:预先探明待采工作面的地质构造以保证采煤特别是综采的顺利进行, 是矿井地质工作中的重要任务。
随着采煤机械化程度的提高, 要求在采前探清待采工作面内的地质构造及地质现象的程度越来越高。
只局限地应用传统的地质手段和方法已不能很好地适应现代化采煤的要求。
无线电波透视法是利用无线电波在钻孔和坑道中的发射和接收来确定地下介质特性和地质构造的一种物探方法。
当电磁波在地下有耗介质中传播时,遇到岩性不同的分界面就会产生不同的电磁波反射、折射、透射和频散、吸收等,通过研究接收到的电磁波的性质达到探测地下目标物的目的。
本文简述了该方法的理论,描述了方法的分类,概述了目前使用的发射天线、接收天线和常用的仪器,总结了井下工作方法和解释方法,最后给出了应用实例说明其应用效果。
关键词: 综采无线电波透视法发射接收资料解释1无线电波透视法技术原理1.1点电流元在无限均匀有耗介质中的场点电流元是指长度无限小或较波长甚小的线性电流单元,又称电偶极子或基本电阵子。
它本身不能单独存在,但是组成实际天线的基本单元。
设电偶极子位于球坐标系的原点,且沿坐标系的z 轴方向放置。
电偶极子的电流强度为I,是常数;dl 是电偶极子的长度,且电偶极子的长度dl≤el 和dl≤r(这里el 是导电介质中的波长,r 为收发距),因此,可以近视地认为电偶极子是位于坐标原点的点电源。
在钻孔无线电波透视法的实际应用中,一般要求接收天线位于发射天线的远区场,即当kr≥1 或r≥el 时,电场分量和磁场分量可由下式表示它们是电偶极子在远区场条件下产生的电磁场分量。
Hϕ表示的是磁场分量,E ϒ、Eϴ表示的是电场分量,电场分量与磁场分量之比为:η称为介质的波阻抗。
在自由空间中,ε= ε0,μ=μ0,易于求出η=η0=120π。
1.2无线电波透视法工作原理无线电波透视法是根据电磁波在地下岩层中传播时,由于各种岩层和煤层的电性(电阻率ρ和介电常数ε) 的不同,它们对电磁波的吸收不一致的原理,来探测待采工作面内的地质异常体。
无线电波透视技术
二、无线电磁波透视法基本原理
3、施工方法技术
在透视工作之前, 先选择地质条件正常, 无干扰和干扰因
素少的地段, 布臵1~2 个发射点进行透视条件试验, 以求取
该发射机的电磁波在工作面的初始场强值H0 和最大穿透距 离及煤层的吸收系数β。
透视工作时, 把发射机框形天线与巷道垂直,悬挂成四边 形, 接收机环形天线直立(注意接收机应放臵在远离金属导 体的地方) , 环面与巷道垂直, 即观测场强最大值方向, 把观 测到的数据记入已设计好的表格内。
2006.5
中国矿业大学。地球探测与信息技术
一.引
言
80 年代后期,美国劳伦斯利物莫尔国家实验室(LLNL)
等单位联合开发了音频电磁波数据采集系统和层析软件,
这一突破性进展预示着无线电波透视法在油气开发工程中 也有着广泛的应用前景。如今,这一方法除了继续用于矿 床勘探和采煤工作面地质预报外,还在水文地质、工程地 质、城建地质和环境地质等众多领域大显身手。
(2)异常的划分 (3)异常的定位 (4)干扰的识别与消除
2006.5
中国矿业大学。地球探测与信息技术
二、无线电磁波透视法基本原理
5.1、正常场参数的估算
无论资料是计算机处理还是人工地质解译,都需要事先知 道一些参数,如波源的振幅因子,围岩的吸收系数和位相 常数、正常场等等。由于介质的不均匀性,要精确地确定 这些常数是困难的,通常采用一些行之有效的估算方法估 算参数,如估算波源振幅因子和围岩吸收系数的两点法、 图解法、线性叠代拟合方法等。
接收。当工作面长度不大, 形状不规则, 人工干扰体又可排
除的情况下,就可以选择用定点法进行观测。采用这种观 测方法, 可对工作面全面覆盖两次, 不留盲区, 并能运用两 巷定点交汇法, 根据坑透综合曲线图, 具体确定地质异常体 的性质和空间位臵及大小, 便于有目的地进行钻探验证, 且 投资少, 见效快。定点法是井下常用的观测方法。
(完整)无线电波坑道透视法
无线电波坑道透视法一、无线电波坑道透视法的定义无线电波坑道透视法(又称坑透法)是一种电磁波探测方法。
是在钻孔或坑道中,利用无线电波在岩、矿媒质传播过程中观测到的一些现象,来探测地下目标物的一种方法。
由于电磁波在煤层中传播时,不同电阻率的介质对电磁波的吸收不同,电阻率小的介质,对无线电波吸收强,接收到的无线电波强度就小,和理论场强相比较,会形成“阴影区”.根据“阴影区"的情况,就可以判断出地质异常体的存在。
二、无线电波坑道透视法的基本原理电磁波在地下岩层中传播时,由于各种岩、矿石电性(电阻率P和介电常数E)的不同,它们对电磁波能量吸收不同,低阻岩层对电磁波具有较强的吸收作用,当波在前进方向遇到断裂构造所出现的界面时,电磁波将在界面上产生反射和折射作用,从而造成能量的损耗。
在实际工作中,电磁波在穿过煤层途中遭到断层、陷落柱或其它构造时,波能量被吸收或完全被屏蔽,则在接收巷道收到微弱信号或收不到透射信号,形成所谓的透视异常(又称阴影异常)。
研究采区煤层、各种构造及地质体对电磁波的影响所造成的各种无线电波透视异常,从而进行地质推断和解释,这就是无线电波透视的基本工作原理。
三、无线电波坑道透视技术的应用范围应用无线电波透视技术,可以对煤层的地质构造、煤层的赋(完整)无线电波坑道透视法存与煤层结构等方面做较系统的探测研究,通过在两条巷道对工作面进行探测的实践证明,该项技术目前能探测的范围及精度为:1、探测煤层中落差大于三分之一煤层厚度的断层;2、探测富含水区域的大致范围;3、探测煤层顶底板起伏变化情况,起伏变化的幅度大于三分之一的煤层厚度;4、探测陷落柱,直径大于10米以上。
就晋城矿区而言,通过多年的实践,坑透可以达到的探测目的包括:1、探测出工作面煤层中长轴大于20m的陷落柱.2、探测出工作面煤层中落差大于或等于1/3煤层厚度的断层。
3、探测出工作面煤层中大于等于1/3煤厚的冲刷带、煤层变薄带及无煤区.四、无线电波坑道透视法的特点和局限性1、特点:⑴仪器轻便,接收机与发射机一般都在5kg左右,加上辅助设备总重要也不很大,有利于在煤矿井下工作.⑵所需工作人员比较少,一般4〜5人即可正常开展工作。
{无线电波坑透法}煤矿井下工作面地质构造无线电波坑透法探测
煤矿井下工作面地质构造无线电波坑透法探测武汉地大华睿地学技术有限公司一、引言煤矿井下工作面隐伏的地质构造(如陷落柱、断层、煤层变薄区等)对于煤矿生产存在安全隐患,因此采取有效的探测手段探明此类地质构造相当必要。
电磁波在地下岩层中传播时,由于各种岩、矿石电性的不同,它们对电磁波能量吸收也不同,低阻岩层对电磁波具有较强的吸收作用,当波前进方向遇到断裂构造所出现的界面时,电磁波将在界面上产生反射和折射作用,也造成能量的损耗。
因此,在矿井下,电磁波穿过煤层途中遇到断层、陷落柱或其它构造时,电磁波能量被吸收或完全被屏蔽,在接收巷道收到微弱信号或收不到透射信号,形成所谓的透视异常。
研究采区煤层、各种构造及地质体对电磁波的影响所造成的各种无线电波透视异常,从而进行地质推断和解释。
二、使用方法无线电波透视法三、技术原理无线电波坑道透视是用来探测顺煤层两煤巷的各种地质构造异常体。
发射机与接收机分别位于不同巷道中,同时做等距离移动,逐点发射和接收;或发射机在一定时间内相对固定位置,接收机在一定范围内逐点观测其场强值。
交替成层的含煤地层是非均匀介质,电磁波在含煤地层中传播可分解为垂直层理和平行层理方向,在垂直层理方向是非均匀介质,在同一煤层一定范围内平行层理方向上可近似认为是均匀的。
采面巷道通常都是布置在同一煤层中,电磁波透视是在顺煤层的两巷道或两钻孔中进行,因此透视时的电磁波传播仍可利用均匀介质中的传播公式,假设辐射源(天线轴)中点O为原点,在近似均匀、各项同性煤层中,观测点P到O点的距离为r,P点的电磁波场强度Hp由下式表示:在辐射条件不随时间变化时,Ho是一常数,吸收系数β是影响场强幅值的主要参数,它的值越大,场强变化就越大。
吸收系数与电磁波频率和煤层的电阻率等电性参数有直接关系:在同一均匀煤层中,频率越高吸收系数就越大,电磁波穿透煤层距离就近;煤层电阻率越低,吸收系数也越大。
煤层中断裂构造的界面,构造引起的煤层破碎带、煤层破坏软分层带以及富含水低电阻率带等都能对电磁波产生折射、反射和吸收,造成电磁波能量的损耗。
无线电波透视法
二、异常解释及应用实例 无线电波透视法接收机所获得的记录是以微伏数 所表示的电场值,经整理可以绘制实测场强沿剖面的 变化曲线,作图时纵坐标采用算术坐标表示井深,横 坐标采用对数坐标表示场强或(实测场强与正常场场强 之差)。 井中无线电波透视法最简单也最常用的解释方法 是交会法,首先根据经过井斜校正的井孔剖面,按一 定比例尺绘制包括井孔在内的断面图,利用水平同步、 高差同步或定点法的资料,在断面图上由各发射点分 别向接收井孔的各异常边界引直线,这些直线交会的 结果,可获得一个阴影区,见图18。这个公共的阴影 区的空间位置、形状、规模等基本上反映了低阻异常 体的范围和轮廓。
井中无线电波透视法的观测方式有: 井中无线电波透视法的观测方式有: 同步法 定点法 两种。 两种。
同步法是将发射机(或发射天线)和接收机( 同步法是将发射机(或发射天线)和接收机(或 是将发射机 接收天线)分别下到两个井孔中,然后, 接收天线)分别下到两个井孔中,然后,同步地上 下移动进行观测。 下移动进行观测。 如果发射机和接收称为水平同步法 水平同步法。 就称为水平同步法。 如果发射机和接收机处于不同高度, 如果发射机和接收机处于不同高度 , 同步测量 就称为高差同步法 高差的大小一般视井间距、 高差同步法, 就称为 高差同步法 , 高差的大小一般视井间距 、 井深及岩层产状而定。 井深及岩层产状而定。
一、基本原理及工作方法 无线电波是一种频率很高且具有一定能量的电磁波,它可以 在真空及各种介质中传播,由于介质的性质不同,它们对电 磁波吸收的程度也不一样。真空中不吸收电磁波,空气或高 阻岩石对电磁波的吸收作用很弱,低阻矿体和充水溶洞对电 磁波的吸收作用较强。无线电波透视法就是通过研究钻孔或 坑道间电磁波的传播规律(或者说被介质吸收的情况)来寻找 矿体、充水溶洞等地质对象的一种电法勘探方法。
第14章 煤矿地质信息技术
1.遥感技术的概念
遥感能利用目标物发射或反射的电磁 波的波谱范围,主要是从紫外线、可见光、 红外线到微波的某些波段的辐射信息。遥感 方式有两种:接受目标物反射太阳辐射或自 身发射的电磁波,并根据其信息特征来识别 目标物性质的遥感技术,如摄影、摄像、红 外扫描等、称被动遥感;接受目标物发射人 工辐射电磁波,并根据其信息特征来识别目 标物性质的遥感技术,如机载侧视雷达,称 为主动遥感。
2.坑道无线电波透视法的应用
较准确圈定工作面中陷落柱的位置、
形状和大小;圈定工作面中断层的分布范 围及尖灭点的位置;探测工作面内煤层厚
度变化范围及某些火成岩体等。
二、槽波地震法
(一方法原理
煤层的密度小于围岩的密度,地震波
在煤层中传播速度低,煤与围岩相比是一
个明显的低速槽。全反射过程就会在煤层
顶底界面间反复地进行,形成一个沿煤层
雷达天线定向发射的高频电磁波在介质 中传播。
1.它是超前探测的有效工具,探测距离在40m 左右. 2.可进行垂直方向、水平方向的探测,目标分 辨率大于0.5m。
第二节 数学地质
一、多元统计分析方法及其 在煤矿地质中的应用
1.地质属性的分析与综合 2.地质特征的空间分布 3.地质变量的时间变化 4.地质变量的空间相关
本章重点:
1.了解矿井物探的勘探方法
2.了解遥感技术的应用
第一节 第二节 第三节
矿井物探 数学地质 遥感地质
第一节
矿井物探
目前采用的矿井物探方法主要有坑 道无线电波透视法、槽波法地震堪探、 地质雷达法等。
一、坑道无线电波透视法
1.方法原理
电波透视法是一种地下电磁波法。 用一个固定频率的电磁波发射器向被探 测地质体发射无线电波。在该地质体的 另一端接收透过被测地质体的电磁波信 号,就能凭借该信号能量的衰减情况, 推断地质异常体是否存在。
无线电波透视法在杨庄煤矿WⅢ517工作面的应用
无线电波透视法在杨庄煤矿WⅢ517工作面的应用作者:王建设来源:《科技资讯》2013年第15期摘要:为了进一步探测巷道已揭露断层在面内延伸情况及内部隐伏断层和煤层变薄区,利用煤层、各种构造及地质体对电磁波的影响所造成的各种无线电波透视异常的原理,从而进行地质推断和解释,为WⅢ517工作面回采提供较为可靠的地质资料。
关键词:坑道无线电波透视法、地质构造、WKT-E型坑透仪、数据中图分类号:TN93 文献标识码:A 文章编号:1672-3791(2013)05(c)-0000-001、概况1.1 目的杨庄矿WⅢ517工作面内部地质构造较复杂,掘进施工过程中,坑透区域内共揭露断层7条。
为了进一步探测巷道已揭露断层在面内延伸情况及内部隐伏断层和煤层变薄区,为工作面回采提供较为可靠的地质资料。
淮北矿业股份有限公司杨庄煤矿委托淮北矿业集团勘探工程有限责任公司于2013年1月14日对该面进行了井下坑透探测工作。
1.2 任务采用无线电波透视技术对杨庄矿WⅢ517工作面进行探测,通过工作面内煤层、各种构造及地质体对电磁波的影响所造成的透视异常,从而进行地质推断和解释。
依据探测结果,圈定出工作面煤层内构造发育位置和分布范围。
1、基本查明WⅢ517工作面风、机巷及切眼揭露断层在面内的延伸范围及摆动情况;2、基本查明工作面内的隐伏构造情况及其影响范围;3、对工作面煤层厚度变化情况予以初步解释。
2、工程概况杨庄矿WⅢ517工作面走向长约800米,倾斜长约195米。
工作面标高-340米~-456米,地面标高31.2米。
wⅢ517工作面,南部为wⅢ513工作面(已采区),北部为wⅢ517风巷联巷,东部为EⅢ511工作面(已采区),西部为未采区。
相对地面位于陈庄小学东500米(已搬迁),其余为农田、果园类。
2.1 工作面煤层该工作面煤层赋存较稳定,煤层结构简单。
煤层倾角6°左右,煤层局部受火成岩侵蚀,变质为焦。
局部煤层有变薄现象,最薄处煤厚仅0.5米。
关于无线电波坑道透视技术的几点思考
1 大 采 宽 工 作 面 坑 透 透 距 问题
随着煤 矿现 代化进 程 的加快 ,一 矿一 面 、超 大
采 宽 工作 面十 分 常见 。 面对采 宽 超 过 2 0m、甚 至 0 3 0m的超 大 型工 作面 ,坑 透 透距 不 足 、实测 数 据 0
煤矿 探测设备 研发 的投 资主体 也变更 为仪 器生产 厂
在 探测环 境条 件方 面 ,采 取有效措 施 ,尽量 减 少金属网屏蔽效应以及工作面金属管路 、电缆和带
电监 控线 的干 扰影 响 ,也 可在 一定程度 上提 高坑透 透 距及 数据质 量 。
I,煤 种为气 肥煤 和 1 3焦煤 。工 作 面总体 为一 单 n /
斜 构造 ,煤 层倾 角 5o~1 o ,巷 道 揭露 断层 落 差 2
直接 影 响坑透透 距大 小 。
技术 如何适 应新 的环 境条 件 、如何满 足煤 矿生 产 飞 速发展 的需 求 ,有许 多值得 思考 和探 讨 的地方 。
从设备 自身来 讲 ,提高探 测仪 器发射 机发 射功 率 、降低 工作 频 率 、提 高仪器 分辨 率等 ,不失 为提
高坑 透 透距 的最 好途 径 。但 随着 原煤 炭 部 的撤 销 ,
种构 造形式 ,对 坑透 工作影 响最大 。 电磁 波穿越 煤
数据 分析 ,实测 场强 值基本 在 背景场 附近 ,数 据值 低 、不稳 、单支 场强 曲线呈 不规 则变 化 。探测 工作
均 因工 作 面采宽 过大 、 目前 设备 透距 太 小无法 取得
层的途中,一旦遇到这类构造就会被其吸收或完全
P ENG Ja in
无线 电波 坑道 透视 技术 ( 简称 坑透 )是 一种 较 为成 熟 的煤矿 井下 物探方 法 。 自上 世纪 八 十年代 问
浅谈坑道无线电波透视法超前探测地质构造技术的应用
浅谈坑道无线电波透视法超前探测地质构造技术的应用发布时间:2023-01-13T07:52:53.311Z 来源:《中国科技信息》2022年16期第8月作者:王林峰[导读] 煤矿生产由于自身的特殊性,很容易出现安全隐患,而一旦发生安全事故,会造成难以估量的损失,王林峰开滦(集团)有限责任公司钱家营矿业分公司河北唐山 063301摘要:煤矿生产由于自身的特殊性,很容易出现安全隐患,而一旦发生安全事故,会造成难以估量的损失,所以超前研究地质构造变化形态和断层的延展长度范围,以及煤层赋存情况,有着至关重要的作用[1],所以利用坑道无线电波透视法的物探方法进行超前探测,对探测成果加以分析、确认,研究判断出影响生产的主要物探影响区域,并且在回采过程中做好超前准备,编制一系列安全技术措施,对煤矿的安全高效高质量的生产有着较好的指导作用,确保顺利高效通过该区域,大大保障了安全生产,提高回采率,保证原煤上产,为公司增加效益。
关键词:地质构造;坑道无线电波透视法;物探影响区域;物探方法;无线超前探测。
一.引言为了对煤矿地质灾害进行更好的防治,在工作面回采之前需采用物探方法对工作面内的地质异常区进行勘探[2],准确预测地质构造的影响区域及分布状况。
通过井下物探的方法对工作面内部地质构造变化情况及煤层的赋存情况进行探测,获得探测数据对比,对探测范围内的地质条件进行评价,为回采提供物探资料,为工作面安全高效回采提供可靠的地质保障。
二、工作面地质概况钱家营矿2097西位于井田东翼十采区西翼,西侧为-850~-780上山、2075西泄水石门、-780西回风巷、-780轨道巷,东侧为十采专用回风巷、十采皮带山、十采四中运斜、十采四中轨斜、十采四中回风斜石门、十采轨道山及2097东工作面(已采毕)。
同煤层倾斜上方2096西工作面已采毕、下方暂无工程;上覆2075西、2076西工作面已采毕;除此之外,暂无其它工程。
工作面煤层厚度0.2~4.2m,平均煤厚1.7m,变化较大。
无线电波透视认识实验
基 本 原
理
坑道无线电波透视法,又称坑透法。电磁波在 地下岩层中传播时,由于各种岩、矿石电性(电 阻率ρ和介电常数ε)的不同,它们对电磁波能量 吸收不同,低阻岩层对电磁波具有较强的吸收作 用,当波前进方向遇到断裂构造所出现的界面时, 电磁波将在界面上产生反射和折射作用,也造成 能量的损耗,致使接收巷道中的电磁波信号十分 微弱甚至接收不到透射信号,形成所谓的透射异 常(又称阴影异常,见图1a、b)。研究采区煤 层、各种构造及地质体对电磁波的影响所造成的 各种无线电波透视异常,从而进行地质推断和解 释,这就是坑透法的基本原理。
实验报告要求
1、附原始测量数据表 2、回归曲线图 3、对比分析原因 4、实验体会
谢谢大家!
基 本 原
理
图1 电磁波透视法工作原理图
基 本 原
理
图2 多次覆盖示意图
仪器介绍(WKT—E无线电波透视仪)
一、结构:发射机、接收机、发射天线、接收天线 (0.3MHz(约250m)、0.5Mhz(约150m)、1.5Mhz (100m以下))、撑杆、连接线若干。
二、仪器操作:实验过程中介绍。
实 验 内 容
分组:分两个小组
地点:资源楼 南墙外侧和资源楼楼道 发射点距为10m,接收为5m 四种组合 (1)接收天线强度固定:发射天线垂直墙壁和平行墙 壁时接收天线接收的电磁场强度进行对比并分析原因。 (2)发射天线方向固定:接收天线垂直墙壁和平行墙 壁接收的磁场强度进行对比分析。
实 验 报 告
资料处理解释-综合曲线法
将各接收点实测场强H 值与相应的理论计算场强H0 值 (经条件试验取得计算场强值) 进行对比, 取得的数据 称为衰减系数η, 即η = H/ H0 或lg η = lg H - lg H0
无线电波透视技术总结
无线电波透视(坑透)技术总结研究意义:1、本课题研究意义是熟悉复杂地质条件下电磁波在煤层中传播、反射和吸收的规律;对无线电波透视技术的现场观测系统进行改进,实现“一发双收”,从而更省时省力的勘探煤矿综采工作面;编写快速处理无线电波透视数据的软件系统,提高对煤矿综采工作面内各种地质条件的勘探和预报的准确率,努力为煤矿高产高效安全生产提供技术服务。
2、煤层地质构造(小断层、陷落柱等)的分布预测有助于机械化采煤设计及地质灾害预防,在开采前探明工作面内隐藏地质构造具有重要意义。
无线电波坑道透视法(坑透法)是常用的工作面地质构造探测方法之一,主要基于射线理论电磁波传播原理,采用联合代数迭代重建法(SIRT)对介质的电磁衰减系数进行层析像,从而推断煤层内的异常地质构造。
概念:1、无线电磁波坑透技术(坑透法)是利用探测目标与周围介质之间的电性差异来研究确定目标体位置、形态、大小及物性参数的一种物探方法。
2、坑道无线电波透视法是通过研究透射电磁波传播过程中的衰减系数异常(煤层、各种岩石及地质构造对电磁波吸收能力不同)来进行地质解释的一种方法。
该方法原理简单,仪器轻便易操作,探测距离远,可探测采煤工作面内隐伏地质构造以及煤层厚度变化等,在煤矿地质灾害防治领域应用广泛。
总结:无线电磁波坑透技术(坑透法)是利用探测目标与周围介质之间的电性差异来研究确定目标体位置、形态、大小及物性参数的一种物探方法。
该方法原理简单,仪器轻便易操作,探测距离远,可探测采煤工作面内隐伏地质构造以及煤层厚度变化等,在煤矿地质灾害防治领域应用广泛。
地球物理基础:1、电磁波在煤、岩层中传播时,其强度、相位大小直接与煤、岩电阻率、介电常数、和磁导率等电磁参数有关。
在煤矿井下巷道间进行透视时,电磁波传播限制在层状介质中,层状煤层与顶底板岩层电阻率差异较大,所以电磁波顺煤层方向传播,在垂直方向上传播距离很小,煤层顶底板实际上起着屏蔽作用。
这就是无线电波透视技术的地球物理物理基础。
