3 有源二端网络等效参数的测量一、实验目的（1） 掌握有源二端网络的戴维南等效电路。
（2） 验证戴维南定理，加深对该定理的理解。
（3） 掌握测量有源二端网络等效参数测量的方法. （4） 了解负载获得最大传输功率的条件. 二、实验仪器1台直流稳压电源、1块数字万用表、1块直流毫安表、电工试验箱 三、实验原理 1.有源二端网络任何一个线性含源网络,如果仅研究其中一个支路的电压和电流，则可将电路的其余部分看做是一个有源二端网络。
有源二端网络包含线性电阻、独立电源和受控源. 2。
戴维南等效电路及电路参数 戴维南定理指出：任何一个线性有源二端网络，总可以用一个电压源与一个电阻的串联来等效代替,此电压源的电动势U S 等于这个有源二端网络的开路电压U OC ,其等效电阻RO 等于该网络中所有独立源均置零时的等效电阻。
戴维南等效电阻如下图所示，电路参数为U OC (U S )和R O 。
3.有源二端网络等效电阻R O 的测量方法： （1)伏安法测R O 用电压表、电流表测出有源二端网络的外特性曲线，如图所示.根据外特性曲线求出斜率tg ϕ，则电阻为R O =tg ϕ=IU∆∆(2）半电压法4。
负载获得最大功率的条件下图1可视为由一个电源向负载输送电能的模型，R O 可视为电源内阻和传输线路电阻的总和,R L 为可变负载电阻，负载R L 上消耗的功率P 可由下式表示：L L OS L R R R U R I P 22⎪⎪⎭⎫⎝⎛+==当R L =0或R L =∞时，电源输送给负载的功率均为零。
而以不同的R L 值代入上式，则可求得不同的P 值，其中必有一个R L 值,是负载能从电源处获得最大的功率.R R L图1RL N 图2 U S根据数学求最大值的方法，令负载功率表达式的R L 为自变量，P 为应变量,并使0=LdR dP，即可求得最大功率传输的条件。
即RL=RO当满足RL=RO 时，负载从电源获得的最大功率为L SL L S L L O SR UR R U R RR U P 42222max =⎪⎪⎭⎫⎝⎛=⎪⎪⎭⎫ ⎝⎛+=这时，称此电路处于“匹配”状态。
有源二端网络等效参数的测量实验报告
U OCI SC实验3。
3 有源二端网络等效参数的测量一、实验目的（1） 掌握有源二端网络的戴维南等效电路. （2） 验证戴维南定理，加深对该定理的理解。
（3） 掌握测量有源二端网络等效参数测量的方法. （4） 了解负载获得最大传输功率的条件。
二、实验仪器1台直流稳压电源、1块数字万用表、1块直流毫安表、电工试验箱 三、实验原理 1。
有源二端网络任何一个线性含源网络，如果仅研究其中一个支路的电压和电流，则可将电路的其余部分看做是一个有源二端网络。
有源二端网络包含线性电阻、独立电源和受控源. 2.戴维南等效电路及电路参数 戴维南定理指出：任何一个线性有源二端网络，总可以用一个电压源与一个电阻的串联来等效代替,此电压源的电动势U S 等于这个有源二端网络的开路电压U OC ，其等效电阻RO 等于该网络中所有独立源均置零时的等效电阻。
戴维南等效电阻如下图所示，电路参数为U OC (U S ）和R O .3。
有源二端网络等效电阻R O 的测量方法： （1)伏安法测R O 用电压表、电流表测出有源二端网络的外特性曲线，如图所示.根据外特性曲线求出斜率tg ϕ，则电阻为R O =tg ϕ=IU∆∆（2）半电压法4.负载获得最大功率的条件下图1可视为由一个电源向负载输送电能的模型，R O 可视为电源内阻和传输线路电阻的总和，R L 为可变负载电阻,负载R L 上消耗的功率P 可由下式表示：L L OS L R R R U R I P 22⎪⎪⎭⎫⎝⎛+==当R L =0或R L =∞时,电源输送给负载的功率均为零。
而以不同的R L 值代入上式，则可求得不同的P 值,其中必有一个R L 值，是负载能从电源处获得最大的功率。
R R L图1RL N 图2 U S根据数学求最大值的方法，令负载功率表达式的R L 为自变量,P 为应变量，并使0=LdR dP，即可求得最大功率传输的条件。
即RL=RO当满足RL=RO 时，负载从电源获得的最大功率为L SL L S L L O SR UR R U R RR U P 42222max =⎪⎪⎭⎫⎝⎛=⎪⎪⎭⎫ ⎝⎛+=这时，称此电路处于“匹配”状态. 四、实验步骤及数据 （一）伏安法测量戴维南等效电路参数（1）实验电路入图2所示.(2)调节直流稳压电源，使输出电压U 1=12V ，并保持不变. (3）将负载R L 开路,测网络a 、b 两端的开路电压U OC ，记录. (4）将负载R L 短路，测该支路短路电流I SC ，记录数据。

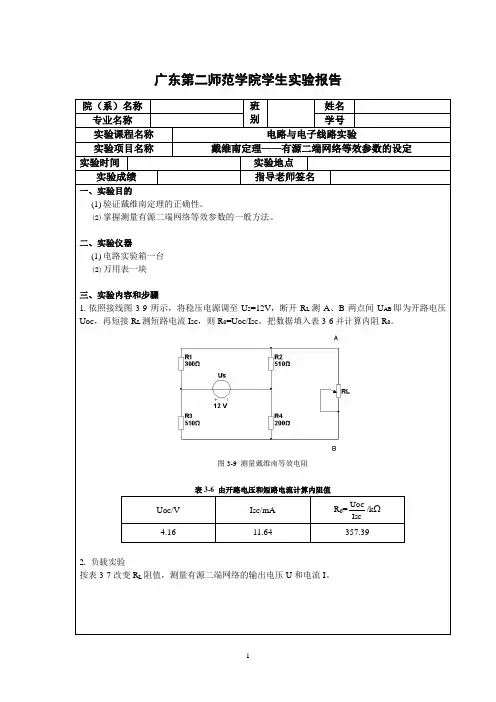

戴维南定理——有源二端网络等效参数的设定 实验报告
