8位奇偶校验电路[1]
第五章VHDL的LOOP语句
NEXT[标号][WHEN 条件]
该语句主要用于LOOP语句内部的 循环控制。当NEXT语句后不跟[标号]， NEXT语句作用于当前最内层循环，即从 LOOP语句的起始位置进入下一次循环。 若NEXT语句不跟[WHEN 条件]，NEXT 语句立即无条件跳出本次循环，而进入 下一次循环。
loop语句
LOOP语句就是循环语句，它可
以使包含的一组顺序语句被循环
执行，其执行的次数受迭代算法
控制。在VHDL中常用来描述迭 例如：
代电路的行为。
1.单个LOOP语句
loop1：LOOP
单个LOOP语句的书写格式如下： WAIT UNTIL clk=‘1’；
[标号:] LOOP 顺序语句
END LOOP[标号]；
end encoder; architecture one of encoder is signal outs:std_logic_vector(2 downto 0); begin
outs<="111" when H='1' else "110" when G='1' else "101" when F='1' else "100" when E='1' else "011" when D='1' else "010" when C='1' else "001" when B='1' else "000" when A='1' else "XXX";
校验方法
3、生成多项式G（x）的确定
G(x)是一个约定的除数，用来产生校验码。 从检错和纠错的要求出发，它并不是随意选择的， 它应满足下列要求： 任何一位发生错误都会使余数不为0 不同位发生错误应使余数不同 余数继续模2 除，应使余数循环
4.CRC的译码与纠错
将收到的循环校验码用约定的生成多项式G（x）去除，如果
余数将按CRC码的查错表顺序循环。
例如第七位出错，余数将为001，补0后再除，第二次余数
为010，以后依次为100，011,...，反复循环，这是一个有 价值的特点。如果我们在求出余数不为0后，一边对余数补
0继续做模2除，同时让被检错的校验码字循环左移。 CRC
码的查错表说明当出现余数（101）时，出错位也移到A1位 置、通过异或门将它纠正后在下一次移位时送回A1 。继续 移满一个循环（对7、4码共移七次），就得到一个纠正后 的码字。这样我们就不必像海明校验那样用译码电路对每 一位提供纠正条件、当位数增多时循环码校验能有效地降 低硬件代价。
例题：采用4位校验位、偶校验方式，写出 10100110的海明码。
解：已知D8D7D6D5D4D3D2D1=10100110 P1=D1⊕D2⊕D4⊕D5⊕D7 =1 (1)
P2=D1⊕D3⊕D4⊕D6⊕D7 =0 (2) P3= D2⊕D3⊕D4⊕D8 =1 (3) P4= D5⊕D6⊕D7⊕D8 =0 (4) P5=D1⊕D2⊕D3⊕D4⊕D5⊕D6⊕D7⊕D8 ⊕P4⊕P3⊕P2⊕P1 =0 (5) 发送方发送P5D8D7D6D5P4D4D3D2P3D1P2P1=0101000111001
１０１
除法：当被除数最高位为1时，商1，否则商0。
CRC整个编码长度为 n=k+r 位，故CRC码又叫（n，k）码。 其编码方法如下：

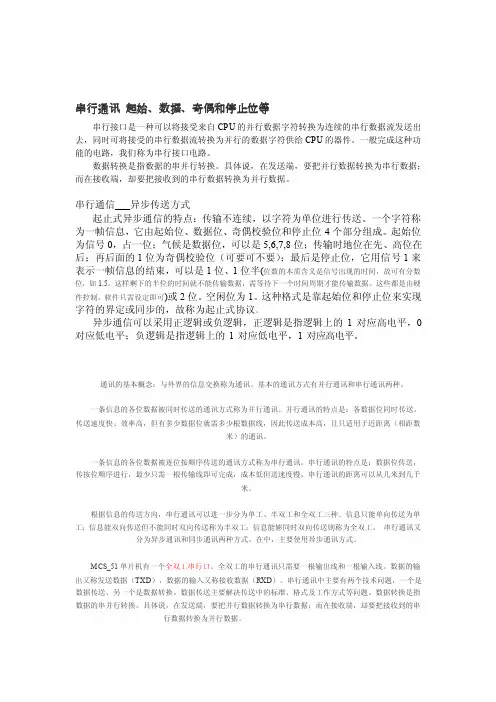

串行通信起始比特、数据、奇偶校验和停止位
高海拔地区330kV架空输电线路绝缘子片数选择发表时间：2017-12-06T09:54:24.003Z 来源：《电力设备》2017年第23期作者：刘澜[导读] 摘要：讨论了330kV交流输电线路绝缘子串片数选择的方法提出了330kV交流输电线路由工频电压下爬电比距法来确定绝缘子串片数一般可满足线路在污秽条件下及操作冲击电压、雷电冲击电压条件下不发生闪络现象。
（中国电建集团西北勘测设计研究院有限公司 710065）摘要：讨论了330kV交流输电线路绝缘子串片数选择的方法提出了330kV交流输电线路由工频电压下爬电比距法来确定绝缘子串片数一般可满足线路在污秽条件下及操作冲击电压、雷电冲击电压条件下不发生闪络现象。
关键词：输电线路绝缘子爬电比距闪络电压海拔修正。
0 引言架空送电线路的绝缘配合设计目的是要解决杆塔上和档距中各种可能放电途径的绝缘选择和相互配合的问题，在工程设计中，一般依据《交流电气装置的过电压保护和绝缘配合设计规范》（GB/T 50064-2014）、《110～750kV架空输电线路设计规范》（GB50545-2010）、《电力工程高压送电线路设计手册》中的研究结论和方法进行绝缘配合。
其中最关键的便是绝缘子串（联）的片数（串长）选择，应满足在长期工作电压下不发生污闪，在操作过电压下不发生湿闪，并具有一定的雷电冲击耐受强度，使线路能在工频电压、操作过电压和雷电过电压等各种条件下安全可靠运行。
1 不同工况下选取绝缘子串片数方法1）按工频电压选择绝缘子片数在工频电压作用下，选择绝缘子片数的方法一般有两种：一种是按各类污秽条件下绝缘子串的爬电比距（l）来选择；一种是按各类污秽条件下绝缘子串的成串污闪电压来选择。
这两种方法的出发点都是以一定的线路允许的污闪事故率为基础。
而且这两种方法都需要先确定线路所处地区的污秽等级。
在工程设计中，污区划分和绝缘配合执行《电力系统污区分级与外绝缘选择标准》Q/GDW 152-2006，根据各省电力公司电力系统污区分布图来确定线路所处地区污秽等级。

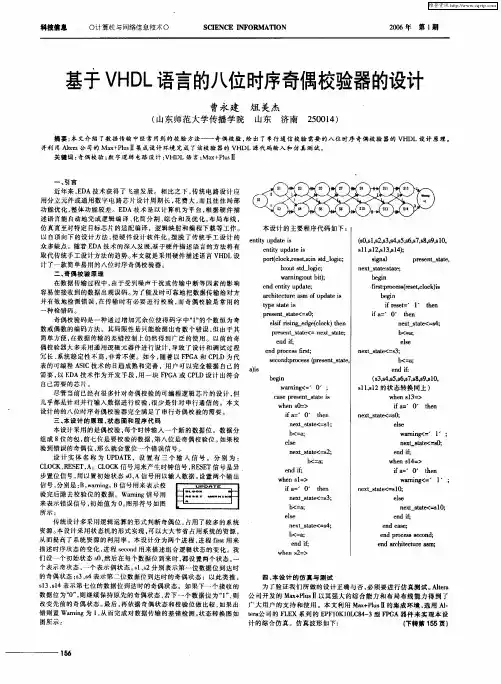

基于VHDL语言的八位时序奇偶校验器的设计
ｅｇ （ｏ ｋ ｔ ｎ ｄｅ ｌ ）ｈ ｃ ｃ ｅ
ｐ ｅ ｅ ｔ ｓａ ｅ ＝ ｎ ｘ — ｔ ｔ ； ｒｓ ｎ＿ ｔｔ＜ ｅ ｔ ｓａ ｅ
ｅ ｄｉ ｎ ￡ ｅ ｄ ｐ ｏ ｅ ｓｆｒｔ ｎ ｒｃ ｓ ｉｓ ； ｓｃ ｎ ：ｒｃ ｓ ｐｅ ｅ ｔｓ ａ ｅ ｅ ｏ ｄｐｏ ｅ ｓ ｒ ｓｎ ｔ ｔ ，
＿
ｅｓ ｌｅ
ｎｅ ｔ ｘ
—
ｓａｅ ＝ ３ ｔｔ＜ ｓ ； ｂ ８ ＜＝ ： ｅ ｄｉ ｎ
ａｓ ） ｉ ｂｇ ｅｎ ｉ
ｗａ ｎ ｎ ＜＝ ０ ； ｒｉｇ
ｃ ｓ ｒ ｓ ｎ ｓａ ｅ ｉ ａ ｅ ｐ ｅ ｅ ｔ ｔｔ ｓ
（ ３ ４ｓ ， ， ， ， ，ｌ ， ｓ， ， ｓ Ｂ ｓ ｓ ｓＯ ｓ ５６７８９
ｎ ｘ ｔ ｔ ＜ ｓ ； ｅ ｔ ｓａ ｅ ＝ ４ ｂ ａ ＜＝ ：
种 检 ｓ ； ｒｓ ｎ ～ ｔ ｔ ＜ Ｏ ｅ ｓｆｒｓｎ ｌｉ ｉｉ ｇ
＿
奇 偶校 验 码 是 一 种 通 过 增 加 冗余 位 使 得 码 字 中 ” ” 个 数 恒 为 奇 １的 数 或偶 数 的编 码 方 法 。其 局 限性 是 只 能 检 测 出 奇 数 个 错 误 ． 由 于 其 但 简 单 方便 。 数 据 传 输 的 差 错 控 制 上 仍 然 得 到 广 泛 的 使 用 。 以 前 的 奇 在 偶校 验 器 太 多 采 用 通 用 逻 辑 元 器 件 进 行 设 计 。 致 了 设 计 和 调 试 过 程 导 冗 长 、 统稳 定 性 不 高 ， 常 不 便 。如 今 ， 着 以 Ｆ Ｇ 和 Ｃ Ｌ 为 代 系 非 随 ＰＡ ＰＤ 表 的可 编 程 Ａ Ｉ ＳＣ技术 的 日趋 成 熟 和完 善 。用 户 可 以完 全 根 据 自 己 的 需 要 ． Ｅ Ａ 技 术 作 为 开 发 手 段 。 一 块 Ｆ ＧＡ或 Ｃ Ｌ 以 Ｄ 用 Ｐ Ｐ Ｄ设 计 出 符 合 自已需 要 的 芯 片 。
VHDL复习题
例题：十进制计数器(模十计数器)LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY COUNT10 ISPORT (CLK,RST,EN：IN STD_LOGIC;CQ：OUT STD_LOGIC_VECTOR(3 DOWNTO 0);COUT：OUT STD_LOGIC );END COUNT10;ARCHITECTURE behave OF COUNT10 ISBEGINPROCESS(CLK, RST, EN)VARIABLE CQI : STD_LOGIC_VECTOR(3 DOWNTO 0); BEGINIF RST = '1' THEN CQI := (OTHERS =>'0') ;ELSIF CLK'EVENT AND CLK='1' THENIF EN = '1' THENIF CQI < 9 THEN CQI := CQI + 1;ELSE CQI := (OTHERS =>'0');END IF;END IF;END IF;IF CQI = 9 THEN COUT <= '1';ELSE COUT <= '0';END IF;CQ <= CQI;END PROCESS;END behave;十进制计数器(模十计数器)library IEEE;use IEEE.STD_LOGIC_1164.ALL;use IEEE.STD_LOGIC_ARITH.ALL;use IEEE.STD_LOGIC_UNSIGNED.ALL;entity count10 isPort ( cp : in std_logic; rst : in std_logic;q : out std_logic_vector(3 downto 0)); end count10;architecture Behavioral of count10 issignal qn: std_logic_vector(3 downto 0);beginprocess(cp,rst)beginif (rst='1') thenqn<="0000";elsif (cp'event and cp='1')thenif (qn="1001") thenqn<="0000";else qn<=qn+1;end if;end if;end process;q<=qn;end Behavioral;3进制计数器(模三计数器)library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity counter3 isport(clk,reset,en:in std_logic;qa,qb:out std_logic);end counter3;architecture behavior of counter3 is signal count:std_logic_vector(1 downto 0); beginprocess(reset,clk)beginif reset='1'thencount(1 downto 0)<="00";elseif(clk 'event and clk='1')thenif(en='1')thenif(count="10")thencount<="00";elsecount<=count+1;end if;end if;end if;end if;end process;qa<=count(0);qb<=count(1);end behavior;计数器：带允许端的模12计数器VHDL设计LIBRARY IEEE；USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;entity COUNT12 isport (clk,clr,en: IN STD_LOGIC;qa,qb,qc,qd: OUT STD_LOGIC);End COUNT12 ;Architecture RTL of COUNT12 isSignal count_4 : STD_LOGIC_VECTOR(3 downto 0);Beginqa<=count_4(0);qb<=count_4(1);qc<=count_4(2);qd<=count_4(3);Process (clk,clr)beginif (clr=‘1’) thencoun_4<=“0000”;elsif (clk’event and clk=‘1’) thenif (en=‘1’) thenif (count_4=“1011” )thencount_4<=“0000”;elsecoun_4<=count_4+’1’ ;end if;end if;end if;end process;End rtl;带有WHEN OTHERS项的3—8译码器的行为描述的例子。

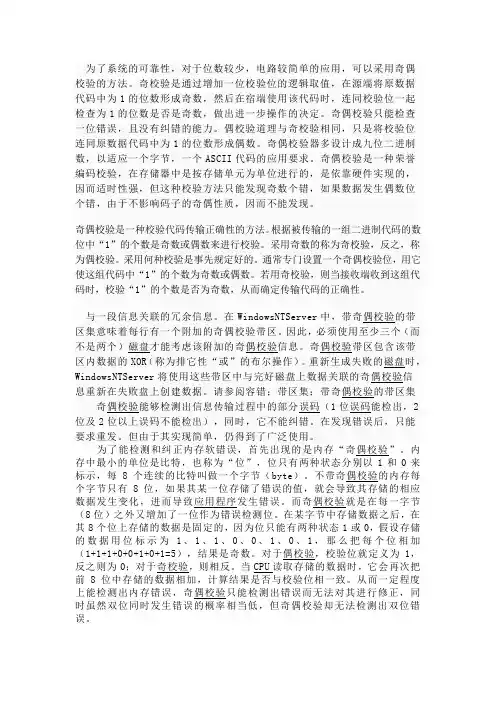

奇偶校验
为了系统的可靠性，对于位数较少，电路较简单的应用，可以采用奇偶校验的方法。
奇校验是通过增加一位校验位的逻辑取值，在源端将原数据代码中为1的位数形成奇数，然后在宿端使用该代码时，连同校验位一起检查为1的位数是否是奇数，做出进一步操作的决定。
奇偶校验只能检查一位错误，且没有纠错的能力。
偶校验道理与奇校验相同，只是将校验位连同原数据代码中为1的位数形成偶数。
奇偶校验器多设计成九位二进制数，以适应一个字节，一个ASCII代码的应用要求。
奇偶校验是一种荣誉编码校验，在存储器中是按存储单元为单位进行的，是依靠硬件实现的，因而适时性强，但这种校验方法只能发现奇数个错，如果数据发生偶数位个错，由于不影响码子的奇偶性质，因而不能发现。
奇偶校验是一种校验代码传输正确性的方法。
根据被传输的一组二进制代码的数位中“1”的个数是奇数或偶数来进行校验。
采用奇数的称为奇校验，反之，称为偶校验。
采用何种校验是事先规定好的。
通常专门设置一个奇偶校验位，用它使这组代码中“1”的个数为奇数或偶数。
若用奇校验，则当接收端收到这组代码时，校验“1”的个数是否为奇数，从而确定传输代码的正确性。
与一段信息关联的冗余信息。
在WindowsNTServer中，带奇偶校验的带区集意味着每行有一个附加的奇偶校验带区。
因此，必须使用至少三个（而不是两个）磁盘才能考虑该附加的奇偶校验信息。
奇偶校验带区包含该带区内数据的XOR（称为排它性“或”的布尔操作）。
重新生成失败的磁盘时，WindowsNTServer将使用这些带区中与完好磁盘上数据关联的奇偶校验信息重新在失败盘上创建数据。
请参阅容错；带区集；带奇偶校验的带区集奇偶校验能够检测出信息传输过程中的部分误码（1位误码能检出，2位及2位以上误码不能检出），同时，它不能纠错。
在发现错误后，只能要求重发。
但由于其实现简单，仍得到了广泛使用。
为了能检测和纠正内存软错误，首先出现的是内存“奇偶校验”。
内存中最小的单位是比特，也称为“位”，位只有两种状态分别以1和0来标示，每8个连续的比特叫做一个字节（byte）。
主要描述语句
分；当IF语句的条件得不到满足时，程序执行ELSE和END IF之间
的顺序处理语句。即依据IF所指定的条件是否满足，程序可以进行 两条不同的执行路径。
例[1] CASE语句使用 CASE command IS WHEN “00”=> c <= a; WHEN “01”=> c <= b; WHEN “10”=> c <= e;
--适合4选1数据选择器
WHEN “11”=> c <= f;
WHEN OTHERS => NULL; END CASE; --无效
例[3] 3-8译码器。
LIBRARY IEEE; USE IEEE. STD_LOGIC_1164.ALL; ENTITY decoder3_8 IS PORT（a，b，c，g1，g2a，g2b：IN STD_LOGIC； y：OUT STD_LOGIC_VECTOR (7 DOWNTO 0)； END decoder3_8； ARCHITECTURE rtl OF decoder3_8 IS SIGNAL indata：STD_LOGIC_VECTOR (2 DOWNTO 0)； BEGIN indata <= c & b & a； PROCESS（indata，g1，g2a，g2b） BEGIN
顺序语句
ELSEIF 顺序语句
ELSEIF
顺序语句 ┇
ELSE
顺序语句 END IF；
这种多选择控制的IF语句，实际上就是条件嵌套。它设置 了多个条件，当满足所设置的多个条件之一时，就执行该条件 后的顺序处理语句。当所有设置的条件都不满足时，程序执行
奇偶校验器
奇偶校验器一. 实验目的1. 理解奇偶校验码.2. 设计并实现一个8位代码奇偶校验器.二、概述与原理1.奇偶校验码是一种最简单，最直接。
应用最广泛的检错码，他的码距为2，因此他只能检出一位错。
实现方法是：由若干位有效信息，再加上一个二进制组成校验码。
检验位的取值（0或1）将是整个校验码中“1”的个数为奇数或偶数。
但校验码的取值使整个校验码中“1”的个数为奇数时，称为奇校验；当“1”的个数为偶数时为偶校验。
在实际中应用中多采用奇校验，因为奇校验中不存在全为“0”的代码，因此在某些场合下更易于辨别。
2.校验位的形成：当吧一个字节的代码D7~D0写入主存时，就同时将它们送往奇偶校验逻辑电路，该电路产生的“奇形成”信号就是校验位。
它将8位代码一起作为奇校验码写入主存。
若D7~D0中有偶数个“1”，则形成“奇形成”，若D7~D0中有奇数个“1”，则“奇形成”等于03.校验检测：校验检测是将读出的9位代码（8位信号位和一位校验码）同时送入奇偶校验电路检测。
若读出代码没有错误，则“奇偶检验出错”等于0；若读出代码在某位上出现错误。
则“奇偶校验出错”等于1，表示这个9位代码中一定有某一位出现错误，但是具体的错误位置不能确定。
三、实验步骤1.下载并安装multisim软件，打开创建一个设计页面2.放置元器件（1个5V直流电源，10个开关，10个10千欧和一个300欧的电阻，17个异或门，2个非门，一个LED显示灯，底线）3。
根据实验原理设计并连接电路如下图所示六、总结与体会为了系统的可靠性，对于位数较少，电路较简单的应用，可以采用奇偶校验的方法。
奇校验是通过增加一位校验位的逻辑取值，在源端将原数据代码中为1的位数形成奇数，然后在宿端使用该代码时，连同校验位一起检查为1的位数是否是奇数，做出进一步操作的决定。
奇偶校验只能检查一位错误，且没有纠错的能力。
偶校验道理与奇校验相同，只是将校验位连同原数据代码中为1的位数形成偶数。
奇偶校验电路(Parity
n 位二进制代码
1位代码
奇偶校验位的取值原则： 采用奇校验时，使整个代码组中“1”的个数为奇数。 采用偶校验时，使整个代码组中“1”的个数为偶数。
四位二进制信息码 B3 B2 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 B1 0 0 1 1 0 0 1 1 0 0 1 1 0 0 1 1 B0 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1
agtb_out aeqb_out altb_out
比 较 结 果 输 出
A[3..0]
B[3..0]
A[7..4]
B[7..4]
也可通过修改Verilog HDL描述模型，完成设计。 当迭代级数增加时，引发电路响应速度问题。
四. 超前电路设计模型
在串行迭代比较电路中，从高到低逐位比较，其速度随位数增加而 降低。为了提高速度，减少级联信号通过的门的数量，可采用超前电 路，即每个模块不产生级联信号，只产生超前电路需要的中间信号，超 前电路对这些中间信号同时处理，产生输出结果。
4.5.6 比较器（Comparators） 比较器是对两个位数相同的二进制整数进行数值比 较，并判断其大小关系的逻辑电路。 ● 大小关系分为：大于（＞） 等于（＝） 小于（＜） ●从高位开始比较，只有在高位相等情况下，才进 行低位比较。 ●通常采用便于级连扩展的迭代设计方法（模块设 计、重复电路）。
若约定为奇校验，一般采用偶校验电路产生发送 端的校验位，而用奇校验电路在接收端检验数据的正 确性； 若约定为偶校验，一般采用奇校验电路产生发送 端的校验位，而用偶校验电路在接收端检验数据的正 确性。
数字逻辑教学课件 数字电路2-4
4. 中规模组合逻辑部件 掌握典型集成电路的外部功能、扩展、应用。
–数据选择器:根据地址码的要求，从多路输入信号中 选择其中一路输出。
选择数据
应用：
并 —> 串
实现组合逻辑
–译码器：特定意义信息的二进制代码翻译出来，常用的 有二进制译码器、二-十进制译码器、数码显示译码器。
片选、地址译码
应用：
实现数据分配
0110 1 0110
7＋5＝12
＝（0001 0010）8421
75 0111
0101 1100
0110 1 0010
一旦需要修正，则8421码必有进位输出。
判 9 加 6 修正电路：
1)当有进位输出 或 2) 当和数＞9；
应修正让其产生进位，且加（0110）;
设计两个一位8421BCD码加法电路应由三部分组成。
§2.6 数值比较器和加法器
§2.6.1 数值比较器（comparator)
比较两个二进制数的大小。
A0
A1
A2
1. 四位数值比较器（74LS85)
A3
A<B
1) 结构与功能：
A=B A>B
B0
输入信号：数码输入
B1 B2
级联输入（低位比较结果）B3
输出信号：比较结果
0 COMP
1 2
P
3 P<Q FA<B
奇校验位（监督位）： P C1 C2 C2 Cn 1
74LS280
A B C EVEN D
E F ODD G H
“1” I
奇校验位
3) 校验位产生 / 校验检测
D0
D7
片1奇校验 位产生器
数据通信原理(第2版)课后习题 (1~3章)答案
《数据通信原理》（毛京丽等编著，年第二版）习题解答（）１－１ 数据通信的定义是什么？画出数据通信系统的基本构成框图，并说明其三大组成部分。
答：数据通信的定义是：依照通信协议，利用数据传输技术在两个功能单元之间传递数据信息，它可实现计算机与计算机、计算机与终端、终端与终端之间的数据信息传递。
数据通信系统的基本构成见教材图—数据通信系统主要由中央计算机系统、数据终端设备（）和数据电路三大部分组成。
数据终端设备：ＤＴＥ相当于人和机器（计算机）之间的接口。
数据电路：数据电路由传输信道（传输线路）及其两端的数据电路终接设备（ＤＣＥ）组成。
数据电路位于ＤＴＥ与计算机系统之间，它的作用是为数据通信提供数字传输信道。
传输信道包括通信线路和通信设备。
ＤＣＥ是ＤＴＥ与传输信道的接口设备。
调制解调器（ｍｏｄｅｍ）是最常见的ＤＣＥ，它是调制器和解调器的结合。
中央计算机系统：中央计算机系统由通信控制器、主机及其外围设备组成，具有处理从数据终端设备输入的数据信息，并将处理结果向相应的数据终端设备输出的功能。
通信控制器（或前置处理机）是数据电路和计算机系统的接口，控制与远程数据终端设备连接的全部通信信道，接收远端ＤＴＥ发来的数据信号，并向远端ＤＴＥ发送数据信号。
主机又称中央处理机，由中央处理单元（ＣＰＵ）、主存储器、输入输出设备以及其他外围设备组成。
其主要功能是进行数据处理。
１－２ 什么是数据电路？它的功能是什么？数据电路与数据链路的关系是什么？答：数据电路由传输信道及其两端的数据电路终接设备（）组成，它的作用是为数据通信提供数字传输信道。
数据电路加上两端的传输控制器构成数据链路。
１－３ 设数据信号码元时间长度为—，如果采用电平传输，试求数据传信速率和调制速率。
解：，调制速率20072010.09P312DTE DCE 833106S 8 T=83310-6s M=8N Bd =1/T=1200Bd第章概述习题及解答1 l l l l l l l •~•~数据传信速率＝／１－４什么是单工、半双工、全双工数据传输？答：单工传输——传输系统的两端数据只能沿单一方向发送和接收。
比较器奇偶校验电路课件
2016/9/21
6
4.3 数值比较器
2016/9/21
7
4.5 数值比较器
按照上面的逻辑表达式，就可以构建多位的数值比较器电路； 中规模数值比较器7485就是按照上面的结构来构造的四位二进制
数 值比较器
7485的引脚排列图：
2016/9/21
5
4.5 数值比较器
两位的数值比较器，有4个输入变量，也可以按照上面的方法设计； 对于更多位的数值比较器，变量数太多，仍然采用上面的设计方法
会很困难；必须考虑新的方法； 我们知道，当比较两个数的大小的时候，总是先比较两个数的最高
位，如果最高位不一样，不需要比较低位，就可以知道这两个数的 大小；
电路；
对于一个数据，如果要让它成为奇偶校验码，就必须在数据本身的 基础上，增加一位校验位；
2016/9/21
16
4.6 奇偶校验位产生与校验电路
奇偶校验的原理是： 数据和校验位合起来的数码中1的个数为奇数（奇校验）或者偶数（
偶校验），这样在信息接收端可以根据接收到数据的奇偶性判断 信 息传输是否存在错误；
8
4.5 数值比较器
中规模数值比较器 7485的逻辑图
2016/9/21
9
4.5 数值比较器
2016/9/21
10
4.5 数值比较器
2016/9/21
11
4.5 数值比较器
2016/9/21
12
5 数值比较器
7485四位数值比较器的功能表
2016/9/21
13
4.5 数值比较器
要比较两个8位二进制数的大小，需要两片7485级联；
EDA考试要点整理
FPGA、CPLD的结构、工作原理及特点信号变量的区别标识符的命名规则进程（PROCESS）语句的语句结构及语法规则EDA技术应用时的步骤元件例化语句的应用重要的并行语句、顺序语句的应用状态机的实际应用编程题型新增VHDL程序填空：（每空1分，共10分）一、FPGA、CPLD的结构、工作原理及特点二、信号变量的区别变量只能在进程和子程序中用，是一个局部量，不能将信息带出对它做出定义的当前设计单元。
与信号不同，变量的赋值是理想化数据传输，其赋值是立即生效的，不存在任何的延时行为。
变量定义语句的格式为：VARIABLE 变量名: 数据类型: 约束条件:= 初始值；变量赋值语句的格式为：目标变量名:= 表达式；信号是电子电路内部硬件连接的抽象。
它可以作为设计实体中的并行语句模块间交流信息的通道。
信号和变量是VHDL中重要的客体，他们之间的主要区别有：(1)信号赋值至少要有δ延时；而变量赋值没有。
(2) 信号除当前值外有许多相关的信息，如历史信息和投影波形；而变量只有当前值。
(3) 进程对信号敏感而不对变量敏感。
(4) 信号可以是多个进程的全局信号；而变量只在定义他们的顺序域可见（共享变量除外）。
(5) 信号是硬件中连线的抽象描述，他们的功能是保存变化的数据值和连接子元件，信号在元件的端口连接元件。
architecture rtl of start issignal count : integer range 0 to 7; beginprocess(clk)beginif (clk'event and clk='1') thencount <= count + 1;if(count=0) thencarryout <= '1';elsecarryout <= '0';end if;end if;end process;end rtl;architecture rtl of start isbeginprocess(clk)variable count : integer range 0 to 7; beginif (clk'event and clk='1') thencount := count + 1;if(count=0) thencarryout <= '1';elsecarryout <= '0';end if;end if;end process;end rtl;三、标识符的命名规则答：①有效字符：a-z,0-9,_②以英文字母开头③_前后不能为空④不同于库中元件名⑤不能和关键词相冲突四、进程（PROCESS）语句的语句结构及语法规则进程语句是最主要的并行语句，进程语句的内部是是顺序语句，而进程语句本身是一种并行语句。
VHDL语言知识学习的主要描述语句
VHDL语言的主要描述语句按照语句的执行顺序对VHDL语言进行分类，包含两类语句：●并行描述语句该语句的执行与书写顺序无关，总是同时被执行●顺序描述语句从仿真的角度，该语句是顺序执行的进程语句（PROCESS）是最典型的并行语句，一个构造体内可以有几个进程语句同时存在，而且并发执行。
但是进程内部的所有语句都是顺序语句。
一、顺序描述语句顺序描述语句只能用在进程和子程序中,它和其他高级语言一样,其语句是按照语句的出现的顺序加以执行的。
如下分别介绍有关的顺序描述语句.1.WAIT语句进程在执行过程中总是处于两种状态:执行或挂起,进程的状态变化受等待语句的控制,当进程执行到等待语句,就被挂起,并等待再次执行进程.等待语句的格式:＊WAIT 无限等待＊WAIT ON 敏感信号变化＊WAIT UNTIL 条件满足＊WAIT FOR 时间到（1）WAIT ON格式：WAIT ON 信号[,信号]例5-1PROCESS(a,b)BEGINy<=a AND b;END PROCESS;该例中的进程与下例中进程相同: 例5-1PROCESSBEGINy<=a AND b;WAIT ON a,b;END PROCESS;例5-2PROCESS(a,b)BEGINy<=a AND b;WAIT ON a,b;END PROCESS;（2）WAIT UNTIL 直到条件满足格式: WAIT UNTIL 布尔表达式当进程执行到该语句时,被挂起;若布尔表达式为真时,进程将被启动.例: WAIT UNTIL ((x*10)<100)（3）WAIT FOR 等到时间到格式: WAIT FOR 时间表达式当进程执行到该语句时,被挂起;等待一定的时间后,进程将被启动.例: WAIT FOR 20 ns；WAIT FOR （a*（b+c）；（4）多条件WAIT 语句例: WAIT ON nmi,interrupt UNTIL ((nmi=TRUE) OR (interrupt=TRUE)) FOR 5 us 该等待有三个条件:第一,信号nmi和interrupt 任何一个有一次刷新动作第二, 信号nmi和interrupt 任何一个为真第三, 已等待5 us只要一个以上的条件被满足,进程就被启动.*注意：多条件等待时，表达式的值至少应包含一个信号量的值。
8位的奇偶校验
8位的奇偶校验-vhdl2009-08-14 12:23综合优化（synthesize）是指将HDL语言，原理图等设计输入翻译成由与或非门，RAM,触发器等基本逻辑单元组成的逻辑连接，也就是所谓的逻辑网表，并根据目标与要求（约束条件）优化所生成的逻辑连接，输出edf和edn等文件。
综合过程包括两个内容，一是对硬件语言源代码输入进行编译与逻辑层次上的优化，二是对编译结果进行逻辑映射与结构层次上的优化，最后生成逻辑网表。
综合结果的优劣直接影响布局布线结果的最终效能。
综合结果的优劣是以使设计芯片的物理面积最小和工作频率最高为指标。
当两者发生冲突时，一般采用速度优先的原则。
*********************************************************************************该程序实现了8位的奇偶校验**************************************************************************************************************************** library IEEE;use IEEE.STD_LOGIC_1164.ALL;use IEEE.STD_LOGIC_ARITH.ALL;use IEEE.STD_LOGIC_UNSIGNED.ALL;entity parity_check isgeneric(size : integer :=8);port(data_in:in std_logic_vector(size - 1 downto 0);even_odd:in std_logic;pa_out:out std_logic_vector(size downto 0));end parity_check;architecture Behavioral of parity_check issignal temp:std_logic;beginprocess(even_odd,data_in)beginif(even_odd='1') thentemp<=data_in(7) xor data_in(6) xor data_in(5) xor data_in(4) xor data_in(3)xor data_in(2) xor data_in(1) xor data_in(0);elsetemp<=data_in(7) xor data_in(6) xor data_in(5) xor data_in(4) xor data_in(3)xor data_in(2) xor data_in(1) xor data_in(0) xor '1';end if;end process;pa_out<=temp&data_in;end Behavioral;******************************************************************************* LIBRARY ieee;USE ieee.std_logic_1164.ALL;USE ieee.std_logic_unsigned.all;USE ieee.numeric_std.ALL;ENTITY test_vhd ISEND test_vhd;ARCHITECTURE behavior OF test_vhd IS-- Component Declaration for the Unit Under Test (UUT)COMPONENT parity_checkgeneric(size : integer := 8);PORT(data_in : IN std_logic_vector(size-1 downto 0);even_odd : IN std_logic;pa_out : OUT std_logic_vector(size downto 0));END COMPONENT;--InputsSIGNAL even_odd : std_logic := '0';SIGNAL data_in : std_logic_vector(7 downto 0) := (others=>'0');--OutputsSIGNAL pa_out : std_logic_vector(8 downto 0);BEGIN-- Instantiate the Unit Under Test (UUT)uut: parity_check PORT MAP(data_in => data_in,even_odd => even_odd,pa_out => pa_out);tb : PROCESSBEGIN-- Wait 100 ns for global reset to finishwait for 100 ns;data_in(7 downto 0)<="10001111";even_odd<='1';wait for 100 ns;data_in(7 downto 0)<="11110000";even_odd<='0';wait for 100 ns;data_in(7 downto 0)<="10001111";even_odd<='0';wait for 100 ns;data_in(7 downto 0)<="11110000";even_odd<='1';wait; -- will wait foreverEND PROCESSEND;******************************************************************************* 使用verilog 语言编写的奇偶校验`define DELAY 1module parity_check(data_in,pa_in,even_odd,pa_out,error);input[7：0];input pa_in;input even_odd;output pa_out;output error;wire [7:0] data_in;wire pa_in;wire even_odd;wire pa_out;wire error;assign #`DELAY pa_out=even_odd ? ^data_in[7:0]:~^data_in[7:0];assign #`DELAY error=even_odd ? ^(data_in[7:0],pa_in):~^(data_in[7:0],pa_in); endmodule;******************************************************************************* library IEEE;use IEEE.STD_LOGIC_1164.ALL;use IEEE.STD_LOGIC_ARITH.ALL;use IEEE.STD_LOGIC_UNSIGNED.ALL;entity parity_check1 isgeneric(size : integer :=8);port(data_in:in std_logic_vector(size-1 downto 0);pa_in:in std_logic;even_odd:in std_logic;error:out std_logic;pa_out:out std_logic);end parity_check1;architecture Behavioral of parity_check1 isbeginprocess(data_in,pa_in,even_odd)beginif(even_odd='0') thenpa_out<= not (data_in(size-1) xor data_in(size -2) xor data_in(size-3) xor data_in(size-4) xor data_in(size-5) xor data_in(size-6) xor data_in(size-7) xor data_in(size-8));error<=not (pa_in xor data_in(size-1) xor data_in(size -2) xor data_in(size-3) xor data_in(size-4) xor data_in(size-5) xor data_in(size-6) xor data_in(size-7) xor data_in(size-8));elsepa_out<= data_in(size-1) xor data_in(size -2) xor data_in(size-3) xor data_in(size-4) xor data_in(size-5) xor data_in(size-6) xor data_in(size-7) xor data_in(size-8);error<=pa_in xor data_in(size-1) xor data_in(size -2) xor data_in(size-3) xor data_in(size-4) xor data_in(size-5) xor data_in(size-6) xor data_in(size-7) xor data_in(size-8);end if;end process;end Behavioral;。
奇偶验证
}
else
{
P0=rcvd_num;
ACC='c';
TB8=P;
ES=0;
if(chk_error)
{
ACC='e';
TB8=P;
SBUF='e';
while(!TI);
uchar rcvd_num;
bit chk_error;
bit rcvd_ok;
void init(void);
void main
{
if(rcvd_ok)
{
rcvd_ok=0;
TH1=0xfd; //初值装载，波特率9600
TL1=0xfd;
SCON=0x50; //串口工作模式3
EA=1; //开总中断
ES=1; //开串行中断
TR1=1; //启动定时器1
}
void serial() interrupt 4
在通信中要求单字节偶校验，很少碰到在这里校验的，一般都是帧校验就可以了，但是为了提高精度，就加了偶校验。
那么用C语言怎么来处理单片机收发的偶校验问题呢？
直接使用项目中的要求：波特率：9600，偶检验，停止位1，数据位 51单片机奇偶校验C51程序 采用偶校验，单片机串口方式3，9位数据，最后一位是奇偶校验位。
如果传送的8为数据位的1的个数为偶数 则 P=0 9位数据1的个数为偶数 正确 将P中值送给TB8 作为要发送到第九位数据
3 接受数据时，把接受的数据先送给累加器A，如果接受的第九位RB8=P 则说明接受的数据正确
否则不对 需要对方重新发送。
1、在使用串口之前，应对其进行初始化，步骤如下：
按 按键屏幕显示 波特率9600数据位为8位校
广泛的测量对象：无源元件：电容，电感，电阻，磁心，变压器，芯片组件，网络元件等阻抗参数测量。
半导体元件：变容二极管的C-VDC特性，晶体管或集成电路的寄生参数分析。
其他元件：PCB，继电器，开关，电缆，电池等的阻抗评估。
介质材料：塑料，陶瓷和其他材料的介电常数和损耗角评估。
磁性材料：铁氧体，非晶体和其他磁性材料的导磁率和损耗角评估。
半导体材料：半导体材料的介电常数，导电率和C-V特性。
液晶材料：液晶单元的介电常数，弹性常数等C-V特性。
可测出整个电路的各项等效参数，相当于Q表来使用。
测量数据对研发有参考价值。
比如调整谐振滤波电路中的L,C,R参数，可使调谐滤波电路达到匹配，得到理想的滤波效果。
——Fluke RCL 全剖析一．按键＆接口【LOCAL】从远程控制切换到面板操作，正在通信时请不要按此键，以免通信发生错误。
【INTERFACE】通过IEEE-488或RS-232接口进行远程控制仪器时的参数设置。
[AUTO]自动测量模式屏幕上显示首项和第二项参数，串/并联等效电路。
[SER/PARA]选择串联或并联测试模式并联模式（Lp、Cp）采用恒压方式测量；而串联模式（Ls、Cs）采用恒流方式测量。
测量时显示等效电路图为单个元器件，如，则该元件呈纯阻抗性。
见英文说明书P95【这是FLUKE独有的功能】通过推导证明，对于不同的损耗因数（D）值，用串联方式测出的值与用并联测得的有差别。
但当值小于0.03时，串联与并联测得的值相等。
[AVERAGE] 增大平均时间指数以减小测量数值波动。
再次按此键，显示初始设置的平均时间指数。
有三个平均时间等级可选，或关闭不用此功能。
见说明书P85 连续测量时测量速度可达10次/秒，也就是平均100ms就能测量一次，但由于被测元器件不是理想元器件，测量条件等原因，仪器识别元器件的时间超过100ms，即在100ms内测量读数跳动，不能稳定下来，增大测量时间，即减慢测量速度，可获得较为准确的测量值。
[定稿]8位奇偶校验电路[1]
![[定稿]8位奇偶校验电路[1]](https://img.taocdn.com/s3/m/4a380226b80d6c85ec3a87c24028915f804d8410.png)
实验报告学院：专业：班级：姓名学号实验组实验时间指导教师成绩实验项目名称8位的奇偶校验实验目的1．学习组合逻辑电路、编码器的功能与定义，学习Verilog和VHDL语言2．熟悉利用Quartus II开发数字电路的基本流程和Quartus II软件的相关操作3．学会使用Vector Wave波形仿真实验要求按照老师的要求完成实验，编写实验报告实验原理此奇偶校验电路时用来计算一个八位数里存在奇数个1还是偶数个1.本实验采用与tmp=0异或的方法来实现计数。
如果结果输出为1，则有奇数个一。
输出结果为零则有偶数个一。
实验仪器软件：Altera Quartus II 9.0 集成开发环境。
实验步骤 1.选择“开始”→“所有程序”→“Altera”→“Quartus II 9.0”→“Quartus II 9.0（32bit）”，启动软件。
2.选择“File”→“New Project Wizard”，出现“Introduction”页面，如图所示，该页面介绍所要完成的具体任务。
3.单击“Next”按钮，进入工程名称的设定、工作目录的选择。
4.在对话框中第一行选择工程路径；第二行输入工程名，第三行输入顶层文件的实体名（注意：工程名必须与顶层实体名相同，工程目录可以随意设置，但必须是英文的目录，工程名跟顶层实体名必须也是英文开头。
不要将文件夹设在计算机已有的安装目录中，更不要将工程文件直接放在安装目录中。
文件夹所在的路径名和文件夹名不能用中文，不能用空格，不能用括号，也不能以数字开头）6.新建设计文件，选择“File|New”，在New对话框中选择Device DesignFiles下的Verilog File，单击OK，完成新建设计文件。
7.在新建设计文件中输入Verilog程序.8.结果仿真实验内容编写四选一电路的VHDL代码并仿真，编译下载验证实验数据一：试验程序：LIBRARY IEEE;USE IEEE. STD_LOGIC_1164.ALL;ENTITY parity_check ISPORT（a：IN STD_LOGIC_VECTOR (7 DOWNTO 0)；y：OUT STD_LOGIC)；END parity_check ；ARCHITECTURE rtl OF parity_check ISBEGINPROCESS（a）V ARIABLE tmp：STD_LOGICBEGINtmp：=‘0’；FOR i IN 0 TO 7 LOOPtmp：= tmp XOR a（i）；END LOOP；y <= tmp；- -y=1，a为奇数个‘1’。
奇偶校验实验报告
竭诚为您提供优质文档/双击可除奇偶校验实验报告篇一：奇偶校验实验项目四：数据的校验（2学时）一、实验目的：1．了解数据的校验机制。
*2．掌握海明码校验实施过程（选做）。
*3．掌握循环冗余码校验实施过程（选做）。
二、实验要求：1．设计一个程序模拟奇偶校验实施过程（提示：主函数、发送函数、传输函数、校验函数）。
首先奇偶校验过程的基本过程：奇偶校验位有两种类型：偶校验位与奇校验位。
如果一组给定数据位中1的个数是奇数，那么偶校验位就置为1，从而使得总的1的个数是偶数。
如果给定一组数据位中1的个数是偶数，那么奇校验位就置为1，使得总的1的个数是奇数。
偶校验实际上是循环冗余校验的一个特例，通过多项式x+1得到1位cRc。
*2．设计一个程序模拟海明码校验实施过程（提示：主函数、发送函数、传输函数、校验函数、纠错函数）。
*3．设计一个程序模拟循环冗余码校验实施过程（提示：主函数、发送函数、传输函数、校验函数、纠错函数）。
三、实验报告：1．给出源程序和执行结果。
#include#include#includevoidproduct();voidtrans();voidpop();intp1,p2;inta[8]={0};intmain(){product();//产生一个随机的八位二进制的数trans();//设置传输出错一位或者没有出错的情况pop();//判断有无出错的情况return0;}voidproduct(){inti,data;intcount1=0;srand((unsigned)time(0));data =0+rand()%128;//产生0-127的随机数printf("随机的产生一个128以内的十进制数为%d\n",data);for(i=0;iif(count1%2==0)//奇校验奇数个1校验位为0，偶数个1为1a[7]=1;}for(i=0;i elsea[7]=0;p1=a[7];printf("初始二进制校验位放在最高位它为：%d\n",p1);printf("产生随机二进制数为");/*while(i>=0)printf("%d",a[--i]);*/for(i=7;i>=0;--i){printf("%d",a[i]);}printf("\n");}voidtrans(){inti;srand((unsigned)time(0));i=0+rand()%9;//产生0-8的随机数if(i==0)printf("机器内部设置传输过程中没有出错\n");else{a[i-1]=(a[i-1]==0)?1:0;printf("传输过程将机器内部的数据进行了一位改动，改动位为%d\n",i);}voidpop(){printf("接收数据计算出的校验位为：%d\n",p2);if(p2!=a[7])printf("通过校验位p1与p2的比较得出传输过程中数据出错了。
