9、施工现场总平面图布置

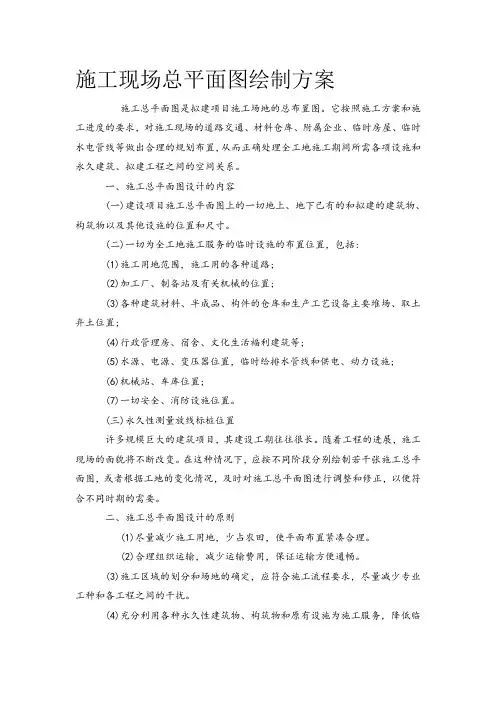

施工现场总平面图布置方案
施工现场总平面图绘制方案施工总平面图是拟建项目施工场地的总布置图。
它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。
一、施工总平面图设计的内容(一)建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。
(二)一切为全工地施工服务的临时设施的布置位置，包括:(1)施工用地范围，施工用的各种道路;(2)加工厂、制备站及有关机械的位置;(3)各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置;(4)行政管理房、宿舍、文化生活福利建筑等;(5)水源、电源、变压器位置，临时给排水管线和供电、动力设施;(6)机械站、车库位置;(7)一切安全、消防设施位置。
(三)永久性测量放线标桩位置许多规模巨大的建筑项目，其建设工期往往很长。
随着工程的进展，施工现场的面貌将不断改变。
在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况，及时对施工总平面图进行调整和修正，以便符合不同时期的需要。
二、施工总平面图设计的原则(1)尽量减少施工用地，少占农田，使平面布置紧凑合理。
(2)合理组织运输，减少运输费用，保证运输方便通畅。
(3)施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。
(4)充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费用。
(5)各种生产生活设施应便于工人的生产生活。
(6)满足安全防火、劳动保护的要求。
三、施工总平面图设计的依据(1)各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。
(2)建设地区的自然条件和技术经济条件。
(3)建设项目的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。
施工平面图布置及说明
施工平面图布置及说明为了确保本工程的施工质量及施工工期按合同要求圆满完成，确保现场办公，实现现场指挥，及时处理各种问题，动态控制施工质量及工期，为此，需要设置办公室.仓库及现场制作工棚，选择合适可用的地方，设立项目经理部。
进场前与业主.监理.总承包单位项目部共同协商解决，并力争在施工队伍进场施工前将临时设施办好，提高作业效率。
（一）施工平面图见附表一（二）编制原则实现施工现场有组织有计划地进行文明施工，使施工现场秩序井然，施工顺利进行，保证进度，提高效率。
（三）编制依据1.现场实际情况。
2.设计图纸与施工内容。
3.本工程的特点与难点。
（四）编制说明1.仓库布置：针对装饰材料品种多.价值差异大，使用阶段性强的特点，以及本工程施工区的划分情况，按以下方式进行现场仓库的设置。
（1）堆场：用于放置不易受外围环境影响的材料，如花岗岩.墙地砖.钢构件.铸件型材等，其具体位置应与业主相关单位协调确定，基本是卸货后临时堆放。
2.总平面管理：总平面管理是针对整个施工现场而进行的管理，其最终要求是：严格按照各施工阶段的施工平面图的规划和管理，具体表现在：（1）施工平面图布置具有科学性.方便性。
施工现场按照文明施工的有关规则，在明显的地方设置概况图.施工进度计划表.施工总平面图.现场管理准则.安全.生产纪律牌.十项安全技术措施牌.防火责任牌.安全生产纪律牌及宣传栏等。
（2）供电.给水.排水等系统的设置严格遵循平面图的布置。
（3）所有的材料堆场.小型机械的布设均按平面要求布置，如有调整有书面通知。
（4）在做好总平面管理作业的同时，经常检查执行情况，坚持合理的施工顺序，不打乱仗，力求均衡生产。
（五）安全保护措施与出入口管理1.工程作业安全：在工程施工中应配备对有害气体的监测.报警装置和安全防护用具（如防爆灯.防毒面具.报警器等）。
一旦发现毒气，应立即停止作业并疏敬散人员。
同时立即把情况向监理工程师报告。
经过慎重处理确认不存在危险时，应该得到监理工程师书面指示同意后方能复工。
施工平面布置图
施工平面布置图平面布置必须有效安排、充分利用场地的使用空间，科学规划现场施工道路，最大限度减少和避免对周边环境及人员生活工作的影响，满足安全生产、文明施工、健康生活和环境保护的要求。
做好对平面的分配和统一管理，协调各专业对平面的使用，并对施工区域和周边各种公用设施加以保护。
第一节、施工现场临时平面布置原则11．1．1、临时平面布置原则在满足施工的条件下，尽量节约现场办公占地和仓库用房占地；满足施工需要和文明施工的前提下，尽可能减少材料堆放场地；在保证场内交通运输畅通和满足施工对材料需要的前提下，最大限度地减少场内运输，特别是减少场内二次搬运；在平面交通上，要尽量避免装修、安装等单位相互干扰；要服从业主单位的统一协调和管理，制定符合施工现场卫生及安全技术要求和防火规范。
各种生产生活的设施应便于人员的生产生活。
满足安全防火、劳动保护的要求。
第二节、临时设施11．2．1、现场办公室和材料仓库的布置根据现场建筑平面，结合施工场地现状，以及业主的要，在施工现场将不考虑设置办公室、现场仅根据实际施工需要设置材料堆场、临时加工场地等临建设施。
现场楼层还将根据临时用电用水，以及消防的需要，布置临时供电供水线路，和消防器材。
现场办公室安排在甲方指定办公用房内，主要是项目管理的集中地，便于贴进施工现场进行管理和协调工作。
在现场要考虑一个材料综合仓库，主要放置零星材料、机具设备和贵重物品，便于材料搬运及管理。
油漆仓库也设在现场内，与综合仓库分开搭设，主要考虑到油漆材料属易燃易爆物品，应做好通风防火工作，并派专人看管，有效地预防和控制意外事故的发生。
用于工程上的材料，我公司将会和材料供应商协商材料的进场时间、进场数量。
只有当前需要用到工程的材料，根据项目部的总体进场时间要求，进行组织进场。
材料的进场计划必须满足当前施工的需要，避免材料在现场的堆放。
以上布置是施工前期安排，随着施工进度的深入，当某个部位需要搬离时，再根据现场情况，进行合理调整。
九图一牌(标准样式)
一、九牌一图（样式）“九牌一图”是指：工程概况、项目组织及监督电话、安全生产、文明施工、消防保卫、农民工权益告知、农民工工资投诉、建筑节能、安全应急预案牌、施工平面布置图。
1）工程概况表项目组织机构图、管理人员名单及监督电话（1）组织机构图（按如下要求设置）（1）、项目部组织机构图（参考样式）说明：1、总包单位项目注册建造师对本项目负总责，对分包单位有指导、组织、协调配合等工作要求。
2、总包单位的各部门有帮助、监督、协调、配合分包单位各部门的职能。
3、分包单位有重、特大事件上报总包单位项目注册建造师和各部门管理人员的责任，同时上报工程所在地建设行政主管部门及相关业务管理部门。
（2）施工单位项目部及相关管理人员情况一览表施工单位项目部及相关管理人员名单3）安全生产牌一、建筑施工重地，严禁非施工无关人员进入，凡进入施工现场人员必须戴好安全帽，对施工人员进行三级安全教育，遵守各项安全生产规章制度，严格执行安全责任制，认真落实各项技术，特殊工种应持证上岗。
二、施工操作人员必须懂得本工种的安全技术操作规程，规范操作。
工作中禁止饮酒、赌博、打闹、冒险作业，现场内的操作人员不得穿拖鞋、高跟鞋、赤脚或赤膊穿短裤，吸烟到指定地点。
三、工作前必须检查设备，确认安全后方可操作，现场所有的机电设备应有专人负责，非操作人员禁止乱开、乱动，机操人员在注油和维修时，必须停车拉闸，工作时精神集中、不脱离岗位，不要与别人闲谈。
四、施工现场必须做好“三通一平”，道路坚硬畅通，作业人员要走安全通道，禁止攀登脚手架上下，禁止从高空任意投扔工具和其他物体，各工种在工作场所立体交叉作业时，必须按规定搭设防护棚或防护设施。
五、禁止盲目乱拆已经搭好的脚手架及其他安全防护设施，未经工地负责人进行交底的施工项目，不得自行盲目操作。
六、在雷雨时，要离开高压线及变电所2米以外，以免发生危险，禁止在现场设有危险和专门围栏处行走或停留，不准在起重臂活动区逗留和操作。
施工总平面图(投标施组快速绘制施工总平图,可编辑)

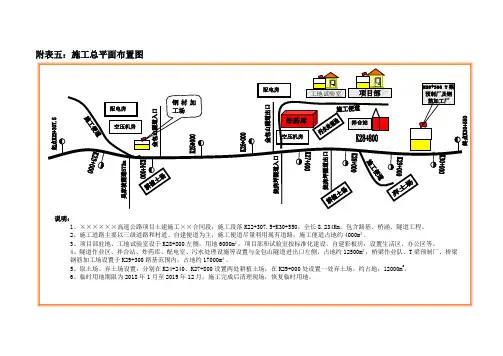

附表五：施工总平面布置图
配电房 空压机房
钢材加 工场
配电房
工地试验室
项目部
炸药库
空压机预制厂及钢
筋加工厂
说明： 1、××××××高速公路项目土建施工××合同段，施工段落 K22+307.5-K30+550，全长 8.234Km，包含路基、桥涵、隧道工程。 2、施工道路主要以三级道路和村道、自建便道为主，施工便道尽量利用现有道路，施工便道占地约 4000m²。 3、项目部驻地、工地试验室设于 K28+800 左侧，用地 6000m²，项目部和试验室按标准化建设，自建彩板房，设置生活区、办公区等。 4、隧道作业区、拌合站、炸药库、配电室、污水处理设施等设置与金包山隧道进出口左侧，占地约 12500m²；桥梁作业队、T 梁预制厂、桥梁 钢筋加工场设置于 K29+300 路基范围内，占地约 17000m²。 5、取土场、弃土场设置：分别在 K24+240、K27+800 设置两处耕植土场，在 K29+000 处设置一处弃土场。约占地：12000m2。 6、临时用地期限为 2018 年 1 月至 2019 年 12 月，施工完成后清理现场，恢复临时用地。
九图一牌(标准样式)
一、九牌一图（样式）“九牌一图”是指：工程概况、项目组织及监督电话、安全生产、文明施工、消防保卫、农民工权益告知、农民工工资投诉、建筑节能、安全应急预案牌、施工平面布置图。
1）工程概况表项目组织机构图、管理人员名单及监督电话（1）组织机构图（按如下要求设置）（1）、项目部组织机构图（参考样式）说明：1、总包单位项目注册建造师对本项目负总责，对分包单位有指导、组织、协调配合等工作要求。
2、总包单位的各部门有帮助、监督、协调、配合分包单位各部门的职能。
3、分包单位有重、特大事件上报总包单位项目注册建造师和各部门管理人员的责任，同时上报工程所在地建设行政主管部门及相关业务管理部门。
(2）施工单位项目部及相关管理人员情况一览表施工单位项目部及相关管理人员名单3）安全生产牌一、建筑施工重地，严禁非施工无关人员进入，凡进入施工现场人员必须戴好安全帽，对施工人员进行三级安全教育，遵守各项安全生产规章制度，严格执行安全责任制，认真落实各项技术，特殊工种应持证上岗。
二、施工操作人员必须懂得本工种的安全技术操作规程，规范操作。
工作中禁止饮酒、赌博、打闹、冒险作业，现场内的操作人员不得穿拖鞋、高跟鞋、赤脚或赤膊穿短裤,吸烟到指定地点.三、工作前必须检查设备，确认安全后方可操作，现场所有的机电设备应有专人负责，非操作人员禁止乱开、乱动,机操人员在注油和维修时，必须停车拉闸,工作时精神集中、不脱离岗位，不要与别人闲谈。
四、施工现场必须做好“三通一平"，道路坚硬畅通，作业人员要走安全通道，禁止攀登脚手架上下，禁止从高空任意投扔工具和其他物体，各工种在工作场所立体交叉作业时,必须按规定搭设防护棚或防护设施。
五、禁止盲目乱拆已经搭好的脚手架及其他安全防护设施，未经工地负责人进行交底的施工项目，不得自行盲目操作。
六、在雷雨时,要离开高压线及变电所2米以外，以免发生危险，禁止在现场设有危险和专门围栏处行走或停留，不准在起重臂活动区逗留和操作。
施工现场“九牌一图”完整示例,附“五牌一图”详细介绍
施工现场“九牌一图”完整示例，附“五牌一图”详细介绍五牌一图是依据《建筑施工安全检查标准》JGJ59-2011最基本的布置方式，同时也是建造师历年考试的热点，而六牌一图、七牌一图或者九牌一图是根据地方性的不同规定或者项目根据自身情况来选择的更详尽的布置方式。
五牌一图来源于《建筑施工安全检查标准》JGJ59-2011第3.2.4.2条公示标牌：1、大门口处应设置公示标牌，主要内容应包括：工程概况牌、消防保卫牌安全生产牌、文明施工牌、管理人员名单及监督电话牌、施工现场总平面图；2、标牌应规范、整齐、统一；3、施工现场应有安全标语；4、应有宣传栏、读报栏、黑板报。
六牌一图的则加上现场出入制度牌，七牌一图则是再加上危险源告示牌。
两图是加上消防设施平面布置图。
而九牌一图最全面，包括：安全宣传牌、工程概况牌、施工人员概况牌、安全生产纪律牌、安全生产技术牌、十项安全措施牌、消防保卫（防火责任）牌、卫生须知牌、环保牌（建筑施工场地保护牌）、施工现场平面布置图。
一、安全宣传牌二、工程概况牌三、管理人员名单及监督电话牌四、安全生产纪律牌1．进入现场必须戴好安全帽、扣好帽带，并正确使用个人劳动保护用品。
2．二米以上的高空悬空作业无安全设施，必须系好安全带，扣好保险钩。
3．高空作业时，不准往上或往下乱抛材料和工具等物件。
4．各种电动机械设备，必须有可靠有效的安全接地和防雷装置，方能开动使用。
5．不懂电气和机械的人员，严禁使用和玩弄机电设备。
6．吊装区域非操作人员不得入内，吊装机械必须完好，把杆垂直下方不准站人。
五、安全生产技术牌1．按规定使用“三宝”。
2．机械设备防护装置要齐全有效3．塔吊等超重设备必须有限位装置，不准带病运行，不准超负荷作业或运行中维修，保养。
4．架设电线、线路必须符合当地电业局的规定，电器设备要全部接零接地。
5．现场电动机械和手持电动工具都有漏电、跳闸装置。
6．脚手架材料及搭放，必须符合规范要求。
7．各种缆线及其装置必须符合规程要求。
八牌两图文字内容
内容排序：1、工程概况牌2、安全生产牌3、施工安全责任牌4、环境保护牌5、消防保卫牌6、文明施工牌7、现场组织机构牌8、施工现场平面布置图9、施工作业人员安全着装图10、安全日历牌、公示栏一、工程概况牌（该工程概况）二、安全生产牌一、建筑施工重地严禁非施工人员进入。
凡进入施工现场的人员都必须戴好安全帽。
二、参加施工的操作人员，必须懂得本工种的安全技术操作规程，遵章操作。
工作中禁止饮酒、赌博、打闹、冒险作业。
现场内的操作人员，不准穿拖鞋、高跟鞋、赤脚和赤膊穿短裤，吸烟要到指定地点。
三、工作前必须检查设备，确认安全后方可操作。
现场所有的机电设备，要专人负责，非操作者一概禁止乱开、乱动。
机械操作人员在注油和维修时，必须停车拉闸；工作时精神要集中，不得脱离岗位，不要与别人闲谈和吵闹。
四、施工现场必须做到“三通一平”、道路畅通，作业时要走正式道路和铺设的马道，禁止攀登脚手架上下，禁止在支的模板横梁底板上操作行走，禁止任意投扔工具和其他物料。
各工种在同一工作场所立体交叉作业时，必须按规定搭设防护棚。
五、禁止擅自乱拆已搭设好的脚手架，未经工地负责人进行安全交底的施工项目，不得自行盲目操作。
六、在雷雨时，应在高压线及变电所2米以外的安全地方，以免发生危险。
禁止在现场设有危险标志和专门围栏场所行走及起重臂活动区域内逗留与操作。
七、施工现场要充分发挥“三宝”的作用。
施工现场要按要求架设安全网，操作者要按要求戴好安全帽，高空作业人员要系好安全带。
八、非电工禁止乱接乱拉灯线和动力线，在电线上禁止搭挂衣物，电闸箱内禁止存放工具和物品。
夜间施工必须有足够的照明，宿舍照明必须使用36伏安全电压。
九、现场洞、坑、沟、槽必须设置安全防护栏及警告标志，以防发生事故。
十、现场发生伤亡事故要及时上报，并保护好现场以上各条要遵照执行，违者根据情节给予罚款和行政处罚。
现场安全目标1、事故频率控制在1.5%内，杜绝伤亡事故。
2、 JQJ5Q-99达到（合同规定）标准。
施工现场平面布置
1施工现场平面布置要保证工程能安全、优质、高速地完成，关键在于合理严密地进行总平面布置和科学地进行总平面的管理。
总平面布置的原则是有效利用场地的使用空间，科学规划现场施工道路，最大限度减少和避免对周边环境的影响，满足安全生产、文明施工、方便生活和环境保护的要求。
因此必须做好对总平面的分配和统一管理，协调各专业对总平面的使用，并对施工区域和周边各种公用设施加以保护。
1.1场地特征场地状况详见“周边概况”。
本工程设备、材料通过南面8m宽主大门入，空车从北面次大门出。
临时水源位于现场南大门附近约50m。
临时电源位于现场附近约50m。
1.2施工平面布置为便于现场管理，现场实行封闭式施工。
施工范围内全线使用彩钢板围挡隔离，围档须符合开发区文明施工管理手册规定。
现场大门严格按建设单位、施工单位的CI标准做好CI规划。
现场施工区域材料堆场进行硬化处理。
基坑周边设置排水沟，做好排水坡度，根据排污口位置设置沉淀池，进行有组织排水。
同时在施工场地大门附近设置洗车槽，对进出场的车辆轮胎夹带物进行清洗干净以减少扬尘污染。
办公临建采用一层钢结构活动房，位置根据现场勘查后确定。
现场除硬化区域外，其他部分进行绿化，做到黄土不露天，美化环境，减少污染。
生活区在场内搭建宿舍约200m2，合理布置食堂、厕所、浴室等配套生活设施。
对分包单位的现场管理参见“对分包人的组织与协调措施”。
现场平面布置本着动态管理的原则，分为土建基础施工阶段和主体钢构施工阶段两个不同时期进行管理，根据每个时期的现场情况、材料和设备的不同，合理调整加工场及堆场位置，同时兼顾到不宜移动的设施。
总平面布置具体参见附图：《海旭道门区绿化工程大型雕塑及附属设施项目施工平面布置图》。
现场临时用地情况如下表：临时用地统计表1.3现场临电、临水计算1.3.1临时用水本工程现场临时用水包括给水和排水两套系统。
给水系统主要包括生产、生活和消防用水。
排水系统主要是现场排水系统。
9、 施工现场总平面布置图
施工现场总平面布置图第一节总体要求通过对招标文件、工程技术规范、答疑文件的学习，我们已经充分理解了本工程的重要性。
施工现场作为展现我单位形象的窗口，充分考虑了施工活动对社会的影响，对资源的节约和保护。
为满足工程建设顺利进行，我们对工程建设的各个阶段的平面布置进行策划和部署。
1（1（2（32（1（2（3（4）在物流组织上，尽量避免土建、安装专业施工相互干扰。
优化物流组织的程序，做到短距离灵活配送的要求。
（5）施工用房布置考虑分包单位进出场时间、劳动力计划曲线，合理安排办公用房设置时间，以减少措施费用。
（6）现场施工材料堆放应尽量设在水平运输机械的行程范围内，减少二次搬运。
（7）现场临时设施和场地铺装的设计以绿色施工为指导方针，重视减少对资源的消耗、减少废弃物的排放、减少对环境的影响。
设立环境保护设施制定环境保护方案。
（8）符合施工现场卫生及安全技术要求和防火规范。
第二节临时排水、排污沿施工道路一边修排水沟，沟上封盖钢筋篦子，根据现场出水口的位置做好排水坡向，一般不小于2/1000，排水沟末端设沉淀池，雨水、废水经沉淀池后分别排入市政雨水、污水排水管网。
生1)2)⑴用电线路的选择由建设单位提供的电源接入现场配电室，现场用电主要分为，办公、生活区用电；施工机械用电、塔吊；制作车间用电、楼层施工用电。
具体用电线路走向参见施工平面布置图。
现场用电全部采用五芯电缆埋地供电，系统保护采用TN—S系统。
⑵线路的敷设①埋地电缆：埋地电缆的敷设深度应不少于0.6m，并应在电缆上、下均匀铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。
埋地电缆穿越道路及易受机械损伤的场所，以及引出地面从2.0m高至地下0.2m处，必须加设防护套管。
②架空电缆：进入楼内的电缆，其垂直敷设的位置应设在楼梯间的空档，固定点以每层楼高度不少于一处为限。
电缆水平敷设时，宜沿墙或门口固定，其最大弧度垂点距地不得小于1.8m，电缆3)为了采用），D=（管网中水流速度V取1.5m/s）取D=100mm，按消防要求，消房供水干管径为Φ100mm，生产用水干管Φ50mm给水钢管、支管管径Φ25mm可满足施工用水要求。
施工组织学(新)
一、判断(共计50分,每题2.5分)1、做好施工现场的平面图管理主要是为了能堆放材料。
( )A. 正确B. 错误错误:【B】2、工地内要设消防栓，消防栓距离建筑物应不小于5米。
（）A. 正确B. 错误错误:【A】3、为了缩短工期，流水施工采用增加工作队的方法加快施工进度，施工段划分得越多越好。
（）A. 正确B. 错误错误:【B】4、时标网络计划的特点是可直接在网络图上看出各项工作的开始和结束时间。
（）A. 正确B. 错误错误:【A】5、关键工作进度落后必定影响工期。
（）A. 正确B. 错误错误:【A】6、同一流水组织中，流水步距大，则流水工期短。
（）A. 正确B. 错误错误:【B】7、若工作的进度偏差大于自由时差，说明此对后续工作有影响，原计划必须全部调整。
（）A. 正确B. 错误错误:【B】8、资源需要量计划和施工准备工作计划编制依据是施工进度计划和施工方案。
( )A. 正确B. 错误错误:【A】9、流水步距的数目取决于参加流水施工的施工过程数。
如果施工过程数为n个，则流水步距为（n-1）个。
（）A. 正确B. 错误错误:【A】10、网络图中通常只允许出现一条关键线路。
（）A. 正确B. 错误错误:【A】11、做好施工现场的平面图管理主要是为了能堆放材料。
（）A. 正确B. 错误错误:【B】12、施工组织设计是用来指导拟建工程施工全过程的技术文件、经济和组织文件。
（）A. 正确B. 错误错误:【A】13、在组织流水施工时，空间参数主要有施工段、施工过程和施工层三种。
（）A. 正确B. 错误错误:【B】14、施工过程数是指流水的施工过程的个数，通常以符号“m”来表示。
（）A. 正确B. 错误错误:【B】15、时标网络计划的特点是可直接在网络图上看出各项工作的开始和结束时间。
（）A. 正确B. 错误错误:【A】16、在工程建设进度控制中设计进度控制是施工进度控制的前提。
（）A. 正确B. 错误错误:【A】17、网络计划任何工作实际进度比计划进度落后必定影响工期。
九图一牌(标准样式)
一、九牌一图（样式）“九牌一图”是指:工程概况、项目组织及监督电话、安全生产、文明施工、消防保卫、农民工权益告知、农民工工资投诉、建筑节能、安全应急预案牌、施工平面布置图。
1）工程概况表项目组织机构图、管理人员名单及监督电话（1）组织机构图（按如下要求设置)（1）、项目部组织机构图（参考样式)说明:1、总包单位项目注册建造师对本项目负总责,对分包单位有指导、组织、协调配合等工作要求。
2、总包单位的各部门有帮助、监督、协调、配合分包单位各部门的职能.3、分包单位有重、特大事件上报总包单位项目注册建造师和各部门管理人员的责任，同时上报工程所在地建设行政主管部门及相关业务管理部门。
(2）施工单位项目部及相关管理人员情况一览表施工单位项目部及相关管理人员名单3）安全生产牌一、建筑施工重地,严禁非施工无关人员进入，凡进入施工现场人员必须戴好安全帽，对施工人员进行三级安全教育,遵守各项安全生产规章制度,严格执行安全责任制，认真落实各项技术，特殊工种应持证上岗。
二、施工操作人员必须懂得本工种的安全技术操作规程，规范操作.工作中禁止饮酒、赌博、打闹、冒险作业,现场内的操作人员不得穿拖鞋、高跟鞋、赤脚或赤膊穿短裤,吸烟到指定地点.三、工作前必须检查设备，确认安全后方可操作,现场所有的机电设备应有专人负责,非操作人员禁止乱开、乱动，机操人员在注油和维修时，必须停车拉闸，工作时精神集中、不脱离岗位，不要与别人闲谈。
四、施工现场必须做好“三通一平”,道路坚硬畅通，作业人员要走安全通道,禁止攀登脚手架上下，禁止从高空任意投扔工具和其他物体，各工种在工作场所立体交叉作业时，必须按规定搭设防护棚或防护设施。
五、禁止盲目乱拆已经搭好的脚手架及其他安全防护设施,未经工地负责人进行交底的施工项目,不得自行盲目操作。
六、在雷雨时,要离开高压线及变电所2米以外,以免发生危险，禁止在现场设有危险和专门围栏处行走或停留，不准在起重臂活动区逗留和操作。
[实用参考]八牌二图
![[实用参考]八牌二图](https://img.taocdn.com/s3/m/1bddb5bfa0116c175f0e483c.png)
内容排序：1、工程概况牌2、安全生产牌3、施工安全责任牌4、环境保护牌5、消防保卫牌6、文明施工牌7、现场组织机构牌8、施工现场平面布置图9、安全日历牌、公示栏一、工程概况牌（该工程概况）二、安全生产牌一、建筑施工重地严禁非施工人员进入。
凡进入施工现场的人员都必须戴好安全帽。
二、参加施工的操作人员，必须懂得本工种的安全技术操作规程，遵章操作。
工作中禁止饮酒、赌博、打闹、冒险作业。
现场内的操作人员，不准穿拖鞋、高跟鞋、赤脚和赤膊穿短裤，吸烟要到指定地点。
三、工作前必须检查设备，确认安全后方可操作。
现场所有的机电设备，要专人负责，非操作者一概禁止乱开、乱动。
机械操作人员在注油和维修时，必须停车拉闸；工作时精神要集中，不得脱离岗位，不要与别人闲谈和吵闹。
四、施工现场必须做到“三通一平”、道路畅通，作业时要走正式道路和铺设的马道，禁止攀登脚手架上下，禁止在支的模板横梁底板上操作行走，禁止任意投扔工具和其他物料。
各工种在同一工作场所立体交叉作业时，必须按规定搭设防护棚。
五、禁止擅自乱拆已搭设好的脚手架，未经工地负责人进行安全交底的施工项目，不得自行盲目操作。
六、在雷雨时，应在高压线及变电所2米以外的安全地方，以免发生危险。
禁止在现场设有危险标志和专门围栏场所行走及起重臂活动区域内逗留与操作。
七、施工现场要充分发挥“三宝”的作用。
施工现场要按要求架设安全网，操作者要按要求戴好安全帽，高空作业人员要系好安全带。
八、非电工禁止乱接乱拉灯线和动力线，在电线上禁止搭挂衣物，电闸箱内禁止存放工具和物品。
夜间施工必须有足够的照明，宿舍照明必须使用36伏安全电压。
九、现场洞、坑、沟、槽必须设置安全防护栏及警告标志，以防发生事故。
十、现场发生伤亡事故要及时上报，并保护好现场以上各条要遵照执行，违者根据情节给予罚款和行政处罚。
现场安全目标1）、事故频率控制在1.5%内，杜绝伤亡事故。
2）、JQJ5Q-99达到（合同规定）标准。
施工现场九牌一图及相关制作规范悬挂要求
施工现场九牌一图制作及悬挂要求一、定义根据施工安全检查标准规定,施工现场必须设有“九牌一图”,二、内容九牌：1、工程概况与组织机构牌2、管理人员名单及监督电话牌3、安全生产牌4、文明施工牌5、消防保卫防火责任牌6、环境保护牌7、现场管理公示牌8、施工现场安全管理严重级问题明细牌9、安徽石油加油站双层油罐改造施工安全控制流程图一图：施工现场平面图三、制作、悬挂要求：施工现场出入口应明确标明企业名称、企业标识及九牌一图,九牌一图应设在的醒目处中心点距地面不小于左右高度,不要超出围墙档外部,标牌规格统一、位置合理、字迹端正、线条清晰、表示明确,外型几何尺寸要统一;其中：1、“现场管理公示牌”悬挂在门卫室外墙上,加遮雨措施2、“安徽石油加油站双层油罐改造施工安全控制流程图”张贴在站房门外墙上3、“施工现场安全管理严重级问题明细牌”悬挂在进口处罩棚柱上4、九牌一图中的前“前6项”悬挂在大门围挡外左侧或右侧5、停业公告牌高1200长1000mm,悬挂在大门围挡外“前6项”的相对一侧九牌一图尺寸：800×1200mm或600×1000四：九牌一图明细1、工程概况及组织机构牌：2、管理人员名单及监督电话牌3、安全生产牌一、进入施工现场,必须遵守安全生产规章制度;二、进入施工区,必须佩戴安全帽、扣好帽带,机械操作工必须佩戴防护帽;三、在建工程中的"四口"和"五临边"必须有防护设施;四、现场内不准赤脚,不准穿钉子鞋和酒后作业;五、高空作业必须系好安全带,安全带高挂低用,高空作业严禁皮鞋或带钉的易滑鞋;六、非操作人员不得进入施工危险区域内;七、未经施工负责人批准,不得任意拆除架子设施及安全防护装置;八、严禁从高空抛扔材料、工具、砖、石、建筑垃圾等一切物品;九、架设电线必须符合规范规定,电气设备必须有保护接零装置;十、施工现场的危险区域应有警示标志,夜间有照明示警;4、文明施工牌一、施工现场各级管理人员必须遵守各项管理制度,做到场内整齐、卫生、安全、防火道路畅通;二、按施工组织设计平面布置图布置材料和机具设备,设置建筑垃圾堆场,不得乱扔材料及杂物,及时清理零散物料及建筑垃圾;三、临时占用道路必须到有关部门办理有关手续;四、施工现场要做到道路平整、排水渠畅通,按施工组织设计平面布置图布置电路、给排水线路,做到水管不漏水,电线不漏电;五、现场应设有男、女厕所,排污、排便等设施;六、严禁在工地内进行吸毒、嫖娼、赌博、斗殴、盗窃等"七害"活动,违者交公安机关处理;七、夜间施工必须通过主管部门批准并公开告示,取得社会谅解方可施工;八、施工现场应遵守国家有关环保法规,采取措施控制现场的各种灰尘、废不排放、固体废物处理以及噪声和振动时环境保护的措施;5、消防保卫牌一、建立项目保卫领导小组和消防组织,健全各种消防保卫制度,按施工组织设计布置现场消防保卫工作;二、施工现场必须设置门卫,作业人员必须佩戴胸卡进出施工现场,严禁非操作人员及其他人员留宿施工现场;三、严格执行作业票审批制度,未经批准,任何人不得无证施工;四、严格执行易燃易爆物品的存放、保管和使用的规定,施工场所必须工完场清,并配备足数量的消防灭火器材;五、严格执行施工现场临时用电安全技术规范,特殊工种持证上岗,非电工严禁使用电器具、拉设电线;六、必须保证消防通道、楼梯、走道及通向消防栓、水源等道路的畅通;七、任何人不得随意移动和损坏现场设置的消防器材,发现火情、立即拔打119报警;八、严禁酗酒上岗,施工现场严禁吸烟;6、环境保护牌一、坚决执行和贯彻国家和地方有关环境保护的法律、法规,杜绝环境污染和扰民;二、施工组织设计必须考虑环境保护措施,并在施工作业中组织实施;三、定期进行环保宣传教育活动,不断提高职工的环保意识和法制观念;四、清理施工垃圾,必须搭设封闭式临时专用垃圾道或采用容器吊运,严禁随意凌空抛散;施工垃圾应及时清运适量洒水减少扬尘;五、施工现场的主要道路进行硬化处理,裸露的场地和集中堆放的土方采取覆盖、固化或绿化等措施;六、施工现场土方作业应采取防止扬尘措施;七、从事土方、渣土和施工垃圾运输应采用密闭式运输车辆或采取覆盖措施;施工现场出入口处应采取保证车辆清洁的措施八、施工现场的材料和大模板等存放场地必须平整坚实;水泥和其他易飞扬的细颗粒建筑材料应密闭存放或采取覆盖等措施;九、施工现场混凝土搅拌场所应采取封闭、降尘措施;十、施工现场设置密闭式垃圾站,施工垃圾、生活垃圾分类存放并及时清运出场;十一、施工现场的机械设备,车辆的尾气排放符合国家环保排放标准的要求十二、施工现场严禁焚烧各类废弃物十三、施工现场设置排水沟及沉淀池,施工污水经沉淀后方可排入市政污水管网或河流;十四、施工现场存放的油料和化学溶剂等物品应设有专门的库房,地面做防渗漏处理;废弃的油料和化学溶剂集处理,不得随意倾倒;十五、食堂设置隔油池,并及时清理十六、厕所的化粪池应做抗渗处理;十七、食堂、盥洗室、淋浴间的下水管线设置过滤网,并与市政污水管线连接,保证排水通畅;十八、施工现场应按照现行国家标准建筑施工场界噪声限值及其测量方法GB 24制定降噪措施;7、现场管理公示牌8、施工现场安全管理严重级问题明细牌施工现场安全管理严重级问题明细牌15施工人员在禁烟区内吸烟,携带火种进入防爆区域或在防爆区域使用非防爆设备; 16施工机动车辆不安装有效阻火器进入防爆区域及在施工现场超速行驶等违章行为; 17使用国家明令淘汰、禁止使用的危及施工安全的工艺、设备、材料的;18对存在安全隐患不落实整改的或其他易导致人员伤亡的严重违章违规行为;9、10、施工现场平面图详见各具体施工平面图。

- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工现场总平面布置
1 施工现场总平面布置原则
本工程场区较为平整，根据工程场地的特点及周围环境特性，现场平面布置应充分考虑各专业同时施工，各专业施工人员及机械众多等各种因素及施工需要，布置时考虑遵循的原则如下：
1、依据工程特点和各施工阶段要求，对施工现场实行分阶段布置和管理。
2、施工平面紧凑有序，按专业划分施工用地，尽量避免各专业用地交叉而造成的相互干扰。
在满足土建、机电安装、装修等施工条件下，合理布置，方便各种施工材料存放以及方便组织场内运输，以便于全面管理。
3、合理布置塔吊和施工电梯，利用场内施工道路，合理布置材料堆放场，减少运输费用及场内二次搬运。
4、动态管理的原则，根据不同的施工阶段进行动态的平面布置与管理。
5、合理布设施工临时用水、用电线路，保证工程顺利施工。
6、施工平面布置尽量减少对周围环境的破坏。
2施工总平面布置方案
2.1现场办公设施布置
1、办公用房
根据招标图纸及现场踏勘，施工现场办公区布置在施工场区东南侧红线内（具体位置由业主确定），包括一栋两层彩钢板房办公楼、停车场、厕所等设施。
办公楼内设置包括总承包办公室、业主办公室、监理单位办公室、会议室等。
办公室内统一配备办公桌椅和文件柜，并配备电脑、打印机、复印机、
页脚内容1
传真机等办公设施，会议室内配备拼装式长型会议桌，满足现场会议需要。
2、办公区域场地绿化
为了更好地体现我公司的形象，在办公区域内设置旗台、花坛、绿地，以营造办公环境。
3、办公区域形象设计标准
（1）编制说明
我公司现场工作须经业主同意之后方可实施，本工程实施过程中的有关公开性文字，我公司将充分尊重业主意见，有关事项均须事先征得业主同意。
（2）现场形象工作计划
1）保证行政办公用品及对外交流手段统一
2）保证现场临建的标准、统一
3）保证员工着装的统一
（3）阶段性现场形象工作计划安排
现场围墙外墙面按业主及我公司的要求间隔书绘业主宣传词、我公司宣传词、徽标。
施工脚手架搭设完成后，其外围统一用绿色密目网封闭，既起到了防尘安全作用又有良好的外观效果。
随着施工进度，视条件在恰当位置悬挂本工程广告布或树立广告牌，其上书写工程名称以及建设单位、设计单位、监理单位、总承包商名称等。
2.2生活设施布置
1、本工程专业分项较多，施工工期较为紧张，施工人数高峰期约300人。
根据我单位以往的施工经验，
页脚内容2
为方便施工人员上下班，保障休息时间，同时根据总体施工部署，生活区布置在施工现场南侧红线范围内，具体位置由业主确定，来满足施工高峰期工人的需求。
2、职工宿舍内，上下铺，床架被褥统一、床头设置床头卡。
3、生活区食堂内配冰柜、蒸箱、炉灶等设施，要求通风、卫生，经常保持清洁，生熟间要分隔。
4、淋浴间内设冲淋装置，厕所及浴室内墙面贴1.5m高白磁砖墙裙，便池便槽侧壁贴白磁砖，地面贴防滑地砖。
2.3施工现场生产设施布置
1、施工用仓储设置布置
根据现场情况，现场设置1个仓库，位于现场的南侧，面积均为150m2。
2、现场试验室布置
现场实验室设置在施工现场的南侧，实验室内配备标准混凝土及砂浆养护池、标准混凝土及砂浆试块模具、坍落度检验设备、各种必要的计量和现场取样设备，面积为50m2。
3、施工场地内厕所布置
由于本工程施工周期较长，在生活区、办公区均设置固定厕所。
4、钢筋加工及堆放场地
根据总体施工部署，本工程大量钢筋加工及存放拟在施工现场进行。
钢筋加工区统筹考虑基坑施工及地下室、主体结构施工，结合施工现场实际情况及塔吊覆盖范围布置，钢筋可通过塔吊直接吊运至施工作业面。
钢筋加工区包含钢筋加工棚和钢筋调直场地，钢筋存放区包含钢筋原材存放区和钢筋成品存放区，各
页脚内容3
类钢材按不同规格码放整齐，设置标识牌和检验状态。
5、模板加工及堆放场地
根据总体施工部署，本工程结构施工期间共设置两个固定模板加工区，位于场地中间。
同时根据施工阶段的不同在结构的四周塔吊的覆盖范围内动态布置模板存放区。
模板加工场地主要用于木模板堆放、梁模加工。
木工房内设平刨、圆盘锯等设备。
6、砌筑材料堆放场地
二次结构砌筑计划在主体结构施工中插入施工，在结构内部设置砌筑材料堆场，堆场设置应尽可能减少材料二次倒运。
7、装修材料存放场地
在装饰装修施工阶段，装修材料及机电材料根据施工现场提升架的布置合理布置。
8、标识标牌布置
（1）施工图牌：在施工现场大门处设置施工图牌。
包括企业标牌、工程概况牌、质量管理组织构架牌、安全管理组织构架牌、消防组织框架牌、项目组织机构牌、平面布置图等。
（2）安全标识牌：在施工通道、塔吊、提升架、临边洞口等年悬挂安全标识牌。
（3）导向牌：为便于交通管理，在现场大门口设置导向牌。
（4）物资标识牌：各种物资设置现场标识牌，便于现场物资管理。
2.4主要施工机械设备布置
主体结构施工期间的机械布置主要为塔吊、施工升降机等。
页脚内容4
1、塔吊的布置
（1）塔吊的布置原则
1）按照经济、合理、适用的原则，尽量保证所选塔吊能覆盖到所有施工作业区域。
2）充分考虑场地周围建筑情况，避免相互冲突。
3）满足现场钢筋、模板的安装要求。
4）考虑群塔作业时，塔吊安全性和便利性。
5）考虑塔吊的安装与拆除方便等现场条件。
（2）塔吊选型及布置
根据以上塔吊布置原则及现场作业条件，通过塔吊吊次和塔吊臂端最大吊重验算，我公司设置4台塔吊，塔吊型号为QTZ5613塔吊,本工程塔吊布置位置详见施工总平面图。
2、施工升降机的布置
根据本工程的装饰装修及机电的工程量，结合本工程的场地条件、交通组织情况、工期安排等因素，拟在此施工阶段设置5部施工升降机。
本工程施工升降机布置位置详见施工总平面图。
2.5施工现场出入口及围挡布置
1、出入大门
根据总体施工部署，在施工现场的东侧设置1个大门，宽8m，与施工现场的外部道路相联，作为施工材料、设备的主要运输途径，并利用现场业主指定道路的铺设位置，在会所位置开设一个出土口，方便车辆进出。
页脚内容5
在办公区、生活区分别设置大门，与施工现场隔开，以方便封闭管理。
在南侧大门口内设：施工现场总平面图、工程介绍板、安全生产制度板、消防保卫制度板、环境保护制度板、文明施工制度板、各种领导小组成员名单板。
2、现场围墙
在施工现场四周业主已修建围墙，对施工区域进行封闭管理。
2.6施工现场道路布置
1、施工道路
为保证现场合理高效的组织施工生产，根据总平面规划，在结构四周修建环形施工道路，道路宽6m。
2、道路做法
施工现场施工道路具体做法为：素土夯实；200厚C20混凝土面层。
3、场区地面硬化
我公司对施工场区的主要加工区的场地进行“硬化”处理。
在夯实基层后浇筑混凝土面层（厚100mm，C15混凝土）。
2.7施工现场临时给水、排水、排污布置
1、本工程临时用水待建设单位确定后再行布置，并根据现场需要，合理配置水泵，以保证施工正常用水。
2、雨水排放
根据现场地形，施工现场雨水排放采用有组织排放的方式。
排水干流渠道采用明暗结合的排水沟形式，
页脚内容6
现场的地表水、结构完成后屋面雨水以及设备专业管道试验用水，通过管道汇入室外排水明沟，排至市政雨水管网。
排水沟深400mm，宽300mm。
场区道路与结构边线回填土按照0.1%找坡，雨水顺坡度排至施工现场的排水沟内。
在地下结构施工阶段，在基坑上口设置200mm高的挡水台，防止地面雨水流入基坑。
基坑内靠近坡脚设置排水明沟，局部设置集水坑，基坑内雨水通过集水坑汇集后采用潜水泵排至场区内的临时排水沟。
3、污水排放
在大门口设标准车辆冲洗池，供车辆清洗，避免将场内的泥土带出施工现场。
汽车冲洗处设置隔油沉淀池。
结构开始施工以后，在地泵等用水点设置沉淀池。
生产污废水经沉淀池沉淀后就近排入排水沟。
食堂排水设隔油池。
生活污废水排入化粪池，经化粪池处理后就近排至市政污水管网。
化粪池定期清掏。
页脚内容7
（一）拟投入的主要施工机械设备表新建开发区官士墩中学建设项目施工招标工程
页脚内容8
页脚内容10
注：本工程计划开工日期2015年10月1日，计划竣工日期：2016年7月31日。
页脚内容12
（四）
施工总平面布置图
页脚内容13
及仓储。
施工现场布置严格按照国家省市有关规定设置，做到安全文明施工，保持施工现场清洁卫生。
施工现场平面布置主要考虑以下几个方面：
1、生产区、生活区、办公区相对独立的原则。
2、尽可能缩短运距、减少二次搬运、减少占地。
3、有利于减少扰民，保护环境，文明施工。
页脚内容14
（五）临时用地表新建开发区官士墩中学建设项目施工招标工程
页脚内容15
注：1、投标人应逐项填写本表，指出全部临时设施用地面积以及详细用途。
2、若本表不够，可加附页。
