Proe快捷键Creo映射键(工厂实用_史上最全)第三版快捷键列表
Proe快捷键(工厂实用_史上最全)
优点:
1所有常用快捷键都在键盘左侧,方便左手操作,能提高画图效率80%。
2.经过作者长达5年的画图总结,…….大约340个快捷键。
3.方便记忆,大概有以下分类:
F开头,指常用基础特征和编辑特征,如:FF 拉伸,FG旋转,FB边界混合。
D开头,指工程特征,如DC倒圆角,DE 倒角。
G开头,模…..型基准和进入草绘特征,GF创建基准面,GG进入草绘。
S开头,草绘命令:SA直线。
R开头,工程图命令。
A开头,分析命令。
W与V开头,查看与显示隐藏隐含。
$F开头,定向
B与J开头,……辅助其它快捷键。
在快
捷键中镶嵌快捷键,
4.经典快捷键:如V A;DD;.VC;VV:V A:FF;FG;GG,GX
.。

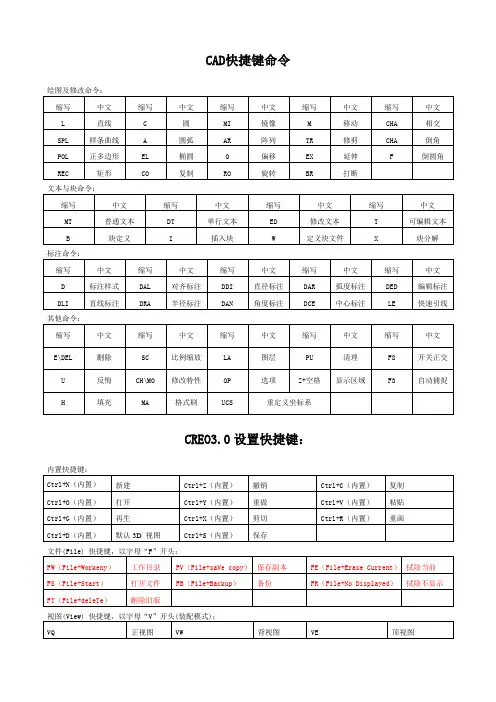

CREO工程软件快捷键设置
新建设立中文名
dwg_export_format
dxf_export_format
DWG/DXF/2004/2007
设置dwg/dxf的输出版本格式,建议值2004
dxf_out_drawing_scale
yes*no
设置dxf输出时是否输出绘图比例,建议yes
dxf_out_scale_views
both
设置保存副本时自动复制与零件或组件相关的工程图
default_dec_places
3
设置所有模型模式中非角度尺寸的缺省小数位数
default_ang_dec_places
2
设置角度尺寸小数位数
sketcher_dec_places
2
设置草绘尺寸小数位数
intf_out_layer
part_layer
open_simplified_rep_by_default
no
缺省是否打开简化表示,建议no
override_store_back
yes
设置是否强制把检索的文件保存到工作目录,建议yes
pro_font_dir
字体目录
pro_library_dir
库目录
raname_drawings_with_object
拭除当前
FS(File+Start)
打开文件
FB(File+Backup)
备份
FR(File+No Displayed)
拭除不显示
FT(File+deleTe)
删除旧版本
视图(View)快捷键,以字母“V”开头(装配模式):
VQ
正视图
VW
proe快捷键
CTRL+O打开文件CTRL+N新建文件CTRL+S保持文件CTRL+P打印文件CTRL+F查找CTRL+D 回到缺省的视图模式。
CTRL+R屏幕刷新CTRL+A窗口激活CTRL+T ,草绘时尺寸加强CTRL+G,草绘时切换结构CTRL+Z后退CTRL+R前进CTRL+ALT+a,草绘时全选shift+右键约束锁定tab 约束切换在装配环境中:CTRL+ALT+中键=旋转零件CTRL+ALT+右键=平移零件CTRL+ALT+左键=旋转和平移零件功能上的特点(通过代码实现,简单介绍部分):1. 兼容PROE2.0/3.0/4.0,因为自己安的是2.0和4.0,公司的是2.0和3.0,所以兼顾考虑,但有某些细微差异。
2. 通过映射键的组合与嵌套,实现一键通用或多用。
如:SE-实体拉伸,直接进入参照选择界面,在选择两平面或选择一平面后在空白处点击左键后,会直接进入草绘界面。
ED-编辑定义,可以用于特征、组件中零件、层、工程图视图和尺寸的编辑;EF-编辑参照平面,能直接进入拉伸、旋转、扫描、筋、填充等特征的参照选择界面;ES-编辑草绘,则能直接进上述特征的草绘状态;ET-编辑轨迹,则能用于扫描的轨迹编辑;RF-在特征出错时,执行重定义,而ED、EF、ES、ET也能直接进入对应编辑状态进行修复。
QE-快速退出,能退出大多编辑状态,不保存;QA(TY)-快速接受,无错时能一路打勾;SA(Y)-单步接受,一步一步地确定;II-镜像,在特征与草绘、工程图均能使用。
3. 通过映射键控制配置选项的开关,实现某些特殊功能。
如:KN-Sketch Refit-NO 关闭草绘自动缩放,解决困扰很多人许久的草绘更改尺寸后自动缩放的问题。
KY恢复默认状态。
S3或S4,能使PROE在新建或修改草绘时不会自动定向,速度快了,像感觉其它3D软件一样。
S1或S2恢复。
4. 实现快速新建一个或多个剖面功能、快速查看功能。
如:XF,查看Front剖面,并定向Front;XCA到XCZ,分别以字母A到Z命名的剖面;XGF,自动进入Front草绘,划线后,建立偏移类型剖面;XS,能快速进入剖面的草绘编辑状态;NXAF,NXBF,分别在组件或零件中以Front面为基准,陈列10个平面并建立对应剖面,完成后可编辑修改;NXAX,NXBX,分别在组件或零件中以一面和一轴为参考,旋转陈列18个平面并建立对应剖面,相当于每10°都有一截面。
PROE_CREO_快捷键
(View)
操作快捷
键,以字
母“V”
开头
AV
解释
备注
AX
VD
默认3D 视图
D=Default
CC
VS
着色视图
“S”表示“Shade”
CD
VH
隐藏线视图
“H”表示“Hidden”
CF
VF
显示/ 隐藏基准面 “F”表示“off”
CX
VR
刷新视图
“R”表示“Repaint”
OP
(2) 建造 (Creat)
基准点开关 基准坐标系开关 拭出当前 绘制中心线 直线 约束 动态修剪 撤销上一步操作
测量 曲面复制 建立层
2:重 新调 整对 象使 其完 全显 示在 屏幕 上
(10)按 Close按钮 关闭对话框
(11)以后 还要录制, 重复一遍上 面的步骤就 OK了,需 要说明的 是:你想要 录制那一个 模式的快捷 键,就需要 在那一个模 式下工作, 比如,你录 制的是草绘 器的快捷 键,就需要 进入草绘器 才能录制快 捷---键 ---;-----------------------------------------------------------------2-、---我使用 的pro/e快 捷键
我的所有快 捷键全部安 排在左手, 全是字母 键,使用时 是全自动 的,我的快 捷键分成三 个部分,全 部是两个字 母,分别是 (说明时使 用大写,录 制时,使用 时快捷键使 用小写)
1、视图 (View)操 作,字母“V “开头(因 为视图的英 文为“View “V)D、缺省3D 视图,D表 示Default, 使用得非常 多
VS S表示 Shading, 着色视图
proe creo3.0设置快捷键讲解学习
p r o e c r e o3.0设置
快捷键
设置快捷键的方法
第一步,选择文件——选项,在弹出的系统选项中选择环境,单击映射键设置,进入快捷键设置界面。
在弹出的对话框中,选择新建,
在“键序列”这一栏中输入按键名称如(sc),在名称这一栏
中输入快捷键名称如(拭除),然后点击录制,开始录制。
选择文件——管理会话——拭除当前,
注意!在弹出的对话框中不要点击“是”,直接选择停止
录制好了之后,选择停止,单击确定,单击保存或保存全
部。
在弹出的保存对话框中选择config.pro这个文件,单击确定。
完成设置。
CREO(PROE)快捷键70个
CREO(PROE)快捷键70个1.BR-重命名pa tr-切减总目录3.do-偏移基准面4.PFC-实体总目录5.II-测量分析6.PA-总目录7.TC-中曲线拔模8.UI-曲面圆角9.BE-删除进程数据10.CE-切减拉伸11.DX-基准轴总目录12.FP-阵列13.IM-特征分析14.TF-偏移15.UA-高级曲面16.QU-退出part17.CR-切减旋转18.DT-两面建轴19.DZ-删除20.RO-倒圆角目录21.TP-曲面片22.UJ-边界曲面23.VV-视图24.CS-切减扫描25.DE-曲线总目录26.FD-删除阵列27.RA-高级倒圆角28.UM-曲面合并29.CU-切减面组30.DK-草绘曲线31.FR-恢复32.RL-模型关系33.UU-曲面总目录34.UT-曲面修剪35.EN-环境总目录36.CA-切减高级总目录37.DN-投影曲线38.FV-重定义39.PO-实体总目录40.UE-拉伸曲面41.UX-曲面延拓42.ED-隐藏面43.CG-倒角45.FN-插入模式46.PE-拉伸47.SH-抽壳48.UR-旋转曲面-曲面拔模50.EP-隐藏点51.CO-复制总目录52.DH-曲线+面53.FM-镜像几何54.PR-旋转55.TW-扭曲总目录-扫描曲面57.XZ-截面总目录58.EA-隐藏轴59.DY-坐标系总目录60.PW-扫描61.TD-中平面拔模62.UO-曲面偏移63.ZZ-设置总目录64.EC-隐藏坐标系65.DA-基准面总目录67.PU-面组68.TR-替换69.UC-曲面复制70.ZN-设置名称。
自设proe(creo)快捷键
自设pro/E(CREO)快捷键梁达科*****************2016-4-29 config.promapkey xo @MAPKEY_LABEL倒角;~ Command `ProCmdChamferEdge`;mapkey xx @MAPKEY_LABEL拉伸实体;~ Command `ProCmdFtExtrude` ;\mapkey(continued) ~ Activate `main_dlg_cur` `chkbn.extrev_1_placement.0`1 ;\mapkey(continued) ~ Trigger `extrev_1_placement.0.0` `PH.section_select_list` `0`;\mapkey(continued) ~ Trigger `extrev_1_placement.0.0` `PH.section_select_list` ``;\mapkey(continued) ~ Activate `extrev_1_placement.0.0` `PH.Sketch`;\mapkey(continued) ~ Trigger `Odui_Dlg_01` `t1.PlnMru`2 `` ``;\mapkey(continued) ~ Trigger `Odui_Dlg_01` `t1.PlnMru`2 `` ``;\mapkey(continued) ~ Trigger `Odui_Dlg_01` `t1.PlnMru`2 `` ``;mapkey rr @MAPKEY_LABEL旋转实体;~ Command `ProCmdFtRevolve` ;\mapkey(continued) ~ Activate `main_dlg_cur` `chkbn.revolve_1_placement.0`1 ;\ mapkey(continued) ~ Activate `revolve_1_placement.0.0` `PH.Sketch`;mapkey ss @MAPKEY_LABEL可变截面扫描;~ Command `ProCmdFtLoft` ;\ mapkey(continued) ~ Select `main_dlg_cur` `maindashInst0.SldSrf`1 `sld`;\ mapkey(continued) ~ Enter `main_dlg_cur` `dashInst0.Quit`;\mapkey(continued) ~ Exit `main_dlg_cur` `dashInst0.Quit`;mapkey uj @MAPKEY_LABEL边界混合曲面;~ Command `ProCmdFtBndBlend`; mapkey ff @MAPKEY_LABEL倒圆角0.5;~ Command `ProCmdRound` ;\mapkey(continued) ~ Input `main_dlg_cur` `maindashInst0.cir_rad_list` `0.5`;\ mapkey(continued) ~ Update `main_dlg_cur` `maindashInst0.cir_rad_list` `0.5`;\ mapkey(continued) ~ Activate `main_dlg_cur` `maindashInst0.cir_rad_list`;\ mapkey(continued) ~ FocusOut `main_dlg_cur` `maindashInst0.cir_rad_list`; mapkey cg @MAPKEY_LABEL边倒角1;~ Command `ProCmdChamferEdge` ;\ mapkey(continued) ~ Open `main_dlg_cur` `maindashInst0.Dvalue_list`;\mapkey(continued) ~ Close `main_dlg_cur` `maindashInst0.Dvalue_list`;\mapkey(continued) ~ Input `main_dlg_cur` `maindashInst0.Dvalue_list` `1`;\ mapkey(continued) ~ Update `main_dlg_cur` `maindashInst0.Dvalue_list` `1`;\ mapkey(continued) ~ Activate `main_dlg_cur` `maindashInst0.Dvalue_list`;\ mapkey(continued) ~ FocusOut `main_dlg_cur` `maindashInst0.Dvalue_list`; mapkey uk @MAPKEY_LABEL拔模;~ Command `ProCmdDraft`;mapkey sh @MAPKEY_LABEL抽壳;~ Command `ProCmdShell` ;\mapkey(continued) ~ Input `main_dlg_cur` `maindashInst0.OverallThickness` `0`;\ mapkey(continued) ~ Input `main_dlg_cur` `maindashInst0.OverallThickness` `0.`;\ mapkey(continued) ~ Input `main_dlg_cur` `maindashInst0.OverallThickness` `0.5`;\ mapkey(continued) ~ Update `main_dlg_cur` `maindashInst0.OverallThickness` `0.5`;\ mapkey(continued) ~ Activate `main_dlg_cur` `maindashInst0.OverallThickness`;\ mapkey(continued) ~ FocusOut `main_dlg_cur` `maindashInst0.OverallThickness`; mapkey hh @MAPKEY_LABEL孔;~ Command `ProCmdHole`;mapkey dk @MAPKEY_LABEL草绘;~ Command `ProCmdDatumSketCurve` ;\ mapkey(continued) ~ Trigger `Odui_Dlg_00` `t1.PlnMru`2 `` ``;\mapkey(continued) ~ Trigger `Odui_Dlg_00` `t1.PlnMru`2 `` ``;\mapkey(continued) ~ Trigger `Odui_Dlg_00` `t1.PlnMru`2 `` ``;mapkey da @MAPKEY_LABEL基准平面;~ Command `ProCmdDatumPlane` ;\ mapkey(continued) ~ Trigger `Odui_Dlg_00` `t1.constrs_table`2 `` ``;\mapkey(continued) ~ Trigger `Odui_Dlg_00` `t1.constrs_table`2 `` ``;mapkey dx @MAPKEY_LABEL基准轴;~ Command `ProCmdDatumAxis` ;\mapkey(continued) ~ Trigger `Odui_Dlg_00` `t1.constrs_table`2 `` ``;\mapkey(continued) ~ Trigger `Odui_Dlg_00` `t1.constrs_table`2 `` ``;mapkey dg @MAPKEY_LABEL基准点;~ Command `ProCmdDatumPointGeneral` ;\ mapkey(continued) ~ Trigger `Odui_Dlg_00` `t1.RefsTable`2 `` ``;mapkey re @MAPKEY_LABEL加强筋;\mapkey(continued) ~ Activate `main_dlg_cur` `tb_FtRibs` `ProCmdProfRib.tb_FtR`;\mapkey(continued) ~ Command `ProCmdProfRib` ;~ Activate `main_dlg_cur``chkbn.rib_refs.0`1 ;\mapkey(continued) ~ Activate `rib_refs.0.0` `PH.Sketch`;mapkey mi @MAPKEY_LABEL镜像特征;~ Command `ProCmdFtMirror`;mapkey ue @MAPKEY_LABEL拉伸曲面;~ Command `ProCmdFtExtrude` ;\mapkey(continued) ~ Select `main_dlg_cur` `maindashInst0.solid_surf_rg`1 `Surface`;\ mapkey(continued) ~ Activate `main_dlg_cur` `chkbn.extrev_1_placement.0`1 ;\mapkey(continued) ~ Activate `extrev_1_placement.0.0` `PH.Sketch`;mapkey um @MAPKEY_LABEL曲面合并;~ Command `ProCmdFtMerge`;mapkey rf @MAPKEY_LABEL草绘参照;\mapkey(continued) ~ Timer `UI Desktop` `UI Desktop` `popupMenuRMBTimerCB`;\mapkey(continued) ~ Command `ProCmdSketReferences`;mapkey ut @MAPKEY_LABEL曲面修剪;~ Command `ProCmdFtTrim`;mapkey ex @MAPKEY_LABEL曲面延伸;~ Command `ProCmdFtExtend`;mapkey uo @MAPKEY_LABEL曲面偏移;~ Command `ProCmdFtOffset`;mapkey su @MAPKEY_LABEL扫描伸出项;~ Command `ProCmdProtSwpSld`;mapkey sc @MAPKEY_LABEL扫描切口;~ Command `ProCmdCutSwpSld`;mapkey bl @MAPKEY_LABEL混合伸出项;~ Command `ProCmdProtBlendSld`;mapkey vv @MAPKEY_LABEL对正视图;~ Command `ProCmdViewSketchView`;mapkey nn @MAPKEY_LABEL基准面显示;~ Command `ProCmdEnvDtmDisp` 0;mapkey rc @MAPKEY_LABEL矩形;~ Command `ProCmdSketRectangle` 1;mapkey tr @MAPKEY_LABEL快速修剪;~ Command `ProCmdEditDelSeg` 1;mapkey ll @MAPKEY_LABEL直线;~ Command `ProCmdSketLine` 1;mapkey cc @MAPKEY_LABEL圆;~ Command `ProCmdSketCenterPoint` 1;mapkey dd @MAPKEY_LABEL标注;~ Command `ProCmdSketDimension` 1;mapkey sd @MAPKEY_LABEL样条;~ Command `ProCmdSketSpline` 1;mapkey fd @MAPKEY_LABEL草图倒圆角;~ Command `ProCmdSketCircular` 1;mapkey gg @MAPKEY_LABEL相等约束;~ Command `ProCmdSketEqualConstr`;mapkey ee @MAPKEY_LABEL删除;;\mapkey(continued) ~ Timer `UI Desktop` `UI Desktop` `popupMenuRMBTimerCB`;\mapkey(continued) ~ Command `ProCmdEditDeleteSket`;mapkey tt @MAPKEY_LABEL相切;\mapkey(continued) ~ Activate `main_dlg_cur` `tbSketConstr` `ProCmdSketTangentConstr.tbSket`;\ mapkey(continued) ~ Command `ProCmdSketTangentConstr`;mapkey aa @MAPKEY_LABEL圆弧;~ Command `ProCmdSket3Point` 1;mapkey we @MAPKEY_LABEL使用现有线;~ Command `ProCmdSketProject` 1;mapkey q @MAPKEY_LABEL退出草绘;~ Command `ProCmdSketDone` ;\mapkey(continued) ~ Activate `UI Message Dialog` `yes`;mapkey er @MAPKEY_LABEL编辑定义;\mapkey(continued) ~ RButtonArm `main_dlg_cur` `PHTLeft.AssyTree` `node2`;\mapkey(continued) ~ PopupOver `main_dlg_cur` `ActionMenu`1 `PHTLeft.AssyTree`;\ mapkey(continued) ~ Open `main_dlg_cur` `ActionMenu`;~ Close `main_dlg_cur` `ActionMenu`;\ mapkey(continued) ~ Activate `main_dlg_cur` `Redefine`;mapkey 1 @MAPKEY_LABEL前;~ Command `ProCmdViewNamePick` 1 ;\mapkey(continued) ~ Select `nameviewlist` `nv_list`1 `FRONT`;mapkey 2 @MAPKEY_LABEL后;~ Command `ProCmdViewNamePick` 1 ;\mapkey(continued) ~ Select `nameviewlist` `nv_list`1 `BACK`;mapkey 3 @MAPKEY_LABEL左;~ Command `ProCmdViewNamePick` 1 ;\mapkey(continued) ~ Select `nameviewlist` `nv_list`1 `LEFT`;mapkey 4 @MAPKEY_LABEL右;~ Command `ProCmdViewNamePick` 1 ;\mapkey(continued) ~ Select `nameviewlist` `nv_list`1 `RIGHT`;mapkey 5 @MAPKEY_LABEL上;~ Command `ProCmdViewNamePick` 1 ;\mapkey(continued) ~ Select `nameviewlist` `nv_list`1 `TOP`;mapkey 6 @MAPKEY_LABEL下;~ Command `ProCmdViewNamePick` 1 ;\mapkey(continued) ~ Select `nameviewlist` `nv_list`1 `BOTTOM`;mapkey ar @MAPKEY_LABEL阵列特征;~ Command `ProCmdFtPattern`;mapkey cv @MAPKEY_LABEL中心线;\mapkey(continued) ~ Activate `main_dlg_cur` `tbLines` `ProCmdSketCenterline.tbLine`;\ mapkey(continued) ~ Command `ProCmdSketCenterline` 1;mapkey cb @MAPKEY_LABEL旋转中心线;\mapkey(continued) ~ Activate `main_dlg_cur` `tbLines` `ProCmdSketGeomCenterline.tbLine`;\ mapkey(continued) ~ Command `ProCmdSketGeomCenterline` 1;mapkey rt @MAPKEY_LABEL关闭;~ Select `main_dlg_cur` `MenuBar1`1 `Windows`;\ mapkey(continued) ~ Close `main_dlg_cur` `MenuBar1`;\mapkey(continued) ~ Activate `main_dlg_cur` `Windows.psh_win_close`;pro_mf_cl_dir E:\proefile\CNsketcher_lock_modified_dims yessketcher_dimension_autolock nomapkey wq @MAPKEY_LABEL删除旧版本;~ Close `main_dlg_cur` `appl_casc`;\mapkey(continued) ~ Command `ProCmdFilePurge` ;;mapkey yy @MAPKEY_LABEL重合;~ Command `ProCmdSketAlignConstr`;spin_with_part_entities noreal_time_rendering_display transparent_floordisplay_plane_tags yesdisplay_axis_tags yesdisplay_point_tags yesshade_quality 10mapkey ds @MAPKEY_LABEL测量;~ Command `ProCmdNmdTool` 1;intf3d_parasolid_export_schema sch_10004intf2d_iges_out_hatch yessketcher_starts_in_2d yessketcher_set_grid_method dynamicmapkey 7 @MAPKEY_LABEL线框;~ Command `ProCmdEnvMdlDisp` `Wireframe`; mapkey 0 @MAPKEY_LABEL着色;~ Command `ProCmdEnvMdlDisp` `Shading`;mapkey 9 @MAPKEY_LABEL带边着色;~ Command `ProCmdEnvShadedEdges` 1;mapkey 8 @MAPKEY_LABEL消隐;~ Command `ProCmdEnvNoHidden` 1;mapkey bb @MAPKEY_LABEL隐藏;\mapkey(continued) ~ RButtonArm `main_dlg_cur` `PHTLeft.AssyTree` `node10`;\mapkey(continued) ~ PopupOver `main_dlg_cur` `ActionMenu` 1 `PHTLeft.AssyTree`;\mapkey(continued) ~ Open `main_dlg_cur` `ActionMenu`;~ Close `main_dlg_cur` `ActionMenu`;\ mapkey(continued) ~ Activate `main_dlg_cur` `HideFeat_PushBtn`;mapkey df @MAPKEY_LABEL草绘;\mapkey(continued) ~ Trail `UI Desktop` `UI Desktop` `PREVIEW_POPUP_TIMER` \mapkey(continued) `main_dlg_w1:PHTLeft.AssyTree:<NULL>`;\mapkey(continued) ~ Timer `UI Desktop` `UI Desktop` `popupMenuRMBTimerCB`;\mapkey(continued) ~ Close `rmb_popup` `PopupMenu`;~ Command `ProCmdDatumSketCurve`; edge_display_quality normaldrawing_setup_file E:\CREO_WORK\zhitu.dtltol_mode nominalpro_font_dir C:\Windows\Fonts\simfang.ttfmapkey fj @MAPKEY_LABEL视图分解;~ Command `ProCmdExplodeToggle` 1;mapkey bh @MAPKEY_LABEL闭合视图;~ Command `ProCmdExplodeToggle` 0;system_colors_file E:\CREO_WORK\syscol.scldatum_point_display yesmapkey zx @MAPKEY_LABEL激活;\mapkey(continued) ~ RButtonArm `main_dlg_cur` `PHTLeft.AssyTree` `node11`;\mapkey(continued) ~ PopupOver `main_dlg_cur` `ActionMenu` 1 `PHTLeft.AssyTree`;\mapkey(continued) ~ Open `main_dlg_cur` `ActionMenu`;~ Close `main_dlg_cur` `ActionMenu`;\ mapkey(continued) ~ Activate `main_dlg_cur` `MakeActive`;mapkey dc @MAPKEY_LABEL打开;\mapkey(continued) ~ RButtonArm `main_dlg_cur` `PHTLeft.AssyTree` `node4`;\mapkey(continued) ~ PopupOver `main_dlg_cur` `ActionMenu` 1 `PHTLeft.AssyTree`;\mapkey(continued) ~ Open `main_dlg_cur` `ActionMenu`;~ Close `main_dlg_cur` `ActionMenu`;\ mapkey(continued) ~ Activate `main_dlg_cur` `OpenModel`;mapkey xj @MAPKEY_LABEL新建;~ Command `ProCmdModelNew` ;\mapkey(continued) ~ Activate `new` `chk_use_default_template` 0;@MANUAL_PAUSE输入名称;\mapkey(continued) ~ Activate `new` `OK`;\mapkey(continued) ~ Select `new_file_opts` `lst_template_names` 1 `mmns_part_solid`;\ mapkey(continued) ~ Activate `new_file_opts` `psh_ok`;mapkey ys @MAPKEY_LABEL映射键;~ Select `main_dlg_cur` `appl_casc`;\mapkey(continued) ~ Close `main_dlg_cur` `appl_casc`;~ Command`ProCmdRibbonOptionsDlg` ;\mapkey(continued) ~ Select `ribbon_options_dialog` `PageSwitcherPageList` 1 `env_layouts`;\ mapkey(continued) ~ Activate `ribbon_options_dialog` `env_layouts.Env_MapkeySet_Btn`; mapkey bj @MAPKEY_LABEL编辑;\mapkey(continued) ~ RButtonArm `main_dlg_cur` `PHTLeft.AssyTree` `node7`;\mapkey(continued) ~ PopupOver `main_dlg_cur` `ActionMenu` 1 `PHTLeft.AssyTree`;\mapkey(continued) ~ Open `main_dlg_cur` `ActionMenu`;~ Close `main_dlg_cur` `ActionMenu`;\ mapkey(continued) ~ Activate `main_dlg_cur` `L05Edit`;mapkey ty @MAPKEY_LABEL隐藏基准;\mapkey(continued) ~ Activate `main_dlg_cur` \mapkey(continued)`igToolbar_AncestorIGT_IGT_GRP_inh396938342.proe_win|.mcs29658718_mp|select_\ mapkey(continued) all_check` 0;mapkey rw @MAPKEY_LABEL轨迹筋;~ Command `ProCmdPlrib` ;@PAUSE_FOR_SCREEN_PICK;。
ProE常用快捷键大全
Pro/E常用快捷键大全
Pro/E是3D产品设计的行业标准,软件功能强大,它融合了零件设计、钣金设计、装配、模具开发加工等功能于一体,Pro/E软件本身没有较多系统默认的快捷键,,但是为了我们学习与操作过程中的便利,我们可以自己的需求制作自己的快捷键,下面是一些系统通用快捷键总结和其他快捷键制作方法。
通用快捷键:
1、文件类相关快捷键
打开文件【Ctrl】+【O】
新建文件【Ctrl】+【N】
保存文件【Ctrl】+【S】
打印文件【Ctrl】+【P】
2、操作类相关快捷键
草绘时全选【Ctrl】+【Alt】+【A】
后退【Ctrl】+【Z】
前进【Ctrl】+【R】
草绘时尺寸加强【Ctrl】+【T】
草绘时切换结构【Ctrl】+【G】
约束锁定【Shift】+【右键】
约束切换【Tab】
3、其他相关快捷键
删除特征【Delete】
查找【Ctrl】+【F】
回到缺省的视图模式【Ctrl】+【D】
屏幕刷新【Ctrl】+【R】
窗口激活【Ctrl】+【A】
其他快捷键制作方法:
工具→映射键→新建→录制
以上就是对于Pro/E快捷键的总结,大家可以根据自己的需求,对快捷键进行制作,方便学习Pre/E软件。
ProE全快捷键
Pro/Engineer 快捷键本快捷以野火WF4.0为蓝本创键,有任何的意见或建议可与本人联系QQ75582676手机158********弘扬民族文化,振兴中华工业!衷心祝愿中国工业的发展保存副本Save a Copy SA定向保存视图Savde View SV颜色和外观Setup Color SC拭除不显示Erase Not Display DFSystem-Fill层Layer CV打开Open Fill AA新建文件New Fill AZ选工作目录Creat Work Directory AW关闭视窗Close Window AS备份Back UP UU运行CMD Purge PU保存中性(temp)Save a Copy AF重命名nwe name rn草绘下_delet DE直线Sketcher Line KL(XF)中心线Sketcher Centerline CE长方形Sketche Rectangle KU圆Sketche Circle KO同心圆 Circle KK同心弧Sketche Arc KI Sketcher样条曲线Sketcher Spline SD 草绘椭圆弧KY用边Sketcher Use Edge I7-I9偏边Sketcher offset Edge O7-O9(删除段)Sketcher Trim Entities FE裁剪(顶角)Sketcher Intersect FR裁剪(点分隔)Sketcher Divide FT草绘静像MJ取代Sketcher Replace qd草绘下_导R角Rt草绘标注Sketcher Dimension DA整体修改尺寸值(非再生型)Sketcher Dimension DQ精创模具培训学校约束Sketcher Constraints TT(T1-9)草绘完成Sketcher Continue WF重新设置参照Sketcher References CD草绘返回正视Sketcher Plane DS显示(不显示)标注XB草绘设置CS创键文本new TX草绘-打开调色板TS退出当前草绘NG添加普通视图Drawing Add View VA局部放大图VD2D工程图工程图标注WW Drawing添加剖面VX插入投影视图VT视图选项(内存)VO视图着色V1视图不带实线V2视图显示带实线V32D全屏显示VQ2D构造线VG 将默认视角改为first fi创建点Create Datum Point NP Datum 创建3平面NO Create创建基准面Create Datum Plane NH创建轴Create Datum Axis NZ创建草绘点NC显示坐标XU全部基准关闭XQ基准面显示 Datum Plane Display Switch XH全部基准显示All Datum Display Switch XA点基准显示Datum Point Display Switch XD Datum 基准轴显示Datum Axis Display Switch XZ 显示基准平面转动不隐藏xj DISPLAY消隐线No Hidden qq着色显示Shading q1隐藏线Hidden Line q2线框显示Wireframe q3精创模具培训学校模型只显示曲面(建模)XS取消模型只显示曲面XWPROE原始背景F1PROE黑白背景F2PROE缺省背景F3PROE界面最大化F4PROE更改为5.0的背景F12back F5bottom F6 VIEW front F7left F8right F9top F10零件特征DELET DELET EE4.0修改 (继承2001i)Modify MOModify编辑定义Redefne FW+EF重生Regenerate RE恢复特征Resume Feature ER插入模式Insert Mode IM特征命名Set Name Of Feature ZA设置/材料…OP展平曲面FQ快速修复-从定义qf拉伸切剪Cut Extrude E1旋转切剪Cut Revolve E2 Solid CUT扫描减材料(缺口)Cut Sweep E3案例1拉伸实体 Blend1案例3旋转实体 Blend2案例4扫描实体 Blend3案例5混合实体 Blend4案例6扫描混合实体 Blend5案例6螺旋扫描实体 Blend6拉伸曲面surfs r1精创模具培训学校旋转曲面surfs r2扫描曲面surfs r3混合曲面surfs r4螺旋扫描曲面surfs r6使用曲面裁剪qs使用曲线裁剪qc拉伸反向zx双向拉伸zb经过点曲线JG创建映射sm打开保存分析 Analys II 单个零件线框显示sf转着色显示fs全部显示HU 单个零件带隐线框显示sg 组件激活单个零件SQ测量曲线长度Measure Curve Length DD测量距离Measure Distance D1测量直径Measure Diameter D2测量角度Measure Angle D3-D6 Analysis模型厚度分析Model Analy Thickness DH 组件曲面拔模检测Surf Analy Draft Check DB全局干涉分析Global Interference Analy DG测量半径DR曲面边界混合Boundary Surface FB造型工具FY填充Flat Surface BH变截面扫FV草绘曲线Create Datum Curve DC 偏移面(偏距)Offset Surface FA自由式曲面Surface Free From FZ数据来自文件CF拔模Surface Draft FD镜像面Transform Surface MI延伸面Extend Surface EX合并面Merge Surface MM精创模具培训学校外部复制几何Copy Surface From Other CG(视图管理器)X-Section VV曲面裁剪Trim Surface TR选择性粘贴CR特征求交JJ实体化CUT Cut Use Quilt CQ发布几何CB倒圆角Round RR壳shell SH斜面(C角)Chamfer FF孔Hole HO插入独立几何CY投影TY模型树全部显示AQ模型树全部关闭ZQ特征阵列AR特征加厚JH特征移除YT特征操作TC`ctrl+RMdesign操作模型树ZZ 简化表示2001主表示VR显示造型-样式Assy Component Dispy VS装配Assembly Component AC打开零件Open Component GG元件放置重定义Component Redefne ED隐藏Hide Objer HH取消全部隐藏ALLHIDE HUssembly取消单个隐藏Uhide All Objer H6装配显示分解Explode State VE取消分解Ueo Explode VU分解编辑XE 此Proe快捷一般隔段时间会针对更新,更多精彩,请关注QQ:75582676博客注:其他不常用的可用图标代以9**开头精创模具培训学校。
proe常用命令及快捷键设置
方式比较多,1.直接利用组立里面的MERGE把零件直接合并成一个整体,缺点是步骤比较多;2.在转出IGS文件的时候,请仔细检查输出的设置项目,其中就有转成单一零件的选项.见图片1的最下面项目,这里就可以指定是一级还是多级等等.具体说明见软件自带的说明文件:用于将组件输出为IGES 的文件结构可以根据接受系统的需要来剪裁零件的IGES 文件。
例如,不必向只能处理曲线几何的系统提供曲面信息。
将组件输出到IGES 时,可以指定输出文件的结构和内容。
组件“输出IGES”(Export IGES) 对话框的“文件结构”(File Structure) 列表中有下列选项:平整(Flat) - 将组件的所有几何输出到一个IGES 文件,就如一个零件一样。
检索到另一个系统时,该组件就担当一个零件的角色。
应将每一个零件分别放到一个层上,以便在接受系统中能加以区别。
一级(One Level) - 输出一个组件的IGES 文件,外部参照指向元件的IGES 文件。
该文件只包含顶级几何(如组件特征)。
所有级(All Levels) - 输出一个组件文件,外部参照指向所有元件以及所有元件的IGES 文件。
用它可创建带有各自的几何和外部参照的元件零件和子组件。
该选项支持所有层次。
所有零件(All Parts) - 将一个组件作为多个文件输出到IGES,这些文件中包含所有元件和组件特征的几何信息。
这些零件使用相同的参照坐标系,使接受系统中的重新装配更加容易。
具体说来,系统创建以下IGES 文件:名称为<modelname>_asm.igs 的组件IGES 文件,其中<modelname> 是包含任意组件特征几何的组件名。
名称为<modelname>_cpy_#.igs 的每个子组件(如果有的话)的子组件IGES 文件,其中<modelname> 是子组件名称,# 用来识别在包含任意组件特征几何的组件中,同一子组件的出现情况。
Creo2.0Creo3.0快捷键映射键(工厂实用史上最全)
Proe5.0快捷键(工厂实用_史上最全) 第3次修改2015/04/19 作者:秋璞
优点:
1所有常用快捷键都在键盘左侧,方便左手操作,能提高画图效率80%。
2.经过作者长达5-10年的画图总结,大约340个快捷键。
3.方便记忆,大概有以下分类:
F开头,指常用基础特征和编辑特征,如:FF 拉伸,FG旋转,FB边界混合。
D开头,指工程特征,如DC倒圆角,DE 倒角。
G开头,模型基准和进入草绘特征,GF创建基准面,GG进入草绘。
S开头,草绘命令:SA直线。
R开头,工程图命令。
A开头,分析命令。
W与V开头,查看与显示隐藏隐含。
$F开头,定向
B与J开头,辅助其它快捷键。
4.一键多功能:如AA
5.经典快捷键:如V A12345678;DD12345678;QQ81690326:VC12345678;VV12345678:V A12345678:FF12345678;FG12345678;GG12345678,GX12345678,
6.使用示例:FF>>DS FG>>DS。
PORE综合快捷键大全
PORE的一些快捷键proe默认的快捷键ctrl+g:再生(超级常用)ctrl+s:保存(超级常用)alt+i,d,d,m:插入merge特征(超级常用)alt+e,u,(enter),a:恢复特征(很常用)alt+i,d,(enter),i:插入界面(很常用)alt+i,d,d,m:插入merge特征(超级常用)alt+f,e,d:从内存中删除不显示的文档(常用)alt+t,r:关系(常用)alt+t,p:参数(常用)alt+t,o:config.pro(不常用)alt+e,t:设置(不常用)br-重命名patrcc-切减总目录do-偏移基准面fc-实体总目录ii -测量分析pa -加胶总目录tc -中曲线拔模ui -曲面圆角be-删除进程数据ce-切减拉伸dx-基准轴总目录fp-阵列im -特征分析tf -偏移ua -高级曲面qu-退出partcr-切减旋转dt-两面建轴dz-删除ro -倒圆角目录tp -曲面片uj -边界曲面vv-视图cs-切减扫描de-曲线总目录fd-删除阵列ll -图层总目录ra -高级倒圆角um -曲面合并cu-切减面组dk-草绘曲线fr-恢复rl -模型关系uu -曲面总目录ut -曲面修剪en-环境总目录ca-切减高级总目录dn-投影曲线fv-重定义po -实体总目录ue -拉伸曲面ux -曲面延拓ed -隐藏面cg-倒角dg-基准点总目录fn-插入模式pe -拉伸加胶sh -抽壳ur -旋转曲面uk -曲面拔模ep-隐藏点co-复制总目录dh-曲线+面fm-镜像几何pr -旋转加胶tw -扭曲总目录us -扫描曲面xz -截面总目录ea-隐藏轴dy-坐标系总目录pw -扫描加胶td -中平面拔模uo -曲面偏移zz -设置总目录ec-隐藏坐标系da-基准面总目录hh -孔总目录pu -面组加胶tr -替换uc -曲面复制zn -设置名称映射键可以自己设定{功能}-{映射键。
最实用的proe快捷
Proe默认的快捷键(转)CTRL+O打开文件CTRL+N新建文件CTRL+S保持文件CTRL+P打印文件delete 删除特征CTRL+F查找CTRL+D 回到缺省的视图模式。
CTRL+R屏幕刷新CTRL+A窗口激活CTRL+T ,草绘时尺寸加强CTRL+G,草绘时切换结构CTRL+Z后退CTRL+R前进CTRL+ALT+a,草绘时全选shift+右键约束锁定tan 约束切换在装配过程中对于还有自由度的零件,CTRL+ALT+中键=旋转零件CTRL+ALT+右键=平移零件CTRL+ALT+左键=查看缩放最佳答案我以前在一个论坛发表过这个教案,在这里单独跟你简单的说说吧目前介绍快捷键的我看不怎么多,许多人以为PROE里面自带了快捷键,那是错的,其实PROE有个比较人性化的地方就在快捷键的设置上,你可以根据自己的习惯来随意更改你的快捷键,下面教你怎么利用.点工具---映射键----新建-----键序列(就是你要设置的快捷键)---名称(就是你要对快捷键做的说明比如拉伸或者旋转,输入汉字是可以的)--说明(可以不填)----点下面的录制---做你要让快捷键代替的操作过程,比如你想用A键来代替拉伸,你就点录制后操作你正常的拉伸过程,等达到你需要的位置的时候点停止,A键就能代替了,最后保存.有的人说保存后再启动就没法进快捷键了,其实可以的,你点工具----选项-------打开你设置的快捷键就可以了最后说一下注意的事项,你设置的快捷键有的是字母组合,这就要注意了比如你设置了一个组合是GH那你就不能再单独设置G键为快捷键了下面是我根据个人习惯设置的,考虑到键盘操作和便于记忆(用的是操作命令的拼音字母)供大家参考:零件---------1组件---------2绘图---------3新建层-------c草绘---------ch编辑定义-----e边界混合------gb倒角----------gd倒圆角-------gy筋------------gj可变剖面扫描--gk拉伸----------gs旋转----------gx镜向-----------j孔------------k退出----------q特征操作--------t完成------------w移动旋转--------x隐藏-----------yg键是因为在键盘的中央可以很方便的跟其他键组合本人欲从事pro/engineer设计工作~~~怎样看proe快捷键2007年03月10日星期六 13:18本人欲从事pro/engineer设计工作。
CREO工程软件快捷键设置
D:\peizhi\note
设置注释文件路径
model_note_display
no
设置注释不显示
tangent_edge_display
no
设置相切边不显示
mass_property_calculate
automatic
设置质量自动计算
pro_plot_config_dir
EE(Edit+dElete)
删除
草绘(Sketch)快捷键,以字母“S”开头:
Ctrl+G(内置)
切换构造
SC(Sketch+Center)
构造中心线
SE(Sketch+View)
草绘视图
SR(Sketch+Refer)
草绘参照
ST(Sketch+Set)
草绘设置
分析(Analyse)快捷键,以字母“A”开头:
both
绘图跟随对象改名,建议both
save_objects_in_current
yes
保存把对象保存在当前目录,建议yes
search_path
搜索路径
save_path_file
搜索路径文件
start_model_dir
起始(模板)模型路径
rename_drawings_with_object
AD(Analyse+distance)
测量距离
AC(Analyse+Circle)
测量半径(直径)
AA(Analyse+Angle)
测量角度
CREO3.0系统设置
1、将背景颜色调整为proe4.0/5.0颜色:执行“文件”—“选项”—“配置管理器”—“查找”—“system_colors_file”
ProE+最常用的快捷键及其使用心得
ProE+最常用的快捷键及其使用心得Pro/E 最常用的快捷键及其使用心得Proe 默认的快捷键和个人使用心得.Proe 默认的快捷键CTRL+O打开文件CTRL+N新建文件CTRL+S保持文件CTRL+P打印文件delete 删除特征CTRL+F查找CTRL+D 回到缺省的视图模式。
CTRL+R屏幕刷新CTRL+A窗口激活CTRL+T ,草绘时尺寸加强CTRL+G,草绘时切换结构CTRL+Z后退CTRL+R前进CTRL+ALT+a,草绘时全选shift+右键约束锁定tab 约束切换在装配过程中对于还有自由度的零件,CTRL+ALT+中键=旋转零件CTRL+ALT+右键=平移零件CTRL+ALT+左键=旋转和平移零件还有一个很好用的快捷方法:ALT+菜单后面的字母.例如ALT+E:打开编辑菜单,这个最好用.上面的快捷键我只在野火中用过,2001的我没试过.其实最快的方法是定义映射键,我现在一直在用,论坛上已经有这方面的东东了我就不重复了AV 另存为AX 关闭窗口,清空内存CC 建立曲线CD 建立绘图平面CF 进行扭曲CX 建立边界曲面OP 建立点CV 建立实体CR 倒圆角CH 建立孔CS 建立曲面CT 剪切材料FD 删除FM 修改FR 重定义GS 重命名VB 后视图VD 默认视图VF 前视图VG 右视图VL 左视图VR 俯视图VT 顶视图SA 造型NN 测量ST 曲面复制SG 建立层……………………………………………………………………………………………………………………….Premiere常用实用快捷键一览Timeline 时间线上的操作快捷键ctrl+a :全选ctrl+c :拷贝ctrl+v :粘贴ctrl+shift+v:将拷贝的剪辑适合粘贴到其它剪辑中ctrl+alt+v:将拷贝的剪辑中的某一属性粘贴到其它剪辑中+ - :时间单位缩放\ :全部素材显示。
v :移动剪辑工具c :剪切、多层剪切n :剪切掉出入点{、}工具z :时间单位放大镜工具按alt缩小h :平移观看时间线。
proe常用快捷键和技巧
proe常用快捷键和技巧proe常用快捷键和技巧1.【CTRL+O】打开文件介绍:如果想要在Pro/ENGINEER 野火版中打开一个文件,可以使用【CTRL+O】组合键。
实现步骤:1、处在Pro/ENGINEER 野火版界面中。
2、按下键盘上的【CTRL+O】组合键。
3、随即打开【文件打开】对话框。
4、在【新建】对话框中如果撤选【使用缺省模板】复选框,单击【确定】按钮后系统会弹出【新文件选项】对话框。
3.【CTRL+S】保存文件介绍:如果想要在Pro/ENGINEER 野火版 3.0中保存一个文件,可以使用【CTRL+S】组合键。
实现步骤:①、处在Pro/ENGINEER 野火版界面中。
②、按下键盘上的【CTRL+S】组合键。
③、随即打开【保存对象】对话框。
4.【CTRL+P】打印文件5.【delete】删除特征介绍:如果想要在Pro/ENGINEER 野火版中删除特征,可以使用【delete】键。
实现步骤:①在Pro/ENGINEER 野火版界面中选择一个特征。
②按下键盘上的【delete】键。
③随即将删除特征。
6.【CTRL+F】查找7.【CTRL+D】回到缺省的视图模式8.【CTRL+R】屏幕刷新9.【CTRL+A】窗口激活10.【CTRL+T 】草绘时尺寸加强11.【CTRL+G】草绘时切换结构12.【CTRL+Z】后退13.【CTRL+R】前进14.【CTRL+ALT+a】草绘时全选15.【shift+右键】约束锁定16.【Tab】约束切换17.【映射键】有【宏】的特性,它记录保存一段连续的命令操作,并以图标按钮或按键替代。
直接单击该图标按钮或键盘快捷键即可执行其功能选项,从而可以节省选择命令时所花费的时间。
Creo Parametric快捷键
PTC Creo Parametric keyboard shortcuts ! $F2 打开文件! $F3 侧面影像曲线! $F4 拨模检测! $F5 增加绘图模型! $F6 增加一般视图! $F7 增加投影视图! $F8 增加剖面视图! $F9 视图管理器! $F10 分解元件! $F11 特征操作! $F12 元件操作! F1 新建零件! F2 新建组件! F3 新建模具型腔! F4 新建NC装配! F5 新建绘图! F6 另存为DWG文件! F7 另存为STP文件! F8 另存为IGS文件! F9 另存为NEU文件! F0 另存为PDF文件! 0 草绘设置! 1 草绘参照! 2 草绘视图! 3 草绘完成! 4 草绘标注尺寸! 5 草绘参考尺寸! 61 竖直约束! 62 水平约束! 63 垂直约束! 64 相切约束! 65 中点约束! 66 重合约束! 67 对称约束! 68 相等约束! 69 平行约束! 7 过滤器为几何! 8 过滤器为面组! 9 过滤器为特征! S` 草绘文本! S1 草绘直线! S2 草绘圆! S3 草绘圆弧! S4 草绘拐角距形! S5 草绘投影! S6 草绘偏移! S7 草绘中心距形! S8 草绘同心圆! S9 草绘相切线! S0 草绘导入! D` 几何点! D1 构造点! D2 几何中心线! D3 构造中心线! D4 分割段! D5 删除段! D6 拐角修剪! D7 圆角修剪! D8 倒角修剪! D9 旋转调整大小! D0 调色板! JH 草绘镜相! JJ 特征镜相! JK 几何镜相! GD 设定当前的视图方向为DEFAULT ! GT 设定当前的视图方向为TOP! GM 设定当前的视图方向为BOTTOM ! GR 设定当前的视图方向为RIGHT! GL 设定当前的视图方向为LEFT! GF 设定当前的视图方向为FRONT! GB 设定当前的视图方向为BACK! GO 视图重定向! G1 使用默认系统颜色! G2 使用深色系统颜色! G3 使用自定义系统颜色! ` 重画! GH 隐藏线! GN 消隐! GG 着色! GY带边着色! GC 设置旋转中心! ZA基准平面显示开关! ZS 基准轴显示开关! ZX 基准点显示开关! ZC 坐标系显示开关! ZD 旋转中心开关! KM Creo选项! KN 模型属性! KJ 快捷键设置! KT 模型树设置! KL 切换模型树的显示! KK 显示模型树! LL 显示层树! L, 隐藏并保存图层! L. 取消隐藏图层! L; 一键隐藏基准面及坐标系! LP 层属性! LO 创建新图层并命名为PL! I8 激活插入模式! I9 取消插入模式! IU 插入UDF! IP发布几何! IG 复制几何! IM 插入合并/继承! IF 复制自零件/模板! ID 独立几何! IO 插入偏移平面! YJ 计算器! YH 拔模增量计算工具! SD 保存并删除旧版本! EC 拭除当前! ED 拭除未显示的! EE 清理旧版本和垃圾文件! SW 设置工作目录! FN 文件重命名! FF 文件重命名(组件下选择零件) ! DA基准平面工具! DS 基准轴工具! DX 基准点工具! DC 基准座标系工具! UJ 经过点创建曲线! UU 草绘曲线! UP 投影曲线! UI 相交曲线! ZZ 孔放置线性参照! HB 标准轮廓孔! HH 螺纹孔! H3 M3沉头孔! H4 M4沉头孔! H5 M5沉头孔! H6 M6沉头孔! H8 M8沉头孔! H10 M10沉头孔! H12 M12沉头孔! H14 M14沉头孔! H16 M16沉头孔! H18 M18沉头孔! H20 M20沉头孔! H22 M22沉头孔! H24 M24沉头孔! CX 复制曲面! CD 复制->粘贴! CF 选择性粘贴! DD 倒角! RR 倒圆角! RF 编辑定义! RD 编辑选定的特征! RG 重新生成! RE 只读特征! PP按方向阵列! PI 按轴阵列! DR 定义草绘平面! DW 定义草绘方向为TOP! DE 定义草绘方向为BOTTOM! FC 特征创建! FX 特征复制! FV 特征复制->平移! FT 扭曲特征! FG 创建组! XC 拉伸->贯通! XD 拉伸->反转方向! XX 拉伸->对称! XF 拉伸->到平面! XZ 拉伸->双侧到平面! CC 拉伸->选项! XV 加材料->高级! CV 去材料->高级! SV 曲面->高级! XS 加材料->扫描! CS 去材料->扫描! SS 曲面->扫描! XE 加材料->拉伸! CE 去材料->拉伸! SE 曲面->拉伸! XR 加材料->旋转! CR 去材料->旋转! SR 曲面->旋转! FD 曲面填充! FB 边界混合! SF 自由曲面! SH 加厚片体! ES 实体化! ER 移除! EX 曲面延伸! ET 曲面延伸到平面! SZ 曲面合并! ZQ 曲面合并(不用选择曲面先进入曲面合并对话框) ! SX 曲面修剪! O 偏距! TY替换面->保留替换面组! TT 替换面->不保留替换面组! VS 绘图属性! VF 工程图标注尺寸! VD 插入默认视图! VG 绘图模型设置! VH 视图显示隐藏线! VN 视图显示消隐! - 剖面线间距减半! = 剖面线间距加倍! HY参考零件剖面线! HJ 剖面线间距设置! HG 剖面线角度设置! VV 动态剖切! VB 截面激活! VC 截面取消激活! AS 装配零件! AX 创建零件! AD 零件按缺省装配! AQ 在单独窗口中显示装配元件! AZ 在组件窗口中显示装配元件! A W 激活选中的零件! B 打开选中的零件! N 关闭窗口! , 隐藏! . 取消隐藏! / 全部取消隐藏! ; 遮蔽! ' 取消遮蔽! HI 遮蔽对话框! HU 取消遮蔽对话框! [ 线框显示选定的零件! ] 着色显示选定的零件! \ 透明显示选定的零件! SM 设置零件密度为1.0g/cm^3! CM 测量零件质量! CH 厚度检查! CP 塑料顾问! CQ 分型面检查! FE 查找单侧边! QQ 测量距离! QA测量角度! Q1 测量直径! Q2 测量半径! DF 拨模! SC 按比例收缩! PL 创建分型面! PO 分型面关闭! PK 创建虎口! SQ 裙边曲面! M1 从体积块中分割出新的体积块! M2 把工件分割为两个体积块! ML 定位参照零件! MP 装配参照零件! MB 自动创建工件! MF 模具模型特征操作! MM 模具模型创建! MN 模具元件分割! MT 抽取模具元件! RU 创建流道! W A创建水路! A1 移动! A2 偏移几何! A3 修改解析曲面! A4 编辑倒圆角! A T 替代! AC 陈列识别! A V 对称识别! AB 连接! HM 手动修复菜单! C1 间隙->自动缝合! C2 间隙->手动选取链! C3 间隙->接受! C4 编辑边界! C5 选取围线->选取全部! C6 投影边! C7 组合! C8 合并边! C9 移动顶点! C0 收缩几何! E1 新建EMX项目! E2 EMX项目分类! E3 EMX装配定义! E4 EMX元件状态! E5 EMX定义螺钉! E6 EMX定义顶杆! E7 EMX定义冷却元件! E8 EMX装配库元件! E9 EMX定义顶出限位柱! E0 EMX定义垃圾盘! QW EMX模型轮廓! W1 模型窗口! W2 模具窗口! W3 添加元件到定模! W4 添加元件到动模! WW 视图窗口! WQ 显示定模! WE 显示动模! WS 显示主视图! WX 产品最大边界盒(UDF) ! TR 替换面(UDF)! UB 创建基准符号(UDF)! UN 刻零件名称(UDF)! UR 挖带R角的框(UDF)! UK 挖带避空孔的框(UDF) ! MK 避空孔(UDF)! UH 创建水路(UDF)! UO 创建模板进出水孔(UDF) ! UL 锁紧块楔入槽(UDF)! AG 斜销固定孔(UDF)! UT 面板唧咀孔(UDF)。
