ACL访问控制列表配置案例

访问控制列表练习----扩展访问控制列表R1#configureR1(config)#int loo 1R1(config-if)#ip add 1.1.1.1 255.255.255.0R1(config-if)#no shutdownR1(config-if)# int fa 0/0R1(config-if)#ip add 12.12.12.1 255.0.0.0R1(config-if)#no shutdownR1(config-if)#do show ip int bR1(config-if)#R1(config)#ip route 23.0.0.0 255.0.0.0 fa0/0R1(config)#ip route 3.3.3.0 255.255.255.0 fa0/0R1(config)#ip route 100.100.100.0 255.255.255.0 fa0/0R1(config)#exitR1#show ip routeR2#configureR2(config)#int fa 0/0R2(config-if)#ip add 12.12.12.2 255.0.0.0R2(config-if)#no shutdownR2(config-if)# int fa 0/1R2(config-if)#ip add 23.23.23.1 255.0.0.0R2(config-if)#no shutdownR2(config-if)#do show ip int bR2(config-if)#R2(config)#ip route 1.1.1.0 255.255.255.0 fa0/0R2(config)#ip route 3.3.3.0 255.255.255.0 fa0/1R2(config)#ip route 100.100.100.0 255.255.255.0 fa0/1 R2(config)#exitR3#configureR3(config)#int fa 0/1R3(config-if)#ip add 23.23.23.2 255.0.0.0R3(config-if)#no shutdownR3(config-if)# int fa 0/0R3(config-if)#ip add 100.100.100.1 255.255.255.0 R3(config-if)#no shutdownR3(config-if)#int loo 1R3(config-if)#ip add 3.3.3.3 255.255.255.0R3(config-if)#do show ip int bR3(config-if)#R3(config)#ip route 1.1.1.0 255.255.255.0 fa0/1 R3(config)#ip route 12.0.0.0 255.0.0.0 fa0/1R3(config)#exit1、禁止1.1.1.1访问3.3.3.3,允许其他流量分析后，发现使用扩展ACL并且放在R2：的fa0/0进口上较好用R1的回环口1.1.1.1 ping R3 的回环口3.3.3.3 R1#ping 3.3.3.3 source 1.1.1.1进入R2配置访问列表R2(config)#access-list 101 deny ip host 1.1.1.1 host 3.3.3.3R2(config)#access-list 101 permit ip any anyR2(config)#int fa 0/0R2(config-if)#ip access-group 101 inR2(config-if)#用R1的回环口1.1.1.1 ping R3 的回环口3.3.3.3R1#ping 3.3.3.3 source 1.1.1.1R1#ping 3.3.3.3R1#ping 3.3.3.3 source 12.12.12.12：禁止1.1.1.1访问100.100.100.100，允许其他流量注意：做这个要去掉上一题的分析后，发现使用扩展ACL并且放在R2：的fa0/0进口上较好用R1的回环口1.1.1.1 ping R3 的f0/0 100.100.100.100R1#ping 100.100.100.100 source 1.1.1.1进入R2配置访问列表R2(config)#access-list 102 deny ip host 1.1.1.1 host 100.100.100.100 R2(config)#access-list 102 permit ip any anyR2(config)#int fa 0/0R2(config-if)#ip access-group 102 inR2(config-if)#用R1的回环口1.1.1.1 ping R3 的f0/0 100.100.100.100R1#ping 100.100.100.100 source 1.1.1.1R1#ping 100.100.100.100R1#ping 100.100.100.100 source 12.12.12.1VPCS[1]ping 1.1.1.13:禁止100.100.100.0访问1.1.1.1的web流量,允许其他所有注意：做这个要去掉上一题的分析后，发现使用扩展ACL并且放在R2：的fa0/1进口上较好r2(config)#access-list 103 deny tcp 100.100.100.0 0.0.0.255 host 1.1.1.1 eq 80 r2(config)#access-list 103 permit ip any anyr2(config)#int fa 0/1r2(config-if)#ip access-group 103 in注意，此题无法演示结果现象4:允许100.100.100.100ping1.1.1.1但是不允许反向操作,其他流量允许注意：做这个要去掉上一题的分析后，发现使用扩展ACL分析ping。

第2章-访问控制列表(一)

第2章访问控制列表（一）➢TCP和UDP协议TCP/IP协议族的传输层协议主要有两个：TCP（Transmission ，传输控制协议）和UDP（User Datagram Protocol，用户数据抱协议）。

➢TCP协议TCP是面向连接的、可靠的进程到进程通信的协议。

TCP提供全双工服务，即数据可在同一时间双向传输，每一个TCP都有发送缓存和接受缓存，用来临时存储数据。

1.TCP报文段TCP将若干个字节构成一个分组，叫做报文段（Segment）。

TCP报文段封装在IP数据段中。

首部长度为20-60字节，以下是各个字段的含义：➢源端口：它是16位字段，为发送方进程对应的端口号➢目标端口号：它是16位字段，对应的是接收端的进程，接收端收到数据段后，根据这个端口号来确定把数据送给哪个应用程序的进程。

➢序号：当TCP从进程接收数据字节时，就把它们存储在发送缓存中，并对每一个字节进行编号。

编号的特点如下所述：◆编号不一定从0开始，一般会产尘一个随机数作为第1个字节的编号，称为初始序号（ISN），范围是0~232-1。

◆TCP每一个方向的编号是互相独立的。

◆当字节都被编上号后，TCP就给每一个报文段指派一个序号，序号就是该报文段中第1个字节的编号。

当数据到达目的地后，接收端会按照这个序号把数据重新排列，保证数据的正确性。

➢确认号：确认号是对发送端的确认信息，用它来告诉发送端这个序号之前的数据段都已经收到，比如确认号是X，就是表示前X-1个数据段都已经收到。

➢首部长度：用它可以确定首部数据结构的字节长度。

一般情况下TCP首部是20字节，但首部长度最大可以扩展为60字节。

➢保留：这部分保留位作为今后扩展功能用，现在还没有使用到。

➢控制位：这六位有很重要的作用，TCP的连接、传输和断开都是受六个控制为的指挥。

各位含义如下：◆URG：紧急指针有效位。

（指定一个包快速传送（重要数据优先传送））◆ACK：只有当ACK=1时，确认序列号字段才有效。

ACL配置实例

ACL配置实例拓扑图如下：实验一：标准访问控制列表1、设置访问控制列表1，禁止192、168、2、2这台主机访问192、168、1、0/24这个网段中得服务器，而192、168、2、0/24这个网段中得其它主机可以正常访问。

设置访问控制列表如下：R1(config)#access-list 1 deny host 192、168、2、2R1(config)#access-list 1 permit any将访问控制列表应用到接口F0/0得出站方向上R1(config)#int f0/0R1(config-if)#ip access-group 1 out2、设置访问控制列表2，只允许192、168、2、0/24这个网段中得主机可以访问外网，192、168、1、0/24这个网段得主机则不可以。

设置访问控制列表R1(config)#access-list 2 permit 192、168、2、0 0、0、0、255将访问控制列表应用到S0/0得出站方向上R1(config)#int serial 0/0R1(config-if)#ip access-group 2 out3、设置访问控制列表3，只允许192、168、2、3这台主机可以使用telnet连接R1。

4、查瞧访问控制列表2 match(es)这些信息显示就是过滤包得数据，可以使用clear access-list counters命令来清除。

5、查瞧配置在接口上得访问控制列表6、删除访问控制列表删除访问控制列表要从两个方面入手，一就是删除访问控制列表，二就是取消访问控制列表有接口上得应用。

R1(config)#no access-list 1R1(config)#int f0/0R1(config-if)#no ip access-group 1 out实验二：扩展访问控制列表扩展访问控制列表得语法：access-list [100-199] [permit/deny] 协议源IP 源IP反码目标IP 目标IP 反码条件[eq] [具体协议/端口号]1、在SERVER上搭建、DNS服务如下：2、测试从三台PC中就是否可以正常访问各种服务。

访问控制列表ACL应用多种案例

访问控制列表ACL应用多种案例本文以华为设备为例ACL简介访问控制列表ACL（Access Control List）是由一条或多条规则组成的集合。

所谓规则，是指描述报文匹配条件的判断语句，这些条件可以是报文的源地址、目的地址、端口号等。

ACL本质上是一种报文过滤器，规则是过滤器的滤芯。

设备基于这些规则进行报文匹配，可以过滤出特定的报文，并根据应用ACL的业务模块的处理策略来允许或阻止该报文通过。

基于ACL规则定义方式，可以将ACL分为基本ACL、高级ACL、二层ACL等种类。

基本ACL根据源IP地址、分片信息和生效时间段等信息来定义规则，对IPv4报文进行过滤。

如果只需要根据源IP地址对报文进行过滤，可以配置基本ACL。

本例，就是将基本ACL应用在FTP模块中，实现只允许指定的客户端访问FTP服务器，以提高安全性。

本文包含以下5个ACL应用案例1使用ACL限制FTP访问权限示例2使用ACL限制用户在特定时间访问特定服务器的权限示例3使用ACL禁止特定用户上网示例4配置特定时间段允许个别用户上网示例5使用ACL限制不同网段的用户互访示例使用ACL限制FTP访问权限示例组网需求如图1所示，Switch作为FTP服务器，对网络中的不同用户开放不同的访问权限：子网1（172.16.105.0/24）的所有用户在任意时间都可以访问FTP服务器。

子网2（172.16.107.0/24）的所有用户只能在某一个时间范围内访问FTP 服务器。

其他用户不可以访问FTP服务器。

已知Switch与各个子网之间路由可达，要求在Switch上进行配置，实现FTP服务器对客户端访问权限的设置。

图1 使用基本ACL限制FTP访问权限组网图操作步骤配置时间段<HUAWEI> system-view[HUAWEI] sysname Switch[Switch] time-range ftp-access from 0:0 2014/1/1 to 23:592014/12/31 //配置ACL生效时间段，该时间段是一个绝对时间段模式的时间段[Switch] time-range ftp-access 14:00 to 18:00 off-day //配置ACL生效时间段，该时间段是一个周期时间段，ftp-access最终生效的时间范围为以上两个时间段的交集配置基本ACL[Switch] acl number 2001[Switch-acl-basic-2001] rule permit source 172.16.105.00.0.0.255 //允许172.16.105.0/24网段的所有用户在任意时间都可以访问FTP服务器[Switch-acl-basic-2001] rule permit source 172.16.107.0 0.0.0.255 time-range ftp-access //限制172.16.107.0/24网段的所有用户只能在ftp-access时间段定义的时间范围内访问FTP服务器[Switch-acl-basic-2001] rule deny source any //限制其他用户不可以访问FTP服务器[Switch-acl-basic-2001] quit配置FTP基本功能[Switch] ftp server enable //开启设备的FTP服务器功能，允许FTP 用户登录[Switch] aaa[Switch-aaa] local-user huawei password irreversible-cipherirreversible-cipher方式的密码仅适用于V200R003C00及以后版本，在V200R003C00之前版本上，仅适用cipher方式密码[Switch-aaa] local-user huawei privilege level 15 //配置FTP用户的用户级别[Switch-aaa] local-user huawei service-type ftp //配置FTP用户的服务类型[Switch-aaa] local-user huawei ftp-directory cfcard: //配置FTP用户的授权目录，在盒式交换机上需配置为flash:[Switch-aaa] quit配置FTP服务器访问权限[Switch] ftp acl 2001 //在FTP模块中应用ACL验证配置结果在子网1的PC1（172.16.105.111/24）上执行ftp 172.16.104.110命令，可以连接FTP服务器。

H3C交换机典型(ACL)访问控制列表配置实例

H3C交换机典型（A C L）访问控制列表配置实例一、组网需求：2．要求配置高级访问控制列表，禁止研发部门与技术支援部门之间互访，并限制研发部门在上班时间8:00至18:00访问工资查询服务器；3．通过二层访问控制列表，实现在每天8:00～18:00时间段内对源MAC为00e0-fc01-0101的报文进行过滤。

二、组网图：三、配置步骤：H3C360056005100系列交换机典型访问控制列表配置共用配置1．根据组网图，创建四个vlan，对应加入各个端口<H3C>system-view[H3C]vlan10[H3C-vlan10]portGigabitEthernet1/0/1[H3C-vlan10]vlan20[H3C-vlan20]portGigabitEthernet1/0/2[H3C-vlan20]vlan30[H3C-vlan30]portGigabitEthernet1/0/3[H3C-vlan30]vlan40[H3C-vlan40]portGigabitEthernet1/0/4[H3C-vlan40]quit2．配置各VLAN虚接口地址[H3C]interfacevlan10[H3C-Vlan-interface10]ipaddress24[H3C-Vlan-interface10]quit[H3C]interfacevlan20[H3C-Vlan-interface20]ipaddress24[H3C-Vlan-interface20]quit[H3C]interfacevlan30[H3C-Vlan-interface30]ipaddress24[H3C-Vlan-interface30]quit[H3C]interfacevlan40[H3C-Vlan-interface40]ipaddress24[H3C-Vlan-interface40]quit3．定义时间段[H3C]time-rangehuawei8:00to18:00working-day需求1配置（基本ACL配置）1．进入2000号的基本访问控制列表视图[H3C-GigabitEthernet1/0/1]aclnumber2000[H3C-acl-basic-2000]rule1denysource0time-rangeHuawei3．在接口上应用2000号ACL[H3C-acl-basic-2000]interfaceGigabitEthernet1/0/1[H3C-GigabitEthernet1/0/1]packet-filterinboundip-group2000[H3C-GigabitEthernet1/0/1]quit需求2配置（高级ACL配置）1．进入3000号的高级访问控制列表视图[H3C]aclnumber30002．定义访问规则禁止研发部门与技术支援部门之间互访[H3C-acl-adv-3000]rule1denyipsourcedestination3．定义访问规则禁止研发部门在上班时间8:00至18:00访问工资查询服务器[H3C-acl-adv-3000]rule2denyipsourceanydestinationtime-rangeHuawei[H3C-acl-adv-3000]quit4．在接口上用3000号ACL[H3C-acl-adv-3000]interfaceGigabitEthernet1/0/2[H3C-GigabitEthernet1/0/2]packet-filterinboundip-group3000需求3配置（二层ACL配置）1．进入4000号的二层访问控制列表视图[H3C]aclnumber40002．定义访问规则过滤源MAC为00e0-fc01-0101的报文[H3C-acl-ethernetframe-4000]rule1denysource00e0-fc01-0101ffff-ffff-fffftime-rangeH uawei3．在接口上应用4000号ACL[H3C-acl-ethernetframe-4000]interfaceGigabitEthernet1/0/4[H3C-GigabitEthernet1/0/4]packet-filterinboundlink-group40002H3C5500-SI36105510系列交换机典型访问控制列表配置需求2配置1．进入3000号的高级访问控制列表视图[H3C]aclnumber30002．定义访问规则禁止研发部门与技术支援部门之间互访[H3C-acl-adv-3000]rule1denyipsourcedestination3．定义访问规则禁止研发部门在上班时间8:00至18:00访问工资查询服务器[H3C-acl-adv-3000]rule2denyipsourceanydestinationtime-rangeHuawei[H3C-acl-adv-3000]quit4．定义流分类[H3C]trafficclassifierabc[H3C-classifier-abc]if-matchacl3000[H3C-classifier-abc]quit5．定义流行为，确定禁止符合流分类的报文[H3C]trafficbehaviorabc[H3C-behavior-abc]filterdeny[H3C-behavior-abc]quit6．定义Qos策略，将流分类和流行为进行关联[H3C]qospolicyabc[H3C-qospolicy-abc]classifierabcbehaviorabc[H3C-qospolicy-abc]quit7．在端口下发Qospolicy[H3C]interfaceg1/1/2[H3C-GigabitEthernet1/1/2]qosapplypolicyabcinbound8．补充说明：lacl只是用来区分数据流，permit与deny由filter确定；l如果一个端口同时有permit和deny的数据流，需要分别定义流分类和流行为，并在同一QoS策略中进行关联；lQoS策略会按照配置顺序将报文和classifier相匹配，当报文和某一个classifier匹配后，执行该classifier所对应的behavior，然后策略执行就结束了，不会再匹配剩下的classif ier；l将QoS策略应用到端口后，系统不允许对应修改义流分类、流行为以及QoS策略，直至取消下发。

route-map配置案例

route-map配置案例route-map配置是网络设备中常用的一种策略路由配置方式，通过route-map可以对路由进行控制和过滤，实现灵活的路由策略。

下面是一些route-map配置案例，旨在帮助读者更好地理解和应用route-map。

1. 配置案例一：基于访问控制列表（ACL）的路由策略控制route-map ACL-POLICY permit 10match ip address ACL-1set metric 100route-map ACL-POLICY permit 20match ip address ACL-2set metric 200route-map ACL-POLICY deny 30set metric 500route-map ACL-POLICY permit 40set metric 300route-map ACL-POLICY permit 50set metric 400这个配置案例中，通过route-map ACL-POLICY对路由进行了访问控制列表ACL-1和ACL-2的匹配，根据匹配结果设置不同的路由度量值（metric）。

ACL-1匹配的路由度量值设置为100，ACL-2匹配的路由度量值设置为200，未匹配的路由度量值设置为500，最后两条permit语句设置了未匹配的路由度量值为300和400。

2. 配置案例二：基于访问控制列表（ACL）和策略路由的路由策略控制route-map ACL-POLICY permit 10match ip address ACL-1set ip next-hop 10.0.0.1route-map ACL-POLICY permit 20match ip address ACL-2set ip next-hop 10.0.0.2route-map ACL-POLICY deny 30set ip next-hop 10.0.0.3route-map ACL-POLICY permit 40set ip next-hop 10.0.0.4route-map ACL-POLICY permit 50set ip next-hop 10.0.0.5这个配置案例中，通过route-map ACL-POLICY对路由进行了访问控制列表ACL-1和ACL-2的匹配，根据匹配结果设置不同的下一跳地址（next-hop）。

ACL技术原理浅析及实例

ACL技术原理浅析及实例ACL（Access Control List）即访问控制列表，是一种网络安全规则，用于控制网络设备对网络数据的流动进行过滤和管理。

ACL技术原理以及实例如下。

一、ACL技术原理具体来说，ACL技术可以分为两种类型，即基于包过滤的ACL和基于上下文的ACL。

1.基于包过滤的ACL基于包过滤的ACL是最常见的ACL技术应用之一，也是最简单的一种。

它基于网络数据的源地址和目的地址、传输协议和端口号来决定是否允许数据包通过。

ACL规则通常包括两个部分，即匹配条件和操作方式。

匹配条件指定了要过滤的网络数据包所需满足的条件，操作方式则定义了匹配条件满足时采取的操作，如允许、阻止等。

2.基于上下文的ACL基于上下文的ACL技术相比于基于包过滤的ACL技术更为复杂。

它不仅考虑了数据包的源地址、目的地址、传输协议和端口号，还会根据网络上下文的情况作出决策。

上下文是指网络设备所处的环境和状态，如时间、用户身份、目标地址类型等。

基于上下文的ACL会根据这些上下文信息进行访问控制决策，从而实现更精细化的网络访问控制。

例如，根据时间段只允许特定用户访问一些特定网站。

二、ACL技术实例下面以两个具体的ACL技术实例来说明ACL技术的应用。

1.企业内部网络的访问控制企业内部的网络环境通常非常复杂，包含了大量的网络设备和用户。

为了保证内部网络的安全性，可以利用ACL技术设置访问控制策略。

例如，在一个企业内部网络中，只允许特定的IP地址范围的用户访问内部的数据库服务器。

管理员可以通过配置ACL规则，限制只有符合条件的用户才能访问数据库服务器，其他用户则被阻止访问。

2.公共无线网络的访问控制在公共场所提供无线网络服务时，为了防止未授权的用户访问网络设备，可以在无线接入点上设置ACL规则。

例如，在一个咖啡店提供的无线网络中，只允许购买咖啡的顾客访问无线网络，其他未购买咖啡的用户则无法连接无线网络。

管理员可以通过ACL技术设置访问控制规则，根据用户的MAC地址进行过滤，只允许被授权的MAC地址连接无线网络。

H3C交换机典型(ACL)访问控制列表配置实例

H3C交换机典型（ACL）访问控制列表配置实例一、组网需求：1．通过配置基本访问控制列表，实现在每天8:00～18:00时间段内对源IP为10.1.1.2主机发出报文的过滤；2．要求配置高级访问控制列表，禁止研发部门与技术支援部门之间互访，并限制研发部门在上班时间8:00至18:00访问工资查询服务器；3．通过二层访问控制列表，实现在每天8:00～18:00时间段内对源MAC为00e0-fc01-0101的报文进行过滤。

二、组网图：三、配置步骤：H3C 3600 5600 5100系列交换机典型访问控制列表配置共用配置1．根据组网图，创建四个vlan，对应加入各个端口<H3C>system-view[H3C]vlan 10[H3C-vlan10]port GigabitEthernet 1/0/1[H3C-vlan10]vlan 20[H3C-vlan20]port GigabitEthernet 1/0/2[H3C-vlan20]vlan 30[H3C-vlan30]port GigabitEthernet 1/0/3[H3C-vlan30]vlan 40[H3C-vlan40]port GigabitEthernet 1/0/4[H3C-vlan40]quit2．配置各VLAN虚接口地址[H3C]interface vlan 10[H3C-Vlan-interface10]ip address 10.1.1.1 24 [H3C-Vlan-interface10]quit[H3C]interface vlan 20[H3C-Vlan-interface20]ip address 10.1.2.1 24 [H3C-Vlan-interface20]quit[H3C]interface vlan 30[H3C-Vlan-interface30]ip address 10.1.3.1 24 [H3C-Vlan-interface30]quit[H3C]interface vlan 40[H3C-Vlan-interface40]ip address 10.1.4.1 24 [H3C-Vlan-interface40]quit3．定义时间段[H3C] time-range huawei 8:00 to 18:00 working-day需求1配置（基本ACL配置）1．进入2000号的基本访问控制列表视图[H3C-GigabitEthernet1/0/1] acl number 20002．定义访问规则过滤10.1.1.2主机发出的报文[H3C-acl-basic-2000] rule 1 deny source 10.1.1.2 0 time-range Huawei3．在接口上应用2000号ACL[H3C-acl-basic-2000] interface GigabitEthernet1/0/1[H3C-GigabitEthernet1/0/1] packet-filter inbound ip-group 2000[H3C-GigabitEthernet1/0/1] quit需求2配置（高级ACL配置）1．进入3000号的高级访问控制列表视图[H3C] acl number 30002．定义访问规则禁止研发部门与技术支援部门之间互访[H3C-acl-adv-3000]rule 1 deny ip source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.2553．定义访问规则禁止研发部门在上班时间8:00至18:00访问工资查询服务器[H3C-acl-adv-3000] rule 2 deny ip source any destination 129.110.1.2 0.0.0.0 time -range Huawei[H3C-acl-adv-3000] quit4．在接口上用3000号ACL[H3C-acl-adv-3000] interface GigabitEthernet1/0/2[H3C-GigabitEthernet1/0/2] packet-filter inbound ip-group 3000需求3配置（二层ACL配置）1．进入4000号的二层访问控制列表视图[H3C] acl number 40002．定义访问规则过滤源MAC为00e0-fc01-0101的报文[H3C-acl-ethernetframe-4000] rule 1 deny source 00e0-fc01-0101 ffff-ffff-ffff time-r ange Huawei3．在接口上应用4000号ACL[H3C-acl-ethernetframe-4000] interface GigabitEthernet1/0/4[H3C-GigabitEthernet1/0/4] packet-filter inbound link-group 40002 H3C 5500-SI 3610 5510系列交换机典型访问控制列表配置需求2配置1．进入3000号的高级访问控制列表视图[H3C] acl number 30002．定义访问规则禁止研发部门与技术支援部门之间互访[H3C-acl-adv-3000]rule 1 deny ip source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.2553．定义访问规则禁止研发部门在上班时间8:00至18:00访问工资查询服务器[H3C-acl-adv-3000] rule 2 deny ip source any destination 129.110.1.2 0.0.0.0 time -range Huawei[H3C-acl-adv-3000] quit4．定义流分类[H3C] traffic classifier abc[H3C-classifier-abc]if-match acl 3000[H3C-classifier-abc]quit5．定义流行为，确定禁止符合流分类的报文[H3C] traffic behavior abc[H3C-behavior-abc] filter deny[H3C-behavior-abc] quit6．定义Qos策略，将流分类和流行为进行关联[H3C]qos policy abc[H3C-qospolicy-abc] classifier abc behavior abc[H3C-qospolicy-abc] quit7．在端口下发Qos policy[H3C] interface g1/1/2[H3C-GigabitEthernet1/1/2] qos apply policy abc inbound8．补充说明：l acl只是用来区分数据流，permit与deny由filter确定；l 如果一个端口同时有permit和deny的数据流，需要分别定义流分类和流行为，并在同一QoS策略中进行关联；l QoS策略会按照配置顺序将报文和classifier相匹配，当报文和某一个classifier匹配后，执行该classifier所对应的behavior，然后策略执行就结束了，不会再匹配剩下的classif ier；l 将QoS策略应用到端口后，系统不允许对应修改义流分类、流行为以及QoS策略，直至取消下发。

H3C交换机典型(ACL)访问控制列表配置实例

二、组网图：三、配置步骤：H3C360056005100系列交换机典型访问控制列表配置共用配置1．根据组网图，创建四个vlan，对应加入各个端口<H3C>system-view[H3C]vlan10[H3C-vlan10]portGigabitEthernet1/0/1[H3C-vlan10]vlan20[H3C-vlan20]portGigabitEthernet1/0/2[H3C-vlan20]vlan30[H3C-vlan30]portGigabitEthernet1/0/3[H3C-vlan30]vlan40[H3C-vlan40]portGigabitEthernet1/0/4[H3C-vlan40]quit2．配置各VLAN虚接口地址[H3C]interfacevlan10[H3C-Vlan-interface10]ipaddress24[H3C-Vlan-interface10]quit[H3C]interfacevlan20[H3C-Vlan-interface20]ipaddress24[H3C-Vlan-interface20]quit[H3C]interfacevlan30[H3C-Vlan-interface30]ipaddress24[H3C-Vlan-interface30]quit[H3C]interfacevlan40[H3C-Vlan-interface40]ipaddress24[H3C-Vlan-interface40]quit3．定义时间段[H3C]time-rangehuawei8:00to18:00working-day需求1配置（基本ACL配置）1．进入2000号的基本访问控制列表视图[H3C-GigabitEthernet1/0/1]aclnumber2000[H3C-acl-basic-2000]rule1denysource0time-rangeHuawei 3．在接口上应用2000号ACL[H3C-acl-basic-2000]interfaceGigabitEthernet1/0/1[H3C-GigabitEthernet1/0/1]packet-filterinboundip-group2000[H3C-GigabitEthernet1/0/1]quit需求2配置（高级ACL配置）1．进入3000号的高级访问控制列表视图[H3C]aclnumber30002．定义访问规则禁止研发部门与技术支援部门之间互访[H3C-acl-adv-3000]rule1denyipsourcedestination3．定义访问规则禁止研发部门在上班时间8:00至18:00访问工资查询服务器[H3C-acl-adv-3000]rule2denyipsourceanydestinationtime-rangeHuawei[H3C-acl-adv-3000]quit4．在接口上用3000号ACL[H3C-acl-adv-3000]interfaceGigabitEthernet1/0/2[H3C-GigabitEthernet1/0/2]packet-filterinboundip-group3000需求3配置（二层ACL配置）1．进入4000号的二层访问控制列表视图[H3C]aclnumber40002．定义访问规则过滤源MAC为00e0-fc01-0101的报文[H3C-acl-ethernetframe-4000]rule1denysource00e0-fc01-0101ffff-ffff-fffftime-rangeHuawei 3．在接口上应用4000号ACL[H3C-acl-ethernetframe-4000]interfaceGigabitEthernet1/0/4[H3C-GigabitEthernet1/0/4]packet-filterinboundlink-group40002H3C5500-SI36105510系列交换机典型访问控制列表配置需求2配置1．进入3000号的高级访问控制列表视图[H3C]aclnumber30002．定义访问规则禁止研发部门与技术支援部门之间互访[H3C-acl-adv-3000]rule1denyipsourcedestination3．定义访问规则禁止研发部门在上班时间8:00至18:00访问工资查询服务器[H3C-acl-adv-3000]rule2denyipsourceanydestinationtime-rangeHuawei[H3C-acl-adv-3000]quit4．定义流分类[H3C]trafficclassifierabc[H3C-classifier-abc]if-matchacl3000[H3C-classifier-abc]quit5．定义流行为，确定禁止符合流分类的报文[H3C]trafficbehaviorabc[H3C-behavior-abc]filterdeny[H3C-behavior-abc]quit6．定义Qos策略，将流分类和流行为进行关联[H3C]qospolicyabc[H3C-qospolicy-abc]classifierabcbehaviorabc[H3C-qospolicy-abc]quit7．在端口下发Qospolicy[H3C]interfaceg1/1/2[H3C-GigabitEthernet1/1/2]qosapplypolicyabcinbound8．补充说明：lacl只是用来区分数据流，permit与deny由filter确定；l如果一个端口同时有permit和deny的数据流，需要分别定义流分类和流行为，并在同一QoS策略中进行关联；lQoS策略会按照配置顺序将报文和classifier相匹配，当报文和某一个classifier匹配后，执行该classifier所对应的behavior，然后策略执行就结束了，不会再匹配剩下的classifier；l将QoS策略应用到端口后，系统不允许对应修改义流分类、流行为以及QoS策略，直至取消下发。

ACL的案例

Router(config)#int fa0/0
Router(config-if)#ip access-group 100 in
案例四法二：在登陆端口进行设置
Router(config)#access-list 10 permit host 192.168.10.10
Router(config)#line vty 0 4
r1(config)#access-list 101 deny icmp 172.16.0.0 0.0.0.255 192.168.2.0 0.0.0.255 echo
r1(config)#access-list 101 permit ip any any
r1(config)#int fa0/0
Router(config)#access-list 100 permit tcp host 192.168.10.10 host 12.1.1.2 eq 23
Router(config)#access-list 100 deny tcp any any eq 23
Router(config)#access-list 100 permit ip any any
r1(config)#access-list 100 permit ip any any
r1(config-if)#ip access-group 100 in
案例二:如果只想让172.16.0开头的没法去ping 192.168.2开头的流量，但是192.168.2可以ping通172.16.0.0，其他流量正常转发
ACL （访问控制列表）
先配置拒绝，再配置允许，按顺序执行，隐含空语句（拒绝所有）
实例中，int f0/0连接的是172.16.0.0网段，int f1/0连接的是192.168.0.0网段

ACL(Access Control List,访问控制列表)

ACL(Access Control List，访问控制列表)技术从来都是一把双刃剑，网络应用与互联网的普及在大幅提高企业的生产经营效率的同时，也带来了诸如数据的安全性，员工利用互联网做与工作不相干事等负面影响。

如何将一个网络有效的管理起来，尽可能的降低网络所带来的负面影响就成了摆在网络管理员面前的一个重要课题。

A公司的某位可怜的网管目前就面临了一堆这样的问题。

A公司建设了一个企业网，并通过一台路由器接入到互联网。

在网络核心使用一台基于IOS的多层交换机，所有的二层交换机也为可管理的基于IOS的交换机，在公司内部使用了VLAN技术，按照功能的不同分为了6个VLAN。

分别是网络设备与网管(VLAN1，10.1.1.0/24)、内部服务器(VLAN2)、Internet连接(VLAN3)、财务部（VLAN4）、市场部(VLAN5)、研发部门（VLAN6），出口路由器上Fa0/0接公司内部网，通过s0/0连接到Internet。

每个网段的三层设备（也就是客户机上的缺省网关）地址都从高位向下分配，所有的其它节点地址均从低位向上分配。

该网络的拓朴如下图所示：自从网络建成后麻烦就一直没断过，一会儿有人试图登录网络设备要捣乱；一会儿领导又在抱怨说互联网开通后，员工成天就知道泡网；一会儿财务的人又说研发部门的员工看了不该看的数据。

这些抱怨都找这位可怜的网管，搞得他头都大了。

那有什么办法能够解决这些问题呢？答案就是使用网络层的访问限制控制技术――访问控制列表（下文简称ACL）。

那么，什么是ACL呢？ACL是种什么样的技术，它能做什么，又存在一些什么样的局限性呢？ACL的基本原理、功能与局限性网络中常说的ACL是Cisco IOS所提供的一种访问控制技术，初期仅在路由器上支持，近些年来已经扩展到三层交换机，部分最新的二层交换机如2950之类也开始提供ACL的支持。

只不过支持的特性不是那么完善而已。

在其它厂商的路由器或多层交换机上也提供类似的技术，不过名称和配置方式都可能有细微的差别。

ACL访问控制列表配置实例分享

ACL访问控制列表配置实例分享ACL（Access Control List）访问控制列表是用于控制网络设备的数据流动和访问权限的一种重要网络安全技术。

通过配置ACL，我们可以限制特定IP地址或IP地址段的访问，实现对网络资源的精细化控制。

本文将分享ACL访问控制列表的配置实例，以帮助读者更好地理解和应用ACL技术。

一、ACL基础知识回顾在介绍ACL的配置实例之前，先回顾一下ACL的基础知识。

ACL分为标准ACL和扩展ACL两种类型。

标准ACL仅能根据源IP地址进行过滤，而扩展ACL则可以根据源IP地址、目的IP地址、端口号等多种条件进行过滤。

根据实际应用场景选择合适的ACL类型进行配置。

ACL配置中使用的关键字有：permit（允许通过），deny（拒绝通过），any（任意），host（主机），eq（等于），range（范围），log （记录日志）等。

具体配置过程根据不同网络设备和操作系统的差异而有所差异，本文以常见网络设备为例进行实例分享。

二、标准ACL配置实例标准ACL适用于仅按照源IP地址进行过滤的场景，下面是一个标准ACL配置的实例：配置步骤：1. 进入网络设备配置界面。

2. 创建一个标准ACL，命名为“ACL_Standard”。

3. 指定允许或拒绝访问的源IP地址段，例如192.168.1.0/24。

4. 应用ACL到指定的接口，例如应用到GigabitEthernet0/0接口。

5. 保存配置并退出。

三、扩展ACL配置实例扩展ACL可根据源IP地址、目的IP地址、端口号等多种条件进行过滤，适用于更为复杂的网络环境。

以下是一个扩展ACL配置的实例：配置步骤：1. 进入网络设备配置界面。

2. 创建一个扩展ACL，命名为“ACL_Extended”。

3. 指定允许或拒绝访问的源IP地址、目的IP地址、端口号等条件，例如允许源IP为192.168.1.0/24的主机访问目的IP为10.0.0.1的主机的HTTP服务（端口号为80）。

ACL原理及配置实例

ACL原理及配置实例ACL是Access Control List的缩写，即访问控制列表，是网络设备上用来限制网络流量的一种功能。

ACL可以根据不同的条件对网络流量进行过滤和控制，以实现网络安全策略的目的。

ACL工作原理：ACL通过一个规则列表来决定对流量的处理方式，这个规则列表包含了匹配条件和动作两部分。

ACL会逐条匹配流量，并根据匹配结果执行相应的动作，通常包括允许、拒绝或者重定向到特定的目标地址。

ACL的规则列表按照优先级从高到低依次进行匹配，一旦匹配成功则不再进行后续的匹配。

因此，规则列表的顺序非常重要，应该将最常匹配的规则放在前面，这样可以提高ACL的效率。

ACL的配置实例：下面以思科路由器为例，演示ACL的配置过程。

1.创建一个ACL：首先，需要创建一个ACL用于定义规则列表。

ACL可以基于源地址、目标地址、源端口、目标端口、协议等条件进行过滤。

```Router(config)# ip access-list extended ACL_NAME```ACL_NAME是ACL的名称，可以自定义。

2.添加规则到ACL：在ACL中添加规则，来定义对网络流量的过滤行为。

每个规则都可以包含多个条件和一个动作。

```Router(config-ext-nacl)# permit/deny protocol source-address source-wildcarddestination-address destination-wildcard [operator [port]]```其中，protocol表示协议类型，可以是tcp、udp、icmp等；source-address和destination-address表示源地址和目标地址；source-wildcard和destination-wildcard表示源地址和目标地址的通配符掩码；operator表示具体的操作符，可以是eq、gt、lt、range等；port表示端口号或范围。

华为acl访问控制列表实例

华为acl访问控制列表实例ACL是路由器和交换机接口的指令列表，用来控制端口进出的数据包，告诉路由器哪些数据包可以接收、哪些数据包需要拒绝，保证网络资源不被非法使用和访问。

下面是店铺给大家整理的一些有关华为acl访问控制列表配置，希望对大家有帮助!华为acl访问控制列表配置访问控制列表：ACL:(accesscontrollist)适用所有的路由协议：IP,IPX,AppleTalk控制列表分为两种类型：1.标准访问控制列表：检查被路由数据包的源地址、1~99代表号2.扩展访问控制列表：对数据包的源地址与目标地址进行检查。

访问控制列表最常见的用途是作为数据包的过滤器。

其他用途;可指定某种类型的数据包的优先级，以对某些数据包优先处理识别触发按需拨号路由(DDR)的相关通信量路由映射的基本组成部分ACL能够用来：提供网络访问的基本安全手段访问控制列表可用于Qos(QualityofService,服务质量)对数据流量进行控制。

可指定某种类型的数据包的优先级，以对某些数据包优先处理起到了限制网络流量，减少网络拥塞的作用提供对通信流量的控制手段访问控制列表对本身产生的的数据包不起作用，如一些路由更新消息路由器对访问控制列表的处理过程：(1)如果接口上没有ACL，就对这个数据包继续进行常规处理(2)如果对接口应用了访问控制列表，与该接口相关的一系列访问控制列表语句组合将会检测它：*若第一条不匹配，则依次往下进行判断，直到有一条语句匹配，则不再继续判断。

路由器将决定该数据包允许通过或拒绝通过*若最后没有任一语句匹配，则路由器根据默认处理方式丢弃该数据包。

*基于ACL的测试条件，数据包要么被允许，要么被拒绝。

(3)访问控制列表的出与入，使用命令ipaccess-group，可以把访问控制列表应用到某一个接口上。

in或out指明访问控制列表是对近来的，还是对出去的数据包进行控制【在接口的一个方向上，只能应用1个access-list】路由器对进入的数据包先检查入访问控制列表，对允许传输的数据包才查询路由表而对于外出的数据包先检查路由表，确定目标接口后才检查看出访问控制列表====================================== ================================应该尽量把放问控制列表应用到入站接口，因为它比应用到出站接口的效率更高：将要丢弃的数据包在路由器惊醒了路由表查询处理之前就拒绝它(4)访问控制列表中的deny和permit全局access-list命令的通用形式：Router(config)#access-listaccess-list-number{permit|deny}{testconditions}这里的语句通过访问列表表号来识别访问控制列表。

H3C交换机典型(ACL)访问控制列表配置实例

H 3 C 交换机典型（ACL ）访问控制列表配置实例一、组网需求：2 •要求配置高级访问控制列表，禁止研发部门与技术支援部门之间互访，并限制研发部门在上班时间至18:00访问工资查询服务器；3 .通过二层访问控制列表，实现在每天8:00〜18:00时间段内对源 MAC 为00e0-fc01-0101 、组网图亠10.1.3.0/24$ 管理部门三、配置步骤：H3C5100系列交换机典型访问控制列表配置共用配置1. 根据组网图，创建四个 vlan ，对应加入各个端口<H3C>system-view[H3C]vla n10 1Q.1 .2 0/24 硏按部门 10,K1.0^410.1.4.2D0e0-f?0l-0303G1/0/2vm ZCG1/OA3YLMT 30技禾支援部门Gl/0/1 VIAH 8:00 的报文进行过滤。

脚本之家UUUJ UJ. 1 .NET[H3C-vla n10]portGigabitEthernet1/0/1 [H3C-vlan10]vlan20 [H3C-vlan20]portGigabitEthernet1/0/2[H3C-vlan20]vlan30 [H3C-vlan30]portGigabitEthernet1/0/3[H3C-vlan30]vlan40[H3C-vlan40]portGigabitEthernet1/0/4[H3C-vlan40]quit2．配置各VLAN 虚接口地址[H3C]interfacevlan10[H3C-Vlan-interface10]ipaddress24[H3C-Vlan-interface10]quit[H3C]interfacevlan20[H3C-Vlan-interface20]ipaddress24[H3C-Vlan-interface20]quit[H3C]interfacevlan30[H3C-Vlan-interface30]ipaddress24[H3C-Vlan-interface30]quit[H3C]interfacevlan40[H3C-Vlan-interface40]ipaddress24[H3C-Vlan-interface40]quit3．定义时间段[H3C]time-rangehuawei8:00to18:00working-day 需求1 配置（基本ACL 配置）1．进入2000 号的基本访问控制列表视图[H3C-GigabitEthernet1/0/1]aclnumber2000 [H3C-acl-basic-2000]rule1denysource0time-rangeHuawei 3．在接口上应用2000 号ACL[H3C-acl-basic-2000]interfaceGigabitEthernet1/0/1[H3C-GigabitEthernet1/0/1]packet-filterinboundip-group2000 [H3C-GigabitEthernet1/0/1]quit需求 2 配置（高级ACL 配置）1．进入3000 号的高级访问控制列表视图[H3C]aclnumber3000 2．定义访问规则禁止研发部门与技术支援部门之间互访[H3C-acl-adv-3000]rule1denyipsourcedestination 3．定义访问规则禁止研发部门在上班时间8:00 至18:00 访问工资查询服务器[H3C-acl-adv-3000]rule2denyipsourceanydestinationtime-rangeHuawei [H3C-acl-adv-3000]quit4．在接口上用3000 号ACL [H3C-acl-adv-3000]interfaceGigabitEthernet1/0/2 [H3C-GigabitEthernet1/0/2]packet-filterinboundip-group3000 需求3 配置（二层ACL 配置）1．进入4000 号的二层访问控制列表视图[H3C]aclnumber40002 .定义访问规则过滤源MAC为OOeO-fcO1-O1O1的报文[H3C-acl-ethernetframe-4000]rule1denysource00e0-fc01-0101ffff-ffff-fffftime-rangeHuawei3.在接口上应用4000 号ACL [H3C-acl-ethernetframe-4000]interfaceGigabitEthernet1/0/4 [H3C-GigabitEthernet1/0/4]packet-filterinboundlink-group40002H3C5500-SI 系列交换机典型访问控制列表配置需求 2 配置1 .进入3000 号的高级访问控制列表视图[H3C]aclnumber30002. 定义访问规则禁止研发部门与技术支援部门之间互访[H3C-acl-adv-3000]rule1denyipsourcedestination3．定义访问规则禁止研发部门在上班时间8:00 至18:00 访问工资查询服务器[H3C-acl-adv-3000]rule2denyipsourceanydestinationtime-rangeHuawei[H3C-acl-adv-3000]quit4．定义流分类[H3C]trafficclassifierabc[H3C-classifier-abc]if-matchacl3000[H3C-classifier-abc]quit5．定义流行为，确定禁止符合流分类的报文[H3C]trafficbehaviorabc[H3C-behavior-abc]filterdeny[H3C-behavior-abc]quit6．定义Qos 策略，将流分类和流行为进行关联[H3C]qospolicyabc[H3C-qospolicy-abc]classifierabcbehaviorabc[H3C-qospolicy-abc]quit7．在端口下发Qospolicy[H3C]interfaceg1/1/2[H3C-GigabitEthernet1/1/2]qosapplypolicyabcinbound8．补充说明：lacl 只是用来区分数据流，permit 与deny 由filter 确定；l 如果一个端口同时有permit 和deny 的数据流，需要分别定义流分类和流行为，并在同一QoS 策略中进行关联；lQoS 策略会按照配置顺序将报文和classifier 相匹配，当报文和某一个classifier 匹配后，执行该classifier 所对应的behavior ，然后策略执行就结束了，不会再匹配剩下的classifier ；l将QoS策略应用到端口后，系统不允许对应修改义流分类、流行为以及QoS 策略，直至取消下发。

网络安全之-ACL(访问控制列表)

网络安全之——ACL(访问控制列表)【实验目的】1、掌握基本ACL的原理及配置方法。

2、熟悉高级ACL的应用场合并灵活运用。

【实验环境】H3C三层交换机1台，PC 3台，标准网线3根。

【引入案例1】某公司建设了Intranet，划分为经理办公室、档案室、网络中心、财务部、研发部、市场部等多个部门，各部门之间通过三层交换机（或路由器）互联，并接入互联网。

自从网络建成后麻烦不断，一会儿有人试图偷看档案室的文件或者登录网络中心的设备捣乱，一会儿财务部抱怨研发部的人看了不该看的数据，一会儿领导抱怨员工上班时候整天偷偷泡网，等等。

有什么办法能够解决这些问题呢？【案例分析】网络应用与互联网的普及在大幅提高企业的生产经营效率的同时也带来了许多负面影响，例如，数据的安全性、员工经常利用互联网做些与工作不相干的事等等。

一方面，为了业务的发展，必须允许合法访问网络，另一方面，又必须确保企业数据和资源尽可能安全，控制非法访问，尽可能的降低网络所带来的负面影响，这就成了摆在网络管理员面前的一个重要课题。

网络安全采用的技术很多，通过ACL（Access Control List，访问控制列表）对数据包进行过滤，实现访问控制，是实现基本网络安全的手段之一。

【基本原理】ACL是依据数据特征实施通过或阻止决定的过程控制方法，是包过滤防火墙的一种重要实现方式。

ACL是在网络设备中定义的一个列表，由一系列的匹配规则（rule）组成，这些规则包含了数据包的一些特征，比如源地址、目的地址、协议类型以及端口号等信息，并预先设定了相应的策略——允许（permint）或禁止（Deny）数据包通过。

基于ACL的包过滤防火墙通常配置在路由器的端口上，并且具有方向性。

每个端口的出站方向（Outbound）和入站方向（Inbound）均可配置独立的ACL 进行包过滤。

出方向过滤基于ACL的包过滤当路由器收到一个数据包时，如果进入端口处没有启动ACL包过滤，则数据包直接提交路由器转发进程处理，如果进入端口处启动了ACL包过滤，则数据交给入站防火墙进行过滤，其工作流程如图所示。

ACL实例

实例1—标准访问控制列表：禁止172.16.4.0/24网段中除172.16.4.13这台计算机访问172.16.3.0/24的计算机。

172.16.4.13可以正常访问172.16.3.0/24。

access-list 1 permit host 172.16.4.13 设置ACL，容许172.16.4.13的数据包通过。

access-list 1 deny any设置ACL，阻止其他一切IP地址进行通讯传输。

int e 1进入E1端口。

ip access-group 1 in将ACL 1宣告。

经过设置后E1端口就只容许来自172.16.4.13这个IP地址的数据包传输出去了。

来自其他IP地址的数据包都无法通过E1传输。

小提示：由于CISCO默认添加了DENY ANY的语句在每个ACL中，所以上面的access-list 1 deny any这句命令可以省略。

另外在路由器连接网络不多的情况下也可以在E0端口使用ip access-group 1 out命令来宣告，宣告结果和上面最后两句命令效果一样。

实例2—扩展访问控制列表：禁止172.16.3.0的计算机访问172.16.4.0的计算机，包括那台服务器，不过惟独可以访问172.16.4.13上的WWW服务，而其他服务不能访问。

access-list 101 permit tcp any 172.16.4.13 0.0.0.0 eq www设置ACL101，容许源地址为任意IP，目的地址为172.16.4.13主机的80端口即WWW服务。

由于CISCO默认添加DENY ANY的命令，所以ACL只写此一句即可。

int e 1进入E1端口ip access-group 101 out将ACL101宣告出去设置完毕后172.16.3.0的计算机就无法访问172.16.4.0的计算机了，就算是服务器172.16.4.13开启了FTP服务也无法访问，惟独可以访问的就是172.16.4.13的WWW服务了。

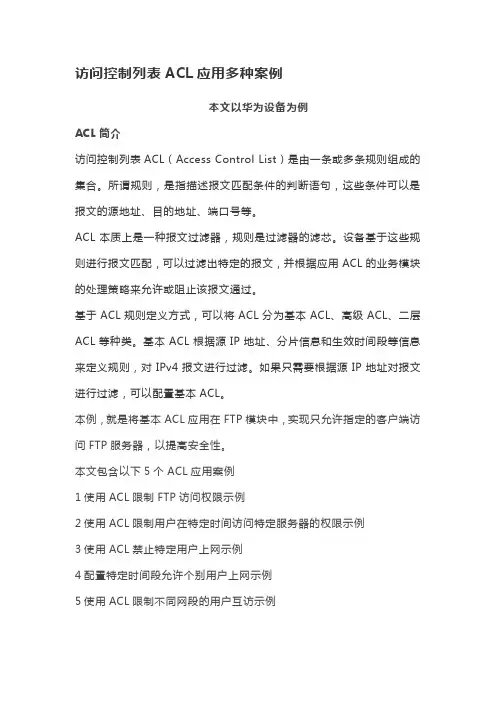

访问控制列表ACL应用多种案例

访问控制列表ACL应用多种案例本文以华为设备为例ACL简介访问控制列表ACL（Access Control List）是由一条或多条规则组成的集合。

所谓规则，是指描述报文匹配条件的判断语句，这些条件可以是报文的源地址、目的地址、端口号等。

ACL本质上是一种报文过滤器，规则是过滤器的滤芯。

设备基于这些规则进行报文匹配，可以过滤出特定的报文，并根据应用ACL的业务模块的处理策略来允许或阻止该报文通过。

基于ACL规则定义方式，可以将ACL分为基本ACL、高级ACL、二层ACL等种类。

基本ACL根据源IP地址、分片信息和生效时间段等信息来定义规则，对IPv4报文进行过滤。

如果只需要根据源IP地址对报文进行过滤，可以配置基本ACL。

本例，就是将基本ACL应用在FTP模块中，实现只允许指定的客户端访问FTP服务器，以提高安全性。

子网2（172.16.107.0/24）的所有用户只能在某一个时间范围内访问FTP 服务器。

其他用户不可以访问FTP服务器。

已知Switch与各个子网之间路由可达，要求在Switch上进行配置，实现FTP服务器对客户端访问权限的设置。

访问控制列表经典案例

访问控制列表经典案例（1）财务部门为了更好地服务员工，开发了一个WEB站点供员工查询薪资信息。

请配置ACL实现：员工既能保证查询到个人的薪资信息，又要保证财务部门核心数据库的安全，杜绝恶意窥探和入侵。

RouterA(config)# access-list 100 permit ip host 192.168.5.1 anyRouterA(config)# access-list 100 permit ip 192.168.2.0 0.0.0.255 host 192.168.1.2RouterA(config)# access-list 100 permit ip 192.168.5.0 0.0.0.255 host 192.168.1.2RouterA(config)# access-list 100 permit ip 192.168.6.0 0.0.0.255 host 192.168.1.2RouterA(config)# access-list 100 deny ip any anyRouterA(config)#int e0RouterA(config-if)#ip access-group 100 out（2）财务部的WEB服务器出现硬件故障，其WEB站点迁移到了财务部门的数据库服务器上。

调整ACL配置策略，要求员工既能保证查询到个人的薪资信息，又要保证能财务部门核心数据库的安全。

已知Web服务使用的端口号为80。

RouterA(config)# access-list 100 permit ip host 192.168.5.1 anyRouterA(config)# access-list 100 permit tcp 192.168.2.0 0.0.0.255 host 192.168.100.1 eq 80RouterA(config)# access-list 100 permit tcp 192.168.5.0 0.0.0.255 host 192.168.100.1 eq 80RouterA(config)# access-list 100 permit tcp 192.168.6.0 0.0.0.255 host 192.168.100.1 eq 80。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

为什么使用访问控制列表(ACL)?
• 当网络快速增长时,ACL能够更好地为企业控制流量的入出.
• 为穿越路由器或交换机的流量实施过滤.
访问列表（ACL）的应用
应用到路由器接口上控制数据流的通过: • Permit(允许)或deny(拒绝)分组穿越路由器. • 允许或拒绝到路由器的vty(虚拟终端)访问. • 如果没有访问控制列表,所有的数据流都能穿越路由器的接口
• ACL作为一种安全控制的可选手段，网络管理员可以根据企业的实际需要做流量的允许或拒绝操作。
总结(继续)
• Inbound(入站)访问列表是先对数据报实施允许还是拒绝的操作,如果允许的话再路由到路由器的相应出口. 而 outbound(出站)访问列表是先路由数据包,再根据出口的访问规则实行数据包的允许还是拒绝的操作.
随意访问.
访问列表的其他应用
• 依照企业策略对各种不同类型的分组在不同情况下实行专门的控制。
访问控制列表的类型
• 标准访问列表（standard access lists) – 只检查分组的源地址信息 – 允许或拒绝的是整个协议栈
• 扩展访问列表（extended access lists) – 可以同时检查源和目的地址信息 – 可针对于三层或四层协议信息进行控制，是目前使用非常广泛的安全控制方法。
• 接受任何地址: 0.0.0.0 255.255.255.255 • 可以缩写为：any.
使用通配符掩码匹配IP子网
• 如果你想实施路由通告过滤,可以使用ACL结合路由通告命令对需要通过的子网路由进行过滤.比如你想让下列路由信息通过: 172.30.16.0/24 to 172.30.31.0/24.
通配符掩码匹配特定的主机地址
• 检查所有的地址位(匹配所有). • 检查一个IP主机地址, 例如:
• 例如, 172.30.16.29 0.0.0.0 检查所有的地址位. • 在访问控制列表中可以简写为host 172.30.16.29.
通配符掩码匹配任何IP地址
• 测试条件: 忽略所有的地址位(匹配所有). • An IP host address, for example:
同样包括标准和扩展两种列表，定义过滤的语句与编号方式相似。
使用标准访问列表对分组实施过滤
使用扩展访问控制列表对分组实施过滤
出站ACL是如何工作的？
• 如果没有任何ACL条目相匹配，则缺省丢弃此分组。
ACL的过滤流程: 拒绝或允许
通配符掩码位: 如何检查相应的地址位
• 0 表示检查相应的位. • 1 表示不检查（忽略）相应的位.
Access Lists(访问列表) 和它们的应用
ห้องสมุดไป่ตู้
© 2002, Cisco Systems, Inc. All rights reserved.
3
目标
完成本章后,你能:
• 解释访问列表的目的并知晓他们常用的应用. • 描述CISCO IOS软件系统是如何在接口的”in”
或”out”方向上处理标准和扩展访问列表的.
• Cisco IOS 对ACL是按照从上至下顺序执行的,因此,推荐你把最严格和最常用的条目放在上面,而不常用和不严格的条目放在下面,这样不仅严谨而且不浪费路由器的CPU 资源.
• 流量的过滤与否是通过在ACL中地址和通配符掩码的比对实现的。“1”为不关注；“0”为关注位。
人有了知识，就会具备各种分析能力，明辨是非的能力。所以我们要勤恳读书，广泛阅读，古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识，培养逻辑思维能力；通过阅读文学作品，我们能提高文学鉴赏水平，培养文学情趣；通过阅读报刊，我们能增长见识，扩大自己的知识面。有许多书籍还能培养我们的道德情操，给我们巨大的精神力量，鼓舞我们前进。
使用访问控制列表(ACL)管理IP流量
模块 6
目标
本模块完成后,你能:
• 对于一个给定的路由器,你能使用IOS命令配置标准访问列表和扩展访问列表,并能熟练的应用 NAT/PAT(网络地址转换/端口地址转换)来访问外部网络.
• 使用show命令显示访问控制列表的内容;并通过观察记数器的数值来确定访问列表条目是否生效, 从而明白你是否做的正确
• 地址和通配符掩码: 172.30.16.0 0.0.15.255
总结
• 访问列表是实施各种网络控制的强大的工具；不仅对数据包通过路由器接口实施安全控制，而且可以起到控制路由信息的发布和节省带宽的作用。
• 一个ACL是一组允许或拒绝的判断语句的集合；它可以根据数据报的三层或四层协议信息进行流量的过滤。ACL可以对通过路由器或到达路由器的流量进行过滤，但对路由器自身产生的流量不能起到过滤作用。
如何识别标准和扩展访问列表
• 标准IP访问列表 (1-99)：只使用源地址信息来做过滤决定. • 扩展IP访问列表(100-199)：可以根据源和目的IP地址、协议类型、源和
目的端口等信息综合作出过滤决定. • 延伸的标准IP访问列表编号：1300-1999. • 延伸的扩展IP访问列表编号：2000-2699. • 其他的访问列表号码用来进行其他二层或三层网络协议的过滤。 • 命名的IP访问控制列表：以列表名代替列表编号来定义IP访问控制列表，
