ACL访问控制列表配置案例

合集下载

ACL访问控制列表配置案例

访问控制列表练习----扩展访问控制列表R1#configureR1(config)#int loo 1R1(config-if)#ip add 1.1.1.1 255.255.255.0R1(config-if)#no shutdownR1(config-if)# int fa 0/0R1(config-if)#ip add 12.12.12.1 255.0.0.0R1(config-if)#no shutdownR1(config-if)#do show ip int bR1(config-if)#R1(config)#ip route 23.0.0.0 255.0.0.0 fa0/0R1(config)#ip route 3.3.3.0 255.255.255.0 fa0/0R1(config)#ip route 100.100.100.0 255.255.255.0 fa0/0R1(config)#exitR1#show ip routeR2#configureR2(config)#int fa 0/0R2(config-if)#ip add 12.12.12.2 255.0.0.0R2(config-if)#no shutdownR2(config-if)# int fa 0/1R2(config-if)#ip add 23.23.23.1 255.0.0.0R2(config-if)#no shutdownR2(config-if)#do show ip int bR2(config-if)#R2(config)#ip route 1.1.1.0 255.255.255.0 fa0/0R2(config)#ip route 3.3.3.0 255.255.255.0 fa0/1R2(config)#ip route 100.100.100.0 255.255.255.0 fa0/1 R2(config)#exitR3#configureR3(config)#int fa 0/1R3(config-if)#ip add 23.23.23.2 255.0.0.0R3(config-if)#no shutdownR3(config-if)# int fa 0/0R3(config-if)#ip add 100.100.100.1 255.255.255.0 R3(config-if)#no shutdownR3(config-if)#int loo 1R3(config-if)#ip add 3.3.3.3 255.255.255.0R3(config-if)#do show ip int bR3(config-if)#R3(config)#ip route 1.1.1.0 255.255.255.0 fa0/1 R3(config)#ip route 12.0.0.0 255.0.0.0 fa0/1R3(config)#exit1、禁止1.1.1.1访问3.3.3.3,允许其他流量分析后，发现使用扩展ACL并且放在R2：的fa0/0进口上较好用R1的回环口1.1.1.1 ping R3 的回环口3.3.3.3 R1#ping 3.3.3.3 source 1.1.1.1进入R2配置访问列表R2(config)#access-list 101 deny ip host 1.1.1.1 host 3.3.3.3R2(config)#access-list 101 permit ip any anyR2(config)#int fa 0/0R2(config-if)#ip access-group 101 inR2(config-if)#用R1的回环口1.1.1.1 ping R3 的回环口3.3.3.3R1#ping 3.3.3.3 source 1.1.1.1R1#ping 3.3.3.3R1#ping 3.3.3.3 source 12.12.12.12：禁止1.1.1.1访问100.100.100.100，允许其他流量注意：做这个要去掉上一题的分析后，发现使用扩展ACL并且放在R2：的fa0/0进口上较好用R1的回环口1.1.1.1 ping R3 的f0/0 100.100.100.100R1#ping 100.100.100.100 source 1.1.1.1进入R2配置访问列表R2(config)#access-list 102 deny ip host 1.1.1.1 host 100.100.100.100 R2(config)#access-list 102 permit ip any anyR2(config)#int fa 0/0R2(config-if)#ip access-group 102 inR2(config-if)#用R1的回环口1.1.1.1 ping R3 的f0/0 100.100.100.100R1#ping 100.100.100.100 source 1.1.1.1R1#ping 100.100.100.100R1#ping 100.100.100.100 source 12.12.12.1VPCS[1]ping 1.1.1.13:禁止100.100.100.0访问1.1.1.1的web流量,允许其他所有注意：做这个要去掉上一题的分析后，发现使用扩展ACL并且放在R2：的fa0/1进口上较好r2(config)#access-list 103 deny tcp 100.100.100.0 0.0.0.255 host 1.1.1.1 eq 80 r2(config)#access-list 103 permit ip any anyr2(config)#int fa 0/1r2(config-if)#ip access-group 103 in注意，此题无法演示结果现象4:允许100.100.100.100ping1.1.1.1但是不允许反向操作,其他流量允许注意：做这个要去掉上一题的分析后，发现使用扩展ACL分析ping。

10、ACL访问控制列表

ACL访问控制列表一、实验拓扑图:PC-A GW:10.1.2.1PC-B GW:10.1.3.1Fei_2/1 10.1.2.1/24Fei_2/210.1.3.1/24SERVER10.1.1.100/24GW:10.1.1.1 10.1.1.1/24二、操作步骤：实验1：实验目标：禁止PC A 访问server，允许其他PC 访问server. 3228的配置ZXR10#vlan databaseZXR10(vlan)#vlan 2ZXR10(vlan)#vlan 3ZXR10(vlan)#vlan 4ZXR10(vlan)#exitZXR10#conf tZXR10(config)#interface fei_1/1ZXR10(config-if)#switchport mode accessZXR10(config-if)#switchport access vlan 2ZXR10(config-if)#exitZXR10(config)#interface fei_1/2ZXR10(config-if)#switchport mode accessZXR10(config-if)#switchport access vlan 3ZXR10(config-if)#exitZXR10(config)#interface fei_1/10ZXR10(config-if)#switchport mode accessZXR10(config-if)#switchport access vlan 4ZXR10(config-if)#exitZXR10(config)#interface vlan 2ZXR10(config-if)#ip add 10.1.2.1 255.255.255.0ZXR10(config-if)#exitZXR10(config)#interface vlan 3ZXR10(config-if)#ip add 10.1.3.1 255.255.255.0ZXR10(config-if)#exitZXR10(config)#interface vlan 4ZXR10(config-if)#ip add 10.1.1.1 255.255.255.0ZXR10(config-if)#exitZXR10(config)#acl extend number 100ZXR10(config-ext-acl)#rule 1 deny ip 10.1.2.100 0.0.0.0 10.1.1.100 0.0.0.0 //第一个ip地址为源ip，后面跟着通配符；后一个ip地址为目的地址，跟着为通配符ZXR10(config-ext-acl)#rule 2 permit ip any any----允许除RULE 1 的IP地址之外的其他所有IP地址ZXR10(config-ext-acl)#exitZXR10(config)#interface fei_1/1--------进入接口应用访问控制列表ZXR10(config-if)# ip access-group 100 in------在进方向设置ACL列表ZXR10(config-if)#exit实验1验证方法：观察实验结果1、show acl 查看全部acl配置情况2、PC-A ping server，是否可以ping通?3、PC-B ping server，是否可以ping通?实验2：实验目标：只允许 PC A telnet 3928交换机Telnet, 禁止所有其他PC telnet3928的配置ZXR10(config)#username ZTE password ZTEZXR10(config)# acl standard number 1ZXR10(config-ext-acl)# rule 1 permit 10.1.2.100 0.0.0.0---唯一匹配ZXR10(config-ext-acl)#exitZXR10(config)# line telnet access-class 1实验2验证方法：观察实验结果1、show acl 查看全部acl配置情况2、PC-A telnet T64G，是否可以登录上。

实验十 ACL访问控制列表

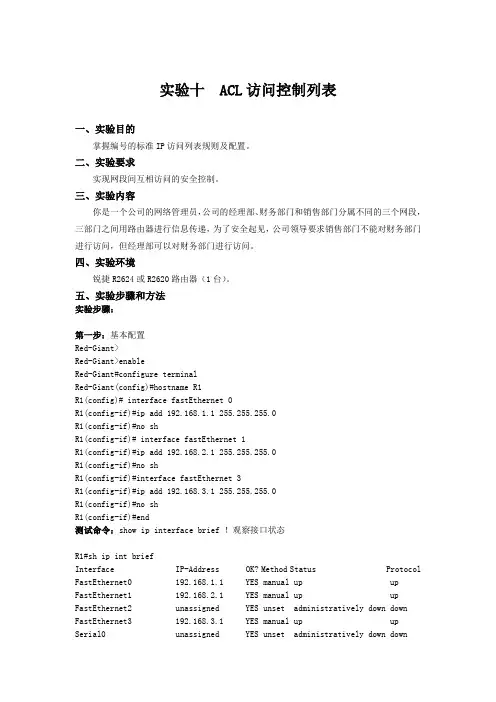

实验十 ACL访问控制列表一、实验目的掌握编号的标准IP访问列表规则及配置。

二、实验要求实现网段间互相访问的安全控制。

三、实验内容你是一个公司的网络管理员，公司的经理部、财务部门和销售部门分属不同的三个网段，三部门之间用路由器进行信息传递，为了安全起见，公司领导要求销售部门不能对财务部门进行访问，但经理部可以对财务部门进行访问。

四、实验环境锐捷R2624或R2620路由器（1台）。

五、实验步骤和方法实验步骤：第一步：基本配置Red-Giant>Red-Giant>enableRed-Giant#configure terminalRed-Giant(config)#hostname R1R1(config)# interface fastEthernet 0R1(config-if)#ip add 192.168.1.1 255.255.255.0R1(config-if)#no shR1(config-if)# interface fastEthernet 1R1(config-if)#ip add 192.168.2.1 255.255.255.0R1(config-if)#no shR1(config-if)#interface fastEthernet 3R1(config-if)#ip add 192.168.3.1 255.255.255.0R1(config-if)#no shR1(config-if)#end测试命令：show ip interface brief ！观察接口状态R1#sh ip int briefInterface IP-Address OK? Method Status Protocol FastEthernet0 192.168.1.1 YES manual up up FastEthernet1 192.168.2.1 YES manual up up FastEthernet2 unassigned YES unset administratively down down FastEthernet3 192.168.3.1 YES manual up up Serial0 unassigned YES unset administratively down downSerial1 unassigned YES unset administratively down down第二步：配置标准IP访问控制列表R1(config)#access-list 1 deny 192.168.1.0 0.0.0.255 ! 拒绝来自192.168.1.0网段的流量通过R1(config)#access-list 1 permit 192.168.3.0 0.0.0.255 ! 允许来自192.168.3.0网段的流量通过验证测试：show access-lists 1R1#sh access-lists 1Standard IP access list 1deny 192.168.1.0, wildcard bits 0.0.0.255permit 192.168.3.0, wildcard bits 0.0.0.第三步：把访问控制列表在接口下应用R1(config)# interface fastEthernet 1R1(config-if)#ip access-group 1 out ! 在接口下访问控制列表出栈流量调用验证测试：show ip access-lists 1ping(192.168.1.0网段的主机不能ping通192.168.2.0网段的主机；192.168.3.0网段的主机能ping通192.168.2.0网段的主机)注意事项：●注意在访问控制列表的网络掩码是反掩码；●标准控制列表要应用在尽量靠近目的地址的接口；●注意标准访问控制列表的编号是从1-99 。

ACL配置实例

ACL配置实例拓扑图如下：实验一：标准访问控制列表1、设置访问控制列表1，禁止192、168、2、2这台主机访问192、168、1、0/24这个网段中得服务器，而192、168、2、0/24这个网段中得其它主机可以正常访问。

设置访问控制列表如下：R1(config)#access-list 1 deny host 192、168、2、2R1(config)#access-list 1 permit any将访问控制列表应用到接口F0/0得出站方向上R1(config)#int f0/0R1(config-if)#ip access-group 1 out2、设置访问控制列表2，只允许192、168、2、0/24这个网段中得主机可以访问外网，192、168、1、0/24这个网段得主机则不可以。

设置访问控制列表R1(config)#access-list 2 permit 192、168、2、0 0、0、0、255将访问控制列表应用到S0/0得出站方向上R1(config)#int serial 0/0R1(config-if)#ip access-group 2 out3、设置访问控制列表3，只允许192、168、2、3这台主机可以使用telnet连接R1。

4、查瞧访问控制列表2 match(es)这些信息显示就是过滤包得数据，可以使用clear access-list counters命令来清除。

5、查瞧配置在接口上得访问控制列表6、删除访问控制列表删除访问控制列表要从两个方面入手，一就是删除访问控制列表，二就是取消访问控制列表有接口上得应用。

R1(config)#no access-list 1R1(config)#int f0/0R1(config-if)#no ip access-group 1 out实验二：扩展访问控制列表扩展访问控制列表得语法：access-list [100-199] [permit/deny] 协议源IP 源IP反码目标IP 目标IP 反码条件[eq] [具体协议/端口号]1、在SERVER上搭建、DNS服务如下：2、测试从三台PC中就是否可以正常访问各种服务。

华为设备访问控制列表ACL的原理与配置

只比较前8位
如何使用反掩码
扩展访问控制列表
从202.110.10.0/24来的,到179.100.17.10的，使用TCP协议，利用HTTP访问的数据包可以通过！
路由器
扩展访问控制列表使用除源地址外更多的信息描述数据包，表明是允许还是拒绝。
配置TCP/UDP协议的扩展访问列表： rule { normal | special }{ permit | deny } { tcp | udp } [source source-addr source-wildcard | any ] [source-port operator port1 [ port2 ] ] [ destination dest-addr dest- wildcard | any ] [destination-port operator port1 [ port2 ] ] [logging] 配置ICMP协议的扩展访问列表： rule { normal | special }{ permit | deny } icmp [source source-addr source-wildcard | any ] [ destination dest-addr dest- wildcard | any ] [icmp-type icmp-type icmp-code] [logging] 配置其它协议的扩展访问列表： rule { normal | special }{ permit | deny } { ip | ospf | igmp | gre } [source source-addr source-wildcard | any ] [ destination dest-addr dest- wildcard | any ] [logging]

访问控制列表ACL应用多种案例

访问控制列表ACL应用多种案例本文以华为设备为例ACL简介访问控制列表ACL（Access Control List）是由一条或多条规则组成的集合。

所谓规则，是指描述报文匹配条件的判断语句，这些条件可以是报文的源地址、目的地址、端口号等。

ACL本质上是一种报文过滤器，规则是过滤器的滤芯。

设备基于这些规则进行报文匹配，可以过滤出特定的报文，并根据应用ACL的业务模块的处理策略来允许或阻止该报文通过。

基于ACL规则定义方式，可以将ACL分为基本ACL、高级ACL、二层ACL等种类。

基本ACL根据源IP地址、分片信息和生效时间段等信息来定义规则，对IPv4报文进行过滤。

如果只需要根据源IP地址对报文进行过滤，可以配置基本ACL。

本例，就是将基本ACL应用在FTP模块中，实现只允许指定的客户端访问FTP服务器，以提高安全性。

本文包含以下5个ACL应用案例1使用ACL限制FTP访问权限示例2使用ACL限制用户在特定时间访问特定服务器的权限示例3使用ACL禁止特定用户上网示例4配置特定时间段允许个别用户上网示例5使用ACL限制不同网段的用户互访示例使用ACL限制FTP访问权限示例组网需求如图1所示，Switch作为FTP服务器，对网络中的不同用户开放不同的访问权限：子网1（172.16.105.0/24）的所有用户在任意时间都可以访问FTP服务器。

子网2（172.16.107.0/24）的所有用户只能在某一个时间范围内访问FTP 服务器。

其他用户不可以访问FTP服务器。

已知Switch与各个子网之间路由可达，要求在Switch上进行配置，实现FTP服务器对客户端访问权限的设置。

图1 使用基本ACL限制FTP访问权限组网图操作步骤配置时间段<HUAWEI> system-view[HUAWEI] sysname Switch[Switch] time-range ftp-access from 0:0 2014/1/1 to 23:592014/12/31 //配置ACL生效时间段，该时间段是一个绝对时间段模式的时间段[Switch] time-range ftp-access 14:00 to 18:00 off-day //配置ACL生效时间段，该时间段是一个周期时间段，ftp-access最终生效的时间范围为以上两个时间段的交集配置基本ACL[Switch] acl number 2001[Switch-acl-basic-2001] rule permit source 172.16.105.00.0.0.255 //允许172.16.105.0/24网段的所有用户在任意时间都可以访问FTP服务器[Switch-acl-basic-2001] rule permit source 172.16.107.0 0.0.0.255 time-range ftp-access //限制172.16.107.0/24网段的所有用户只能在ftp-access时间段定义的时间范围内访问FTP服务器[Switch-acl-basic-2001] rule deny source any //限制其他用户不可以访问FTP服务器[Switch-acl-basic-2001] quit配置FTP基本功能[Switch] ftp server enable //开启设备的FTP服务器功能，允许FTP 用户登录[Switch] aaa[Switch-aaa] local-user huawei password irreversible-cipherirreversible-cipher方式的密码仅适用于V200R003C00及以后版本，在V200R003C00之前版本上，仅适用cipher方式密码[Switch-aaa] local-user huawei privilege level 15 //配置FTP用户的用户级别[Switch-aaa] local-user huawei service-type ftp //配置FTP用户的服务类型[Switch-aaa] local-user huawei ftp-directory cfcard: //配置FTP用户的授权目录，在盒式交换机上需配置为flash:[Switch-aaa] quit配置FTP服务器访问权限[Switch] ftp acl 2001 //在FTP模块中应用ACL验证配置结果在子网1的PC1（172.16.105.111/24）上执行ftp 172.16.104.110命令，可以连接FTP服务器。

网络安全之——ACL（访问控制列表）

网络安全之——ACL（访问控制列表）网络安全之——ACL(访问控制列表)【实验目的】1、掌握基本ACL的原理及配置方法。

2、熟悉高级ACL的应用场合并灵活运用。

【实验环境】H3C三层交换机1台，PC 3台，标准网线3根。

【引入案例1】某公司建设了Intranet，划分为经理办公室、档案室、网络中心、财务部、研发部、市场部等多个部门，各部门之间通过三层交换机（或路由器）互联，并接入互联网。

自从网络建成后麻烦不断，一会儿有人试图偷看档案室的文件或者登录网络中心的设备捣乱，一会儿财务部抱怨研发部的人看了不该看的数据，一会儿领导抱怨员工上班时候整天偷偷泡网，等等。

有什么办法能够解决这些问题呢？【案例分析】网络应用与互联网的普及在大幅提高企业的生产经营效率的同时也带来了许多负面影响，例如，数据的安全性、员工经常利用互联网做些与工作不相干的事等等。

一方面，为了业务的发展，必须允许合法访问网络，另一方面，又必须确保企业数据和资源尽可能安全，控制非法访问，尽可能的降低网络所带来的负面影响，这就成了摆在网络管理员面前的一个重要课题。

网络安全采用的技术很多，通过ACL （Access Control List，访问控制列表）对数据包进行过滤，实现访问控制，是实现基本网络安全的手段之一。

【基本原理】ACL是依据数据特征实施通过或阻止决定的过程控制方法，是包过滤防火墙的一种重要实现方式。

ACL是在网络设备中定义的一个列表，由一系列的匹配规则（rule）组成，这些规则包含了数据包的一些特征，比如源地址、目的地址、协议类型以及端口号等信息，并预先设定了相应的策略——允许（permint）或禁止（Deny）数据包通过。

基于ACL的包过滤防火墙通常配置在路由器的端口上，并且具有方向性。

每个端口的出站方向（Outbound）和入站方向（Inbound）均可配置独立的ACL 进行包过滤。

出方向过滤基于ACL的包过滤当路由器收到一个数据包时，如果进入端口处没有启动ACL包过滤，则数据包直接提交路由器转发进程处理，如果进入端口处启动了ACL包过滤，则数据交给入站防火墙进行过滤，其工作流程如图所示。

ACL访问控制列表的配置-标准ACL的配置示例-华为

OSPF
G0/0/0 R2 12.1.1.2/24
G0/0/1 10.10.1.254/24
G0/0/1 10.10.2.254/24
G0/0/2 10.10.3.254/24
PC1 10.10.1.1/24
PC2 10.10.2.1/24
Server 10.10.3.1/24
[R1]ospf 1 router-id 1.1.1.1 [R1-ospf-1]area 0 [R1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255 [R1-ospf-1-area-0.0.0.0]network 10.10.1.0 0.0.0.255
[R2]interface G0/0/1
[R2-GigabitEthernet0/0/1]traffic-filter outbound acl 2000 //在接口的out方向应用ACL

R1 G0/0/0 12.1.1.1/24
OSPF
G0/0/0 R2 12.1.1.2/24
G0/0/1 10.10.1.254/24
G0/0/1 10.10.2.254/24
G0/0/2 10.10.3.254/24
PC1 10.10.1.1/24
PC2 10.10.2.1/24
Server 10.10.3.1/24
//拒绝源为10.10.1.0/24网段的所有流量
[R2-acl-basic-2000]rule 10 permit source any //允许所有的其他流量通过
标准ACL的配置-在R2的接口上运用标准ACL
要求配置标准ACL，实现PC1所在网段不能访问PC2,但是PC1所在网段能够访问Server。

H3C交换机典型(ACL)访问控制列表配置实例

H3C交换机典型（ACL）访问控制列表配置实例一、组网需求：1．通过配置基本访问控制列表，实现在每天8:00～18:00时间段内对源IP为10.1.1.2主机发出报文的过滤；2．要求配置高级访问控制列表，禁止研发部门与技术支援部门之间互访，并限制研发部门在上班时间8:00至18:00访问工资查询服务器；3．通过二层访问控制列表，实现在每天8:00～18:00时间段内对源MAC为00e0-fc01-0101的报文进行过滤。

二、组网图：三、配置步骤：H3C 3600 5600 5100系列交换机典型访问控制列表配置共用配置1．根据组网图，创建四个vlan，对应加入各个端口<H3C>system-view[H3C]vlan 10[H3C-vlan10]port GigabitEthernet 1/0/1[H3C-vlan10]vlan 20[H3C-vlan20]port GigabitEthernet 1/0/2[H3C-vlan20]vlan 30[H3C-vlan30]port GigabitEthernet 1/0/3[H3C-vlan30]vlan 40[H3C-vlan40]port GigabitEthernet 1/0/4[H3C-vlan40]quit2．配置各VLAN虚接口地址[H3C]interface vlan 10[H3C-Vlan-interface10]ip address 10.1.1.1 24 [H3C-Vlan-interface10]quit[H3C]interface vlan 20[H3C-Vlan-interface20]ip address 10.1.2.1 24 [H3C-Vlan-interface20]quit[H3C]interface vlan 30[H3C-Vlan-interface30]ip address 10.1.3.1 24 [H3C-Vlan-interface30]quit[H3C]interface vlan 40[H3C-Vlan-interface40]ip address 10.1.4.1 24 [H3C-Vlan-interface40]quit3．定义时间段[H3C] time-range huawei 8:00 to 18:00 working-day需求1配置（基本ACL配置）1．进入2000号的基本访问控制列表视图[H3C-GigabitEthernet1/0/1] acl number 20002．定义访问规则过滤10.1.1.2主机发出的报文[H3C-acl-basic-2000] rule 1 deny source 10.1.1.2 0 time-range Huawei3．在接口上应用2000号ACL[H3C-acl-basic-2000] interface GigabitEthernet1/0/1[H3C-GigabitEthernet1/0/1] packet-filter inbound ip-group 2000[H3C-GigabitEthernet1/0/1] quit需求2配置（高级ACL配置）1．进入3000号的高级访问控制列表视图[H3C] acl number 30002．定义访问规则禁止研发部门与技术支援部门之间互访[H3C-acl-adv-3000]rule 1 deny ip source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.2553．定义访问规则禁止研发部门在上班时间8:00至18:00访问工资查询服务器[H3C-acl-adv-3000] rule 2 deny ip source any destination 129.110.1.2 0.0.0.0 time -range Huawei[H3C-acl-adv-3000] quit4．在接口上用3000号ACL[H3C-acl-adv-3000] interface GigabitEthernet1/0/2[H3C-GigabitEthernet1/0/2] packet-filter inbound ip-group 3000需求3配置（二层ACL配置）1．进入4000号的二层访问控制列表视图[H3C] acl number 40002．定义访问规则过滤源MAC为00e0-fc01-0101的报文[H3C-acl-ethernetframe-4000] rule 1 deny source 00e0-fc01-0101 ffff-ffff-ffff time-r ange Huawei3．在接口上应用4000号ACL[H3C-acl-ethernetframe-4000] interface GigabitEthernet1/0/4[H3C-GigabitEthernet1/0/4] packet-filter inbound link-group 40002 H3C 5500-SI 3610 5510系列交换机典型访问控制列表配置需求2配置1．进入3000号的高级访问控制列表视图[H3C] acl number 30002．定义访问规则禁止研发部门与技术支援部门之间互访[H3C-acl-adv-3000]rule 1 deny ip source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.2553．定义访问规则禁止研发部门在上班时间8:00至18:00访问工资查询服务器[H3C-acl-adv-3000] rule 2 deny ip source any destination 129.110.1.2 0.0.0.0 time -range Huawei[H3C-acl-adv-3000] quit4．定义流分类[H3C] traffic classifier abc[H3C-classifier-abc]if-match acl 3000[H3C-classifier-abc]quit5．定义流行为，确定禁止符合流分类的报文[H3C] traffic behavior abc[H3C-behavior-abc] filter deny[H3C-behavior-abc] quit6．定义Qos策略，将流分类和流行为进行关联[H3C]qos policy abc[H3C-qospolicy-abc] classifier abc behavior abc[H3C-qospolicy-abc] quit7．在端口下发Qos policy[H3C] interface g1/1/2[H3C-GigabitEthernet1/1/2] qos apply policy abc inbound8．补充说明：l acl只是用来区分数据流，permit与deny由filter确定；l 如果一个端口同时有permit和deny的数据流，需要分别定义流分类和流行为，并在同一QoS策略中进行关联；l QoS策略会按照配置顺序将报文和classifier相匹配，当报文和某一个classifier匹配后，执行该classifier所对应的behavior，然后策略执行就结束了，不会再匹配剩下的classif ier；l 将QoS策略应用到端口后，系统不允许对应修改义流分类、流行为以及QoS策略，直至取消下发。

访问控制列表(ACL)的配置

访问控制列表(ACL)的配置
目录
• ACL的基本概念 • ACL的配置步骤 • ACL的常见应用场景 • ACL配置的注意事项 • ACL的发展趋势与未来展望 • 案例分析
01 ACL的基本概念
定义与作用
定义
访问控制列表(ACL)是一种安全机制，用于对网络设备的数据包进行过滤，以控制对网络资源的访问。
网络设备访问控制
路由器访问控制
通过ACL配置，可以限制对路由器特定端口的访问，保护路由器免受非法访问和恶意攻击。
交换机端口访问控制
在交换机上配置ACL，可以限制特定MAC地址或IP地址的计算机访问特定的端口，防止未经授权的设备接入网络。
服务器资源保护
文件服务器保护
通过ACL配置，可以限制用户对服务器上特定文件夹或文件的访问，确保敏感数据不被非法获取或篡改。
规则的冗余与冲突
要点一
总结词
避免规则的冗余和冲突是ACL配置的重要考虑因素。
要点二
详细描述
在配置ACL时，需要避免规则的冗余和冲突。冗余的规则会增加配置的复杂性和维护成本，而冲突的规则会导致数据包的处理结果不确定。为了避免冗余和冲突，需要对每一条规则进行仔细的审查和测试，确保其作用明确且不会与其他规则产生冲突。同时，可以采用一些工具和技术来检测和解决规则的冗余和冲突问题。
05 ACL的发展趋势与未来展望
ACL技术的演进
传统ACL
基于端口和IP地址的访问控制，适用于简单的网络环境。
扩展ACL
增加了协议和端口的匹配，能够实现更精细的访问控制。
基于上下文的ACL
结合网络流量的上下文信息，实现更智能的访问控制。
ACL在云计算中的应用
01

H3C交换机典型(ACL)访问控制列表配置实例

精心整理H3C交换机典型（ACL）访问控制列表配置实例一、组网需求：2．要求配置高级访问控制列表，禁止研发部门与技术支援部门之间互访，并限制研发部门在上班时间8:00至18:00访问工资查询服务器；3．通过二层访问控制列表，实现在每天8:00～18:00时间段内对源MAC为00e0-fc01-0101的报文进行过滤。

ACL访问控制列表配置.

ACL的使用ACL的处理过程：1.它是判断语句，只有两种结果，要么是拒绝（deny）,要么是允许（permit）2.语句顺序按照由上而下的顺序处理列表中的语句3.语句排序处理时，不匹配规则就一直向下查找，一旦某条语句匹配，后续语句不再处理。

4.隐含拒绝如果所有语句执行完毕没有匹配条目默认丢弃数据包，在控制列表的末尾有一条默认拒绝所有的语句，是隐藏的（deny）要点：1.ACL能执行两个操作：允许或拒绝。

语句自上而下执行。

一旦发现匹配，后续语句就不再进行处理一因此先后顺序很重要。

如果没有找到匹配，ACL末尾不可见的隐含拒绝语句将丢弃分组。

一个ACL应该至少有一条permit语句；否则所有流量都会丢弃，因为每个ACL末尾都有隐藏的隐含拒绝语句。

2.如果在语句结尾增加denyany的话可以看到拒绝记录3.CiscoACL有两种类型一种是标准另一种是扩展，使用方式习惯不同也有两种方式一种是编号方式，另一种是命名方式。

示例：编号方式标准的ACL使用1~99以及1300~1999之间的数字作为表号，扩展的ACL使用100~199以及2000~2699之间的数字作为表号一、标准（标准ACL可以阻止来自某一网络的所有通信流量，或者允许来自某一特定网络的所有通信流量，或者拒绝某一协议簇（比如IP）的所有通信流量。

）允许172.17.31.222通过，其他主机禁止Cisco-3750（config）#access-list1（策略编号）（1-99、1300-1999）permithost172.17.31.222 禁止172.17.31.222通过,其他主机允许Cisco-3750（config）#access-list1denyhost172.17.31.222Cisco-3750（config）#access-list1permitany允许172.17.31.0/24通过,其他主机禁止Cisco-3750（config）#access-list1permit172.17.31.00.0.0.254（反码255.255.255.255减去子网掩码，如172.17.31.0/24的255.255.255.255—255.255.255.0=0.0.0.255）禁止172.17.31.0/24通过,其他主机允许Cisco-3750（config）#access-list1deny172.17.31.00.0.0.254Cisco-3750（config）#access-list1permitany二、扩展（扩展ACL比标准ACL提供了更广泛的控制范围。

ACL典型配置举例

1.1 ACL典型配置举例1.1.1 组网需求●公司企业网通过设备Router实现各部门之间的互连。

●要求正确配置ACL，禁止其它部门在上班时间（8:00至18:00）访问工资查询服务器（IP地址为129.110.1.2），而总裁办公室（IP地址为129.111.1.2）不受限制，可以随时访问。

1.1.2 组网图图1-1配置ACL组网图1.1.3 配置步骤(1) 定义上班时间段# 定义8:00至18:00的周期时间段。

<Sysname> system-view[Sysname] time-range trname 8:00 to 18:00 working-day(2) 定义到工资服务器的ACL# 进入高级访问控制列表视图，编号为3000。

[Sysname] acl number 3000# 定义总裁办公室到工资服务器的访问规则。

[Sysname-acl-adv-3000] rule 1 permit ip source 129.111.1.2 0.0.0.0destination 129.110.1.2 0.0.0.0# 定义其它部门到工资服务器的访问规则。

[Sysname-acl-adv-3000] rule 2 deny ip source any destination 129.110.1.20.0.0.0 time-range trname[Sysname-acl-adv-3000] quit(3) 应用ACL# 将ACL 3000用于Ethernet1/0出方向的包过滤。

[Sysname] firewall enable[Sysname] interface ethernet 1/0[Sysname-Ethernet1/0] firewall packet-filter 3000 outbound。

ACL访问控制列表配置实例分享

ACL访问控制列表配置实例分享ACL（Access Control List）访问控制列表是用于控制网络设备的数据流动和访问权限的一种重要网络安全技术。

通过配置ACL，我们可以限制特定IP地址或IP地址段的访问，实现对网络资源的精细化控制。

本文将分享ACL访问控制列表的配置实例，以帮助读者更好地理解和应用ACL技术。

一、ACL基础知识回顾在介绍ACL的配置实例之前，先回顾一下ACL的基础知识。

ACL分为标准ACL和扩展ACL两种类型。

标准ACL仅能根据源IP地址进行过滤，而扩展ACL则可以根据源IP地址、目的IP地址、端口号等多种条件进行过滤。

根据实际应用场景选择合适的ACL类型进行配置。

ACL配置中使用的关键字有：permit（允许通过），deny（拒绝通过），any（任意），host（主机），eq（等于），range（范围），log （记录日志）等。

具体配置过程根据不同网络设备和操作系统的差异而有所差异，本文以常见网络设备为例进行实例分享。

二、标准ACL配置实例标准ACL适用于仅按照源IP地址进行过滤的场景，下面是一个标准ACL配置的实例：配置步骤：1. 进入网络设备配置界面。

2. 创建一个标准ACL，命名为“ACL_Standard”。

3. 指定允许或拒绝访问的源IP地址段，例如192.168.1.0/24。

4. 应用ACL到指定的接口，例如应用到GigabitEthernet0/0接口。

5. 保存配置并退出。

三、扩展ACL配置实例扩展ACL可根据源IP地址、目的IP地址、端口号等多种条件进行过滤，适用于更为复杂的网络环境。

以下是一个扩展ACL配置的实例：配置步骤：1. 进入网络设备配置界面。

2. 创建一个扩展ACL，命名为“ACL_Extended”。

3. 指定允许或拒绝访问的源IP地址、目的IP地址、端口号等条件，例如允许源IP为192.168.1.0/24的主机访问目的IP为10.0.0.1的主机的HTTP服务（端口号为80）。

ACL原理及配置实例

ACL原理及配置实例ACL是Access Control List的缩写，即访问控制列表，是网络设备上用来限制网络流量的一种功能。

ACL可以根据不同的条件对网络流量进行过滤和控制，以实现网络安全策略的目的。

ACL工作原理：ACL通过一个规则列表来决定对流量的处理方式，这个规则列表包含了匹配条件和动作两部分。

ACL会逐条匹配流量，并根据匹配结果执行相应的动作，通常包括允许、拒绝或者重定向到特定的目标地址。

ACL的规则列表按照优先级从高到低依次进行匹配，一旦匹配成功则不再进行后续的匹配。

因此，规则列表的顺序非常重要，应该将最常匹配的规则放在前面，这样可以提高ACL的效率。

ACL的配置实例：下面以思科路由器为例，演示ACL的配置过程。

1.创建一个ACL：首先，需要创建一个ACL用于定义规则列表。

ACL可以基于源地址、目标地址、源端口、目标端口、协议等条件进行过滤。

```Router(config)# ip access-list extended ACL_NAME```ACL_NAME是ACL的名称，可以自定义。

2.添加规则到ACL：在ACL中添加规则，来定义对网络流量的过滤行为。

每个规则都可以包含多个条件和一个动作。

```Router(config-ext-nacl)# permit/deny protocol source-address source-wildcarddestination-address destination-wildcard [operator [port]]```其中，protocol表示协议类型，可以是tcp、udp、icmp等；source-address和destination-address表示源地址和目标地址；source-wildcard和destination-wildcard表示源地址和目标地址的通配符掩码；operator表示具体的操作符，可以是eq、gt、lt、range等；port表示端口号或范围。

华为acl访问控制列表实例

华为acl访问控制列表实例ACL是路由器和交换机接口的指令列表，用来控制端口进出的数据包，告诉路由器哪些数据包可以接收、哪些数据包需要拒绝，保证网络资源不被非法使用和访问。

下面是店铺给大家整理的一些有关华为acl访问控制列表配置，希望对大家有帮助!华为acl访问控制列表配置访问控制列表：ACL:(accesscontrollist)适用所有的路由协议：IP,IPX,AppleTalk控制列表分为两种类型：1.标准访问控制列表：检查被路由数据包的源地址、1~99代表号2.扩展访问控制列表：对数据包的源地址与目标地址进行检查。

访问控制列表最常见的用途是作为数据包的过滤器。

其他用途;可指定某种类型的数据包的优先级，以对某些数据包优先处理识别触发按需拨号路由(DDR)的相关通信量路由映射的基本组成部分ACL能够用来：提供网络访问的基本安全手段访问控制列表可用于Qos(QualityofService,服务质量)对数据流量进行控制。

可指定某种类型的数据包的优先级，以对某些数据包优先处理起到了限制网络流量，减少网络拥塞的作用提供对通信流量的控制手段访问控制列表对本身产生的的数据包不起作用，如一些路由更新消息路由器对访问控制列表的处理过程：(1)如果接口上没有ACL，就对这个数据包继续进行常规处理(2)如果对接口应用了访问控制列表，与该接口相关的一系列访问控制列表语句组合将会检测它：*若第一条不匹配，则依次往下进行判断，直到有一条语句匹配，则不再继续判断。

路由器将决定该数据包允许通过或拒绝通过*若最后没有任一语句匹配，则路由器根据默认处理方式丢弃该数据包。

*基于ACL的测试条件，数据包要么被允许，要么被拒绝。

(3)访问控制列表的出与入，使用命令ipaccess-group，可以把访问控制列表应用到某一个接口上。

in或out指明访问控制列表是对近来的，还是对出去的数据包进行控制【在接口的一个方向上，只能应用1个access-list】路由器对进入的数据包先检查入访问控制列表，对允许传输的数据包才查询路由表而对于外出的数据包先检查路由表，确定目标接口后才检查看出访问控制列表====================================== ================================应该尽量把放问控制列表应用到入站接口，因为它比应用到出站接口的效率更高：将要丢弃的数据包在路由器惊醒了路由表查询处理之前就拒绝它(4)访问控制列表中的deny和permit全局access-list命令的通用形式：Router(config)#access-listaccess-list-number{permit|deny}{testconditions}这里的语句通过访问列表表号来识别访问控制列表。

多条acl访问控制列表规则

多条acl访问控制列表规则ACL（Access Control List）是一种用于网络设备（如路由器、交换机）的访问控制机制，用于限制网络流量的传输和访问。

ACL规则定义了允许或阻止特定类型的流量通过设备的方式。

以下是一些ACL访问控制列表规则的示例：1. 允许ICMP 流量：permit icmp any any2. 允许SSH 连接：permit tcp any host 192.168.0.10 eq 223. 允许HTTP 流量：permit tcp any any eq 804. 允许DNS 查询：permit udp any any eq 535. 拒绝Telnet 连接：deny tcp any any eq 236. 拒绝ICMP 回显请求：deny icmp any any echo-request7. 允许特定源IP访问特定目的地：permit ip 192.168.1.0 0.0.0.255 host 10.0.0.18. 允许特定源IP范围访问任何地方：permit ip 192.168.10.0 0.0.0.255 any9. 拒绝特定源IP访问特定端口：deny tcp host 192.168.1.100 any eq 2510. 允许特定协议类型通过：permit ip any any11. 允许特定源端口访问特定目的端口：permit tcp any any eq 808012. 允许特定目标IP访问特定源端口：permit udp host 10.0.0.2 eq 53 any13. 拒绝特定协议类型通过：deny ip any any14. 允许特定源IP访问特定目的地的特定端口：permit tcp host 192.168.2.50 eq 22 host 10.0.0.515. 拒绝特定源IP访问特定目的地的特定协议类型：deny udp host 192.168.1.200 host 10.0.0.10 eq 80这些是ACL规则的一些示例，每个规则都根据具体的需求和网络配置进行定义。
