通过便利升级选项, 可以获得最新的HART和Ff现场总线设备描述文件（DD）。475 现场通讯器, 确保通过单一的本安手操器, 完成对 HART和现场总线仪表的通用支持。
((( )))
Device Configuration

HART475手操器教程

第一部分使用说明HART手操器:HART(Highway Addressable Remote Transducer)，可寻址远程传感器高速通道的开放通信协议，是一种用于现场智能仪表和控制室设备之间的通信协议。

使用它几乎可用来完成所有的现场仪表检修调试工作，包括故障诊断，日常检修，开车调试，校准等。

你是怎样用HART475配置压力变送器的？先看看以下步骤总结的吧：1.开机，将手操器与仪表连接，选择HART2.通讯成功以后，选择Online（在线）当出现以下文字时，不要慌张，点YES就行3.具体操作，以川仪（EJA）为例。

改量程改位号、改单位回路测试（打点）调零点PS：在更改完数据后要选“SEND”发送给变送器HART475图形图像都说明了啥现场通讯器屏幕布局常用按钮使用下列按钮，可修改窗口上曲线图和图表的（以艾默生HART475为例）平移，触击按钮，选择图表或曲线图中的一点，拖动此点在窗口中反复地移动。

区域缩放，触击按钮，然后触击并拖动图表中的一点来创建放大的方框。

当您从窗口释放触笔后，图表将放大并适应此区域。

此控件仅可用于条形图表和曲线图。

放大，触击此按钮，从图表中心以固定比率放大。

再次触击，重复此操作。

缩小，触击此按钮，从图表中心以固定比率缩小。

再次触击，重复此操作。

重置，触击按钮，将图表或曲线图返回至原始主屏幕，取消您执行的任何平移或缩放操作。

下拉列表，触击此菜单，在不同的变量中选择，在图表上或曲线图的不同波形中高亮显示。

图形选项图像图像是设备的全屏幕照片。

图像可包含标识和多种图形，如容器。

要查看图像，选择菜单中的图像或绘图标签。

显示全屏幕图像。

要返回菜单视图，按任何键或触击触摸屏。

一些图像具有链接，可以运行方法或查看附加菜单。

如果图像具有链接，将在菜单中的图像或绘图标记旁出现箭头。

当打开图像后，使用向左键返回菜单、或按任意键启动方法或与图像或图纸关联的附加菜单。

如果链接未与图像关联，按任意键返回菜单。

475手操器与DVC6000调试黄波

• 屏幕上有四个选择：Offline（离线）， Online（在线），FrequencyDevice（频率设备）以及Utility（属性）。如果找到一个HART兼容设备，HART通讯器会显示 Online（在线）菜单。
费希尔控制阀校验
• 校验前的准备：为了设置和校验仪表，保护必须为None（无）并且InstrumentMode（仪表模式）必须处在Out Of Service（非投用状态）。
475手操器
配DVC6000智能定位器的费希尔控制阀
气开阀
气关阀
费希尔控制铭牌参数
费希尔控制阀校验
确定行程位置：
在无气源压力及给定信号时： 1、对于气开执行机构将定位销插入标有
“A”的孔洞里。（对于气关执行机构将定位销插入标有“B”的孔洞里。）
气开阀定位销放入 A 孔 A
补偿弹簧
定位销
B 气关阀定位销放入 B 孔
ENTER
费希尔控制阀校验
Actuator Model(657)（执行机构型号） 585CR 657 667 1031 1032 1035 1051
ENTER
费希尔控制阀校验
Is a volume Booster or Quick Release Present? （气路中是否使用了放大器或者快排阀?） 1 NO 2 YES
Use factory defaults for setup? (Yes is recommended for lnitial setup)是否要为基本设置使用工厂的默认设置?
1 YES
2 NO
ENTER
费希尔控制阀校验
Factory defaults are being sent to the Instrument . Please wait...工厂的默认设置开始发送去仪表。请等待……

hart475手操器中文说明书

目录第一章简介 (2)第二章基本使用 (3)2.1现场通讯器的基本性能和功能 (3)2.2开机注意事项 (4)2.3键区的使用和说明 (5)第三章在线操作菜单 (6)3.1检测菜单 (6)3.1.1轮询检测 (6)3.1.2按轮询号检测 (7)3.1.3选择设备类型 (7)3.2压力变送器主菜单 (8)3.2.1过程变量 (8)3.2.2组态与测试 (9)3.2.3特征化 (12)3.2.4 校准 (19)3.2.5显示模式 (21)3.2.6通用格式化 (22)3.3电磁流量计主菜单 (23)3.4涡街流量计主菜单 (23)3.5靶式流量计/浮筒液位计主菜单 (23)3.6金转流量计主菜单 (23)3.7通用主菜单 (23)第四章故障排除 (24)4.1故障介绍和排除方法 (24)4.2提示界面 (25)附一 (27)附二 (28)第一章简介感谢您使用本现场通讯器，本通讯器适合HART协议智能变送器的通讯操作，与HART275、HART388、HART375 兼容，具有极好的兼容性，可通讯1151，3051，EJA,ABB及流量方面的HART协议的进口仪表。

完全兼容国产的各种HART协议智能变送器。

该手册介绍了现场通讯器基本的使用、连接和操作方面的内容以及故障的排除和在使用过程中应该注意的事项。

在使用本现场通讯器之前，请阅读该该操作手册，为了更好发挥该产品的最佳性能，在使用或维修本产品之前，请深入掌握相应的内容。

如若设备需要维修，请联系我们公司。

我们将竭尽所能为您服务第二章基本使用2.1现场通讯器的基本性能和功能手操器—.台电池（机内）一块包一个充电器一部通讯线缆一条操作手册一本250欧姆电阻一支该设备配备:-可编辑修改-2.2开机注意事项在开机前，请确保以下几点:-该现场通讯器没有物理机械损坏-电池已充满电。

-将现场通讯器连接到回路（如图2-2）-回路中串有250欧姆的电阻启动现场通讯器在启动前请保证该设备已充好电。

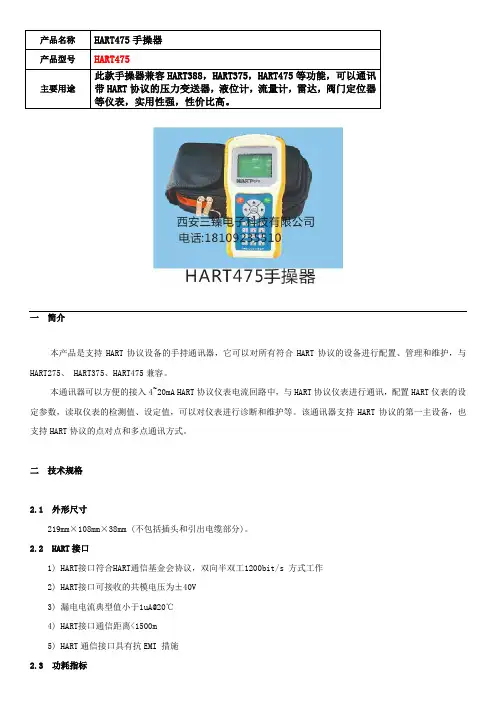

国产HART475手操器,可以通讯变送器,液位计,流量计,雷达,阀门定位器等带HART协议的仪表

产品名称HART475手操器产品型号HART475主要用途此款手操器兼容HART388，HART375，HART475等功能，可以通讯带HART协议的压力变送器，液位计，流量计，雷达，阀门定位器等仪表，实用性强，性价比高。

一简介本产品是支持HART协议设备的手持通讯器，它可以对所有符合HART协议的设备进行配置、管理和维护，与HART275、 HART375、HART475兼容。

本通讯器可以方便的接入4~20mA HART协议仪表电流回路中，与HART协议仪表进行通讯，配置HART仪表的设定参数，读取仪表的检测值、设定值，可以对仪表进行诊断和维护等。

该通讯器支持HART协议的第一主设备，也支持HART协议的点对点和多点通讯方式。

二技术规格2.1 外形尺寸219mm×108mm×38mm (不包括插头和引出电缆部分)。

2.2 HART接口1) HART接口符合HART通信基金会协议，双向半双工1200bit/s 方式工作2) HART接口可接收的共模电压为±40V3) 漏电电流典型值小于1uA@20℃4) HART接口通信距离<1500m5) HART通信接口具有抗EMI 措施电源功耗：7.5VDC，22.8mA（工作状态典型值）, 50uA（关机状态典型值）2.4 电池使用供电电源：5节5 号（SIZE AA）碱性电池或镍隔、镍氢充电电池。

连续工作时间：采用碱性电池时，典型值为120小时以上（使用高能电池会有更长工作时间）。

注意:在长时间不使用本设备时,建议取出设备内的电池。

以免因电池漏液损坏设备(使用高能碱性电池除外) 。

2.5 环境温度工作温度范围：0℃～+50℃储存温度范围：-20℃～+55℃注意：在阳光下爆晒本设备，会明显缩短液晶显示屏的寿命并会使按键面板加速老化！2.6 液晶显示屏在环境温度过低时，液晶显示器响应速度会变慢，这是正常现象。

2.7 设备配备1)通讯器1台2)专用测试线1条3)测试夹2个4)测试钩2个5)250欧姆电阻1只6)说明书1本7)专用挎包1个注意:本设备所用电池为5节5号普通电池,需由用户自行配备。

475 手操器中英文树形对照表

一、Offline 脱机、挂线二、Onling 在线1、MEASURING MODE 测量用的方式①Pressyre 压力②Level 标准、水平的③Flow 流动、流量2、QUICK SETUP 快速设置①PRESS,ENG.UNIT 压力单位能量采集②SET LRV 设置下限③SET URV 设置上限④GET LRV 获得下限⑤GET URV 获得上限⑥DAMPING VALUE 阻尼值3、OPERATING MENU 操作菜单①SETTINGS 设置Position adjust 位置校准(1.POS.ZERO ADJUST 清零；2.POS.INPUT VALUE 输入值；3.CALIB.OFFSET 标定偏移）BASIC SETUP 基础设置EXTENDED SETUP 扩展设置(TEMP.ENG.YNIT 温度单位采集)②SAFETY CONFIRM 安全确定③DISPLAY 显示MAIN LINE CONT 正线对比度LANGUAGE 语言MAIN DATA FORMAT 主要参数格式ALTERNATE DATA 数据交换、交替DGTS SET 数据设置DISPLAY CONTRAST 显示对比、反差④OUTPUT 输出OUTPUT CURRENT 输出电流CURRENT CHARACT 电流特性OUTPUT FALL MODE 输出失败模式ALT.CURR.OUTPUT 高音、电流、输出SET MAX.ALARM 设置上限报警⑤TRANSMITTER INFO 发射器、变送器信息HART DATA HART数据TRANSMITTER DATA 发射器、变送器数据PROCESS CONNECTION 过程连接SENSOR DATA 传感器数据⑥PROCESS INFO 过程信息PROCESS VALUES 过程值、流程值PEAK HOLD INDIC 峰值保持指示器，zui大值指示器⑦OPERATION 操作、运算STATUS LOCKING 状态锁定ENTER RESET CODE OPERATING HOURS 进入复位码、运转小时数INSERT PIN NO 插入接口类型HISTOROM AVAIL 存储器、有用⑧DIAGNOSTICS 诊断⑨SERVICE 服务4、Overview 概述①Device Status:Good 设备状态良好②Comm Status:Polled 通讯状态查询③Pressure 压力④Analog Output 模拟输出⑤Upper Range Value 上限范围值⑥Lower Range Value 下限范围值⑦Device Information 设备信息Identification 识别Materials of construction 结构材质RS Materials of Construct 变阻器结构材质Analog Alarm 模拟报警Security 安全性三、Utifity 功能1：Confingure HART Application 手操器安装应用2：Available Device Description 可用设备描述3：Simulation 模拟。

hart475手操器培训手册[1]

HART手操器培训内容手操器培训内容二○○九年五月HART® 手操器概述HART 通讯协议简介HART(Highway Addressable Remote Transducer)，是可寻址远程传感器高速通道的开放通信协议，是美国Rosement 公司于1985年推出的一种用于现场智能仪表和控制室设备之间的通信协议。

HART 协议的主要优点是能兼容数字信号通讯和模拟信号传输。

HART 手操器的使用（一）如何连接（只要连接到变送器接线端子上，或者这个回路的任意连接点都可进行通讯）（二）按键、功能键功能表1－1 功能键标签（三）主菜单（MAIN MENU ）1、 Offline 脱机菜单（是用户用来自定义设备设置数据的，或者查看已保存过的设备数据，包括一些制造商、设备型号、版本等） 2、 Online 联机菜单3、 Frequency Device 设备频率菜单（主要显示变送器的输出频率值及相对应的输出压力值）4、 Utility 公共程序菜单（主要是手操器设置菜单包括设置轮询、调整LCD 对比度、设置手操器的自动关闭时间等，这里第5项为仿真菜单，允许在不连接设备时仿真一台HART兼容设备的联机状态，是一个训练工具。

）：主要介绍Online 联机菜单联机菜单：连上HART兼容设备，在主菜单在按进入联机菜单如图。

联机菜单在联机菜单的首行显示设备的名称及仪表位号。

当特定设备的设备描述不在手操器中时，HART手操器会提供一个通用操作界面。

通用界面允许你向HART兼容设备执行通用的功能。

Generic Online（通用联机）菜单树。

通用联机菜单首先出现在通用界面。

该菜单显示一些必须的近前的设备信息，例如：测量值（PV）、模拟输出值（AO）、量程下限（LRV）和量程上限（URV）等。

需通过设备设置Device setup选项访问连接设备的设置参数。

以下功能可以在通用联机菜单中使用：SAVE（保存）功能键允许你保存变送器的设置。

hart475手操器中文说明书

目录第一章简介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2第二章基本使用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32.1 现场通讯器的基本性能和功能⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32.2 开机注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.3 键区的使用和说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5第三章在线操作菜单⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63.1 检测菜单⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 3.1.1 轮询检测⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 3.1.2 按轮询号检测⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 3.1.3 选择设备类型⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯73.2 压力变送器主菜单⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 3.2.1 过程变量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 3.2.2 组态与测试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 3.2.3 特征化⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 3.2.4 校准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19 3.2.5 显示模式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21 3.2.6 通用格式化⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯223.3 电磁流量计主菜单⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯233.4 涡街流量计主菜单⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯233.5 靶式流量计 /浮筒液位计主菜单⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯233.6 金转流量计主菜单⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯233.7 通用主菜单⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23 第四章故障排除⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯244.1 故障介绍和排除方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯244.2 提示界面⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25附一⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯27 附二⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯281第一章简介感谢您使用本现场通讯器，本通讯器适合 HART 协议智能变送器的通讯操作，与 HART275 、HART388 、 HART375 兼容，具有极好的兼容性，可通讯 1151，3051，EJA,ABB 及流量方面的HART 协议的进口仪表。

hart475手操器中文说明书32774

目录第一章简介 (2)第二章基本使用 (3)2.1现场通讯器的基本性能和功能 (3)2.2开机注意事项 (4)2.3键区的使用和说明 (5)第三章在线操作菜单 (6)3.1检测菜单 (6)3.1.1轮询检测 (6)3.1.2按轮询号检测 (7)3.1.3选择设备类型 (7)3.2压力变送器主菜单 (8)3.2.1过程变量 (8)3.2.2组态与测试 (9)3.2.3特征化 (12)3.2.4校准 (19)3.2.5显示模式 (21)3.2.6通用格式化 (22)3.3电磁流量计主菜单 (23)3.4涡街流量计主菜单 (23)3.5靶式流量计/浮筒液位计主菜单 (23)3.6金转流量计主菜单 (23)3.7通用主菜单 (23)第四章故障排除 (24)4.1故障介绍和排除方法 (24)4.2提示界面 (25)附一 (27)附二 (28)第一章简介感谢您使用本现场通讯器，本通讯器适合HART协议智能变送器的通讯操作，与HART275、HART388、HART375兼容，具有极好的兼容性，可通讯1151，3051，EJA,ABB及流量方面的HART协议的进口仪表。

完全兼容国产的各种HART协议智能变送器。

该手册介绍了现场通讯器基本的使用、连接和操作方面的内容以及故障的排除和在使用过程中应该注意的事项。

在使用本现场通讯器之前，请阅读该该操作手册，为了更好发挥该产品的最佳性能，在使用或维修本产品之前，请深入掌握相应的内容。

如若设备需要维修，请联系我们公司。

我们将竭尽所能为您服务。

该设备配备：手操器一台电池(机内）一块包一个充电器一部通讯线缆一条操作手册一本250欧姆电阻一支第二章基本使用2.1 现场通讯器的基本性能和功能现场通讯器示图开/关键数字字母按键区显示区PV 键左中右选择键四个导航键确认键充电器接口通讯电缆电池显示2.2开机注意事项在开机前，请确保以下几点：·该现场通讯器没有物理机械损坏 ·电池已充满电。

475手操器与3051调试

475手操器的操作
3051变送器故障检修表: 1、变送器毫安读数为零：
检验信号端子是否接通电源
检查电源线的极性是否接反
检验端子电压是否处于 10.5 至 42.4 V dc 之间
精品课件
32
475手操器的操作
3051变送器故障检修表: 2、变送器不能用 HART 通讯：
检验输出是否在 4 和 20 mA 之间检查回路电阻，最小为 250 欧姆。
5 零点调整：Zero
6 表头显示选项： %&KPa
精品课件
5
475手操器的操作
精品课件
6
475手操器的操作
475手操器操作注意事项：
连接：变送器与HART475的连接，既可在变送
器接线盒里用HART475挂钩连接，也可通过终端端
子板传输线连接。
回路负载极限：
最大回路电阻由外部电源供电电压决定，关系如
精品课件
13
3051变送器设置
精品课件
14
475手操器的操作
参数设置：（2）单位设置（ Pressure Units ）例： Pressure Units （压力单位）设
置为kpa
精品课件
15
3051变送器设置
精品课件
16
接上页
3051变送器设置
精品课件
17
475手操器的操作
参数设置：（3）阻尼设置（ Damping ）例：Damping（阻尼）设置为2秒
精品课件
10
475手操器的操作
设置跳线:
带有可选液晶显示器的 3051 型
未安装安全跳线 = 无写保护功能未安装报警跳线 = 高报警

475 现场通讯器说明书

475 现场通讯器产品数据表2009年7月n彩色并具有图形功能的用户界面n 强大的现场诊断功能n长时间持续使用的锂离子电源模块n全面支持 HART ®和F oundATion TM fieldbus 现场总线设备475 现场通讯器用和可靠。

作为单一的手操器, 只有475 现场通讯器可以同时提供所有这些功能。

产品介绍475 现场通讯器是在具有行业领先技术的 375 现场通讯器的基础上开发的, 同时还增加了创新性的新功能, 包括彩色显示屏和先进的现场诊断。

你所获得的是目前功能最强大的手操器– 通用, 用户可升级, 本安, 坚固耐475 现场通讯器适用于所有供应商的HART and F oundATion fieldbus 注册设备。

乐清市优品仪表有限公司Page 2产品数据表2009年7月产品描述475 现场通讯器的设计理念, 就是要简化你在现场的工作。

用户在操作HART和Ff现场总线设备时, 都可体验到直观的彩色图形界面。

它的触摸屏幕比 PDA 或掌上电脑还大,支持 HART 协议版本 5, 6 和 7(包括WirelessHART ™) 的设备, 并能通过互联网进行升级。

特点触摸显示屏采用传输反射技术, 使您无论是在阳光下还是在普通光线中都能清晰地读取信息。

多层背光调节功能的引入, 确保屏幕能在不同的光线条件, 甚至在厂区的昏暗灯光下也清晰可读。

无论是在仪表间还是在现场, 触摸感应屏幕和加大的操作按钮令使用更为快捷方便。

彩色图形功能是每台475现场通讯器的标准配置。

借助强大的EDDL 技术, 以图形方式从现场设备读取数据。

图表, 曲线图, 仪表盘以及产品的图像只是其中的几种显示方法, 这些图形中所包含的重要设备信息可由475现场通讯器的彩色液晶显示屏读取。

整个475现场通讯器的重量分配均匀, 适合现场单手操作。

475 基于可靠的 Windows CE 实时操作系统。

475 现场通讯器备有充足的内存,以便于未来的扩展。
