系统安装调试指导说明
赛克新威楼宇可视对讲系统设计安装调试使用说明书
楼宇可视对讲、家庭联网报警系统设计/安装/调试/使用说明书ISO-9001国际质量体系认证一．系统、产品分类及功能概述系统用线标准：各系统用线标准，是在电源线符合标准配置的情况下制定的：（参照：各系统用线标准及电源配置标准一览表“表3”）1．联网线用线标准：A．音频信号线：采用RVVP3*1.0mm2铜芯屏蔽防水线；最大传输距离1800米。
B．视频线：采用SYV75-5防水铜芯同轴电缆线；每隔600米使用一台视频放大器，最多用两台，最大传输距离1800米,2．单元内系统用线标准：A．门口机到电源箱电源线：·距离<10米时，采用RVV0.5mm2铜芯线。
·距离<30米时，采用RVV1.0mm2铜芯线。
在SW61可视对讲系统中：·音频信号线：主线（4芯）+入户线（4芯）长度＜80m（楼层前30米+6层+入户30米）时，采用RVV4*0.5 mm2铜芯线。
·视频信号线：主线采用SYWV75-5同轴铜芯电缆线，入户线可采用SYWV75—3同轴铜芯电缆线·视频电源线：主线（2芯）+入户线（2芯）长度＜80m（楼层前30米+6层+入户30米）时，采用RVV2*0.5mm2铜芯线。
三. 产品安装与系统开通注意事项（一）．产品安装注意事项：1．门口机的安装：门口机可以嵌装于门体上或使用暗装盒安装于墙体上；门口机在单元门上嵌装时，需向门厂提供开口尺寸，36型门口机可以正面和侧面固定；侧装时，使用专用铁片固定于单元门上；可视门口机摄像头距地高度应在1.5米左右，注意防雨，防潮，防阳光直射，安装牢固。
2．电源的安装：电源可安装于楼道、弱电箱或弱电井内，注意防水、防潮、防盗、要接地良好；电源箱上所带的白色平行线用于连接220V交流市电；后备电池采用6V×2免维护蓄电池，在无交流电时，系统可由后备电池进行供电。
3．室内机的安装：室内机安装时，用配置的安装螺丝把相应的室内机挂板固定于室内的适当位置，挂板要安装牢固，安装高度应在1.5米左右，注意固定室内机时勿使室内机变形。
智能安防系统安装调试指南
智能安防系统安装调试指南第一章概述 (3)1.1 系统简介 (3)1.2 安装前准备 (3)第二章硬件设备安装 (4)2.1 摄像头安装 (4)2.1.1 安装位置选择 (4)2.1.2 安装高度 (4)2.1.3 固定方式 (4)2.1.4 线缆连接 (4)2.2 传输设备安装 (4)2.2.1 设备选型 (4)2.2.2 设备安装 (4)2.2.3 线缆连接 (4)2.3 控制中心设备安装 (5)2.3.1 设备选型 (5)2.3.2 设备安装 (5)2.3.3 线缆连接 (5)2.3.4 软件配置 (5)第三章软件系统配置 (5)3.1 操作系统安装 (5)3.1.1 安装准备 (5)3.1.2 安装步骤 (5)3.2 应用软件安装 (6)3.2.1 安装准备 (6)3.2.2 安装步骤 (6)3.3 网络配置 (6)3.3.1 网络参数设置 (6)3.3.2 网络诊断与测试 (6)第四章系统集成 (6)4.1 与其他安防系统连接 (6)4.2 与报警系统连接 (7)4.3 与消防系统连接 (7)第五章系统调试 (7)5.1 设备调试 (7)5.2 网络调试 (8)5.3 功能调试 (8)第六章系统测试 (8)6.1 功能测试 (8)6.1.1 测试目的 (9)6.1.2 测试内容 (9)6.1.3 测试方法 (9)6.2.1 测试目的 (9)6.2.2 测试内容 (9)6.2.3 测试方法 (9)6.3 安全性测试 (10)6.3.1 测试目的 (10)6.3.2 测试内容 (10)6.3.3 测试方法 (10)第七章系统维护 (10)7.1 定期检查 (10)7.1.1 检查内容 (10)7.1.2 检查周期 (11)7.1.3 检查方法 (11)7.2 故障处理 (11)7.2.1 故障分类 (11)7.2.2 故障处理流程 (11)7.3 软件升级 (11)7.3.1 升级目的 (11)7.3.2 升级内容 (11)7.3.3 升级方法 (12)7.3.4 升级周期 (12)第八章系统使用与操作 (12)8.1 系统登录与退出 (12)8.1.1 系统登录 (12)8.1.2 系统退出 (12)8.2 实时监控 (12)8.2.1 监控界面 (12)8.2.2 监控操作 (13)8.3 录像回放 (13)8.3.1 录像查询 (13)8.3.2 录像回放 (13)第九章安全防范与应急预案 (13)9.1 安全防范措施 (13)9.1.1 防范目标 (13)9.1.2 防范措施 (14)9.2 应急预案制定 (14)9.2.1 应急预案内容 (14)9.2.2 应急预案制定原则 (14)9.3 应急预案演练 (15)9.3.1 演练目的 (15)9.3.2 演练内容 (15)9.3.3 演练组织与实施 (15)第十章系统验收与交付 (15)10.1 系统验收标准 (15)10.1.2 功能指标 (16)10.1.3 安全性 (16)10.2 验收流程 (16)10.2.1 验收准备 (16)10.2.2 验收实施 (16)10.2.3 验收结果判定 (16)10.3 交付使用 (16)10.3.1 交付条件 (17)10.3.2 交付流程 (17)第一章概述1.1 系统简介智能安防系统是一种集成度高、功能强大的安全防护系统，主要由前端感知设备、传输网络、后端处理平台及用户应用终端组成。
安装调试作业指导手册
安装调试作业指导手册为了规范生产调试工作，提高产品服务质量和安装调试质量，特制定此安装调试作业指导书：一、总则1、行为规范1.1 、项目经理、项目主管及安装调试人员每周定期向主管的部门经理汇报，汇报形式可通过电话、传真或电邮等方式，内容包括工程进度、工作计划及存在的问题等。
遇紧急情况应及时反馈。
1.2 、外出服务的人员应着装整齐，言谈举止有理有节，时刻维护企业形象，并严格按照业主和安装公司的安全规程进行施工调试；1.3 、安装与调试的员工所面对的是用户和安装公司，因此在工作中应以用户为中心，努力配合安装公司，努力提高设备安装调试质量。
1.4 、安调人员不得向其他人员透露有关本所的商业机密和技术核心内容。
1.5 、安调人员在外工作过程中必须遵守国家法律法规和服务对象的企业规章制度和安全规定。
2、安装调试任务的接受：2.1 、安装调试任务由工程部分管经理或项目经理统一安排指定合适人选，执行人接受安装调试任务后应于第一时间了解任务的具体情况，包括系统配置、产品质量跟踪卡，行车路线及联系人，现场工程进度及施工方案。
2.2 、应尽快与用户项目负责人取得联系，准确了解现场施工进度。
确认现场是否具备安装调试条件。
2.3 、工程部人员出差前需要填写出差登记表3、现场服务的准备工作：3.1 、工具：根据所接受的任务携带相关工具、名片，应俱全携带，公用工具到文员处登记领用。
领用办法见工程部关于备件和公用工具的领用通知3.2 、配件：本所所涉及产品的接插件、专用螺丝螺栓、常用芯片、板卡、易损件等应俱全配备。
领用办法见工程部关于备件和公用工具的领用通知。
3.3 、资料：安装调试报告、回访表、质量跟踪卡、施工图纸、便签等。
3.4 、返修件：在文员处查询是否有相关的设备在公司维修，如果有就要随身携带或者同步发回使用厂家。
4、现场服务：4.1 、安全：本公司安装调试人员在施工现场应时刻牢记施工安全，另一方面方面要保全自身及财产安全，应注意保护系统设备的安全。
赛克新威楼宇可视对讲系统设计安装调试使用说明书
赛克新威楼宇可视对讲系统设计安装调试使用说明书楼宇可视对讲、家庭联网报警系统设计/安装/调试/使用说明书ISO-9001国际质量体系认证一．系统、产品分类及功能概述系统用线标准：各系统用线标准，是在电源线符合标准配置的情况下制定的：（参照：各系统用线标准及电源配置标准一览表“表3”）1．联网线用线标准：A．音频信号线：采用RVVP3*1.0mm2铜芯屏蔽防水线；最大传输距离1800米。
B．视频线：采用SYV75-5防水铜芯同轴电缆线；每隔600米使用一台视频放大器，最多用两台，最大传输距离1800米,2．单元内系统用线标准：A．门口机到电源箱电源线：·距离<10米时，采用RVV0.5mm2铜芯线。
·距离<30米时，采用RVV1.0mm2铜芯线。
在SW61可视对讲系统中：·音频信号线：主线（4芯）+入户线（4芯）长度＜80m（楼层前30米+6层+入户30米）时，采用RVV4*0.5 mm2铜芯线。
·视频信号线：主线采用SYWV75-5同轴铜芯电缆线，入户线可采用SYWV75—3同轴铜芯电缆线·视频电源线：主线（2芯）+入户线（2芯）长度＜80m（楼层前30米+6层+入户30米）时，采用RVV2*0.5mm2铜芯线。
三. 产品安装与系统开通注意事项（一）．产品安装注意事项：1．门口机的安装：门口机能够嵌装于门体上或使用暗装盒安装于墙体上；门口机在单元门上嵌装时，需向门厂提供开口尺寸，36型门口机能够正面和侧面固定；侧装时，使用专用铁片固定于单元门上；可视门口机摄像头距地高度应在 1.5米左右，注意防雨，防潮，防阳光直射，安装牢固。
2．电源的安装：电源可安装于楼道、弱电箱或弱电井内，注意防水、防潮、防盗、要接地良好；电源箱上所带的白色平行线用于连接220V交流市电；后备电池采用6V×2免维护蓄电池，在无交流电时，系统可由后备电池进行供电。
门禁系统安装与调试知识详细说明
门禁系统安装与调试知识详细说明一、门禁系统安装与调试1、电源保证功率足够，尽量使用线性电源，门锁和控制器应分开供电。
电源的安装尽可能靠近用电设备，以避免受到干扰和传输损耗。
2、布线分为电源线、通讯线、信号线，布线时注意强、弱电分开走线，两管相隔要求大于20cm左右。
电源线：线径足够粗，采用多股导线。
信号线和通讯线：采用屏蔽五类双绞线。
其中485总线必须使用双绞的一对线连接。
在选购线材的时候建议采用4*0.5的四芯屏蔽线。

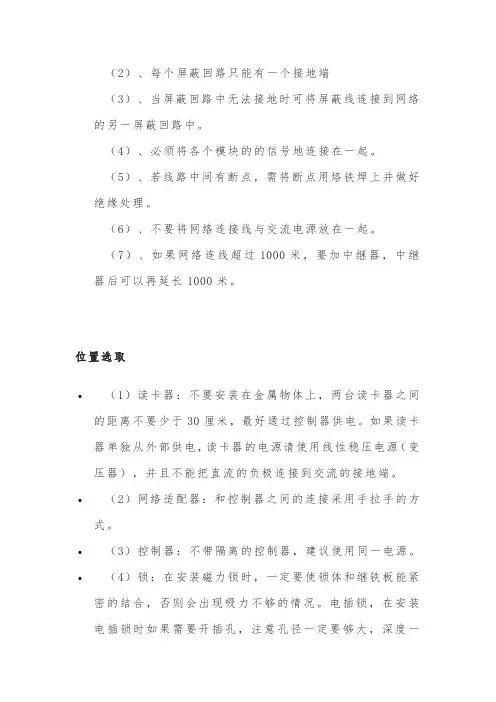

注意事项（1）、屏蔽线千万不能用来作为0V电压（电源地）的连接线（2）、每个屏蔽回路只能有一个接地端（3）、当屏蔽回路中无法接地时可将屏蔽线连接到网络的另一屏蔽回路中。
（4）、必须将各个模块的的信号地连接在一起。
（5）、若线路中间有断点，需将断点用烙铁焊上并做好绝缘处理。
（6）、不要将网络连接线与交流电源放在一起。
（7）、如果网络连线超过1000米，要加中继器，中继器后可以再延长1000米。
位置选取∙（1）读卡器：不要安装在金属物体上，两台读卡器之间的距离不要少于30厘米，最好通过控制器供电。
如果读卡器单独从外部供电，读卡器的电源请使用线性稳压电源（变压器），并且不能把直流的负极连接到交流的接地端。
∙（2）网络适配器：和控制器之间的连接采用手拉手的方式。
∙（3）控制器：不带隔离的控制器，建议使用同一电源。
∙（4）锁：在安装磁力锁时，一定要使锁体和继铁板能紧密的结合，否则会出现吸力不够的情况。
电插锁，在安装电插锁时如果需要开插孔，注意孔径一定要够大，深度一定要够深，能让锁舌完全插入。
锁舌不能完全插入，锁门后会出现锁舌不停的跳动或工作电流一直很大，锁体发烫的现象。
二、门禁系统常见故障及维修方法1、有效卡不能开门∙ 1.检查电控锁是否正常检查电源或者更换电控锁∙ 2.锁舌与锁扣是否发生机械性卡死修复机械故障或者更换零部件∙ 3.查看控制板上的指示灯，控制板与模块间通讯是否正常排除故障∙ 4.检查读卡器与模块之间的通讯是否正常排除故障∙ 5.是否设置了信息日关闭命令通过软件调整开门时间∙ 6.操作人员是否对门禁系统进行初始化或者其他命令通过软件重新授权2、门禁通讯不通∙ 1.检查串口是否设置错误（确定所使用的串口）∙ 2.检查门禁通讯总线是否存在短路或断路（排除通讯线短路与断路现象）∙ 3.检查RS485通讯卡通讯芯片75184损坏（更换通讯芯片75148）∙ 4.RS485通讯卡损坏（更换RS485通讯卡）∙ 5.检查网线水晶头是否做好，检查网线是否通，ping门禁控制器的地址。
智能化施工细则建筑自动化系统安装与调试指南
智能化施工细则建筑自动化系统安装与调试指南智能化施工是当今建筑行业的重要发展方向之一，它可以提高工程质量、提升施工效率、降低人力成本，同时也能实现对建筑设备的智能控制和管理。
在实施智能化施工过程中，建筑自动化系统的安装与调试是一个关键环节。
本文将为您提供智能化施工细则建筑自动化系统安装与调试的指南，以助您顺利完成这一任务。
一、系统前期准备在开始安装与调试建筑自动化系统之前，需要进行一些前期准备工作。
首先，明确系统的详细要求与设计方案，熟悉系统的功能和特点。
其次，确定所需的各类设备和材料，确保其质量和性能符合要求。
同时，制定详细的施工进度计划，包括安装、调试和验收的时间节点，以便更好地组织施工工作。
二、系统安装1. 布线安装在进行建筑自动化系统的安装时，首先需要进行布线工作。
根据系统设计方案，合理地规划设备的安装位置和布线路线，确保布线的合理性和美观性。
同时，根据相关规范要求进行线缆的铺设和连接，确保信号的稳定传输。
2. 设备安装安装建筑自动化系统的设备是一个复杂而重要的工作。
在安装各类设备时，要仔细阅读设备说明书，确保按照要求进行正确的接线和安装。
同时，注意设备的固定和保护措施，确保设备的稳定性和安全性。
3. 系统调试安装完毕后，需要进行系统的调试工作。
调试过程中，要按照系统设计方案和设备说明书的要求，逐项检查系统的稳定性和功能性。
遇到问题时，要及时记录并解决，确保系统能够正常运行。
此外，还需要进行系统与其他设备的联动和测试，以验证系统的完整性和兼容性。
三、系统验收与运行在安装和调试工作完成后，需要进行系统的验收与运行。
验收过程中，要按照相关标准和规范进行检查，验证系统是否满足设计要求。
验收合格后，可以进行系统的正式启用和运行。
运行中，要定期进行系统的检查和维护，确保系统的稳定性和可靠性。
四、常见问题与解决方法在建筑自动化系统的安装与调试过程中，常会遇到一些问题。
例如，设备连接错误、线缆故障等。
优迈系统调试指导书
优迈系统调试指导书（正文）优迈系统调试指导书1. 概述优迈系统是一个先进的自动化控制系统，用于实现各种工业过程的控制和监测。
本指导书旨在提供一份系统调试的详细指南，帮助用户顺利完成系统的安装和调试，并确保系统的正常运行。
2. 硬件安装2.1 安装控制器优迈系统的控制器是系统的核心部件，负责接收和处理各种信号，并输出控制指令。
在安装控制器之前，确保电源已经断开，并按照以下步骤进行操作：（1）将控制器的支架固定在合适的位置，并确保其稳固。
（2）将控制器插入支架，确保连接牢固。
（3）连接控制器和其他设备的信号线，确保接触良好。
2.2 连接传感器传感器是优迈系统的输入设备，用于采集各种物理量。
在连接传感器之前，请参考其产品手册，并按照以下步骤进行操作：（1）将传感器的引线连接到相应的接口上，确保连接牢固。
（2）检查传感器的供电是否正常，并调整传感器的参数以适应实际应用需求。
3. 软件设置3.1 安装软件在开始软件设置之前，请确保已经将优迈系统的软件正确安装到计算机上。
按照安装向导的指示进行操作，并确保安装过程顺利完成。
3.2 创建工程（1）打开优迈系统软件，并选择“新建工程”。
（2）根据实际需求，填写工程名称和相关信息，并选择适当的模板。
（3）点击“确定”按钮，创建工程。
3.3 配置硬件（1）打开新创建的工程，并选择“硬件配置”。
（2）在硬件配置界面，根据实际硬件设备的情况，选择合适的设备，并进行连接设置。
（3）保存配置，并退出硬件配置界面。
4. 系统调试4.1 信号检测在进行系统调试之前，请确保所有的信号源已经接入到系统中，并按照以下步骤进行检测：（1）进入优迈系统的信号检测界面。
（2）逐个检查每个信号源，并确认其信号是否正常。
（3）记录每个信号的数值，并与实际测量结果进行比对。
4.2 控制指令验证在进行系统调试之前，请确保已经定义了正确的控制策略，并进行以下验证步骤：（1）进入优迈系统的控制界面。
（2）手动修改某个控制参数，并观察系统的响应。
消防远程监控系统安装与调试范文
消防远程监控系统安装与调试范文近年来，随着社会的发展和科技的进步，消防远程监控系统的安装与调试变得越来越重要。
消防远程监控系统能够实时监测火灾情况并及时进行处理，帮助保护人们的生命和财产安全。
本文将就消防远程监控系统的安装与调试过程进行详细阐述。
一、准备工作在开始安装与调试消防远程监控系统之前，我们需要进行准备工作。
首先，我们需要对消防远程监控系统的设备进行检查与清点，确保所有的设备完整且无损坏。
其次，我们需要对安装环境进行检查，确保安装的场所符合设备要求，并消除安全隐患。
二、设备安装1.安装摄像机首先，我们需要选择合适的位置安装摄像机，确保其能够全面监控到消防区域。
然后，我们将摄像机固定在墙壁或天花板上，并连接电源线和网络线。
接下来，我们需要调整摄像机的角度和视野，确保其能够清晰地拍摄到各个角落。
2.安装烟感监测器和温度探测器烟感监测器和温度探测器的安装位置非常关键，一般需要安装于易燃易爆物品附近或火灾易发地段。
我们利用工具将烟感监测器和温度探测器安装在合适的位置，并连接电源线和监测线。
安装完成后，我们需要进行测试，确保监测器能够正常工作。
3.安装报警器和喷淋系统报警器和喷淋系统的安装需要根据具体情况进行调整。
一般来说，我们将报警器安装在易被人发现的地方，如墙壁或天花板。
喷淋系统则需要根据消防区域的布局和容量进行安装。
安装完成后，我们需要进行测试，确保报警器和喷淋系统能够正常工作。
三、系统调试在完成设备的安装之后，我们需要对整个消防远程监控系统进行调试，确保其能够正常运行。
1.网络连接测试首先，我们需要测试摄像机和监测器与监控中心的网络连接是否正常。
我们可以通过ping指令或其他网络测试工具进行测试，确保网络连接稳定。
2.摄像机调试接下来，我们需要对摄像机进行调试。
我们可以登录摄像机的管理界面，进行参数设置和图像调整。
我们可以调整摄像机的曝光时间、增益、对比度等参数，以获得最佳的图像效果。
3.监测器调试除了摄像机之外，我们还需要对烟感监测器和温度探测器进行调试。
指导安装调试、验收配合综合
指导安装调试、验收配合综合指导安装调试、验收承诺在设备出厂交到需方指定的工地现场安装之后，我方将派出经验丰富的专业的技术人员进行现场的技术指导，配合各方工作，保证工程进展的顺利进行。
一、配合安装：1、我方负责整个设备的安装、调试、试运行指导工作。
2、在设备的组装、调试、试运行期间，供方保证委派一名具有5年以上工作经验的专业技术人员作现场指导，负责与买方联系相关工作。
3、供方在接到买方通知后的二星期内派人员到达现场，保证需方及安装方的工作顺利进行，直到圆满解决安装、调试、试运行中的所有问题。
二、调试与试运行：1、供方保证委派一名具有5年以上工作经验的专业技术人员在现场对设备进行检查、调试及试运行。
2、在设备安装完成二周前，供方将需方提交设备的调试及试运行的程序及记录表格在开机调试前，供方将派有专业工程师预先来现场作好开机调试准备。
3、在开机调试过程中，供方配合需方的工程技术人员工作，同时在现场进行理论和实际操作、维护等方面的培训并提供培训资料。
三、验收：供方保证专业技术人员在现场对设备性能测试和试运行验收时出现的问题全部解决，直到需方满意。
供方保证最终所供所有货物达到合同要求的性能。
投标人代表具名：出色文档实用标准文案指导配合施工、交接验收、试车调整的安排根据建设单位的建设需要，我公司专职售后服务人员在拉到业务通知以后，将会赶到现场进行免费指导配合施工、交接验收及免费指导试车调整。
1、组合式空调机组的安装应符合以下规定1.1功用段和组装应符合设想规定的和请求。
1.2机组应清理洁净，箱体内应无杂物。
1.3机组应放置在平整的基础上，应高于机房地平面。
1.4机组下部的冷凝水排放管，应有水封，与外管路连接应正确。
1.5各功能段之间的连接应严整，整体应平直，检查门开启应灵活，水路应畅通。
2、施工完毕后，应对系统作外观检查和无生产负荷的联合试运转测定及调试，合格后即应验收。
3、工程投入试运行后，应做生产负荷条件下的综合效能试验的测定与调整，合格后即可交工验收。
数控车床驱动系统的安装与调试指导书
数控车床驱动系统的安装与调试指导书一、引言数控车床是一种装备有数控装置的机床，能够通过数字编程来控制刀具在工件上的运动，实现自动加工工序的机床。
而数控车床驱动系统是数控车床的核心部件之一，负责控制刀架和刀具的运动。
本指导书旨在向用户提供数控车床驱动系统的安装与调试指导，以确保系统的正确安装和可靠运行。
二、安装前的准备工作1. 确保车床和驱动系统都处于关机状态，并断开电源。
2. 提前准备好所需的安装工具和设备，如扳手、螺丝刀、电缆等。
3. 仔细阅读驱动系统的产品说明书和安装手册，了解系统的组成和安装要求。
三、安装步骤1. 解包并检查设备：将驱动系统从包装箱中取出，检查是否有任何损坏或缺陷。
请务必保存所有包装材料和配件，以备之后的维修和保养。
2. 安装电源线：将驱动系统的电源线插入电源插座，并确保插头牢固连接。
3. 连接信号线：使用所提供的信号线将驱动系统与数控控制器连接。
依据系统的连接图和说明书，逐一连接各个信号线。
4. 安装驱动模块：根据系统的结构和布局，将驱动模块安装到指定位置。
使用所提供的螺丝和螺母将驱动模块牢固固定。
5. 连接电机：根据车床与驱动系统的配合，将电机与驱动系统连接。
确保连接正确无误，且电机固定可靠。
6. 接通电源：检查所有连接点是否牢固，并确保电源线与插座连接稳定。
接通电源，启动驱动系统，并观察指示灯是否亮起，以确认系统是否正常启动。
四、调试步骤1. 检查连接：仔细检查所有连接点，确保电机和控制器之间的连接正确稳定。
2. 参数设置：根据车床的具体参数和加工要求，在数控控制器上进行参数设置。
确保速度、行程、加速度等参数设置符合实际需求。
3. 轴向校准：采用数控控制器的校准功能，对车床的各个坐标轴进行校准。
校准时需注意安全，避免车床在校准过程中受到损坏。
4. 运行测试：在调试模式下，通过数控控制器发送指令，观察刀架和刀具的运动是否符合预期。
根据测试结果，对系统进行必要的调整和校准。
安装和调试指南
安装和调试指南合同书甲方：[甲方名称]地址：[甲方地址]联系方式：[甲方联系方式]乙方：[乙方名称]地址：[乙方地址]联系方式：[乙方联系方式]鉴于，甲方需要进行安装和调试工作，并且需要有详细的指导说明以确保工作的顺利进行；乙方具有相关经验和技术能力，可以提供专业的安装和调试指南。
为了明确双方的权责，特订立本合同，共同遵守并履行。
第一条安装和调试工作的内容（一）甲方需安装和调试的设备/系统/软件名称及数量：[详细列出设备或系统的名称和数量]（二）安装和调试的具体要求：[详细描述安装和调试的要求，可以包括技术参数、操作步骤、调试流程等]（三）安装和调试的时间要求：[约定安装和调试的开始时间、持续时间和截止时间]第二条乙方的责任（一）乙方承诺提供详细的安装和调试指南，确保甲方能够顺利进行安装和调试工作。
（二）乙方应及时答疑解惑，解答甲方在安装和调试过程中遇到的问题。
（三）乙方应保护甲方的商业机密和技术资料，不得泄露给任何第三方。
第三条甲方的责任（一）甲方应按照乙方提供的指南进行安装和调试工作，并保证工作的质量。
（二）甲方应提供工作所需的技术资料和条件，如需乙方协助提供，乙方将在协商后尽力配合。
第四条费用与支付方式（一）甲方应按照乙方提供的安装和调试指南支付相应的服务费用。
（二）服务费用的支付方式为：[详细说明支付方式，包括支付时间、支付方式和付款账户等]第五条违约责任（一）如因乙方原因导致安装和调试指南未能按照约定提供，乙方应承担相应的违约责任，并向甲方赔偿因此造成的损失。
（二）如因甲方原因导致安装和调试工作不能按照要求进行，甲方应承担相应的违约责任，并向乙方支付相应的违约金。
第六条保密条款（一）双方均应保守对方透露、了解或通过合同履行过程中获悉的商业机密，不得以任何形式泄露给任何第三方。
（二）未经对方书面同意，任何一方不得将双方之间的合同和商业合作信息用于与本合同目的无关的其他用途。
第七条争议解决（一）若双方在合同履行过程中发生争议，应协商解决。
录播系统安装调试指南
调试指南第一部分：设备安装位置一、建议录播主机、跟踪主机、音频处理器都安装在机柜，有利于设备散热，讲台到黑板墙距离为1.2米，第一排学生课桌到黑板墙距离为2.5米。
二、老师云台摄像机和老师全景摄像机（如上图位置），居中安装在教室后面墙上（壁装），若教室过长（超过12米），可在距离黑板约10米的位置吊装,摄像机离地约2.3米。
三、学生云台摄像机安装在黑板上沿齐平，居中安装，学生全景摄像机安装在黑板或显示大屏的两侧均可，摄像机离地面高度为2米。
具体情况可依据现场情况而定。
四、三个跟踪辅助摄像机的位置分别为：老师辅助：安装在里黑板墙面约4.5米的天花顶上，横向居中安装板书辅助：安装在黑板的左上角或右上角天花顶上，离黑板边框约1米，离黑板墙面约30厘米，如下图所示。
学生辅助：安装在学生云台摄像机正上方的天花顶上。
备注：第一排学生要求离黑板垂直距离为2.5米。
五、吊麦安装：位置可参照第一张图片中位置第一排（学生吊麦）：离墙约1.8米，左右对称安装，分别离教室左右中轴线1.5-2.5米位置，视教室宽度而定，斜向下指向讲台。
第二排（老师吊麦）：离墙约2.5米，左右对称，斜向下指向学生区域第三排（学生吊麦）：分别与第二排两支吊麦在同一纵线上，距离第二排约3米第二部分：录播参数配置一、打开IE浏览器，输入录播IP（默认：169.254.178.178，帐号密码均为：admin），登录至导播界面。
(注意：将电脑IP设置成录播主机同一网段)二、打开“软件下载”菜单，下载安装FBVLC播放器、PC辅助软件（解压出三个软件：鼠标检测MouseDetector_v1.0，片头片尾、知识点索引PPTCapture_v1.0，安装设置在教师上课电脑，第三个AVAJoystick v1.0安装在管理电脑与导播控制键盘对接）。
三、检查“视频1”至“视频5”是否有图像，并调整出正确的对应画面：视频1：老师云台，视频2：学生云台，视频3：老师枪机，视频4：学生枪机，视频5：老师上课电脑VGA或HDMI 信号，视频6：片头片尾。
安装调试作业指导手册
安装调试作业指导手册为了规范生产调试工作，提高产品服务质量和安装调试质量，特制定此安装调试作业指导书：一、总则1、行为规范1.1、项目经理、项目主管及安装调试人员每周定期向主管的部门经理汇报，汇报形式可通过电话、传真或电邮等方式，内容包括工程进度、工作计划及存在的问题等。
遇紧急情况应及时反馈。
1.2、外出服务的人员应着装整齐，言谈举止有理有节，时刻维护企业形象，并严格按照业主和安装公司的安全规程进行施工调试；1.3、安装与调试的员工所面对的是用户和安装公司，因此在工作中应以用户为中心，努力配合安装公司，努力提高设备安装调试质量。
1.4、安调人员不得向其他人员透露有关本所的商业机密和技术核心内容。
1.5、安调人员在外工作过程中必须遵守国家法律法规和服务对象的企业规章制度和安全规定。
2、安装调试任务的接受：2.1、安装调试任务由工程部分管经理或项目经理统一安排指定合适人选，执行人接受安装调试任务后应于第一时间了解任务的具体情况，包括系统配臵、产品质量跟踪卡，行车路线及联系人，现场工程进度及施工方案。
2.2、应尽快与用户项目负责人取得联系，准确了解现场施工进度。
确认现场是否具备安装调试条件。
2.3、工程部人员出差前需要填写出差登记表3、现场服务的准备工作：3.1、工具：根据所接受的任务携带相关工具、名片，应俱全携带，公用工具到文员处登记领用。
领用办法见工程部关于备件和公用工具的领用通知3.2、配件：本所所涉及产品的接插件、专用螺丝螺栓、常用芯片、板卡、易损件等应俱全配备。
领用办法见工程部关于备件和公用工具的领用通知。
3.3、资料：安装调试报告、回访表、质量跟踪卡、施工图纸、便签等。
3.4、返修件：在文员处查询是否有相关的设备在公司维修，如果有就要随身携带或者同步发回使用厂家。
4、现场服务：4.1、安全：本公司安装调试人员在施工现场应时刻牢记施工安全，一方面要保全自身及财产安全，另一方面应注意保护系统设备的安全。
天网his (医院信息管理系统)安装调试系统配置文件说明
天网hｉｓV11版本安装调试、系统配置文件演示对V11版本的环境安装相对来说比较简单，环境安装时具有向导功能。
系统配置文件对初学者来说理解起来有点难度,不怕大家跟着我的操作走应该能理解. 下边我们按照V11程序运行环境通常的安装顺序来介绍,以下的每个小节都是必须要做的,少一小节，运行Ｖ11版程序都会出现不同的问题.第一小节天网环境安装;（不念）首先我们从最基本，也是必须要装的环境来为讲,先打开环境安装文件夹,双击Seｔup.ｅxe，开始安装天网软件环境,按照向导提示，我们单击下一步,进入到安装路径选择，系统默认的是c：\Pｒogram Fiｌeｓ\天网软件安装环境目录下,也可以改变路径，单击下一步，开始复制文件，进度条显示安装进度,复制完成后,单击完成，完成环境安装。
环境安装的操作非常简单。
第二小节ＢＤE设置;(不念)接下来,我们介绍BDE设置,经常会出现忘记设置ＢDE,而导致打开HＩS模块出错现象.下来我们来操作,打开控制面板,双击打开BＤE Adｍinistratｏr，打开ＢDE设置窗口,单击Ｃoｎfiguration下的syｓｔem，再单击ＩNIT,在右边窗口中设置SHAREＤMEMLOCAＴIOＮ(到数第五行）值为５8BE，单击快捷菜单中的保存按钮，保存设置,关闭BDE窗口,重新启动计算机。
注意保存完后必需重启计算机，设置才生效,这一点不要忘了。
第三小节:应用服务器端设置下面我们看应用服务器端设置，在应用服务器设置之前我们必须做的是在数据库服务器上还原V11数据库。
在这里,我们不讲还原数据库。
我们举例来讲应用服务器端的设置，例如我们将数据库还原在1９2.1６8。
0.２4７机子上，将应用服务器建在114机子上，我们就需要在114机子上设置应用服务。
双击打开twＨisServeｒ程序,然后打开系统菜单下的数据库连接设置,设置用户别名，强调一下用户别名必须设置twhｉs,输入数据库名,用户名,密码。
网神SecSIS-3600安全隔离与信息交换系统产品安装调试指导手册[V6.4.1]
![网神SecSIS-3600安全隔离与信息交换系统产品安装调试指导手册[V6.4.1]](https://img.taocdn.com/s3/m/5320fc3983d049649b6658e8.png)
3准备工作网闸的部署与用户的业务系统息息相关，在网闸项目实施时应特别注意，切勿造成用户业务无法正常使用的状况出现。
所以，在网闸上线实施前，应对当前用户的网络环境、业务模式、安全需求等情况进行详细的了解，充分做好产品上线准备，确保网闸上线后高效、稳定，与用户业务安全结合。
3.1了解实际用户网络环境或主机环境3.1.1网络环境充分的网络环境了解，有助于我们明确网闸的部署位置，IP地址的规划等，对与当前用户整个网络的拓扑结构要做到心中有图和手中有图，网络拓扑网络拓扑图可以请用户网络工程师协助提供。
拓扑图中应包含网闸所处网络中的关键性设备、设备连接方式等信息。
<部署位置根据用户提供拓扑，分清安全域界限，明确网闸部署位置。
IP规划明确网闸所需的IP地址、掩码、网关地址，以及各关键设备的地址信息。
3.1.2主机环境明确用户现场网络拓扑后，还需要对用户的主机系统，也就是各类与网闸应用相关的服务器进行了解，以确保采用正确的网闸模块与之对应。
服务器系统平台信息了解用户服务器使用何种类型操作系统以及操作系统版本等系统平台信息。
了解各服务器网络配置信息，如服务器IP地址、服务器连接位置等。
]数据库信息对具有数据库应用需求的用户，了解其使用的数据库类型、版本等数据库相关信息。
软件信息了解用户主机系统所使用的与网闸业务相关的软件信息。
3.2了解实际用户应用及安全需求3.2.1业务模式了解业务模式，可以针对当前用户的各类业务应用选择最匹配的网闸功能模块，以确保网闸功能与用户应用的无缝结合。
应用相关信息）了解业务所采用的协议类型，业务端口开放情况等业务相关信息。
业务流程分析通过对业务流程的分析，可以确定哪些功能是必须要实现，从而使得我们可以以更合适的方式来实现所需要的功能服务。
业务软件模式针对业务应用所使用的软件模式，B/S架构还是C/S架构，可以更好的选择功能模块采用的实现方式。
3.2.2安全需求了解用户安全需求，细化网闸安全功能，确保用户信息及数据的安全。
韩昌可视对讲安装调试指导说明书
设备简介
产品型号简介
区 分
型 号
功 能
非可视对讲分机
QHS-102D
对讲，摇控开锁，呼叫管理室
QHS-102S
对讲，摇控开锁，监视门口机、呼叫管理室、四防区
室内分机
QHS－201A
黑白可视对讲，摇控开锁，监视小门口机
QHS－201D
黑白可视对讲，摇控开锁，监视门口机、呼叫管理室
QHS－201S
安装说明……………………………………………………………………….21
室内机使用安装说明………………………………………………………………26
QHS-201黑白系列……………………………………………………………26
QHS-221黑白系列……………………………………………………………28
QHS-203黑白或彩色系列……………………………………………………………29
qhs可视对讲系统安装调试指导使用说明书设备简介qhs可视对讲系统安装调试指导使用说明书qhs可视对讲系统安装调试指导使用说明书qhs可视对讲系统安装调试指导使用说明书产品型号简介qhs可视对讲系统安装调试指导使用说明书qhs可视对讲系统安装调试指导使用说明书qhs可视对讲系统安装调试指导使用说明书技术指标型号
QHS－202D
彩色可视对讲、TFT4″、摇控开锁、呼叫管理室、紧急、防盗、嵌入式
QHS－202S
彩色可视对讲、TFT4″、摇控开锁、呼叫管理室、紧急、防盗、接听电话功能、外出设置、呼叫转移功能、嵌入式
QHS－750D
彩色可视对讲、TFT5″、摇控开锁、呼叫管理室、四防区、电话功能、远程确认、自动播号报警功能，四防区、密码撤布防、外出设置、呼叫转移功能、显示时间、嵌入式
GSK25iMc GSK25iTc 系列总线式铣削 车削中心数控系统 安装调试手册说明书
在本使用手册中，我们将尽力叙述各种与该数控系统操作相关的事项。
限于篇幅限制及产品具体使用等原因，不可能对数控系统中所有不必做或不能做的操作进行详细的叙述。
因此，本使用手册中没有特别指明的事项均视为“不可能”或“不允许”进行的操作。
本使用手册的版权，归广州数控设备有限公司所有，任何单位与个人进行出版或复印均属于非法行为，广州数控设备有限公司将保留追究其法律责任的权利。
IGSK25iMc/GSK25iTc 系列总线式铣削/车削中心数控系统安装调试手册II前言尊敬的客户对您惠顾选用广州数控设备有限公司全新开发及设计制造的GSK 25iMc/GSK25iTc 系列总线式铣削/车削中心数控系统，我们深感荣幸并深表感谢。
本手册详细介绍了GSK 25iMc/GSK25iTc 系列总线式铣削/车削中心数控系统的连接调试等有关事项。
操作不当将引起意外事故，必须要具有相应资格的人员才能操作本系统。
操作之前请务必仔细阅读本使用手册！特别提示：安装在机箱上（内）的系统电源，是仅为本公司制造的数控系统提供的专用电源。
禁止用户将这个电源作其他用途使用。
否则，将产生极大的危险！前言、安全及注意事项安全警告在对本产品进行安装连接、编程和操作等之前，必须详细阅读本产品使用手册及机床制造厂的使用说明书，严格按手册与机床使用说明书等的要求进行相关的操作。
本手册包含保护用户和防止机床损坏的安全预防措施，这些预防措施根据安全性质分为警告和注意，补充的信息作为注释叙述，在操作机床之前请仔细地阅读警告、注意和注释。
警告如果不遵守指定的操作方法或步骤，有可能使用户受伤害或损坏设备。
注意如果不遵守指定的操作方法或步骤，有可能使设备损坏。
注释注释用于指出除警告和注意之外的补充信息。
IIIGSK25iMc/GSK25iTc系列总线式铣削/车削中心数控系统安装调试手册IV声明●本手册尽可能对各种不同的内容进行了说明，但是，由于涉及到的可能性太多，无法将所有可以或不可以进行的操作一一予以说明。
智能家居系统安装与调试教程
智能家居系统安装与调试教程智能家居系统的发展已经成为现代家庭的热门趋势，越来越多的家庭开始注重智能化的生活体验。
因此，安装和调试智能家居系统的技能变得至关重要。
本文将为您提供一份详细的智能家居系统安装与调试教程，帮助您实现智能化的家居生活。
第一步：规划和准备在开始安装之前，首先需要规划和准备工作。
您需要确定您的智能家居系统需要控制的设备和功能，例如灯光、窗帘、门锁、安防系统等。
同时，您还需要选购合适的智能设备和控制器，根据网络状况选择合适的无线通信技术，例如Wi-Fi、蓝牙、ZigBee等。
第二步：安装智能设备安装智能设备是一个关键的步骤。
根据设备的类型和功能，您需要按照设备的说明书进行安装和连接。
例如，对于智能灯光系统，您需要将智能灯泡或智能开关安装在对应的位置，并确保其与智能控制器的连接稳定。
第三步：配置智能设备安装完智能设备后，您需要进行设备的配置和网络连接。
首先，在智能控制器上下载并安装相应的智能家居应用程序。
然后，按照应用程序的指导，将每个设备与控制器进行配对。
对于Wi-Fi设备，您需要输入正确的网络名称和密码进行连接；对于蓝牙或ZigBee设备，需要按下配对按钮进行连接。
确保设备和控制器在同一个局域网中。
第四步：设置场景和规则智能家居系统的灵活性在于设定自动化的场景和规则。
通过设置场景和规则，您可以实现自动化的操作，例如定时开关灯光、根据天气自动调节温度等。
根据您的需要和习惯，设置相应的场景和规则可以提高家居生活的便利性和舒适度。
第五步：调试和测试安装完成后，进行系统的调试和测试是十分重要的。
您可以通过模拟各种使用情景，测试系统的稳定性和响应速度。
确保每个智能设备都能够正确地与控制器进行通信和操作。
如果发现设备无法正常工作，您可以尝试重新配置设备或更换设备位置，同时确保设备的固件是最新的版本。
第六步：使用和维护安装和调试完成后，您可以开始享受智能家居系统带来的便利和舒适。
您可以通过智能手机、平板电脑或智能音箱等设备，随时随地控制家中的智能设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河北邢桥铁路器材有限公司1500KW串联谐振中频感应电炉安装调试指导说明书2011.02新研工业上海新研工业设备有限公司位于上海市宝山经济开发区。
是由上海鼎信投资（集团）有限公司投资并控股的一家集研发、设计、生产及服务为一体的中频感应加热设备生产企业。
公司独立研发的串联谐振双供电感应熔炼炉、并联谐振感应炉不论在熔炼效率，稳定性还是操作性能方面，都得到了客户的一致好评。
当前新研生产的电炉容量大小从1吨到30吨，电源功率范围从250KW至16000KW。
充分满足铸造行业对铁水连续、稳定供应的要求。
由于熔炼系统整体结构庞大，机械安装复杂，电气设备精密，所以无论在设备运输，安装，调试，运行各阶段都具有规范的操作流程和严格的审核标准。
任何细微的疏漏都可能对设备的正常使用和安全运行造成隐患。
为确保新研感应熔炼系统的顺利安装及正常使用，新研工业对设备的安装调试进程进行了严格的规范，并将主要安装调试要求归类总结。
本说明是新研中频感应熔炼设备的系统安装调试指导，请相关技术人员在设备安装调试前仔细研读该手册，并遵循本手册施工步骤及注意事项进行安装操作，以便设备能在最好的运行状态下工作，赢得客户满意。
目录一、设备就位 (4)二、设备固定 (5)三、设备连接 (7)四、设备调试 (16)五、设备验收 (21)一、设备就位设备就位是指在设备运输进入工厂卸货后到安装到搬运至现场生产所规定位置的过程，在设备就位时，通常需注意以下一些重要事项：A.设备就位前应对设备的重量和外形尺寸及设备移动的通道进行评估，确定合适的起重设备和装置，并准备好相应的调整铁，水平仪等材料和工具。
对空间有限的场地，应安排好设备进入的顺序，以便所有设备都能顺利进入预定位置。
B.安装现场没有装备起重量足够的行车时要考虑租用汽吊。
在租用吊车前，应筹划好所有需吊装的设备应尽可能适时到达现场。
电炉基础应提前校好水平，货车的通道和吊车的泊位应提前清理，尽可能缩短租用吊车的时间。
C.吊装电炉时要调节吊索以保持电炉处于水平状态，以便于炉体着地时精确定位。
如图1所示，吊起炉体总成时应在炉架底板上装上地脚螺栓，套上平、弹垫及螺母。
基础上应设六点调整铁。
为便于调整及炉体固定，调整铁应采用楔形铁片。
前端的调整铁位置在炉架立柱正下方，中端的调整铁位置应确保在倾翻油缸正下方，后端的调整铁位置在炉架后端槽钢的下方。
每点调整铁不得多于3片，上面的调整铁外形尺寸应略小于下面的调整铁外形尺寸。
炉体水平校准后，应对调整铁间及调整铁与预埋板间施以段焊。
D.变压器就位时应确保相关人员在变压器房门口时就能看到变压器油枕上的油标，变压器离门的距离不小于1.5米，离其他三面墙的距离不小于1.2米。
水泵站，液压站就位后都要垫实固定，以免振动加剧。
柴油发电机组应放置在便于排烟的位置。
E.吊装电源柜时吊点要分布均匀，并保持水平，下落时要避免柜底槽钢单点受力而导致变形。
起吊前要准备好电源柜盘路时所需的器具，如小坦克或钢管及千斤顶，撬杠等。
电源的就位精度要求较高，故就位前应清扫电源将就位的场地。
按平面布置图在地坪上画出电源底盘的轮廓线，每边放5毫米余量。
整流逆变柜应先就位，就位后应将柜体横向纵向校准水平。
电容柜就位过程和整流逆变柜相同。
二、设备固定当设备定位后，需对各部分进行固定，具体要求如下：A．电源柜在基础平整度较好的情况下，电源就位后无需与地面固定连接。
但若地基平整度较差，则需用胶皮将四周各支撑位置垫实。
B. 液压泵站、液压操作台、水泵站由于在启动及运行过程中，电机会产生较大震动。
为确保设备完全固定，此项设备需4点以上固定，并确保垫实无晃动。
固定点应牢固隐蔽，不影响工作通道，避免工作人员磕碰或绊倒。
C. 变压器若变压器带滚轮且安装在轮轨上的，则需在同一轨道上的两个轮子的两端用限位固定，若采用的是无轮变压器，则仅需四块压板对变压器安装底座进行固定即可。
为方便运输，通常1500KVA以上的变压器本体和散热器及变压器油是分装运输的，变压器供应商应负责在现场的组装及注油工作。
项目安装主管应负责检查：散热器是否有因碰撞而引起的变形现象；各连接处是否有渗漏现象；变压器油是否已加到油标指示液位；各种报警线是否已接好。
D. 炉体在炉体位置调整到位，并完成水平调整后，将地脚螺栓上的两个螺母调整至略高于螺杆，并在螺杆伸出炉架部分及螺母顶端涂上黄油，然后由用户完成二次灌浆。
地脚螺栓部分用比基础高一标号的混凝土，浇注过程中应振动捣实。
炉架底板和基础间应浇灌浆料，若买不到专用灌浆料，也可用600#水泥加5%的膨胀剂配制代替。
地脚螺栓紧固需等二次灌浆养护期过后方可进行。
一般而言，水泥养护期夏天为10天，冬天则至少为2周。
炉体水平测量：如图2所示，炉体左右水平测量点的选取--左右以炉体炉架连接转轴轴心为测量点，允许水平误差6吨炉以下1.5毫米，8吨炉以上3毫米。
炉体前后水平测量点的选取--以炉架底部的H型钢为测量点。
6吨炉以下容许前后水平误差为3毫米，8吨炉以上为5毫米。
E. 柴油发电机柴油发电机组运行时振动较大，应在机组底架下用胶皮垫实后固定。
三、设备连接设备连接主要指设备在安装到位后对各部分进行安装连接，它包括所有硬件设备连接及安装，由于该工序为设备运行调试前的最后准备，且直接关系到设备的使用性能及外观效果，故需严格安装以下规范流程进行：A. 接地系统内所有设备都须用接地排相连，然后将接地排和用户提供的接地点相连。
接地排材料可用4×40热镀锌扁钢，在墙面水平铺设时，通常离地高度为250至300毫米间。
接地排和设备及接地排间的搭接长度应不小于接地排宽度的2倍，不少于三面施焊。
接地排的固定点间隔在水平直线部分为500--1500毫米，垂直部分为1500--3000毫米，转弯部分为300--1500毫米。
接地排应涂黄绿相间的漆，间隔为100毫米。
所有电缆桥架外壳也需用接地线可靠接地。
桥架各段的连接处应用2.5平方毫米的黄绿色铜芯线绕成螺旋后和桥架连接螺栓扣压相连。
B. 铜排铜排的连接主要是变压器和整流逆变柜的连接、柜间（整流逆变和电容柜间）铜排连接及输出铜排连接。
考虑到电源柜可能还需精调水平，故首先连接柜间铜排。
若柜间铜排不是在柜顶连接而是柜间直连的，则在连接铜排前应先检查需连接的逆变柜铜排是否和电容柜铜排在同一平面上或平行，若有明显误差则需通过调整两个柜的水平来满足两柜需连接的铜排的平行度或平面度。
铜排连接螺栓的紧定应在所有螺栓都已对上孔后进行，且从中间的螺栓开始初紧，然后向两边逐个拧紧。
螺栓全部初紧后，再从中间的螺栓开始紧定，然后向两边逐个紧定。
紧定后须检查，确保搭接的两块铜排紧密贴合，无变形间隙。
铜排的水冷连接按图施工。
若柜间铜排在柜顶连接，则铜排在出厂前可预装，支架也在出厂前制成。
输出铜排的安装连接须做到横平竖直，铜排的吊架或支架应可调水平，并安装在铜排连接点附近，以确保铜排的重量由吊架或支架承担。
在连接铜排时应调节吊架或支架的高度，以使要安装的铜排孔自然对准已固定铜排的孔，这样可以确保连接用铜螺栓不受剪切力。
铜排的连接螺栓必须是螺母向外，螺栓六角头在两片铜排间，以确保之间的距离最大。
铜排底面高度低于3.4米都必须做安全防护网隔离。
防护网上的上的所有金属件都必须至少离输出铜排150毫米远，以免被感应加热。
防护网的设计应考虑到维护的方便，如有必要可在铜排连接处留可开启或可装拆活口。
铜排的水冷连接按图施工。
变压器铜排的安装连接须做到横平竖直，因该铜排工况是工频，不必考虑中频振动及感应加热，故其水平铜排的固定无需上下压紧固定，也无需顾忌防护网和铜排间的距离，绝缘当然还是必须的。
变压器铜排连接的相序须按图施工（即电源柜进线总开关上的序号和变压器端子的序号一致）。
铜排在加工过程中应保持连接面的平整，铜排上螺孔的飞边毛刺须去除，搭接面可搪锡。
连接螺栓可用普通碳钢螺栓。
该铜排在电源房内部分需安装安全防护网如图3所示。
变压器房内原则上无需安装安全防护网。
C.电气 新研电源柜在出厂前都需确保已进行电子控制系统静态测试及模拟小功率动态测试。
电源柜进行现场安装固定后，现场电气工程师与使用厂方设备部门相关人员确定远程操作柜，电气互锁柜，液压水路控制柜等的安装定图3位及所需布线电线股数，长度，线径等要求。
电气工程师根据设备电气图纸完成现场布线接线及电气元器件调整。
液压及水冷系统电气控制：接线后工程师需对所有控制功能进行测试，确保水泵，液压启动及运转正常，在首次正常带（液/水）压的条件下启动时，需用电流表测量电机输出电流，并以此设定马达保护开关电流整定值。
检查所有温度、水压、压差开关及门限位开关是否接线正确，并通过检测器通断试验检查PLC是否能正常接收处理相应输入信号；检查所有指示灯，操作开关及仪表显示是否工作正常，对应HMI界面是否显示正确；测量所有柜体是否接地正确；检查所有接线接触良好，标示明确；确保所有外露接线都有结束带或过线勾固定，并通过尼龙扎带进行加固。
确认所有走线美观整洁，并尽量远离高温，大电流部件；确认电源柜内所有螺钉、螺栓已紧固，元器件无松动，冷却系统无漏水；检查所有铜排都有安全网隔离保护，电源柜控制间通风良好，无渗漏水现象，有基础排水，除尘设备。
D. 液压液压管路铺设须做到横平竖直，间隔均等，所有支架平面须校水平，管道需拐弯处尽可能用靠轮冷弯，较大的弯曲半径可减少压力损失及振动，冷弯可防止管道内图4氧化皮的产生。
液压管的连接须用氩弧焊实施，以防管道内出现焊渣。
管道的固定可用焊接式塑料管卡将管道固定在支架上，支架固定需稳固，支架的间隔应小于1.5米，固定点离管道上的弯头、三通距离应小于100毫米。
支架的固定强度应能耐受液压冲击引起的振动。
在设计液压管路走向时应考虑尽可能不要接近输出铜排及水冷电缆，整个铺设连接过程中应保持管道内的洁净，铺设完成后应将管道的两端卸下，用高压空气冲洗。
然后按色标将管道涂装，待油漆干燥后再和液压泵站及液压操作台连上。
如图4所示，液压操作台与液压管路应使用软管连接，减少液压起停时引起的震动对连接口产生的冲击。
防止漏油及接口损坏。
同样，在液压泵站端，同样应使用软管接头进行油路连接。
所有管件连接前应检查管件是否完好，管件内是否已擦干净，密封件是否完好。
所有管件中的密封件应可适用于水乙二醇及脂肪酸酯等阻燃液压介质。
E. 冷却水硬管冷却水管路铺设须做到横平竖直，间隔均等。
在固定水管支架前应对支架平面校水平，若墙面不平，可在支架和墙面间垫入垫片来调整支架的水平。
支架定位前应做防锈涂装处理。
管道切断后应对切面做打磨处理，要将切面磨成和管壁垂直，然后在管内壁磨去毛刺飞边，管外壁磨出坡口。
管对接或与管件对接，两接合面间的间隙应小于1.5毫米，以防过多夹渣。
