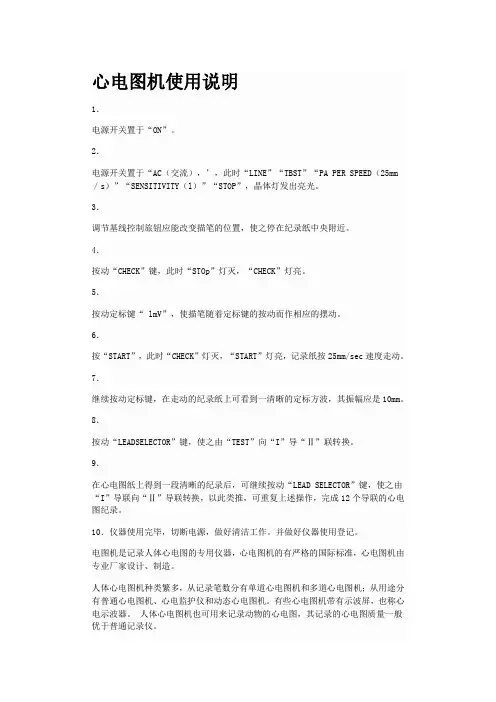

心电图机使用说明1．电源开关置于“ON”。

2．电源开关置于“AC（交流），’，此时“LINE”“TBST”“PA PER SPEED（25mm／s）”“SENSITIVITY（l）”“STOP”，晶体灯发出亮光。

3．调节基线控制旅钮应能改变描笔的位置，使之停在纪录纸中央附近。

4．按动“CHECK”键，此时“STOp”灯灭，“CHECK”灯亮。

5．按动定标键“ lmV”，使描笔随着定标键的按动而作相应的摆动。

6．按“START”，此时“CHECK”灯灭，“START”灯亮，记录纸按25mm/sec速度走动。

7．继续按动定标键，在走动的纪录纸上可看到一清晰的定标方波，其振幅应是10mm。

8．按动“LEADSELECTOR”键，使之由“TEST”向“I”导“Ⅱ”联转换。

9．在心电图纸上得到一段清晰的纪录后，可继续按动“LEAD SELECTOR”键，使之由“I”导联向“Ⅱ”导联转换，以此类推，可重复上述操作，完成12个导联的心电图纪录。

10．仪器使用完毕，切断电源，做好清洁工作。

并做好仪器使用登记。

电图机是记录人体心电图的专用仪器，心电图机的有严格的国际标准，心电图机由专业厂家设计、制造。

人体心电图机种类繁多，从记录笔数分有单道心电图机和多道心电图机；从用途分有普通心电图机、心电监护仪和动态心电图机。

有些心电图机带有示波屏，也称心电示波器。

人体心电图机也可用来记录动物的心电图，其记录的心电图质量一般优于普通记录仪。

（一）心电图机基本结构心电图机基本结构包括：1．记录纸盒装记录纸卷。

2．笔位置控制旋调节记录笔基线。

3．导联选择按钮或开关选择记录导联。

4．50Hz滤波按钮或开关滤去50Hz干扰5．灵敏度按钮或开关选择记录灵敏度，灵敏度有1/2、1和2三档。

6．走纸速度按钮或开关走纸速度选择，走纸速度有25mm/min和50mm/min二档。

7．1mV定标按钮或开关用于灵敏度校正，按下1mV定标电压，记录幅度为10mm。

心电图机使用说明

心电图机使用说明心电图机使用说明1.介绍1.1 本文档旨在提供心电图机的详细使用说明，以帮助用户正确操作心电图机。

1.2 心电图机是一种医疗设备，用于记录人体心脏的电活动，辅助医生进行心脏疾病的诊断和治疗。

2.设备外观和功能2.1 外观描述心电图机的外观特征，包括主要部件和控制面板等。

2.2 功能详细介绍心电图机的各项功能，如测量、显示、存储、打印等。

3.准备工作3.1 前期准备检查设备是否正常，准备必要的配件和材料。

3.2 患者准备说明患者在进行心电图检测前需要做哪些准备工作，如脱掉金属物品、保持放松等。

4.操作步骤4.1 连接电源示范如何将心电图机连接到电源，并检查是否正常。

4.2 连接导联线描述如何正确连接导联线到患者身上，并确保导联线与心电图机的连接稳定。

4.3 开机设置介绍开机设置所需的步骤，如日期时间设置、滤波器选择等。

4.4 开始记录详细说明如何进行心电图记录，包括按下按钮、选择记录模式等。

4.5 结束记录描述如何结束心电图记录，并确认记录结果是否保存成功。

4.6 打印记录示范如何将心电图记录打印出来，并如何调整打印质量。

4.7 关机和清洁说明如何安全关闭设备，并对设备进行日常清洁和维护。

5.故障排除5.1 常见问题列出心电图机使用中常见的问题，并提供解决方法。

5.2 联系客服提供客服联系方式，让用户在遇到无法解决的问题时寻求帮助。

6.附件附件：心电图机维护手册7.法律名词及注释7.1 法律名词1解释法律名词1的含义。

7.2 法律名词2解释法律名词2的含义。

详细心电图机的使用步骤

注意制造商提供的注意事项，避免因误操作导致机器损坏或测量结果不准确。
THANKS
感谢观看
确保电极片避开毛发、疤痕和皮肤上的污垢，以免影响信号采用水或湿布清洁皮肤，去除油脂和污垢，确保电极片与皮肤良好接触。
用适当的压力将电极片固定在皮肤上，避免移动或滑落。
在电极片放置过程中，避免过度拉伸或扭曲皮肤。
03
开始记录心电图
按下开始按钮
确保心电图机处于开启状态，并正确连接电源。按下开始按钮，启动心电图机。
分析心律失常
判断心律
正常心律应为窦性心律，如果不是窦性心律，则为心律失常。
识别早搏
早搏是指心脏提前搏动，可分为房性早搏、室性早搏等。
判断传导阻滞
传导阻滞是指心脏电信号在传导过程中受阻，导致心脏搏动异常。
判断心脏功能状况
分析心脏节律
正常的心脏节律应为规则的，不规则的节律可能表示心脏功能异常。
判断心肌缺血
心肌缺血时，心电图可能出现ST段压低或T波倒置等改变。
注意心脏肥大
心脏肥大时，心电图可能出现相应的改变，如左心室肥大时QRS波群电压增高。
06
心电图机的维护和保养
定期清洁和保养机器
清洁机器表面
使用柔软的湿布轻轻擦拭机器表面，注意避免使用含有酒精或化
学溶剂的清洁剂。
保养机器内部
定期检查机器内部组件，如电缆、电极固定座等，确保没有灰尘或杂物堆积。
确保心电图机处于正常工作状态，没有出现任何故障提示。
保持静止状态
患者应保持静止状态，避免剧烈运动或情绪波动，以免影响心电图记录的准确性。
医生应告知患者保持静止状态的重要性，并确保患者在整个心电图记录过程中保持稳定。

《心电图机的使用》课件.

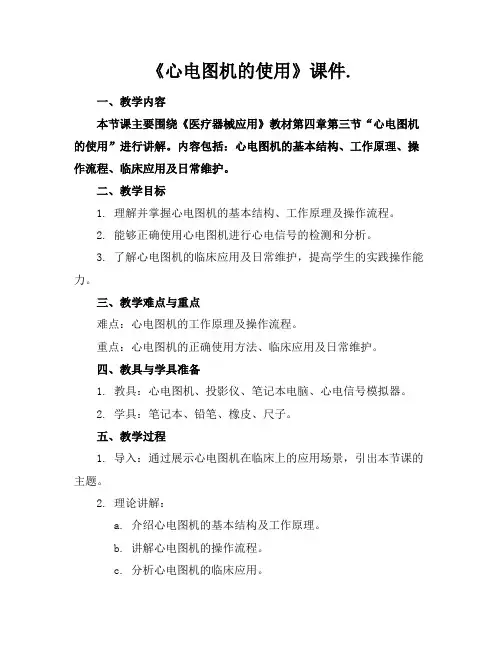

《心电图机的使用》课件.一、教学内容本节课主要围绕《医疗器械应用》教材第四章第三节“心电图机的使用”进行讲解。
