航电系统简介 ppt课件
自二次世界大战后的几十年来，美国、德 国、法国、英国、前苏联(俄罗斯)先后开展航 空电子系统技术的研究，航空电子已经成为 一门独立的学科。
5
一、航电系统的简介
航电系统全称“综合航空电子系统”， 是现代化战斗机的一个重要组成部分， 战斗机的作战性能与航空电子系统密切 相关。
6
一、航电系统的简介
多传感器综合（MSI）的目标是改变 目前各种传感器分立的状态，实现互为 补充、互为备份、扬长避短、综合使用 各传感器提供的信息；对多传感器实现 综合的控制和管理，在现有的硬件和软 件水平上获得比任何单独的传感器性能 更高的传感器系统。
47
三、新一代航空电子系统 （二）新一代航空电子系统的特点
传感器管理包括通用信号处理机、传感器数据分 配网络、数据交换网络、视频数据分配网络、传感器 控制网络组成。该区的功能为：传感器数据分配、传 感器信号处理、处理后信号的分发、传感器控制。飞 机管理区是由飞行控制、发动机控制、推力矢量控制、 通用设备控制等几部分功能综合而形成，又称为飞机 管理系统(VMS)，其功能为支援与控制功能有关的飞 机的飞行。
机体是按6000飞行小时的使用寿命设计的，机 载电子设备的平均故障间隔为30飞行小时，雷达的 平均故障间隔时间为100小时，电子设备和消耗器材 中有98%有自检能力。
31
F-18战斗机引入了“玻璃”座舱概念，淘汰了许
多表盘式仪表，并将原先表盘式仪表的信息显示在
阴极射线显示器上。
32
安装了抬头显示器 （HUD），仪表面板上 安装了两个多功能阴极 射线显示器和一个水平 阴极射线显示器。座舱 内安装了手不离杆 （HOTAS）油门杆和操 纵杆，作战中需要使用 到了控制开关都集成在 了油门杆和操纵杆上。
49
5
一、航电系统的简介
航电系统全称“综合航空电子系统”， 是现代化战斗机的一个重要组成部分， 战斗机的作战性能与航空电子系统密切 相关。
6
一、航电系统的简介
多传感器综合（MSI）的目标是改变 目前各种传感器分立的状态，实现互为 补充、互为备份、扬长避短、综合使用 各传感器提供的信息；对多传感器实现 综合的控制和管理，在现有的硬件和软 件水平上获得比任何单独的传感器性能 更高的传感器系统。
47
三、新一代航空电子系统 （二）新一代航空电子系统的特点
传感器管理包括通用信号处理机、传感器数据分 配网络、数据交换网络、视频数据分配网络、传感器 控制网络组成。该区的功能为：传感器数据分配、传 感器信号处理、处理后信号的分发、传感器控制。飞 机管理区是由飞行控制、发动机控制、推力矢量控制、 通用设备控制等几部分功能综合而形成，又称为飞机 管理系统(VMS)，其功能为支援与控制功能有关的飞 机的飞行。
机体是按6000飞行小时的使用寿命设计的，机 载电子设备的平均故障间隔为30飞行小时，雷达的 平均故障间隔时间为100小时，电子设备和消耗器材 中有98%有自检能力。
31
F-18战斗机引入了“玻璃”座舱概念，淘汰了许
多表盘式仪表，并将原先表盘式仪表的信息显示在
阴极射线显示器上。
32
安装了抬头显示器 （HUD），仪表面板上 安装了两个多功能阴极 射线显示器和一个水平 阴极射线显示器。座舱 内安装了手不离杆 （HOTAS）油门杆和操 纵杆，作战中需要使用 到了控制开关都集成在 了油门杆和操纵杆上。
49

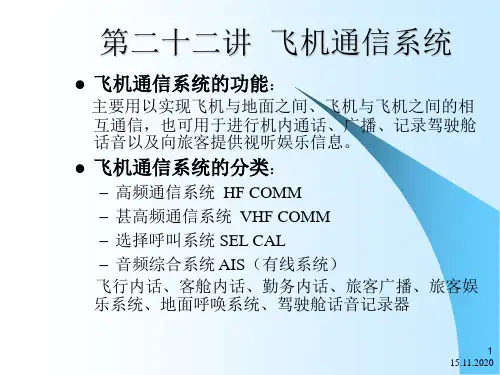

航空电子系统电子教案1(无线电通信部分)PPT课件
（三）系统部件功用
天线 VHF天线可在VHF频段发射和接收射频信号。
VHF天线称作“刀”形天线，具有50阻抗值，可全 向接收和发射。它是接收与发射信号的门户。当天线 受潮或绝缘不良时，会使发射机功率降低，通信距离 缩短。
机上装有两套或三套相同的系统
19 15.11.2020
（二）系统组成及安装位置
飞机上一般装有二到三套甚高频通信系统。每套系统 都由收发机、控制板、天线组成。天线接收的射频信 号经收发机处理后，转换成音频信号，通过遥控电子 组件分别送到驾驶舱和选择呼叫系统。发射时，来自 驾驶舱的音频信号经收发机处理成射频信号经天线对 外辐射 。
一个测试电门--静噪/灯试验电门
按下静噪抑制失效，此时耳机内可听到 噪音，同时三个故障灯亮
一个话筒插孔
一个耳机插孔
11 15.11.2020
– 高频天线调谐耦合器、天线
天线调谐耦合器用来在2MHz30MHz频率范围内调谐，通常 它能在2～15秒内，自动地使 天线阻抗与传输特性阻抗为 50的高频电缆相匹配，使电 压驻波比（VSWR）不超过 1.3：1
归零（HOME） 接收/等待（RCV/STBY） 调谐过程 1. 调谐过程A 2. 调谐过程B 3. 调谐过程C 工作过程 以上正是天线调谐耦合器的四种工作方式
15 15.11.2020
16 15.11.2020
A320 无线电管理板
17 15.11.2020
二、 甚高频通信系统
系统概述 系统组成 部件功用 系统方块图
使用天调的原因 为使天线与 收发机的阻抗匹配
频率覆盖系数为
30MHZ/2MHZ=15
天线 凹槽天线 被设计成使
得耦合器能够将天线阻抗与发 射机的高频电缆50特性阻抗 相匹配
航电系统简介ppt课件
网络化：航电系统将实现网络化，实现信息共享和协同作战
绿色环保：航电系统将更加注重节能环保，降低能耗和排放
3
航电系统的应用领域
ቤተ መጻሕፍቲ ባይዱ
航空领域
飞机导航：提供飞行路线、速度、高度等信息
通信系统：实现飞机与地面、飞机与飞机之间的通信
02
飞行控制：控制飞机的飞行姿态、速度和高度
雷达系统：探测周围环境，提供安全保障
航电系统简介
01.
02.
03.
04.
目录
航电系统的定义与功能
航电系统的发展历程
航电系统的应用领域
航电系统的关键技术
1
航电系统的定义与功能
定义
航电系统：航空电子系统，简称航电系统
01
功能：负责飞机的飞行控制、导航、通信、显示、数据管理等功能
02
组成：包括硬件和软件两部分，硬件包括传感器、处理器、显示器等，软件包括操作系统、应用程序等
电源系统：提供电力支持
2
航电系统的发展历程
早期发展
1910年，飞机首次使用无线电设备进行通信
1920年，飞机开始使用无线电罗盘进行导航
1930年，飞机开始使用自动驾驶仪进行飞行控制
03
1940年，飞机开始使用雷达进行探测和避让障碍物
1950年，飞机开始使用惯性导航系统进行导航
现代发展
20世纪80年代：航电系统开始广泛应用于民航飞机
电子战系统：对抗敌方电子干扰和攻击
05
航空电子设备：集成各种电子设备，提高飞机性能
航天领域
卫星通信：卫星通信系统，如卫星电话、卫星电视等
导航定位：卫星导航系统，如GPS、北斗等
遥感探测：遥感卫星，如气象卫星、资源卫星等
空中导航-无线电领航系统
RB
❖ VOR（Very High Frequency Omni directional
Range):
地面无线电台在360度范围内向外发射具有方向性的电 磁波信号，机载接收设备利用接收到的电磁波信号确 定飞机方位角（位于该VOR台的哪条径向线上）。
❖ 测距系统
DME（Distance Measuring Equipment)，通过无线电磁波测 量飞机与地面DME台之间的距离
一种近程极坐标式无线电导航系统。它由机上发射 与接收设备、显示器和地面台组成。这种系统是1952年 研制成功的，它的作用距离为400～500公里，能同时 测定地面台相对飞机的方位角和距离，测向原理与伏尔 导航系统相似，测距原理与测距器相同，工作频段为 962～1213兆赫。
塔康系统属于军用设备，但它的测距部分可作为民 用测距器，因而有时将塔康和伏尔系统装在一起，组成 伏尔塔克导航系统。军用飞机由塔康系统获得距离、方 位信号，民用机则由伏尔系统获得方位信号，由塔康系 统获得距离信号（见无线电导航、伏尔导航系统）。
第七章 无线电领航系统
Radio Navigation
§1 概述
❖ 条件：IMCIFR
云中、云上、夜间飞行 能见度差 缺乏地标(沙漠、草原、海洋、
连绵起伏的山脉）
高空航路飞行
❖ 定义
利用机载无线电导航设备接收 和处理无线电波，获取导航参 数，确定飞机位置，引导飞机 航行的领航方法。
❖ 常用无线电导航系统
塔康系统采用了多瓣技术（见飞行器天线），在系 统中有精测通道，故测向精度比伏尔导航系统高。这个 系统是点源系统，地面台可机动转移，在复杂地形和战 时布台很方便，所以称为“战术空中导航系统”。
1.无线电领航基本原理
❖ VOR（Very High Frequency Omni directional
Range):
地面无线电台在360度范围内向外发射具有方向性的电 磁波信号，机载接收设备利用接收到的电磁波信号确 定飞机方位角（位于该VOR台的哪条径向线上）。
❖ 测距系统
DME（Distance Measuring Equipment)，通过无线电磁波测 量飞机与地面DME台之间的距离
一种近程极坐标式无线电导航系统。它由机上发射 与接收设备、显示器和地面台组成。这种系统是1952年 研制成功的，它的作用距离为400～500公里，能同时 测定地面台相对飞机的方位角和距离，测向原理与伏尔 导航系统相似，测距原理与测距器相同，工作频段为 962～1213兆赫。
塔康系统属于军用设备，但它的测距部分可作为民 用测距器，因而有时将塔康和伏尔系统装在一起，组成 伏尔塔克导航系统。军用飞机由塔康系统获得距离、方 位信号，民用机则由伏尔系统获得方位信号，由塔康系 统获得距离信号（见无线电导航、伏尔导航系统）。
第七章 无线电领航系统
Radio Navigation
§1 概述
❖ 条件：IMCIFR
云中、云上、夜间飞行 能见度差 缺乏地标(沙漠、草原、海洋、
连绵起伏的山脉）
高空航路飞行
❖ 定义
利用机载无线电导航设备接收 和处理无线电波，获取导航参 数，确定飞机位置，引导飞机 航行的领航方法。
❖ 常用无线电导航系统
塔康系统采用了多瓣技术（见飞行器天线），在系 统中有精测通道，故测向精度比伏尔导航系统高。这个 系统是点源系统，地面台可机动转移，在复杂地形和战 时布台很方便，所以称为“战术空中导航系统”。
