设计题目:矿井排水设备选型设计综放工作面选型设计本次设计是根据煤矿的实际情况、环境条件而制定的。

好的煤矿机械设备选型设计和供电系统,对于企业来说,可以更好的利用和合理分配电力资源,促进安全生产和降低生产成本。

所有的设计方案都要以《煤矿安全规程》、《煤矿井下供电设计规范》、《煤矿电工手册》等为准则。

本设计介绍了矿井排水设备选型、综放工作面供电系统;排水设备选型主要介绍确定排水系统、选择排水设备、给出指标经济核算、绘制水泵房布置图、绘制管路系统图等;紧力及选用的电机功率的计算等;综放工作面供电系统主要是介绍采煤工作面供电系统拟定、电缆选型校验、低压供电系统开关整定校验、高压系统整定校验、接地保护系统、漏电保护系统。

总之,所有的煤矿机械设备选型和供电系统都是以井下安全生产所服务为目的。

设计一套完整、完善的煤矿机械设备选型设计和井下供电系统,对煤矿安全生产是必不可缺少的。

关键词:机械设备选型; 排水设备选型;选型设计;井下;综放工作面;供电。

目录目录 (2)绪论 (4)第一部分矿山固定设备选型设计 (6)矿井排水设备选型设计 (6)1. 概述 (6)2. 排水设备及系统的选择 (7)2.1设计的原始资料 (7)2.2水泵的型号及台数选择[6] (8)2.3 管路的选择 (8)3. 工况点的确定及校验 (10)3.1 管路系统 (10)3.2 校验计算 (12)4. 电耗计算................................................................................................. 错误!未定义书签。

4.1 年排水电耗................................................................................... 错误!未定义书签。

4.2 吨水百米电耗校验....................................................................... 错误!未定义书签。

煤矿排水设备选型

煤矿排水设备选型

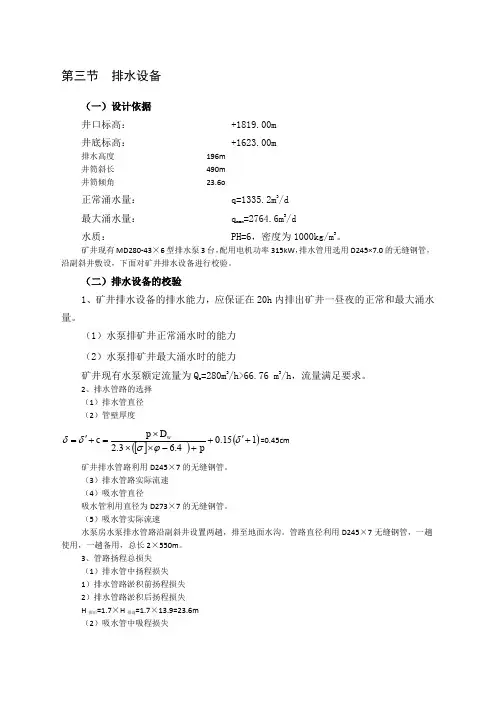

第三节 排水设备(一)设计依据井口标高: +1819.00m 井底标高: +1623.00m排水高度 196m 井筒斜长 490m 井筒倾角 23.6o正常涌水量: q=1335.2m 3/d 最大涌水量: q max =2764.6m 3/d水质: PH=6,密度为1000kg/m 3。

矿井现有MD280-43×6型排水泵3台,配用电机功率315kW ,排水管用选用D245×7.0的无缝钢管,沿副斜井敷设,下面对矿井排水设备进行校验。

(二)排水设备的校验1、矿井排水设备的排水能力,应保证在20h 内排出矿井一昼夜的正常和最大涌水量。

(1)水泵排矿井正常涌水时的能力 (2)水泵排矿井最大涌水时的能力矿井现有水泵额定流量为Q e =280m 3/h>66.76 m 3/h ,流量满足要求。

2、排水管路的选择 (1)排水管直径 (2)管壁厚度[])(()115.04.63.2c +'++-⨯⨯⨯=+'=δϕσδδpD p w=0.45cm矿井排水管路利用D245×7的无缝钢管。

(3)排水管路实际流速 (4)吸水管直径吸水管利用直径为D273×7的无缝钢管。

(5)吸水管实际流速水泵房水泵排水管路沿副斜井设置两趟,排至地面水沟。

管路直径利用D245×7无缝钢管,一趟使用,一趟备用,总长2×550m 。

3、管路扬程总损失 (1)排水管中扬程损失 1)排水管路淤积前扬程损失 2)排水管路淤积后扬程损失 H 排后=1.7×H 排前=1.7×13.9=23.6m (2)吸水管中吸程损失(3)管路扬程总损失1)管路淤积前扬程总损失H管总前= H排前+H吸=13.9+0.5=14.4m2)管路淤积后扬程总损失H管总后= H排后+H吸=23.6+0.5=24.1m(4)水泵总扬程1)水泵吸水高度式中:H smax——水泵允许最大吸水高度,m;p a′——水泵安装地点大气压,8.4×104Pa;p v′——水泵安装地点实际水温的饱和蒸汽压力,0.24×104Pa;——矿井水重度,10000N/m3;〔Δh〕——水泵样本必需汽蚀余量,4.7m;Δh s——吸水管阻力损失,0.5m。

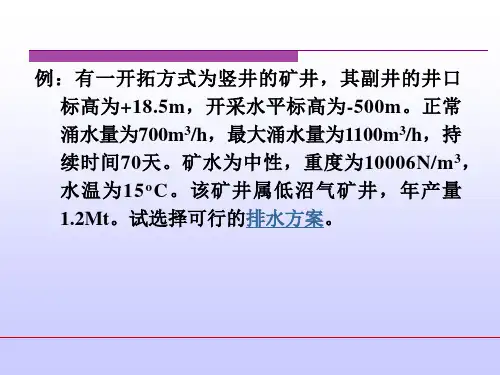

矿井排水设备设计(排水设备选型) (1)

矿井排水设备设计(排水设备选型) (1)

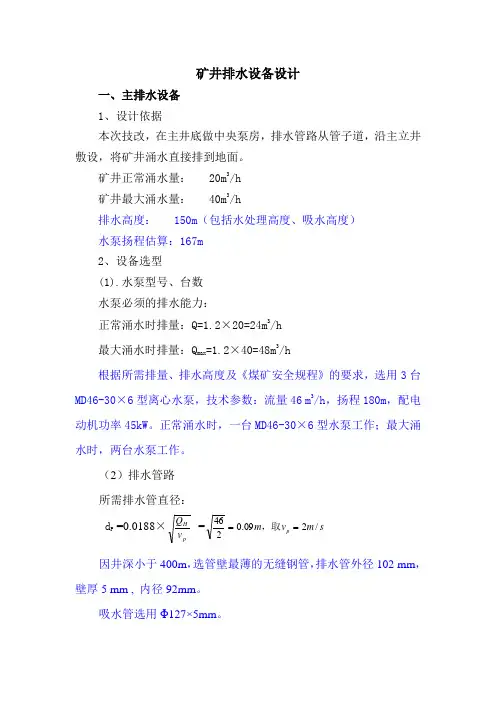

矿井排水设备设计一、主排水设备1、设计依据本次技改,在主井底做中央泵房,排水管路从管子道,沿主立井敷设,将矿井涌水直接排到地面。
