直插和贴片电阻电容封装图解
电子元器件封装简介及图解
电子元器件封装简介及图解部分元件参考封装元件封装是指在PCB编辑器中，为了将元器件固定、安装于电路板，而绘制的与元器件管脚相对应的焊盘、元件外形等。
由于它的主要作用是将元件固定、焊接在电路板上，因此它对焊盘大小、焊盘间距、焊盘孔大小、焊盘序号等参数有非常严格的要求，元器件的封装、元器件实物、原理图元件管脚序号三者之间必须保持严格的对应关系，如图6.8所示，否则直接关系到制作电路板的成败和质量。
小技巧一般双列直插集成电路元件封装的第一脚焊盘为方形，以便于元件安装和检测，与此对应集成块表面的第一脚位置有小点标志。
由图6.8可知，元件封装一般由二部分组成：焊盘和外形轮廓，其中最关键的组成部分是和元件管脚一一对应的焊盘，它的形状和参数如图6.9所示。
焊盘的作用是将元件管脚固定焊接在电路板的铜箔导线上，因此它的各参数直接关系到焊点的质量和电路板的可靠性，一般包含如下参数：焊盘长度（X-Size）、焊盘宽度（Y-Size）、孔径（Hole Size）、序号（Designator）、形状（Shape）等。
在PCB编辑器中双击焊盘，即可打开焊盘属性对话框，可以修改或设置焊盘各属性。
在元件封装中，除了焊盘本身的参数至关重要外，焊盘之间的距离也必须严格和元件实物管脚之间距离保持一致，否则在进行元件装配、焊接时将可能存在元件无法安装等严重问题，元件封装的合理选择非常重要。
图6.8 元件封装与元件实物、原理图元件的对应关系图6.9 PCB板中的焊盘1元件封装的另一组成部分为外形轮廓，相对于焊盘而言，它的参数要求没有焊盘参数那么严格，一般就是从元件顶部向底部看下去所形成的外部轮廓俯视图，它一般在顶层丝印层（Top Overlayer）绘制，默认颜色为黄色。
外形轮廓主要用于标志元件在电路板上所占面积大小和安装极性，从而便于元件的整体布局，同时还便于元件的安装。
在Protel DXP 安装目录下的“*:\Program Files\Altium\Library\”目录中，存放着大量的PCB元件封装库，在不同的元件封装库中又含有许多不同种类、不同尺寸大小的PCB元件封装，熟练了解Protel DXP 元件封装库的各种封装是正确、快速地为元件选用合适封装的前提，而合适的选择元件封装是成功制作电路板的第一步。
直插式电阻电容封装与尺寸图解

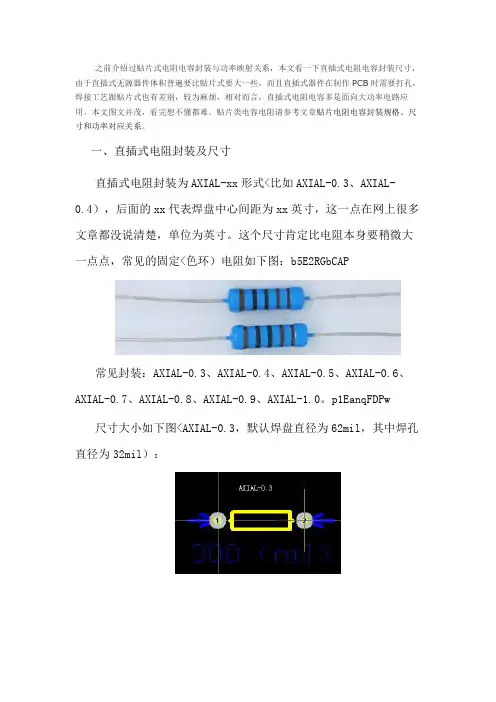

直插式电阻电容封装与尺寸图解部门： xxx时间： xxx整理范文，仅供参考，可下载自行编辑之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。
本文图文并茂，看完想不懂都难。
贴片类电容电阻请参考文章贴片电阻电容封装规格、尺寸和功率对应关系。
一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式<比如AXIAL-0.3、AXIAL-0.4），后面的xx代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。
这个尺寸肯定比电阻本身要稍微大一点点，常见的固定<色环）电阻如下图：b5E2RGbCAP常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。
p1EanqFDPw 尺寸大小如下图<AXIAL-0.3，默认焊盘直径为62mil，其中焊孔直径为32mil）：另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如RAD-0.2等等。
DXDiTa9E3d而可调式电阻器封装也很有特点，比如引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。
如下图：RTCrpUDGiT二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示<示例RAD-0.3）。
5PCzVD7HxA2、有极电容有极电容一般指电解电容，如下图：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。
直插和贴片电阻电容封装图解
直插式电阻电容封装与尺寸之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。
本文图文并茂，看完想不懂都难。
贴片类电容电阻请参考文章贴片电阻电容封装规格、尺寸和功率对应关系。
一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式（比如AXIAL-0.3、AXIAL-0.4），后面的xx 代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。
这个尺寸肯定比电阻本身要稍微大一点点，常见的固定（色环）电阻如下图：常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。
尺寸大小如下图（AXIAL-0.3，默认焊盘直径为62mil，其中焊孔直径为32mil）：另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如RAD-0.2等等。
而可调式电阻器封装也很有特点，比如引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。
如下图：二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示（示例RAD-0.3）。
2、有极电容有极电容一般指电解电容，如下图：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。
图中灰白色的那种就是，很多主板上经常吹嘘的所谓的固态电容，固态电容稳定性要稍好一点。
电阻电容封装详解
直插式电阻电容封装与尺寸图解之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。
本文图文并茂，看完想不懂都难。
贴片类电容电阻请参考文章贴片电阻电容封装规格、尺寸和功率对应关系。
一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式（比如、），后面的xx代表焊盘中心间距为xx 英寸，这一点在网上很多文章都没说清楚，单位为英寸。
这个尺寸肯定比电阻本身要稍微大一点点，常见的固定（色环）电阻如下图：常见封装：、、、、、、、。
尺寸大小如下图（，默认焊盘直径为62mil，其中焊孔直径为32mil）：另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如等等。
而可调式电阻器封装也很有特点，比如引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。
如下图：二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有、、、，后面的数字表示焊盘中心孔间距，如下图所示（示例）。
2、有极电容有极电容一般指电解电容，如下图：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。
图中灰白色的那种就是，很多主板上经常吹嘘的所谓的固态电容，固态电容稳定性要稍好一点。
看下面的法拉电容也比较有意思。
电解电直插式电阻电容封装与尺寸图解2010年06月23 | 分类: 硬件应用 | 1 条评论 | 标签: Wiki之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。
直插式电阻电容封装与尺寸图解
之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。
本文图文并茂，看完想不懂都难。
贴片类电容电阻请参考文章贴片电阻电容封装规格、尺寸和功率对应关系。
一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式<比如AXIAL-0.3、AXIAL-0.4），后面的xx代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。
这个尺寸肯定比电阻本身要稍微大一点点，常见的固定<色环）电阻如下图：b5E2RGbCAP常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。
p1EanqFDPw 尺寸大小如下图<AXIAL-0.3，默认焊盘直径为62mil，其中焊孔直径为32mil）：另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如RAD-0.2等等。
DXDiTa9E3d而可调式电阻器封装也很有特点，比如引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。
如下图：RTCrpUDGiT二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示<示例RAD-0.3）。
5PCzVD7HxA2、有极电容有极电容一般指电解电容，如下图：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。
SMT常见贴片元器件封装类型和尺寸
1、S M T表面封装元器件图示索引完善2、SMT物料基础知识一.常用电阻、电容换算：1.电阻R：电阻：定义：导体对电流的阻碍作用就叫导体的电阻;无方向,用字母R表示,单位是欧姆Ω,分：欧Ω、千欧KΩ、兆欧MΩ1MΩ=1000KΩ=1000000Ω1.换算方法：①.前面两位为有效数字照写,第三位表示倍数10n次方即“0”的个数103=10103=10000Ω=10KΩ471=47101=470Ω100=10100=10Ω101=10×101=100Ω120=12×100=12Ω②.前面三位为有效数字照写,第四位表示倍数倍数10n次方即“0”的个数.1001=100101=1000Ω=1KΩ1632=163102=16300Ω=16.3KΩ1470=147×100=147Ω1203=120×103Ω=120KΩ4702=470×102Ω=47KΩ电容的特性是可以隔直流电压,而通过交流电压;它分为极性和非极性,用C表示;2.1三种类型：电解电容钽质电容有极性,贴片电容无极性;用字母C表示,单位是法F,毫法MF,微法UF,纳法NF皮法PF1F=103MF=106UF=109NF=1012PF2.2换算方法:前面两位为有效数字照写,第三位倍数10n次方即“0”的个数104=10104=100000PF=0.1UF100=10100=10PF473=47×103=47000pF=47nF=0.047uF103=10×103=10000pF=10nF=0.01uF104=10×104=100000pF=10nF=0.1uF221=22×101=220pF330=33×100=33pF2.3钽电容：它用金属钽或者铌做正极,用稀流酸等配液做负极,用钽或铌表面生成的氧化膜做成介质制成,其特点是体积小、容量大、性能稳定、寿命长、绝缘电阻大、温度特性好,用在要求较高的设备中;钽电容表面有字迹表明其方向、容值,通常有一条横线的那边标志钽电容的正极;钽电容规格通常有：A型、B型、C型、P型;2.4电容的误差表示2.4.1常用钽电容代换参照表.1UF：105、A6、CA62.2UF：2253.3UF：335、AN6、CN6、JN6、CN694.7UF：475、JS610UF：106、JA7、AA7、GA722UF：226、GJ7、AJ7、JJ747UF：4763.电感L电感的单位：亨H、毫享MH、微享μH、纳享NH,其中：1H=103MH=106μH=109NH 片状电感电感量：10NH～1MH材料：铁氧体绕线型陶瓷叠层精度：J=±5%K=±10%M=±20%尺寸：04020603080510081206121018121008=2.5mm2.0mm1210=3.2mm2.5mm个别示意图：贴片绕线电感贴片叠层电感1H=1000MH1MH=1000UH1UH=1000NH电感量与无件代码对照表：电感量元件代码电感量元件代码4.7UH4R71MH1023.3UH3R3820UH8212.7UH2R7680UH6811.0UH1R0470UH471820NHR82330UH331750NHR75220UH221680NHR68100UH1014.元件尺寸公英制换算CHIP元件 1inch=25.4mm规格02010402060308051206英制inch0.02X0.0102010.04X0.0204020.06X0.0306030.08X0.0508050.12X0.061206公制mm0.6X0.306031.0X0.510051.6X0.816082.0X1.220123.2X1.63216。
贴片电阻、贴片电容规格、封装、尺寸
贴片电阻、贴片电容规格、封装、尺寸·功率贴片电阻常见封装有9种，用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。
我们常说的0603封装就是指英制代码。
另一种是米制代码，也由4位数字表示，其单位为毫米。
下表列出贴片电阻封装英制和公制的关系及详细的尺寸：贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。
贴片电容封装及其尺寸示意图
1N4148）封装为 1206，
大电流型（如 IN4007 ）暂没有具体封装形式，只能给出具体尺寸： 5.5 X 3 X 0.5
电容：可分为无极性和有极性两类 :
无极性电容下述两类封装最为常见，即 0805、0603；
有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解
拨码开关、晶振：等在市场都可以找到不同规格的贴片封装，其性能价格会根据他们的引脚镀层、 标称频率以及段位相关联。
电阻：和无极性电容相仿，最为常见的有 0805、 0603 两类，不同的是，她可以以排阻的身份出现， 四位、八位都有，具体封装样式可参照 MD16仿真版，也可以到设计所内部 PCB库查询。
选择合适的封装第一要看你的 PCB空间， 是不是可以放下这个器件。 一般来说， 封装大的器件会比较便宜，
小封装的器件因为加工进度要高一点，有可能会贵一点，然后封装大的电容耐压值会比封装小的同容量电
容耐压值高， 这些都是要根据你实际的需要来选择的， 另外，小封装的元器件对贴装要求会高一点， 比如 SMT
0.35 ± 0.15 (0.014 ± 0.006)
0.50 ± 0.25 (0.020 ± 0.010)
0.50 ± 0.25 (0.020 ± 0.010)
0.50 ± 0.25 (0.020 ± 0.010)
0.61 ± 0.36 (0.024 ± 0 .014)
0.61 ± 0.36 (0.024 ± 0.014)
电容电阻外形尺寸与封装的对应关系是 : 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 注： A\B\C\D 四类型的封装形式则为其具体尺寸 , 标注形式为 L X S X H 1210 具体尺寸与电解电容 B 类 3528 类型相同 0805 具体尺寸： 2.0 X 1.25 X 0.5 1206 具体尺寸： 3.0 X 1.5 0X 0.5
贴片电容封装及其尺寸示意图
0603封装尺寸图英制封装图尺寸：0603公制封装图尺寸：16080805封装尺寸图表面贴装元件公制封装图尺寸：A-3216钽电容耐压10V表面贴装元件公制封装图尺寸：B-3528 钽电容耐压16V表面贴装元件英制封装图尺寸：表面贴装元件公制封装图尺寸：C-6032 钽电容耐压25VD-7343封装尺寸图表面贴装元件公制封装图尺寸：C-7343 钽电容耐压35V封装(L) 长度公制(毫米)英制(英寸)(W) 宽度公制(毫米)英制(英寸)(t) 端点公制(毫米)英制(英寸)7343 7227“钽贴片电解电容有黑色或灰色标志的一头是正极，另外一头是负极。
对于铝贴片电解电容就和普通直插电解电容一样，有杠杠的那端为负极。
”在网上查到这么一句话，可算是把板子上的钽电解全部平反了！之前在复位电路总是不正常，查来查去，是复位的钽电解极性接反了！以往用贴片电解大都就是对付钽电解电容，隐约在意识里知道画杠的一边是接高电位，就没有太注意其极性的表示方法。
给医疗组的一哥们问起来：“它不跟普通电解电容一样么？普通电解画白道子的一端是‘负’极啊？再或者它应该和贴片二极管一样吧？二极管也是画白道子的那头是‘负’极诶！”——歪着头一想也是！极性的标识方法也应该有个‘统一’的原则吧？于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。
真服了这种‘下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！无极性电容以0805、0603两类封装最为常见；0805具体尺寸：2.0×1.25×0.51206具体尺寸：3.0×1.50×0.5贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。
直插式和贴片式电阻电容封装规格、尺寸与功率对应关系图解说明
一、直插式电阻电容封装与尺寸图解由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。
1、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式（比如AXIAL-0.3、AXIAL-0.4），后面的xx代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。
这个尺寸肯定比电阻本身要稍微大一点点，常见的固定（色环）电阻如下图：（1 英寸= 0.0254米=2.54cm）常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。
尺寸大小如下图（AXIAL-0.3，默认焊盘直径为62mil，其中焊孔直径为32mil）：另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如RAD-0.2等等。
而可调式电阻器封装也很有特点，比如引脚的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。
如下图：2、直插式电容封装及尺寸（1）无极电容常见的电容分为两种：无极电容和有极电容。
典型的无极电容如下：无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示（示例RAD-0.3）。
（2）有极电容有极电容一般指电解电容，如下图：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。
图中灰白色的那种就是很多主板上经常吹嘘的所谓的固态电容，固态电容稳定性要稍好一点。
看下面的法拉电容也比较有意思。
电解电容封装则以RB标识，常见封装有：RB.2/.4、RB.3/.6、RB.4/.8、RB.5/1.0，符号中前面数字表示焊盘中心孔间距，后面数字表示外围尺寸（丝印），单位仍然是英寸，如下图（RB-.3/.6）：二、贴片电阻电容封装规格贴片电阻电容封装规格、、尺寸和功率对应关系贴片电阻电容常见封装有9种（电容指无极贴片），有英制和公制两种表示方式。
常用元器件封装大全
元器件封装大全一、元器件封装的类型元器件封装按照安装的方式不同可以分成两大类。
(1)直插式元器件封装。
直插式元器件封装的焊盘一般贯穿整个电路板，从顶层穿下，在底层进行元器件的引脚焊接，如图F1-1所示。
焊盘贯穿整个电路板图F1-1 直插式元器件的封装示意图典型的直插式元器件及元器件封装如图F1-2所示。
图F1-2 直插式元器件及元器件封装(2)表贴式元器件封装。
表贴式的元器件，指的是其焊盘只附着在电路板的顶层或底层，元器件的焊接是在装配元器件的工作层面上进行的，如图F1-3所示。
Protel 99 SE 基础教程2图F1-3 表贴式元器件的封装示意图典型的表贴式元器件及元器件封装如图F1-4所示。
图F1-4 表贴式元器件及元器件封装在PCB元器件库中，表贴式的元器件封装的引脚一般为红色，表示处在电路板的顶层（Top Layer）。
二、常用元器件的原理图符号和元器件封装在设计PCB的过程中，有些元器件是设计者经常用到的，比如电阻、电容以及三端稳压源等。
在Protel 99 SE中，同一种元器件虽然相同电气特性，但是由于应用的场合不同而导致元器件的封装存在一些差异。
前面的章节中已经讲过，电阻由于其负载功率和运用场合不同而导致其元器件的封装也多种多样，这种情况对于电容来说也同样存在。
因此，本节主要向读者介绍常用元器件的原理图符号和与之相对应的元器件封装，同时尽量给出一些元器件的实物图，使读者能够更快地了解并掌握这些常用元器件的原理图符号和元器件封装。
(1)电阻。
电阻器通常简称为电阻，它是一种应用十分广泛的电子元器件，其英文名字为“Resistor”，缩写为“Res”。
电阻的种类繁多，通常分为固定电阻、可变电阻和特种电阻3大类。
固定电阻可按电阻的材料、结构形状及用途等进行多种分类。
电阻的种类虽多，但常用的电阻类型主要为RT型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻和片状电阻等。
固定电阻的原理图符号的常用名称是“RES1”和“RES2”，如图F1-5（a）所示。
元器件封装大全：图解文字详述
元器件封装类型：A.Axial轴状的封装（电阻的封装）AGP （Accelerate raphical Port）加速图形接口AMR(Audio/MODEM Riser) 声音/调制解调器插卡BBGA（Ball Grid Array）球形触点阵列，表面贴装型封装之一。
在印刷基板的背面按阵列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI 芯片，然后用模压树脂或灌封方法进行密封。
也称为凸点阵列载体(PAC)BQFP(quad flat package with bumper)带缓冲垫的四侧引脚扁平封装。
QFP封装之一，在封装本体的四个角设置突(缓冲垫)以防止在运送过程中引脚发生弯曲变形。
C 陶瓷片式载体封装C－(ceramic) 表示陶瓷封装的记号。
例如，CDIP 表示的是陶瓷DIP。
Cerdip 用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。
带有玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微机电路等。
CERQUAD(Ceramic Quad Flat Pack)表面贴装型封装之一，即用下密封的陶瓷QFP，用于封装DSP 等的逻辑LSI 电路。
带有窗口的Cerquad 用于封装EPROM 电路。
散热性比塑料QFP 好，在自然空冷条件下可容许1.5～2W 的功率CGA(Column Grid Array) 圆柱栅格阵列，又称柱栅阵列封装CCGA(Ceramic Column Grid Array) 陶瓷圆柱栅格阵列CNR是继AMR之后作为INTEL的标准扩展接口CLCC 带引脚的陶瓷芯片载体，引脚从封装的四个侧面引出，呈丁字形。
带有窗口的用于封装紫外线擦除型EPROM 以及带有EPROM 的微机电路等。
此封装也称为QFJ、QFJ－G COB(chip on board) 板上芯片封装，是裸芯片贴装技术之一，半导体芯片交接贴装在印刷线路板上，芯片与基板的电气连接用引线缝合方法实现，芯片与基板的电气连接用引线缝合方法实现，并用树脂覆盖以确保可靠性。
直插和贴片电阻电容封装图解
直插式电阻电容封装与尺寸之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。
本文图文并茂，看完想不懂都难。
贴片类电容电阻请参考文章贴片电阻电容封装规格、尺寸和功率对应关系。
一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式（比如AXIAL-0.3、AXIAL-0.4），后面的xx 代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。
这个尺寸肯定比电阻本身要稍微大一点点，常见的固定（色环）电阻如下图：常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。
尺寸大小如下图（AXIAL-0.3，默认焊盘直径为62mil，其中焊孔直径为32mil）：另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如RAD-0.2等等。
而可调式电阻器封装也很有特点，比如引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。
如下图：二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示（示例RAD-0.3）。
2、有极电容有极电容一般指电解电容，如下图：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。
图中灰白色的那种就是，很多主板上经常吹嘘的所谓的固态电容，固态电容稳定性要稍好一点。
直插式电阻电容封装与尺寸图解
直插式电阻电容封装与尺寸图解直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。
一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式（比如AXIAL-0.3、AXIAL-0.4），后面的xx代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。
这个尺寸肯定比电阻本身要稍微大一点点，常见的固定（色环）电阻如下图：常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。
尺寸大小如下图（AXIAL-0.3，默认焊盘直径为62mil，其中焊孔直径为32mil）：直插式电阻功率与封装尺寸:1/8W ----AXIAL-0.31/4W ----AXIAL-0.4或AXIAL-0.3（如果自己弯折的比较靠近电阻根部的话）1/2W ----AXIAL-0.5或AXIAL-0.4（如果自己弯折的比较靠近电阻根部的话）1W ----AXIAL-0.6或AXIAL-0.5（如果自己弯折的比较靠近电阻根部的话）2W ----AXIAL-0.8(根据实际测量，AXIAL-0.9的尺寸比较合适) 3W ----AXIAL-1.05W ----AXIAL-1.2另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如RAD-0.2等等。
而可调式电阻器封装也很有特点，比如引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。
如下图：二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示（示例RAD-0.3）2、有极电容有极电容一般指电解电容，如下图：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直插式电阻电容封装与尺寸之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。
本文图文并茂，看完想不懂都难。
贴片类电容电阻请参考文章贴片电阻电容封装规格、尺寸和功率对应关系。
一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式（比如AXIAL-0.3、AXIAL-0.4），后面的xx 代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。
这个尺寸肯定比电阻本身要稍微大一点点，常见的固定（色环）电阻如下图：常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。
尺寸大小如下图（AXIAL-0.3，默认焊盘直径为62mil，其中焊孔直径为32mil）：另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如RAD-0.2等等。
而可调式电阻器封装也很有特点，比如引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。
如下图：二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示（示例RAD-0.3）。
2、有极电容有极电容一般指电解电容，如下图：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。
图中灰白色的那种就是，很多主板上经常吹嘘的所谓的固态电容，固态电容稳定性要稍好一点。
看下面的法拉电容也比较有意思。
电解电直插式电阻电容封装与尺寸图解2010年06月23 | 分类: 硬件应用| 1 条评论| 标签: Wiki之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。
本文图文并茂，看完想不懂都难。
贴片类电容电阻请参考文章贴片电阻电容封装规格、尺寸和功率对应关系。
电解电容封装则以RB标识，常见封装有：RB.2/.4、RB.3/.6、RB.4/.8、RB.5/1.0，符号中前面数字表示焊盘中心孔间距，后面数字表示外围尺寸（丝印），单位仍然是英寸，如下图（RB-.3/.6）：注：本文实物图来源于Google图片搜索，天缘仅做拼合整理，尺寸图来源为Protel 99 SE抓图。
贴片电阻电容封装规格、尺寸和功率对应关系贴片电阻电容常见封装有9种（电容指无级贴片），有英制和公制两种表示方式。
英制表示方法是采用4位数字表示的EIA(美国电子工业协会)代码，前两位表示电阻或电容长度，后两位表示宽度，以英寸为单位。
我们常说的0805封装就是指英制代码。
实际上公制很少用到，公制代码也由4位数字表示，其单位为毫米，与英制类似。
封装尺寸规格对应关系如下表：英制(inch ) 公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)0201 0603 0.60±0.050.30±0.050.23±0.050402 1005 1.00±00.50±0.0.30±0.10.10 100603 1608 1.60±0.150.80±0.150.40±0.100805 2012 2.00±0.201.25±0.150.50±0.101206 3216 3.20±0.201.60±0.150.55±0.101210 3225 3.20±0.202.50±0.200.55±0.101812 4832 4.50±0.203.20±0.200.55±0.102010 5025 5.00±0.202.50±0.200.55±0.102512 6432 6.40±0.203.20±0.200.55±0.10封装尺寸与功率有关通常如下：英制功率W0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W1210 1/3W1812 1/2W2010 3/4W2512 1W关于电容的封装除了上面的贴片封装外，对无极性电容，其封装模型还有RAD 类型，例如“RAD-0.1”“RAD-0.2”等，后缀数字表示封装模型中两个焊盘间的距离，单位为英寸。
有极的电解电容的封装模型为RB类型，例如从“RB-.2/.4”到“RB-.5/1.0”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为也是英寸。
天缘指引：关于PCB设计中封装库的使用，对于这些主流的电阻封装，一般库内都是有的，包括RAD类型，如果如要设计自己的封装库，那么就可以按照1 mil=0.001英寸，1英寸=2.54cm换算关系设计，（1英寸=1000mil）对于外圈的丝印不要设计的太松散，否则实际使用很容易跟其他丝印重叠。
///////////////////////////////////////////////////////////////////////////////// ///////////////////////////////////////////////////////////////////////////////// ///////////////////////////////////////////////////////////////////////////////// protel元件封装介绍电阻AXIAL0.3 0.4三极管TO-92A B电容RAD0.1 0.2发光二极管DZODE0.1单排针SIP+脚数双排针DIP+脚数电解电容RB.1 .2 。
}电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO－126H和TO-126V场效应管和三极管一样整流桥D－44 D－37 D－46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4 发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
是纯粹的空间概念因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。
像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。
关于零件封装我们在前面说过，除了DEVICE。
LIB库中的元件外，其它库的元件都已经有了固定的元件封装，这是因为这个库中的元件都有多种形式：以晶体管为例说明一下：晶体管是我们常用的的元件之一，在DEVICE。
LIB库中，简简单单的只有NPN 与PNP之分，但实际上，如果它是NPN的2N3055那它有可能是铁壳子的TO—3，如果它是NPN的2N3054，则有可能是铁壳的TO-66或TO-5，而学用的CS9013，有TO-92A，TO-92B，还有TO-5，TO-46，TO-52等等，千变万化。
还有一个就是电阻，在DEVICE库中，它也是简单地把它们称为RES1和RES2，不管它是100Ω还是470KΩ都一样，对电路板而言，它与欧姆数根本不相关，完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻，都可以用AXIAL0.3元件封装，而功率数大一点的话，可用AXIAL0.4,AXIAL0.5等等。
现将常用的元件封装整理如下：电阻类及无极性双端元件AXIAL0.3-AXIAL1.0无极性电容RAD0.1-RAD0.4有极性电容RB.2/.4-RB.5/1.0二极管DIODE0.4及DIODE0.7石英晶体振荡器XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻（POT1、POT2）VR1-VR5当然，我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装。
